Changement des spots latéraux
(LEd)
Pour le remplacement de ce type de lampe
à diodes électroluminescentes, consultez le
réseau CITROËN ou un atelier qualifié.
Changement des projecteurs
antibrouillard (sur modèle avec
feux à halogènes)
F Introduisez un tournevis plat dans le trou de l'enjoliveur.
F

T
irez en faisant levier pour déclipper
l'enjoliveur du pare-chocs.
F

R
etirez les deux vis de fixation du module
et sortez-le de son logement.
F

D
ébranchez le connecteur du porte-lampe.
F

T
ournez d'un quart de tour le porte-lampe
et retirez-le.
F

T
irez la lampe et remplacez-la. Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour le remplacement de ces lampes, vous
pouvez aussi consulter le réseau CITROËN ou
un atelier qualifié.
informations pratiques

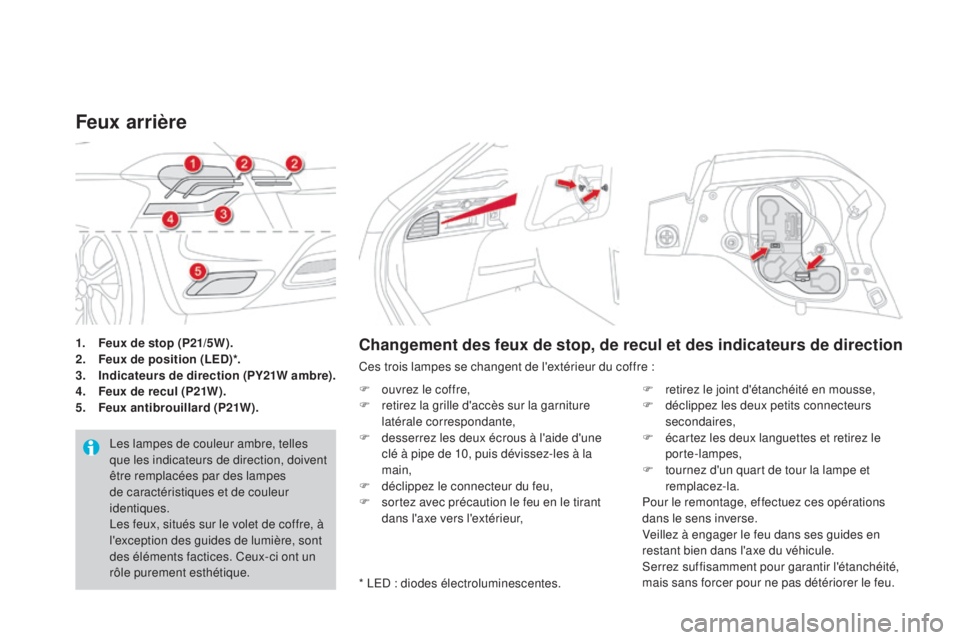

1. Feux de stop (P21/5W).
2. Feux de position (LEd) *.
3.
ind

icateurs de direction (PY21W ambre).
4.
F

eux de recul (P21W).
5.
F

eux antibrouillard (P21W).
Feux arrière
Les lampes de couleur ambre, telles
que les indicateurs de direction, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Les feux, situés sur le volet de coffre, à
l'exception des guides de lumière, sont
des éléments factices. Ceux-ci ont un
rôle purement esthétique.
Changement des feux de stop, de recul et des indicateurs de direction
Ces trois lampes se changent de l'extérieur du coffre :
F
o
uvrez le coffre,
F

r
etirez la grille d'accès sur la garniture
latérale correspondante,
F

d
esserrez les deux écrous à l'aide d'une
clé à pipe de 10, puis dévissez-les à la
main,
F

d
éclippez le connecteur du feu,
F

s
ortez avec précaution le feu en le tirant
dans l'axe vers l'extérieur, F

r
etirez le joint d'étanchéité en mousse,
F

d
éclippez les deux petits connecteurs
secondaires,
F

é
cartez les deux languettes et retirez le
porte-lampes,
F

t
ournez d'un quart de tour la lampe et
remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Veillez à engager le feu dans ses guides en
restant bien dans l'axe du véhicule.
Serrez suffisamment pour garantir l'étanchéité,
mais sans forcer pour ne pas détériorer le feu.
* LED


: diodes électroluminescentes.

251

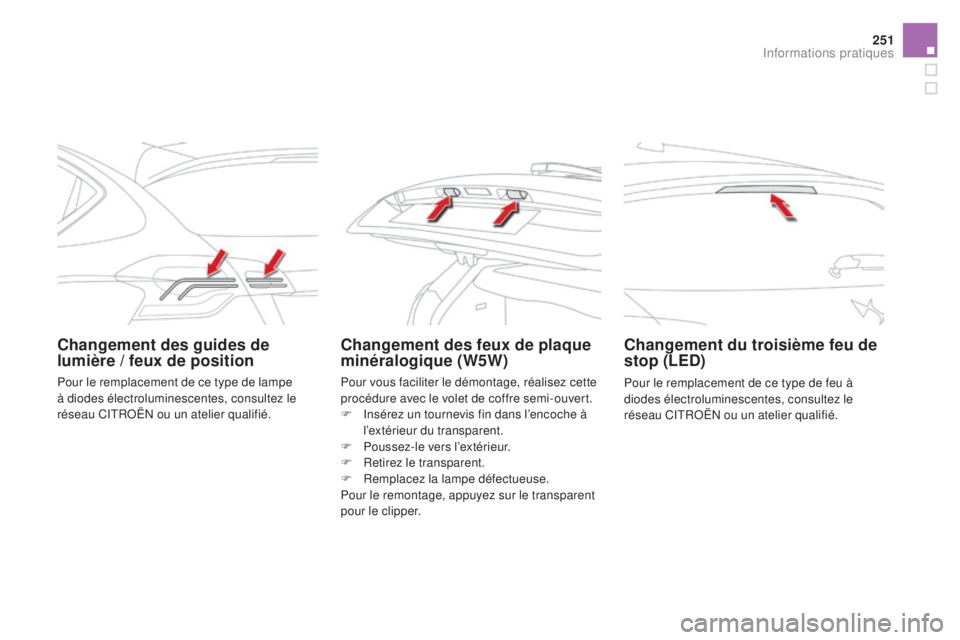

Changement des guides de
lumière / feux de positionChangement des feux de plaque
minéralogique (W5W)Changement du troisième feu de
stop (LEd)
Pour le remplacement de ce type de feu à
diodes électroluminescentes, consultez le
réseau CITROËN ou un atelier qualifié.
Pour le remplacement de ce type de lampe
à diodes électroluminescentes, consultez le
réseau CITROËN ou un atelier qualifié.
Pour vous faciliter le démontage, réalisez cette
procédure avec le volet de coffre semi-ouvert.
F

I

nsérez un tournevis fin dans l’encoche à
l’extérieur du transparent.
F

P

oussez-le vers l’extérieur.
F

R

etirez le transparent.
F

R

emplacez la lampe défectueuse.
Pour le remontage, appuyez sur le transparent
pour le clipper.
informations pratiques

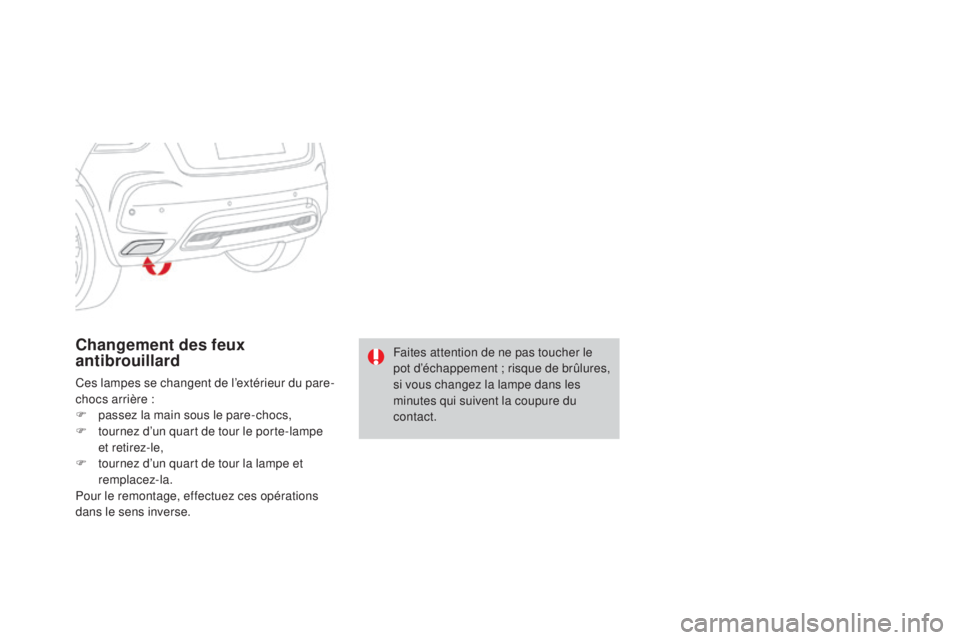

Changement des feux
antibrouillard
Ces lampes se changent de l’extérieur du pare-
chocs arrière :
F

pa
ssez la main sous le pare-chocs,
F

t
ournez d’un quart de tour le porte-lampe
et retirez-le,
F

t
ournez d’un quart de tour la lampe et
remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse. Faites attention de ne pas toucher le
pot d’échappement
; risque de brûlures,
si vous changez la lampe dans les
minutes qui suivent la coupure du
contact.

253

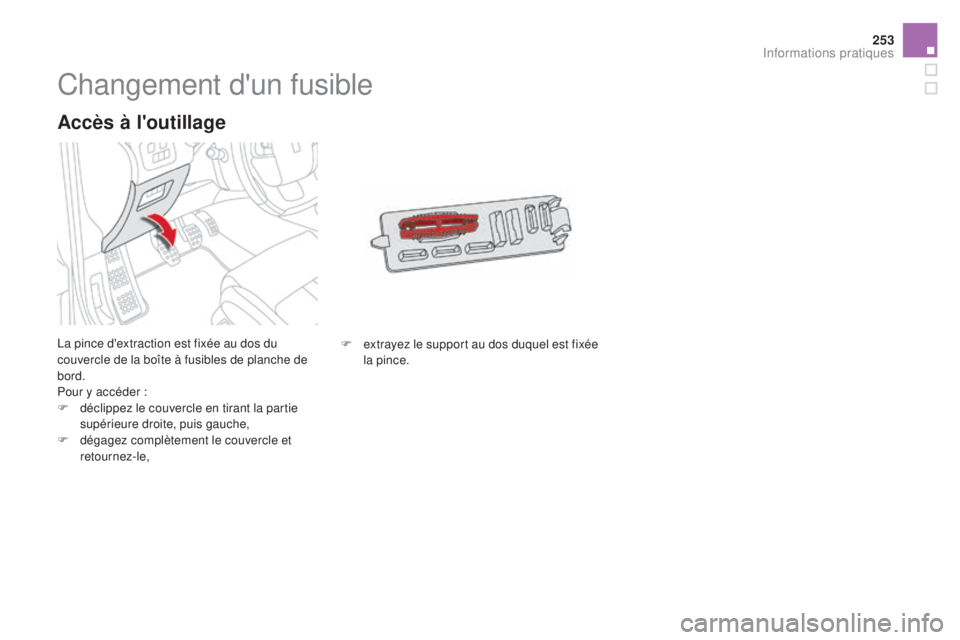

Changement d'un fusible
La pince d'extraction est fixée au dos du
couvercle de la boîte à fusibles de planche de
bord.
Pour y accéder :
F
d
éclippez le couvercle en tirant la partie
supérieure droite, puis gauche,
F

d
égagez complètement le couvercle et
retournez-le,
Accès à l'outillage
F extrayez le support au dos duquel est fixée la pince.
informations pratiques

installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur votre
véhicule, consultez le réseau CITROËN
ou un atelier qualifié.
CITROËN décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
CITROËN et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
Avant de remplacer un fusible, il est
nécessaire


:
F

d

e connaître la cause de la panne et d'y
remédier,
F
d
'arrêter tous les consommateurs
électriques,
F

d

'immobiliser le véhicule et de couper le
contact,
F

de

repérer le fusible défectueux à l'aide
des tableaux d'affectation et des schémas
présentés dans les pages suivantes.

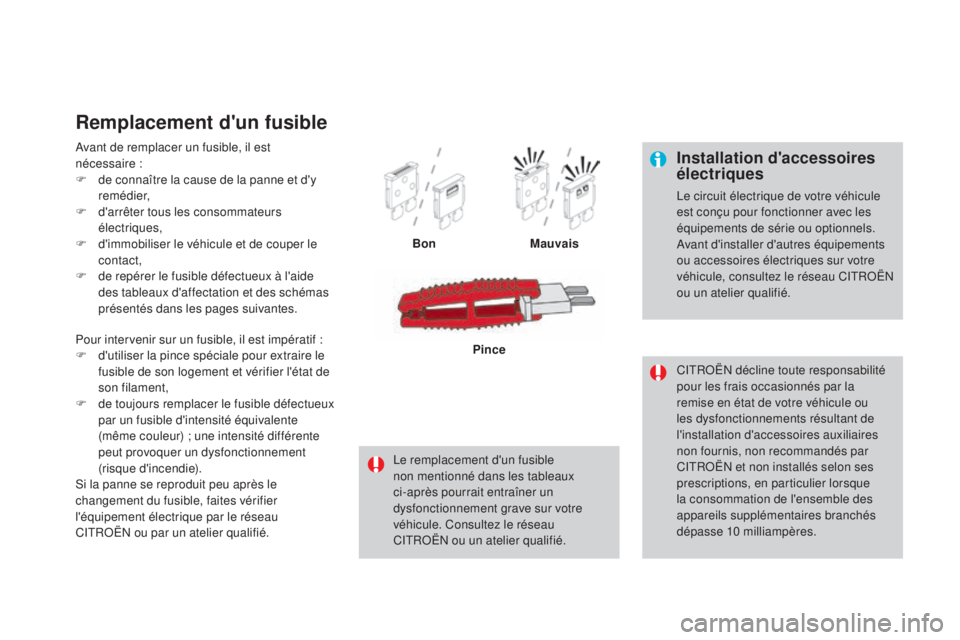

Remplacement d'un fusible
Bon Mauvais
Le remplacement d'un fusible
non mentionné dans les tableaux
ci-après pourrait entraîner un
dysfonctionnement grave sur votre
véhicule. Consultez le réseau
CITROËN ou un atelier qualifié. Pince
Pour intervenir sur un fusible, il est impératif :
F

d

'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament,
F

de

toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente
(même couleur) ; une intensité différente
peut provoquer un dysfonctionnement
(risque d'incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
CITROËN ou par un atelier qualifié.

255

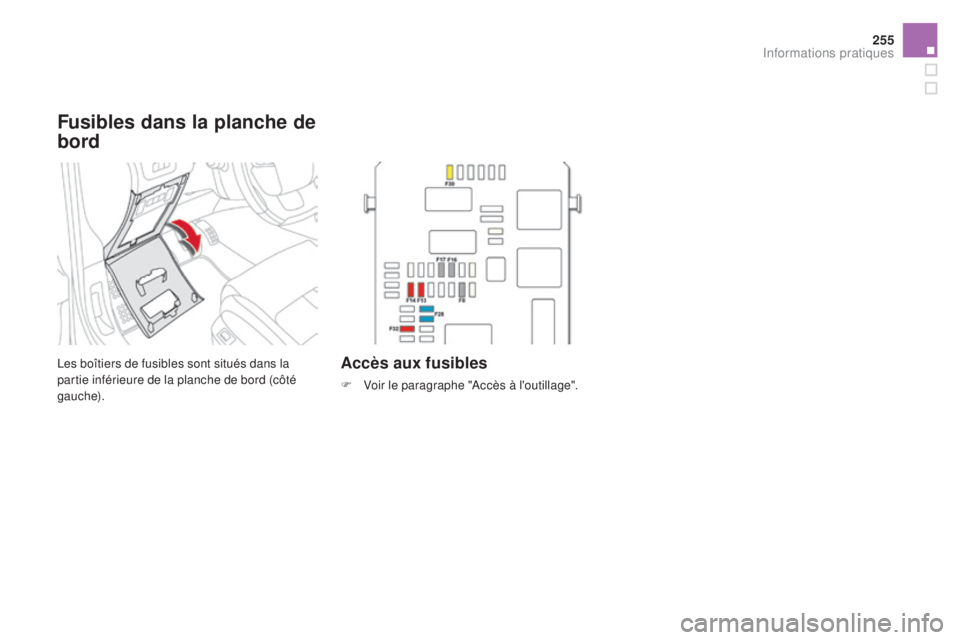

Fusibles dans la planche de
bord
Les boîtiers de fusibles sont situés dans la
partie inférieure de la planche de bord (côté
gauche).Accès aux fusibles
F Voir le paragraphe "Accès à l'outillage".
informations pratiques

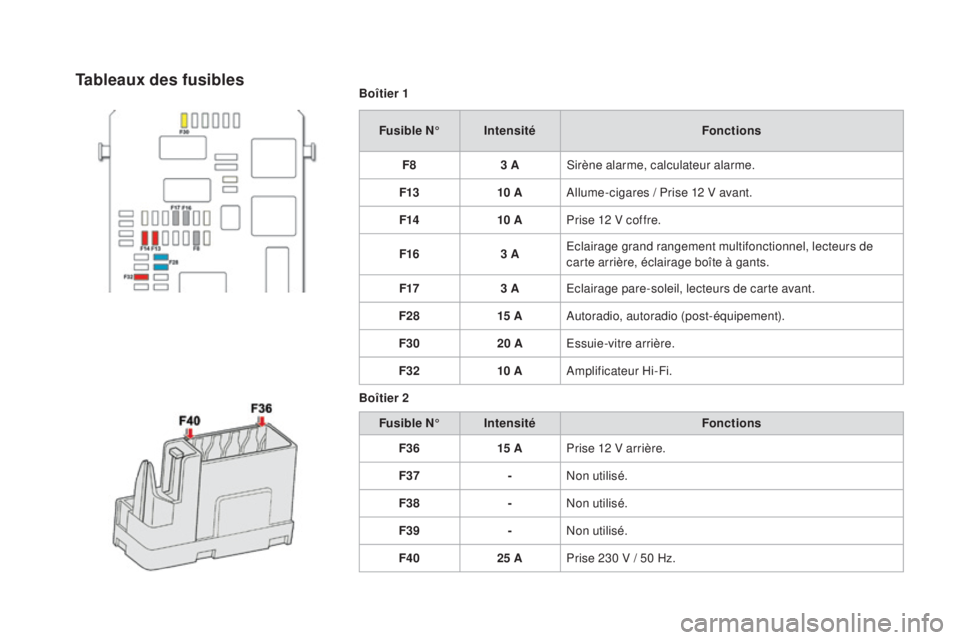

Boîtier 1Fusible N°
int
ensité Fonctions
F8 3 ASirène alarme, calculateur alarme.
F13 10 AAllume-cigares / Prise 12 V avant.
F14 10 APrise 12 V coffre.
F16 3 AEclairage grand rangement multifonctionnel, lecteurs de
carte arrière, éclairage boîte à gants.
F17 3 AEclairage pare-soleil, lecteurs de carte avant.
F28 15 AAutoradio, autoradio (post-équipement).
F30 20 AEssuie-vitre arrière.
F32 10 AAmplificateur Hi-Fi.
Boîtier 2 Fusible N°
int

ensité Fonctions
F36 15 APrise 12 V arrière.
F37 -Non utilisé.
F38 -Non utilisé.
F39 -Non utilisé.
F40 25 APrise 230 V / 50 Hz.Tableaux des fusibles

257

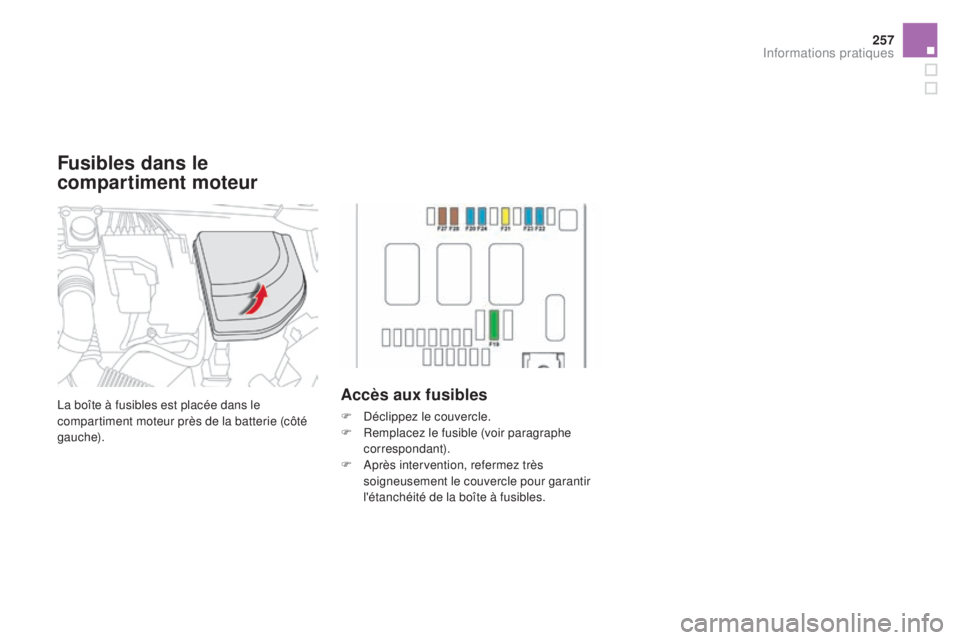

La boîte à fusibles est placée dans le
compartiment moteur près de la batterie (côté
gauche).Accès aux fusibles
F Déclippez le couvercle.
F R emplacez le fusible (voir paragraphe
correspondant).
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles.
Fusibles dans le
compartiment moteur
informations pratiques

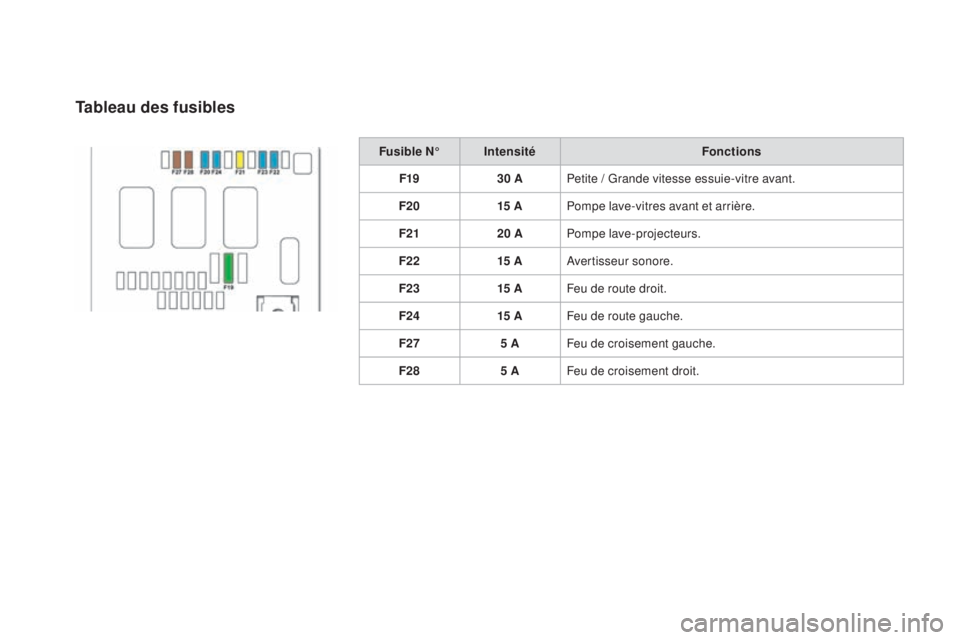

Fusible N°intensité Fonctions
F19 30 APetite / Grande vitesse essuie-vitre avant.
F20 15 APompe lave-vitres avant et arrière.
F21 20 APompe lave-projecteurs.
F22 15 AAvertisseur sonore.
F23 15 AFeu de route droit.
F24 15 AFeu de route gauche.
F27 5 AFeu de croisement gauche.
F28 5 AFeu de croisement droit.
Tableau des fusibles
