Attelage à rotule démontable sans outil
Pour connaître la charge maximale
sur le dispositif d'attelage, reportez-
vous à la rubrique "Caractéristiques
techniques".
Pour rouler en toute sécurité avec un
attelage, reportez-vous à la rubrique
"Attelage d'une remorque".
Respectez la législation en vigueur
dans le pays dans lequel vous roulez.

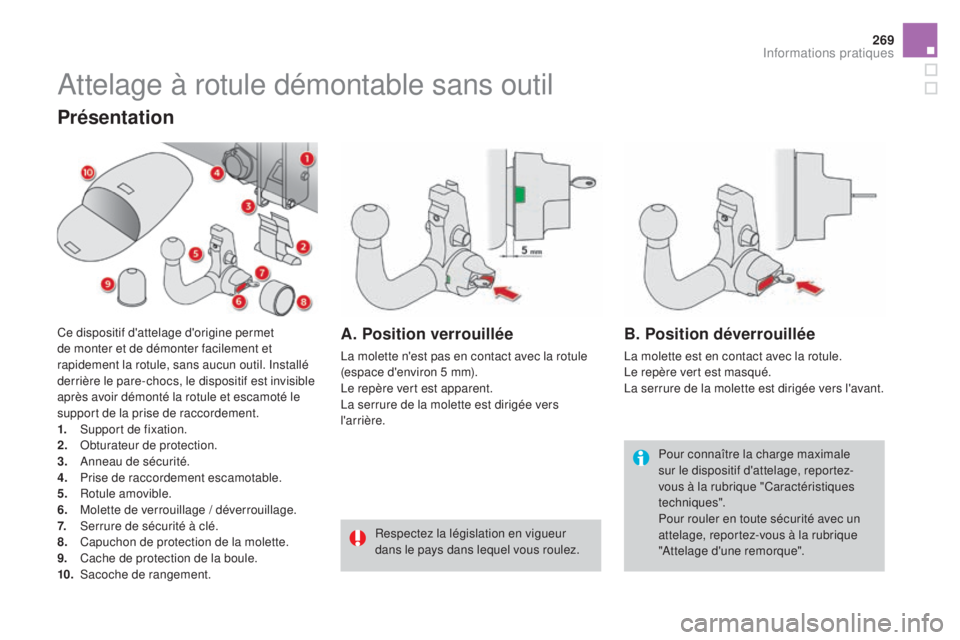

Présentation
Ce dispositif d'attelage d'origine permet
de monter et de démonter facilement et
rapidement la rotule, sans aucun outil. Installé
derrière le pare-chocs, le dispositif est invisible
après avoir démonté la rotule et escamoté le
support de la prise de raccordement.
1.
S

upport de fixation.
2.
O

bturateur de protection.
3.
A

nneau de sécurité.
4.
P

rise de raccordement escamotable.
5.
R

otule amovible.
6.
M

olette de verrouillage / déverrouillage.
7.
S

errure de sécurité à clé.
8.
C

apuchon de protection de la molette.
9.
C

ache de protection de la boule.
10.
S

acoche de rangement.A. Position verrouillée
La molette n'est pas en contact avec la rotule
(espace d'environ 5 mm).
Le repère vert est apparent.
La serrure de la molette est dirigée vers
l'arrière.
B. Position déverrouillée
La molette est en contact avec la rotule.
Le repère vert est masqué.
La serrure de la molette est dirigée vers l'avant.
informations pratiques

Avant toute utilisation
Contrôlez que la rotule est correctement montée en vérifiant les points suivants :
- l a rotule est bien verrouillée (position A ),
-

l
a serrure de sécurité est fermée et la clé retirée ; la molette ne peut plus être
actionnée,
-

l
a rotule ne doit absolument plus bouger dans son support ; essayez de la secouer
avec la main.
Pendant l'utilisation
Ne déverrouillez jamais le dispositif tant que l'attelage ou le porte-charge est installé sur la
rotule.
Ne dépassez jamais la masse maximale roulante autorisée (MTRA) du véhicule.
Avant de rouler, vérifiez le réglage du site des projecteurs.
Pour plus d'informations sur le réglage du site des projecteurs, reportez-vous à la rubrique
correspondante.
Après utilisation
Lors de trajets effectués sans attelage ou porte-charge, la prise de raccordement doit
être escamotée, la rotule déposée et l'obturateur inseré dans le support. Cette mesure
s'applique tout particulièrement dans le cas où la rotule risquerait d'entraver la bonne
visibilité de la plaque minéralogique ou du dispositif d'éclairage.

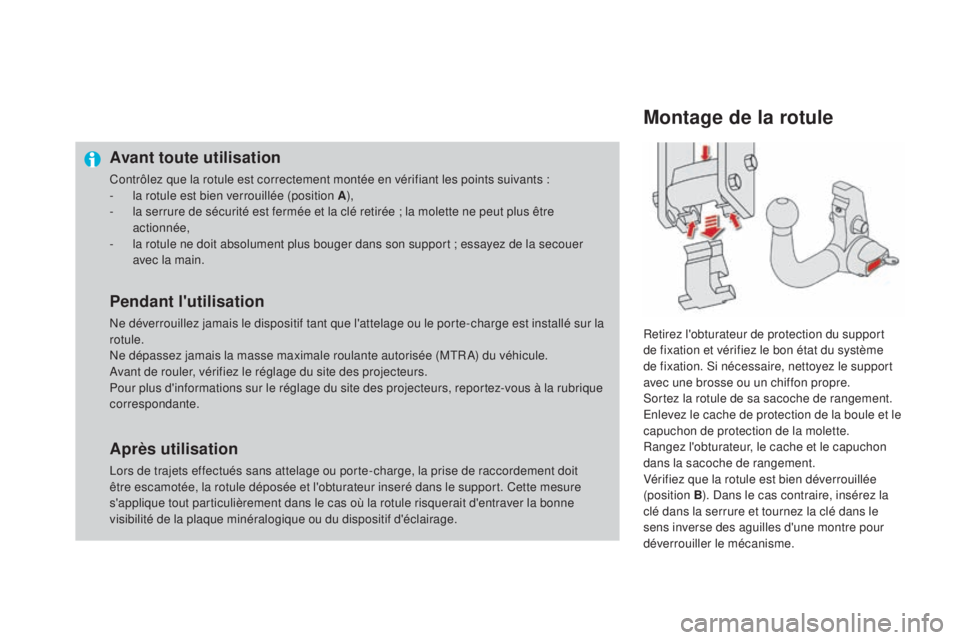

Montage de la rotule
Retirez l'obturateur de protection du support
de fixation et vérifiez le bon état du système
de fixation. Si nécessaire, nettoyez le support
avec une brosse ou un chiffon propre.
Sortez la rotule de sa sacoche de rangement.
Enlevez le cache de protection de la boule et le
capuchon de protection de la molette.
Rangez l'obturateur, le cache et le capuchon
dans la sacoche de rangement.
Vérifiez que la rotule est bien déverrouillée
(position B ). Dans le cas contraire, insérez la
clé dans la serrure et tournez la clé dans le
sens inverse des aguilles d'une montre pour
déverrouiller le mécanisme.

271
Si la clé ne peut pas tourner ou être
retirée, c'est que la rotule est mal fixée ;
recommencez la procédure.
Si l'une des conditions de verrouillage
n'est pas remplie, recommencez la
procédure.
Dans tous les cas, si le repère reste
rouge, n'utilisez pas le dispositif
d'attelage et consultez le réseau
CITROËN ou un atelier qualifié.

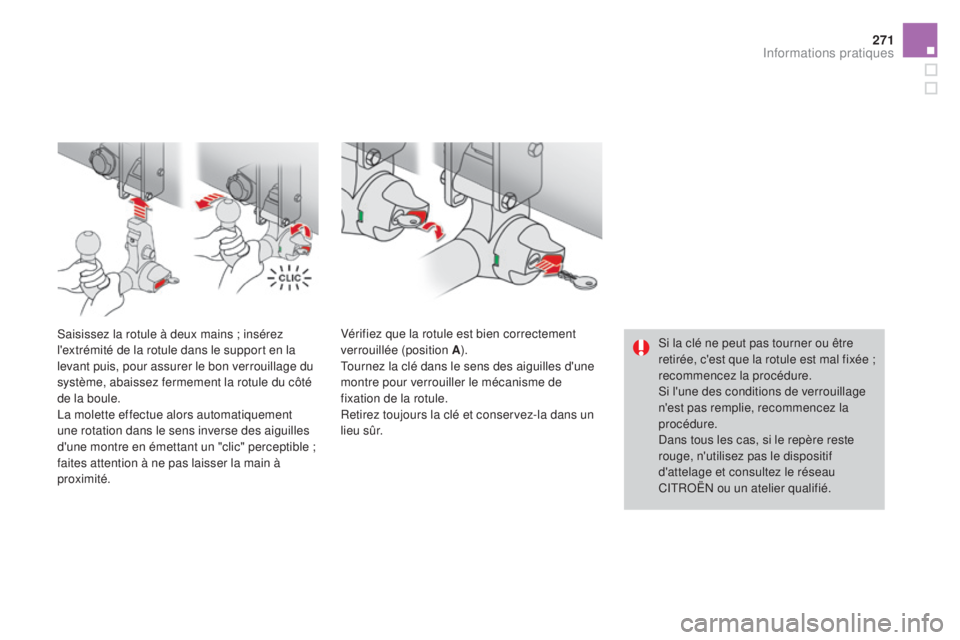

Saisissez la rotule à deux mains

; insérez
l'extrémité de la rotule dans le support en la
levant puis, pour assurer le bon verrouillage du
système, abaissez fermement la rotule du côté
de la boule.
La molette effectue alors automatiquement
une rotation dans le sens inverse des aiguilles
d'une montre en émettant un "clic" perceptible

;
faites attention à ne pas laisser la main à
proximité. Vérifiez que la rotule est bien correctement
verrouillée (position A
).
Tournez la clé dans le sens des aiguilles d'une
montre pour verrouiller le mécanisme de
fixation de la rotule.
Retirez toujours la clé et conservez-la dans un
lieu sûr.
informations pratiques

Fixez la remorque sur la rotule d'attelage.
Attachez le câble solidaire de la remorque à
l'anneau de sécurité aménagé sur le support
de la rotule.
Abaissez le support de la prise de
raccordement en tirant vers le bas l'anneau
apparent sous le pare-chocs.
Relevez le cache de protection de la prise de
raccordement et branchez la fiche électrique
de la remorque.

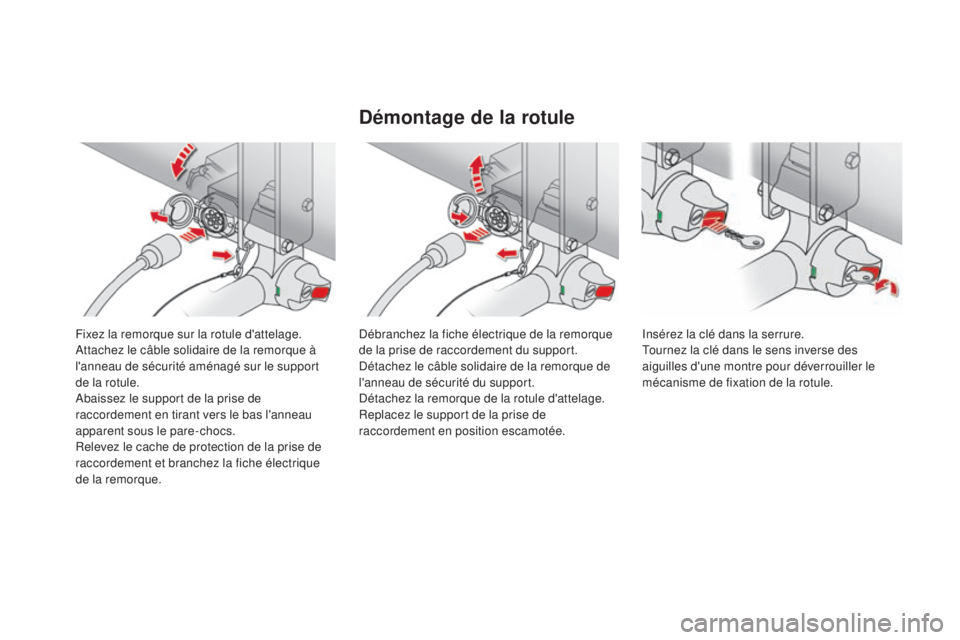

démontage de la rotule
Débranchez la fiche électrique de la remorque
de la prise de raccordement du support.
Détachez le câble solidaire de la remorque de
l'anneau de sécurité du support.
Détachez la remorque de la rotule d'attelage.
Replacez le support de la prise de
raccordement en position escamotée.Insérez la clé dans la serrure.
Tournez la clé dans le sens inverse des
aiguilles d'une montre pour déverrouiller le
mécanisme de fixation de la rotule.

273
Prenez garde à la masse de la rotule
(environ 3,5 kg). Risque de blessure !
Saisissez fermement la rotule d'une main
; de
l'autre main, pressez la molette puis tournez-
la dans le sens des aiguilles d'une montre,
jusqu'en butée.
Retirez la rotule vers le bas. Remettez en place le cache de protection de
la boule et le capuchon de protection de la
molette.
Rangez la rotule dans sa sacoche.
Remettez en place l'obturateur de protection
dans le support de fixation.
Entretien
Le fonctionnement correct n'est possible que si
la rotule et son support restent propres.
Avant de nettoyer le véhicule avec un jet à
haute pression, la prise de raccordement
doit être escamotée, la rotule déposée et
l'obturateur inseré dans le support.
Pour toute intervention sur le dispositif
d'attelage, adressez-vous au réseau CITROËN
ou à un atelier qualifié.
informations pratiques

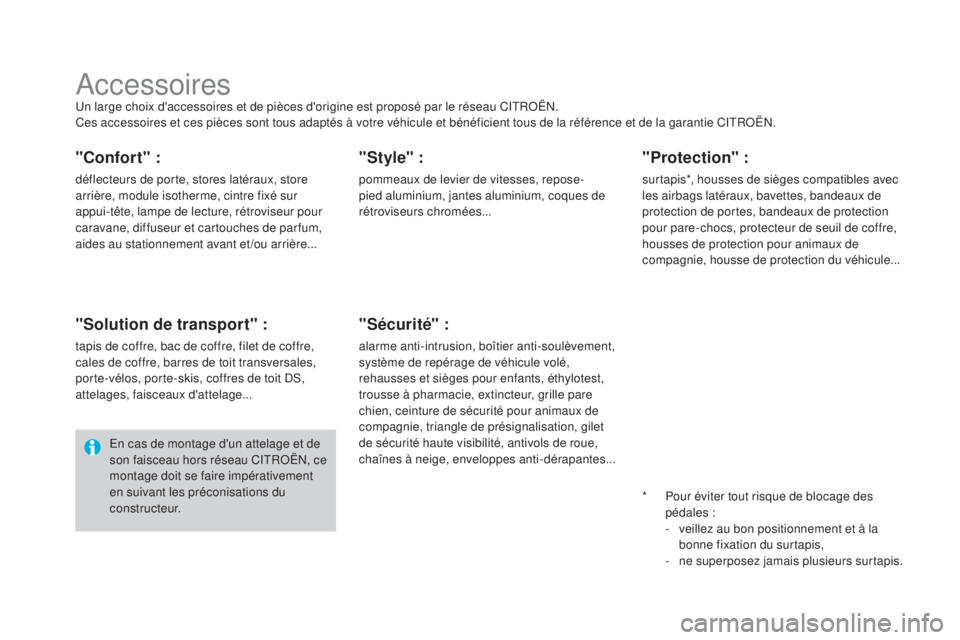

AccessoiresUn large choix d'accessoires et de pièces d'origine est proposé par le réseau CITROËN.
Ces accessoires et ces pièces sont tous adaptés à votre véhicule et bénéficient tous de la référence et de la garantie CITROËN.
"Confort" :
déflecteurs de porte, stores latéraux, store
arrière, module isotherme, cintre fixé sur
appui-tête, lampe de lecture, rétroviseur pour
caravane, diffuseur et cartouches de parfum,
aides au stationnement avant et /ou arrière...
"Solution de transport" :
tapis de coffre, bac de coffre, filet de coffre,
cales de coffre, barres de toit transversales,
porte-vélos, porte-skis, coffres de toit DS,
attelages, faisceaux d'attelage...
"Style" :
pommeaux de levier de vitesses, repose-
pied aluminium, jantes aluminium, coques de
rétroviseurs chromées...
"Sécurité" :
alarme anti-intrusion, boîtier anti-soulèvement,
système de repérage de véhicule volé,
rehausses et sièges pour enfants, éthylotest,
trousse à pharmacie, extincteur, grille pare
chien, ceinture de sécurité pour animaux de
compagnie, triangle de présignalisation, gilet
de sécurité haute visibilité, antivols de roue,
chaînes à neige, enveloppes anti-dérapantes...
En cas de montage d'un attelage et de
son faisceau hors réseau CITROËN, ce
montage doit se faire impérativement
en suivant les préconisations du
constructeur.
*

P
our éviter tout risque de blocage des
pédales


:
-

v
eillez au bon positionnement et à la
bonne fixation du surtapis,
-
n

e superposez jamais plusieurs surtapis.
"Protection" :
surtapis*, housses de sièges compatibles avec
les airbags latéraux, bavettes, bandeaux de
protection de portes, bandeaux de protection
pour pare-chocs, protecteur de seuil de coffre,
housses de protection pour animaux de
compagnie, housse de protection du véhicule...

275
"Multimédia" :
kit mains-libres Bluetooth, navigations
nomades, mise à jour cartographie, assistant
d'aide à la conduite, écran vidéo nomade,
support vidéo nomade, prise 230V/50Hz,
chargeur de téléphone portable compatible
Iphone
®, support de téléphone/smartphone...
En vous rendant dans le réseau CITROËN,
vous pouvez également vous procurer des
produits de nettoyage et d'entretien (intérieur
et extérieur) - dont les produits écologiques
de la gamme "TECHNATURE" - , des produits
de mise à niveau (liquide lave-vitre...), des
stylos de retouche et des bombes de peinture
correspondant à la teinte exacte de votre
véhicule, des recharges (cartouche pour kit de
dépannage provisoire de pneumatique...), ...

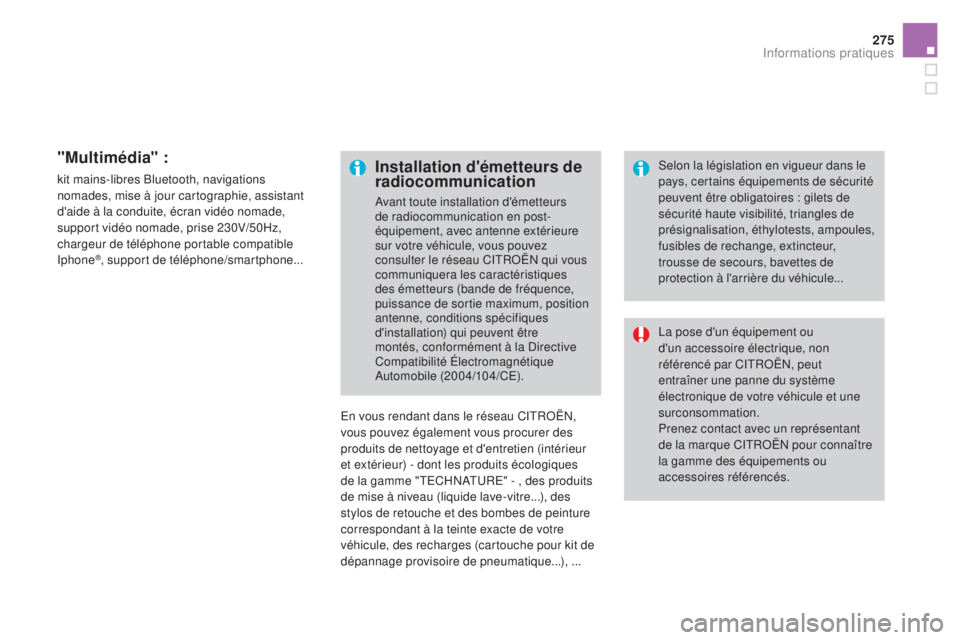

installation d'émetteurs de
radiocommunication
Avant toute installation d'émetteurs
de radiocommunication en post-
équipement, avec antenne extérieure
sur votre véhicule, vous pouvez
consulter le réseau CITROËN qui vous
communiquera les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques
d'installation) qui peuvent être
montés, conformément à la Directive
Compatibilité Électromagnétique
Automobile (2004/104/CE). La pose d'un équipement ou
d'un accessoire électrique, non
référencé par CITROËN, peut
entraîner une panne du système
électronique de votre véhicule et une
surconsommation.
Prenez contact avec un représentant
de la marque CITROËN pour connaître
la gamme des équipements ou
accessoires référencés. Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires
: gilets de
sécurité haute visibilité, triangles de
présignalisation, éthylotests, ampoules,
fusibles de rechange, extincteur,
trousse de secours, bavettes de
protection à l'arrière du véhicule...
informations pratiques

Vérifications
