Reizen naar het buitenland
Omdat de tankpistolen voor het tanken
van Diesel per land kunnen verschillen,
kan de aanwezigheid van een
tankbeveiliging op de auto er toe leiden
dat tanken niet mogelijk is.
Niet alle auto's met een dieselmotor
zijn voorzien van een tankbeveiliging.
Daarom adviseren wij u voordat u naar
het buitenland afreist bij het CITROËN-
netwerk te informeren of uw auto
geschikt is om in het desbetreffende
land te kunnen tanken.
Tankbeveiliging (diesel)*Dit mechanisme is aangebracht in auto's met een dieselmotor, waardoor het onmogelijk is om
benzine te tanken. Hiermee wordt schade aan motoren, ontstaan door het tanken van de verkeerde
brandstof, voorkomen.
Deze voorziening, die in de tankopening is ingebouwd, is zichtbaar zodra u de brandstoftankdop
verwijdert.
Wanneer u bij een dieseluitvoering een
benzinetankpistool in de tankopening plaatst,
wordt dit tegengehouden door een klep,
waardoor het vergrendeld blijft en er dus niet
getankt kan worden.
Probeer in dat geval niet toch te tanken
maar kies een dieseltankpistool.
Werking
Het vullen van de brandstoftank
met behulp van een jerrycan is wel
mogelijk.
Houd de tuit van de jerrycan recht,
druk deze niet tegen de klep van de
tankbeveiliging en giet voorzichtig
om ervoor te zorgen dat de brandstof
netjes in de vulopening stroomt.
* Volgens land van verkoop.
07
Praktische informatie

230
Brandstof voor
benzinemotoren
De uitvoeringen met benzinemotor kunnen
rijden op biobrandstoffen die voldoen aan de
huidige en toekomstige Europese richtlijnen en
verkrijgbaar zijn bij tankstations.
Brandstof voor dieselmotoren
De dieselmotoren zijn geschikt voor
biobrandstoffen die aan de huidige en
toekomstige Europese richtlijnen voldoen en
die aan de pomp getankt kunnen worden:Alleen het gebruik van dieseladditieven
die voldoen aan de norm B715000 is
toegestaan. Het gebruik van elk ander type (bio)
brandstof (zuivere of verdunde
plantaardige of dierlijke olie,
stookolie...) is nadrukkelijk verboden
(kans op schade aan de motor en het
brandstofcircuit).
Alleen brandstofadditieven die voldoen
aan de norm B715001 mogen worden
gebruikt.
Reizen naar het buitenland
Bepaalde brandstoffen kunnen de
motor beschadigen. In bepaalde
landen kan het nodig zijn een
specifieke brandstofsoort te
gebruiken (specifiek octaangetal,
specifieke commerciële benaming
enz.) om de goede werking van de
motor te garanderen.
Neem voor meer informatie contact op
met uw dealer. -

B
enzine die voldoet aan de
norm EN228 en is gemengd
met een biobrandstof
die voldoet aan de norm
EN15376. -
D
iesel die voldoet aan de
richtlijn EN590 gemengd met
biobrandstof die voldoet aan
de richtlijn EN14214 (met
een gehalte aan methyl-
estervetzuren van 0 tot 7%),
-
D
iesel die voldoet aan de
richtlijn EN16734 gemengd
met biobrandstof die voldoet
aan de richtlijn EN14214 (met
een gehalte aan methyl-
estervetzuren van 0 tot 10%),
- P araffinehoudende diesel
die voldoet aan de richtlijn
EN15940 gemengd met
biobrandstof die voldoet aan
de richtlijn EN14214 (met
een gehalte aan methyl-
estervetzuren van 0 tot 7%). De brandstof B20 of B30 die voldoet
aan de richtlijn EN16709 is ook
geschikt voor de dieselmotor van uw
auto. Maar als deze brandstof, ook
al is het slechts incidenteel, wordt
gebruikt, moeten de bijzondere
onderhoudsvoorschriften (voor
"Zware rijomstandigheden") strikt
worden nageleefd.
Neem voor meer informatie contact op met het
CITROËN-netwerk of een gekwalificeerde werkplaats.
07
Praktische informatie

231
DS4_nl_Chap07_info-pratiques_ed01-2016
Sneeuwkettingen
Onder winterse omstandigheden verbeteren sneeuwkettingen de tractie en het remgedrag van de auto.Uitsluitend de voor wielen mogen van
sneeuwkettingen worden voorzien.
Een noodreservewiel mag niet worden
voorzien van een sneeuwketting. Neem voor meer informatie over
sneeuwkettingen contact op met het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Montagetips
F Als u onder weg sneeuwkettingen moet
monteren, zet de auto dan langs de kant
van de weg stil op een vlakke ondergrond.
F

T
rek de handrem aan en plaats eventueel
wielblokken voor of achter de wielen om te
voorkomen dat de auto wegglijdt.
F

M
onteer de sneeuwkettingen, volg daarbij
de aanwijzingen van de fabrikant.
F

R
ijd langzaam weg en rijd een klein stukje
met een snelheid van maximaal 50 km/h.
F

Z
et de auto stil en controleer of de
kettingen correct gespannen zijn.
Rijd niet met sneeuwkettingen op een
sneeuwvrij gemaakte weg om schade
aan de banden en het wegdek te
voorkomen. Als uw auto is voorzien van
lichtmetalen velgen, controleer dan of
de ketting en de bevestigingen de velg
niet raken.
Houd u altijd aan de ter plekke
geldende regelgeving over het gebruik
van sneeuwkettingen en de maximaal
toegestane snelheid.
Gebruik uitsluitend kettingen die geschikt zijn
voor het type velg van uw auto:
Maat van de af
fabriek gemonteerde banden Maximale afmeting
van de schakels
215/60


R16 9

mm
215 / 5 5


R17
225/45


R18
225/40


R19
gebruik van sneeuwkettingen niet mogelijk
Het is bijzonder raadzaam voor vertrek
het monteren van de sneeuwkettingen
te oefenen; doe dit op een vlakke en
droge ondergrond.
07
Praktische informatie

232
Sneeuwscherm*
Plaatsen
F Breng het afneembare sneeuwscherm aan op het onderste gedeelte van de voorbumper.
F

Z
et het scherm vast door de
bevestigingsclips op de omtrek één voor
één aan te drukken.
Verwijderen
F Wip met een schroevendraaier de vier bevestigingsclips één voor één los. Vergeet niet het sneeuwscherm te
verwijderen:
-

a
ls de buitentemperatuur hoger is
dan 10°C,
-
a
ls de auto moet worden gesleept,
-
b
ij snelheden hoger dan 120 km/h.
Het afneembare sneeuwscherm wordt op het onderste gedeelte van de voorbumper geplaatst om
een opeenhoping van sneeuw bij de koelventilator van de radiateur te voorkomen.
* Volgens land van verkoop.
07
Praktische informatie

233
DS4_nl_Chap07_info-pratiques_ed01-2016
Trekhaak met afneembare kogel
Zie de desbetreffende rubriek voor
meer informatie over de "Technische
gegevens ", in het bijzonder met
betrekking tot de aanbevolen kogeldruk
en de maximale aanhangergewichten.
Raadpleeg de desbetreffende
rubriek voor meer informatie over
de rijadviezen , in het bijzonder met
betrekking tot het rijden met een
aanhanger.
Houd u aan de ter plaatse geldende
regelgeving.
Presentatie
1.
Bevestigingssteun.
2. A fdekkap.
3.


Veiligheidsoog.
4.
W

egklapbare trekhaakaansluiting.
5.
A

fneembare kogel.
6.
H

endel voor vergrendeling/ontgrendeling.
7.
V

eiligheidsslot met sleutel.
8.
B

eschermdop voor de hendel.
9.
B

eschermkap voor de kogel.
10.


Opbergtas. De hendel maakt geen contact met de kogel
(vrije ruimte van ongeveer 5 mm).
De groene markering is zichtbaar.
Het slot van de hendel is naar achteren gericht.
De hendel maakt contact met de kogel.
De groene markering is niet zichtbaar.
Het slot van de hendel is naar voren gericht.
De kogel van deze af fabriek gemonteerde
trekhaak kan gemakkelijk en snel worden
gemonteerd en verwijderd. Hiervoor is geen
gereedschap nodig. De achter de bumper
gemonteerde trekhaak is volledig aan het oog
onttrokken als de kogel is ver wijderd en de
steun van de trekhaakaansluiting is weggeklapt.
A. Vergrendelde stand
B. Ontgrendelde stand
07
Praktische informatie

234
Vóór het gebruik
Verzeker u ervan dat de kogel correct gemonteerd is. Doe dit door het volgende te controleren:
- d e kogel is correct vergrendeld (stand A ),
-
he

t veiligheidsslot is afgesloten en de sleutel is verwijderd; de hendel kan niet meer
worden bediend,
-

d
e kogel mag absoluut niet in de steun kunnen bewegen: duw en trek eraan om dit te
controleren.
Tijdens het gebruik
Ontgrendel nooit het systeem terwijl een aanhanger is aangekoppeld of een bagageplateau
op de kogel is gemonteerd.
Overschrijd nooit het maximaal toelaatbare treingewicht van de auto.
Controleer voordat u gaat rijden de afstelling van de koplampen.
Raadpleeg voor meer informatie over de afstelling van de koplampen de desbetreffende
rubriek.
Na het gebruik
Als gereden wordt zonder aanhanger of bagageplateau, moet de trekhaakaansluiting
zijn weggeklapt, moet de kogel zijn ver wijderd en moet de afdekkap op de steun zijn
aangebracht. Dit is met name van belang als de kogel het zicht op de kentekenplaat of de
verlichting van de auto belemmert.
Monteren van de kogel
Verwijder de afdekkap van de
bevestigingssteun en controleer of het
bevestigingssysteem in goede staat is. Reinig
indien nodig de steun met een borstel of een
schone doek.
Haal de kogel uit de opbergtas.
Ver wijder de beschermkap van de kogel en de
beschermdop van de hendel.
Berg de afdekkap, de beschermkap en de
beschermdop op in de opbergtas.
Controleer of de kogel correct is ontgrendeld
(stand B ). Zo niet, steek de sleutel dan in het
slot en draai hem linksom om het mechanisme
te ontgrendelen.
07
Praktische informatie

235
DS4_nl_Chap07_info-pratiques_ed01-2016
Als de sleutel niet gedraaid of
ver wijderd kan worden, is de kogel niet
goed bevestigd: herhaal de procedure.
Als niet aan alle voor waarden voor
het vergrendelen is voldaan, moet de
procedure worden herhaald.
Gebruik de trekhaak nooit als de rode
markering zichtbaar blijft: neem dan
contact op met het CITROËN-netwerk
of een gekwalificeerde werkplaats.
Houd de kogel met beide handen vast; steek
het uiteinde van de kogel in de steun; duw
daarbij de kogel omhoog. Duw de kogel
vervolgens stevig omlaag om het systeem te
vergrendelen.
De hendel draait dan automatisch linksom en
maakt een hoorbaar klikgeluid; houd uw hand
uit de buurt van de hendel.
Controleer of de kogel correct is vergrendeld
(stand A
).
Draai de sleutel rechtsom om het
bevestigingsmechanisme van de kogel te
vergrendelen.
Ver wijder altijd de sleutel en bewaar hem op
een veilige plaats.
07
Praktische informatie

236

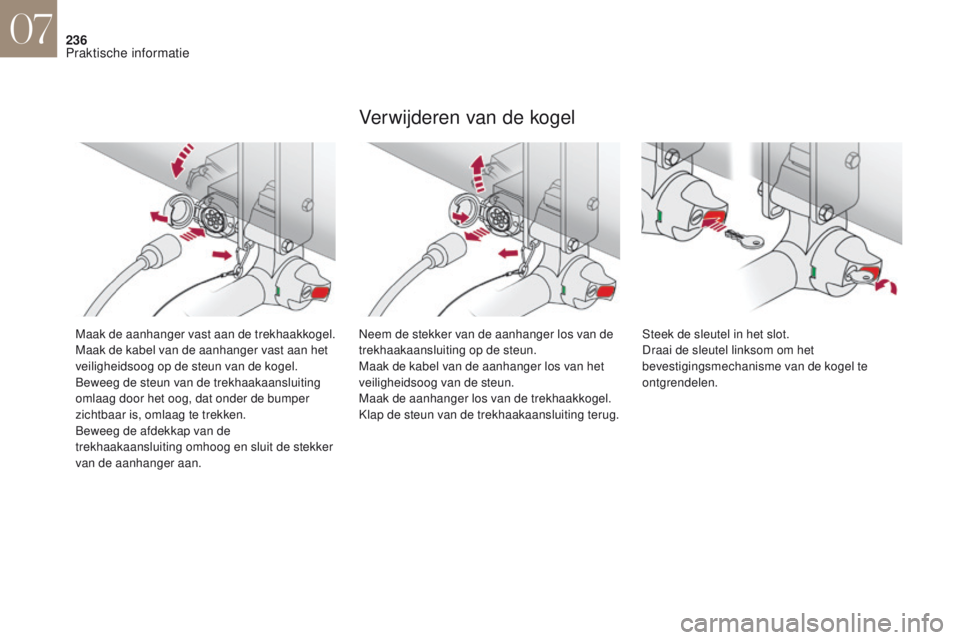

Maak de aanhanger vast aan de trekhaakkogel.
Maak de kabel van de aanhanger vast aan het
veiligheidsoog op de steun van de kogel.
Beweeg de steun van de trekhaakaansluiting
omlaag door het oog, dat onder de bumper
zichtbaar is, omlaag te trekken.
Beweeg de afdekkap van de
trekhaakaansluiting omhoog en sluit de stekker
van de aanhanger aan.
Verwijderen van de kogel
Neem de stekker van de aanhanger los van de
trekhaakaansluiting op de steun.
Maak de kabel van de aanhanger los van het
veiligheidsoog van de steun.
Maak de aanhanger los van de trekhaakkogel.
Klap de steun van de trekhaakaansluiting terug.Steek de sleutel in het slot.
Draai de sleutel linksom om het
bevestigingsmechanisme van de kogel te
ontgrendelen.
07
Praktische informatie

237
DS4_nl_Chap07_info-pratiques_ed01-2016
Houd rekening met het gewicht van de
kogel (ongeveer 3,5 kg). Kans op letsel!
Houd de kogel stevig met één hand vast; druk
met de andere hand op de hendel en draai hem
rechtsom tot de aanslag.
Ver wijder de kogel door hem omlaag te
bewegen.
Bevestig de beschermkap op de kogel en de
beschermdop op de hendel.
Berg de kogel op in de tas.
Monteer de afdekkap op de bevestigingssteun.
Onderhoud
De correcte werking van het systeem is alleen
gegarandeerd als de kogel en de steun schoon blijven.
Alvorens de auto met een hogedrukreiniger schoon te
maken moet de trekhaakaansluiting zijn weggeklapt,
moet de kogel zijn ver wijderd en moet de afdekkap op
de steun zijn gemonteerd.
Neem contact op met het CITROËN-netwerk
of een gekwalificeerde werkplaats voor
werkzaamheden aan het trekhaaksysteem.
07
Praktische informatie

238
Trekken van een aanhanger
Wij raden u aan gebruik te maken van
een speciaal door CITROËN geteste
en goedgekeurde trekhaak inclusief
bedrading en deze door het CITROËN-
netwerk of een gekwalificeerde
werkplaats te laten monteren.
Als de trekhaak wordt gemonteerd door
een bedrijf dat niet tot het CITROËN-
netwerk behoort, moet de montage
altijd volgens de voorschriften van de
fabrikant worden uitgevoerd.
Uw auto is hoofdzakelijk bedoeld voor het
vervoer van personen en bagage, maar is
tevens geschikt voor het trekken van een
aanhanger. Het rijden met een aanhanger heeft
veel invloed op het rijgedrag van de
auto en vergt daarom extra aandacht
van de bestuurder.
Raadpleeg de desbetreffende rubriek
voor meer rijtips
voor het trekken van
een aanhanger. Raadpleeg de desbetreffende
rubriek voor meer informatie over de
gewichten
(en aanhangergewichten
indien van toepassing voor uw auto).
Houd u aan de maximaal toegestane
aanhangergewichten. U kunt ze
vinden op het kentekenbewijs of in de
technische gegevens van uw auto.
07
Praktische informatie
