CITROEN DS4 2017 Instructieboekjes (in Dutch)

DS4_nl_Chap08_en-cas-de-panne_ed01-2016
08

260
DS4_nl_Chap08_en-cas-de-panne_ed01-2016
Bandenreparatieset
Deze set bestaat uit een compressor en een
flacon met afdichtmiddel.
Hiermee kunt u de band tijdelijk repareren.
U kunt vervolgens naar de dichtstbijzijnde
garage rijden.Toegang tot de set
Deze set bevindt zich in de opbergbak onder de
vloerplaat van de bagageruimte.
Met deze reparatieset kunnen
de meeste lekke banden worden
gerepareerd, als het lek zich in het
loopvlak of de hiel van de band bevindt.
Met de compressor kunt u de
bandenspanning controleren en
aanpassen.
De elektrische installatie van de auto biedt de mogelijkheid
een compressor aan te sluiten en te gebruiken voor de duur
die nodig is om een gerepareerde lekke band op spanning
te brengen of om een klein opblaasartikel op te blazen.
Controlesysteem bandenspanning
Als uw auto is uitgerust met
een controlesysteem voor de
bandenspanning, zal het verklikkerlampje
voor te lage bandenspanning na
het repareren van een wiel blijven
branden tot u het systeem laat resetten
door het CITROËN-netwerk of een
gekwalificeerde werkplaats.
De compressor kan alleen
worden
aangesloten op de 12V-aansluiting vóór .
Gebruik de compressor alleen voor de
duur die nodig is om de band van de auto
te repareren of op spanning te brengen.
De andere 12V-aansluitingen zijn
niet geschikt voor het gebruik van de
compressor.
08
Storingen verhelpen

261
DS4_nl_Chap08_en-cas-de-panne_ed01-2016
De sticker met snelheidslimiet H moet
op het stuur wiel worden geplakt om u
te herinneren aan het feit dat de band
tijdelijk is gerepareerd.
Rijd na het repareren met behulp van
de bandenreparatieset niet sneller dan
80 km/h.
Beschrijving van de set
A. Schakelaar stand "Reparatie" of "Op spanning brengen".
B.
A

an/uit schakelaar "I/O" .
C.
K

nop voor leeg laten lopen.
D.
M

anometer (bar en psi). E. O
pbergvak met een kabel + adapter voor
een 12V-aansluiting.
F.
F

lacon met afdichtmiddel.
G.
W

itte slang met dop voor de reparatie en
het op spanning brengen.
H.
S

ticker met snelheidslimiet.
Ty p e 1
08
Storingen verhelpen

262
DS4_nl_Chap08_en-cas-de-panne_ed01-2016
Schakel de compressor niet in voordat
de witte slang is aangesloten op het
ventiel van de band: het afdichtmiddel
wordt anders buiten de band gespoten.
1. Afdichting van het lek
F Rol de witte slang G volledig uit.
F D raai de dop van de witte slang los.
F

S
luit de witte slang aan op het ventiel van
de lekke band.
Reparatiemethode
Ver wijder het voor werp dat de lekkage
heeft veroorzaakt niet uit de band. F

S
luit de stekker van de compressor aan op
de 12V-aansluiting in de auto.
F
S
tart de motor en laat deze draaien.
F

Z

et het contact af.
Let op: dit product is schadelijk bij
inname en irriterend voor de ogen.
Houd het middel buiten het bereik van
kinderen.
F

Ze
t de schakelaar A in de stand
"Reparatie".
F

C

ontroleer of de schakelaar B in de
stand "O"
staat.
08
Storingen verhelpen

263
DS4_nl_Chap08_en-cas-de-panne_ed01-2016

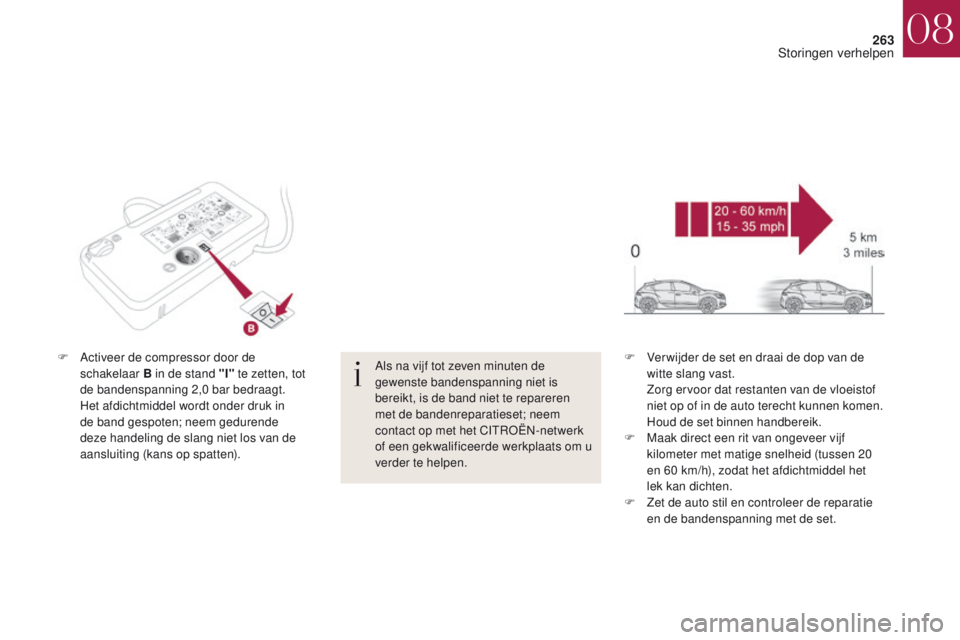

F Activeer de compressor door de schakelaar B in de stand "I" te zetten, tot
de bandenspanning 2,0 bar bedraagt.
H

et afdichtmiddel wordt onder druk in
de band gespoten; neem gedurende
deze handeling de slang niet los van de
aansluiting (kans op spatten). F
V er wijder de set en draai de dop van de
witte slang vast.
Z

org ervoor dat restanten van de vloeistof
niet op of in de auto terecht kunnen komen.
Houd de set binnen handbereik.
F

M
aak direct een rit van ongeveer vijf
kilometer met matige snelheid (tussen 20
en 60 km/h), zodat het afdichtmiddel het
lek kan dichten.
F

Z
et de auto stil en controleer de reparatie
en de bandenspanning met de set.
Als na vijf tot zeven minuten de
gewenste bandenspanning niet is
bereikt, is de band niet te repareren
met de bandenreparatieset; neem
contact op met het CITROËN-netwerk
of een gekwalificeerde werkplaats om u
verder te helpen.
08
Storingen verhelpen

264
DS4_nl_Chap08_en-cas-de-panne_ed01-2016
2. Op spanning brengen
F Breng de band met behulp van de compressor op de voorgeschreven
spanning (spanning verhogen:
schakelaar B in stand "I" ; spanning
verlagen: schakelaar


B in stand "O"
en knop C indrukken), zoals vermeld
op de bandenspanningssticker in de
portieropening aan bestuurderszijde.
A

ls de bandenspanning sterk daalt, is
het lek niet goed gedicht; neem contact
op met het CITROËN-netwerk of een
gekwalificeerde werkplaats om u verder te
helpen.
F

V
er wijder de set en berg deze op.
F

R
ijd niet harder dan 80 km/h en niet verder
dan 200 km.
F
Ze
t de schakelaar A in de stand
"Bandenspanning". F
S
luit de stekker van de compressor weer
aan op de 12V-aansluiting in de auto.
F

S

tart de motor opnieuw en laat de motor
draaien.
Ga zo snel mogelijk naar een
servicepunt van het CITROËN-netwerk
of een gekwalificeerde werkplaats.
Vergeet niet de technicus te vertellen
dat u de set hebt gebruikt. Na nadere
inspectie kan de technicus u vertellen
of de band gerepareerd kan worden of
moet worden vervangen.
F

R

ol de witte slang G volledig uit.
F

S

luit de witte slang aan op het ventiel van
de gerepareerde band.
08
Storingen verhelpen

265
DS4_nl_Chap08_en-cas-de-panne_ed01-2016
Verwijderen van de slang en de flacon
F Beweeg de volledige slang 2 naar links, tot hij contact maakt met de behuizing.
F

M
aak de aansluiting 1 van de flacon los
door hem een kwart omwenteling linksom
te draaien.
F

B
eweeg de volledige slang 2 iets naar
buiten en maak vervolgens de aansluiting 3
van de luchttoevoerslang los door hem een
kwart omwenteling linksom te draaien. Let op dat er geen afdichtmiddel uit de
flacon stroomt.
De uiterste gebruiksdatum staat op de
patroon vermeld.
De patroon met afdichtmiddel kan
slechts één keer gebruikt worden en
moet daarna worden vervangen, ook
als hij niet leeg is.
Werp de patroon na gebruik niet weg,
maar lever deze in bij het CITROËN-
netwerk of een officieel inzamelpunt.
Vergeet niet om bij het CITROËN-
netwerk of een gekwalificeerde
werkplaats een nieuwe patroon met
afdichtmiddel te kopen.
F
V er wijder de volledige slang 2
.
F H oud de compressor rechtop.
F

D
raai de flacon 4 aan de onderzijde los.
Voer deze handelingen in omgekeerde
volgorde uit om de nieuwe flacon en de nieuwe
slang te plaatsen.
08
Storingen verhelpen

266
DS4_nl_Chap08_en-cas-de-panne_ed01-2016
Controle / aanpassen bandenspanning
U kunt de compressor, zonder inspuiting
van het afdichtmiddel, ook gebruiken om uw
bandenspanning te controleren of uw banden
op spanning te brengen.F
S luit de stekker van de compressor aan op
de 12V-aansluiting van de auto.
F

S
tart de auto en laat de motor draaien.
F

B
reng de band op spanning met behulp
van de compressor (op spanning brengen:
schakelaar B in stand "I" ; leeg laten lopen:
schakelaar B in stand "O" en druk op de
knop C ), zoals staat aangegeven op de
bandenspanningssticker van de auto.
F

V
er wijder de set en berg deze op.
F

D
raai de schakelaar A in de
stand "Op spanning brengen".
F

R
ol de witte slang G volledig uit.
F

S
luit de slang aan op het ventiel van de
band.
08
Storingen verhelpen

267
DS4_nl_Chap08_en-cas-de-panne_ed01-2016
Ty p e 2
1. 12V-compressor, met geïntegreerde manometer.
2.
F

lacon met afdichtmiddel, met
geïntegreerde slang.
3.
S

ticker met snelheidslimiet.
Samenstelling van de set
De sticker met snelheidslimiet moet in
het interieur, in het gezichtsveld van
de bestuurder, worden geplakt om u
te herinneren aan het feit dat de band
tijdelijk is gerepareerd.
Rijd na het repareren van een band
met de bandenreparatieset niet sneller
dan
80 km/h.
Reparatiemethode
F Zet het contact af.
F P lak de sticker met de snelheidslimiet in
het interieur van de auto.
Ver wijder niet het voor werp dat de
lekkage heeft veroorzaakt uit de band.
F

R
ol de slang uit die onder de compressor is
opgeborgen.
F

S
luit de slang van de compressor aan op
de flacon met afdichtmiddel.
08
Storingen verhelpen

268
DS4_nl_Chap08_en-cas-de-panne_ed01-2016
F Keer de flacon met afdichtmiddel om en bevestig deze aan de desbetreffende
uitsparing van de compressor. F

C
ontroleer of de schakelaar van de
compressor in de stand " O" staat.
F
R
ol de elektrische kabel, die onder de
compressor is opgeborgen, volledig uit.
F
H
aal het dopje van het ventiel van de lekke
band en bewaar het op een schone plaats.
F
S
luit de slang van de flacon met
afdichtmiddel aan op het ventiel van de
lekke band en zet hem stevig vast. F

S
luit de stekker van de compressor aan op
de 12V-aansluiting van de auto.
F

Z
et het contact aan.
08
Storingen verhelpen
