229Vér if ic ations

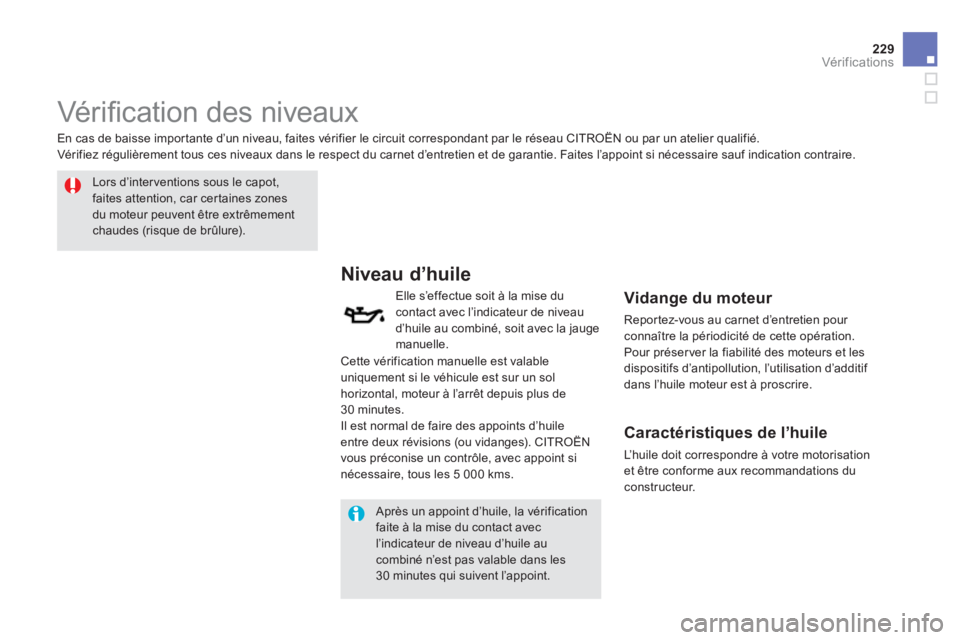

Vér ifi cation des niveaux


Lors d’inter ventions sous le capot, faites attention, car certaines zones du moteur peuvent être extrêmementchaudes (risque de brûlure).
Niveau d’huile


Elle s’effectue soit à la mise ducontact avec l’indicateur de niveau
d’huile au combiné, soit avec la jauge
manuelle.
Vidange du moteur

Reportez-vous au carnet d’entretien pour connaître la périodicité de cette opération.
Pour préser ver la fiabilité des moteurs et les
dispositifs d’antipollution, l’utilisation d’additi
f
dans l’huile moteur est à proscrire.


Caractéristiques de l’huile

L’huile doit correspondre à votre motorisationet être conforme aux recommandations duconstructeur.


Après un appoint d’huile, la vérification faite à la mise du contact avecl’indicateur de niveau d’huile aucombiné n’est pas valable dans les30 minutes qui suivent l’appoint.
En cas de baisse im
portante d’un niveau, faites vérifier le circuit correspondant par le réseau CITROËN ou par un atelier qualifié.
Vér ifiez régulièrement tous ces niveaux dans le respect du carnet d’entretien et de garantie. Faites l’appoint si nécessaire sauf indication contraire.
Cette vérification manuelle est valable uniquement si le véhicule est sur un solhorizontal, moteur à l’arrêt depuis plus de 30 minutes.
Il est normal de faire des appoints d’huile
entre deux révisions
(ou vidanges). CITROËN
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms.

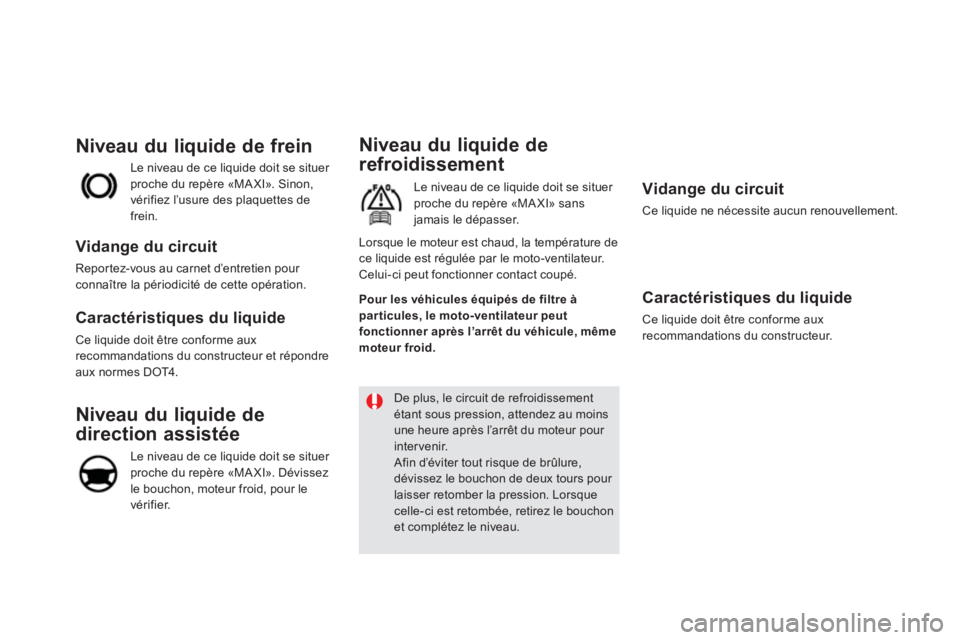

Niveau du liquide de
refroidissement
Le niveau de ce liquide doit se situer proche du repère «MA XI» sans jamais le dépasser.
Vidange du circuit
Ce liquide ne nécessite aucun renouvellement.


Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.

Niveau du liquide de
direction assistée
Le niveau de ce liquide doit se situer
proche du repère «MA XI». Dévissezle bouchon, moteur froid, pour le
vérifier.
Le niveau de ce liquide doit se situer
proche du repère «MAXI». Sinon,
vérifiez l’usure des plaquettes defrein.
Niveau du liquide de frein
Vidange du circuit
Reportez-vous au carnet d’entretien pour connaître la périodicité de cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux recommandations du constructeur et répondre aux normes DOT4 .
De plus, le circuit de refroidissement étant sous pression, attendez au moins
une heure après l’arrêt du moteur pour intervenir.
Afin d’éviter tout risque de brûlure,dévissez le bouchon de deux tours pour laisser retomber la pression. Lorsque celle-ci est retombée, retirez le bouchon et complétez le niveau. Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur. Celui-ci peut fonctionner contact coupé.
Pour les véhicules é
quipés de filtre à particules, le moto-ventilateur peut
fonctionner après l’arrêt du véhicule, même
moteur froid.

231Vér if ic ations
Caractéristiques du liquide
Pour assurer un nettoyage optimal et éviter legel, la mise à niveau ou le remplacement de ce liquide ne doit pas être effectué avec de l’eau.

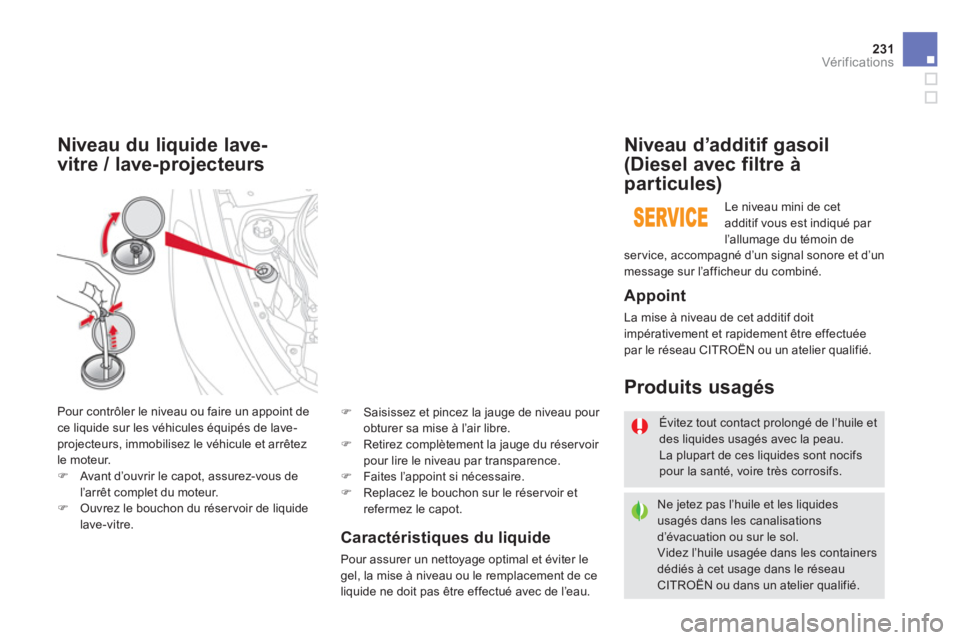

Niveau du liquide lave-
vitre / lave-pro
jecteurs
Pour contrôler le niveau ou faire un appoint dece liquide sur les véhicules équipés de lave-projecteurs, immobilisez le véhicule et arrêtez
le moteur.)Avant d’ouvrir le capot, assurez-vous de
l’arrêt complet du moteur.
)Ouvrez le bouchon du réser voir de liquide
lave-vitre.
Évitez tout contact prolongé de l’huile etdes liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour la santé, voire très corrosifs.

Ne jetez pas l’huile et les liquides usagés dans les canalisations
d’évacuation ou sur le sol.
Videz l’huile usagée dans les containers dédiés à cet usage dans le réseauCITROËN ou dans un atelier qualifié.








Produits usagés

Appoint

La mise à niveau de cet additif doit
impérativement et rapidement être effectuéepar le réseau CITROËN ou un atelier qualifié.

Niveau d’additif gasoil
(Diesel avec filtre à
particules)

Le niveau mini de cet
additif vous est indiqué par
l’allumage du témoin de ser vice, accompagné d’un signal sonore et d’un
message sur l’afficheur du combiné.
) Saisissez et pincez la jauge de niveau pour obturer sa mise à l’air libre.)
Retirez complètement la jauge du réser voir
pour lire le niveau par transparence. ) Faites l’appoint si nécessaire.)
Replacez le bouchon sur le réservoir etrefermez le capot.

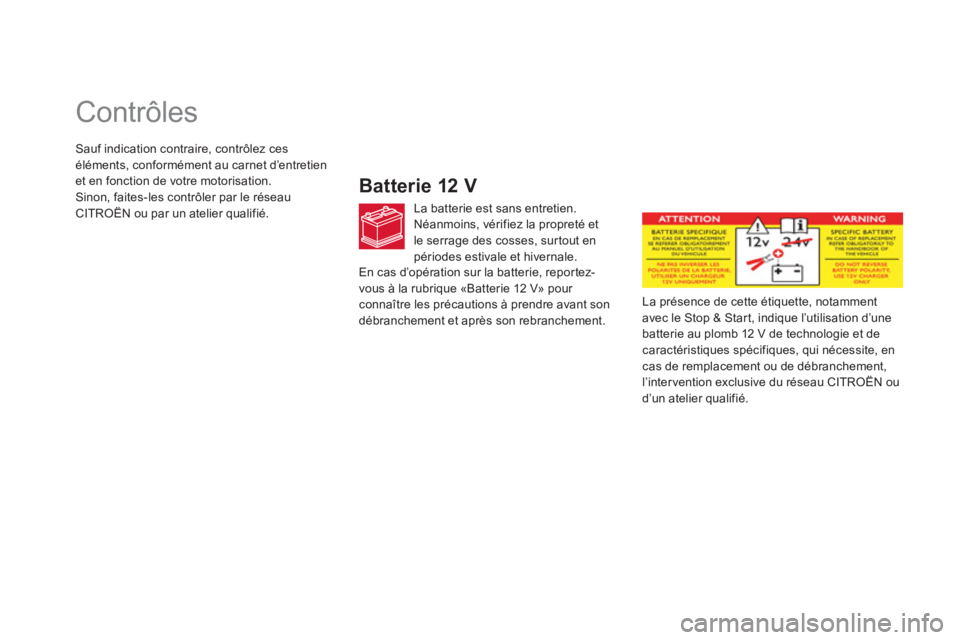

Contrôles
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez la propreté et
le serrage des cosses, sur tout en périodes estivale et hivernale.
La présence de cette étiquette, notamment
avec le
Stop & Start, indique l’utilisation d’une
batterie au plomb 12 V de technologie et de
caractéristiques spécifiques, qui nécessite, encas de remplacement ou de débranchement,
l’inter vention exclusive du réseau CITROËN ou
d’un atelier qualifié.
Sauf indication contraire, contrôlez ces
éléments, conformément au carnet d’entretienet en fonction de votre motorisation.
Sinon, faites-les contrôler par le réseau
CITROËN ou par un atelier qualifié.

En cas d’opération sur la batterie, reportez-
vous à la rubrique «Batterie 12 V» pour
connaître les précautions à prendre avant son
débranchement et après son rebranchement.

233Vér if ic ations

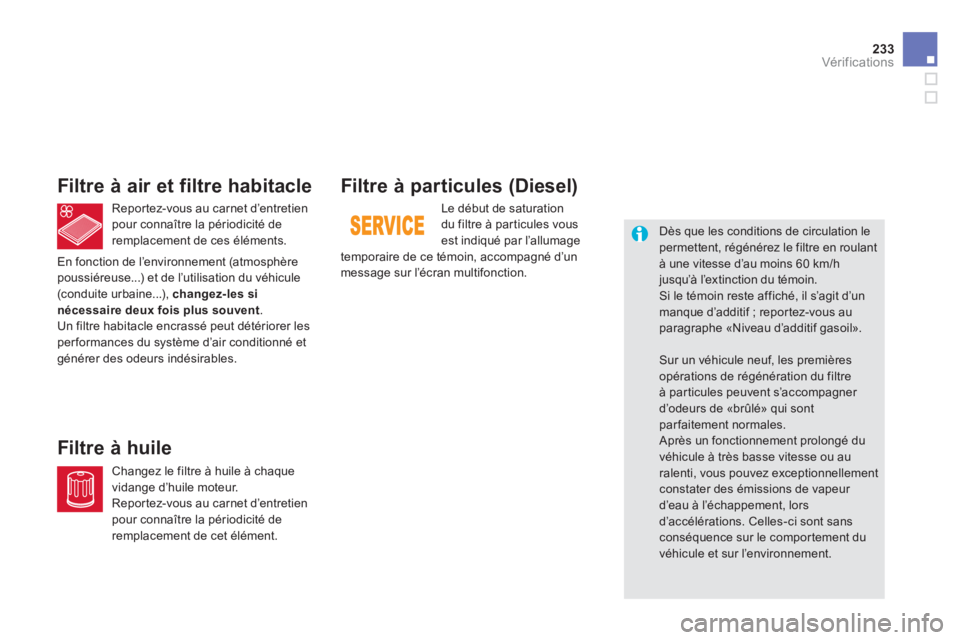

Filtre à particules (Diesel)
Le début de saturation
du filtre à particules vousest indiqué par l’allumage
temporaire de ce témoin, accompagné d’un
message sur l’écran multifonction.
Dès que les conditions de circulation lepermettent, régénérez le filtre en roulant à une vitesse d’au moins 60 km/hjusqu’à l’extinction du témoin. Si le témoin reste affiché, il s’agit d’un manque d’additif ; reportez-vous au paragraphe «Niveau d’additif gasoil».


Sur un véhicule neuf, les premièresopérations de régénération du filtre à par ticules peuvent s’accompagner d’odeurs de «brûlé» qui sont parfaitement normales.
Après un fonctionnement prolongé duvéhicule à très basse vitesse ou au ralenti, vous pouvez exceptionnellement constater des émissions de vapeur d’eau à l’échappement, lorsd’accélérations. Celles-ci sont sans
conséquence sur le comportement du véhicule et sur l’environnement. Re
portez-vous au carnet d’entretienpour connaître la périodicité de remplacement de ces éléments.
Filtre à air et filtre habitacle
Changez le filtre à huile à chaque
vidange d’huile moteur.
Reportez-vous au carnet d’entretien
pour connaître la périodicité de remplacement de cet élément.
Filtre à huile
En fonction de l’environnement (atmosphèrepoussiéreuse...) et de l’utilisation du véhicule(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent. Un filtre habitacle encrassé peut détériorer lesperformances du système d’air conditionné etgénérer des odeurs indésirables.

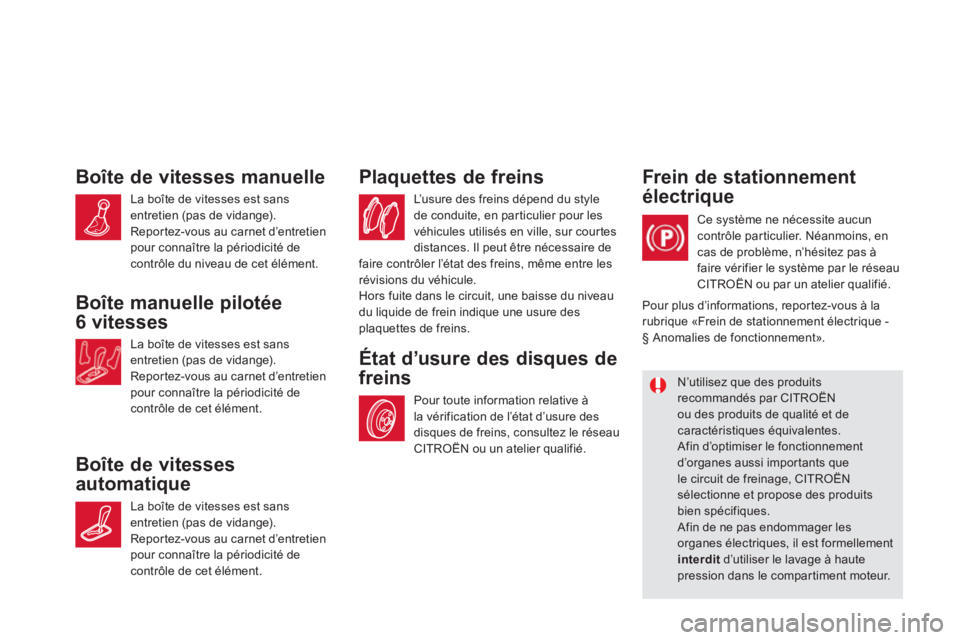

Boîte de vitesses manuelle
La boîte de vitesses est sans entretien (pas de vidange).
Reportez-vous au carnet d’entretien
pour connaître la périodicité de
contrôle du niveau de cet élément.
Boîte manuelle pilotée
6 vitesses
La boîte de vitesses est sans entretien (pas de vidange).
Reportez-vous au carnet d’entretien
pour connaître la périodicité de
contrôle de cet élément.
Boîte de vitesses
automatique
La boîte de vitesses est sans entretien (pas de vidange).
Reportez-vous au carnet d’entretien
pour connaître la périodicité de
contrôle de cet élément.L’usure des
freins dépend du style
de conduite, en particulier pour les
véhicules utilisés en ville, sur cour tes
distances. Il peut être nécessaire de
faire contrôler l’état des freins
, même entre les révisions du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure desplaquettes de freins.
















Plaquettes de freins
Pour toute information relative à
la vérification de l’état d’usure des
disques de freins, consultez le réseauCITROËN ou un atelier qualifié.

État d’usure des disques de
freins
Frein de stationnement
électrique
Ce système ne nécessite aucun contrôle par ticulier. Néanmoins, en cas de problème, n’hésitez pas à
faire vérifier le système par le réseauCITROËN ou par un atelier qualifié.
















N’utilisez que des produits recommandés par CITROËN ou des produits de qualité et de
caractéristiques équivalentes.
Afin d’optimiser le fonctionnementd’organes aussi impor tants que le circuit de freinage, CITROËNsélectionne et propose des produits bien spécifiques.
Afin de ne pas endommager lesorganes électriques, il est formellement interditd’utiliser le lavage à hautepression dans le compar timent moteur.

Pour plus d’in
formations, repor tez-vous à la
rubrique «Frein de stationnement électrique -§ Anomalies de fonctionnement».

235
Vér if ic ations

010
Caractéristiques techniques

Moteurs essenceTHP
155 BVA6
THP
200 BVM6
Boîte de vitesses

Automatique (6 rappor ts)


Manuelle(6 rappor ts)
Types Variantes Versions5FV

5FU
C
ylindrée (cm 3)

1 5981 598

Alésa
ge x course (mm)
77 x 85,877 x 85,8
Puiss. maxi : norme
CEE (kW)

115
147
Ré
gime de puiss. maxi (tr/min)
6 000
5 800

Couple maxi : norme CEE (Nm)240

275

Ré
gime de couple maxi (tr/min)1 400
1 700
Carburant Sans plomb Sans plomb

Catalyseur oui oui
Capacité d’huile (en litres)

Moteur (avec échange car touche)-
-















Motorisations et boîtes de vitesses essence
