CITROEN DS5 2015 Instrukcja obsługi (in Polish)

249
DS5_pl_Chap09_verifications_ed01-2015

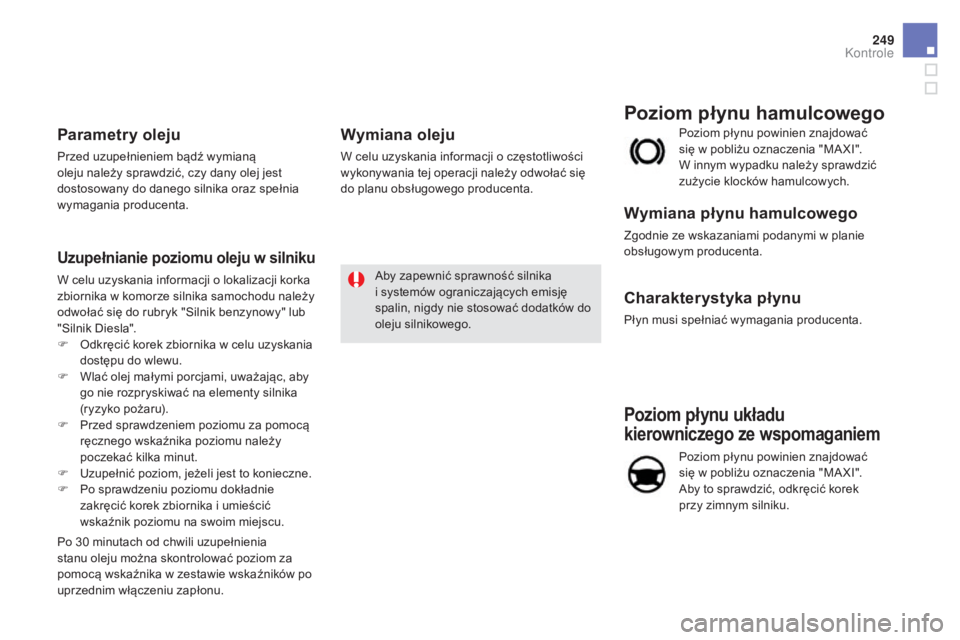

Poziom płynu układu
kierowniczego ze wspomaganiem
Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
Aby to sprawdzić, odkręcić korek
przy zimnym silniku. Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Poziom płynu hamulcowego
Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w planie
obsługowym producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Parametry oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Uzupełnianie poziomu oleju w silniku
W celu uzyskania informacji o lokalizacji korka
zbiornika w komorze silnika samochodu należy
odwołać się do rubryk "Silnik benzynowy" lub
"Silnik Diesla".
F
O
dkręcić korek zbiornika w celu uzyskania
dostępu do wlewu.
F

W
lać olej małymi porcjami, uważając, aby
go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocÄ…
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

U
zupełnić poziom, jeżeli jest to konieczne.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek zbiornika i umieścić
wskaźnik poziomu na swoim miejscu.
Po 30 minutach od chwili uzupełnienia
stanu oleju można skontrolować poziom za
pomocą wskaźnika w zestawie wskaźników po
uprzednim włączeniu zapłonu.
Wymiana oleju
W celu uzyskania informacji o częstotliwości
wykonywania tej operacji należy odwołać się
do planu obsługowego producenta.
Aby zapewnić sprawność silnika
i
systemów ograniczających emisję
spalin, nigdy nie stosować dodatków do
oleju silnikowego.
Kontrole

DS5_pl_Chap09_verifications_ed01-2015
Poziom płynu
chłodzącego
Poziom tego płynu powinien
znajdować się w pobliżu oznaczenia
"MA XI", nigdy go nie przekraczajÄ…c.
Charakterystyka płynu
Płyn ten musi spełniać wymagania producenta. Ponieważ układ chłodzenia działa pod
ciśnieniem, przed odkręceniem korka
należy odczekać co najmniej godzinę
od wyłączenia silnika.
Aby uniknąć poparzenia, odkręcić korek
o dwa obroty, co spowoduje spadek
ciśnienia. Gdy ciśnienie spadnie,
odkręcić korek i uzupełnić poziom
płynu.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez motowentylator.
Motowentylator może się włączyć po
w yłączeniu silnika: uważać na przedmioty
lub części odzieży, które mogł yby się
wkręcić w łopatki.
Parametry płynu
Aby zapewnić optymalne zmywanie i uniknąć
zamarzania, nie należy uzupełniać tego płynu
ani zastępować go wodą.
W warunkach zimowych zalecane jest
stosowanie płynu na bazie etanolu lub
metanolu.
Poziom płynu do spryskiwacza szyb /
spryskiwaczy reflektorów
Aby sprawdzić poziom albo uzupełnić
ten płyn w samochodach wyposażonych
w
spryskiwacze reflektorów, należy
unieruchomić pojazd i wyłączyć silnik.
F

P
rzed otwarciem pokrywy silnika upewnić
się, że silnik jest wyłączony.
F

O
dkręcić korek zbiornika płynu do
spryskiwacza szyb. F

Chwycić i ścisnąć wskaźnik poziomu, aby zaślepić
jego otwór łączący z atmosferą.
F Wyjąć całkowicie wskaźnik ze zbiornika, aby
odczytać poziom w przezroczystej części wskaźnika.
F W razie potrzeby uzupełnić płyn.F Zamknąć zbiornik korkiem i zamknąć pokrywę komory silnika.

251
DS5_pl_Chap09_verifications_ed01-2015

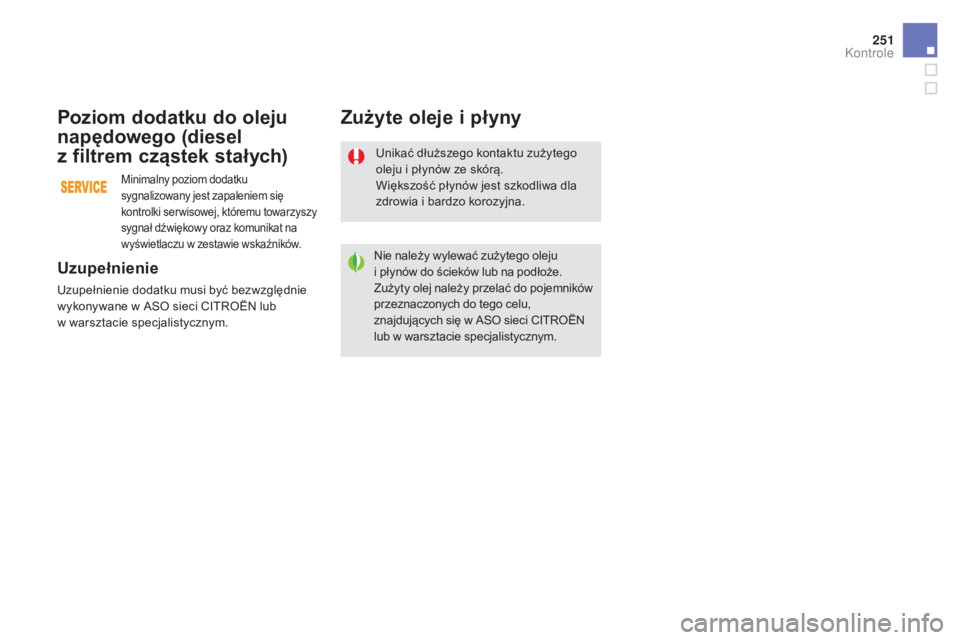

Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju
i
płynów do ścieków lub na podłoże.
Zużyty olej należy przelać do pojemników
przeznaczonych do tego celu,
znajdujących się w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
Zużyte oleje i płyny
Uzupełnienie
Uzupełnienie dodatku musi być bezwzględnie
wykonywane w ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Poziom dodatku do oleju
napędowego (diesel
z
f
iltrem cząstek stałych)
Minimalny poziom dodatku
sygnalizowany jest zapaleniem siÄ™
kontrolki ser wisowej, któremu towarzyszy
sygnał dźwiękowy oraz komunikat na
wyświetlaczu w zestawie wskaźników.
Kontrole

DS5_pl_Chap09_verifications_ed01-2015

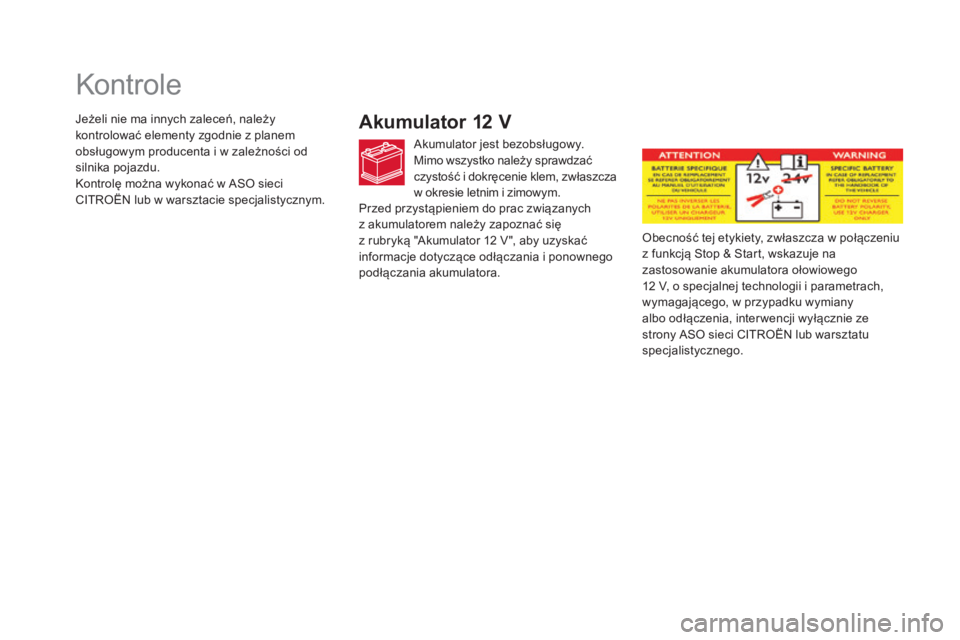

Kontrole
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy sprawdzać
czystość i dokręcenie klem, zwłaszcza
w okresie letnim i zimowym.Obecność tej etykiety, zwłaszcza w
połączeniu
z funkcjÄ… Stop & Start, wskazuje na
zastosowanie akumulatora ołowiowego
12
V, o specjalnej technologii i parametrach,
wymagajÄ…cego, w przypadku wymiany
albo odłączenia, inter wencji wyłącznie ze
strony ASO sieci CITROËN lub warsztatu
specjalistycznego.
Jeżeli nie ma innych zaleceń, należy
kontrolować elementy zgodnie z planem
obsługowym producenta i w zależności od
silnika pojazdu.
Kontrolę można wykonać w ASO sieci
CITROËN lub w warsztacie specjalistycznym.
Przed przystÄ…pieniem do prac zwiÄ…zanych
z akumulatorem należy zapoznać się
z

rubryką "Akumulator 12 V ", aby uzyskać
informacje dotyczące odłączania i ponownego
podłączania akumulatora.

253
DS5_pl_Chap09_verifications_ed01-2015

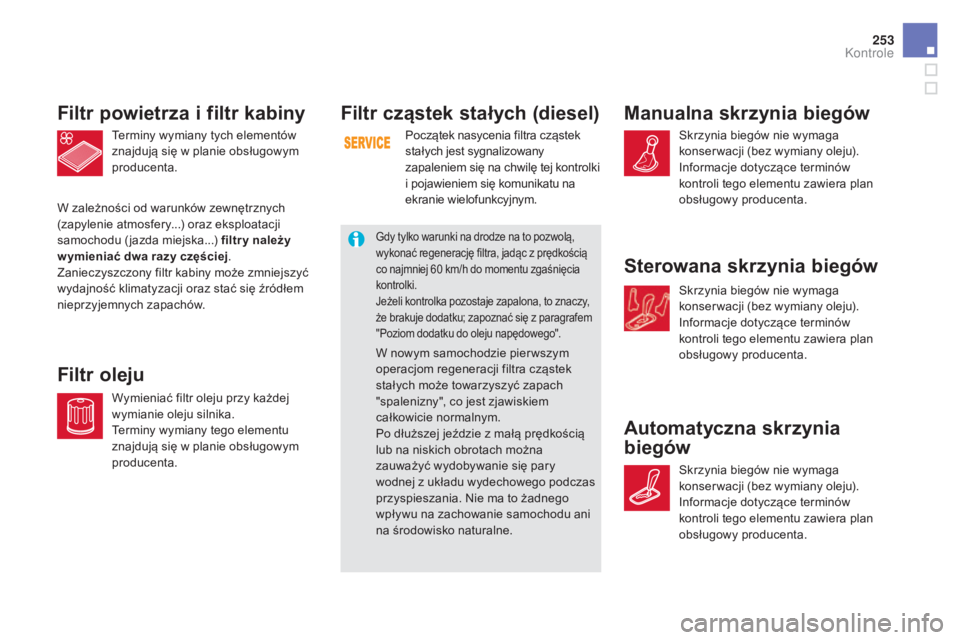

Filtr cząstek stałych (diesel)
PoczÄ…tek nasycenia filtra czÄ…stek
stałych jest sygnalizowany
zapaleniem siÄ™ na chwilÄ™ tej kontrolki
i pojawieniem siÄ™ komunikatu na
ekranie wielofunkcyjnym.
Gdy tylko warunki na drodze na to pozwolÄ…,
wykonać regenerację filtra, jadąc z prędkością
co najmniej 60 km/h do momentu zgaśnięcia
kontrolki.
Jeżeli kontrolka pozostaje zapalona, to znaczy,
że brakuje dodatku; zapoznać się z paragrafem
"Poziom dodatku do oleju napędowego".
W nowym samochodzie pier wszym
operacjom regeneracji filtra czÄ…stek
stałych może towarzyszyć zapach
"spalenizny", co jest zjawiskiem
całkowicie normalnym.
Po dłuższej jeździe z małą prędkością
lub na niskich obrotach można
zauważyć wydobywanie się pary
wodnej z układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani
na środowisko naturalne.
Terminy wymiany tych elementów
znajdują się w planie obsługowym
producenta.
Filtr powietrza i filtr kabiny
Wymieniać filtr oleju przy każdej
wymianie oleju silnika.
Terminy wymiany tego elementu
znajdują się w planie obsługowym
producenta.
Filtr oleju
W zależności od warunków zewnętrznych
(zapylenie atmosfery...) oraz eksploatacji
samochodu ( jazda miejska...) filtr y należy
w ymieniać dwa razy częściej
.
Zanieczyszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źródłem
nieprzyjemnych zapachów.
Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Sterowana skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Kontrole

DS5_pl_Chap09_verifications_ed01-2015

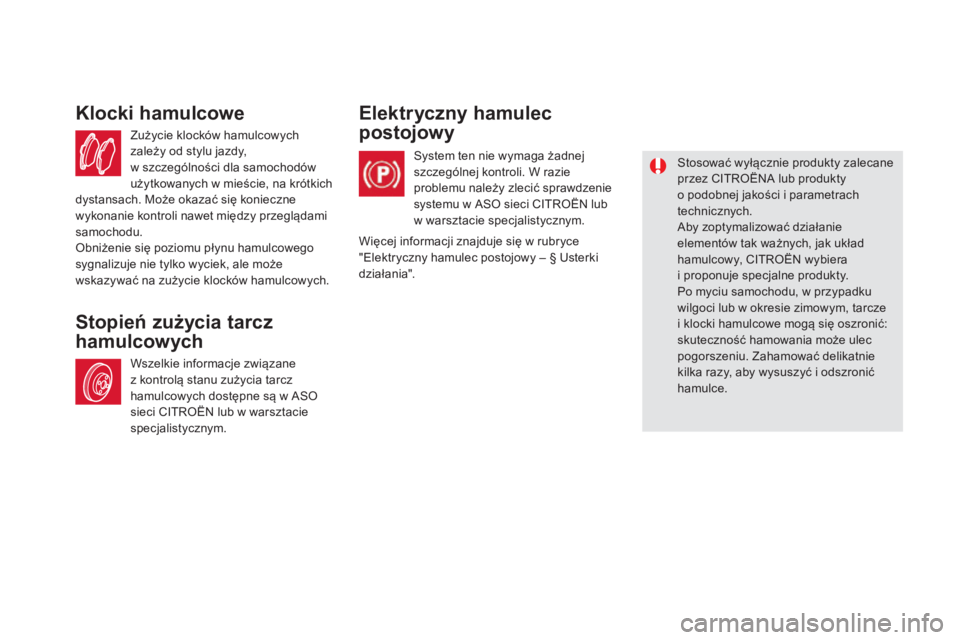

Zużycie klocków hamulcowych
zależy od stylu jazdy,
w szczególności dla samochodów
użytkowanych w mieście, na krótkich
dystansach. Może okazać się konieczne
wykonanie kontroli nawet między przeglądami
samochodu.
Obniżenie się poziomu płynu hamulcowego
sygnalizuje nie tylko wyciek, ale może
wskazywać na zużycie klocków hamulcowych.
Klocki hamulcowe
Wszelkie informacje zwiÄ…zane
z kontrolą stanu zużycia tarcz
hamulcowych dostępne są w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.
Stopień zużycia tarcz
hamulcowych Elektryczny hamulec
postojowy
System ten nie wymaga żadnej
szczególnej kontroli. W razie
problemu należy zlecić sprawdzenie
systemu w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Stosować wyłącznie produkty zalecane
przez CITROËNA lub produkty
o
podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak układ
hamulcowy, CITROËN wybiera
i
proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie
kilka razy, aby wysuszyć i odszronić
hamulce.
Więcej informacji znajduje się w rubryce
"Elektryczny hamulec postojowy – § Usterki
działania".

255
DS5_pl_Chap09_verifications_ed01-2015
Dodatek AdBlue® i system SCR
do silników Diesla BlueHDi
Aby chronić środowisko i zapewnić
przestrzeganie nowej normy Euro 6,
nie zmniejszając przy tym osiągów i nie
zwiększając zużycia paliwa w silnikach Diesla,
CITROËN wyposażył swoje samochody
w
urządzenie, które łączy w sobie system SCR
(Selektywnej Redukcji Katalitycznej) z filtrem
cząstek stałych (FAP) w celu uzdatniania
spalin.
System SCR
Za pomocą dodatku zwanego AdBlue®
zawierającego mocznik katalizator przekształca
do 85% tlenków azotu (NOx) na azot i wodę,
które są nieszkodliwe dla zdrowia i środowiska. Dodatek AdBlue
® mieści się w specjalnym
zbiorniku, umieszczonym pod bagażnikiem
w tylnej części samochodu. Jego pojemność
wynosi 17 litrów: umożliwia to przebieg około
20 000 km przed włączeniem się urządzenia
alarmowego, które ostrzega kierowcę, gdy
zawartość zbiornika pozwala na przejechanie
tylko 2400 km.
W trakcie każdego zaprogramowanego
przeglądu w ASO sieci CITROËN albo
w

warsztacie specjalistycznym zbiornik
dodatku AdBlue
® jest całkowicie napełniany,
aby zapewnić prawidłowe działanie
systemu

SCR.
Jeżeli szacunkowy przebieg pomiędzy dwoma
kolejnymi przeglÄ…dami przekracza granicÄ™
20 000 km, zalecamy udanie siÄ™ do ASO sieci
CITROËN lub do warsztatu specjalistycznego,
aby uzupełnić ilość dodatku. Gdy zbiornik AdBlue
® jest pusty,
zainstalowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
Gdy system SCR jest uszkodzony,
poziom emisji zanieczyszczeń
przez samochód nie odpowiada już
przepisom Euro 6: Państwa samochód
zaczyna zanieczyszczać środowisko.
W przypadku potwierdzonej awarii
systemu SCR, należy udać się jak
najszybciej do ASO sieci CITROËN
albo do warsztatu specjalistycznego:
po przebyciu 1100 km włączy się
automatycznie urzÄ…dzenie, aby
uniemożliwić uruchomienie silnika.
Kontrole

DS5_pl_Chap09_verifications_ed01-2015

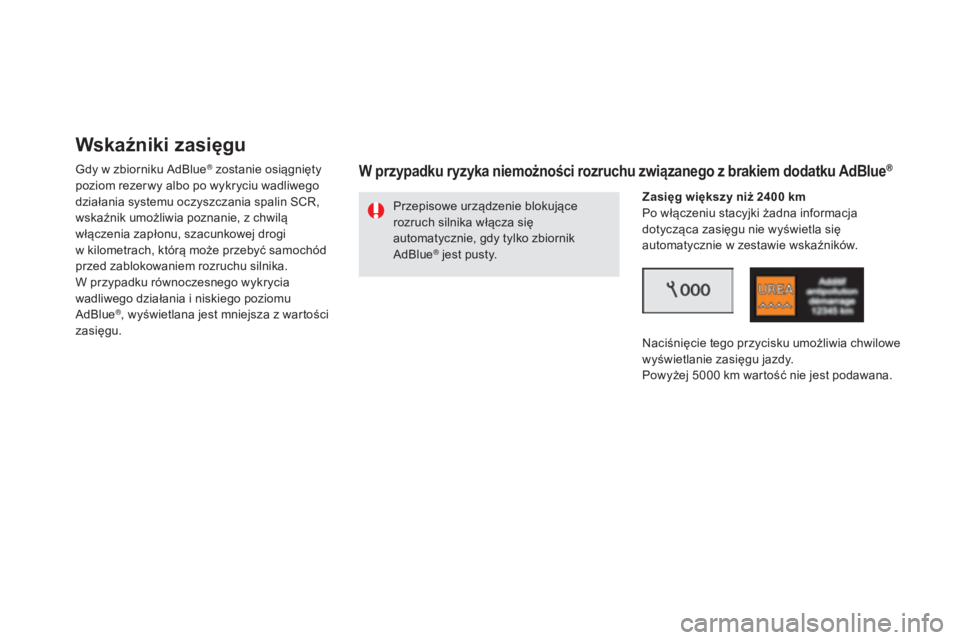

Wskaźniki zasięgu
Gdy w zbiorniku AdBlue® zostanie osiągnięty
poziom rezer wy albo po wykryciu wadliwego
działania systemu oczyszczania spalin SCR,
wskaźnik umożliwia poznanie, z chwilą
włączenia zapłonu, szacunkowej drogi
w

kilometrach, którą może przebyć samochód
przed zablokowaniem rozruchu silnika.
W przypadku równoczesnego wykrycia
wadliwego działania i niskiego poziomu
AdBlue
®, wyświetlana jest mniejsza z wartości
zasięgu.
W przypadku ryzyka niemożności rozruchu związanego z brakiem dodatku AdBlue®
Przepisowe urzÄ…dzenie blokujÄ…ce
rozruch silnika włącza się
automatycznie, gdy tylko zbiornik
AdBlue
® jest pusty. Zasięg większy niż 2400 km
Po włączeniu stacyjki żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w zestawie wskaźników.
Naciśnięcie tego przycisku umożliwia chwilowe
wyświetlanie zasięgu jazdy.
Powyżej 5000 km wartość nie jest podawana.

257
DS5_pl_Chap09_verifications_ed01-2015
Z chwilą włączenia stacyjki zapala się wskaźnik
UREA wraz z towarzyszącym sygnałem
dźwiękowym i wyświetleniem komunikatu
(np. "Uzupełnij dodatek układu oczyszczania
spalin: Rozruch zabroniony za 1500 km")
informującego o zasięgu jazdy wyrażonym
w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
300 km, dopóki zapas dodatku w zbiorniku nie
zostanie uzupełniony.
Należy skontaktować się z ASO sieci
CITROËN albo z warsztatem specjalistycznym,
aby uzupełnić zapas dodatku AdBlue
®.
Zapas dodatku można także uzupełnić we
własnym zakresie.
Patrz paragraf "Uzupełnianie dodatku
AdBlue
®".
Zasięg między 600 i 2400 km
Z chwilą włączenia stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA wraz
z towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu (np. "Uzupełnij
dodatek układu oczyszczania spalin: Rozruch
zabroniony za 600 km") informującego o zasięgu
jazdy wyrażonym w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki zapas dodatku w zbiorniku nie
zostanie uzupełniony.
Należy skontaktować się z ASO sieci CITROËN
albo z warsztatem specjalistycznym, aby
uzupełnić zapas dodatku AdBlue
®.
Zapas dodatku można także uzupełnić we
własnym zakresie.
Patrz paragraf "Uzupełnianie dodatku AdBlue
®".
W przeciwnym wypadku nie będzie możliwe
ponowne uruchomienie samochodu. Zasięg między 0 i 600 km
Po włączeniu stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA wraz
z towarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu "Napełnić dodatek
układu oczyszczania spalin: Rozruch zabroniony".
Zbiornik AdBlue
® jest pusty: przepisowe
urządzenie blokujące rozruch uniemożliwia
ponowne uruchomienie silnika. Awaria zwiÄ…zana z brakiem dodatku AdBlue
®
Aby móc ponownie uruchomić silnik, zalecamy
skontaktowanie się z ASO sieci CITROËN
albo z warsztatem specjalistycznym w celu
uzupełnienia właściwą ilość dodatku. Jeżeli
wykonuje się tę operację we własnym zakresie,
należy koniecznie wlać do zbiornika co
najmniej 3,8 litra AdBlue
®.
Patrz paragraf "Uzupełnianie dodatku
AdBlue
®".
Kontrole

DS5_pl_Chap09_verifications_ed01-2015
Jeżeli jest to chwilowa niesprawność,
alarm znika w trakcie następnej jazdy,
po kontroli autodiagnostyki systemu
oczyszczania spalin SCR.
UrzÄ…dzenie blokujÄ…ce rozruch silnika
włącza się automatycznie po przebyciu
ponad 1100 km po potwierdzeniu
usterki systemu czystości spalin
SCR. Należy możliwie jak najszybciej
zlecić sprawdzenie systemu w ASO
sieci CITROËN albo w warsztacie
specjalistycznym.
Kontrolki UREA, SERVICE i autodiagnostyki
silnika się zapalają oraz towarzyszy im sygnał
dźwiękowy i wyświetlenie komunikatu "Usterka
oczyszczania spalin".
Alarm włącza się podczas jazdy, gdy
niesprawność jest wykryta po raz pier wszy,
następnie po włączeniu stacyjki przy kolejnej
jeździe, dopóki utrzymuje się przyczyna
niesprawności. W przypadku w ykr ycia
niesprawności
Jeżeli niesprawność systemu SCR potwierdzi
się (po przejechaniu 50 km z ciągłym
wyświetlaniem sygnału niesprawności),
zapalajÄ… siÄ™ kontrolki SERVICE
i autodiagnostyki silnika oraz miga kontrolka
UREA wraz z towarzyszącym sygnałem
dźwiękowym i wyświetleniem komunikatu
(np. "Usterka oczyszczania spalin: Rozruch
zabroniony za 300 km") podającego zasięg
jazdy wyrażony w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki nieprawność systemu
oczyszczania spalin SCR siÄ™ utrzymuje.
Alarm jest ponawiany po włączeniu stacyjki.
Należy możliwie jak najszybciej skontaktować
się z ASO sieci CITROËN albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie będą mogli
Państwo ponownie uruchomić samochodu. Podczas fazy dozwolonej jazdy
(pomiędzy 1100 km i 0 km)
W przypadku wykrycia niesprawności systemu oczyszczania spalin SCR
