CITROEN DS5 2015 Kezelési útmutató (in Hungarian)

209
DS5_hu_Chap08_info-pratiques_ed01-2015

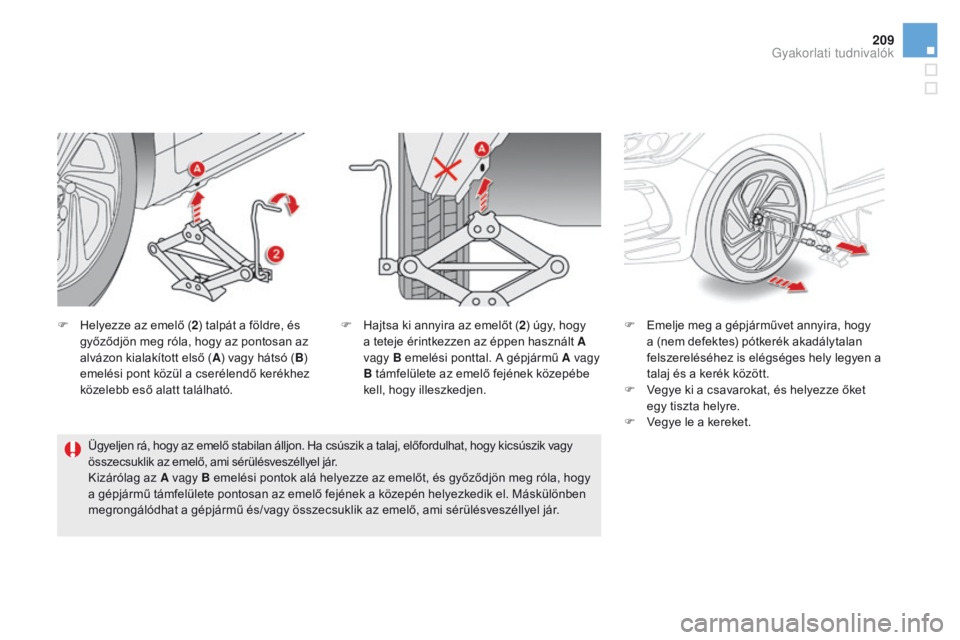

F Helyezze az emelő (2) talpát a földre, és
győződjön meg róla, hogy az pontosan az
alvázon kialakított első ( A) vagy hátsó ( B)
emelési pont közül a cserélendő kerékhez
közelebb eső alatt található. F
E melje meg a gépjárművet annyira, hogy
a (nem defektes) pótkerék akadálytalan
felszereléséhez is elégséges hely legyen a
talaj és a kerék között.
F

V
egye ki a csavarokat, és helyezze őket
egy tiszta helyre.
F

V
egye le a kereket.
F
H ajtsa ki annyira az emelőt (
2) úgy, hogy
a teteje érintkezzen az éppen használt A
vagy B emelési ponttal. A gépjármű A vagy
B támfelülete az emelő fejének közepébe
kell, hogy illeszkedjen.
Ügyeljen rá, hogy az emelő stabilan álljon. Ha csúszik a talaj, előfordulhat, hogy kicsúszik vagy
összecsuklik az emelő, ami sérülésveszéllyel jár.
Kizárólag az A vagy B emelési pontok alá helyezze az emelőt, és győződjön meg róla, hogy
a gépjármű támfelülete pontosan az emelő fejének a közepén helyezkedik el. Máskülönben
megrongálódhat a gépjármű és/vagy összecsuklik az emelő, ami sérülésveszéllyel jár.
Gyakorlati tudnivalók

DS5_hu_Chap08_info-pratiques_ed01-2015

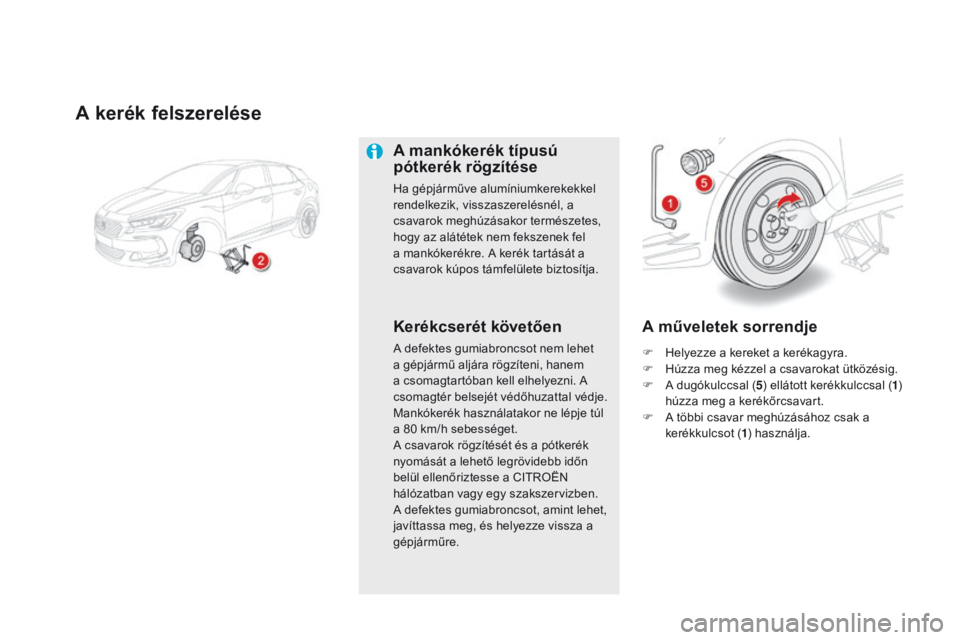

A kerék felszerelése
A mankókerék típusú
pótkerék rögzítése
Ha gépjárműve alumíniumkerekekkel
rendelkezik, visszaszerelésnél, a
csavarok meghúzásakor természetes,
hogy az alátétek nem fekszenek fel
a mankókerékre. A kerék tartását a
csavarok kúpos támfelülete biztosítja.
Kerékcserét követően
A defektes gumiabroncsot nem lehet
a gépjármű aljára rögzíteni, hanem
a csomagtartóban kell elhelyezni. A
csomagtér belsejét védőhuzattal védje.
Mankókerék használatakor ne lépje túl
a 80 km/h sebességet.
A csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn
belül ellenőriztesse a CITROËN
hálózatban vagy egy szakszervizben.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és helyezze vissza a
gépjárműre.
A műveletek sorrendje
F Helyezze a kereket a kerékagyra.
F H úzza meg kézzel a csavarokat ütközésig.
F

A d
ugókulccsal ( 5) ellátott kerékkulccsal ( 1)
húzza meg a kerékőrcsavart.
F

A t
öbbi csavar meghúzásához csak a
kerékkulcsot ( 1) használja.

2 11
DS5_hu_Chap08_info-pratiques_ed01-2015

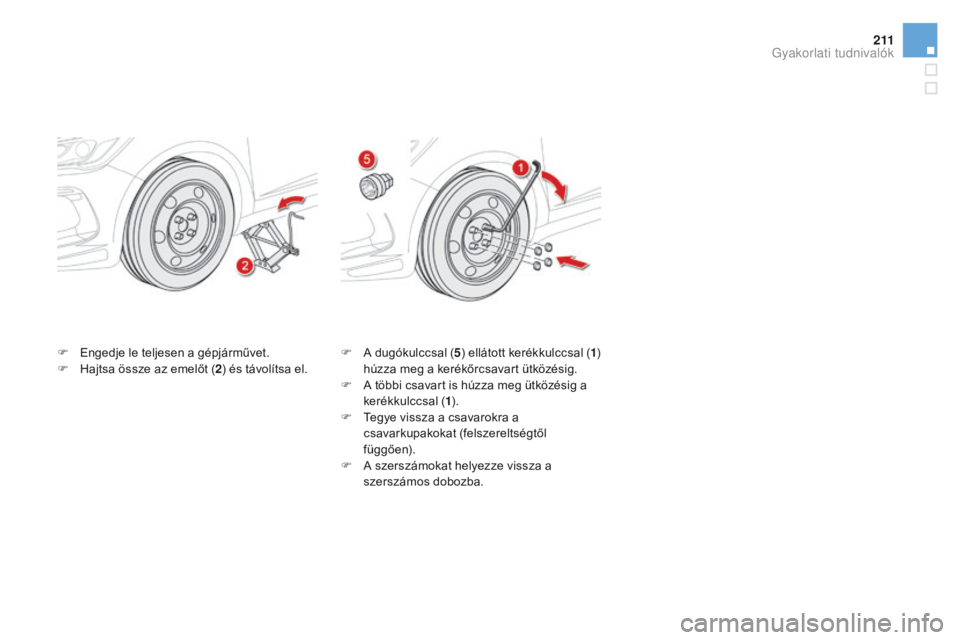

F Engedje le teljesen a gépjárművet.
F H ajtsa össze az emelőt ( 2) és távolítsa el. F
A d ugókulccsal (5) ellátott kerékkulccsal ( 1)
húzza meg a kerékőrcsavart ütközésig.
F

A t
öbbi csavart is húzza meg ütközésig a
kerékkulccsal ( 1).
F

T
egye vissza a csavarokra a
csavarkupakokat (felszereltségtől
függően).
F

A s
zerszámokat helyezze vissza a
szerszámos dobozba.
Gyakorlati tudnivalók

DS5_hu_Chap08_info-pratiques_ed01-2015

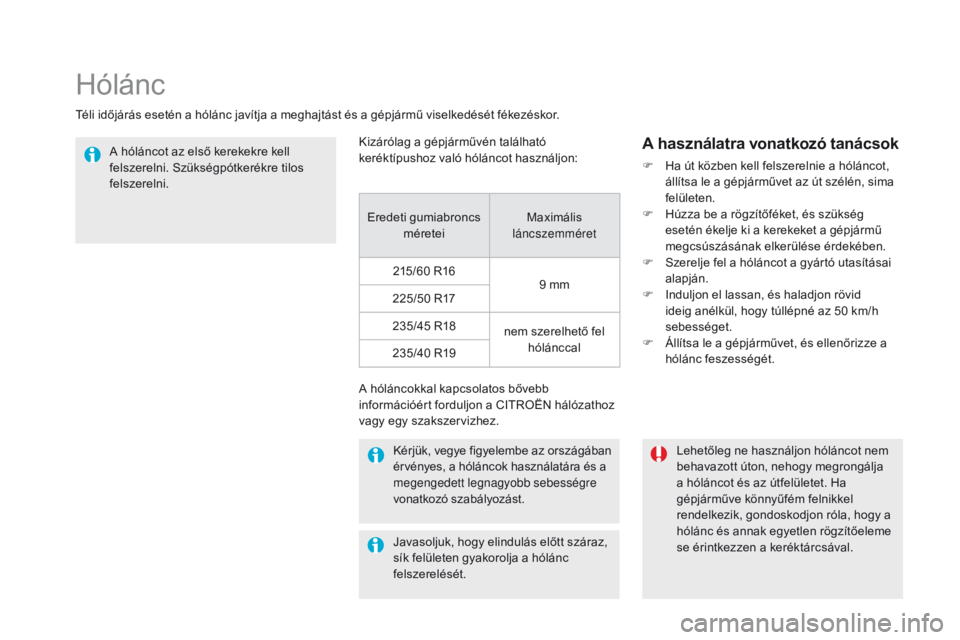

Hólánc
Téli időjárás esetén a hólánc javítja a meghajtást és a gépjármű viselkedését fékezéskor.A hóláncot az első kerekekre kell
felszerelni. Szükségpótkerékre tilos
felszerelni.
Kérjük, vegye figyelembe az országában
érvényes, a hóláncok használatára és a
megengedett legnagyobb sebességre
vonatkozó szabályozást.
A használatra vonatkozó tanácsok
F Ha út közben kell felszerelnie a hóláncot, állítsa le a gépjárművet az út szélén, sima
felületen.
F

H
úzza be a rögzítőféket, és szükség
esetén ékelje ki a kerekeket a gépjármű
megcsúszásának elkerülése érdekében.
F

S
zerelje fel a hóláncot a gyártó utasításai
alapján.
F

I
nduljon el lassan, és haladjon rövid
ideig anélkül, hogy túllépné az 50 km/h
sebességet.
F

Á
llítsa le a gépjárművet, és ellenőrizze a
hólánc feszességét.
Lehetőleg ne használjon hóláncot nem
behavazott úton, nehogy megrongálja
a hóláncot és az útfelületet. Ha
gépjárműve könnyűfém felnikkel
rendelkezik, gondoskodjon róla, hogy a
hólánc és annak egyetlen rögzítőeleme
se érintkezzen a keréktárcsával.
Kizárólag a gépjárművén található
keréktípushoz való hóláncot használjon:
Eredeti gumiabroncs méretei Maximális
láncszemméret
215/60

R16 9

mm
225/50

R17
235/45

R18 nem szerelhető fel
hólánccal
235/40

R19
A hóláncokkal kapcsolatos bővebb
információért forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Javasoljuk, hogy elindulás előtt száraz,
sík felületen gyakorolja a hólánc
felszerelését.

213
DS5_hu_Chap08_info-pratiques_ed01-2015

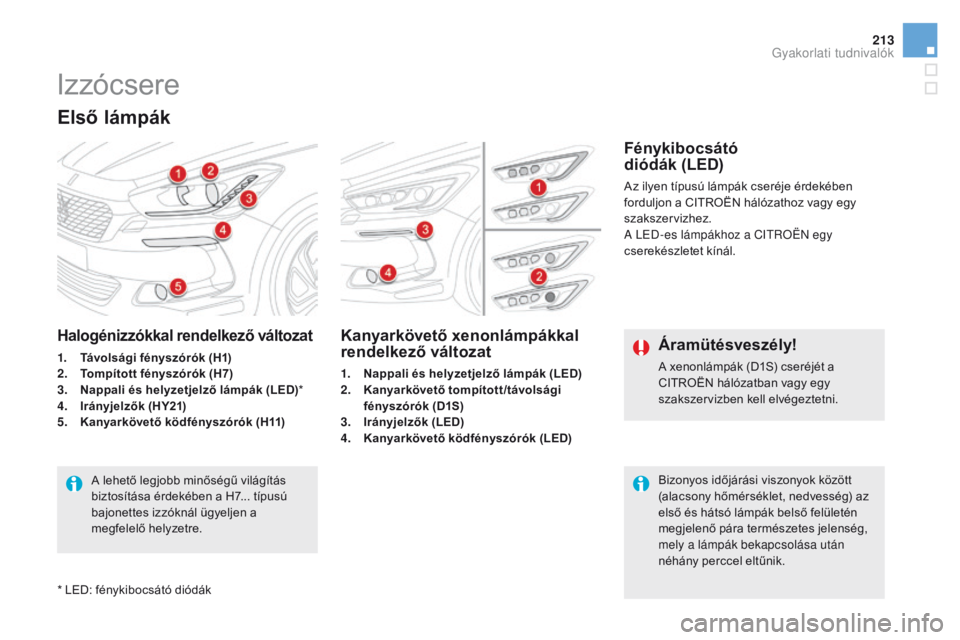

Izzócsere
Első lámpák
Kanyarkövető xenonlámpákkal
rendelkező változat
1. Nappali és helyzetjelző lámpák (LED)
2. Kanyarkövető tompított/távolsági
fényszórók (D1S)
3.
I

rányjelzők (LED)
4.
K

anyarkövető ködfényszórók (LED)
Halogénizzókkal rendelkező változat
1. távolsági fényszórók (H1)
2. to
mpított fényszórók (H7)
3.
N

appali és helyzetjelző lámpák (LED) *
4.
I

rányjelzők (HY21)
5.
K

anyarkövető ködfényszórók ( H11)
A lehető legjobb minőségű világítás
biztosítása érdekében a H7... típusú
bajonettes izzóknál ügyeljen a
megfelelő helyzetre. Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után
néhány perccel eltűnik.Áramütésveszély!
A xenonlámpák (D1S) cseréjét a
CITROËN hálózatban vagy egy
szakszervizben kell elvégeztetni.
Fénykibocsátó

diódák (LED)
Az ilyen típusú lámpák cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A LED-es lámpákhoz a CITROËN egy
cserekészletet kínál.
* LED: fénykibocsátó diódák
Gyakorlati tudnivalók

DS5_hu_Chap08_info-pratiques_ed01-2015

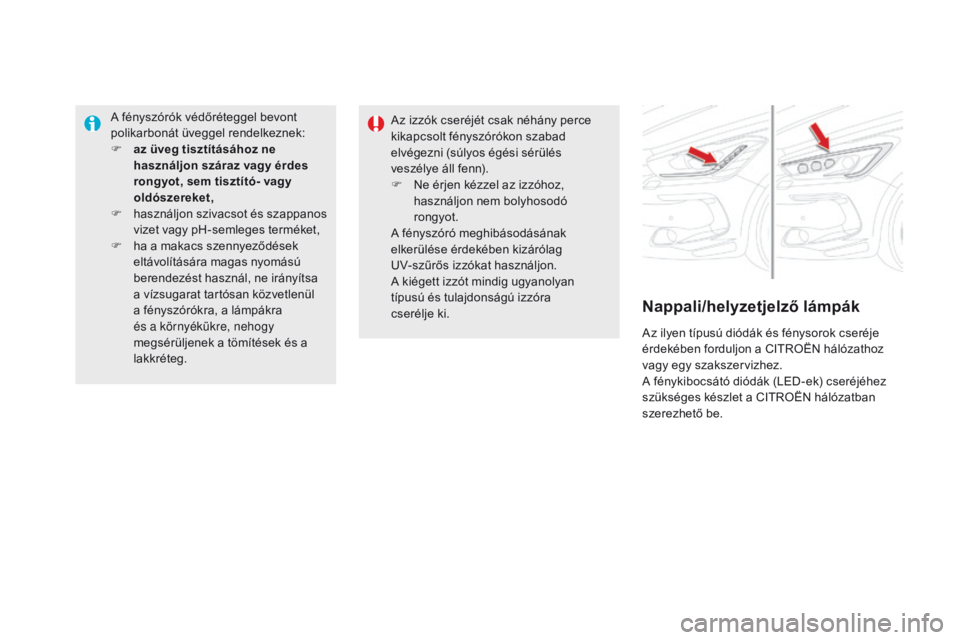

A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F
a
z üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F

h
asználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F

h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra
és a környékükre, nehogy
megsérüljenek a tömítések és a
lakkréteg. Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
F

N
e érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag
UV-szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan
típusú és tulajdonságú izzóra
cserélje
ki.
Nappali/helyzetjelző lámpák
Az ilyen típusú diódák és fénysorok cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
A fénykibocsátó diódák (LED-ek) cseréjéhez
szükséges készlet a CITROËN hálózatban
szerezhető be.

215
DS5_hu_Chap08_info-pratiques_ed01-2015

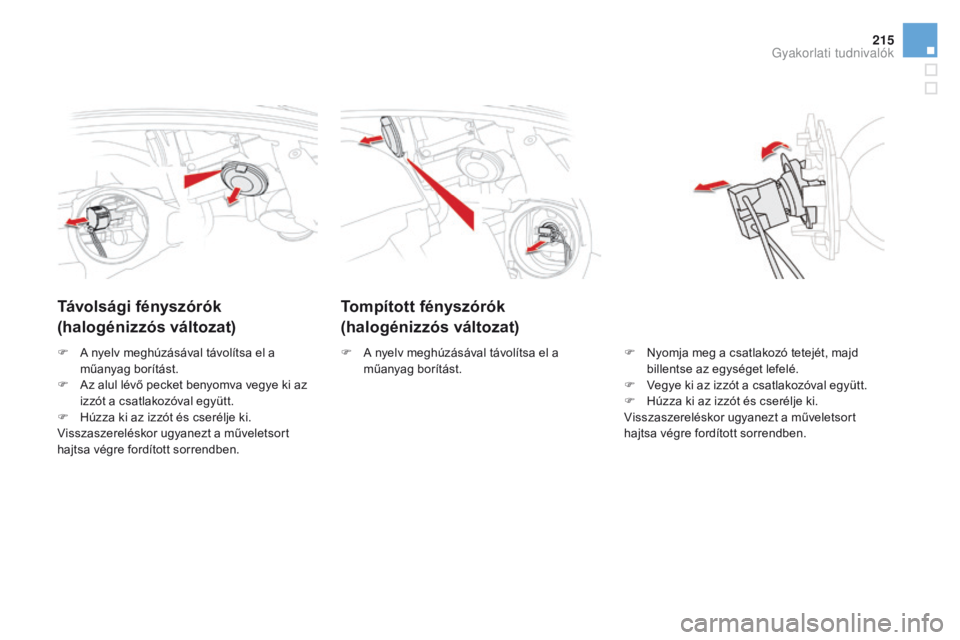

tompított fényszórók
(halogénizzós változat)tá
volsági fényszórók
(halogénizzós változat)
F Nyomja meg a csatlakozó tetejét, majd
billentse az egységet lefelé.
F

V
egye ki az izzót a csatlakozóval együtt.
F

H
úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
F
A n
yelv meghúzásával távolítsa el a
műanyag borítást.
F
A n
yelv meghúzásával távolítsa el a
műanyag borítást.
F

A

z alul lévő pecket benyomva vegye ki az
izzót a csatlakozóval együtt.
F

H

úzza ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Gyakorlati tudnivalók

DS5_hu_Chap08_info-pratiques_ed01-2015

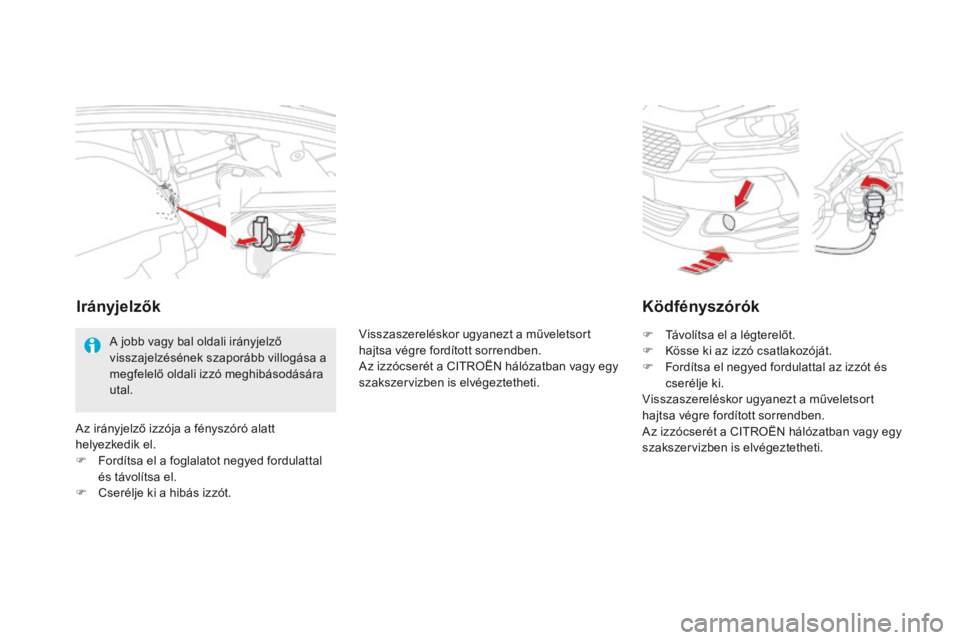

Ködfényszórók
F Távolítsa el a légterelőt.
F K össe ki az izzó csatlakozóját.
F

F
ordítsa el negyed fordulattal az izzót és
cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Az izzócserét a CITROËN hálózatban vagy egy
szakszervizben is elvégeztetheti.
Irányjelzők
A jobb vagy bal oldali irányjelző
visszajelzésének szaporább villogása a
megfelelő oldali izzó meghibásodására
utal.
Az irányjelző izzója a fényszóró alatt
helyezkedik el.
F

F

ordítsa el a foglalatot negyed fordulattal
és távolítsa el.
F

C

serélje ki a hibás izzót. Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Az izzócserét a CITROËN hálózatban vagy egy
szakszervizben is elvégeztetheti.

217
DS5_hu_Chap08_info-pratiques_ed01-2015

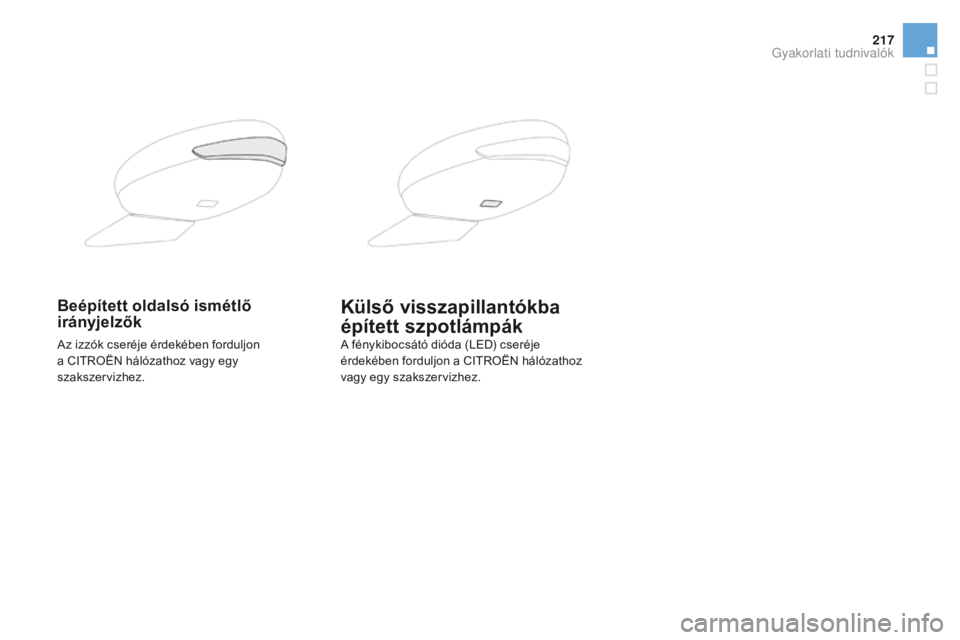

Beépített oldalsó ismétlő
irányjelzőkKülső visszapillantókba
épített szpotlámpák
Az izzók cseréje érdekében forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.A fénykibocsátó dióda (LED) cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
Gyakorlati tudnivalók

DS5_hu_Chap08_info-pratiques_ed01-2015

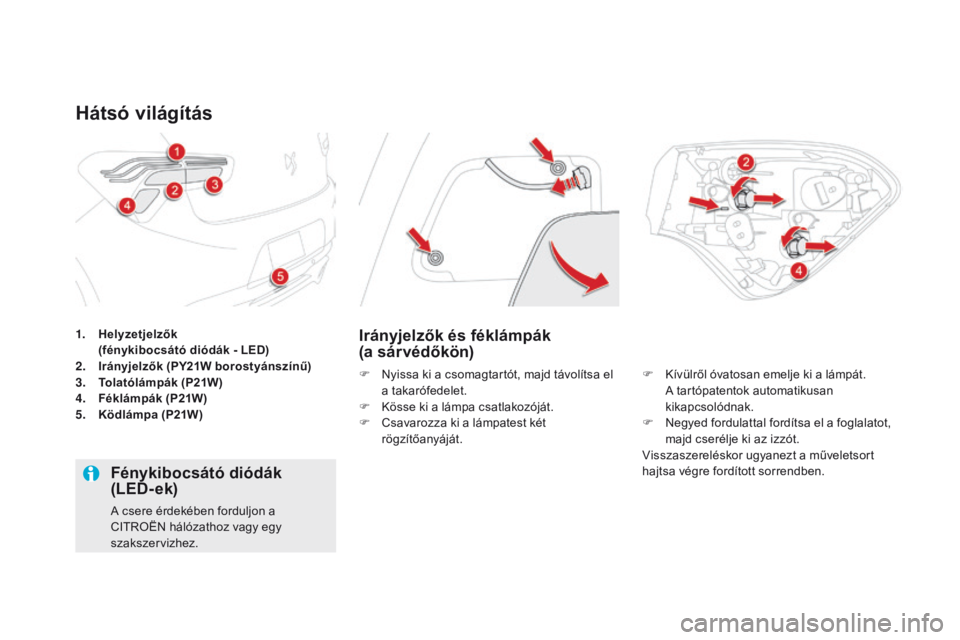

1. Helyzetjelzők
(f énykibocsátó diódák - LED)
2.
I

rányjelzők (PY21W borostyánszínű)
3.
tol

atólámpák (P21W)
4.
F

éklámpák (P21W)
5.
K

ödlámpa (P21W )
Hátsó világítás
Irányjelzők és féklámpák
(a sárvédőkön)
F Nyissa ki a csomagtartót, majd távolítsa el
a takarófedelet.
F

K
össe ki a lámpa csatlakozóját.
F

C
savarozza ki a lámpatest két
rögzítőanyáját. F
K ívülről óvatosan emelje ki a lámpát.
A tartópatentok automatikusan
kikapcsolódnak.
F

N
egyed fordulattal fordítsa el a foglalatot,
majd cserélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Fénykibocsátó diódák
(LED-ek)
A csere érdekében forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez.
