CITROEN DS5 2015 Lietošanas Instrukcija (in Latvian)

259
DS5_lv_Chap09_verifications_ed01-2015

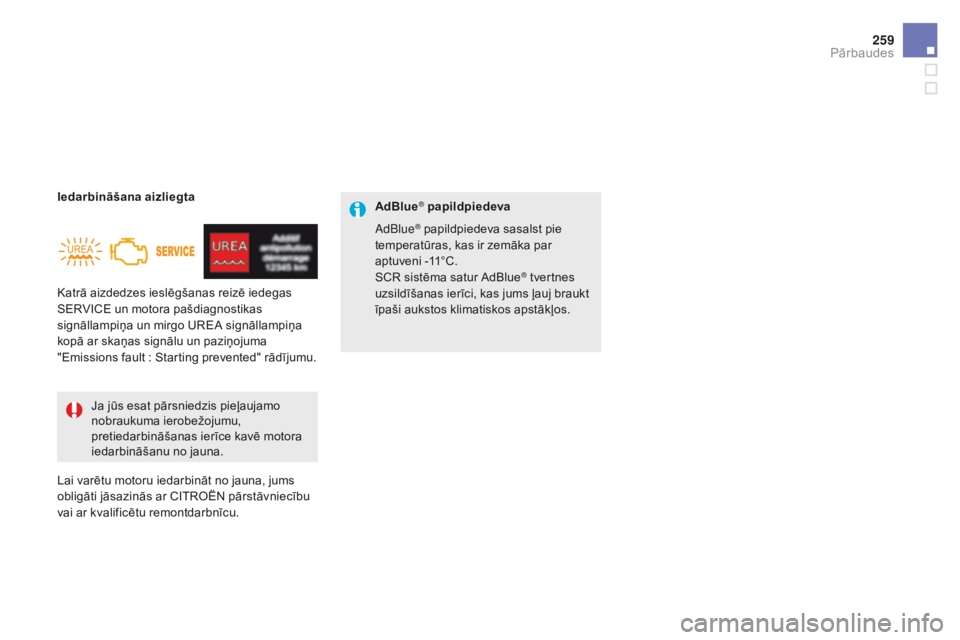

Katrā aizdedzes ieslēgšanas reizē iedegas
SERVICE un motora pašdiagnostikas
signāllampiņa un mirgo UREA signāllampiņa
kopā ar skaņas signālu un paziņojuma
"Emissions fault : Starting prevented" rādījumu.
ie
darbināšana aizliegta
Lai varētu motoru iedarbināt no jauna, jums
obligāti jāsazinās ar CITROËN pārstāvniecību
vai ar kvalificētu remontdarbnīcu. Ja jūs esat pārsniedzis pieļaujamo
nobraukuma ierobežojumu,
pretiedarbināšanas ierīce kavē motora
iedarbināšanu no jauna. AdBlue
® papildpiedeva
AdBlue
® papildpiedeva sasalst pie
temperatūras, kas ir zemāka par
aptuveni -11°C.
SCR sistēma satur AdBlue
® tvertnes
uzsildīšanas ierīci, kas jums ļauj braukt
īpaši aukstos klimatiskos apstākļos.
Pārbaudes

DS5_lv_Chap09_verifications_ed01-2015

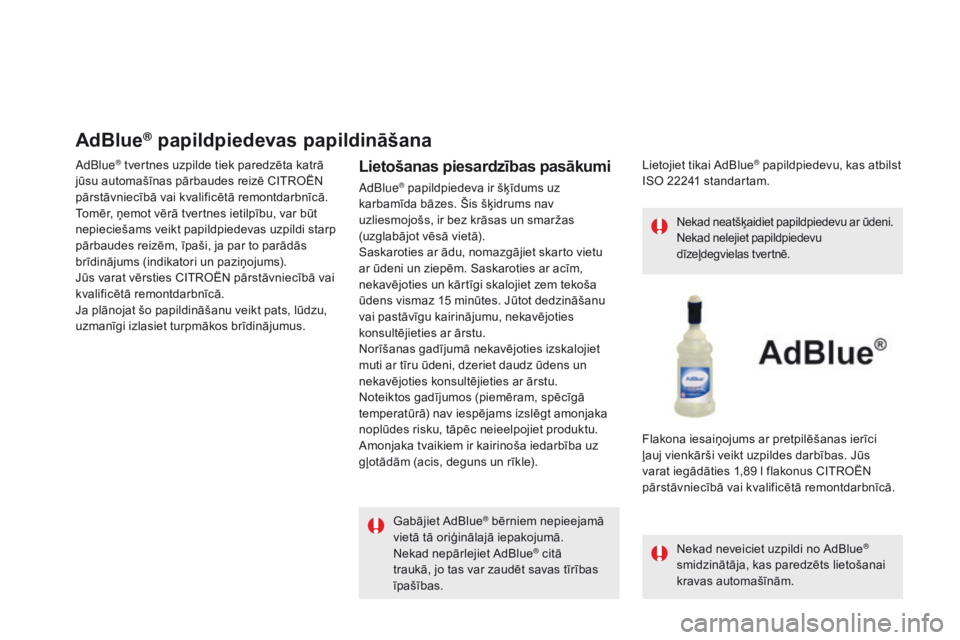

AdBlue® papildpiedevas papildināšana
AdBlue® tvertnes uzpilde tiek paredzēta katrā
jūsu automašīnas pārbaudes reizē CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
Tomēr, ņemot vērā tvertnes ietilpību, var būt
nepieciešams veikt papildpiedevas uzpildi starp
pārbaudes reizēm, īpaši, ja par to parādās
brīdinājums (indikatori un paziņojums).
Jūs varat vērsties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Ja plānojat šo papildināšanu veikt pats, lūdzu,
uzmanīgi izlasiet turpmākos brīdinājumus.Lietošanas piesardzības pasākumi
AdBlue® papildpiedeva ir šķīdums uz
karbamīda bāzes. Šis šķidrums nav
uzliesmojošs, ir bez krāsas un smaržas
(uzglabājot vēsā vietā).
Saskaroties ar ādu, nomazgājiet skarto vietu
ar ūdeni un ziepēm. Saskaroties ar acīm,
nekavējoties un kārtīgi skalojiet zem tekoša
ūdens vismaz 15 minūtes. Jūtot dedzināšanu
vai pastāvīgu kairinājumu, nekavējoties
konsultējieties ar ārstu.
Norīšanas gadījumā nekavējoties izskalojiet
muti ar tīru ūdeni, dzeriet daudz ūdens un
nekavējoties konsultējieties ar ārstu.
Noteiktos gadījumos (piemēram, spēcīgā
temperatūrā) nav iespējams izslēgt amonjaka
noplūdes risku, tāpēc neieelpojiet produktu.
Amonjaka tvaikiem ir kairinoša iedarbība uz
gļotādām (acis, deguns un rīkle).
Gabājiet AdBlue
® bērniem nepieejamā
vietā tā oriģinālajā iepakojumā.
Nekad nepārlejiet AdBlue
® citā
traukā, jo tas var zaudēt savas tīrības
īpašības. Lietojiet tikai AdBlue
® papildpiedevu, kas atbilst
ISO 22241 standartam.
Nekad neatšķaidiet papildpiedevu ar ūdeni.
Nekad nelejiet papildpiedevu
dīzeļdegvielas tvertnē.
Nekad neveiciet uzpildi no AdBlue®
smidzinātāja, kas paredzēts lietošanai
kravas automašīnām.
Flakona iesaiņojums ar pretpilēšanas ierīci
ļauj vienkārši veikt uzpildes darbības. Jūs
varat iegādāties 1,89 l flakonus CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.

261
DS5_lv_Chap09_verifications_ed01-2015
Neuzglabājiet AdBlue® flakonus savā
automašīnā. Pirms uzpildes veikšanas pārbaudiet, vai
automašīna novietota nekustīgi uz līdzenas un
horizontālas virsmas.
Pirms AdBlue
® papildvielas uzpildes ziemas
laikā pārliecinieties, ka temperatūra ir augstāka
par -11°C, jo uzpilde nav iespējama, ja piedeva
ir sasalusi. Novietojiet automašīnu vietā ar
mērenāku temperatūru uz vairākām stundām,
lai papildināšana būtu iespējama.

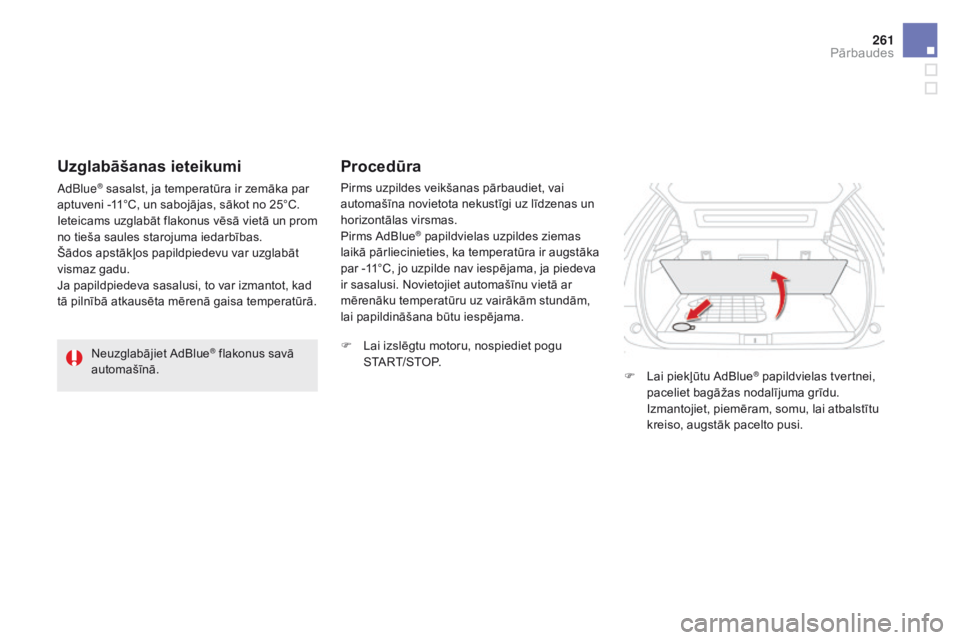

Procedūra
F Lai izslēgtu motoru, nospiediet pogu START/STOP. F

L
ai piekļūtu AdBlue
® papildvielas tvertnei,
paceliet bagāžas nodalījuma grīdu.
Izmantojiet, piemēram, somu, lai atbalstītu
kreiso, augstāk pacelto pusi.
uzglabāšanas ieteikumi
AdBlue® sasalst, ja temperatūra ir zemāka par
aptuveni -11°C, un sabojājas, sākot no 25°C.
Ieteicams uzglabāt flakonus vēsā vietā un prom
no tieša saules starojuma iedarbības.
Šādos apstākļos papildpiedevu var uzglabāt
vismaz gadu.
Ja papildpiedeva sasalusi, to var izmantot, kad
tā pilnībā atkausēta mērenā gaisa temperatūrā.
Pārbaudes

DS5_lv_Chap09_verifications_ed01-2015

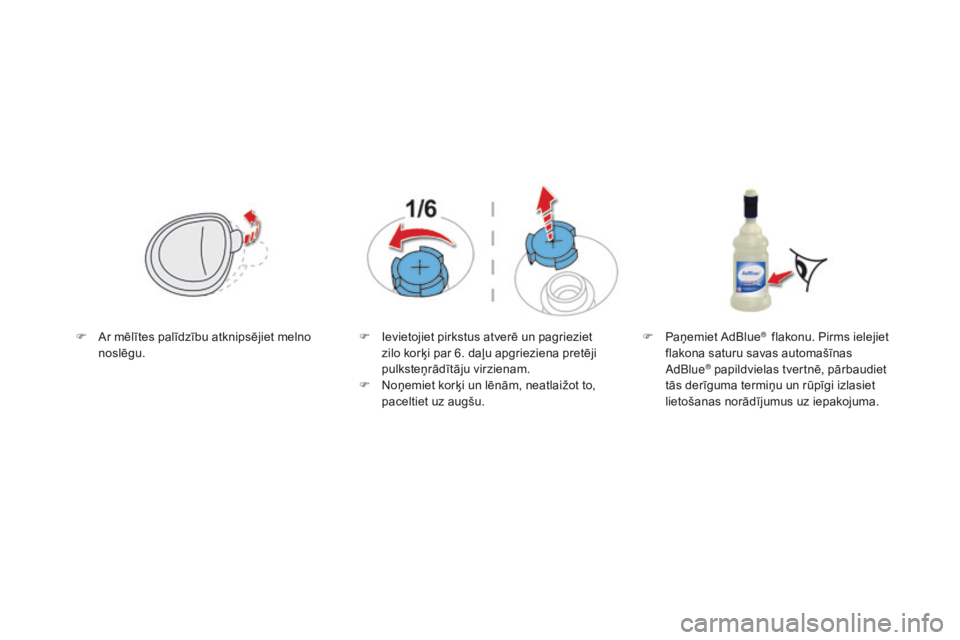

F Ar mēlītes palīdzību atknipsējiet melno noslēgu. F
I evietojiet pirkstus atverē un pagrieziet
zilo korķi par 6. daļu apgrieziena pretēji
pulksteņrādītāju virzienam.
F

N
oņemiet korķi un lēnām, neatlaižot to,
paceltiet uz augšu. F
P aņemiet AdBlue® flakonu. Pirms ielejiet
flakona saturu savas automašīnas
AdBlue
® papildvielas tvertnē, pārbaudiet
tās derīguma termiņu un rūpīgi izlasiet
lietošanas norādījumus uz iepakojuma.

263
DS5_lv_Chap09_verifications_ed01-2015
F Ja pildot papildvielu kaut kas ir notecējis, notīriet ar mitru drānu.
F

N
ovietojiet atpakaļ zilo korķi uz tvertnes
atveres un pagrieziet par 6. daļu
apgrieziena pulksteņa rādītāju virzienā līdz
atdurei.
F

N
omainiet melno noslēgu, to nostiprinot
lūkā.
F

N
olaidiet bagāžas nodalījuma grīdu un
aizveriet pārsegu.
Svarīgi

! Ja jūsu automašīnas
AdBlue
® papildvielas tvertne ir pilnībā
iztukšota - ko apstiprina brīdinājuma
paziņojumi par neiespējamu dzinēja
iedarbināšanu
- jums obligāti jāveic
uzpilde par vismaz 3,8 litriem. Tie ir divi
1,89 l flakoni. Ja papildpiedeva izšļakstījusies,
nekavējoties noskalojiet ar aukstu
ūdeni vai notīriet ar mitru drānu.
Ja papildpiedeva kristalizējusies,
notīriet to ar sūkli un karstu ūdeni.Svarīgi ! G
a dījumā, ja papildināšana
tikusi veikta pēc tam, kad papildpiedeva
pilnībā beigusies , par ko parādījies
paziņojums "Top up emissions
additive
: Starting prevented" (Pievienot
pretpiesārņojuma piedevu
: Iedarbināšana
aizliegta), jums jānogaida vismaz 5
minūtes,
pirms no jauna ieslēdzat aizdedzi,
neatverot vadītāja dur vis, neatslēdzot
automašīnu, neizmantojot sistēmu
"Brīvroku piekļuve un ieslēgšana",
neievietojot elektronisko atslēgu tās
lasītājā.
Ieslēdziet aizdedzi, tad, pēc 10 sekundēm,
iedarbiniet motoru.
Neizmetiet AdBlue® flakonus kopā
ar sadzīves atkritumiem. Izmetiet
tos speciālajos konteineros vai
nogādājiet tos atpakaļ jūsu pārdošanas
pārstāvniecībā.
Pārbaudes

DS5_lv_Chap10_caracteristiques_ed01-2015
Tehniskie rādītāji

DS5_lv_Chap10_caracteristiques_ed01-2015

DS5_lv_Chap10_caracteristiques_ed01-2015
Benzīna motoritHP 150 ZSTHP 155 ZS THP 160 ZStH P 165 ZS S&StH P 200 ZS
Pā rnesumkārbas A6 (automātiskā,
6 pārnesumi) A6 (automātiskā,
6 pārnesumi) A6 (automātiskā,
6 pārnesumi) A6
(automātiskā,
6 pārnesumi) A6 (manuālā,
6
pārnesumi)
ti

pi, varianti, versijas 5FEA5F
vA -

A /1 5F
mA -
Y -A /D5GZ
t/

S -
t/
1S
-
t
/
2S5FU8
Cilindri (cm
3) 1 5981 5981 5981 5981 598
Cilindra diametrs x gājiens (mm) 77 x 85,8 77 x 85,8 77 x 85,8 77 x 85,8 77 x 85,8
Maksimālā jauda* - EEK standarts (kW) 11 0115120 121147
Maksimālās jaudas režīms (apgr./min) 6 0506 000 6 0006 000 5 800
Maks. griezes moments - EEK standarts (Nm) 240240240240 275
Maks. griezes režīms (apgr./min) 1 4001 4001 4001 400 1 700
Degviela Svinu nesaturoša Svinu nesaturoša Svinu nesaturoša Svinu nesaturoša Svinu nesaturoša
Katalizators JāJāJāJāJā
Motoreļ ļas tilpumi (ar elementa maiņu), l 4,254,254,254,254,25
Benzīna motori un pārnesumkārbas
* Atbilstoši nosacījumiem, kādus paredz Eiropas normatīvie akti (Direktīva 1999/99/EK), maksimālā jauda atbilst apstiprinātā motora stenda vērtībai.
.../S
: modelis aprīkots ar Stop&Start.
.../1
: modelis aprīkots ar riepām ar ļoti vāju rites pretestību.
.../2
: modelis aprīkots ar riepām ar īpaši vāju rites pretestību.

267
DS5_lv_Chap10_caracteristiques_ed01-2015
Benzīna motoru masas un velkamās kravas (kg)
Benzīna motorstHP 150 ZSTHP 155 ZS THP 160 ZStH P 165 ZS S&StH P 200 ZS
Pārnesumkārbas A6 (automātiskā,
6 pārnesumi) A6 (automātiskā,
6 pārnesumi) A6 (automātiskā,
6 pārnesumi) A6
(automātiskā,
6 pārnesumi) A6 (manuālā,

6 pārnesumi)
ti

pi, varianti, versijas 5FEA5F
vA -

A /1 5F
mA -
Y -A /D5GZ
t/

S -
t/
1S
-
t
/
2S5FU8
-
P

ašmasa 1 4951 4201 495 1 4291 430
-

B
raukšanai gatavā masa* 1 5701 495 1 5701 504 1 505
-

A
r kravu tehniski pieļaujamā maksimālā
masa (MTAC) 2 030
2 0352 030 2 0172 050
-
P

ieļaujamā maksimālā masa braucot (MTR A)
n

ogāzē 12 % 2 830
3 3352 830 3 1172 800
-

P
iekabe ar bremzēm (MTR A robežās)
n

ogāzē 10% vai 12% 800
1 300 8001 10 0 750
-

P
iekabe ar bremzēm** (ar kravas
sadalījumu MTR A robežās) 800
1 500 8001 400 1 050
-

P
iekabe bez bremzēm 74 574 574 5750 750
-

I
eteicamais svars uz ass 7575757575
* Masa braucot ir vienāda ar pašmasu + vadītājs (75 kg).
**

P
iekabes ar bremzēm masu var palielināt MTR A robežās, proporcionāli samazinot automašīnas vilcējas MTAC. Uzmanību - vilkšana ar nepiekrautu
automašīnu var mazināt tās stabilitāti uz ceļa!
MTR A un piekabju vērtības ir dotas augstumam līdz 1000 metriem. Minētās piekabes krava jāsamazina par 10% uz katriem papildu 1000 metriem.
Ja automašīna velk piekabi, tad maksimālais atļautais braukšanas ātrums ir jāsamazina (ievērojiet savā valstī spēkā esošo likumdošanu).
Augstas ārējās gaisa temperatūras var samazināt automašīnas jaudu, tādēļ, lai pasargātu tās motoru, ja ārējā gaisa temperatūra pārsniedz 37 °C,
jāsamazina piekabes masa.
Tehniskie parametri

DS5_lv_Chap10_caracteristiques_ed01-2015
* Masa braucot ir vienāda ar pašmasu + vadītājs (75 kg).Benzīna motori
tH
P 155 ZS
tH
P 165 ZS S&S
tH
P 200 ZS
Pārnesumkārbas
A6 (automātiskā, 6 pārnesumi) A6 ( automātiskā, 6 pārnesumi)m6 (manuālā, 6 pārnesumi)
ti

pi, varianti, versijas 5F
vA -

A /1 5GZ
t/

S -
t/

1S -
t/

2S 5FU8
-
P

ašmasa 1 5401 539 1 572
-

B

raukšanai gatavā masa* 1 6151 6141 647
-

A

r kravu tehniski pieļaujamā maksimālā
masa (MTAC) 2 170
2 225 2 195
-
P

ieļaujamā maksimālā masa braucot (MTR A)
n

ogāzē 12% 3 320
3 225 2 795
-

P

iekabe ar bremzēm (MTR A robežās)
n

ogāzē 10% vai 12% 1 150
1 000 600
-

P

iekabe bez bremzēm 74 5750600
-

I

eteicamais svars uz ass 757575
MTR A un piekabju vērtības ir dotas augstumam līdz 1000 metriem. Minētās piekabes krava jāsamazina par 10% uz katriem papildu 1000 metriem.
Ja automašīna velk piekabi, tad maksimālais atļautais braukšanas ātrums ir jāsamazina (ievērojiet savā valstī spēkā esošo likumdošanu).
Augstas ārējās gaisa temperatūras var samazināt automašīnas jaudu, tādēļ, lai pasargātu tās motoru, ja ārējā gaisa temperatūra pārsniedz 37 °C,
jāsamazina piekabes masa.
Benzīna motoru masas un velkamās kravas (kg) - Versija N1
