249

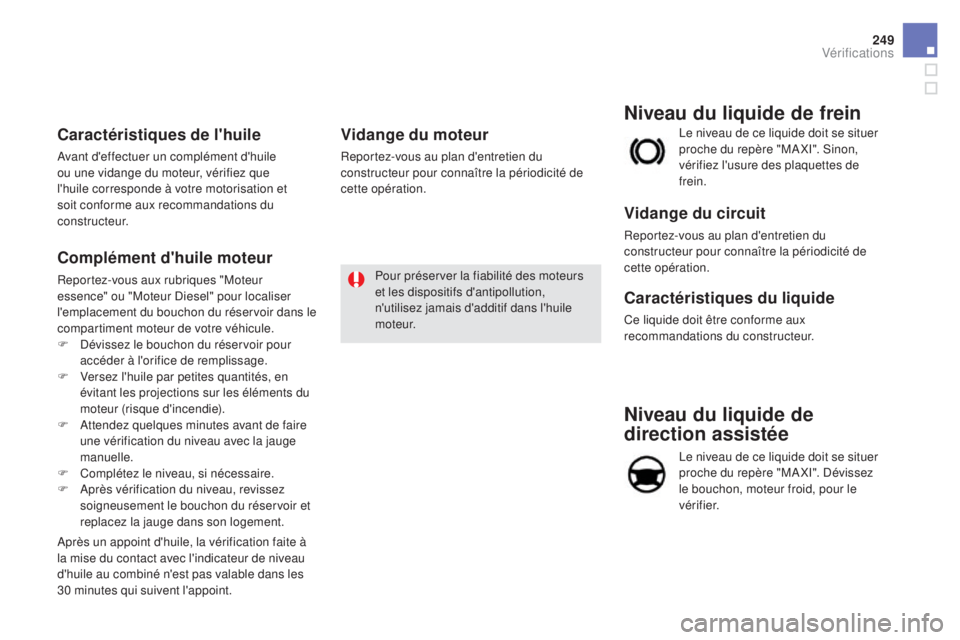

niveau du liquide de
direction assistée
Le niveau de ce liquide doit se situer
proche du repère "MA XI". Dévissez
le bouchon, moteur froid, pour le
vérifier. Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.
niveau du liquide de frein
Vidange du circuit
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Complément d'huile moteur
Reportez-vous aux rubriques "Moteur
essence" ou "Moteur Diesel" pour localiser
l'emplacement du bouchon du réservoir dans le
compartiment moteur de votre véhicule.
F
D
évissez le bouchon du réservoir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réservoir et
replacez la jauge dans son logement.
Après un appoint d'huile, la vérification faite à
la mise du contact avec l'indicateur de niveau
d'huile au combiné n'est pas valable dans les
30


minutes qui suivent l'appoint.
Vidange du moteur
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération. Pour préserver la fiabilité des moteurs
et les dispositifs d'antipollution,
n'utilisez jamais d'additif dans l'huile
moteur.
Vérifications

niveau du liquide de
refroidissement
Le niveau de ce liquide doit se situer
proche du repère "MA XI" sans
jamais le dépasser.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.De plus, le circuit de refroidissement
étant sous pression, attendez au moins
une heure après l’arrêt du moteur pour
intervenir.
Afin d’éviter tout risque de brûlure,
dévissez le bouchon de deux tours
pour laisser retomber la pression.
Lorsque celle-ci est retombée, retirez le
bouchon et complétez le niveau.
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur : prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice.
Caractéristiques du liquide
Pour assurer un nettoyage optimal et éviter le
gel, la mise à niveau ou le remplacement de ce
liquide ne doit pas être effectué avec de l’eau.
En conditions hivernales, il est recommandé
d’utiliser du liquide à base d’alcool éthylique ou
de méthanol.
niveau du liquide lave-
vitre / lave-projecteurs
Pour contrôler le niveau ou faire un appoint de
ce liquide sur les véhicules équipés de lave-
projecteurs, immobilisez le véhicule et arrêtez
le moteur.
F

A
vant d’ouvrir le capot, assurez-vous de
l’arrêt complet du moteur.
F

O
uvrez le bouchon du réservoir de liquide
lave-vitre. F

S
aisissez et pincez la jauge de niveau pour
obturer sa mise à l’air libre.
F
R
etirez complètement la jauge du réservoir
pour lire le niveau par transparence.
F
F
aites l’appoint si nécessaire.
F
R
eplacez le bouchon sur le réservoir et
refermez le capot.

251

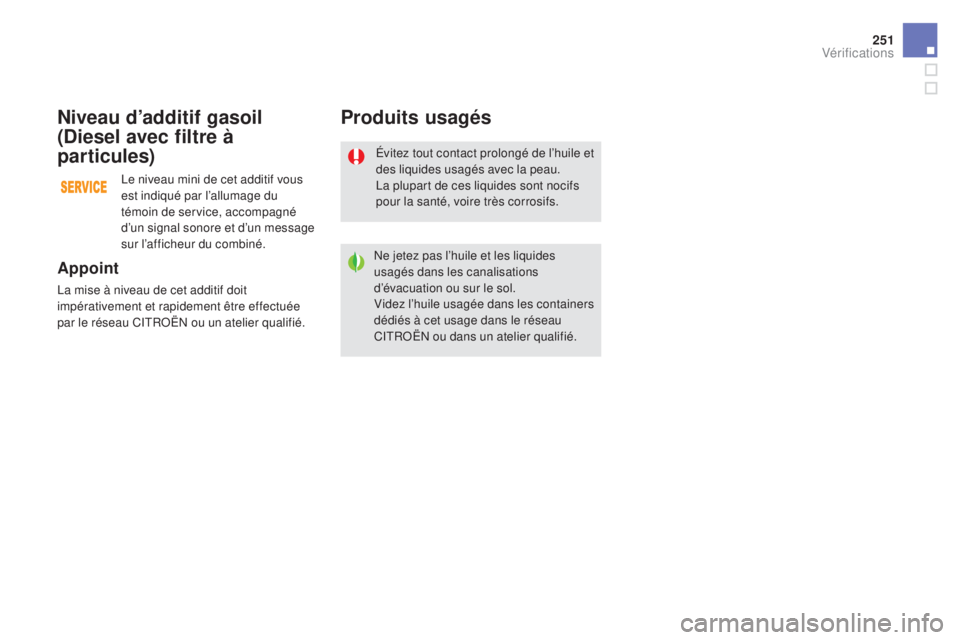

Évitez tout contact prolongé de l’huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs
pour la santé, voire très corrosifs.
Ne jetez pas l’huile et les liquides
usagés dans les canalisations
d’évacuation ou sur le sol.
Videz l’huile usagée dans les containers
dédiés à cet usage dans le réseau
CITROËN ou dans un atelier qualifié.
produits usagés
appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée
par le réseau CITROËN ou un atelier qualifié.
niveau d’additif gasoil
(
di
esel avec filtre à
par ticules)
Le niveau mini de cet additif vous
est indiqué par l’allumage du
témoin de service, accompagné
d’un signal sonore et d’un message
sur l’afficheur du combiné.
Vérifications

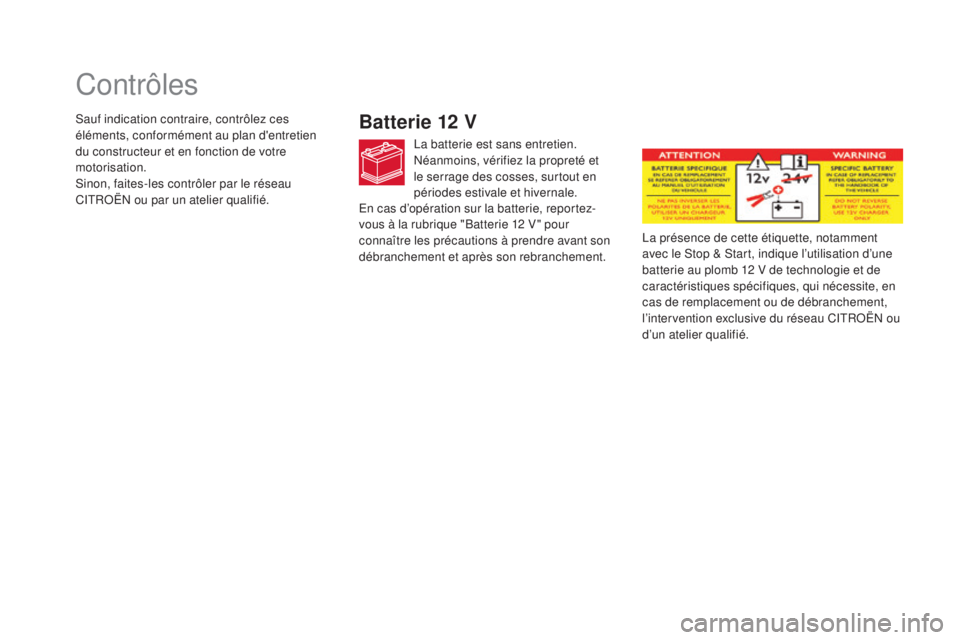

Contrôles
batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez la propreté et
le serrage des cosses, surtout en
périodes estivale et hivernale.La présence de cette étiquette, notamment
avec le Stop & Start, indique l’utilisation d’une
batterie au plomb 12 V de technologie et de
caractéristiques spécifiques, qui nécessite, en
cas de remplacement ou de débranchement,
l’intervention exclusive du réseau CITROËN ou
d’un atelier qualifié.
Sauf indication contraire, contrôlez ces
éléments, conformément au plan d'entretien
du constructeur et en fonction de votre
motorisation.
Sinon, faites-les contrôler par le réseau
CITROËN ou par un atelier qualifié.
En cas d’opération sur la batterie, reportez-
vous à la rubrique "Batterie 12 V " pour
connaître les précautions à prendre avant son
débranchement et après son rebranchement.

253

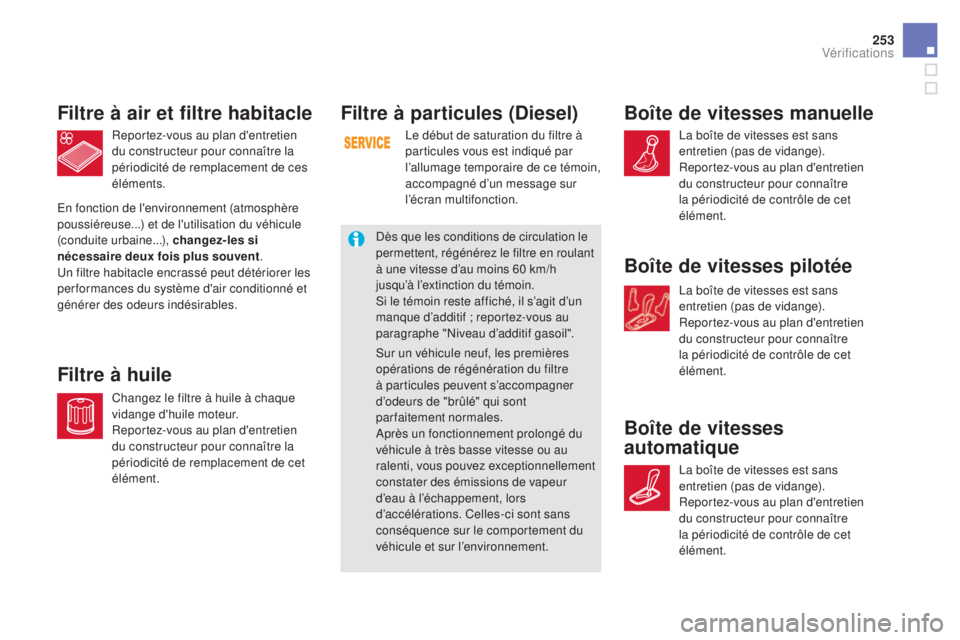

filtre à particules (diesel)
Le début de saturation du filtre à
particules vous est indiqué par
l’allumage temporaire de ce témoin,
accompagné d’un message sur
l’écran multifonction.
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant
à une vitesse d’au moins 60
km/h
jusqu’à l’extinction du témoin.
Si le témoin reste affiché, il s’agit d’un
manque d’additif ; reportez-vous au
paragraphe "Niveau d’additif gasoil".
Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s’accompagner
d’odeurs de "brûlé" qui sont
parfaitement normales.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur
d’eau à l’échappement, lors
d’accélérations. Celles-ci sont sans
conséquence sur le comportement du
véhicule et sur l’environnement.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de ces
éléments.
filtre à air et filtre habitacle
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
filtre à huile
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du véhicule
(conduite urbaine...), changez-les si
nécessaire deux fois plus souvent
.
Un filtre habitacle encrassé peut détériorer les
per formances du système d'air conditionné et
générer des odeurs indésirables.
boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
boîte de vitesses pilotée
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
boîte de vitesses
automatique
La boîte de vitesses est sans
entretien (pas de vidange).
Reportez-vous au plan d'entretien
du constructeur pour connaître
la périodicité de contrôle de cet
élément.
Vérifications

L’usure des freins dépend du style
de conduite, en particulier pour les
véhicules utilisés en ville, sur courtes
distances. Il peut être nécessaire de
faire contrôler l’état des freins, même entre les
révisions du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
plaquettes de freins
Pour toute information relative
à la vérification de l’état d’usure
des disques de freins, consultez
le réseau CITROËN ou un atelier
qualifié.
État d’usure des disques de
freins
fre
in de stationnement
électrique
Ce système ne nécessite aucun
contrôle particulier. Néanmoins, en
cas de problème, n’hésitez pas à
faire vérifier le système par le réseau
CITROËN ou par un atelier qualifié. N’utilisez que des produits
recommandés par CITROËN
ou des produits de qualité et de
caractéristiques équivalentes.
Afin d’optimiser le fonctionnement
d’organes aussi importants que
le circuit de freinage, CITROËN
sélectionne et propose des produits
bien spécifiques.
Après un lavage du véhicule, de
l’humidité ou, en conditions hivernales,
du givre peut se former sur les disques
et les plaquettes de frein
: l’efficacité du
freinage peut être diminuée. Effectuez
de légères manoeuvres de freinage
pour sécher et dégivrer les freins.
Pour plus d’informations, reportez-vous à la
rubrique "Frein de stationnement électrique
-
§


Anomalies de fonctionnement".

255
Additif AdBlue® et système SCR
pour moteurs Diesel BlueHDi
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation
de carburant de ses moteurs Diesel, CITROËN
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
système s C r
A l'aide d'un additif appelé AdBlue® qui contient
de l'urée, un catalyseur transforme jusqu'à 85%
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement. L'additif AdBlue
® est contenu dans un réservoir
spécifique, situé sous le coffre, à l'arrière du
véhicule. Sa contenance est de 17
litres : elle
permet une autonomie de roulage d'environ
20

000

km avant le déclenchement d'un
dispositif d'alerte qui vous avertit dès que le
niveau de réserve vous permet de parcourir
2

400

km.
A chaque visite d'entretien programmé de votre
véhicule dans le réseau CITROËN ou dans
un atelier qualifié, le remplissage du réservoir
d'additif AdBlue
® sera effectué pour permettre
le bon fonctionnement du système SCR.
Si le kilométrage estimé entre deux pas de
maintenance dépasse le seuil de 20
000 km,
nous vous recommandons de vous rendre dans
le réseau CITROËN ou dans un atelier qualifié
pour faire effectuer l'appoint nécessaire. Lorsque le réservoir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.

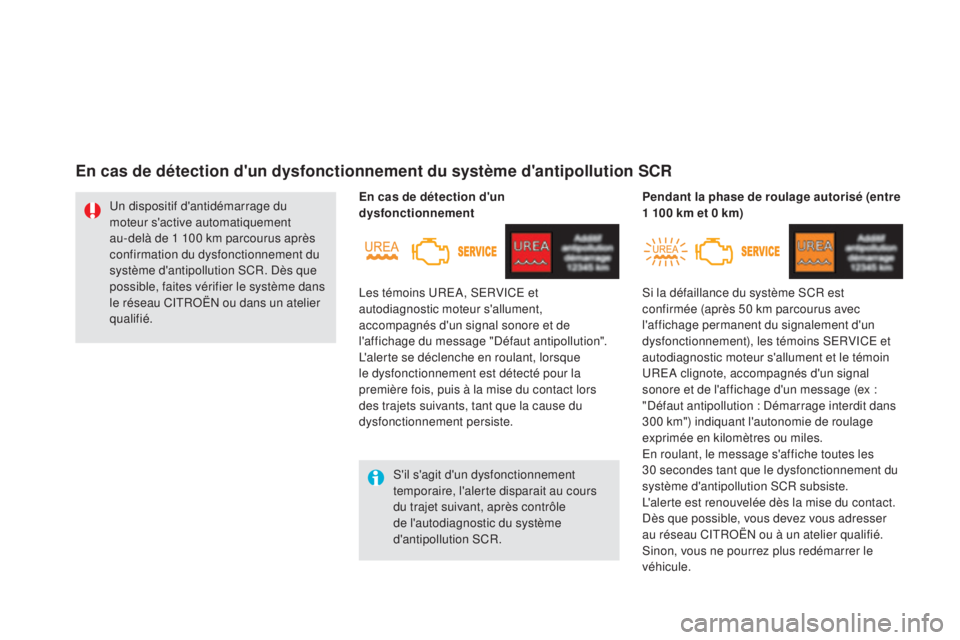

Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6

: votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau CITROËN ou dans un atelier
qualifié

: après 1

100

km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.
Vérifications

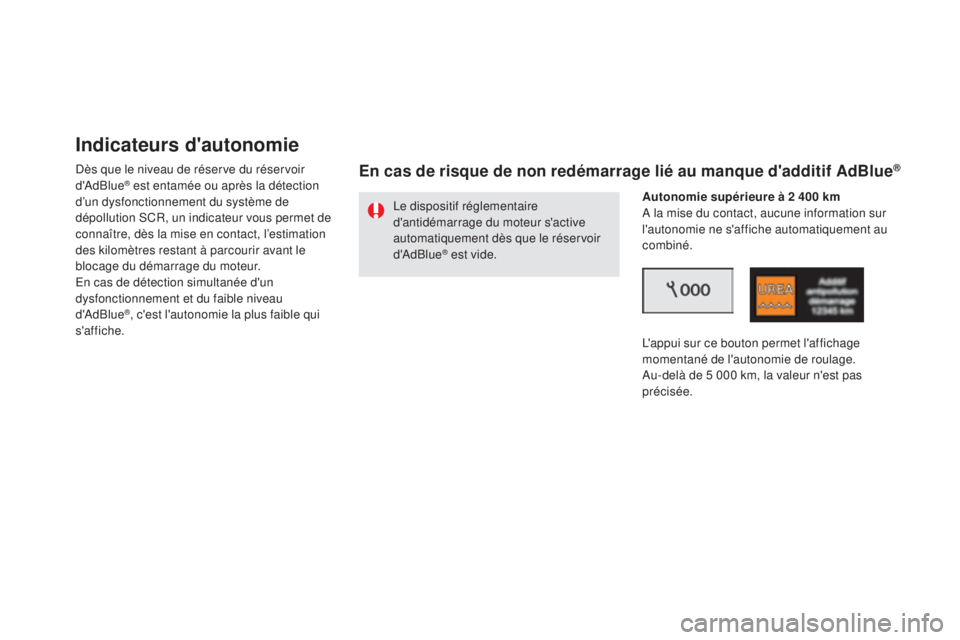

indicateurs d'autonomie
Dès que le niveau de réserve du réservoir
d'AdBlue® est entamée ou après la détection
d’un dysfonctionnement du système de
dépollution SCR, un indicateur vous permet de
connaître, dès la mise en contact, l’estimation
des kilomètres restant à parcourir avant le
blocage du démarrage du moteur.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau
d'AdBlue
®, c'est l'autonomie la plus faible qui
s'affiche.
en cas de risque de non redémarrage lié au manque d'additif adbl ue®
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide.
au
tonomie supérieure à 2 400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné.
L'appui sur ce bouton permet l'affichage
momentané de l'autonomie de roulage.
Au-delà de 5
000 km, la valeur n'est pas
précisée.

257
Dès la mise du contact, le témoin UREA
s'allume, accompagné d'un signal sonore et
de l'affichage d'un message (ex : "Remplir
additif antipollution


: Démarrage interdit dans
1
500 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche tous les
300
km tant que le niveau d'additif n'a pas été
complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints".
au

tonomie comprise entre 600 et 2 400 km
Dès la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage d'un message (ex : "Remplir
additif antipollution

: Démarrage interdit dans
600 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30 secondes tant que le niveau d'additif n'a pas
été complété.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue®.
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints".
Sinon, vous ne pourrez plus redémarrer le
véhicule.
au

tonomie comprise entre 0 et 600 km
A la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage du message "Remplir additif
antipollution

: Démarrage interdit".
Le réservoir d'AdBlue
® est vide : le dispositif
d
'antidémarrage réglementaire empêche le
redémarrage du moteur.
pa

nne liée au manque d'additif a
dbl
ue
®
Pour pouvoir redémarrer le moteur,
nous vous recommandons de faire
appel au réseau CITROËN ou à
un atelier qualifié pour procéder à
l'appoint nécessaire. Si vous effectuez
vous-même cet appoint, il est impératif
de verser une quantité minimale de
3,8


litres d'AdBlue
® dans le réservoir.
Reportez-vous à la rubrique "Appoints".
Vérifications

S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle
de l'autodiagnostic du système
d'antipollution SCR.
Un dispositif d'antidémarrage du
moteur s'active automatiquement
au-delà de 1

100

km parcourus après
confirmation du dysfonctionnement du
système d'antipollution SCR. Dès que
possible, faites vérifier le système dans
le réseau CITROËN ou dans un atelier
qualifié. Les témoins UREA, SERVICE et
autodiagnostic moteur s'allument,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
en c

as de détection d'un
dysfonctionnement
Si la défaillance du système SCR est
confirmée (après 50 km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), les témoins SERVICE et
autodiagnostic moteur s'allument et le témoin
UREA clignote, accompagnés d'un signal
sonore et de l'affichage d'un message (ex :
"Défaut antipollution

: Démarrage interdit dans
300 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30 secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau CITROËN ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule.
pe
ndant la phase de roulage autorisé (entre
1 100 km et 0 km)
en cas de détection d'un dysfonctionnement du système d'antipollution
sCr
