CITROEN DS5 2016 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2016, Model line: DS5, Model: CITROEN DS5 2016Pages: 745, PDF-Größe: 49.9 MB
Page 31 of 745
29
KontrollleuchteZustandUrsacheaktion en / Beobachtungen
add
itiv
adB
lue
®
(Diesel BluehDi) ununterbrochen, ab
Einschalten der Zündung,
in Verbindung mit einem
akustischen Signal und
einer Meldung über die
Reichweite Die Reichweite beträgt zwischen 600 km
u
nd 2400 km .Füllen Sie das Additiv AdBlue® rasch wieder auf: wenden Sie
sich an das CITROËN-Händlernetz oder an eine qualifizierte
Fachwerkstatt oder führen Sie diese Arbeit selbst aus.
+ blinkt, in Verbindung
mit der SERVICE-
Kontrollleuchte,
zusammen mit einem
akustischen Signal und
einer Meldung über die
ReichweiteDie Reichweite beträgt zwischen 0
km u
nd
600
km
. Füllen Sie unbedingt
das Additiv AdBlue
® wieder auf,
um eine Panne zu verhindern : wenden Sie sich an
das CITROËN-Händlernetz oder an eine qualifizierte
Fachwerkstatt oder führen Sie diese Arbeit selbst aus.
blinkt, in Verbindung
mit der SERVICE-
Kontrollleuchte,
zusammen mit einem
akustischen Signal und
einer Meldung, die das
Starten untersagt Der Behälter des Additivs AdBlue
® ist
leer: die vorgeschriebene Wegfahrsperre
verhinder t das erneute Star ten des Motors. Um den Motor wieder star ten zu können, müssen Sie
unbedingt
das Additiv AdBlue® auffüllen: wenden Sie sich
an das CITROËN-Händlernetz oder an eine qualifizierte
Fachwerkstatt oder führen Sie diese Arbeit selbst aus.
Es ist unbedingt erforderlich eine AdBlue
®-Mindestmenge
von 3,8 Li
tern in den Additivbehälter einzufüllen.
Zum Nachfüllen oder für weitere Informationen zum Additiv AdBlue
® siehe entsprechende Rubrik.
Betriebskontrolle
Page 32 of 745
KontrollleuchteZustandUrsacheaktion en / Beobachtungen
+
+
abga
sreinigungs-
system SCR (Diesel
Blue
hDi) u
nunterbrochen,
ab Einschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten
und dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal und
einer Meldung Eine Fehlfunktion des
Abgasreinigungssystems SCR wurde
erkannt.
Diese Warnung verschwindet sobald das Emissionsniveau der
Abgase wieder konform wird.
blinkt, ab Einschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten
und dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal
und einer Meldung mit
Angabe der Reichweite Nach Bestätigung der Fehlfunktion
des Abgasreinigungssystems, können
Sie bis zu 1
10
0
km f
ahren, bevor die
Wegfahrsperre des Motors ausgelöst wird. Wenden Sie sich sobald wie möglich
an das CITROËN-
Händlernetz oder an eine qualifizier te Fachwerkstatt, um eine
Panne zu verhindern .
blinkt, ab Einschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten
und dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal und
einer Meldung Sie haben die zulässige Fahrgrenze
nach Bestätigung der Fehlfunktion des
Abgasreinigungssystems überschritten:
die Wegfahrsperre verhindert das erneute
Star ten des Motors.
Um den Motor wieder star ten zu können, müssen Sie sich
unbedingt
an das CITROËN-Händlernetz oder an eine
qualifizierte Fachwerkstatt wenden.
Page 33 of 745
31
KontrollleuchteZustandUrsacheaktion en / Beobachtungen
airbag
sleuchtet vorübergehend Leuchtet beim Einschalten der Zündung für
einige Sekunden auf und erlischt dann. Die Kontrollleuchte muss nach dem Star ten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifizierte Fachwerkstatt.
ununterbrochen Eines der Airbagsysteme bzw. die
pyrotechnischen Gurtstraffer weisen einen
Defekt auf. Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifizierte Fachwerkstatt
durchführen.
adapt
ives
Kurvenlicht blinkt
Die Kurvenscheinwerfer sind defekt. Lassen Sie eine Überprüfung durch einen Vertreter
des CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt durchführen.
Nicht angelegte(r)
Gurt
(e) ununterbrochen
oder blinkt in Verbindung
mit einem akustischen
Signal Ein Sicherheitsgur t wurde nicht angelegt
oder wurde abgelegt.
Legen Sie den Gur t an und lassen Sie den Riegel im
Gurtschloss einrasten.
Betriebskontrolle
Page 34 of 745
anzeige für
Kü hlflüssigkeitstemperatur
Bei laufendem Motor:
- im Be
reich a is t die Temperatur korrekt,
-
im Be
reich B ist die Temperatur zu hoch; die
STOP -Warnleuchte schaltet sich in Verbindung
mit einem akustischen Signal und einer Meldung
im Anzeigefeld des Kombiinstruments ein.
halt
en Sie unbedingt an, wenn dies gefahrlos
möglich ist.
War ten Sie ein paar Minuten, bevor Sie den Motor
abstellen.
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder eine qualifizierte Werkstatt. Nach mehrminütiger Fahr t steigen Temperatur und
Druck im Kühlkreislauf an.
Um Kühlflüssigkeit nachzufüllen:
F
war
ten Sie, bis der Motor sich abgekühlt hat,
F
sch
rauben Sie den Verschlussstopfen um zwei
Umdrehungen auf, um den Druck absinken zu
lassen,
F
ent
fernen Sie den Verschlussstopfen, wenn der
Druck abgesunken ist,
F
fül
len Sie Kühlflüssigkeit bis zur Markierung
"MA XI" nach.
Vorsicht beim Nachfüllen von Kühlflüssigkeit.
Es besteht Verbrühungsgefahr. Füllen Sie
nicht mehr Kühlflüssigkeit nach als bis
zu dem auf dem Behälter angegebenen
Höchststand.
Page 35 of 745
33

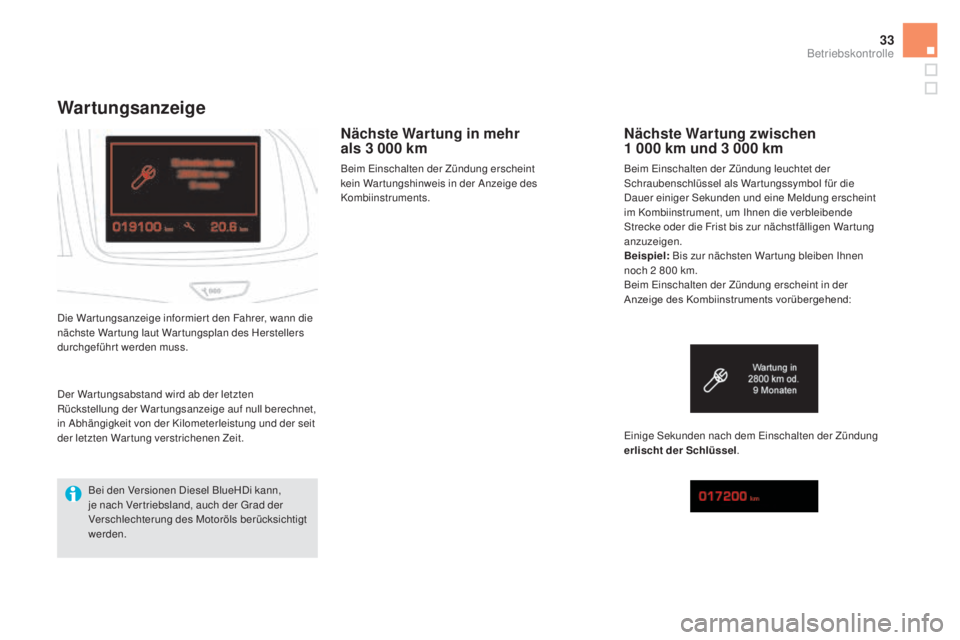

wartungsanzeige
Nächste wartung in mehr
als 3 00 0 km
Beim Einschalten der Zündung erscheint
kein War tungshinweis in der Anzeige des
Kombiinstruments.
Die War tungsanzeige informier t den Fahrer, wann die
nächste War tung laut War tungsplan des Herstellers
durchgeführt werden muss.
Nächste wartu ng zwischen
1 00 0 km u nd 3 00 0 km
Beim Einschalten der Zündung leuchtet der
Schraubenschlüssel als Wartungssymbol für die
Dauer einiger Sekunden und eine Meldung erscheint
im Kombiinstrument, um Ihnen die verbleibende
Strecke oder die Frist bis zur nächstfälligen War tung
anzuzeigen.
Beispiel: Bis zur nächsten War tung bleiben Ihnen
noch 2
80
0
km
.
Beim Einschalten der Zündung erscheint in der
Anzeige des Kombiinstruments vorübergehend:
Einige Sekunden nach dem Einschalten der Zündung
erlischt der Schlüssel .
Der War tungsabstand wird ab der letzten
Rückstellung der Wartungsanzeige auf null berechnet,
in Abhängigkeit von der Kilometerleistung und der seit
der letzten Wartung verstrichenen Zeit.
Bei den Versionen Diesel BlueHDi kann,
je nach Ver triebsland, auch der Grad der
Verschlechterung des Motoröls berücksichtigt
werden.
Betriebskontrolle
Page 36 of 745

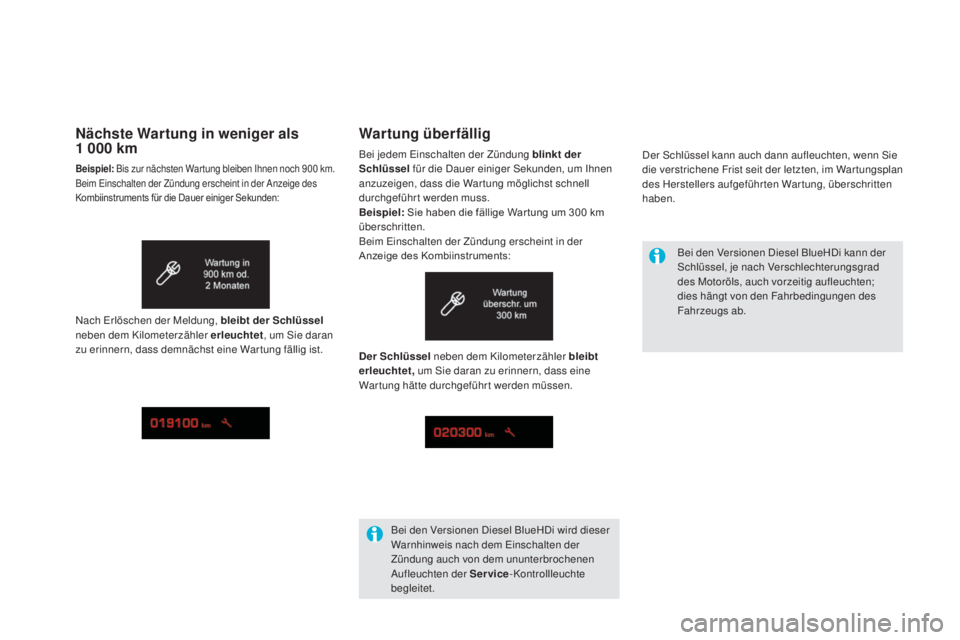

wartung überfällig
Bei jedem Einschalten der Zündung blinkt der
Schlüssel für die Dauer einiger Sekunden, um Ihnen
anzuzeigen, dass die War tung möglichst schnell
durchgeführt werden muss.
Beispiel: Sie haben die fällige War tung um 300
km
ü
berschritten.
Beim Einschalten der Zündung erscheint in der
Anzeige des Kombiinstruments: Bei den Versionen Diesel BlueHDi kann der
Schlüssel, je nach Verschlechterungsgrad
des Motoröls, auch vorzeitig aufleuchten;
dies hängt von den Fahrbedingungen des
Fahrzeugs ab.
Der Schlüssel neben dem Kilometerzähler bleibt
erleuchtet, um Sie daran zu erinnern, dass eine
Wartung hätte durchgeführt werden müssen.
Bei den Versionen Diesel BlueHDi wird dieser
Warnhinweis nach dem Einschalten der
Zündung auch von dem ununterbrochenen
Aufleuchten der Service -Kontrollleuchte
begleitet.
Nächste wart ung in weniger als
1 00 0 km
Beispiel: Bis zur nächsten War tung bleiben Ihnen noch 900 km .
Beim Einschalten der Zündung erscheint in der Anzeige des
Kombiinstruments für die Dauer einiger Sekunden:
Nach Erlöschen der Meldung, bleibt der Schlüssel
neben dem Kilometerzähler erleuchtet , um Sie daran
zu erinnern, dass demnächst eine Wartung fällig ist.
Der Schlüssel kann auch dann aufleuchten, wenn Sie
die verstrichene Frist seit der letzten, im War tungsplan
des Herstellers aufgeführten Wartung, überschritten
haben.
Page 37 of 745
35
Wenn Sie nach diesem Vorgang die Batterie
abklemmen müssen, verriegeln Sie das
Fahrzeug und war ten Sie mindestens fünf
Minuten, damit die Rückstellung auf null
registriert wird.

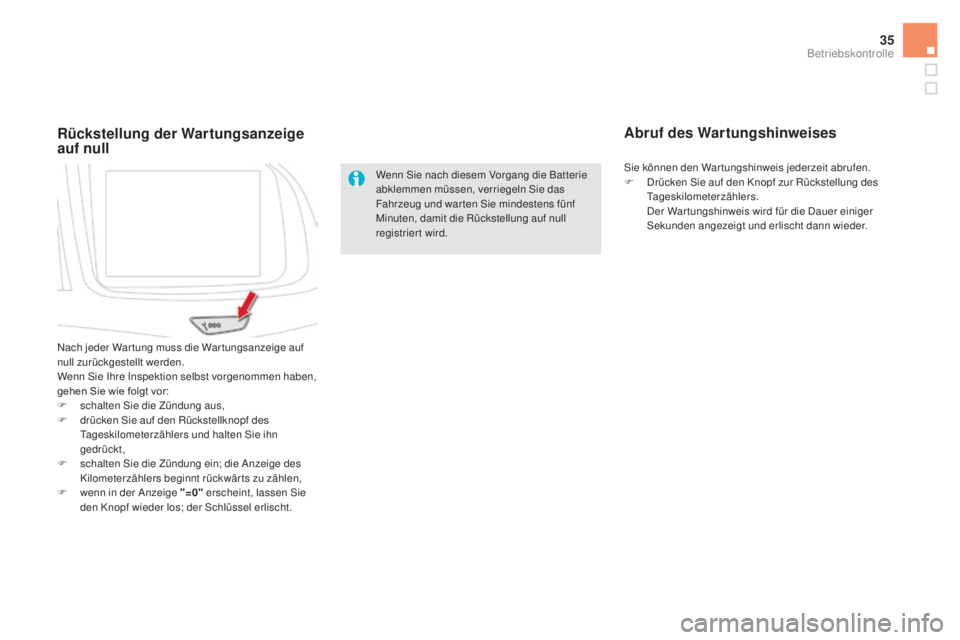

Rückstellung der wartungsanzeige
auf null
Nach jeder War tung muss die War tungsanzeige auf
null zurückgestellt werden.
Wenn Sie Ihre Inspektion selbst vorgenommen haben,
gehen Sie wie folgt vor:
F
sch
alten Sie die Zündung aus,
F
drü
cken Sie auf den Rückstellknopf des
Tageskilometerzählers und halten Sie ihn
gedrückt,
F
sch
alten Sie die Zündung ein; die Anzeige des
Kilometerzählers beginnt rückwärts zu zählen,
F
wen
n in der Anzeige "=0" erscheint, lassen Sie
den Knopf wieder los; der Schlüssel erlischt.
abruf des wart ungshinweises
Sie können den Wartungshinweis jederzeit abrufen.
F Drü
cken Sie auf den Knopf zur Rückstellung des
Tageskilometerzählers.
Der W
ar tungshinweis wird für die Dauer einiger
Sekunden angezeigt und erlischt dann wieder.
Betriebskontrolle
Page 38 of 745

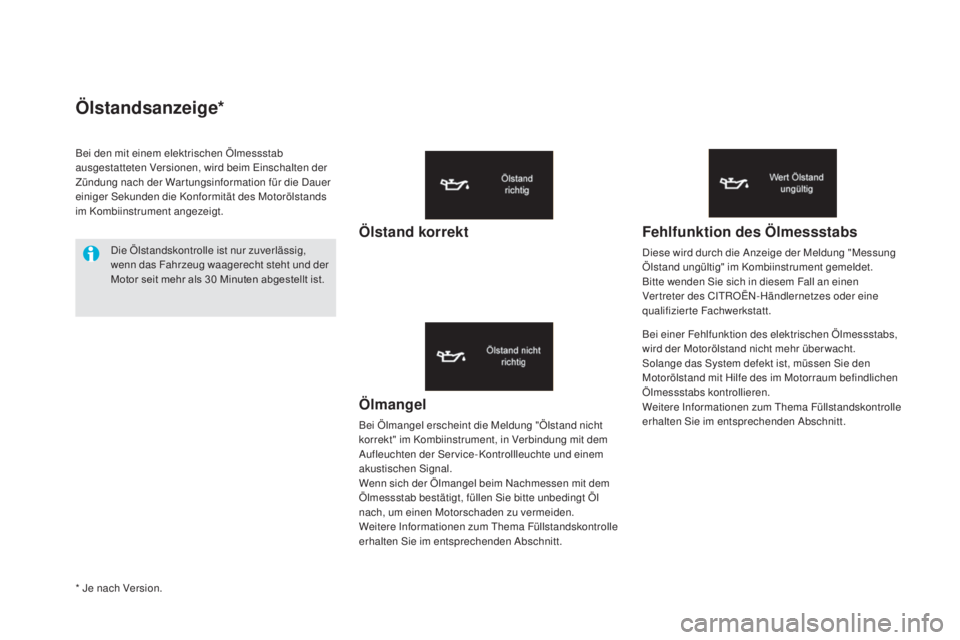

Ölstandsanzeige*
Ölmangel
Bei Ölmangel erscheint die Meldung "Ölstand nicht
korrekt" im Kombiinstrument, in Verbindung mit dem
Aufleuchten der Service-Kontrollleuchte und einem
akustischen Signal.
Wenn sich der Ölmangel beim Nachmessen mit dem
Ölmessstab bestätigt, füllen Sie bitte unbedingt Öl
nach, um einen Motorschaden zu vermeiden.
Weitere Informationen zum Thema Füllstandskontrolle
erhalten Sie im entsprechenden Abschnitt.
Fehlfunktion des Ölmessstabs
Diese wird durch die Anzeige der Meldung "Messung
Ölstand ungültig" im Kombiinstrument gemeldet.
Bitte wenden Sie sich in diesem Fall an einen
Vertreter des CITROËN-Händlernetzes oder eine
qualifizierte Fachwerkstatt.
Bei einer Fehlfunktion des elektrischen Ölmessstabs,
wird der Motorölstand nicht mehr über wacht.
Solange das System defekt ist, müssen Sie den
Motorölstand mit Hilfe des im Motorraum befindlichen
Ölmessstabs kontrollieren.
Weitere Informationen zum Thema Füllstandskontrolle
erhalten Sie im entsprechenden Abschnitt.
Bei den mit einem elektrischen Ölmessstab
ausgestatteten Versionen, wird beim Einschalten der
Zündung nach der War tungsinformation für die Dauer
einiger Sekunden die Konformität des Motorölstands
im Kombiinstrument angezeigt.
Die Ölstandskontrolle ist nur zuverlässig,
wenn das Fahrzeug waagerecht steht und der
Motor seit mehr als 30
Mi
nuten abgestellt ist.
Ölstand korrekt
* Je nach Version.
Page 39 of 745
37

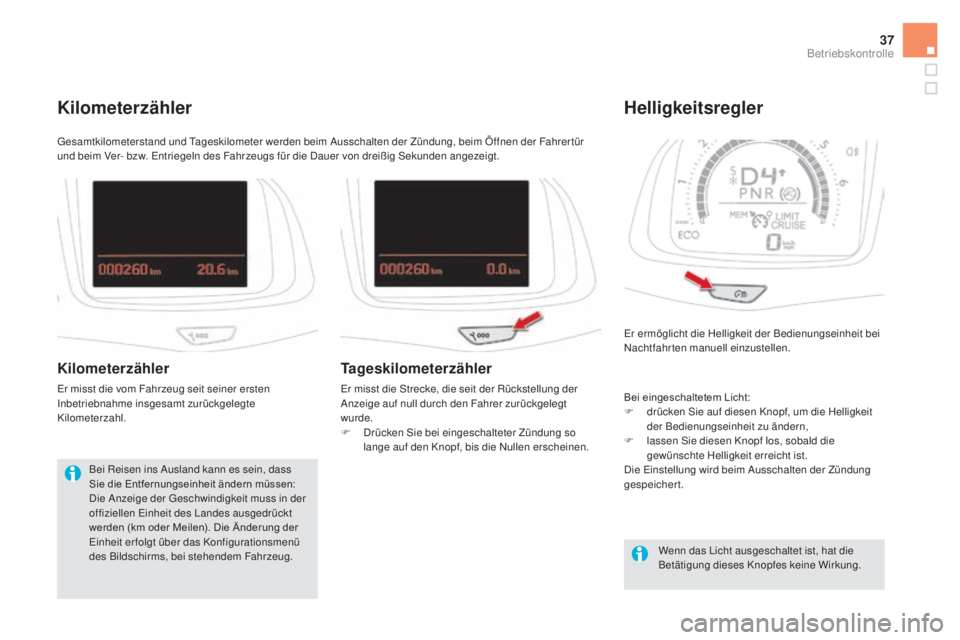

Er ermöglicht die Helligkeit der Bedienungseinheit bei
Nachtfahrten manuell einzustellen.
helligkeitsregler
Bei eingeschaltetem Licht:
F drücken Sie auf diesen Knopf, um die Helligkeit
der Bedienungseinheit zu ändern,
F
las
sen Sie diesen Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Die Einstellung wird beim Ausschalten der Zündung
gespeichert.
Wenn das Licht ausgeschaltet ist, hat die
Betätigung dieses Knopfes keine Wirkung.
Gesamtkilometerstand und Tageskilometer werden beim Ausschalten der Zündung, beim Öffnen der Fahrer tür
und beim Ver- bzw. Entriegeln des Fahrzeugs für die Dauer von dreißig Sekunden angezeigt.
Kilometerzähler
Kilometerzähler
Er misst die vom Fahrzeug seit seiner ersten
Inbetriebnahme insgesamt zurückgelegte
Kilometerzahl.
Bei Reisen ins Ausland kann es sein, dass
Sie die Entfernungseinheit ändern müssen:
Die Anzeige der Geschwindigkeit muss in der
offiziellen Einheit des Landes ausgedrückt
werden (km oder Meilen). Die Änderung der
Einheit er folgt über das Konfigurationsmenü
des Bildschirms, bei stehendem Fahrzeug.
Tageskilometerzähler
Er misst die Strecke, die seit der Rückstellung der
Anzeige auf null durch den Fahrer zurückgelegt
wurde.
F
Drü
cken Sie bei eingeschalteter Zündung so
lange auf den Knopf, bis die Nullen erscheinen.
Betriebskontrolle
Page 40 of 745

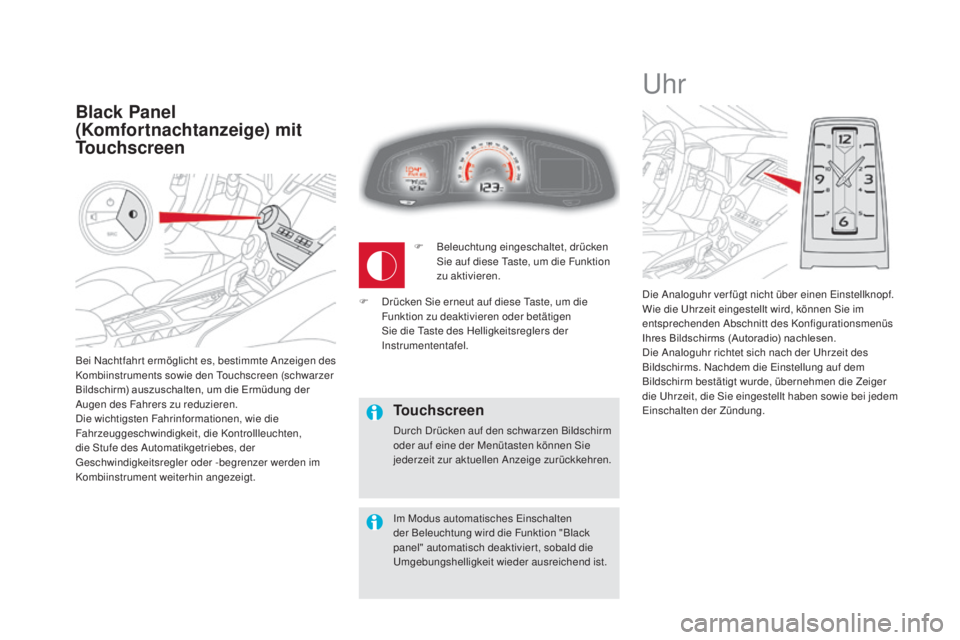

Bei Nachtfahr t ermöglicht es, bestimmte Anzeigen des
Kombiinstruments sowie den Touchscreen (schwarzer
Bildschirm) auszuschalten, um die Ermüdung der
Augen des Fahrers zu reduzieren.
Die wichtigsten Fahrinformationen, wie die
Fahrzeuggeschwindigkeit, die Kontrollleuchten,
die Stufe des Automatikgetriebes, der
Geschwindigkeitsregler oder -begrenzer werden im
Kombiinstrument weiterhin angezeigt.
Black Panel
(Komfortnachtanzeige) mit
Touchscreen
Uhr
Die Analoguhr ver fügt nicht über einen Einstellknopf.
Wie die Uhrzeit eingestellt wird, können Sie im
entsprechenden Abschnitt des Konfigurationsmenüs
Ihres Bildschirms (Autoradio) nachlesen.
Die Analoguhr richtet sich nach der Uhrzeit des
Bildschirms. Nachdem die Einstellung auf dem
Bildschirm bestätigt wurde, übernehmen die Zeiger
die Uhrzeit, die Sie eingestellt haben sowie bei jedem
Einschalten der Zündung.
F
Bel
euchtung eingeschaltet, drücken
Sie auf diese Taste, um die Funktion
zu aktivieren.
Touchscreen
Durch Drücken auf den schwarzen Bildschirm
oder auf eine der Menütasten können Sie
jederzeit zur aktuellen Anzeige zurückkehren.
Im Modus automatisches Einschalten
der Beleuchtung wird die Funktion "Black
panel" automatisch deaktiviert, sobald die
Umgebungshelligkeit wieder ausreichend ist.
F
Drü
cken Sie erneut auf diese Taste, um die
Funktion zu deaktivieren oder betätigen
Sie die Taste des Helligkeitsreglers der
Instrumententafel.
