CITROEN DS5 HYBRID 2013 Instrukcja obsługi (in Polish)

Informacje praktyczne

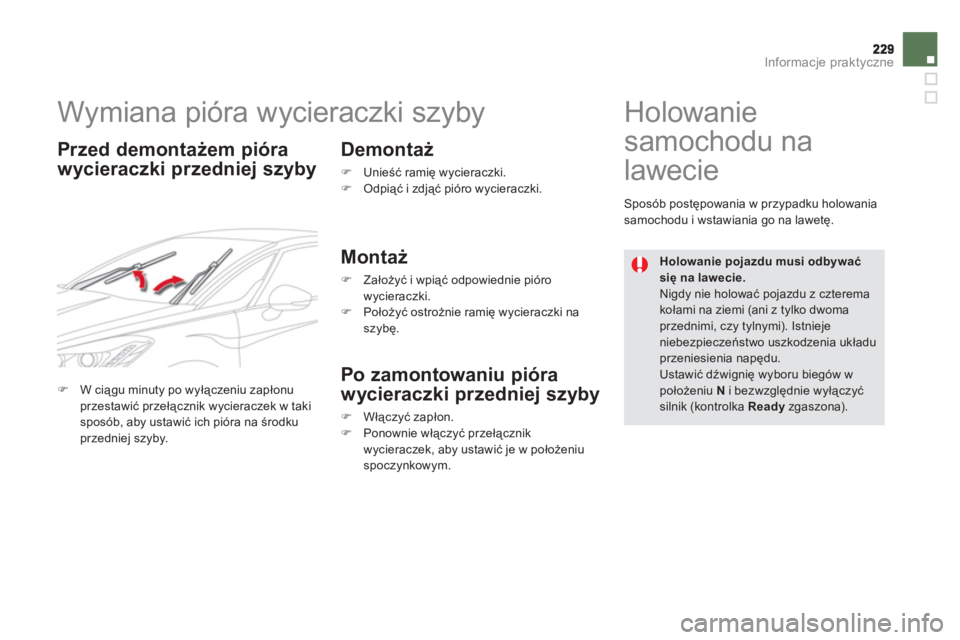

Wymiana pióra wycieraczki szyby


Przed demontażem pióra
w
ycieraczki przedniej szyby
Demontaż
) Unieść ramię wycieraczki. )
Odpiąć i zdjąć pióro wycieraczki.
Montaż
)
Założyć i wpiąć odpowiednie pióro
wycieraczki. ) Położyć ostrożnie ramię wycieraczki naszybę.
Po zamontowaniu pióra
w
ycieraczki przedniej szyby
) Włączyć zapłon. )
Ponownie włączyć przełącznik
wycieraczek, aby ustawić je w położeniu spoczynkowym.






Holowanie
samochodu na
lawecie
Sposób postępowania w przypadku holowaniasamochodu i wstawiania go na lawetę.
Holowanie pojazdu musi odbywać się na lawecie.
Nigdy nie holować pojazdu z czterema kołami na ziemi (ani z tylko dwomaprzednimi, czy tylnymi). Istnieje niebezpieczeństwo uszkodzenia układu przeniesienia napędu.
Ustawić dźwignię wyboru biegów wpołożeniu N
i bezwzględnie wyłączyć silnik (kontrolka Ready
zgaszona).
)W ciągu minuty po wyłączeniu zapłonu przestawić przełącznik wycieraczek w taki sposób, aby ustawić ich pióra na środku przedniej szyby.

Z przodu

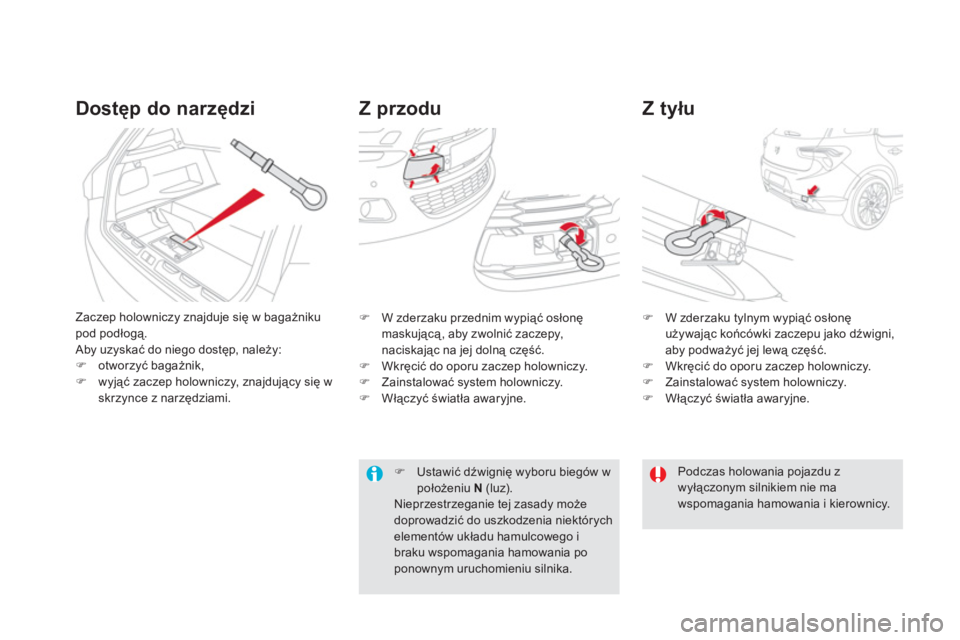

Z tyłu Dostęp do narzędzi
Zaczep holowniczy znajduje się w bagażnikupod podłogą.
Aby uzyskać do niego dostęp, należy:)otworzyć bagażnik,)wyjąć zaczep holowniczy, znajdujący się w
skrzynce z narzędziami.
)
W zderzaku przednim wypiąć osłonę
maskującą, aby zwolnić zaczepy,
naciskając na jej dolną część.
)
Wkręcić do oporu zaczep holowniczy. )
Zainstalować system holowniczy.)
Włączyć światła awaryjne.

)W zderzaku tylnym wypiąć osłonę
używając końcówki zaczepu jako dźwigni,
aby podważyć jej lewą część. )Wkręcić do oporu zaczep holowniczy.)Zainstalować system holowniczy. )Włączyć światła awaryjne.
)Ustawić dźwignię wyboru biegów w położeniu N(luz).Nieprzestrzeganie tej zasady może doprowadzić do uszkodzenia niekt

231Informacje praktyczne






Hak holowniczy


Jest to element mechaniczny przystosowany do
doczepienia przyczepy lub montażu bagażnika
rowerowego z sygnalizacjÄ… i dodatkowym
oświetleniem.


Gdy nie jest holowana przyczepa, należy zdjąć zaczep kulowy haka, aby nie zasłaniać środkowego światła
tylnego.






Maksymalna masa przyczepy

Masa holowanej przyczepy jest ograniczona:
patrz rubryka "Dane techniczne".

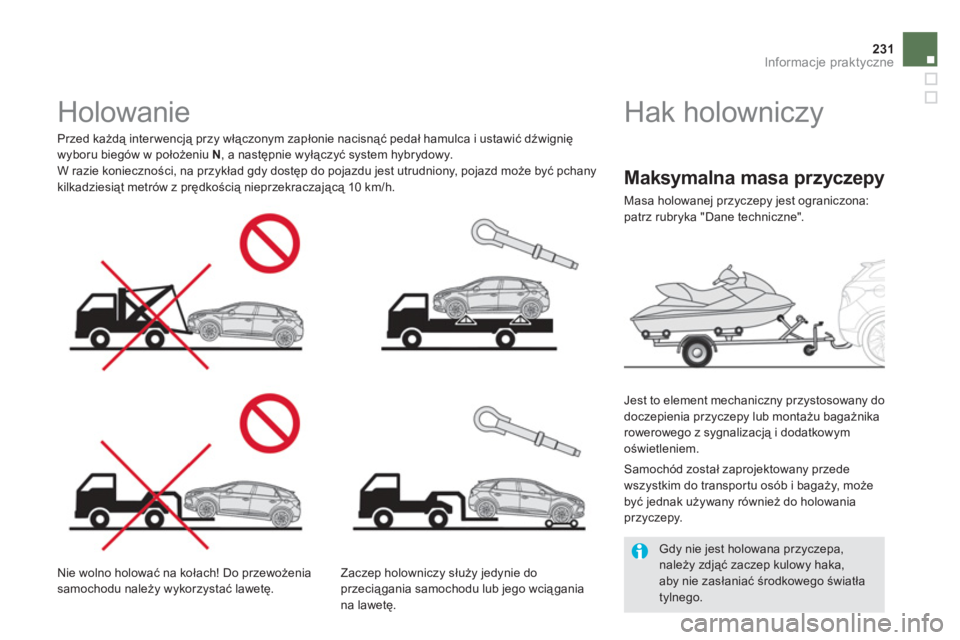

Holowanie


Przed każdą interwencją przy włączonym zapłonie nacisnąć pedał hamulca i ustawić dźwignię
wyboru biegów w położeniu N
, a następnie wyłączyć system hybrydowy.
W razie konieczności, na przykład gdy dostęp do pojazdu jest utrudniony, pojazd może być pchany
kilkadziesiąt metrów z prędkością nieprzekraczającą 10 km/h.

Nie wolno holowa
ć na kołach! Do przewożenia
samochodu należy wykorzystać lawetę.Zaczep holowniczy służy jedynie doprzeciągania samochodu lub jego wciągania na lawetę.

Samochód został zapro
jektowany przede
wszystkim do transpor tu osób i bagaży, może
być jednak używany również do holowania
przyczepy.

Zaleca się stosowanie hakówholowniczych i oryginalnych wiązek elektrycznych CITROËN, które posiadają homologację isą dostosowane do konstrukcjisamochodu, a także zamontowanie ichw ASO sieci CITROËN lub w warsztacie specjalistycznym.
W przypadku montażu zestawupoza siecią CITROËNA, musi być on przeprowadzony ściśle według zaleceń producenta.

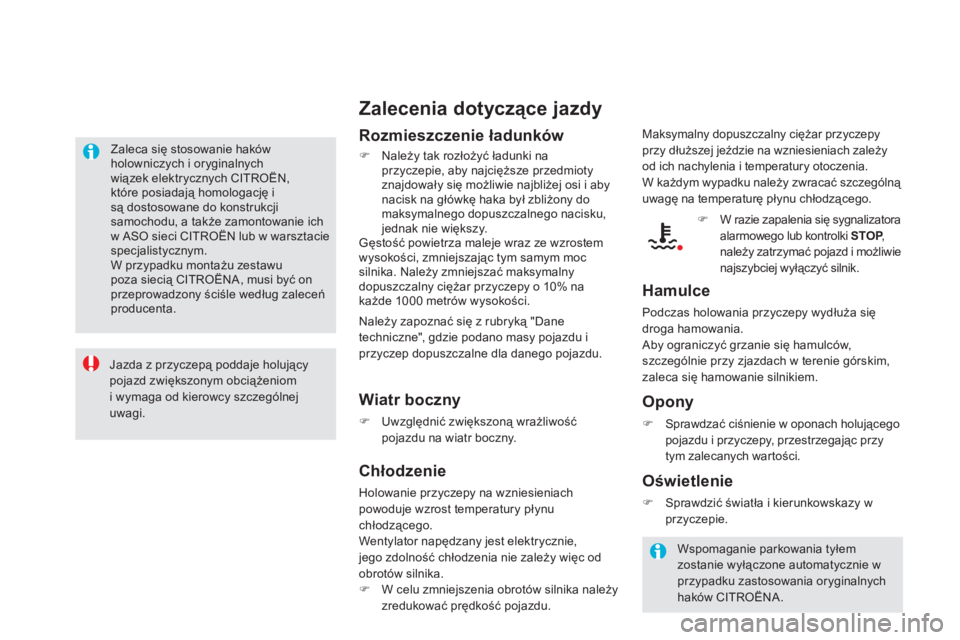

Zalecenia dotyczÄ…ce jazdy


Rozmieszczenie ładunków
)
Należy tak rozłożyü ładunki na
przyczepie, aby najcięższe przedmioty
znajdowały się możliwie najbliżej osi i aby
nacisk na główkę haka był zbliżony do
maks
ymalnego dopuszczalnego nacisku,jednak nie większy.
Gęstość powietrza maleje wraz ze wzrostem
wysokości, zmniejszając tym samym moc
silnika. Należ
y zmniejszać maksymalny
dopuszczalny ciężar przyczepy o 10% na
każde 1000 metrów wysokości.


Wiatr boczny
)
Uwzględnić zwiększoną wrażliwość
pojazdu na wiatr boczny.



Chłodzenie

Holowanie przyczepy na wzniesieniach
powoduje wzrost temperatury płynuchłodzącego.
Wentylator napędzany jest elektrycznie,
jego zdolność chłodzenia nie zależy więc od
obrotów silnika.)
W celu zmniejszenia obrotów silnika należyzredukować prędkość pojazdu.
)
W razie zapalenia siÄ™ sygnalizatora
alarmowego lub kontrolki STOP ,Pnależy zatrzymać pojazd i możliwie
najszybciej wyłączyć silnik.


Hamulce

Podczas holowania przyczepy wydłuża się
droga hamowania.
Aby ograniczyć grzanie się hamulców, szczególnie przy zjazdach w terenie górskim,
zaleca siÄ™ hamowanie silnikiem.


Opony
)Sprawdzać ciśnienie w oponach holującegopojazdu i przyczepy, przestrzegając przy
tym zalecanych wartości.



Oświetlenie
)Sprawdzić światła i kierunkowskazy wprzyczepie.


Wspomaganie parkowania tyłemzostanie wyłączone automatycznie wprzypadku zastosowania oryginalnych
haków CITROËNA.


Jazda z przyczepą poddaje holującypojazd zwiększonym obciążeniomi wymaga od kierowcy szczególnejuwagi.

Maksymalny dopuszczalny ciężar przyczepy przy dłuższej jeździe na wzniesieniach zależy
od ich nach
ylenia i temperatury otoczenia.
W każdym wypadku należy zwracać szczególną
uwagę na temperaturę płynu chłodzącego.

Należy zapoznać się z rubryką "Dane
techniczne",
gdzie podano masy pojazdu i
przyczep dopuszczalne dla danego pojazdu.

233Informacje praktyczne

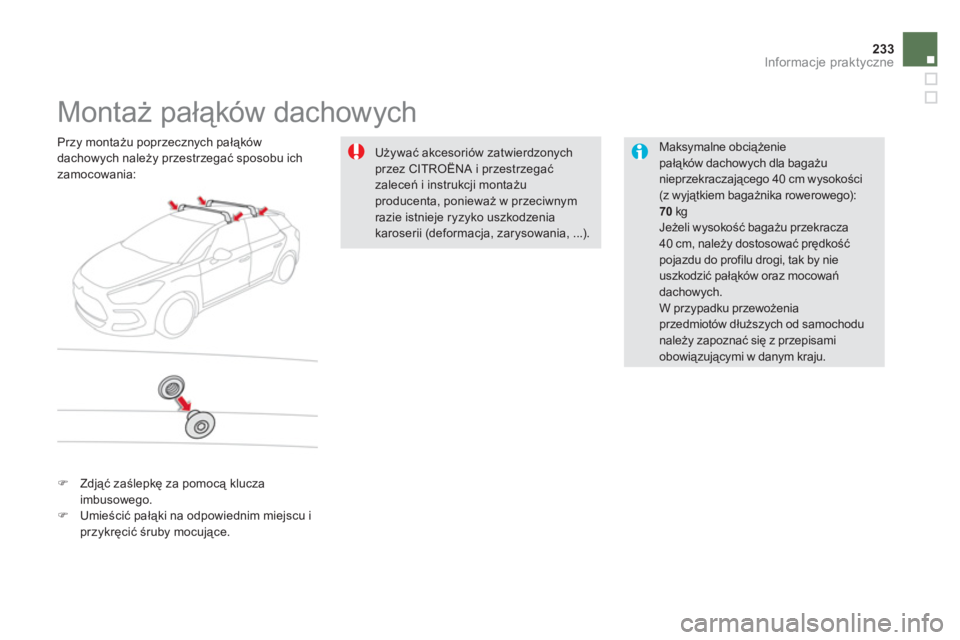

Montaż pałąków dachowych

Maksymalne obciążenie
pałąków dachowych dla bagażunieprzekraczającego 40 cm wysokości(z wyjątkiem bagażnika rowerowego):70
kg
Jeżeli wysokość bagażu przekracza40 cm, należy dostosować prędkość pojazdu do profilu drogi, tak by nieuszkodzić pałąków oraz mocowań dachowych. W przypadku przewożenia przedmiotów dłuższych od samochodu należy zapoznać się z przepisami obowiązującymi w danym kraju.

Przy montażu poprzecznych pałąk
ów
dachowych należy przestrzegać sposobu ich
zamocowania:
Używać akcesoriów zatwierdzonych przez CITROËNA i przestrzegać zaleceń i instrukcji montażuproducenta, ponieważ w przeciwnymrazie istnieje ryzyko uszkodzenia karoserii (deformacja, zarysowania, ...).
)Zdjąć zaślepkę za pomocą klucza
imbusowego.
)Umieścić pałąki na odpowiednim miejscu iprzykręcić śruby mocujące.

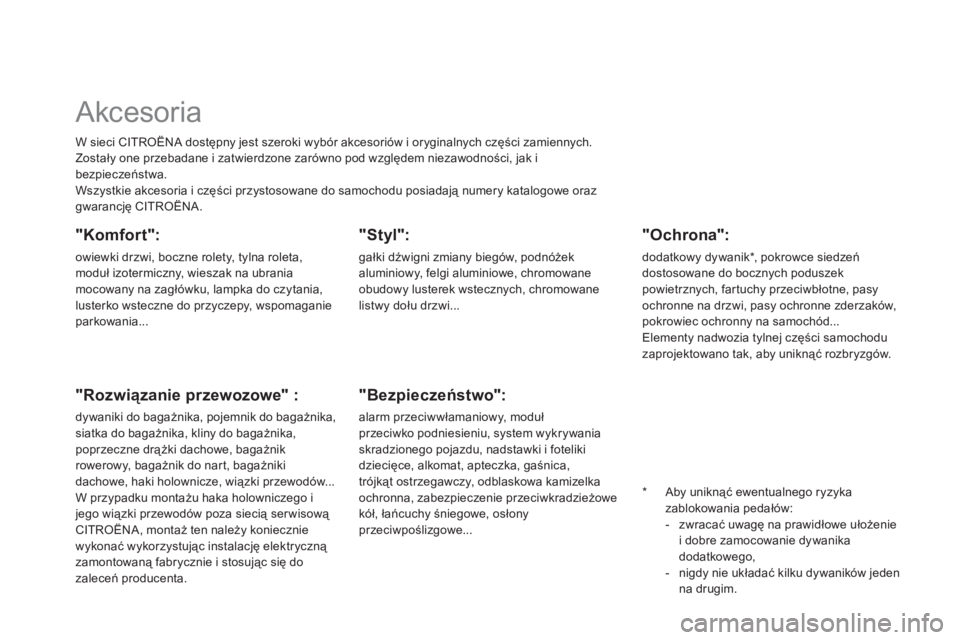

Akcesoria
W sieci CITROËNA dostępny jest szeroki wybór akcesoriów i oryginalnych części zamiennych.
Zostały one przebadane i zatwierdzone zarówno pod względem niezawodności, jak i
bezpieczeństwa.
Wszystkie akcesoria i części przystosowane do samochodu posiadają numery katalogowe oraz
gwarancję CITROËNA.
"Komfort":
owiewki drzwi, boczne rolety, tylna roleta,moduł izotermiczny, wieszak na ubraniamocowany na zagłówku, lampka do czytania, lusterko wsteczne do przyczepy, wspomaganieparkowania...
"RozwiÄ…zanie przewozowe" :
dywaniki do bagażnika, pojemnik do bagażnika, siatka do bagażnika, kliny do bagażnika, poprzeczne drążki dachowe, bagażnikrowerowy, bagażnik do nar t, bagażniki
dachowe, haki holownicze, wiązki przewodów...
W przypadku montażu haka holowniczego i jego wiązki przewodów poza siecią serwisową CITRO

235
Informacje praktyczne
Montaż urządzeń i akcesoriów elektrycznych spoza katalogu (doboru) CITROËNA może spowodować usterkę elektroniki oraz nadmierne obciążenieinstalacji elektrycznej pojazdu.
Przedstawiciele marki CITROËN służą wszelką pomocą przy wyborzewyposażenia dopuszczonego dostosowania w Państwa samochodzie.



Montaż nadajnikówradiowych

Przed przystąpieniem do montażunadajników radiowych z zewnętrzną anteną w ramach doposażenia,prosimy uzgodnić z kompetentnymipracownikami sieci CITROËN, jakie wymogi musi spełniać urządzenie (pasmo częstotliwości, maksymalna moc wyjściowa, położenie anteny,specjalne warunki montażu), zgodniez Dyrektywą o Kompatybilności Elektromagnetycznej Pojazd

009
Kontrole
