Kontrola jazdy

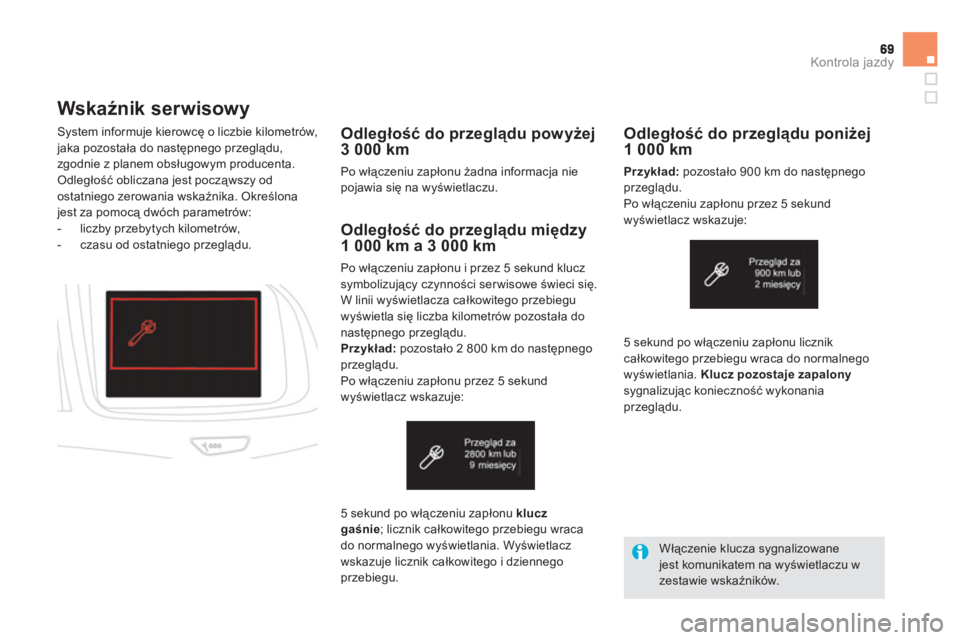

Wskaźnik serwisowy
Odległość do przeglądu powyżej3 000 km
Po włączeniu zapłonu żadna informacja niepojawia się na wyświetlaczu. System informuje kierowcę o liczbie kilometrów,
jaka pozostała do następnego przeglądu,
zgodnie z planem obsługowym producenta.
Odległość obliczana jest począwszy od
ostatniego zerowania wskaźnika. Określona jest za pomocą dwóch parametrów:


- liczby przebytych kilometrów,

- czasu od ostatniego przeglądu.Odległość do przeglądu między
1 000 km a 3 000 km
Po włączeniu zapłonu i przez 5 sekund klucz
symbolizujący czynności ser wisowe świeci się.
W linii wyświetlacza całkowitego przebiegu wyświetla się liczba kilometrów pozostała donastępnego przeglądu.Przykład:pozostało 2 800 km do następnegoprzeglądu.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
5 se
kund po włączeniu zapłonu kluczgaśnie; licznik całkowitego przebiegu wraca
do normalnego wy
świetlania. Wyświetlacz wskazuje licznik całkowitego i dziennegoprzebiegu.
Odległość do przeglądu poniżej
1 000 km
Przykład:pozostało 900 km do następnegoprzeglądu.Po włączeniu zapłonu przez 5 sekund wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego wyświetlania. Klucz pozostaje zapalonysygnalizując konieczność wykonania przeglądu.

Włączenie klucza sygnalizowane jest komunikatem na wyświetlaczu w zestawie wskaźników.

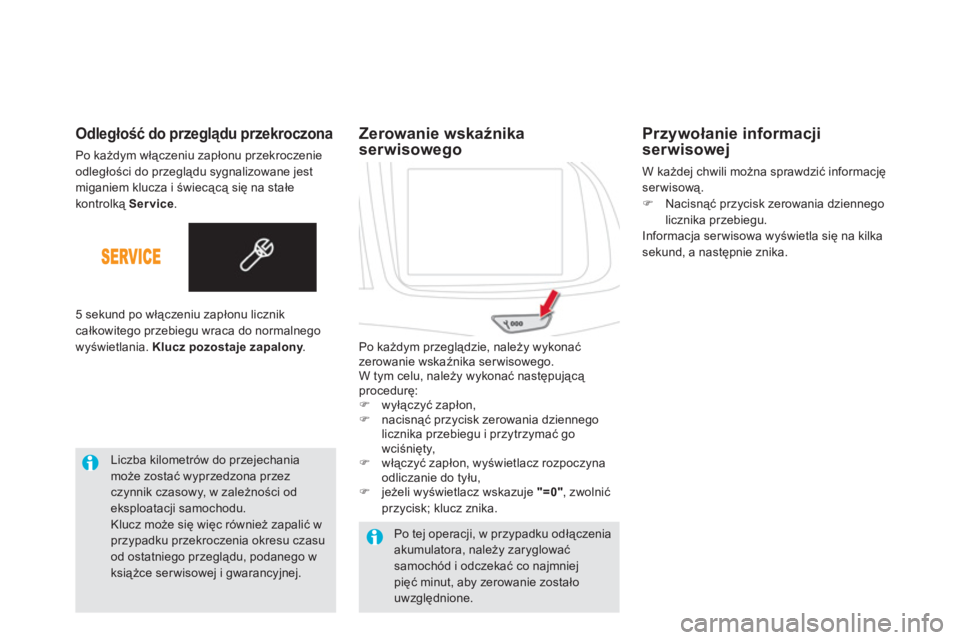

Odległość do przeglądu przekroczona
Po każdym włączeniu zapłonu przekroczenie
odległości do przeglądu sygnalizowane jest
miganiem klucza i świecącą się na stałe kontrolką Service.

Liczba kilometrów do przejechaniamoże zostać wyprzedzona przez czynnik czasowy, w zależności odeksploatacji samochodu.
Klucz może się więc również zapalić w przypadku przekroczenia okresu czasuod ostatniego przeglądu, podanego w książce ser wisowej i gwarancyjnej.

Po tej operacji, w przypadku odłączeniaakumulatora, należy zaryglować samochód i odczekać co najmniejpięć minut, aby zerowanie zostałouwzględnione. 5 se
kund po włączeniu zapłonu licznik całkowitego przebiegu wraca do normalnego
wyświetlania. Klucz pozostaje zapalony.y
Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie, należy wykonać zerowanie wskaźnika serwisowego.
W tym celu, należy wykonać następującą
procedurę:
)
wyłączyć zapłon, )
nacisnąć przycisk zerowania dziennegolicznika przebiegu i przytrzymać go
wciśnięty,)
włączyć zapłon, wyświetlacz rozpoczynaodliczanie do tyłu, )
jeżeli wyświetlacz wskazuje "=0", zwolnić
przycisk; klucz znika.


Przywołanie informacji
serwisowej
W każdej chwili można sprawdzić informację serwisową. )Nacisnąć przycisk zerowania dziennego
licznika przebiegu.
In
formacja ser wisowa wyświetla się na kilkasekund, a następnie znika.

Kontrola jazdy

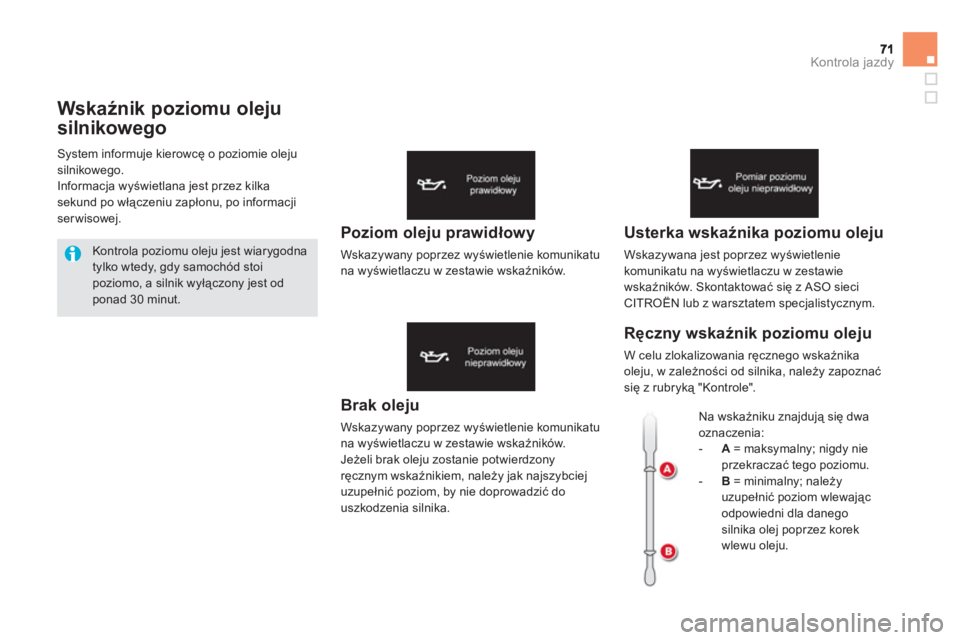

Wskaźnik poziomu oleju
s
ilnikowego
Brak oleju
Wskazywany poprzez wyświetlenie komunikatu na wyświetlaczu w zestawie wskaźników.
Jeżeli brak oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej uzupełnić poziom, by nie doprowadzić do uszkodzenia silnika.


Usterka wskaźnika poziomu oleju

Wskazywana jest poprzez wyświetlenie
komunikatu na wyświetlaczu w zestawie
wskaźników. Skontaktować się z ASO sieciCITROËN lub z warsztatem specjalistycznym.


Ręczny wskaźnik poziomu oleju

W celu zlokalizowania ręcznego wskaźnikaoleju, w zależności od silnika, należy zapoznać się z rubryką "Kontrole".
System informuje kierowcę o poziomie olejusilnikowego.
Informacja wyświetlana jest przez kilka sekund po włączeniu zapłonu, po informacjiserwisowej.

Kontrola poziomu oleju jest wiarygodna tylko wtedy, gdy samochód stoipoziomo, a silnik wyłączony jest odponad 30 minut.
Na wska
źniku znajdują się dwa oznaczenia:


- A= maksymalny; nigdy nie przekraczać tego poziomu.-B= minimalny; należyuzupełnić poziom wlewając
odpowiedni dla danego silnika olej poprzez korek
wlewu oleju.
Poziom oleju prawidłowy
Wskazywany poprzez wyświetlenie komunikatu na wyświetlaczu w zestawie wskaźników.

Dzięki temu systemowi, można ręcznie dostosować
intensywność oświetlenia stanowiska kierowcy, w zależności od oświetlenia z zewnątrz.
Potencjometr oświetlenia


Włączenie

Jeżeli światła są zapalone:
)nacisnąć przycisk, aby zmienić
intensywność oświetlenia stanowiskakierowcy, )jak tylko oświetlenie osiągnie żądaną
wartość, zwolnić przycisk.



Wyłączenie

Jeżeli światła są zgaszone lub w trybie dziennym,
w przypadku samochodów wyposażonych wświatła do jazdy dziennej, przycisk nie reaguje.

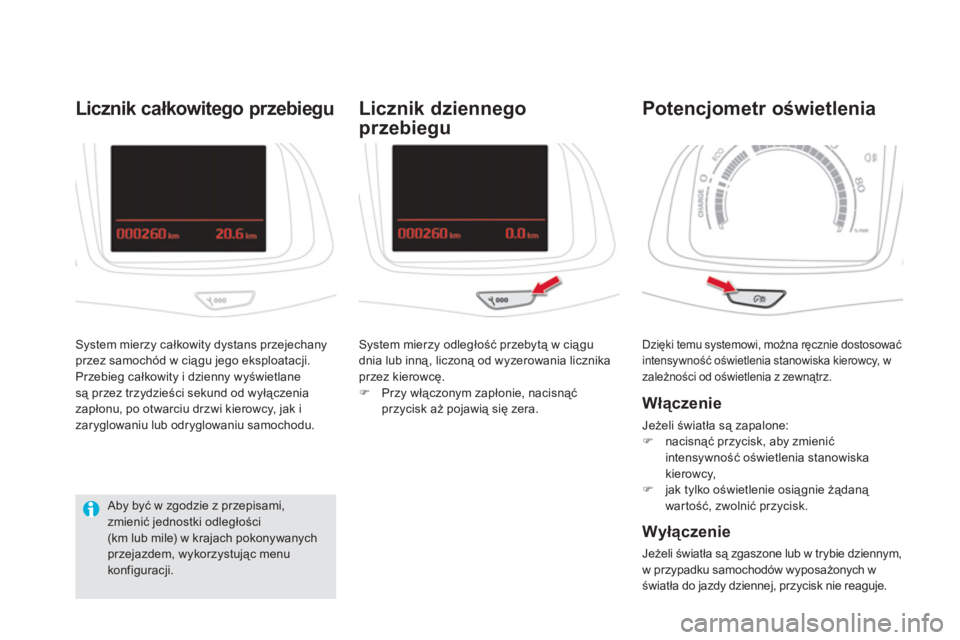

System mierzy całkowity dystans przejechanyprzez samochód w ciągu jego eksploatacji.
Przebieg całkowity i dzienny wyświetlane są przez trzydzieści sekund od wyłączenia
zapłonu, po otwarciu drzwi kierowcy, jak i
zaryglowaniu lub odryglowaniu samochodu.
Licznik całkowitego przebiegu
System mierzy odległość przebytą w ciągudnia lub inną, liczoną od wyzerowania licznika
przez kierowcę. )
Przy włączonym zapłonie, nacisnąćprzycisk aż pojawią się zera.



Licznik dziennego
przebiegu


Aby być w zgodzie z przepisami, zmienić jednostki odległości (km lub mile) w krajach pokonywanychprzejazdem, wykorzystując menukonfiguracji.

73Kontrola jazdy

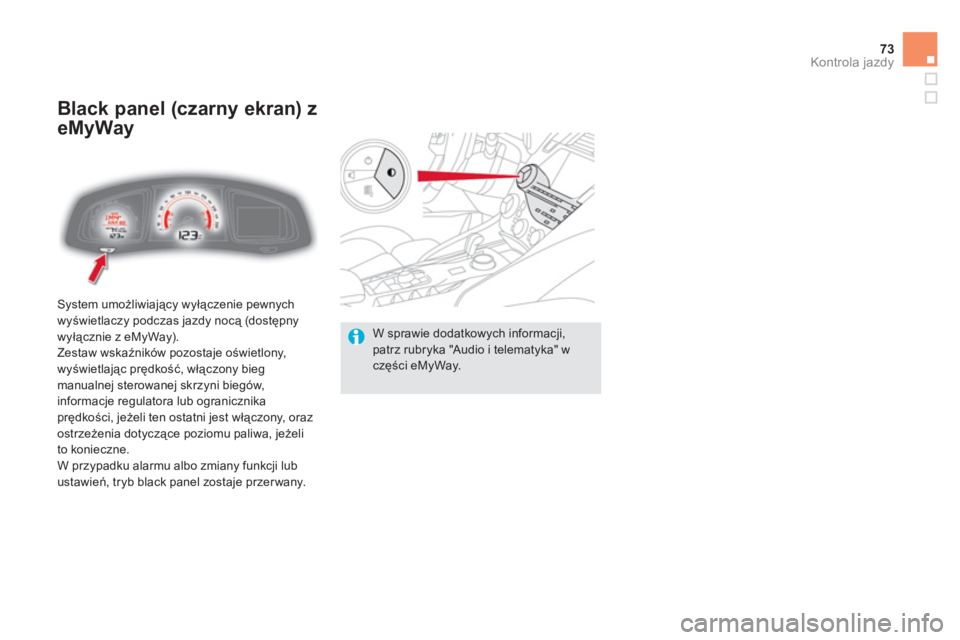

System umożliwiający wyłączenie pewnych
wyświetlaczy podczas jazdy nocą (dostępny
wyłącznie z eMyWay).
Zestaw wskaźników pozostaje oświetlony,
wyświetlając prędkość, włączony bieg manualnej sterowanej skrzyni biegów,
informacje regulatora lub ogranicznikaprędkości, jeżeli ten ostatni jest włączony, oraz
ostrzeżenia dotyczące poziomu paliwa, jeżeli
t
o konieczne.
W przypadku alarmu albo zmiany funkcji lub
ustawień, tryb black panel zostaje przer wany.








Black panel (czarny ekran) z
eMyWay


W sprawie dodatkowych informacji,patrz rubryka "Audio i telematyka" w części eMyWay.

Zegar wskazówkowy nie posiada przyciskuregulacji.
Aby ustawić godzinę, zapoznać się z rozdziałem o menu konfiguracji danego ekranu(radioodtwarzacz). Zegar zsynchronizowany jest z czasem ekranu;
w chwili zatwierdzenia godziny na ekranie,
wskazówki zegara ustawią się zgodnie z
ustawioną godziną i zawsze po włączeniu
za
płonu.

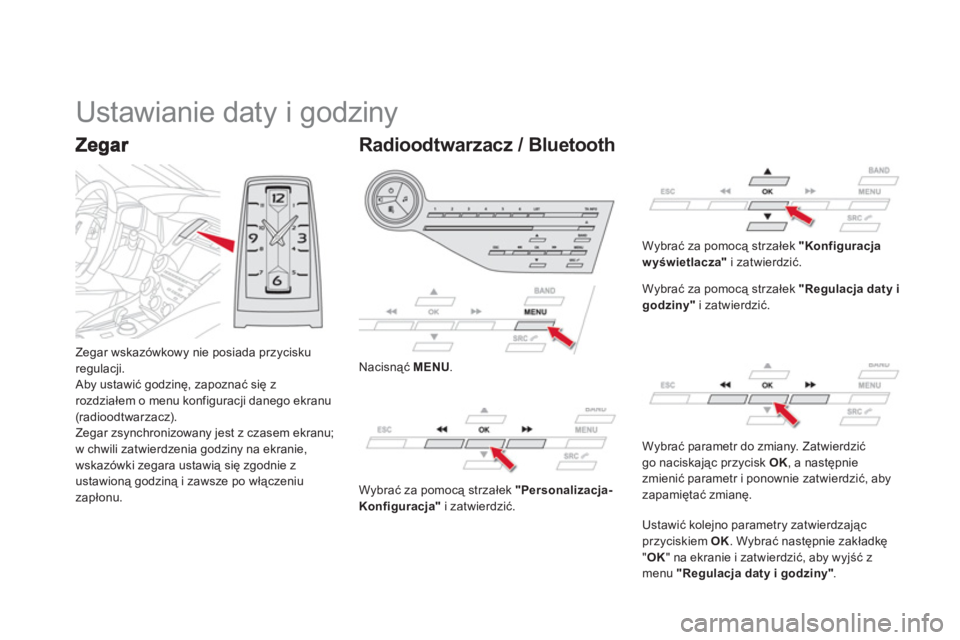

Ustawianie daty i godziny
Radioodtwarzacz / Bluetooth


Nacisnąć MENU.


Wybrać za pomocą strzałek "Personalizacja-Konfiguracja"
i zatwierdzić.
Wybrać za pomocą strzałek
"Konfiguracja
wyświetlacza"
i zatwierdzić.

Wybra
ć za pomocą strzałek "Regulacja daty igodziny"
i zatwierdzić.

W
ybrać parametr do zmiany. Zatwierdzić
go naciskając przycisk OK, a następnie
zmienić parametr i ponownie zatwierdzić, aby
zapamiętać zmianę.

Ustawić kolejno parametry zatwierdzając
przyciskiem OK
. Wybrać następnie zakładkę"OK" na ekranie i zatwierdzić, aby wyjść zmenu "Regulacja daty i godziny".

75
Kontrola jazdy

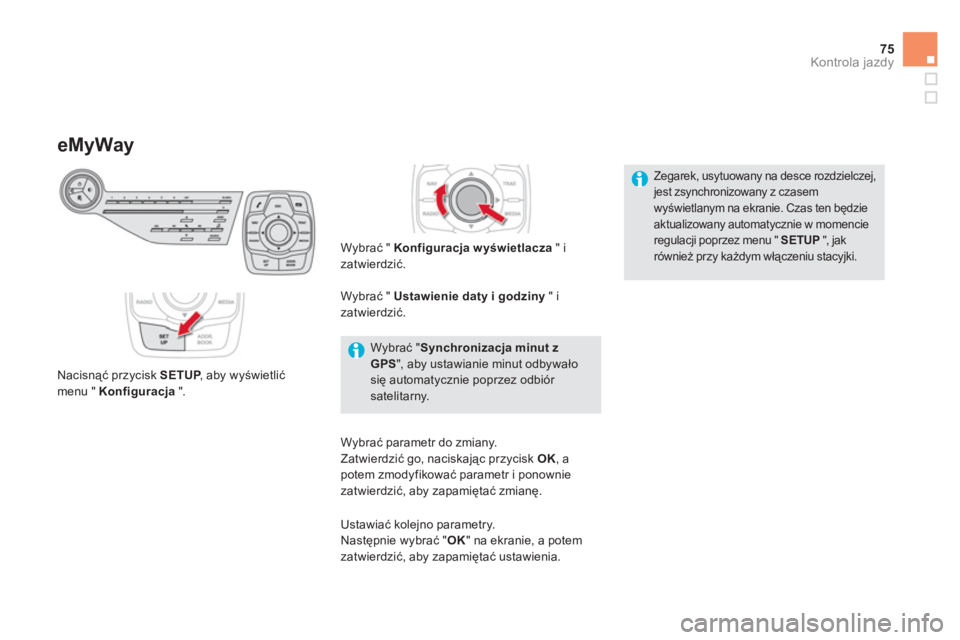

eMyWay

Nacisnąć przycisk SETUP
, aby wyświetlić Pmenu " Konfiguracja
".W
ybrać " Konfiguracja wyświetlacza"izatwierdzić.
W
ybrać " Ustawienie daty i godziny"izatwierdzić.
Wybrać " Synchronizacja minut zGPS", aby ustawianie minut odbywałosię automatycznie poprzez odbiór satelitarny.
Ustawiać kole
jno parametry.
Następnie wybrać " OK" na ekranie, a potem zatwierdzić, aby zapamiętać ustawienia.
Zegarek, usytuowany na desce rozdzielczej,jest zsynchronizowany z czasem wyświetlanym na ekranie. Czas ten będzie
aktualizowany automatycznie w momencie regulacji poprzez menu " SETUP
", jakrównież przy każdym włączeniu stacyjki.
Wybrać parametr do zmiany.
Zatwierdzić go, naciskając przycisk OK
, a potem zmodyfikować parametr i ponowniezatwierdzić, aby zapamiętać zmianę.

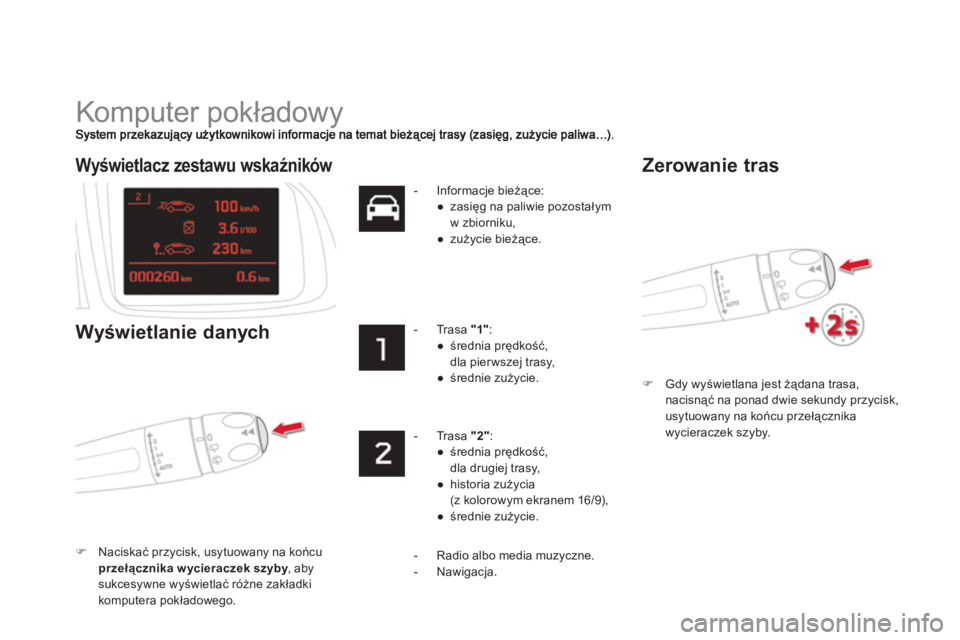

Komputer pokładowy
)Gdy wyświetlana jest żądana trasa, nacisnąć na ponad dwie sekundy przycisk,
usytuowany na końcu przełącznika
wycieraczek szyby.


Wyświetlacz zestawu wskaźników
Wyświetlanie danych
)Naciskać przycisk, usytuowany na końcuprzełącznika w ycieraczek szyby, aby ysukcesywne wyświetlać różne zakładki komputera pokładowego.- Informacje bieżące:
●
zas
ięg na paliwie pozostałym
w zbiorniku,
●
zużycie bieżące.


-
Trasa "1":●
średnia prędkość,
dla pier wszej trasy,
●

średnie zużycie.
-
Trasa "2":●
średnia prędkość, dla drugiej trasy,
●
historia zużycia
(z kolorowym ekranem 16/9),
●
średnie zużycie.


Zerowanie tras
- Radio albo media muzyczne.
- Nawigacja.

77Kontrola jazdy
Jeżeli podczas jazdy na stałe zaświecą się kreski, należy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.
Wartość zmienia się przy zmianiestylu jazdy lub ukształtowania terenu,powodując istotne odchylenie od zużycia chwilowego.

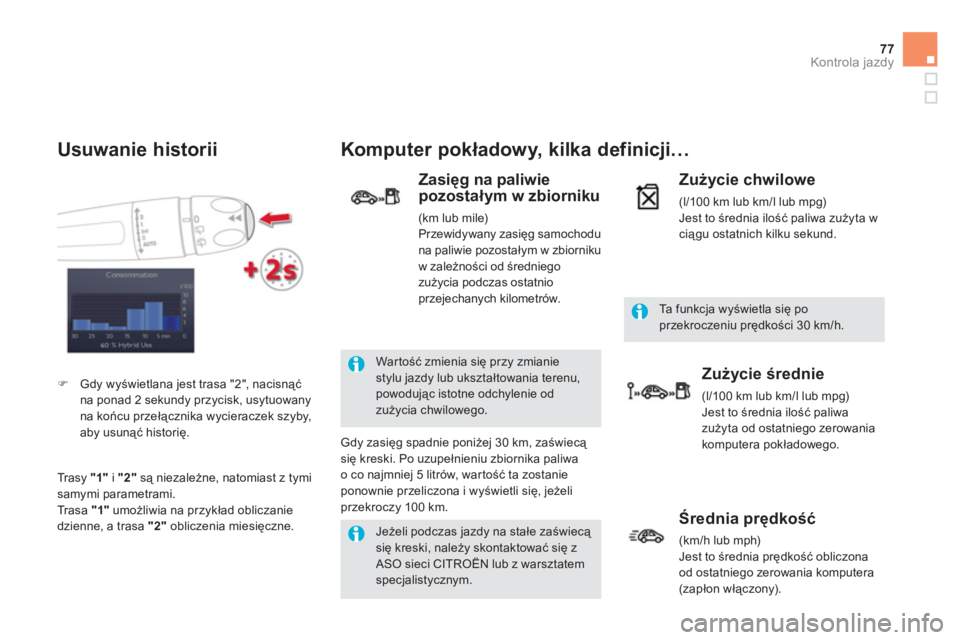

Komputer pokładowy, kilka definicji…


Zasięg na paliwie pozostałym w zbiorniku
(km lub mile)
Przewidywany zasięg samochodu
na paliwie pozostał
ym w zbiorniku
w zależności od średniego
zużycia podczas ostatnio
przejechanych kilometrów.
Gdy zasięg spadnie poniżej 30 km, zaświecą
się kreski. Po uzupełnieniu zbiornika paliwa
o co najmniej 5 litr

002
