259
DS5_lt_Chap09_verifications_ed01-2015
Kaskart į jungus kontaktą užsidega SERVICE ir
autodiagnostikos kontrolinės lemputės,
o lemputė UREA mirksi, kartu įsijungia
garsinis signalizatorius ir pasirodo pranešimas
"Emissions fault: Starting prevented" (taršos
kontrolės sutrikimas: užvesti draudžiama). Užvesti variklį draudžiama
Tam, kad galėtumėte vėl užvesti variklį,
jūs būtinai turite kreiptis į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.Jūs peržengėte leistiną nuvažiuoti
atstumą: užvedimo blokavimo įrenginys
neleidžia užvesti variklio. Priedo "AdBlue
®" užšalimas
Priedas "AdBlue
®" užšąla žemesnėje
negu apytiksliai -11°C temperatūroje.
Sistema SCR turi "AdBlue
®" priedo
bakelio šildymo įtaisą, su kuriuo jūs
galite važinėti šiuo automobiliu labai
šaltu metu.
Tikrinimai

DS5_lt_Chap09_verifications_ed01-2015

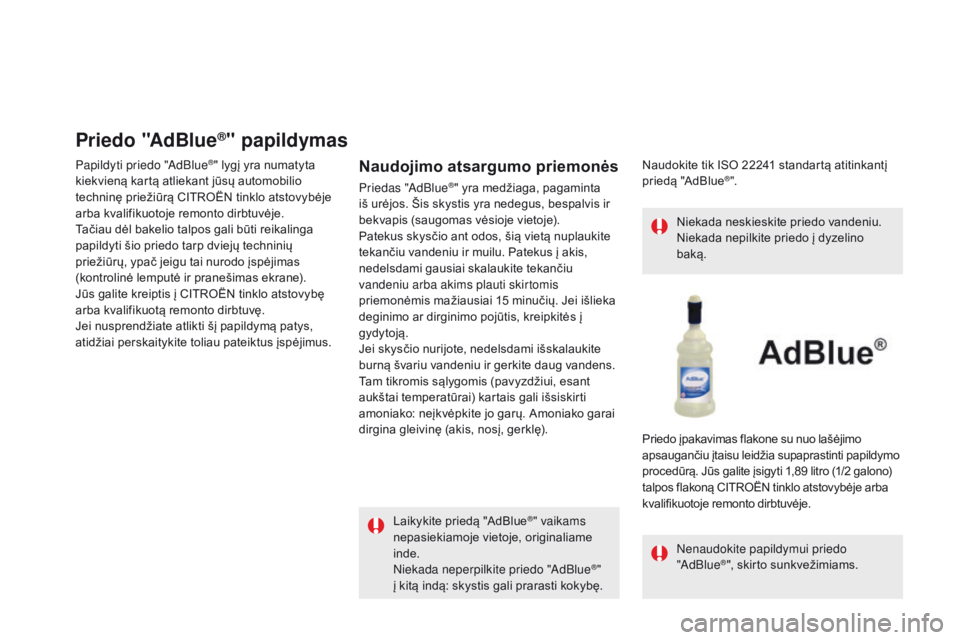

Priedo "AdBlue®" papildymas
Papildyti priedo "AdBlue®" lygį yra numatyta
kiekvieną kartą atliekant jūsų automobilio
techninę priežiūrą CITROËN tinklo atstovybėje
arba kvalifikuotoje remonto dirbtuvėje.
Tačiau dėl bakelio talpos gali būti reikalinga
papildyti šio priedo tarp dviejų techninių
priežiūrų, ypač jeigu tai nurodo įspėjimas
(kontrolinė lemputė ir pranešimas ekrane).
Jūs galite kreiptis į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
Jei nusprendžiate atlikti šį papildymą patys,
atidžiai perskaitykite toliau pateiktus įspėjimus.Naudojimo atsargumo priemonės
Priedas "AdBlue®" yra medžiaga, pagaminta
iš urėjos. Šis skystis yra nedegus, bespalvis ir
bekvapis (saugomas vėsioje vietoje).
Patekus skysčio ant odos, šią vietą nuplaukite
tekančiu vandeniu ir muilu. Patekus į akis,
nedelsdami gausiai skalaukite tekančiu
vandeniu arba akims plauti skirtomis
priemonėmis mažiausiai 15 minučių. Jei išlieka
deginimo ar dirginimo pojūtis, kreipkitės į
gydytoją.
Jei skysčio nurijote, nedelsdami išskalaukite
burną švariu vandeniu ir gerkite daug vandens.
Tam tikromis sąlygomis (pavyzdžiui, esant
aukštai temperatūrai) kartais gali išsiskirti
amoniako: neįkvėpkite jo garų. Amoniako garai
dirgina gleivinę (akis, nosį, gerklę).
Laikykite priedą "AdBlue
®" vaikams
nepasiekiamoje vietoje, originaliame
inde.
Niekada neperpilkite priedo "AdBlue
®"
į kitą indą: skystis gali prarasti kokybę. Naudokite tik ISO 22241 standartą atitinkantį
priedą "AdBlue
®"
.
Niekada neskieskite priedo vandeniu.
Niekada nepilkite priedo į dyzelino
baką.
Nenaudokite papildymui priedo
"AdBlue
®", skirto sunkvežimiams.
Priedo įpakavimas flakone su nuo lašėjimo
apsaugančiu įtaisu leidžia supaprastinti papildymo
procedūrą. Jūs galite įsigyti 1,89 litro (1/2 galono)
talpos flakoną CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.

261
DS5_lt_Chap09_verifications_ed01-2015
Nelaikykite priedo "AdBlue®"
automobilyje. Prieš atlikdami papildymą įsitikinkite, ar
automobilis stovi lygioje horizontalioje vietoje.
Žiemos metu patikrinkite, ar automobilio
temperatūra yra aukštesnė negu -11°C.
Priešingu atveju užšąlantis priedas "AdBlue
®"
negalės būti įpiltas į bakelį. Tam, kad
galėtumėte įpilti priedo, palaikykite automobilį
šiltesnėje vietoje keletą valandų.
Papildymo procedūra
F Norėdami išjungti variklį paspauskite mygtuką START/STOP. F

N
orėdami pasiekti priedo "AdBlue
®" bakelį
pakelkite bagažinės grindis. Tam, kad
laikytųsi pakelta kairioji pusė, padėkite kokį
nors daiktą, pavyzdžiui, krepšį.
Rekomendacijos dėl sandėliavimo
"AdBlue®" užšąla esant žemesnei negu
apytiksliai -11°C temperatūrai, o jo savybės
suprastėja, kai šiluma pasiekia 25°C.
Rekomenduojama laikyti flakonus vėsioje vietoje,
apsaugotoje nuo tiesioginių saulės spindulių.
Šiomis sąlygomis priedas gali būti saugomas ne
mažiau kaip metus.
Jei priedas buvo užšalęs, jis galės būti naudojamas,
kai visiškai atšils vidutinėje oro temperatūroje.
Tikrinimai

DS5_lt_Chap09_verifications_ed01-2015
F Suėmę už liežuvėlio atsekite juodą plastikinį dangtelį. F
Į kiškite į kiaurymę pirštus ir sukite šeštadalį
apsukimo mėlyną kamštelį prieš laikrodžio
rodyklę.
F

A
tsargiai nuimkite kamštelį traukdami
aukštyn ir jo nepaleisdami. F
P aimkite priedo "AdBlue®" flakoną. Prieš
supildami jo turinį į jūsų automobilio priedo
"AdBlue
®" bakelį, patikrinkite jo galiojimo
datą ir atidžiai perskaitykite naudojimo
nurodymus ant etiketės.

263
DS5_lt_Chap09_verifications_ed01-2015
F Jei atitraukus flakoną liko apvarvėjusi įpylimo vieta, nušluostykite ją drėgna
šluoste.
F

V
ėl užsukite mėlyną jį kamštelį ant priedo
bakelio angos ir pasukite jį šeštadalį
apsukimo laikrodžio rodyklių kryptimi - iki
galo.
F

U
ždėkite juodą jį kamštelį jį prisegdami prie
liuko.
F

N
uleiskite bagažinės grindis ir uždarykite
gaubtą.
Svarbu: jei jūsų automobilio priedo
"AdBlue
®" bakelis yra visiškai
tuščias - ką patvirtina įspėjamasis
p
ranešimas ir tai, kad neįmanoma
užvesti variklio,
- jūs turite būtinai
pripilti ne mažiau kaip 3,8 litro priedo.
Tai būtų du flakonai po 1,89 litro. Jei priedo išsiliejo daugiau, gausiai
nuplaukite šaltu vandeniu arba
nušluostykite drėgna šluoste.
Jei priedas susikristalizavo, pašalinkite
jį kepine ir šiltu vandeniu.
Svarbu:
jei priedo pripylėte po to, kai
jis visiškai baigėsi , ir tai signalizavo
pranešimas "Top up emissions additive:
Starting prevented" (papildykite priedo lygį:
užvesti draudžiama), turite būtinai palaukti
maždaug 5 minutes prieš į jungdami
kontaktą, neatidarydami vairuotojo
durų ir neatrakindami automobilio,
neįnešdami beraktės įlipimo ir
užvedimo sistemos elektroninio rakto
į automobilio saloną, nei neįkišdami
elektroninio rakto į skaitytuvą.
Įjunkite kontaktą ir, palaukę 10 sekundžių,
užveskite variklį.
Neišmeskite priedo "AdBlue®" flakonų
su buitinėmis šiukšlėmis. Išmeskite
juos į tam skirtą konteinerį arba
grąžinkite į pardavimo vietą.
Tikrinimai

DS5_lt_Chap10_caracteristiques_ed01-2015
Techninė charakteristika

DS5_lt_Chap10_caracteristiques_ed01-2015

DS5_lt_Chap10_caracteristiques_ed01-2015
Benzininiai varikliaiTHP 150THP 155 THP 160 THP 165 S&S THP 200
Pavarų dėžės
BVA6 (automatinė, 6 pavarų) BVA6 (automatinė,
6 pavarų) BVA6 (automatinė,
6 pavarų) EAT6 (automatinė,
6 pavarų)BVM6 (rankinė, 6 pavarų)
Tipai ir modifikacijos 5FEA5 F VA - A /1 5FMA -Y -A /D 5GZT/S -T/1S
-T/2S 5FU8
Cilindrų darbo tūris (cm
3) 1 5981 5981 5981 5981 598
Diametras x eiga (mm) 77 x 85,8 77 x 85,8 77 x 85,8 77 x 85,8 77 x 85,8
Didžiausia galia* pagal ES stand. (kW) 11 0115120 121147
Didžiausios galios režimas (aps./min) 6 0506 000 6 0006 000 5 800
Didžiausias sukimo momentas pagal ES stand. (Nm)240240240240 275
Didžiausio sukimo momento režimas (aps./min) 1 400 1 4001 4001 400 1 700
Degalai bešvinis benzinas bešvinis benzinas bešvinis benzinas bešvinis benzinas bešvinis benzinas
Katalizatorius yrayrayrayrayra
Variklio alyvos talpa litrais (su keičiamu
filtravimo elementu) 4,25
4,254,254,254,25
Benzininių variklių ir pavarų dėžių duomenys
* Didžiausia galia atitinka vertę, gautą bandant variklį stendu pagal ES reglamento nustatytas sąlygas (direktyvą 1999/99/CE).
.../S: modifikacija su sistema "Stop & Start".
.../1: modifikacija su mažo pasipriešinimo riedėjimui padangomis.
.../2: modifikacija su labai mažo pasipriešinimo riedėjimui padangomis.

267
DS5_lt_Chap10_caracteristiques_ed01-2015
Benzininio automobilio ir priekabos masės duomenys (kg)
Benzininiai varikliaiTHP 150THP 155 THP 160 THP 165 S&S THP 200
Pavarų dėžės
BVA6 (automatinė, 6 pavarų) BVA6 (automatinė,
6 pavarų) BVA6 (automatinė,
6 pavarų) EAT6 (automatinė,
6 pavarų) BVM6 (rankinė,
6 pavarų)
Tipai ir modifikacijos5FEA5 F VA - A /1 5FMA -Y -A /D 5GZT/S -T/1S
-T/2S 5FU8
-
T
uščio automobilio masė 1 4951 4201 495 1 4291 430
-

P
arengto važiavimui automobilio masė* 1 5701 495 1 5701 504 1 505
-

Maksimali leistina krauto automobilio masė (MTAC)2 030 2 0352 030 2 0172 050
-

Bendra leistina autom. su priekaba masė (MTR A) 12 % įkalnė2 830 3 3352 830 3 1172 800
-

Priekabos su stabdžiais masė (bendros leist. masės ribose) 1 0 % arba 12 % įkalnė800 1 300 8001 10 0 750
-

P

riekabos su stabdžiais masė** (su svorio
perkėlimu bendros leist. masės ribose) 800
1 500 8001 400 1 050
-

P

riekabos be stabdžių masė 74 574 574 5750 750
-

P

atartina grąžulo apkrova 7575757575
* Parengto važiavimui automobilio masė yra tuščio automobilio masė + vairuotojo svoris (75 kg).
**

P

riekabos su stabdžiais masė gali būti padidinta bendros leistinos masės ribose tiek, kiek sumažinama velkančiojo krauto automobilio masė; tačiau
būkite atsargūs, nes velkant priekabą mažai įkrautu automobiliu gali susilpnėti jo stabilumas.
Nurodyti bendros leistinos masės duomenys galioja ne didesniam kaip 1000 metrų aukščiui; nurodyta priekabos masė turi būti sumažinta 10 %
kiekvienam papildomam 1000 metrų aukščio.
Velkant priekabą maksimalus leistinas greitis yra sumažintas (laikykitės šalyje galiojančių eismo taisyklių).
Esant aukštai oro temperatūrai automobilio galia gali sumažėti dėl variklio apsaugos; kai oro temperatūra yra aukštesnė kaip 37 °C, sumažinkite
priekabos masę.
Techninė charakteristika

DS5_lt_Chap10_caracteristiques_ed01-2015
* Parengto važiavimui automobilio masė yra tuščio automobilio masė + vairuotojo svoris (75 kg).Benzininiai varikliai
THP 155THP 165 S&S THP 200
Pavarų dėžės BVA6 (automatinė, 6 pavarų) EAT6 (automatinė, 6 pavarų) BVM6 (rankinė, 6 pavarų)
Tipai ir modifikacijos 5 F VA - A /15GZT/S -T/1S -T/2S 5FU8
-
T
uščio automobilio masė
1 5401 539 1 572
-
P
arengto važiavimui automobilio masė*
1 6151 6141 647
-
M
aksimali leistina krauto automobilio masė
( M TAC) 2 170
2 225 2 195
-
Bendra leistina autom. su priekaba masė (MTR A) 1
2 % įkalnė3 320 3 225 2 795
-
P

riekabos su stabdžiais masė (MTR A ribose)
1

0 % arba 12 % įkalnė 1 150
1 000 600
-

P

riekabos be stabdžių masė 74 5750600
-

P

atartina grąžulo apkrova 757575
Nurodyti bendros leistinos masės duomenys galioja ne didesniam kaip 1000 metrų aukščiui; nurodyta priekabos masė turi būti sumažinta 10 %
kiekvienam papildomam 1000 metrų aukščio.
Velkant priekabą didžiausias leistinas greitis yra sumažintas (laikykitės šalyje galiojančių eismo taisyklių).
Esant aukštai oro temperatūrai automobilio galia gali sumažėti dėl variklio apsaugos; kai oro temperatūra yra aukštesnė kaip 37 °C, sumažinkite
priekabos masę.
Benzininio automobilio ir priekabos masės duomenys (kg) - modifikacija N1
