ESP CITROEN DS5 HYBRID 2015 Ghiduri De Utilizare (in Romanian)

187
DS5_ro_Chap07_securite_ed01-2015

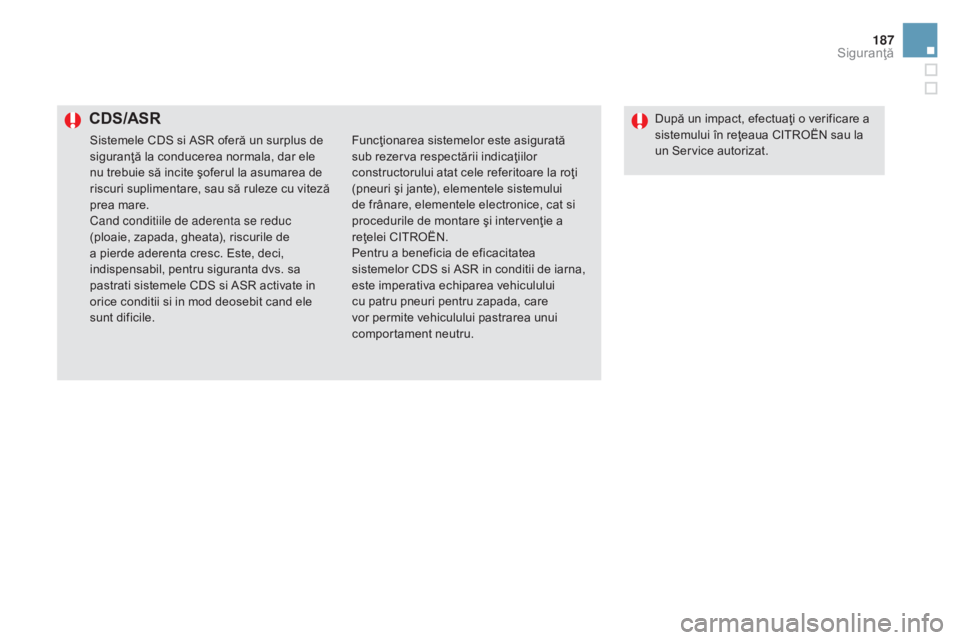

CdS/ASRDupă un impact, efectuaţi o verificare a
sistemului în reţeaua CITROËN sau la
un Service autorizat.
Sistemele CDS si ASR oferă un surplus de
siguranţă la conducerea normala, dar ele
nu trebuie să incite şoferul la asumarea de
riscuri suplimentare, sau să ruleze cu viteză
prea mare.
Cand conditiile de aderenta se reduc
(ploaie, zapada, gheata), riscurile de
a pierde aderenta cresc. Este, deci,
indispensabil, pentru siguranta dvs. sa
pastrati sistemele CDS si ASR activate in
orice conditii si in mod deosebit cand ele
sunt dificile. Funcţionarea sistemelor este asigurată
sub rezerva respectării indicaţiilor
constructorului atat cele referitoare la roţi
(pneuri şi jante), elementele sistemului
de frânare, elementele electronice, cat si
procedurile de montare şi intervenţie a
reţelei CITROËN.
Pentru a beneficia de eficacitatea
sistemelor CDS si ASR in conditii de iarna,
este imperativa echiparea vehiculului
cu patru pneuri pentru zapada, care
vor permite vehiculului pastrarea unui
comportament neutru.
Siguranţă

189
DS5_ro_Chap07_securite_ed01-2015
Reglare în înălţime faţă
F Pentru a găsi punctul de prindere, apucaţi comanda şi culisaţi-o până găsiţi o poziţie
de fixare predefinită.
Începând de la aproximativ 20
km/h
şi timp de două minute, aceşti martori
clipesc însoţiţi de un semnal sonor.
Trecând aceste două minute, martorii
rămân aprinşi atât timp cât şoferul sau pasagerii
nu îşi fixează centurile.
Martor(i) de necuplare /
d ecuplare a centurilor*
1. Martor necuplare/decuplare a centurii faţă
şi/sau spate, pe tabloul de bord.
2.
M

artor centură faţă stânga.
3.
M

artor centură faţă dreapta.
4.
M

artor centură spate dreapta.
5.
M

artor centură spate, central.
6.
M

artor centură spate stânga.
Martor(i) ai centurii(lor) fata
La punerea contactului, martorul 1
s e aprinde pe tabloul de bord şi
martorul corespunzător 2 şi/sau 3 se
aprinde în roşu pe afişajul martorilor
de centură şi de airbag frontal al pasagerului;
dacă centura corespunzătoare nu este cuplată
sau este decuplată.
Martori ai centurilor spate
La punerea contactului, martorii
corespunzători 4, 5 şi 6 se aprind
aproximativ 30 secunde în culoare
roşie, dacă centura nu a fost fixată.
Când se rulează cu o viteză mai mare de
20

km/h, martorii corespunzători 4 , 5 sau 6 se
aprind în culoare roşie, însoţiţi de un semnal
sonor şi de un mesaj pe afişajul tabloului de
bord, când un pasager din spate şi-a desfăcut
centura.
* In functie de versiune si/sau destinatie.
Siguranţă

193
DS5_ro_Chap07_securite_ed01-2015
Airbaguri laterale
Activare
Acesta se declanşează unilateral în caz de
şoc lateral violent, aplicat pe întreaga zonă
de impact sau par ţial pe zona de impact
laterală
B, e

xercitându-se perpendicular pe axa
longitudinală a vehiculului, în plan orizontal şi în
sensul de la exterior spre interiorul vehiculului.
Airbagul lateral se interpune între şoldul şi
umărul ocupantul locului din faţă al vehiculului
şi panoul uşii corespunzătoare. Este un sistem care protejează, în caz de şoc
lateral violent, şoferul şi pasagerul din faţă,
pentru a limita riscurile de traumatisme la
nivelul bustului, între şold şi umăr.
Fiecare airbag lateral este integrat în armătura
spătarului scaunului, în partea dinspre usa.
Zone de detectare a socului
A. Zona de impact frontal.
B. Z ona de impact lateral.
Airbaguri cortina
Sistem care protejează, în caz de impact lateral
violent, atat conducatorul cat şi pasagerii (cu
excepţia pasagerului de pe locul central-spate),
pentru a limita riscurile de traumatisme în zona
laterală a craniului.
Fiecare airbag cortină este integrat în stâlpi şi
în partea superioară a habitaclului.
În momentul unui şoc sau al unui acroşaj uşor
pe partea laterala a vehiculului, sau în cazul
răsturnării laterale a vehiculului, este posibil
ca airbagurile cortină să nu se declanşeze.
În cazul unei coliziuni frontale sau din spate,
airbagurile cortină nu se declanşează.
Activare
Airbagul cortină se declanşeaza simultan cu
airbagurile laterale corespunzătoare, în caz de
impact lateral violent, aplicat pe întreaga parte
laterală sau par ţial pe zona de impact lateral B ,
exercitat perpendicular pe axa longitudinala a
vehiculului, în plan orizontal şi dinspre exterior
spre interiorul vehiculului.
Airbagul cortină se interpune între ocupantul
din faţă sau din spate şi geamuri.
Dacă acest martor se aprinde pe
tabloul de bord, însoţit de un semnal
sonor şi de un mesaj pe afişajul
tabloului de bord, consultaţi reţeaua
CITROËN sau un service autorizat
pentru verificarea sistemului. Este
posibil ca airbagurile să nu se mai
declanşeze în caz de impact violent.
Anomalie de functionare
Siguranţă

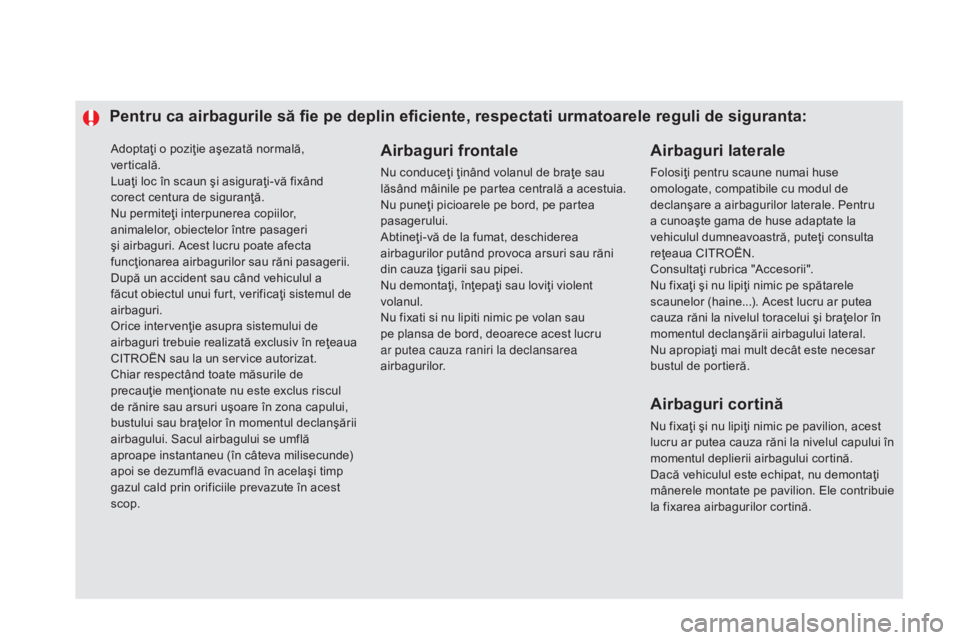

Adoptaţi o poziţie aşezată normală,
verticală.
Luaţi loc în scaun şi asiguraţi-vă fixând
corect centura de siguranţă.
Nu permiteţi interpunerea copiilor,
animalelor, obiectelor între pasageri
şi airbaguri. Acest lucru poate afecta
funcţionarea airbagurilor sau răni pasagerii.
După un accident sau când vehiculul a
făcut obiectul unui furt, verificaţi sistemul de
airbaguri.
Orice intervenţie asupra sistemului de
airbaguri trebuie realizată exclusiv în reţeaua
CITROËN sau la un service autorizat.
Chiar respectând toate măsurile de
precauţie menţionate nu este exclus riscul
de rănire sau arsuri uşoare în zona capului,
bustului sau braţelor în momentul declanşării
airbagului. Sacul airbagului se umflă
aproape instantaneu (în câteva milisecunde)
apoi se dezumflă evacuand în acelaşi timp
gazul cald prin orificiile prevazute în acest
scop.Airbaguri laterale
Folosiţi pentru scaune numai huse
omologate, compatibile cu modul de
declanşare a airbagurilor laterale. Pentru
a cunoaşte gama de huse adaptate la
vehiculul dumneavoastră, puteţi consulta
reţeaua CITROËN.
Consultaţi rubrica "Accesorii".
Nu fixaţi şi nu lipiţi nimic pe spătarele
scaunelor (haine...). Acest lucru ar putea
cauza răni la nivelul toracelui şi braţelor în
momentul declanşării airbagului lateral.
Nu apropiaţi mai mult decât este necesar
bustul de portieră.
Airbaguri frontale
Nu conduceţi ţinând volanul de braţe sau
lăsând mâinile pe partea centrală a acestuia.
Nu puneţi picioarele pe bord, pe partea
pasagerului.
Abtineţi-vă de la fumat, deschiderea
airbagurilor putând provoca arsuri sau răni
din cauza ţigarii sau pipei.
Nu demontaţi, înţepaţi sau loviţi violent
volanul.
Nu fixati si nu lipiti nimic pe volan sau
pe plansa de bord, deoarece acest lucru
ar putea cauza raniri la declansarea
airbagurilor.
Pentru ca airbagurile să fie pe deplin eficiente, respectati urmatoarele reguli de siguranta:Airbaguri cortină
Nu fixaţi şi nu lipiţi nimic pe pavilion, acest
lucru ar putea cauza răni la nivelul capului în
momentul deplierii airbagului cortină.
Dacă vehiculul este echipat, nu demontaţi
mânerele montate pe pavilion. Ele contribuie
la fixarea airbagurilor cortină.

DS5_ro_Chap08_info-pratiques_ed01-2015
F Rotiţi selectorul A pe poziţia "Umflare".
F

D
erulaţi complet tubul negru H .
F

R
acordaţi direct tubul negru la
valva roţii reparate. F

C
onectaţi din nou fişa electrică a
compresorului la priza 12 V a vehiculului.
F P orniţi din nou motorul şi lăsaţi-l să
funcţioneze. F

A
justaţi presiunea cu ajutorul
compresorului (pentru umflare:
întrerupătorul B în poziţia "I" ; pentru
dezumflare: întrerupătorul B în poziţia "O"
şi apăsaţi pe butonul C ), conform etichetei
de presiune a pneurilor vehiculului, situată
la nivelul uşii conducatorului auto.
O p

ierdere ulterioară de presiune indică
faptul că fisura din pneu nu a fost
colmatată, consultaţi reţeaua CITROËN
sau un Service autorizat pentru depanarea
vehiculului.
F

Î
ndepărtaţi, apoi depozitaţi kitul complet.
F

R
ulaţi cu viteză redusă (maxim 80 km/h),
limitând la 200 km distanţa parcursă.
Prezentati-vă cât de curând posibil în
reţeaua CITROËN sau la un Service
autorizat.
Este imperativ să informaţi tehnicianul
despre utilizarea kitului. După
diagnosticare, tehnicianul vă va informa
dacă pneul poate fi reparat sau trebuie
înlocuit.
2. Umflare

DS5_ro_Chap08_info-pratiques_ed01-2015
Scoaterea rotii de rezerva
F Ridicaţi panoul, pentru acces la piulita de comanda a troliului.
F

U
tilizand cheia de demontare roti 1 si
prelungitorul 7 , rotiti piulita in sensul acelor
de ceasornic până la capat, pentru a derula
cablul troliului, pana cand roata de rezerva
este asezata pe sol. Derulati in continuare
o lungime de cablu suficienta, pentru a
avea acces la roata. F
D egajati ansamblul roata/caseta pe la
partea din spate a vehiculului.
F

R
idicati roata de rezerva, pentru a avea
acces la trusa de scule.
F

D
esprindeti piesa de legatura de pe
capacul trusei de scule.
F

T
receti piesa de legatura prin mijlocul rotii
pentru a o elibera. In cazul in care roata de rezerva este
montata in locul unei roti cu pana, este
imperativa ridicarea troliului si a trusei
de scule de sub vehicul inainte de a
demara.
Consultati rubrica "Readucere in pozitie
a troliului si a rotii de rezerva".

DS5_ro_Chap08_info-pratiques_ed01-2015
Lanturi pentru zapada
În condiţii de iarnă, lanţurile pentru zăpadă ameliorează tracţiunea cât şi comportamentul vehiculului la frânare.Lanţurile pentru zăpadă pot fi montate
doar pe roţile faţă. Acestea nu pot fi
montate pe roata de rezervă de tip
"galet ".
Ţineţi cont de reglementările sprecifice
fiecărei ţări în ceea ce priveşte
utilizarea lanţurilor pentru zăpadă şi
viteza maximă autorizată.
Recomandari de instalare
F Dacă doriţi să montaţi lanţurile pe parcursul unui drum, opriţi vehiculul pe o
suprafaţă plană, în afara carosabilului.
F

T
rageţi frâna de staţionare şi asiguraţi
roţile cu o cală pentru a evita alunecarea
vehicului.
F

M
ontaţi lanţurile respectând instrucţiunile
furnizate de către producătorul acestora.
F

P
orniţi lent şi rulaţi o perioadă de timp fără
a depăşi viteza de 50 km/h.
F

O
priţi vehiculul şi verificaţi dacă lanţurile
sunt corect poziţionate.
Evitaţi rularea pe drumuri dezăpezite
cu lanturi pentru zapada, pentru a
nu deteriora anvelopele vehiculului
cât şi carosabilul. Dacă vehiculul
dumneavoastră este echipat cu jante
din aluminiu, verificaţi ca nici o parte a
lanţului sau a fixărilor acestuia să nu
intre în contact cu janta.
Utilizaţi numai lanţurile pentru zăpadă
concepute pentru a fi montate pe tipul de roţi
cu care este echipat vehiculul dumneavoastră:
Dimensiunea pneurilor originale Dimensiune maxima
za de lant
215/60 R16 9 mm
225/50 R17
235/45 R18 nu se poate monta
lant
235/40 R19
Pentru mai multe informaţii privind lanţurile
pentru zăpadă, consultaţi reţeaua CITROËN
sau un Service autorizat.
Se recomanda cu tarie sa va antrenati
pentru montarea lanturilor inainte de
plecare, pe un teren plan si uscat.

213
DS5_ro_Chap08_info-pratiques_ed01-2015
Inlocuirea unei lămpi
Lumini faţă
Model cu faruri directionale cu
xenon
1. Lumini de zi / de pozitie (LEd).
2. L umini de intalnire / de drum
directionale (
d1S

).
3.
L

umini semnalizatoare de directie
(LE
d).
4. P

roiectoare anticeata directionale
(LE
d).
Model cu faruri cu halogen
1. Lumini de drum (H1).
2. L umini de intalnire (H7).
3.
L

umini de zi / de pozitie (LE
d
)* .
4.
L

umini semnalizatoare de directie
(H Y21).
5.
P

roiectoare anticeata directionale ( H11) .
Pentru becurile cu proeminente de
tip
H7..., respectaţi poziţionarea
corectă, pentru garanta cea mai bună
calitate a iluminatului. În unele conditii de climă (temperatură
scazută, umiditate), este normală
apariţia fenomenului de aburire a
suprafeţei interioare a farurilor şi a
luminilor din spate; acesta dispare
în câteva minute, după aprinderea
luminilor.Risc de electrocutare
Inlocuirea unui bec cu xenon (D1S)
trebuie efectuată în reţeaua CITROËN
sau la un Service autorizat.
Lumini cu diode
electroluminiscente (LEd)
Pentru inlocuirea acestui tip de lumini, adresati-
va retelei CITROËN sau unui Service autorizat.
Reteaua CITROËN va propune un kit de
inlocuire pentru diodele electroluminiscente
(LED).
* LED: diode electroluminiscente.
Informaţii practice

DS5_ro_Chap08_info-pratiques_ed01-2015
Proiectoare anticeata
F Indepartati deflectorul de sub caroserie.
F D ebranşaţi conectorul becului.
F

R
otiţi becul cu un sfert de tura, scoateţi-l si
inlocuiti-l.
Pentru remontare, efectuaţi aceste operaţii în
ordine inversa.
Pentru înlocuirea acestor becuri, puteţi, de
asemenea, consulta reţeaua CITROËN sau un
Service autorizat.
Semnalizatoare de directie
O clipire mai rapida a martorului de
indicator de directie (dreapta sau
stanga) indica defectarea unui bec de
pe partea corespondenta.
Lampa semnalizatorului de directie este
amplasata sub farul din fata.
F

R

otiţi un sfert de tur suportul lămpii şi
îndepărtaţi-l.
F

Î

nlocuiţi lampa defectă. Pentru remontare, efectuaţi aceste operaţii în
sens invers.
Pentru înlocuirea acestor becuri, puteţi de
asemenea consulta reţeaua CITROËN sau un
service autorizat.

219
DS5_ro_Chap08_info-pratiques_ed01-2015
Lumini de marşarier (pe volet)
F Scoateţi cu grijă blocul optic prin exterior. Clipsul de mentinere se declipseaza
automat.
F

R
otiţi un sfert de tura suportul lămpii şi
înlocuiţi-o.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
Lumini anticeata
F Deschideţi voletul portbagajului apoi îndepărtaţi trapa de acces.
F

D
esprindeti fusta blocului optic.
F

Î
ndepărtaţi capacul de acces si desurubati
piuliţa de fixare a blocului optic. Accesul se face introducand mana pe sub bara
de protectie.
F

R
otiţi suportul becului cu un sfert de tura şi
scoateţi-l.
F

I
nlocuiti becul.
Pentru remontare, efectuaţi aceste operaţii în
ordine inversa.
Pentru înlocuirea acestor becuri, puteţi, de
asemenea, consulta reţeaua CITROËN, sau un
Service autorizat.
Informaţii practice
