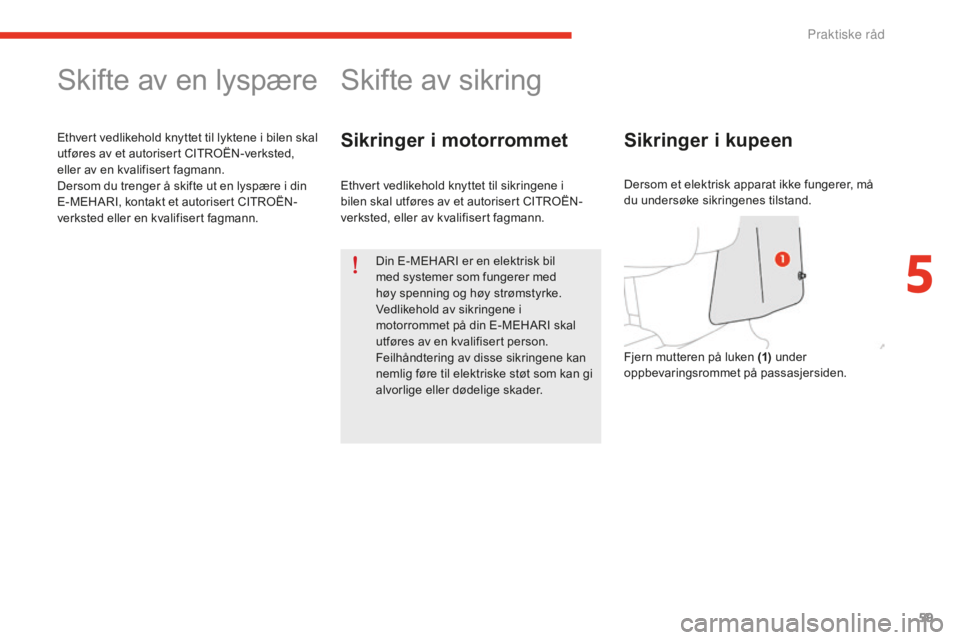

Skifte av en lyspære
Ethvert vedlikehold knyttet til lyktene i bilen skal
utføres av et autorisert CITROËN-verksted,
eller av en kvalifisert fagmann.
Dersom du trenger å skifte ut en lyspære i din
E-MEHARI, kontakt et autorisert CITROËN-
verksted eller en kvalifisert fagmann.
Skifte av sikring
Sikringer i motorrommet
Din E-MEHARI er en elektrisk bil
med systemer som fungerer med
høy spenning og høy strømstyrke.
Vedlikehold av sikringene i
motorrommet på din E-MEHARI skal
utføres av en kvalifisert person.
Feilhåndtering av disse sikringene kan
nemlig føre til elektriske støt som kan gi
alvorlige eller dødelige skader.
Ethvert vedlikehold knyttet til sikringene i
bilen skal utføres av et autorisert CITROËN-
verksted, eller av kvalifisert fagmann.
Sikringer i kupeen
Fjern mutteren på luken (1)
under
oppbevaringsrommet på passasjersiden. Dersom et elektrisk apparat ikke fungerer, må
du undersøke sikringenes tilstand.
5
P

60
e-mehari_no_Chap05_conseils-pratiques_ed02-2016

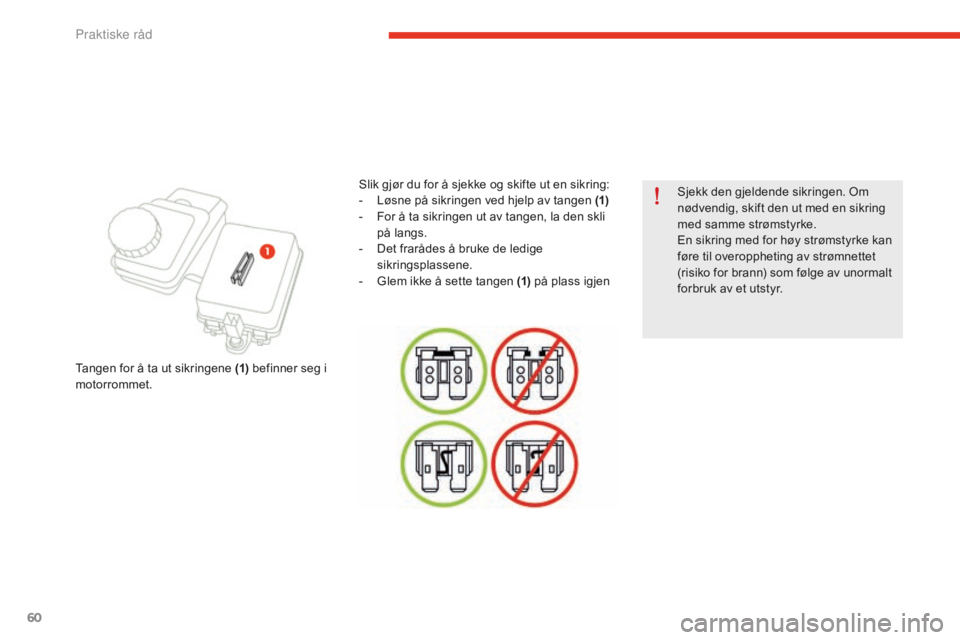

Sjekk den gjeldende sikringen. Om
nødvendig, skift den ut med en sikring
med samme strømstyrke.
En sikring med for høy strømstyrke kan
føre til overoppheting av strømnettet
(risiko for brann) som følge av unormalt
forbruk av et utstyr.
Slik gjør du for å sjekke og skifte ut en sikring:
- Lø
sne på sikringen ved hjelp av tangen (1)
-
Fo

r å ta sikringen ut av tangen, la den skli
på langs.
-
De

t frarådes å bruke de ledige
sikringsplassene.
-
Gl

em ikke å sette tangen (1) på plass igjen
Tangen for å ta ut sikringene (1) befinner seg i
motorrommet.
P

61
e-mehari_no_Chap05_conseils-pratiques_ed02-2016

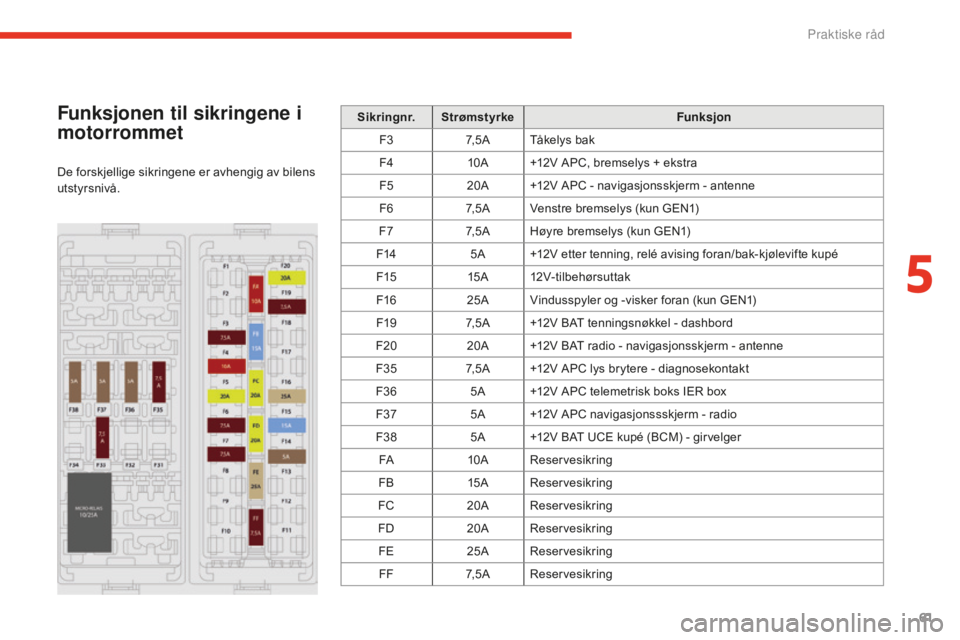

Funksjonen til sikringene i
motorrommet
De forskjellige sikringene er avhengig av bilens
utstyrsnivå.Sikringnr.
Strømstyrke Funksjon
F3 7, 5 ATåkelys bak
F4 10A+12V APC, bremselys + ekstra
F5 20A+12V APC - navigasjonsskjerm - antenne
F6 7, 5 AVenstre bremselys (kun GEN1)
F7 7, 5 AHøyre bremselys (kun GEN1)
F14 5A+12V etter tenning, relé avising foran/bak-kjølevifte kupé
F15 15A12V-tilbehørsuttak
F16 25AVindusspyler og -visker foran (kun GEN1)
F19 7, 5 A+12V BAT tenningsnøkkel - dashbord
F20 20A+12V BAT radio - navigasjonsskjerm - antenne
F35 7, 5 A+12V APC lys brytere - diagnosekontakt
F36 5A+12V APC telemetrisk boks IER box
F37 5A+12V APC navigasjonssskjerm - radio
F38 5A+12V BAT UCE kupé (BCM) - girvelger
FA 10AReservesikring
FB 15AReservesikring
FC 20AReservesikring
FD 20AReservesikring
FE 25AReservesikring
FF 7, 5 AReservesikring
5
Praktiske råd

62
e-mehari_no_Chap05_conseils-pratiques_ed02-2016

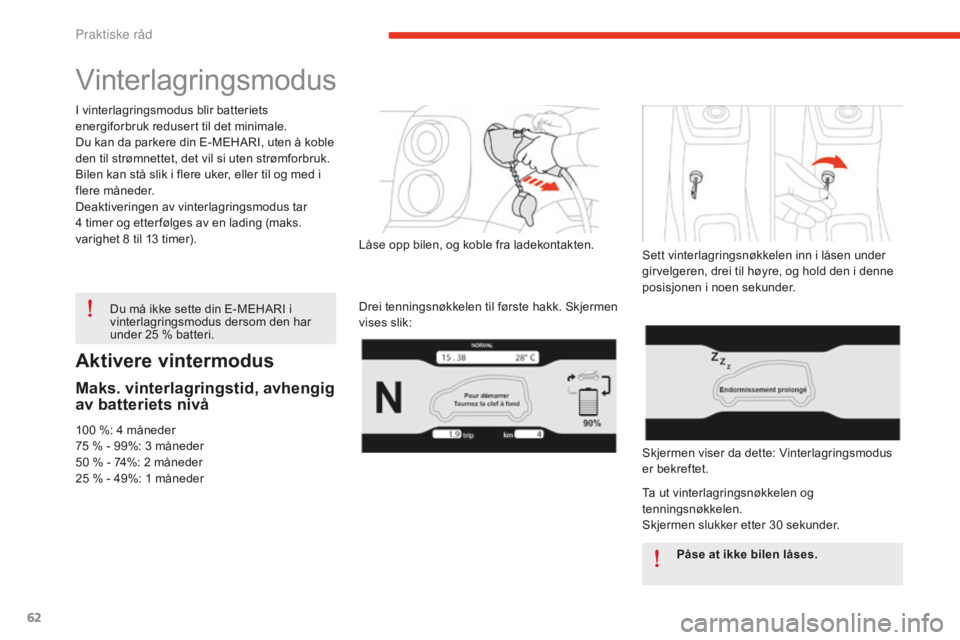

Aktivere vintermodus
Maks. vinterlagringstid, avhengig
av batteriets nivå
100 %: 4 måneder
75 % - 9 9%: 3 m åneder
50
% - 7

4%: 2
m
åneder
25
% - 4

9%: 1
m
åneder
Du må ikke sette din E-MEHARI i
vinterlagringsmodus dersom den har
under 25
% b

atteri.
Låse opp bilen, og koble fra ladekontakten.
Drei tenningsnøkkelen til første hakk. Skjermen
vises slik:
Sett vinterlagringsnøkkelen inn i låsen under
girvelgeren, drei til høyre, og hold den i denne
posisjonen i noen sekunder.
Skjermen viser da dette: Vinterlagringsmodus
er bekreftet.
Ta ut vinterlagringsnøkkelen og
tenningsnøkkelen.
Skjermen slukker etter 30
se

kunder.
Påse at ikke bilen låses.
Vinterlagringsmodus
I vinterlagringsmodus blir batteriets
energiforbruk redusert til det minimale.
Du kan da parkere din E-MEHARI, uten å koble
den til strømnettet, det vil si uten strømforbruk.
Bilen kan stå slik i flere uker, eller til og med i
flere måneder.
Deaktiveringen av vinterlagringsmodus tar
4 timer og etter følges av en lading (maks.
varighet 8 til 13 timer).
P

63
e-mehari_no_Chap05_conseils-pratiques_ed02-2016

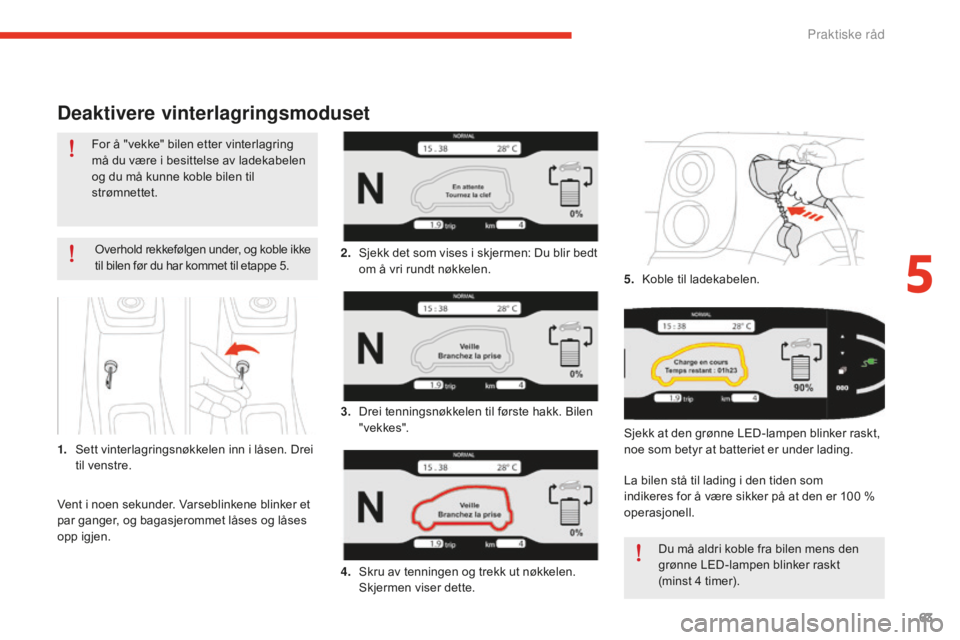

Deaktivere vinterlagringsmoduset
Overhold rekkefølgen under, og koble ikke
til bilen før du har kommet til etappe 5.
1.
Se

tt vinterlagringsnøkkelen inn i låsen. Drei
til venstre. 2. Sj
ekk det som vises i skjermen: Du blir bedt
om å vri rundt nøkkelen.
3.
Dr

ei tenningsnøkkelen til første hakk. Bilen
" vek ke s".
4.
Sk

ru av tenningen og trekk ut nøkkelen.
Skjermen viser dette. 5.
Ko

ble til ladekabelen.
Sjekk at den grønne LED-lampen blinker raskt,
noe som betyr at batteriet er under lading.
La bilen stå til lading i den tiden som
indikeres for å være sikker på at den er 100
%
ope

rasjonell.Du må aldri koble fra bilen mens den
grønne LED-lampen blinker raskt
(minst 4
t

imer).
For å "vekke" bilen etter vinterlagring
må du være i besittelse av ladekabelen
og du må kunne koble bilen til
strømnettet.
Vent i noen sekunder. Varseblinkene blinker et
par ganger, og bagasjerommet låses og låses
opp igjen.
5
Praktiske råd

64
e-mehari_no_Chap05_conseils-pratiques_ed02-2016

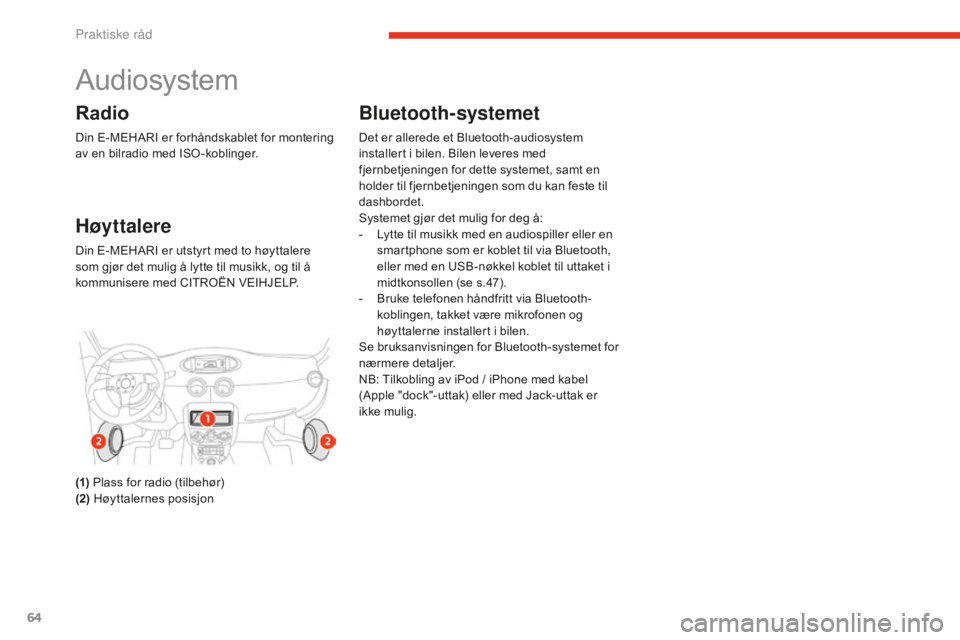

Audiosystem
Radio
Din E-MEHARI er forhåndskablet for montering
av en bilradio med ISO-koblinger.
Høyttalere
Din E-MEHARI er utstyrt med to høyttalere
som gjør det mulig å lytte til musikk, og til å
kommunisere med CITROËN VEIHJELP.
(1) Plass for radio (tilbehør)
(2) Høyttalernes posisjon
Bluetooth-systemet
Det er allerede et Bluetooth-audiosystem
installert i bilen. Bilen leveres med
fjernbetjeningen for dette systemet, samt en
holder til fjernbetjeningen som du kan feste til
dashbordet.
Systemet gjør det mulig for deg å:
-
Ly

tte til musikk med en audiospiller eller en
smartphone som er koblet til via Bluetooth,
eller med en USB-nøkkel koblet til uttaket i
midtkonsollen (se s.47).
-
Br

uke telefonen håndfritt via Bluetooth-
koblingen, takket være mikrofonen og
høyttalerne installert i bilen.
Se bruksanvisningen for Bluetooth-systemet for
nærmere detaljer.
NB: Tilkobling av iPod / iPhone med kabel
(Apple "dock"-uttak) eller med Jack-uttak er
ikke mulig.
Praktiske råd

65
e-mehari_no_Chap06_caracteristiques-techniques_ed02-2016

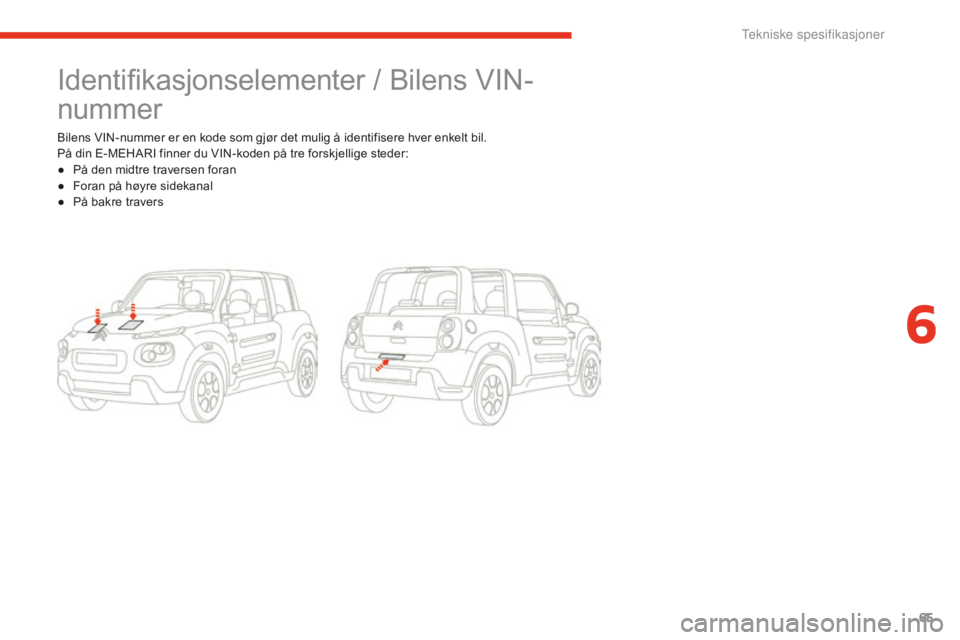

Identifikasjonselementer / Bilens VIN-
nummer
Bilens VIN-nummer er en kode som gjør det mulig å identifisere hver enkelt bil.
På din E-MEHARI finner du VIN-koden på tre forskjellige steder:
●
På d
en midtre traversen foran
●
Fo

ran på høyre sidekanal
●
På b

akre travers
6
Tekniske spesifikasjoner

66
e-mehari_no_Chap06_caracteristiques-techniques_ed02-2016

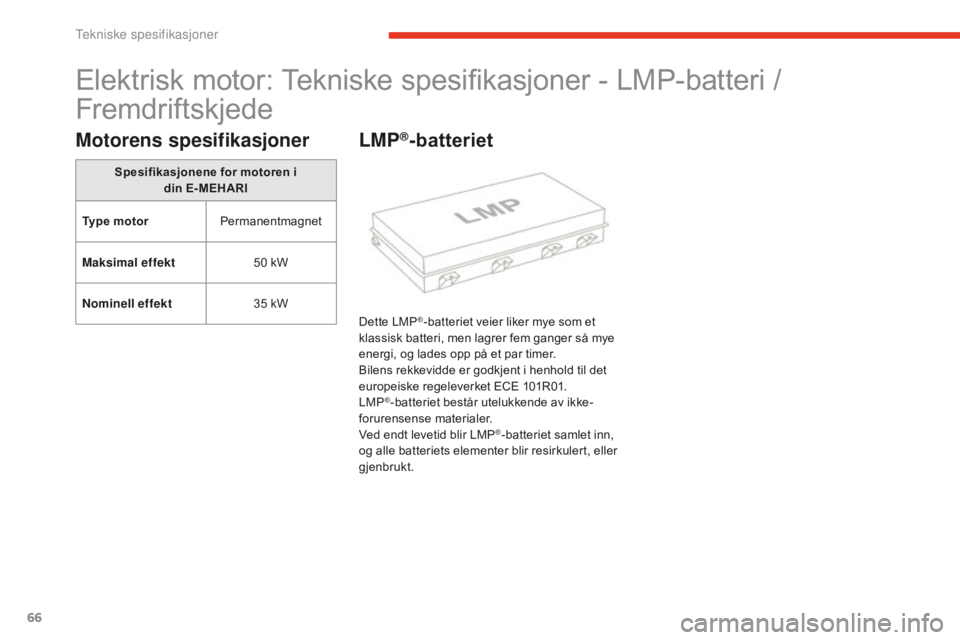

Elektrisk motor: Tekniske spesifikasjoner - LMP-batteri /
Fremdriftskjede
Motorens spesifikasjoner
Spesifikasjonene for motoren i din E - MEHARI
Type motor Permanentmagnet
Maksimal effekt 50
k

W
Nominell effekt 35
k

W
LMP®-batteriet
Dette LMP®-batteriet veier liker mye som et
klassisk batteri, men lagrer fem ganger så mye
energi, og lades opp på et par timer.
Bilens rekkevidde er godkjent i henhold til det
europeiske regeleverket ECE 101R01.
LMP
®-batteriet består utelukkende av ikke-
forurensense materialer.
Ved endt levetid blir LMP
®-batteriet samlet inn,
og alle batteriets elementer blir resirkulert, eller
gjenbrukt.
Tekniske spesifikasjoner

67
e-mehari_no_Chap06_caracteristiques-techniques_ed02-2016
Spesifikasjoner (generelle, termiske og elektriske)
Generelle spesifikasjoner
Volum (L) 300
Vekt (kg) 300
Termiske spesifikasjoner
Innvendig
temperatur 60°C / 80°C
Funksjonstemperatur-20°C / +60°C Elektiske spesifikasjoner
Energi 30
k
Wh
Nominell spenning 410 V
To p p e f f e k t 45
k
W (30s)
Spenning LMP
®-
batteri, min. / maks. 300/435V
Kapasitet ved C/4 75
A

h
Vektdensitet 10 0
W

h/kg
Volumdensitet 10 0
W

h/l
Maks. strømstyrke 140
A
D

in E-MEHARI har et høyspennings LMP
®-batteri som er isolert fra omgivelsene takket
være den spesielle innpakkingen.
LMP
®-batteriet skal kun håndteres av spesielt opplært og kvalifisert personale.
Integrert lader
For at din E-MEHARI skal kunne være så
allsidig som overhodet mulig, er bilen utstyrt
med en intern lader.
Din E-MEHARI kan lades opp på et hvilket
som helst strømuttak. Laderen tar seg av
konverteringen av strømmen for LMP
®-
batteriet.
Spesifikasjoner for laderen i din
E

- MEHARI
Funksjonsspenning 230
V
L

aderens
strømstyrke 16
A
L

adeeffekt 3
3

00
W
L

aderen i din E-MEHARI har følgende
spesifikasjoner:
6
Tekniske spesifikasjoner

68
e-mehari_no_Chap06_caracteristiques-techniques_ed02-2016

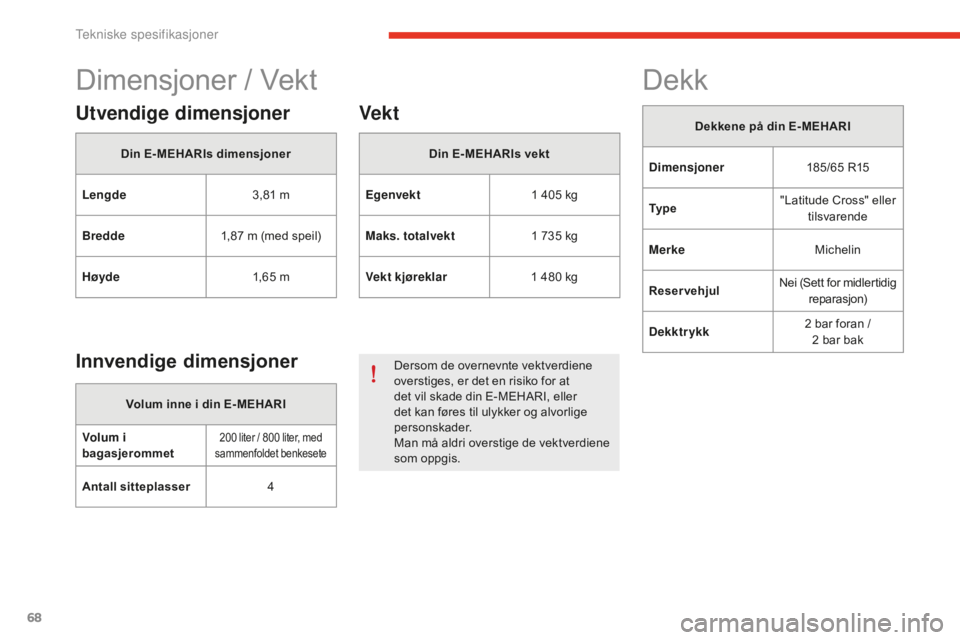

Dimensjoner / Vekt
Utvendige dimensjoner
Din E- MEHARIs dimensjoner
Lengde 3,81
m
Bre

dde 1,87
m (

med speil)
Høyde 1,6 5
m
Innvendige dimensjoner
Volum inne i din E- MEHARI
Volum i
bagasjerommet
200 liter / 800 liter, med
sa mmenfoldet benkesete
Antall sitteplasser 4
Vek t
Din E- MEHARIs vekt
Egenvekt 1
4

05
k
g
Maks. totalvekt 1
7

35
k
g
Vekt kjøreklar 1
4

80
k
g
Dersom de overnevnte vektverdiene
overstiges, er det en risiko for at
det vil skade din E-MEHARI, eller
det kan føres til ulykker og alvorlige
personskader.
Man må aldri overstige de vektverdiene
som oppgis.
Dekk
Dekkene på din E- MEHARI
Dimensjoner 185/65
R

15
Ty p e "Latitude Cross" eller
tilsvarende
Merke Michelin
Reservehjul Nei (Sett for midlertidig
reparasjon)
Dekktrykk 2
b

ar foran /
2
ba

r bak
