CITROEN E-MEHARI 2016 Manual do condutor (in Portuguese)

e-mehari_pt_Chap00_couverture_ed02-2016
Guia de utilização

e-mehari_pt_Chap00_couverture_ed02-2016

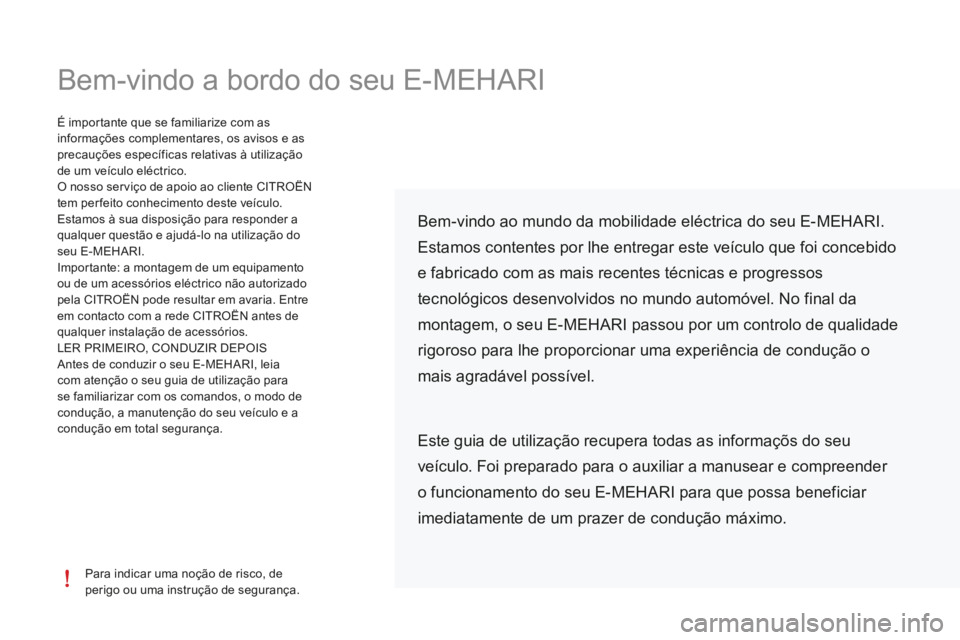

Bem-vindo a bordo do seu E-MEHARI
Para indicar uma noção de risco, de
perigo ou uma instrução de segurança.
É importante que se familiarize com as
informações complementares, os avisos e as
precauções específicas relativas à utilização
de um veículo eléctrico.
O nosso serviço de apoio ao cliente CITROËN
tem per feito conhecimento deste veículo.
Estamos à sua disposição para responder a
qualquer questão e ajudá-lo na utilização do
seu E-MEHARI.
Importante: a montagem de um equipamento
ou de um acessórios eléctrico não autorizado
pela CITROËN pode resultar em avaria. Entre
em contacto com a rede CITROËN antes de
qualquer instalação de acessórios.
LER PRIMEIRO, CONDUZIR DEPOIS
Antes de conduzir o seu E-MEHARI, leia
com atenção o seu guia de utilização para
se familiarizar com os comandos, o modo de
condução, a manutenção do seu veículo e a
condução em total segurança.
Bem-vindo ao mundo da mobilidade eléctrica do seu E-MEHARI.
Estamos contentes por lhe entregar este veículo que foi concebido
e fabricado com as mais recentes técnicas e progressos
tecnológicos desenvolvidos no mundo automóvel. No final da
montagem, o seu E-MEHARI passou por um controlo de qualidade
rigoroso para lhe proporcionar uma experiência de condução o
mais agradável possível.
Este guia de utilização recupera todas as informaçõs do seu
veículo. Foi preparado para o auxiliar a manusear e compreender
o funcionamento do seu E-MEHARI para que possa beneficiar
imediatamente de um prazer de condução máximo.

e-mehari_pt_Chap00a_sommaire_ed02-2016

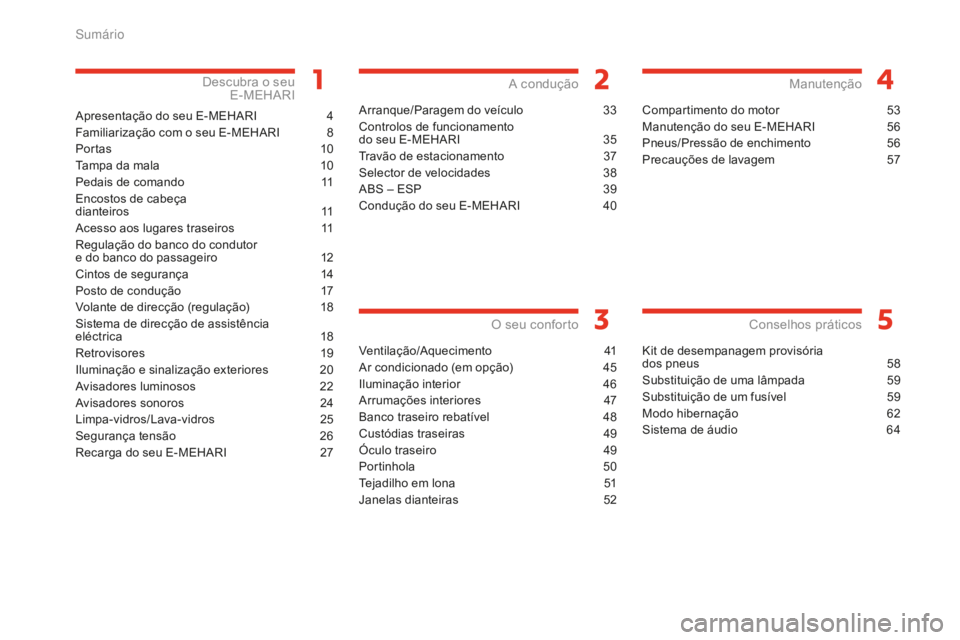

Apresentação do seu E-MEHARI 4
Fa miliarização com o seu E-MEHARI
8
Po

r tas
10
T

ampa da mala
10
Pe

dais de comando
11
E

ncostos de cabeça
dianteiros
1

1
Acesso aos lugares traseiros
11
R

egulação do banco do condutor
e do banco do passageiro
12
Cin

tos de segurança
14
P

osto de condução
17
V

olante de direcção (regulação)
18
S

istema de direcção de assistência
eléctrica
1

8
Retrovisores
1

9
Iluminação e sinalização exteriores
20
A

visadores luminosos
22
A

visadores sonoros
24
L

impa-vidros/Lava-vidros
2
5
Segurança tensão
26
R

ecarga do seu E-MEHARI
27
Descubra o s eu
E-MEHARI
Arranque/Paragem do veículo 33
C ontrolos de funcionamento
do seu E-MEHARI
35
T

ravão de estacionamento
37
Sel

ector de velocidades
38
A

BS – ESP
39
C

ondução do seu E-MEHARI
40
A condução
Ventilação/Aquecimento 4 1
Ar condicionado (em opção)
45
I

luminação interior
46
A

rrumações interiores
47
B

anco traseiro rebatível
48
Cu

stódias traseiras
49
Ó

culo traseiro
49
Por

tinhola
5
0
Tejadilho em lona
51
J

anelas dianteiras
52
O seu c onforto
Compartimento do motor 53
M anutenção do seu E-MEHARI
56
P

neus/Pressão de enchimento
56
P

recauções de lavagem
57
Manutenção
Kit de desempanagem provisória
dos pneus 58
S
ubstituição de uma lâmpada
59
S

ubstituição de um fusível
59
M

odo hibernação
62
S

istema de áudio
64
Conselhos práticos
Sumário

.
e-mehari_pt_Chap00a_sommaire_ed02-2016

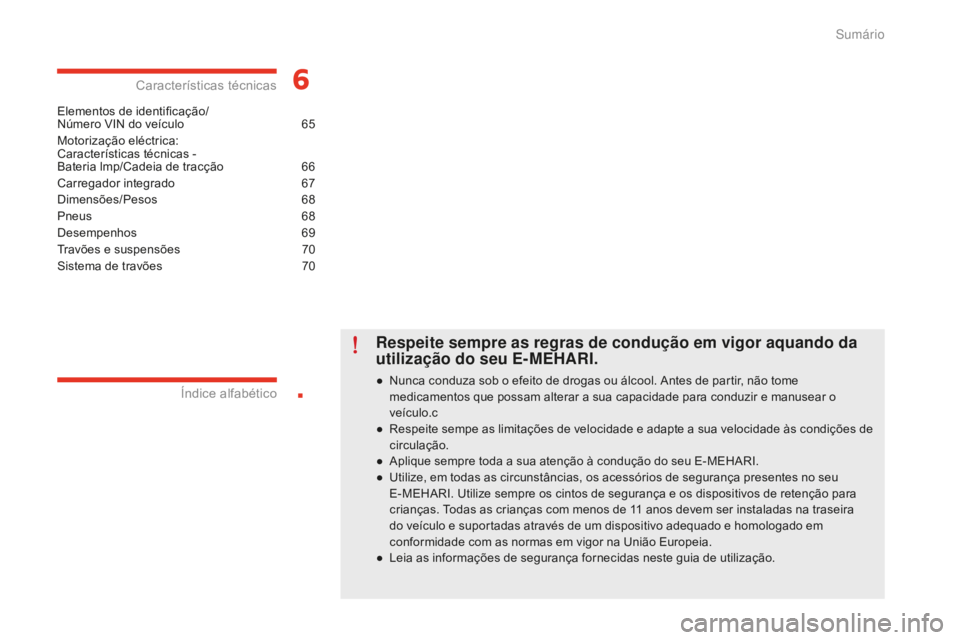

Elementos de identificação/
Número VIN do veículo 65
M
otorização eléctrica:
Características técnicas -
Bateria lmp/Cadeia de tracção
66
C

arregador integrado
67
D

imensões/Pesos
6
8
Pneus
6

8
Desempenhos
69
T

ravões e suspensões
70
S

istema de travões
70
Características técnicas
Índice alfabético
Respeite sempre as regras de condução em vigor aquando da
utilização do seu E-MEHARI.
● Nunca conduza sob o efeito de drogas ou álcool. Antes de partir, não tome
medicamentos que possam alterar a sua capacidade para conduzir e manusear o
veículo.c
●
Re

speite sempe as limitações de velocidade e adapte a sua velocidade às condições de
circulação.
●
Ap

lique sempre toda a sua atenção à condução do seu E-MEHARI.
●
Ut

ilize, em todas as circunstâncias, os acessórios de segurança presentes no seu
E-MEHARI. Utilize sempre os cintos de segurança e os dispositivos de retenção para
crianças. Todas as crianças com menos de 11
a

nos devem ser instaladas na traseira
do veículo e suportadas através de um dispositivo adequado e homologado em
conformidade com as normas em vigor na União Europeia.
●
Le

ia as informações de segurança fornecidas neste guia de utilização.
Sumário

4
e-mehari_pt_Chap01_faite-connaissance_ed02-2016

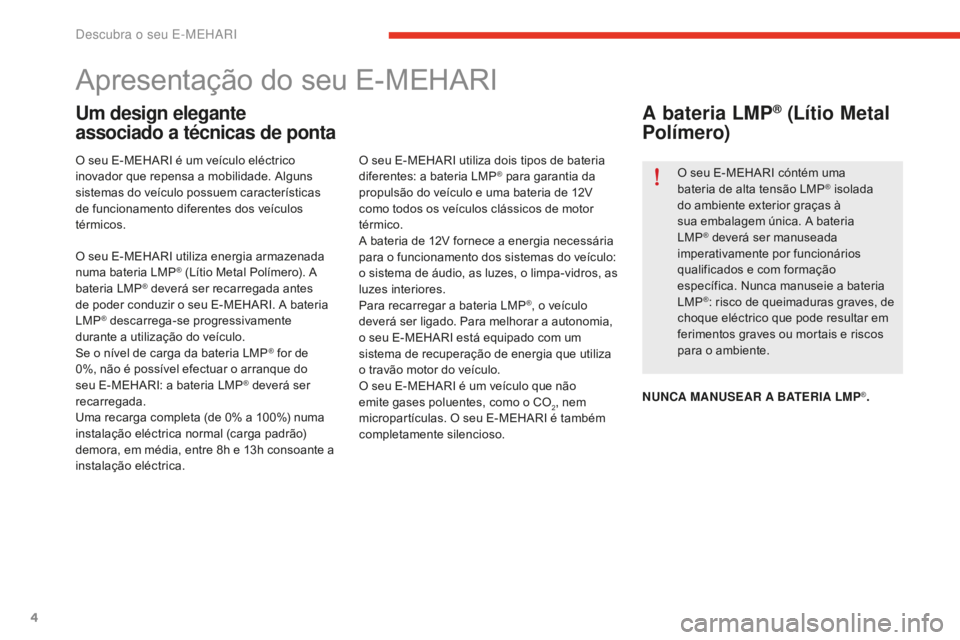

Apresentação do seu E-MEHARI
Um design elegante
associado a técnicas de ponta
O seu E-MEHARI é um veículo eléctrico
inovador que repensa a mobilidade. Alguns
sistemas do veículo possuem características
de funcionamento diferentes dos veículos
térmicos.O seu E-MEHARI utiliza dois tipos de bateria
diferentes: a bateria LMP® para garantia da
propulsão do veículo e uma bateria de 12V
como todos os veículos clássicos de motor
térmico.
A bateria de 12V fornece a energia necessária
para o funcionamento dos sistemas do veículo:
o sistema de áudio, as luzes, o limpa-vidros, as
luzes interiores.
Para recarregar a bateria LMP
®, o veículo
deverá ser ligado. Para melhorar a autonomia,
o seu E-MEHARI está equipado com um
sistema de recuperação de energia que utiliza
o travão motor do veículo.
O seu E-MEHARI é um veículo que não
emite gases poluentes, como o CO
2, nem
micropartículas. O seu E-MEHARI é também
completamente silencioso.
A bateria LMP® (Lítio Metal
Polímero)
O seu E-MEHARI cóntém uma
bateria de alta tensão LMP® isolada
do ambiente exterior graças à
sua embalagem única. A bateria
LMP
® deverá ser manuseada
imperativamente por funcionários
qualificados e com formação
específica. Nunca manuseie a bateria
LMP
®: risco de queimaduras graves, de
choque eléctrico que pode resultar em
ferimentos graves ou mortais e riscos
para o ambiente.
NUNCA MANUSEAR A BATERIA LMP
®.
O seu E-MEHARI utiliza energia armazenada
numa bateria LMP
® (Lítio Metal Polímero). A
bateria LMP® deverá ser recarregada antes
de poder conduzir o seu E-MEHARI. A bateria
LMP
® descarrega-se progressivamente
durante a utilização do veículo.
Se o nível de carga da bateria LMP
® for de
0%, não é possível efectuar o arranque do
seu E-MEHARI: a bateria LMP
® deverá ser
recarregada.
Uma recarga completa (de 0% a 100%) numa
instalação eléctrica normal (carga padrão)
demora, em média, entre 8h e 13h consoante a
instalação eléctrica.
Descubra o seu E-MEHARI

5
e-mehari_pt_Chap01_faite-connaissance_ed02-2016

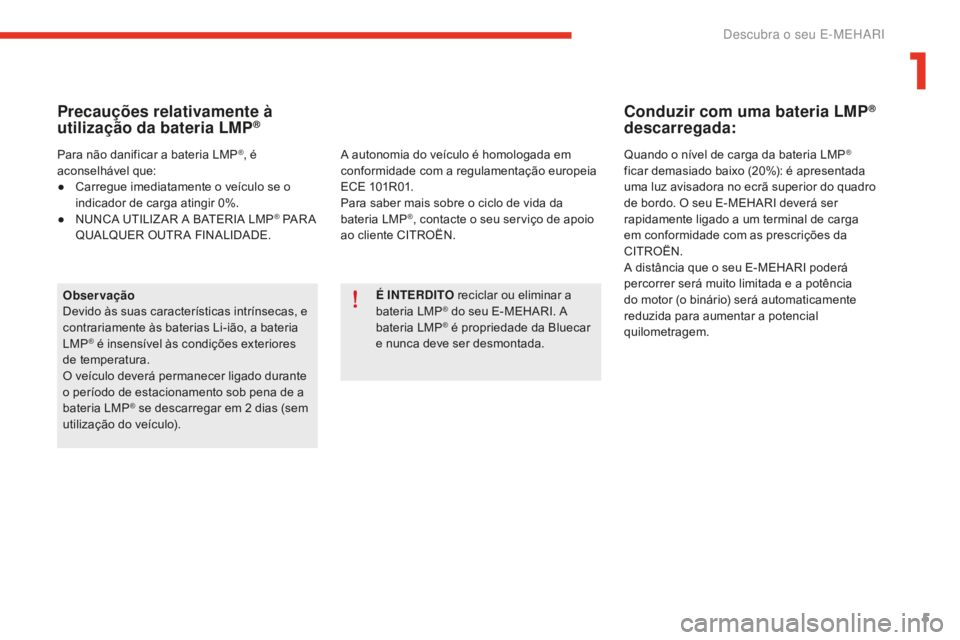

Precauções relativamente à
utilização da bateria LMP®
Observação
Devido às suas características intrínsecas, e
contrariamente às baterias Li-ião, a bateria
LMP
® é insensível às condições exteriores
de temperatura.
O veículo deverá permanecer ligado durante
o período de estacionamento sob pena de a
bateria LMP
® se descarregar em 2 dias (sem
ut
ilização do veículo). É INTERDITO reciclar ou eliminar a
bateria LMP
® do seu E-MEHARI. A
bateria LMP® é propriedade da Bluecar
e nunca deve ser desmontada.
A autonomia do veículo é homologada em
conformidade com a regulamentação europeia
ECE
1

01R01.
Para saber mais sobre o ciclo de vida da
bateria LMP
®, contacte o seu serviço de apoio
ao cliente CITROËN.
Para não danificar a bateria LMP
®, é
aconselhável que:
●
Ca

rregue imediatamente o veículo se o
indicador de carga atingir 0%.
●
NU

NCA UTILIZ AR A BATERIA LMP
® PA R A
QUALQUER OUTRA FINALIDADE.
Conduzir com uma bateria LMP®
descarregada:
Quando o nível de carga da bateria LMP®
ficar demasiado baixo (20%): é apresentada
uma luz avisadora no ecrã superior do quadro
de bordo. O seu E-MEHARI deverá ser
rapidamente ligado a um terminal de carga
em conformidade com as prescrições da
CITROËN.
A distância que o seu E-MEHARI poderá
percorrer será muito limitada e a potência
do motor (o binário) será automaticamente
reduzida para aumentar a potencial
quilometragem.
1
Descubra o seu E-MEHARI

6
e-mehari_pt_Chap01_faite-connaissance_ed02-2016

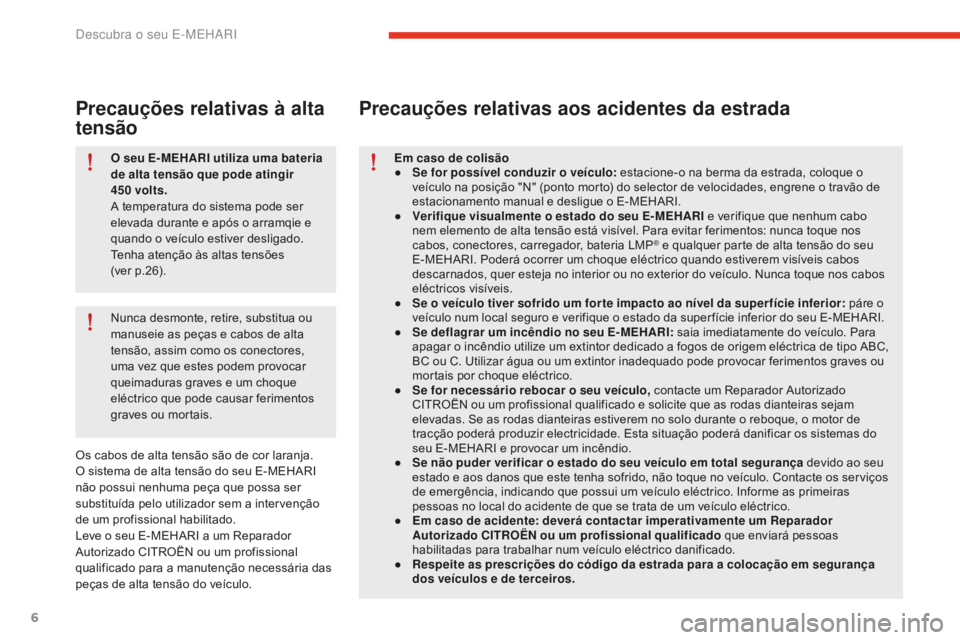

O seu E- MEHARI utiliza uma bateria
de alta tensão que pode atingir
450
v
olts.
A temperatura do sistema pode ser
elevada durante e após o arramqie e
quando o veículo estiver desligado.
Tenha atenção às altas tensões
(ver p. 26).
Nunca desmonte, retire, substitua ou
manuseie as peças e cabos de alta
tensão, assim como os conectores,
uma vez que estes podem provocar
queimaduras graves e um choque
eléctrico que pode causar ferimentos
graves ou mortais.
Precauções relativas à alta
tensão
Os cabos de alta tensão são de cor laranja.
O sistema de alta tensão do seu E-MEHARI
não possui nenhuma peça que possa ser
substituída pelo utilizador sem a intervenção
de um profissional habilitado.
Leve o seu E-MEHARI a um Reparador
Autorizado CITROËN ou um profissional
qualificado para a manutenção necessária das
peças de alta tensão do veículo. Em caso de colisão
●
Se f

or possível conduzir o veículo: estacione-o na berma da estrada, coloque o
veículo na posição "N" (ponto morto) do selector de velocidades, engrene o travão de
estacionamento manual e desligue o E-MEHARI.
●
Ve
rifique visualmente o estado do seu E- MEHARI e verifique que nenhum cabo
nem elemento de alta tensão está visível. Para evitar ferimentos: nunca toque nos
cabos, conectores, carregador, bateria LMP
® e qualquer parte de alta tensão do seu
E-MEHARI. Poderá ocorrer um choque eléctrico quando estiverem visíveis cabos
descarnados, quer esteja no interior ou no exterior do veículo. Nunca toque nos cabos
eléctricos visíveis.
●
Se o v

eículo tiver sofrido um for te impacto ao nível da super fície inferior: páre o
veículo num local seguro e verifique o estado da super fície inferior do seu E-MEHARI.
●
Se d

eflagrar um incêndio no seu E- MEHARI: saia imediatamente do veículo. Para
apagar o incêndio utilize um extintor dedicado a fogos de origem eléctrica de tipo ABC,
BC ou C. Utilizar água ou um extintor inadequado pode provocar ferimentos graves ou
mortais por choque eléctrico.
●
Se f

or necessário rebocar o seu veículo, contacte um Reparador Autorizado
CITROËN ou um profissional qualificado e solicite que as rodas dianteiras sejam
elevadas. Se as rodas dianteiras estiverem no solo durante o reboque, o motor de
tracção poderá produzir electricidade. Esta situação poderá danificar os sistemas do
seu E-MEHARI e provocar um incêndio.
●
Se n

ão puder verificar o estado do seu veículo em total segurança devido ao seu
estado e aos danos que este tenha sofrido, não toque no veículo. Contacte os serviços
de emergência, indicando que possui um veículo eléctrico. Informe as primeiras
pessoas no local do acidente de que se trata de um veículo eléctrico.
●
Em c

aso de acidente: deverá contactar imperativamente um Reparador
Autorizado CITROËN ou um profissional qualificado que enviará pessoas
habilitadas para trabalhar num veículo eléctrico danificado.
●
Res

peite as prescrições do código da estrada para a colocação em segurança
dos veículos e de terceiros.
Precauções relativas aos acidentes da estrada
Descubra o seu E-MEHARI

7
e-mehari_pt_Chap01_faite-connaissance_ed02-2016

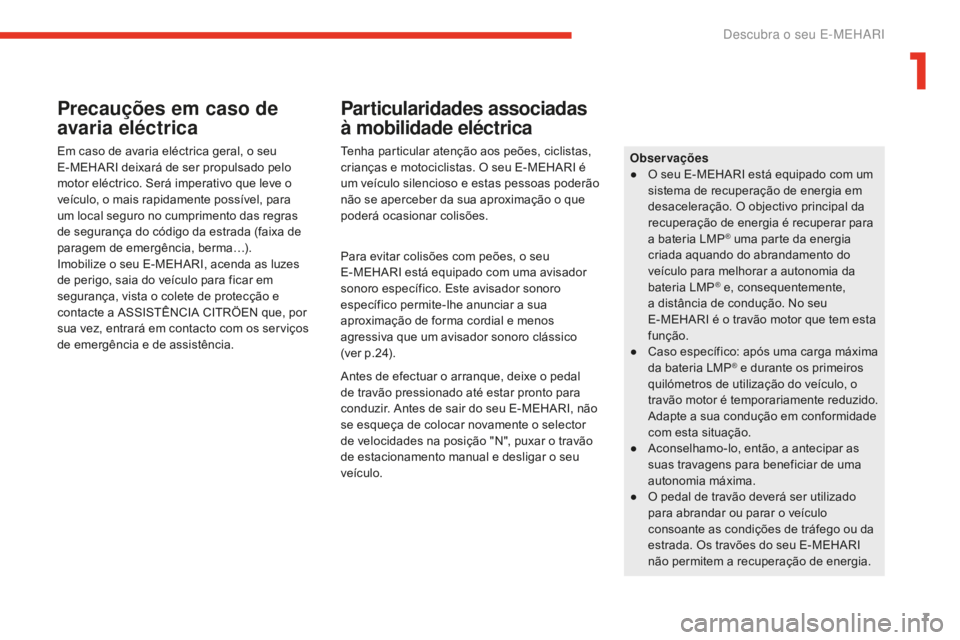

Precauções em caso de
avaria eléctrica
Em caso de avaria eléctrica geral, o seu
E-MEHARI deixará de ser propulsado pelo
motor eléctrico. Será imperativo que leve o
veículo, o mais rapidamente possível, para
um local seguro no cumprimento das regras
de segurança do código da estrada (faixa de
paragem de emergência, berma…).
Imobilize o seu E-MEHARI, acenda as luzes
de perigo, saia do veículo para ficar em
segurança, vista o colete de protecção e
contacte a ASSISTÊNCIA CITRÖEN que, por
sua vez, entrará em contacto com os serviços
de emergência e de assistência.
Particularidades associadas
à mobilidade eléctrica
Tenha particular atenção aos peões, ciclistas,
crianças e motociclistas. O seu E-MEHARI é
um veículo silencioso e estas pessoas poderão
não se aperceber da sua aproximação o que
poderá ocasionar colisões.Observações
●
O se

u E-MEHARI está equipado com um
sistema de recuperação de energia em
desaceleração. O objectivo principal da
recuperação de energia é recuperar para
a bateria LMP
® uma parte da energia
criada aquando do abrandamento do
veículo para melhorar a autonomia da
bateria LMP
® e, consequentemente,
a distância de condução. No seu
E-MEHARI é o travão motor que tem esta
função.
●
Ca

so específico: após uma carga máxima
da bateria LMP
® e durante os primeiros
quilómetros de utilização do veículo, o
travão motor é temporariamente reduzido.
Adapte a sua condução em conformidade
com esta situação.
●
Ac

onselhamo-lo, então, a antecipar as
suas travagens para beneficiar de uma
autonomia máxima.
●
O pe

dal de travão deverá ser utilizado
para abrandar ou parar o veículo
consoante as condições de tráfego ou da
estrada. Os travões do seu E-MEHARI
não permitem a recuperação de energia.
Para evitar colisões com peões, o seu
E-MEHARI está equipado com uma avisador
sonoro específico. Este avisador sonoro
específico permite-lhe anunciar a sua
aproximação de forma cordial e menos
agressiva que um avisador sonoro clássico
(ver p . 24).
Antes de efectuar o arranque, deixe o pedal
de travão pressionado até estar pronto para
conduzir. Antes de sair do seu E-MEHARI, não
se esqueça de colocar novamente o selector
de velocidades na posição "N", puxar o travão
de estacionamento manual e desligar o seu
veículo.
1
Descubra o seu E-MEHARI

8
e-mehari_pt_Chap01_faite-connaissance_ed02-2016

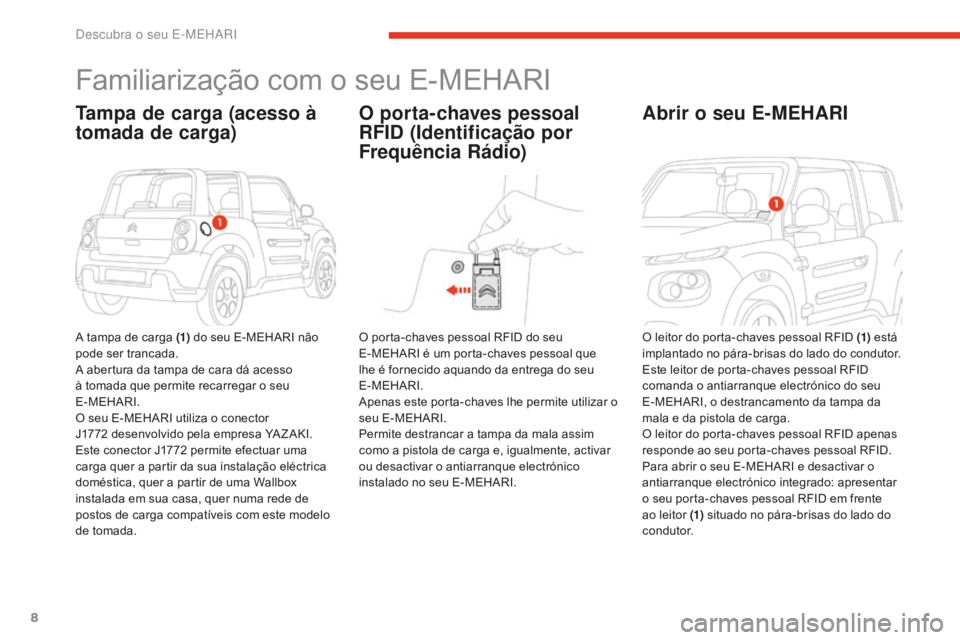

Familiarização com o seu E-MEHARI
Tampa de carga (acesso à
tomada de carga)
A tampa de carga (1) do seu E-MEHARI não
pode ser trancada.
A abertura da tampa de cara dá acesso
à tomada que permite recarregar o seu
E-MEHARI.
O seu E-MEHARI utiliza o conector
J1772
de

senvolvido pela empresa YAZAKI.
Este conector J1772
p

ermite efectuar uma
carga quer a partir da sua instalação eléctrica
doméstica, quer a partir de uma Wallbox
instalada em sua casa, quer numa rede de
postos de carga compatíveis com este modelo
de tomada.
O porta-chaves pessoal
RFID (Identificação por
Frequência Rádio)
O porta-chaves pessoal RFID do seu
E-MEHARI é um porta-chaves pessoal que
lhe é fornecido aquando da entrega do seu
E-MEHARI.
Apenas este porta-chaves lhe permite utilizar o
seu E-MEHARI.
Permite destrancar a tampa da mala assim
como a pistola de carga e, igualmente, activar
ou desactivar o antiarranque electrónico
instalado no seu E-MEHARI.
Abrir o seu E-MEHARI
O leitor do porta-chaves pessoal RFID (1) está
implantado no pára-brisas do lado do condutor.
Este leitor de porta-chaves pessoal RFID
comanda o antiarranque electrónico do seu
E-MEHARI, o destrancamento da tampa da
mala e da pistola de carga.
O leitor do porta-chaves pessoal RFID apenas
responde ao seu porta-chaves pessoal RFID.
Para abrir o seu E-MEHARI e desactivar o
antiarranque electrónico integrado: apresentar
o seu porta-chaves pessoal RFID em frente
ao leitor (1) situado no pára-brisas do lado do
condutor.
Descubra o seu E-MEHARI
