InstructIeboekje

e-mehari_nl_Chap00_couverture_ed02-2016

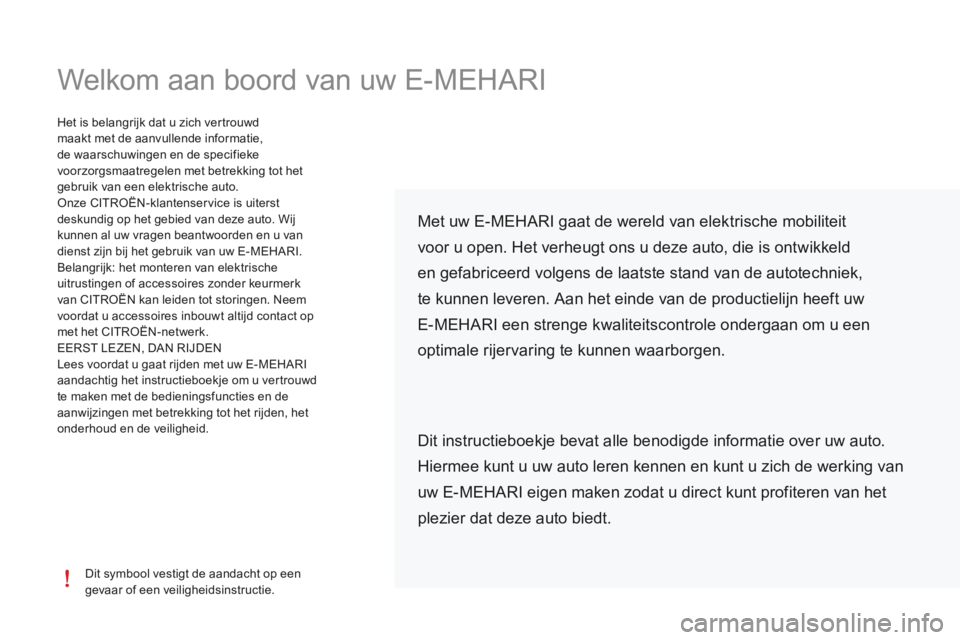

Welkom aan boord van uw E-MEHARI
Dit symbool vestigt de aandacht op een
gevaar of een veiligheidsinstructie.
Het is belangrijk dat u zich vertrouwd
maakt met de aanvullende informatie,
de waarschuwingen en de specifieke
voorzorgsmaatregelen met betrekking tot het
gebruik van een elektrische auto.
Onze CITROËN-klantenservice is uiterst
deskundig op het gebied van deze auto. Wij
kunnen al uw vragen beantwoorden en u van
dienst zijn bij het gebruik van uw E-MEHARI.
Belangrijk: het monteren van elektrische
uitrustingen of accessoires zonder keurmerk
van CITROËN kan leiden tot storingen. Neem
voordat u accessoires inbouwt altijd contact op
met het CITROËN-netwerk.
EERST LEZEN, DAN RIJDEN
Lees voordat u gaat rijden met uw E-MEHARI
aandachtig het instructieboekje om u vertrouwd
te maken met de bedieningsfuncties en de
aanwijzingen met betrekking tot het rijden, het
onderhoud en de veiligheid.
Met uw E-MEHARI gaat de wereld van elektrische mobiliteit
voor u open. Het verheugt ons u deze auto, die is ontwikkeld
en gefabriceerd volgens de laatste stand van de autotechniek,
te kunnen leveren. Aan het einde van de productielijn heeft uw
E-MEHARI een strenge kwaliteitscontrole ondergaan om u een
optimale rijervaring te kunnen waarborgen.
Dit instructieboekje bevat alle benodigde informatie over uw auto.
Hiermee kunt u uw auto leren kennen en kunt u zich de werking van
uw E-MEHARI eigen maken zodat u direct kunt profiteren van het
plezier dat deze auto biedt.

e-mehari_nl_Chap00a_sommaire_ed02-2016

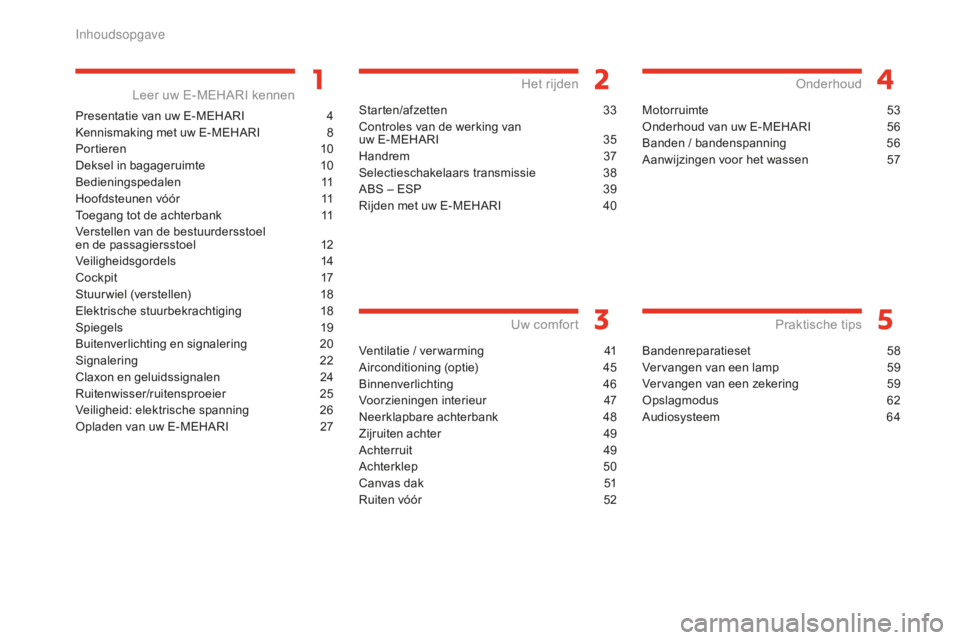

Presentatie van uw E-MEHARI 4

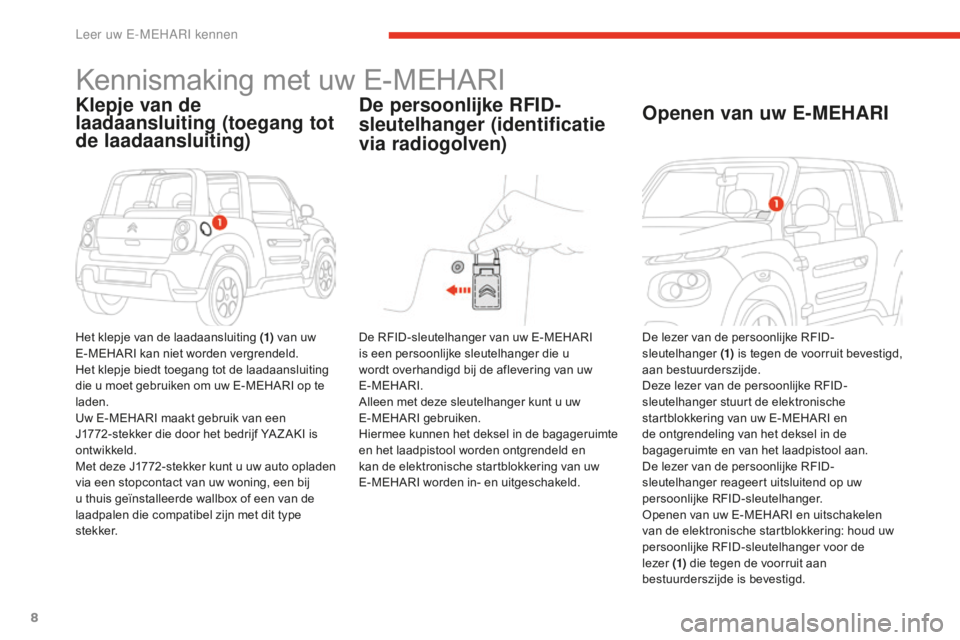

Ke nnismaking met uw E-MEHARI
8
Po

rtieren
1
0
Deksel in bagageruimte
10
B

edieningspedalen
1
1
Hoofdsteunen vóór
11
T

oegang tot de achterbank
11
V

erstellen van de bestuurdersstoel
en de passagiersstoel
12
V

eiligheidsgordels
1
4
C o c k p i t
17
St

uurwiel (verstellen)
18
E

lektrische stuurbekrachtiging
18
Sp

iegels
1
9
Buitenverlichting en signalering
20
S

ignalering
22
C

laxon en geluidssignalen
24
R

uitenwisser/ruitensproeier
25
V

eiligheid: elektrische spanning
26
O

pladen van uw E-MEHARI
27
Leer uw E-MEHARI kennenStarten/afzetten 3 3
Controles van de werking van
uw E-MEHARI
35
H

andrem
37
Sel

ectieschakelaars transmissie
38
A

BS – ESP
39
R

ijden met uw E-MEHARI
40
Het rijden
Ventilatie / ver warming 41
A irconditioning (optie)
45
B

innenverlichting
4
6
Voorzieningen interieur
47
N

eerklapbare achterbank
48
Z

ijruiten achter
49
A

chterruit
49
A

chterklep
5
0
Canvas dak
51
R

uiten vóór
52
Uw comfort
Motorruimte 5 3
Onderhoud van uw E-MEHARI
56
B

anden / bandenspanning
56
A

anwijzingen voor het wassen
57
Onderhoud
Bandenreparatieset 5 8
Vervangen van een lamp
59
V

ervangen van een zekering
59
O

pslagmodus
6
2
Audiosysteem
6

4
Praktische tips
Inhoudsopgave

.
e-mehari_nl_Chap00a_sommaire_ed02-2016

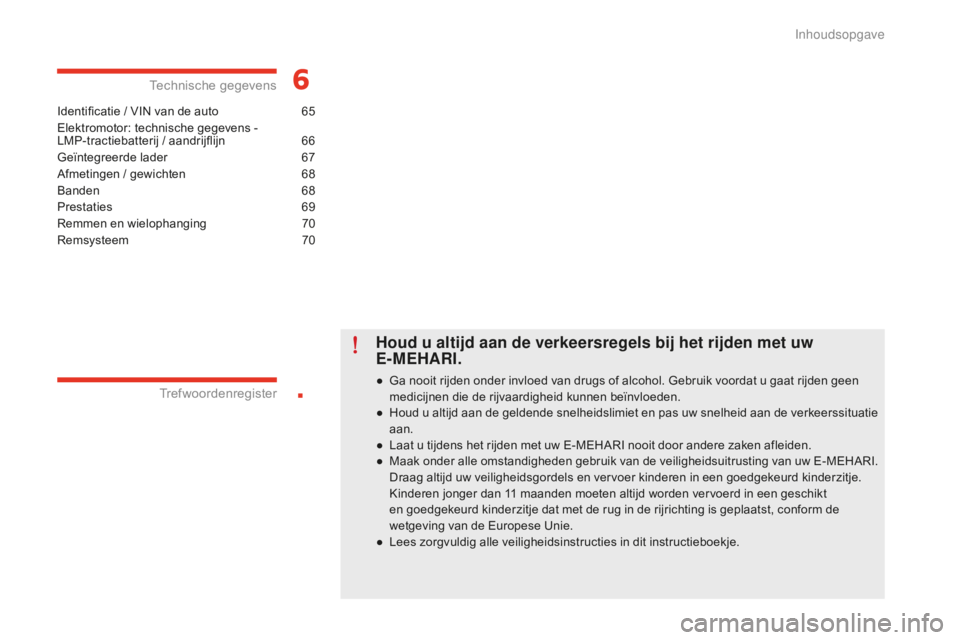

Identificatie / VIN van de auto 65
E lektromotor: technische gegevens -
LMP-tractiebatterij / aandrijflijn
66
G

eïntegreerde lader
67
A

fmetingen / gewichten
68
B

anden
6
8
Prestaties
69
R

emmen en wielophanging
70
R

emsysteem
7
0
Technische gegevens
Trefwoordenregister
Houd u altijd aan de verkeersregels bij het rijden met uw
E-MEHARI.
● Ga nooit rijden onder invloed van drugs of alcohol. Gebruik voordat u gaat rijden geen
m edicijnen die de rijvaardigheid kunnen beïnvloeden.
●
Ho

ud u altijd aan de geldende snelheidslimiet en pas uw snelheid aan de verkeerssituatie
aan.
●
La

at u tijdens het rijden met uw E-MEHARI nooit door andere zaken afleiden.
●
Ma

ak onder alle omstandigheden gebruik van de veiligheidsuitrusting van uw E-MEHARI.
Draag altijd uw veiligheidsgordels en vervoer kinderen in een goedgekeurd kinderzitje.
Kinderen jonger dan 11
ma

anden moeten altijd worden vervoerd in een geschikt
en goedgekeurd kinderzitje dat met de rug in de rijrichting is geplaatst, conform de
wetgeving van de Europese Unie.
●
Le

es zorgvuldig alle veiligheidsinstructies in dit instructieboekje.
Inhoudsopgave

4
e-mehari_nl_Chap01_faite-connaissance_ed02-2016

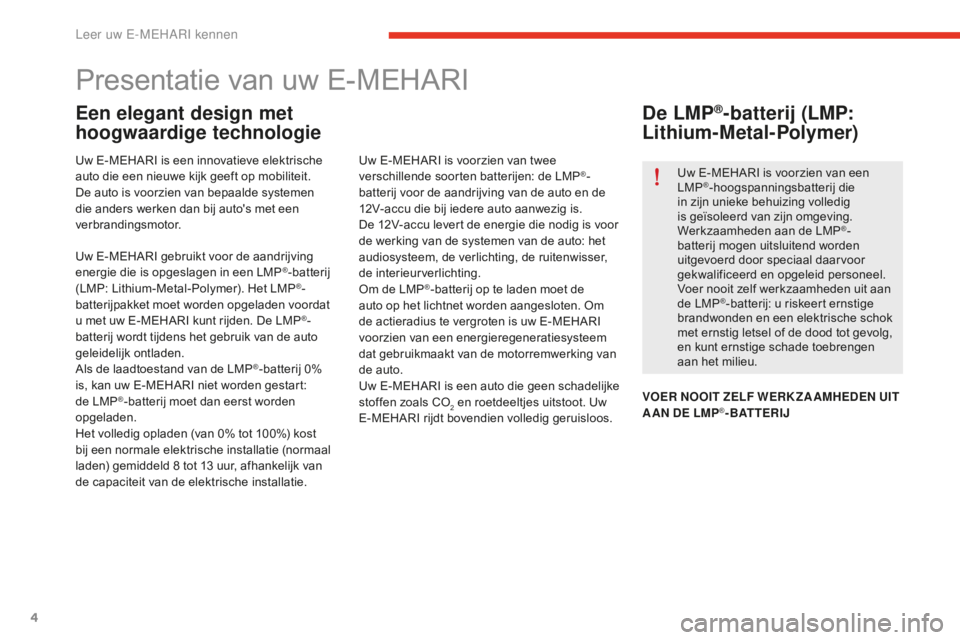

Presentatie van uw E-MEHARI
Een elegant design met
hoogwaardige technologie
Uw E-MEHARI is een innovatieve elektrische
auto die een nieuwe kijk geeft op mobiliteit.
De auto is voorzien van bepaalde systemen
die anders werken dan bij auto's met een
verbrandingsmotor.Uw E-MEHARI is voorzien van twee
verschillende soorten batterijen: de LMP®-
batterij voor de aandrijving van de auto en de
12V-accu die bij iedere auto aanwezig is.
De 12V-accu levert de energie die nodig is voor
de werking van de systemen van de auto: het
audiosysteem, de verlichting, de ruitenwisser,
de interieurverlichting.
Om de LMP
®-batterij op te laden moet de
auto op het lichtnet worden aangesloten. Om
de actieradius te vergroten is uw E-MEHARI
voorzien van een energieregeneratiesysteem
dat gebruikmaakt van de motorremwerking van
de auto.
Uw E-MEHARI is een auto die geen schadelijke
stoffen zoals CO
2 en roetdeeltjes uitstoot. Uw
E-
MEHARI rijdt bovendien volledig geruisloos.
De LMP®-batterij (LMP:
Lithium-Metal-Polymer)
Uw E-MEHARI is voorzien van een
LMP®-hoogspanningsbatterij die
in zijn unieke behuizing volledig
is geïsoleerd van zijn omgeving.
Werkzaamheden aan de LMP
®-
batterij mogen uitsluitend worden
uitgevoerd door speciaal daarvoor
gekwalificeerd en opgeleid personeel.
Voer nooit zelf werkzaamheden uit aan
de LMP
®-batterij: u riskeert ernstige
brandwonden en een elektrische schok
met ernstig letsel of de dood tot gevolg,
en kunt ernstige schade toebrengen
aan het milieu.
VOER NOOIT ZELF WERKZAAMHEDEN UIT
A AN DE LMP
®-BATTERIJ
Uw E-MEHARI gebruikt voor de aandrijving
energie die is opgeslagen in een LMP
®-batterij
(LMP: Lithium-Metal-Polymer). Het LMP®-
batterijpakket moet worden opgeladen voordat
u met uw E-MEHARI kunt rijden. De LMP
®-
batterij wordt tijdens het gebruik van de auto
geleidelijk ontladen.
Als de laadtoestand van de LMP
®-batterij 0%
is, kan uw E-MEHARI niet worden gestart:
de LMP
®-batterij moet dan eerst worden
opgeladen.
Het volledig opladen (van 0% tot 100%) kost
bij een normale elektrische installatie (normaal
laden) gemiddeld 8
t

ot 13
u
ur, afhankelijk van
de capaciteit van de elektrische installatie.
Leer uw E-MEHARI kennen

5
e-mehari_nl_Chap01_faite-connaissance_ed02-2016

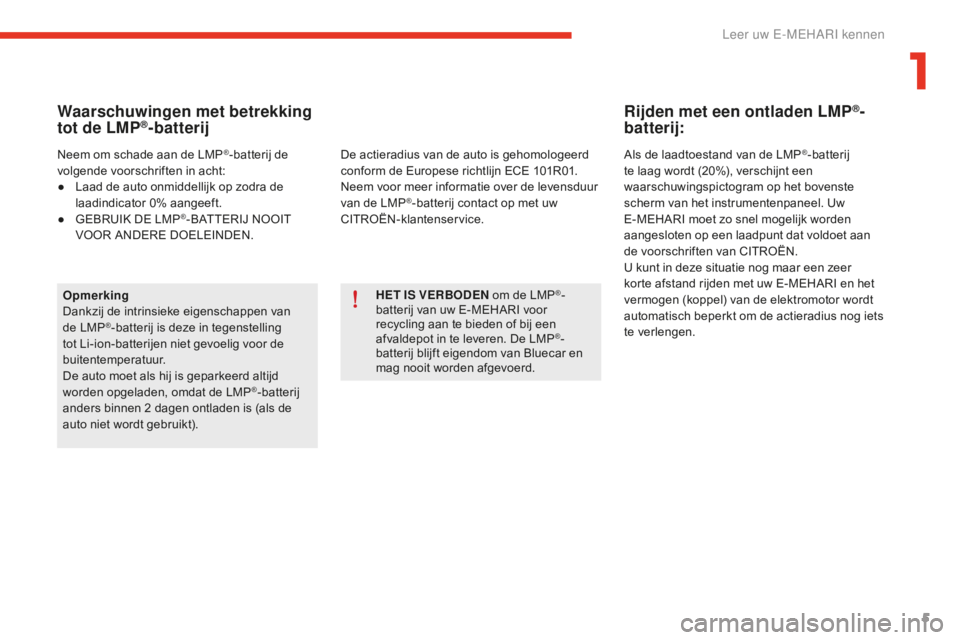

Waarschuwingen met betrekking
tot de LMP®-batterij
Opmerking
Dankzij de intrinsieke eigenschappen van
de LMP
®-batterij is deze in tegenstelling
tot Li-ion-batterijen niet gevoelig voor de
buitentemperatuur.
De auto moet als hij is geparkeerd altijd
worden opgeladen, omdat de LMP
®-batterij
anders binnen 2 d
agen ontladen is (als de
auto niet wordt gebruikt). HET IS VERBODEN om de LMP
®-
batterij van uw E-MEHARI voor
recycling aan te bieden of bij een
afvaldepot in te leveren. De LMP
®-
batterij blijft eigendom van Bluecar en
mag nooit worden afgevoerd.
De actieradius van de auto is gehomologeerd
conform de Europese richtlijn ECE
1

01R01.
Neem voor meer informatie over de levensduur
van de LMP
®-batterij contact op met uw
CITROËN-klantenservice.
Neem om schade aan de LMP
®-batterij de
volgende voorschriften in acht:
●
La

ad de auto onmiddellijk op zodra de
laadindicator 0% aangeeft.
●
GE

BRUIK DE LMP
®-BATTERIJ NOOIT
VOOR ANDERE DOELEINDEN.
Rijden met een ontladen LMP®-
batterij:
Als de laadtoestand van de LMP®-batterij
te laag wordt (20%), verschijnt een
waarschuwingspictogram op het bovenste
scherm van het instrumentenpaneel. Uw
E-MEHARI moet zo snel mogelijk worden
aangesloten op een laadpunt dat voldoet aan
de voorschriften van CITROËN.
U kunt in deze situatie nog maar een zeer
korte afstand rijden met uw E-MEHARI en het
vermogen (koppel) van de elektromotor wordt
automatisch beperkt om de actieradius nog iets
te verlengen.
1
Leer uw E-MEHARI kennen

6
e-mehari_nl_Chap01_faite-connaissance_ed02-2016

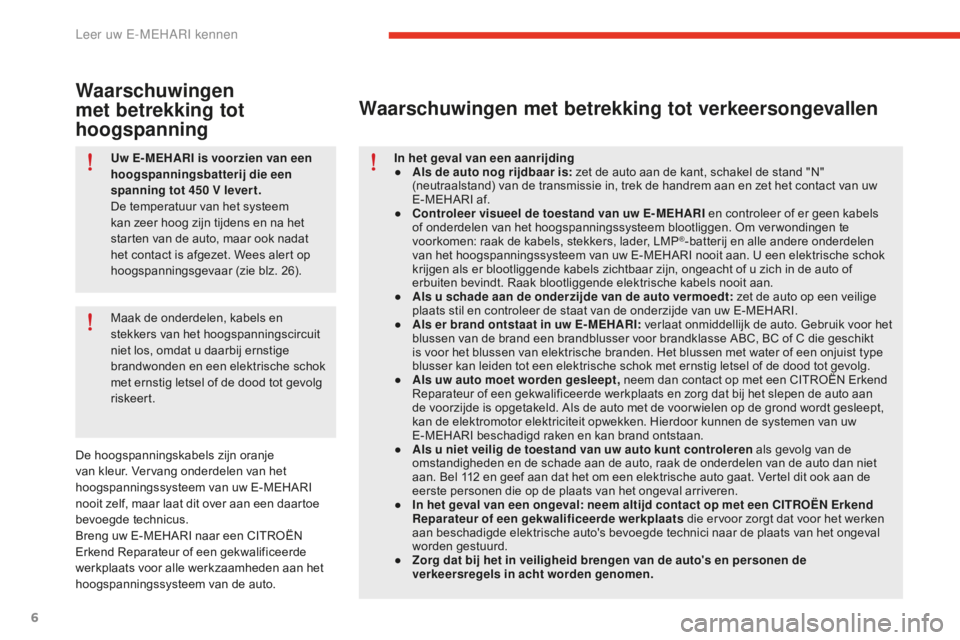

Uw E- MEHARI is voorzien van een
hoogspanningsbatterij die een
spanning tot 450
V l
ever t.
De temperatuur van het systeem
kan zeer hoog zijn tijdens en na het
starten van de auto, maar ook nadat
het contact is afgezet. Wees alert op
hoogspanningsgevaar (zie blz. 26).
Maak de onderdelen, kabels en
stekkers van het hoogspanningscircuit
niet los, omdat u daarbij ernstige
brandwonden en een elektrische schok
met ernstig letsel of de dood tot gevolg
riskeert.
Waarschuwingen
met betrekking tot
hoogspanning
De hoogspanningskabels zijn oranje
van kleur. Vervang onderdelen van het
hoogspanningssysteem van uw E-MEHARI
nooit zelf, maar laat dit over aan een daartoe
bevoegde technicus.
Breng uw E-MEHARI naar een CITROËN
Erkend Reparateur of een gekwalificeerde
werkplaats voor alle werkzaamheden aan het
hoogspanningssysteem van de auto. In het geval van een aanrijding
●
Al

s de auto nog rijdbaar is: zet de auto aan de kant, schakel de stand "N"
(neutraalstand) van de transmissie in, trek de handrem aan en zet het contact van uw
E- MEHARI af.
●
Co
ntroleer visueel de toestand van uw E- MEHARI en controleer of er geen kabels
of onderdelen van het hoogspanningssysteem blootliggen. Om verwondingen te
voorkomen: raak de kabels, stekkers, lader, LMP
®-batterij en alle andere onderdelen
van het hoogspanningssysteem van uw E-MEHARI nooit aan. U een elektrische schok
krijgen als er blootliggende kabels zichtbaar zijn, ongeacht of u zich in de auto of
erbuiten bevindt. Raak blootliggende elektrische kabels nooit aan.
●
Al

s u schade aan de onderzijde van de auto vermoedt: zet de auto op een veilige
plaats stil en controleer de staat van de onderzijde van uw E-MEHARI.
●
Al

s er brand ontstaat in uw E- MEHARI: verlaat onmiddellijk de auto. Gebruik voor het
blussen van de brand een brandblusser voor brandklasse ABC, BC of C die geschikt
is voor het blussen van elektrische branden. Het blussen met water of een onjuist type
blusser kan leiden tot een elektrische schok met ernstig letsel of de dood tot gevolg.
●
Al

s uw auto moet worden gesleept, neem dan contact op met een CITROËN Erkend
Reparateur of een gekwalificeerde werkplaats en zorg dat bij het slepen de auto aan
de voorzijde is opgetakeld. Als de auto met de voor wielen op de grond wordt gesleept,
kan de elektromotor elektriciteit opwekken. Hierdoor kunnen de systemen van uw
E-MEHARI beschadigd raken en kan brand ontstaan.
●
Al

s u niet veilig de toestand van uw auto kunt controleren als gevolg van de
omstandigheden en de schade aan de auto, raak de onderdelen van de auto dan niet
aan. Bel 112
e

n geef aan dat het om een elektrische auto gaat. Vertel dit ook aan de
eerste personen die op de plaats van het ongeval arriveren.
●
In h

et geval van een ongeval: neem altijd contact op met een CITROËN Erkend
Reparateur of een gekwalificeerde werkplaats die ervoor zorgt dat voor het werken
aan beschadigde elektrische auto's bevoegde technici naar de plaats van het ongeval
worden gestuurd.
●
Zo

rg dat bij het in veiligheid brengen van de auto's en personen de
verkeersregels in acht worden genomen.
Waarschuwingen met betrekking tot verkeersongevallen
Leer uw E-MEHARI kennen

7
e-mehari_nl_Chap01_faite-connaissance_ed02-2016

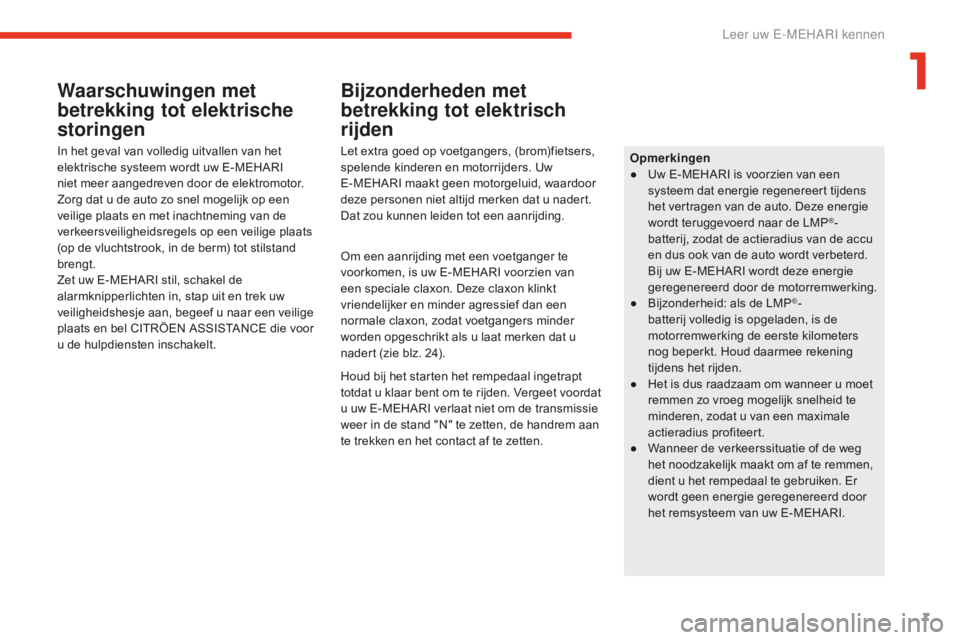

Waarschuwingen met
betrekking tot elektrische
storingen
In het geval van volledig uitvallen van het
elektrische systeem wordt uw E-MEHARI
niet meer aangedreven door de elektromotor.
Zorg dat u de auto zo snel mogelijk op een
veilige plaats en met inachtneming van de
verkeersveiligheidsregels op een veilige plaats
(op de vluchtstrook, in de berm) tot stilstand
brengt.
Zet uw E-MEHARI stil, schakel de
alarmknipperlichten in, stap uit en trek uw
veiligheidshesje aan, begeef u naar een veilige
plaats en bel CITRÖEN ASSISTANCE die voor
u de hulpdiensten inschakelt.
Bijzonderheden met
betrekking tot elektrisch
rijden
Let extra goed op voetgangers, (brom)fietsers,
spelende kinderen en motorrijders. Uw
E-MEHARI maakt geen motorgeluid, waardoor
deze personen niet altijd merken dat u nadert.
Dat zou kunnen leiden tot een aanrijding.Opmerkingen
●
Uw E

-MEHARI is voorzien van een
systeem dat energie regenereert tijdens
het vertragen van de auto. Deze energie
wordt teruggevoerd naar de LMP
®-
batterij, zodat de actieradius van de accu
en dus ook van de auto wordt verbeterd.
Bij uw E-MEHARI wordt deze energie
geregenereerd door de motorremwerking.
●
Bi

jzonderheid: als de LMP
®-
batterij volledig is opgeladen, is de
motorremwerking de eerste kilometers
nog beperkt. Houd daarmee rekening
tijdens het rijden.
●
He

t is dus raadzaam om wanneer u moet
remmen zo vroeg mogelijk snelheid te
minderen, zodat u van een maximale
actieradius profiteert.
●
Wa

nneer de verkeerssituatie of de weg
het noodzakelijk maakt om af te remmen,
dient u het rempedaal te gebruiken. Er
wordt geen energie geregenereerd door
het remsysteem van uw E-MEHARI.
Om een aanrijding met een voetganger te
voorkomen, is uw E-MEHARI voorzien van
een speciale claxon. Deze claxon klinkt
vriendelijker en minder agressief dan een
normale claxon, zodat voetgangers minder
worden opgeschrikt als u laat merken dat u
nadert (zie blz. 24).
Houd bij het starten het rempedaal ingetrapt
totdat u klaar bent om te rijden. Vergeet voordat
u uw E-MEHARI verlaat niet om de transmissie
weer in de stand "N" te zetten, de handrem aan
te trekken en het contact af te zetten.
1
Leer uw E-MEHARI kennen

8
e-mehari_nl_Chap01_faite-connaissance_ed02-2016
Kennismaking met uw E-MEHARI
Klepje van de
laadaansluiting (toegang tot
de laadaansluiting)
Het klepje van de laadaansluiting (1) van uw
E-MEHARI kan niet worden vergrendeld.
Het klepje biedt toegang tot de laadaansluiting
die u moet gebruiken om uw E-MEHARI op te
laden.
Uw E-MEHARI maakt gebruik van een
J1772-stekker die door het bedrijf YA Z AKI is
ontwikkeld.
Met deze J1772-stekker kunt u uw auto opladen
via een stopcontact van uw woning, een bij
u thuis geïnstalleerde wallbox of een van de
laadpalen die compatibel zijn met dit type
s t e k ke r.
De persoonlijke RFID-
sleutelhanger (identificatie
via radiogolven)
De RFID-sleutelhanger van uw E-MEHARI
is een persoonlijke sleutelhanger die u
wordt overhandigd bij de aflevering van uw
E-MEHARI.
Alleen met deze sleutelhanger kunt u uw
E-MEHARI gebruiken.
Hiermee kunnen het deksel in de bagageruimte
en het laadpistool worden ontgrendeld en
kan de elektronische startblokkering van uw
E-MEHARI worden in- en uitgeschakeld.
Openen van uw E-MEHARI
De lezer van de persoonlijke RFID-
sleutelhanger (1) is tegen de voorruit bevestigd,
aan bestuurderszijde.
Deze lezer van de persoonlijke RFID-
sleutelhanger stuurt de elektronische
startblokkering van uw E-MEHARI en
de ontgrendeling van het deksel in de
bagageruimte en van het laadpistool aan.
De lezer van de persoonlijke RFID-
sleutelhanger reageert uitsluitend op uw
persoonlijke RFID-sleutelhanger.
Openen van uw E-MEHARI en uitschakelen
van de elektronische startblokkering: houd uw
persoonlijke RFID-sleutelhanger voor de
lezer (1) die tegen de voorruit aan
bestuurderszijde is bevestigd.
Leer uw E-MEHARI kennen
