CITROEN E-MEHARI 2016 InstruktionsbØger (in Danish)

59
e-mehari_da_Chap05_conseils-pratiques_ed02-2016

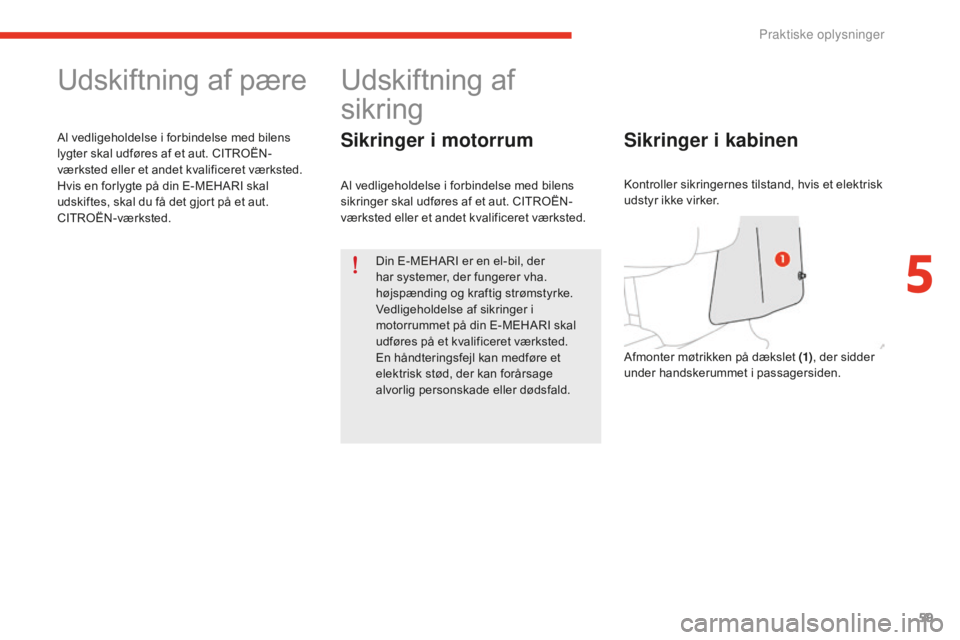

Udskiftning af pære
Al vedligeholdelse i forbindelse med bilens
lygter skal udføres af et aut. CITROËN-
værksted eller et andet kvalificeret værksted.
Hvis en forlygte på din E-MEHARI skal
udskiftes, skal du få det gjort på et aut.
CITROËN-værksted.
Udskiftning af
sikring
Sikringer i motorrum
Din E-MEHARI er en el-bil, der
har systemer, der fungerer vha.
højspænding og kraftig strømstyrke.
Vedligeholdelse af sikringer i
motorrummet på din E-MEHARI skal
udføres på et kvalificeret værksted.
En håndteringsfejl kan medføre et
elektrisk stød, der kan forårsage
alvorlig personskade eller dødsfald.
Al vedligeholdelse i forbindelse med bilens
sikringer skal udføres af et aut. CITROËN-
værksted eller et andet kvalificeret værksted.
Sikringer i kabinen
Afmonter møtrikken på dækslet (1)
, der sidder
under handskerummet i passagersiden. Kontroller sikringernes tilstand, hvis et elektrisk
udstyr ikke virker.
5
Praktiske oplysninger

60
e-mehari_da_Chap05_conseils-pratiques_ed02-2016
Kontroller den pågældende sikring og
udskift den, hvis det er nødvendigt,
med en sikring, som skal have samme
strømstyrke som den oprindelige.
En sikring med for kraftig strømstyrke
kan fremkalde en overophedning i el-
nettet (risiko for brand), hvis et udstyr
har et unormalt forbrug.

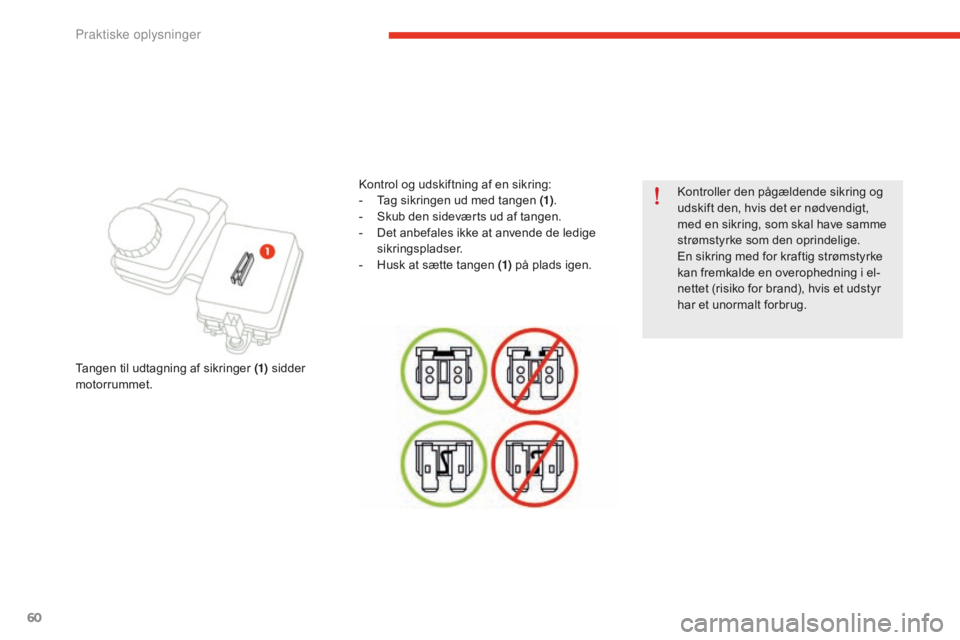

Kontrol og udskiftning af en sikring:
- Ta
g sikringen ud med tangen (1) .
-
Sk

ub den sideværts ud af tangen.
-
De

t anbefales ikke at anvende de ledige
sikringspladser.
-
Hu

sk at sætte tangen (1) på plads igen.
Tangen til udtagning af sikringer (1) sidder
motorrummet.
Praktiske oplysninger

61
e-mehari_da_Chap05_conseils-pratiques_ed02-2016
Sikringernes anvendelse i
kabinen
Sikringernes tilstedeværelse afhænger af
bilens udstyrsniveau.Sikring nr.
Størrelse Betegnelse
F3 7, 5 ATågebaglygte
F4 10 A+ 12 V A PC stoplys + ekstra lygter
F5 20 A+
12 V A PC radio - navigationsskærm - antenne
F6 7, 5 AVenstre stoplys (kun GEN1)
F7 7, 5 AHøjre stoplys (kun GEN1)
F14 5
A+12 V APC for relæ til afrimning FOR /BAG - motorventilatorgruppe kabine
F1515 A1 2 V t ilbehørsstik
F16 25
A

Vinduesviskere og sprinkler FOR (kun GEN1)
F19 7, 5 A+12
V B

AT tændingsnøgle - instrumentbord
F20 20
A+

12
V B
AT radio - navigationsskærm - antenne
F35 7, 5 A+12
V A

PC lys kontakter - diagnosestik
F36 5
A+

12
V A
PC telemetriboks IER box
F37 5
A+

12
V A
PC navigationsskærm - radio
F38 5
A+

12
V B
AT ECU kabine (BCM) - gearvælger
FA 10
AR

eservesikring
FB 15
AR

eservesikring
FC 20
AR

eservesikring
FD 20
AR

eservesikring
FE 25
AR

eservesikring
FF 7, 5 AReservesikring
5
Praktiske oplysninger

62
e-mehari_da_Chap05_conseils-pratiques_ed02-2016
Aktivering af vinterfunktion
Hvor lang tid bilen må være
i vinterfunktion afhænger af
batteriets opladning
100 %: 4 måneder
75 % - 9 9 % : 3 m åneder
50
% - 7

4
%
: 2
m
åneder
25
% - 4

9
%
: 1
m
åned
Sæt ikke din E-MEHARI i vinter funktion,
hvis batteriet er under 25
% o

pladt.
Lås din bil og frakobl ladestikket.
Drej tændingsnøglen til første hak, og displayet
ser herefter således ud:
Placer vinternøglen i låsen, der er placeret ved
foden af gearvælgeren, drej nøglen mod højre
og hold den i denne position i nogle sekunder.
Displayet ser herefter således ud: Det
bekræftes, at bilen er sat i vinter funktion.
Træk vinternøglen samt tændingsnøglen ud.
Displayet slukker efter 30
se

kunder.
Sørg for ikke at låse bilen.
Vinterfunktion
Med vinter funktionen kan du reducere
batteriets energiforbrug til et minimum.
På den måde kan din E-MEHARI være parkeret
fra flere uger op til flere måneder uden at være
tilsluttet og dermed uden at bruge noget el.
Deaktivering af vinterfunktionen tager 4
t

imer
efterfulgt af opladningstiden (maks. varighed
fra 8
- 1

3
t
imer).
Praktiske oplysninger

63
e-mehari_da_Chap05_conseils-pratiques_ed02-2016
Deaktivering af vinterfunktion
Tilslut ikke bilen før trin 5 og overhold
trinnenes rækkefølge.
1.
Sæ

t vinternøglen i låsen. Drej den mod
venstre. 2. Ko
ntroller, at displayet beder dig dreje
nøglen.
3.
Dr

ej tændingsnøglen til første hak. Bilen
vågner.
4.
Af

bryd tændingen, og tag nøglen ud.
Displayet ser således ud. 5.
Ti

lslut ladestikket.
Kontroller at den grønne lysdiode blinker
hurtigt, der viser, at batteriet oplader.
Lad din bil oplade den tid, som er angivet, for at
den er 100
% f

unktionsdygtig.
Frakobl aldrig bilen, når den grønne
lysdiode blinker hurtigt (minimum
4
t

imer).
Du skal have et ladekabel og
kunne slutte din bil til el-nettet for
efter følgende at kunne vække din bil.
Vent i nogle sekunder. Advarslerne blinker flere
gange og bagagerumslåsen låser og åbner
igen.
5
Praktiske oplysninger

64
e-mehari_da_Chap05_conseils-pratiques_ed02-2016
Audio-system.
Radio
Din E-MEHARI er klargjort med kabler, så en
radio med ISO-tilslutningsstik kan monteres.
Højttalere
Din E-MEHARI er udstyret med to højttalere,
så du kan lytte til musik og kommunikere med
CITRÖEN ASSISTANCE.
(1) Plads til radio (eftermonteret)
(2) Højttalerposition
Bluetooth-system
Et audio-system med Bluetooth er allerede
monteret i bilen. Du har fået leveret bilen med
fjernbetjeningen til systemet samt en holder til
fjernbetjeningen. Holderen kan sættes fast på
instrumentbordet.
Med systemet er det muligt:
-
At l

ytte til musik med musikafspiller eller en
smartphone, der er tilsluttet via Bluetooth,
eller med en USB-enhed, der er tilsluttet i
stikket på midterkonsollen (se s. 47).
-
At t

elefonere håndfrit via Bluetooth takket
være mikrofonen i din E-MEHARI og
højttalerne.
For yderligere oplysninger om dets anvendelse,
se Bluetooth-systemets brugervejledning.
NB: iPod / iPhone tilslutning via kabel
(Apple "dock" stik) eller via jack-stik er ikke
tilgængelige.
Praktiske oplysninger

65
e-mehari_da_Chap06_caracteristiques-techniques_ed02-2016

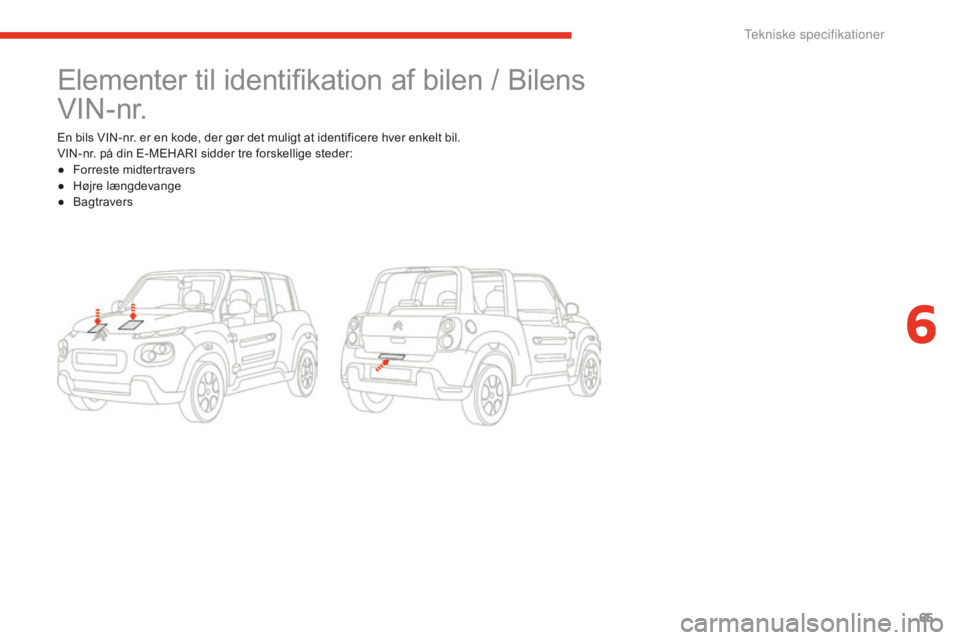

Elementer til identifikation af bilen / Bilens
V I N - n r.
En bils VIN-nr. er en kode, der gør det muligt at identificere hver enkelt bil.
VIN-nr. på din E-MEHARI sidder tre forskellige steder:
●
Fo
rreste midtertravers
●
Hø

jre længdevange
●
Bagt

ravers
6
Tekniske specifikationer

66
e-mehari_da_Chap06_caracteristiques-techniques_ed02-2016

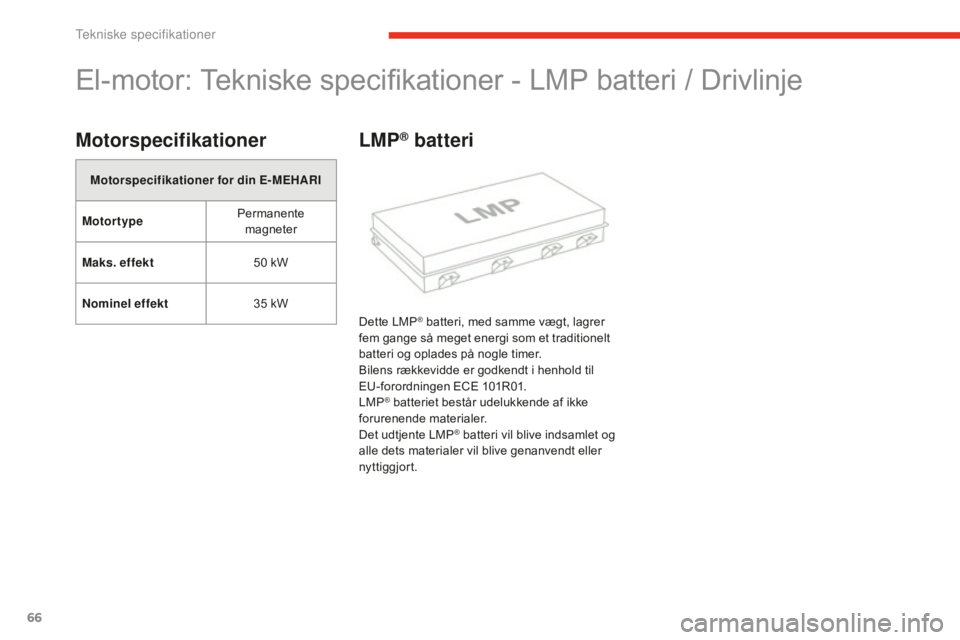

El-motor: Tekniske specifikationer - LMP batteri / Drivlinje
Motorspecifikationer
Motorspecifikationer for din E-MEHARI
Motortype Permanente
magneter
Maks. effekt 50
k

W
Nominel effekt 35
k

W
LMP® batteri
Dette LMP® batteri, med samme vægt, lagrer
fem gange så meget energi som et traditionelt
batteri og oplades på nogle timer.
Bilens rækkevidde er godkendt i henhold til
EU -forordningen ECE 101R01.
LMP
® batteriet består udelukkende af ikke
forurenende materialer.
Det udtjente LMP
® batteri vil blive indsamlet og
alle dets materialer vil blive genanvendt eller
nyttiggjort.
Tekniske specifikationer

67
e-mehari_da_Chap06_caracteristiques-techniques_ed02-2016

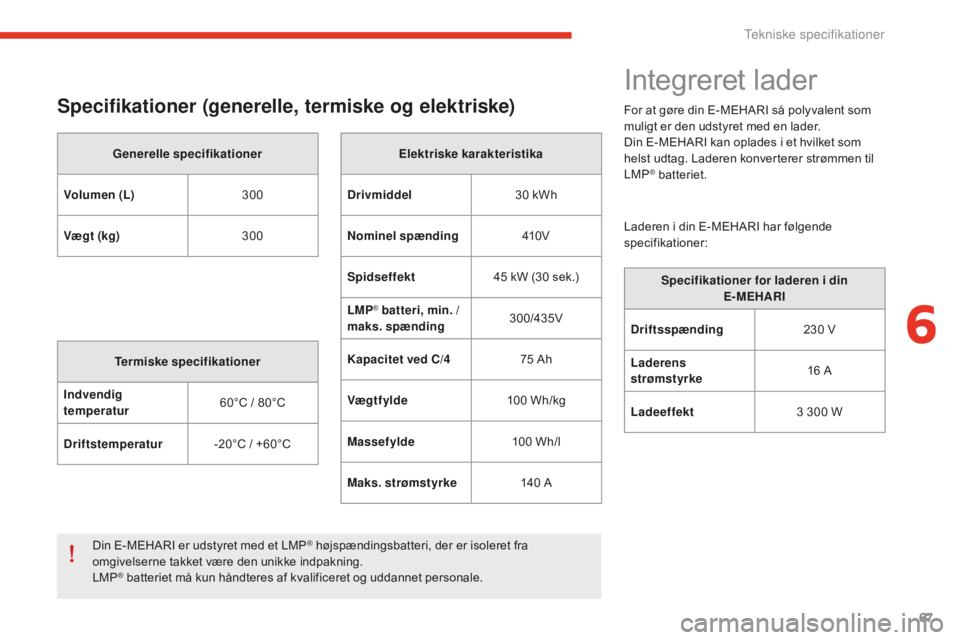

Specifikationer (generelle, termiske og elektriske)
Generelle specifikationer
Volumen (L) 300
Vægt (kg) 300
Termiske specifikationer
Indvendig
temperatur 60°C / 80°C
Driftstemperatur -20°C / +60°C Elektriske karakteristika
Drivmiddel 30
k

Wh
Nominel spænding 410 V
Spidseffekt 45
k

W (30
s
ek.)
LMP
® batteri, min. /
maks. spænding 300/435V
Kapacitet ved C/4 75
A

h
Vægt f ylde 10 0
W

h/kg
Massefylde 10 0
W

h/l
Maks. strømstyrke 140
A
D

in E-MEHARI er udstyret med et LMP
® højspændingsbatteri, der er isoleret fra
omgivelserne takket være den unikke indpakning.
LMP
® batteriet må kun håndteres af kvalificeret og uddannet personale.
Integreret lader
For at gøre din E-MEHARI så polyvalent som
muligt er den udstyret med en lader.
Din E-MEHARI kan oplades i et hvilket som
helst udtag. Laderen konverterer strømmen til
LMP
® batteriet.
Specifikationer for laderen i din E-MEHARI
Driftsspænding 230
V
L

aderens
strømstyrke 16
A
L

adeeffekt 3
3

00
W
L

aderen i din E-MEHARI har følgende
specifikationer:
6
Tekniske specifikationer

68
e-mehari_da_Chap06_caracteristiques-techniques_ed02-2016

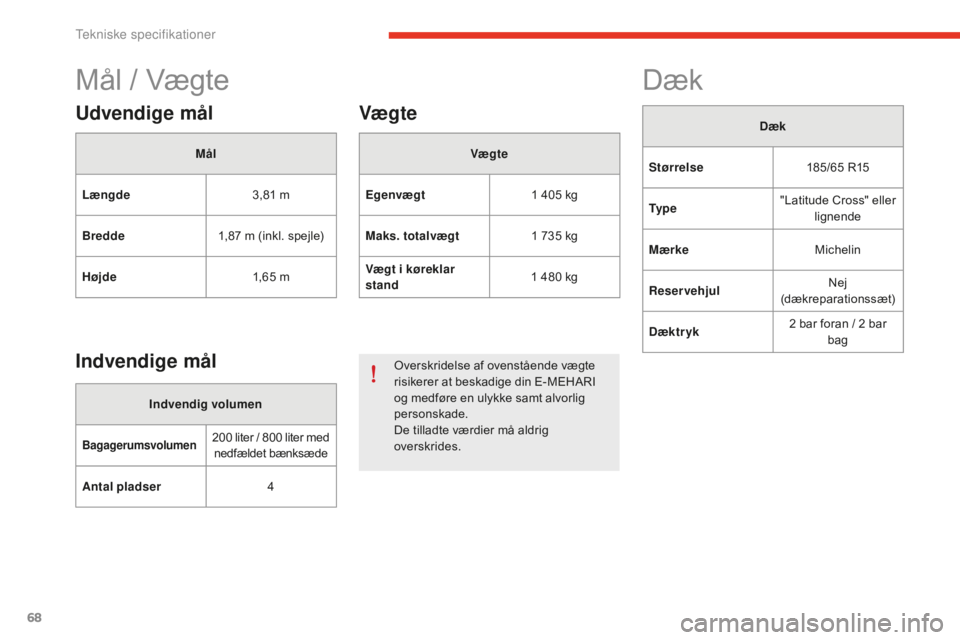

Mål / Vægte
Udvendige mål
Mål
Længde 3,81
m
Bre

dde 1,87
m (

inkl. spejle)
Højde 1,6 5
m
Indvendige mål
Indvendig volumen
Bagagerumsvolumen200 liter / 800 liter med
nedf ældet bænksæde
Antal pladser 4
Væg te
Vægte
Egenvægt 1
4

05
k
g
Maks. totalvægt 1
7

35
k
g
Vægt i køreklar
stand 1
4

80
k
g
Overskridelse af ovenstående vægte
risikerer at beskadige din E-MEHARI
og medføre en ulykke samt alvorlig
personskade.
De tilladte værdier må aldrig
overskrides.
Dæk
Dæk
Størrelse 185/65
R

15
Ty p e "Latitude Cross" eller
lignende
Mærke Michelin
Reservehjul Nej
(dækreparationssæt)
Dæktryk 2
b

ar foran / 2
b
ar
bag
Tekniske specifikationer
