Page 21 of 85
19
e-mehari_nl_Chap01_faite-connaissance_ed03-2016
Spiegels
Uw E-MEHARI is voorzien van 3 spiegels:
● T wee buitenspiegels.
●
E
én centraal geplaatste binnenspiegel.Buitenspiegels
De buitenspiegels (1) kunnen handmatig
worden versteld.
Stel de buitenspiegels af met de
desbetreffende hendeltjes (2) .
De voor werpen die u in de
buitenspiegel aan passagierszijde ziet,
zijn dichterbij dan ze lijken.
Wees voorzichtig bij het naar rechts
afslaan of het rechts invoegen.
Als u alleen de buitenspiegel aan
passagierszijde gebruikt, vergroot u het
risico op een aanrijding.
Gebruik ook de binnenspiegel en de
buitenspiegel aan bestuurderszijde of
kijk naar achteren om de afstanden
goed in te schatten.
Binnenspiegel
(3) Glas van de binnenspiegel.
(4) Knop voor de dag-/nachtstand.
Verstellen van de binnenspiegel: zet de spiegel
in de gewenste stand.
Voor werpen die u in de binnenspiegel
ziet, zijn dichterbij dan ze lijken.
Gebruik de nachtstand van de spiegel
alleen als dat nodig is.
In deze stand is het beeld minder helder.
1
Leer uw E-MEHARI kennen
Page 22 of 85
20
e-mehari_nl_Chap01_faite-connaissance_ed03-2016

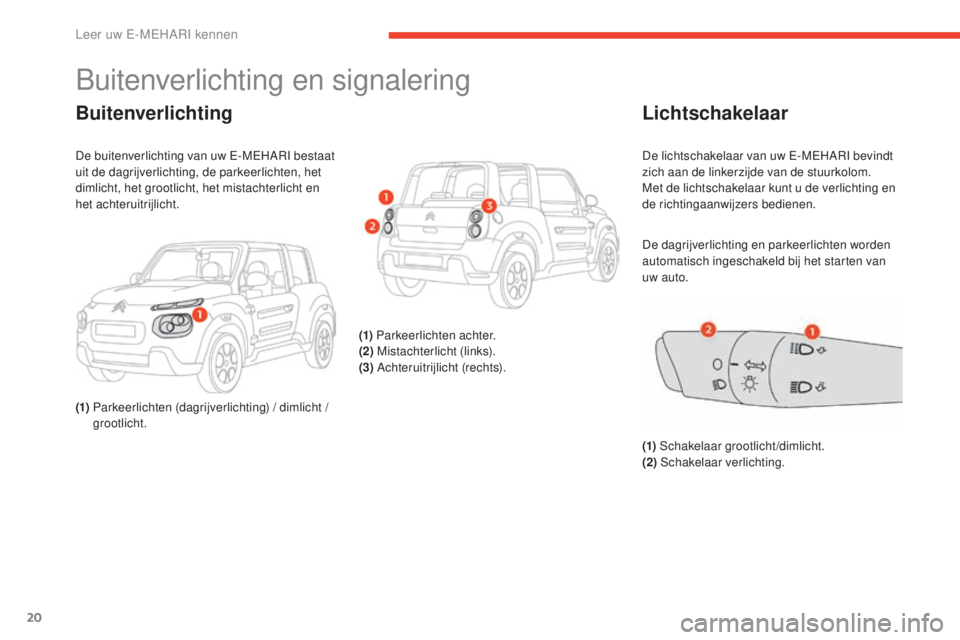

Buitenverlichting en signalering
Buitenverlichting
De buitenverlichting van uw E-MEHARI bestaat
uit de dagrijverlichting, de parkeerlichten, het
dimlicht, het grootlicht, het mistachterlicht en
het achteruitrijlicht.
(1)
P
arkeerlichten (dagrijverlichting) / dimlicht /
grootlicht. (1)
Parkeerlichten achter.
(2) Mistachterlicht (links).
(3) Achteruitrijlicht (rechts).
Lichtschakelaar
De lichtschakelaar van uw E-MEHARI bevindt
zich aan de linkerzijde van de stuurkolom.
Met de lichtschakelaar kunt u de verlichting en
de richtingaanwijzers bedienen.
(1) Schakelaar grootlicht/dimlicht.
(2) Schakelaar verlichting.
De dagrijverlichting en parkeerlichten worden
automatisch ingeschakeld bij het starten van
uw auto.
Leer uw E-MEHARI kennen
Page 23 of 85
21
e-mehari_nl_Chap01_faite-connaissance_ed03-2016

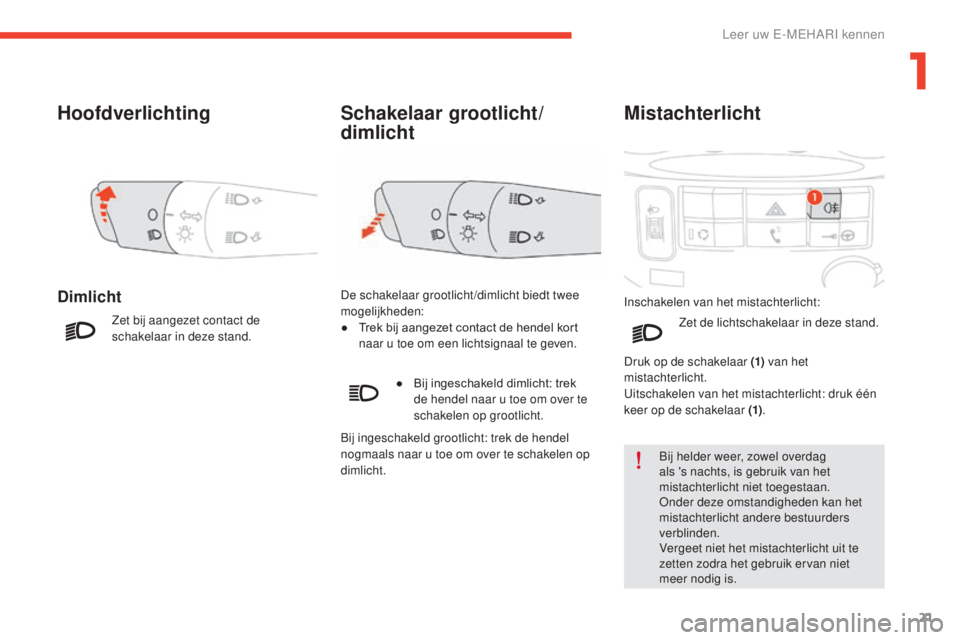

Hoofdverlichting
Dimlicht
Zet bij aangezet contact de
schakelaar in deze stand.
Schakelaar grootlicht/
dimlicht
De schakelaar grootlicht /dimlicht biedt twee
mogelijkheden:
●
T
rek bij aangezet contact de hendel kort
naar u toe om een lichtsignaal te geven.
●
B
ij ingeschakeld dimlicht: trek
de hendel naar u toe om over te
schakelen op grootlicht.
Mistachterlicht
Inschakelen van het mistachterlicht:
Bij helder weer, zowel overdag
als 's nachts, is gebruik van het
mistachterlicht niet toegestaan.
Onder deze omstandigheden kan het
mistachterlicht andere bestuurders
verblinden.
Vergeet niet het mistachterlicht uit te
zetten zodra het gebruik ervan niet
meer nodig is.Zet de lichtschakelaar in deze stand.
Druk op de schakelaar (1) van het
mistachterlicht.
Uitschakelen van het mistachterlicht: druk één
keer op de schakelaar (1) .
Bij ingeschakeld grootlicht: trek de hendel
nogmaals naar u toe om over te schakelen op
dimlicht.
1
Leer uw E-MEHARI kennen
Page 24 of 85
22
e-mehari_nl_Chap01_faite-connaissance_ed03-2016

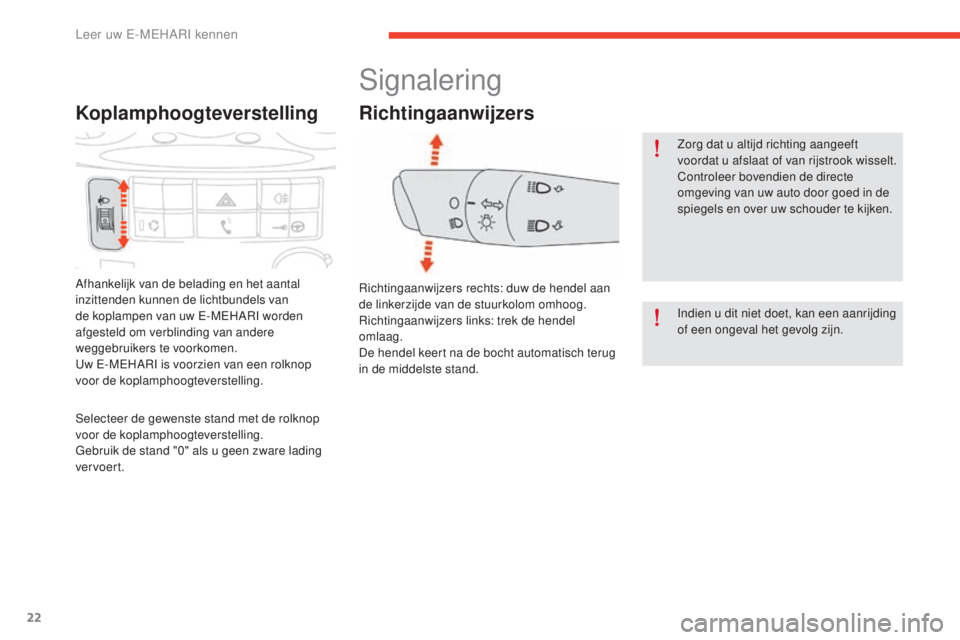

Koplamphoogteverstelling
Afhankelijk van de belading en het aantal
inzittenden kunnen de lichtbundels van
de koplampen van uw E-MEHARI worden
afgesteld om verblinding van andere
weggebruikers te voorkomen.
Uw E-MEHARI is voorzien van een rolknop
voor de koplamphoogteverstelling.
Signalering
Richtingaanwijzers
Zorg dat u altijd richting aangeeft
voordat u afslaat of van rijstrook wisselt.
Controleer bovendien de directe
omgeving van uw auto door goed in de
spiegels en over uw schouder te kijken.
Indien u dit niet doet, kan een aanrijding
of een ongeval het gevolg zijn.
Richtingaanwijzers rechts: duw de hendel aan
de linkerzijde van de stuurkolom omhoog.
Richtingaanwijzers links: trek de hendel
omlaag.
De hendel keert na de bocht automatisch terug
in de middelste stand.
Selecteer de gewenste stand met de rolknop
voor de koplamphoogteverstelling.
Gebruik de stand "0" als u geen zware lading
vervoert.
Leer uw E-MEHARI kennen
Page 25 of 85
23
e-mehari_nl_Chap01_faite-connaissance_ed03-2016

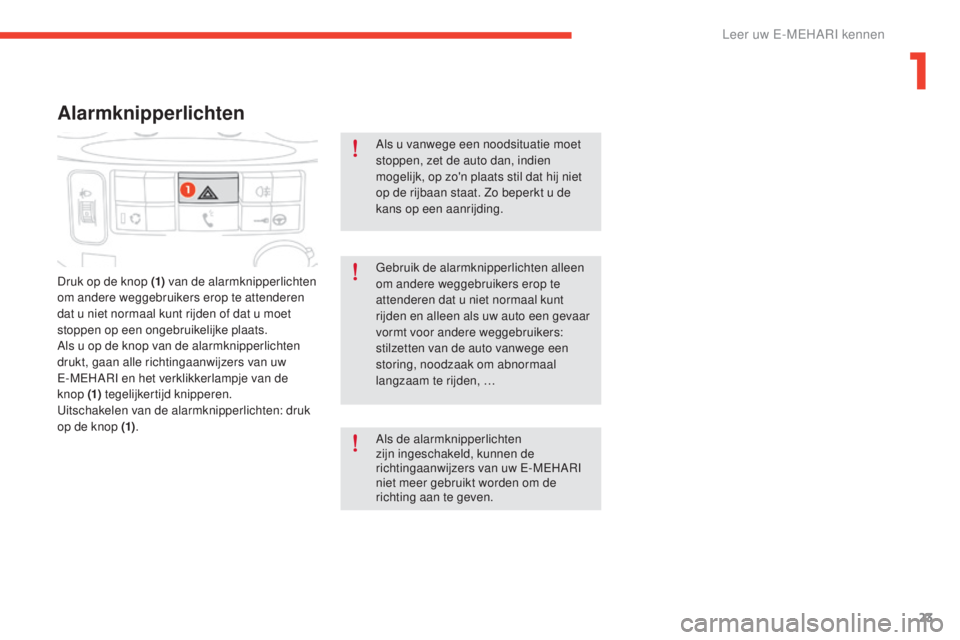

Alarmknipperlichten
Druk op de knop (1) van de alarmknipperlichten
om andere weggebruikers erop te attenderen
dat u niet normaal kunt rijden of dat u moet
stoppen op een ongebruikelijke plaats.
Als u op de knop van de alarmknipperlichten
drukt, gaan alle richtingaanwijzers van uw
E-MEHARI en het verklikkerlampje van de
knop (1) tegelijkertijd knipperen.
Uitschakelen van de alarmknipperlichten: druk
op de knop (1) . Als u vanwege een noodsituatie moet
stoppen, zet de auto dan, indien
mogelijk, op zo'n plaats stil dat hij niet
op de rijbaan staat. Zo beperkt u de
kans op een aanrijding.
Gebruik de alarmknipperlichten alleen
om andere weggebruikers erop te
attenderen dat u niet normaal kunt
rijden en alleen als uw auto een gevaar
vormt voor andere weggebruikers:
stilzetten van de auto vanwege een
storing, noodzaak om abnormaal
langzaam te rijden, …
Als de alarmknipperlichten
zijn ingeschakeld, kunnen de
richtingaanwijzers van uw E-MEHARI
niet meer gebruikt worden om de
richting aan te geven.
1
Leer uw E-MEHARI kennen
Page 26 of 85
24
e-mehari_nl_Chap01_faite-connaissance_ed03-2016

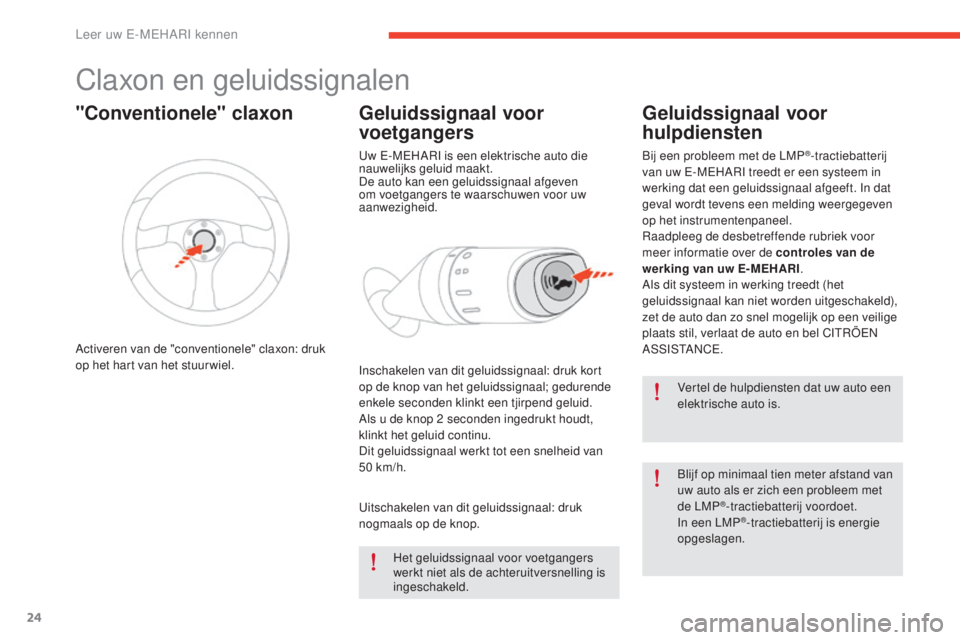

Claxon en geluidssignalen
Vertel de hulpdiensten dat uw auto een
elektrische auto is.
Blijf op minimaal tien meter afstand van
uw auto als er zich een probleem met
de LMP
®-tractiebatterij voordoet.
In een LMP®-tractiebatterij is energie
opgeslagen.
"Conventionele" claxon
Activeren van de "conventionele" claxon: druk
op het hart van het stuur wiel.
Geluidssignaal voor
voetgangers
Uw E-MEHARI is een elektrische auto die
nauwelijks geluid maakt.
De auto kan een geluidssignaal afgeven
om voetgangers te waarschuwen voor uw
aanwezigheid.
Inschakelen van dit geluidssignaal: druk kort
op de knop van het geluidssignaal; gedurende
enkele seconden klinkt een tjirpend geluid.
Als u de knop 2 seconden ingedrukt houdt,
klinkt het geluid continu.
Dit geluidssignaal werkt tot een snelheid van
50 km/h.
Geluidssignaal voor
hulpdiensten
Bij een probleem met de LMP®-tractiebatterij
van uw E-MEHARI treedt er een systeem in
werking dat een geluidssignaal afgeeft. In dat
geval wordt tevens een melding weergegeven
op het instrumentenpaneel.
Raadpleeg de desbetreffende rubriek voor
meer informatie over de controles van de
werking van uw E- MEHARI .
Als dit systeem in werking treedt (het
geluidssignaal kan niet worden uitgeschakeld),
zet de auto dan zo snel mogelijk op een veilige
plaats stil, verlaat de auto en bel CITRÖEN
ASSISTANCE.
Uitschakelen van dit geluidssignaal: druk
nogmaals op de knop. Het geluidssignaal voor voetgangers
werkt niet als de achteruitversnelling is
ingeschakeld.
Leer uw E-MEHARI kennen
Page 27 of 85
25
e-mehari_nl_Chap01_faite-connaissance_ed03-2016
Gebruik bij lage temperaturen een
ruitensproeiervloeistof die voldoende
tegen vorst is beschermd.
Bedien de ruitensproeiers niet langer
dan 30 seconden; het zicht wordt dan
te veel beperkt wat tot een ongeval kan
leiden.
Bedien de ruitensproeiers niet als het
ruitensproeiervloeistofreservoir leeg is.

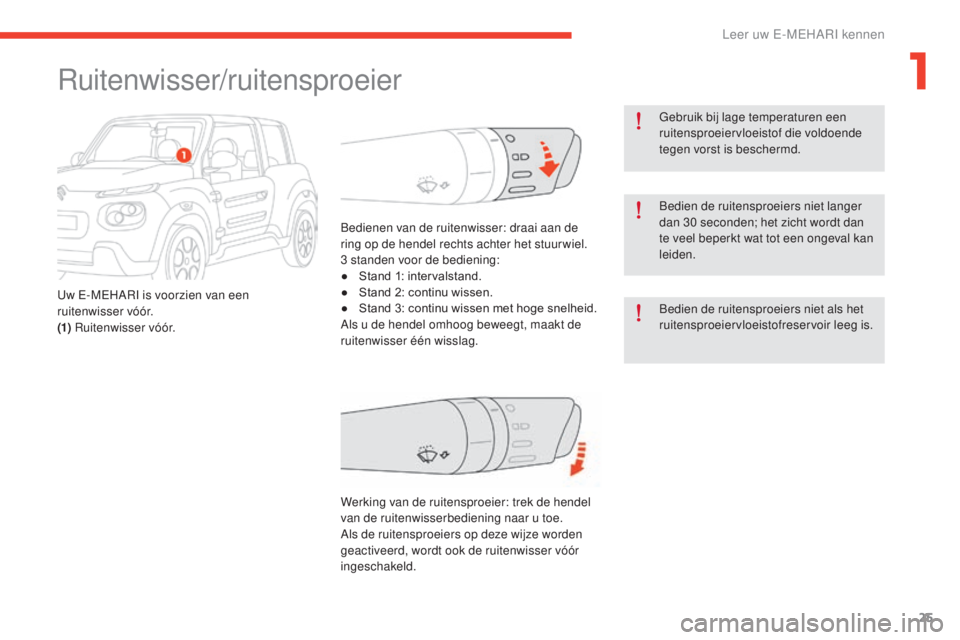

Ruitenwisser/ruitensproeier
Uw E-MEHARI is voorzien van een
ruitenwisser vóór.
(1) Ruitenwisser vóór. Bedienen van de ruitenwisser: draai aan de
ring op de hendel rechts achter het stuur wiel.
3
standen voor de bediening:
●
S
tand 1: intervalstand.
● S tand 2: continu wissen.
● S tand 3: continu wissen met hoge snelheid.
Als u de hendel omhoog beweegt, maakt de
ruitenwisser één wisslag.
Werking van de ruitensproeier: trek de hendel
van de ruitenwisserbediening naar u toe.
Als de ruitensproeiers op deze wijze worden
geactiveerd, wordt ook de ruitenwisser vóór
ingeschakeld.
1
Leer uw E-MEHARI kennen
Page 28 of 85
26
e-mehari_nl_Chap01_faite-connaissance_ed03-2016

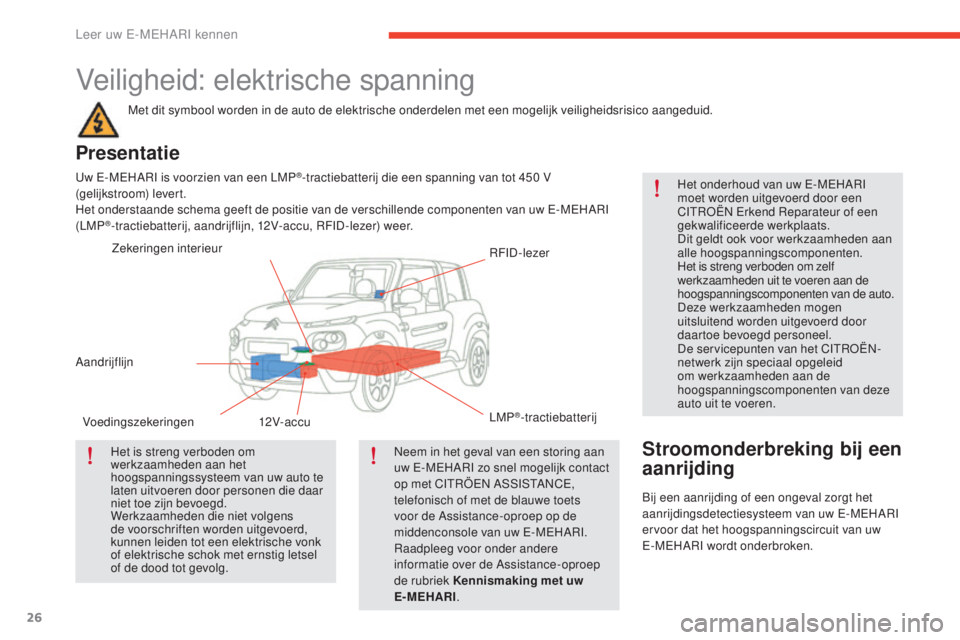

Veiligheid: elektrische spanning
Met dit symbool worden in de auto de elektrische onderdelen met een mogelijk veiligheidsrisico aangeduid.
Presentatie
Uw E-MEHARI is voorzien van een LMP®-tractiebatterij die een spanning van tot 450 V
(gelijkstroom) levert.
Het onderstaande schema geeft de positie van de verschillende componenten van uw E-MEHARI
(LMP
®-tractiebatterij, aandrijflijn, 12V-accu, RFID-lezer) weer.
Het is streng verboden om
werkzaamheden aan het
hoogspanningssysteem van uw auto te
laten uitvoeren door personen die daar
niet toe zijn bevoegd.
Werkzaamheden die niet volgens
de voorschriften worden uitgevoerd,
kunnen leiden tot een elektrische vonk
of elektrische schok met ernstig letsel
of de dood tot gevolg. Neem in het geval van een storing aan
uw E-MEHARI zo snel mogelijk contact
op met CITRÖEN ASSISTANCE,
telefonisch of met de blauwe toets
voor de Assistance-oproep op de
middenconsole van uw E-MEHARI.
Raadpleeg voor onder andere
informatie over de Assistance-oproep
de rubriek Kennismaking met uw
E-MEHARI . Het onderhoud van uw E-MEHARI
moet worden uitgevoerd door een
CITROËN Erkend Reparateur of een
gekwalificeerde werkplaats.
Dit geldt ook voor werkzaamheden aan
alle hoogspanningscomponenten.
Het is streng verboden om zelf
werkzaamheden uit te voeren aan de
hoogspanningscomponenten van de auto.
Deze werkzaamheden mogen
uitsluitend worden uitgevoerd door
daartoe bevoegd personeel.
De servicepunten van het CITROËN-
netwerk zijn speciaal opgeleid
om werkzaamheden aan de
hoogspanningscomponenten van deze
auto uit te voeren.
Stroomonderbreking bij een
aanrijding
Bij een aanrijding of een ongeval zorgt het
aanrijdingsdetectiesysteem van uw E-MEHARI
ervoor dat het hoogspanningscircuit van uw
E-MEHARI wordt onderbroken.
Zekeringen interieur
RFID-lezer
Aandrijflijn Voedingszekeringen 12V- ac c u LMP
®-tractiebatterij
Leer uw E-MEHARI kennen
Page 29 of 85
27
e-mehari_nl_Chap01_faite-connaissance_ed03-2016
Uw E-MEHARI is een elektrische
auto die gebruikmaakt van elektrische
stroom met een hoge spanning.
Het niet in acht nemen van de
voorschriften met betrekking tot dit
systeem kan leiden tot levensgevaarlijk
letsel.
Lees en volg de door CITROËN
voorgeschreven procedures voor het
opladen.

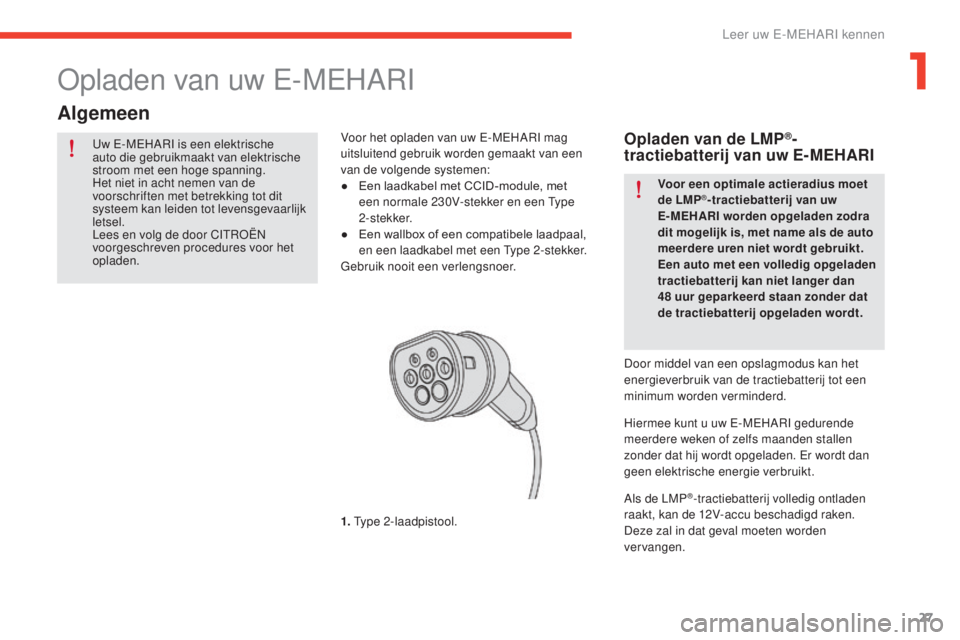

Opladen van uw E-MEHARI
Algemeen
Voor het opladen van uw E-MEHARI mag
uitsluitend gebruik worden gemaakt van een
van de volgende systemen:
●
E
en laadkabel met CCID-module, met
een normale 230V-stekker en een Type
2- s t e k ke r.
●
E
en wallbox of een compatibele laadpaal,
en een laadkabel met een Type 2-stekker.
Gebruik nooit een verlengsnoer.
1. Type 2-laadpistool.Opladen van de LMP®-
tractiebatterij van uw E-MEHARI
Voor een optimale actieradius moet
de LMP®-tractiebatterij van uw
E- MEHARI worden opgeladen zodra
dit mogelijk is, met name als de auto
meerdere uren niet wordt gebruikt.
Een auto met een volledig opgeladen
tractiebatterij kan niet langer dan
48 uur geparkeerd staan zonder dat
de tractiebatterij opgeladen wordt.
Door middel van een opslagmodus kan het
energieverbruik van de tractiebatterij tot een
minimum worden verminderd.
Hiermee kunt u uw E-MEHARI gedurende
meerdere weken of zelfs maanden stallen
zonder dat hij wordt opgeladen. Er wordt dan
geen elektrische energie verbruikt.
Als de LMP
®-tractiebatterij volledig ontladen
raakt, kan de 12V-accu beschadigd raken.
Deze zal in dat geval moeten worden
vervangen.
1
Leer uw E-MEHARI kennen
Page 30 of 85
28
e-mehari_nl_Chap01_faite-connaissance_ed03-2016

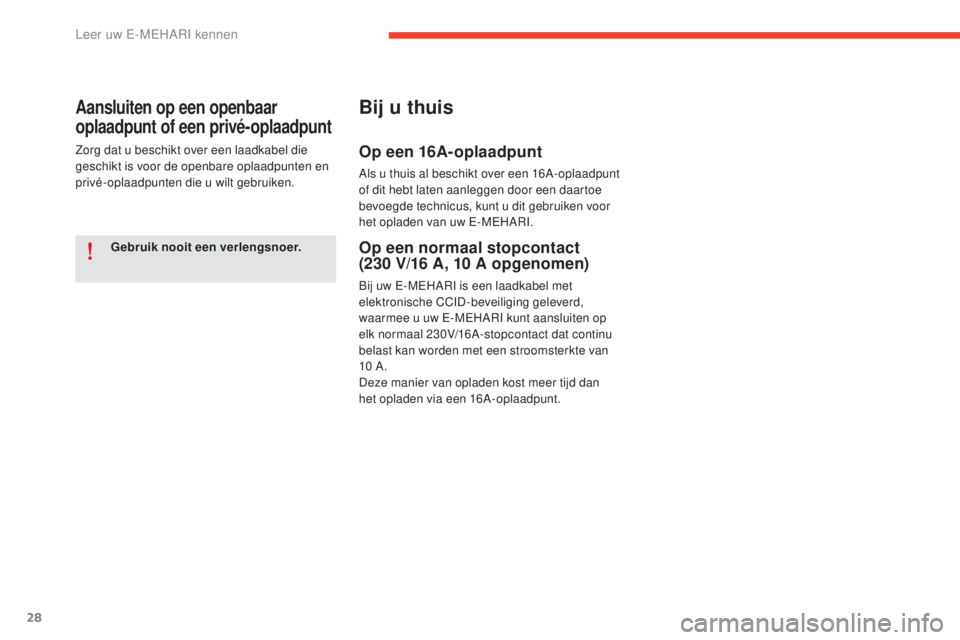

Gebruik nooit een verlengsnoer.
Aansluiten op een openbaar
oplaadpunt of een privé-oplaadpunt
Zorg dat u beschikt over een laadkabel die
geschikt is voor de openbare oplaadpunten en
privé-oplaadpunten die u wilt gebruiken.
Bij u thuis
Op een 16A-oplaadpunt
Als u thuis al beschikt over een 16A-oplaadpunt
of dit hebt laten aanleggen door een daartoe
bevoegde technicus, kunt u dit gebruiken voor
het opladen van uw E-MEHARI.
Op een normaal stopcontact
(230 V/16 A, 10 A opgenomen)
Bij uw E-MEHARI is een laadkabel met
elektronische CCID-beveiliging geleverd,
waarmee u uw E-MEHARI kunt aansluiten op
elk normaal 230V/16A-stopcontact dat continu
belast kan worden met een stroomsterkte van
10 A .
Deze manier van opladen kost meer tijd dan
het opladen via een 16A-oplaadpunt.
Leer uw E-MEHARI kennen
