CITROEN E-MEHARI 2017 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2017, Model line: E-MEHARI, Model: CITROEN E-MEHARI 2017Pages: 85, PDF-Größe: 2.34 MB
Page 1 of 85
e-mehari_de_Chap00_couverture_ed03-2016
Bedienungsanleitung
Page 2 of 85
e-mehari_de_Chap00_couverture_ed03-2016
Page 3 of 85

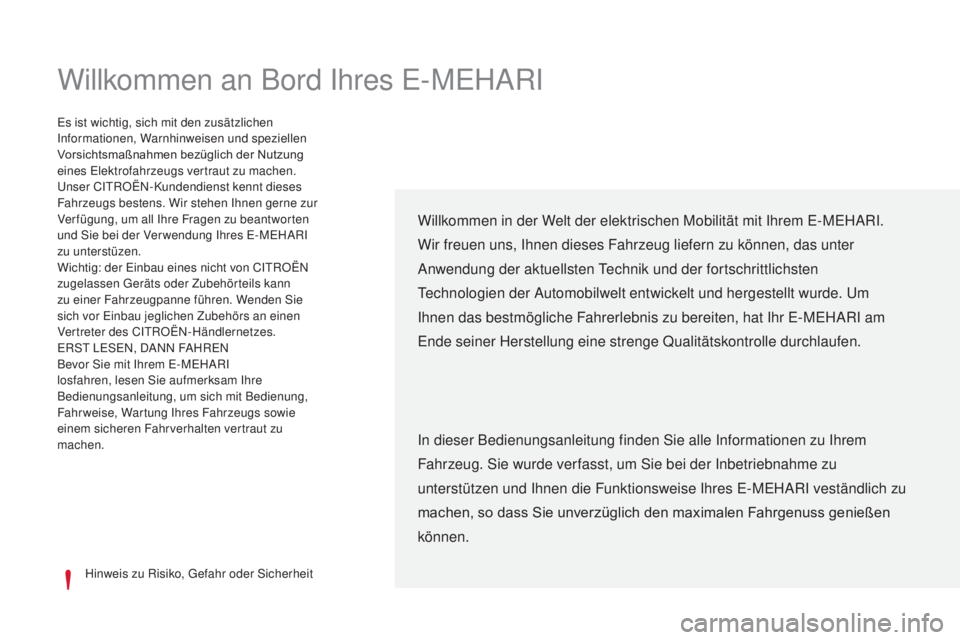

Willkommen an Bord Ihres E-MEHARI
Hinweis zu Risiko, Gefahr oder Sicherheit
Es ist wichtig, sich mit den zusätzlichen
Informationen, Warnhinweisen und speziellen
Vorsichtsmaßnahmen bezüglich der Nutzung
eines Elektrofahrzeugs vertraut zu machen.
Unser CITROËN-Kundendienst kennt dieses
Fahrzeugs bestens. Wir stehen Ihnen gerne zur
Ver fügung, um all Ihre Fragen zu beantworten
und Sie bei der Ver wendung Ihres E-MEHARI
zu unterstüzen.
Wichtig: der Einbau eines nicht von CITROËN
zugelassen Geräts oder Zubehörteils kann
zu einer Fahrzeugpanne führen. Wenden Sie
sich vor Einbau jeglichen Zubehörs an einen
Vertreter des CITROËN-Händlernetzes.
ERST LESEN, DANN FAHREN
Bevor Sie mit Ihrem E-MEHARI
losfahren, lesen Sie aufmerksam Ihre
Bedienungsanleitung, um sich mit Bedienung,
Fahrweise, Wartung Ihres Fahrzeugs sowie
einem sicheren Fahrverhalten vertraut zu
machen.
Willkommen in der Welt der elektrischen Mobilität mit Ihrem E-MEHARI.
Wir freuen uns, Ihnen dieses Fahrzeug liefern zu können, das unter
Anwendung der aktuellsten Technik und der fortschrittlichsten
Technologien der Automobilwelt entwickelt und hergestellt wurde. Um
Ihnen das bestmögliche Fahrerlebnis zu bereiten, hat Ihr E-MEHARI am
Ende seiner Herstellung eine strenge Qualitätskontrolle durchlaufen.
In dieser Bedienungsanleitung finden Sie alle Informationen zu Ihrem
Fahrzeug. Sie wurde verfasst, um Sie bei der Inbetriebnahme zu
unterstützen und Ihnen die Funktionsweise Ihres E-MEHARI veständlich zu
machen, so dass Sie unverzüglich den maximalen Fahrgenuss genießen
können.
Page 4 of 85
e-mehari_de_Chap00a_sommaire_ed03-2016

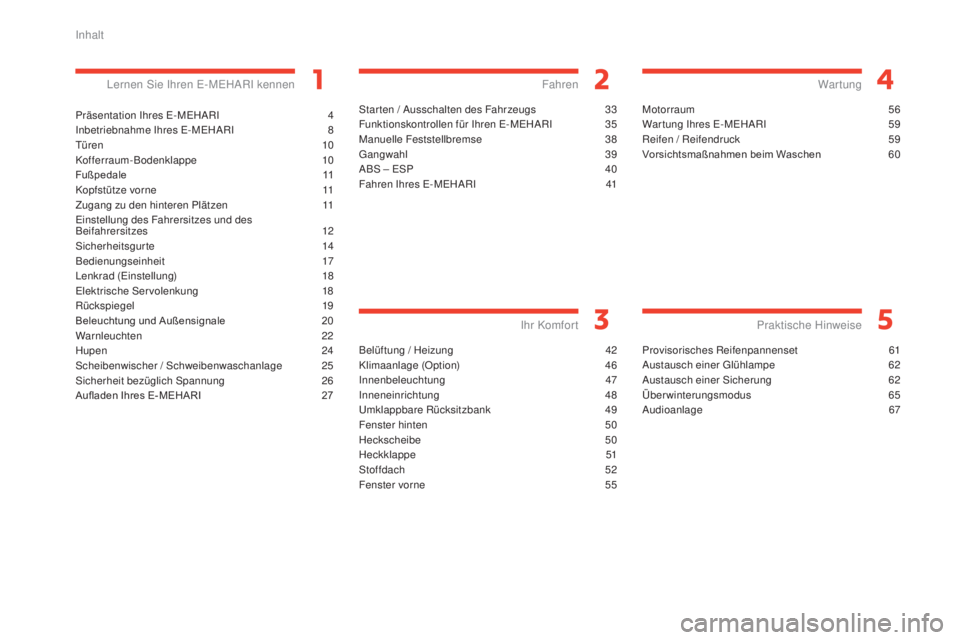

Präsentation Ihres E-MEHARI 4
I nbetriebnahme Ihres E-MEHARI 8
Tü
ren
10
Kofferraum-Bodenklappe
10
Fußpedale
1
1
Kopfstütze vorne
1
1
Zugang zu den hinteren Plätzen
1
1
Einstellung des Fahrersitzes und des
Beifahrersitzes
12
Sicherheitsgurte
1
4
Bedienungseinheit
17
Lenkrad (Einstellung)
1
8
Elektrische Servolenkung
1
8
Rückspiegel
1
9
Beleuchtung und Außensignale
2
0
Warnleuchten
22
Hupen
24
Scheibenwischer / Schweibenwaschanlage
2
5
Sicherheit bezüglich Spannung
2
6
Aufladen Ihres E-MEHARI
2
7
Lernen Sie Ihren E-MEHARI kennen
Star ten / Ausschalten des Fahrzeugs 33
Funktionskontrollen für Ihren E-MEHARI 3 5
Manuelle Feststellbremse
3
8
Gangwahl
39
ABS – ESP
4
0
Fahren Ihres E-MEHARI
4
1
Fahren
Belüftung / Heizung 42
K limaanlage (Option) 4 6
Innenbeleuchtung
47
Inneneinrichtung
4
8
Umklappbare Rücksitzbank
4
9
Fenster hinten
5
0
Heckscheibe
5
0
Heckklappe
51
Stoffdach
52
Fenster vorne
5
5
Ihr Komfort
Motorraum 56
War tung Ihres E-MEHARI 5 9
Reifen / Reifendruck
5
9
Vorsichtsmaßnahmen beim Waschen
6
0
War tung
Provisorisches Reifenpannenset 61
Austausch einer Glühlampe 6 2
Austausch einer Sicherung
62
Ü
berwinterungsmodus
65
Audioanlage
67
Praktische Hinweise
Inhalt
Page 5 of 85
.
e-mehari_de_Chap00a_sommaire_ed03-2016

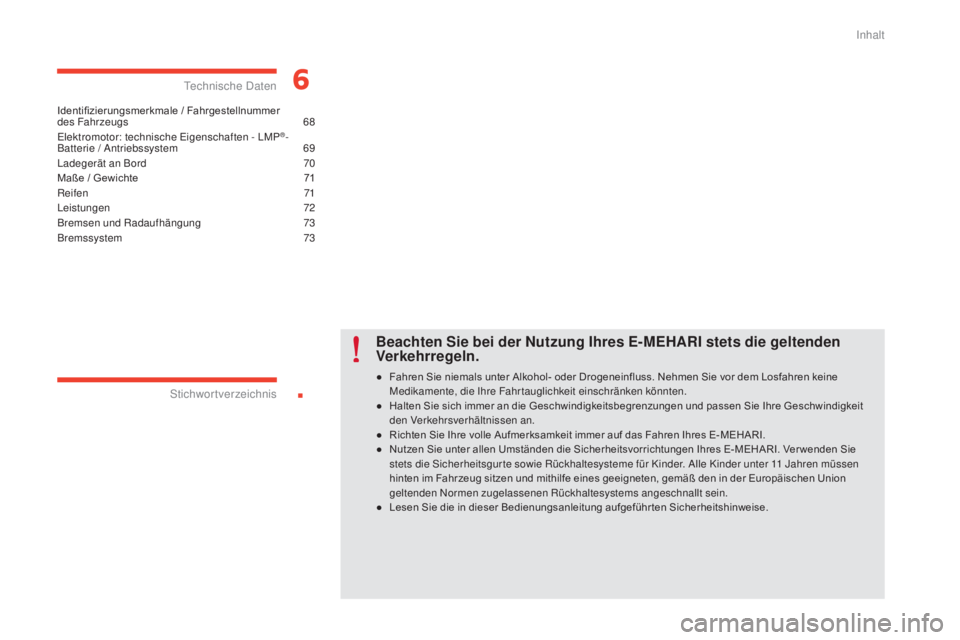

Identifizierungsmerkmale / Fahrgestellnummer
des Fahrzeugs 6 8
Elektromotor: technische Eigenschaften - LMP
®-
Batterie / Antriebssystem
6 9
Ladegerät an Bord
7
0
Maße / Gewichte
7
1
Re i fen
71
L
eistungen
72
Bremsen und Radaufhängung
7
3
Bremssystem
7
3
Technische Daten
Stichwortverzeichnis
Beachten Sie bei der Nutzung Ihres E-MEHARI stets die geltenden
Verkehrregeln.
● Fahren Sie niemals unter Alkohol- oder Drogeneinfluss. Nehmen Sie vor dem Losfahren keine Medikamente, die Ihre Fahrtauglichkeit einschränken könnten.
●
H
alten Sie sich immer an die Geschwindigkeitsbegrenzungen und passen Sie Ihre Geschwindigkeit
den Verkehrsverhältnissen an.
●
R
ichten Sie Ihre volle Aufmerksamkeit immer auf das Fahren Ihres E-MEHARI.
●
N
utzen Sie unter allen Umständen die Sicherheitsvorrichtungen Ihres E-MEHARI. Ver wenden Sie
stets die Sicherheitsgur te sowie Rückhaltesysteme für Kinder. Alle Kinder unter 11
Jahren müssen
hinten im Fahrzeug sitzen und mithilfe eines geeigneten, gemäß den in der Europäischen Union
geltenden Normen zugelassenen Rückhaltesystems angeschnallt sein.
●
L
esen Sie die in dieser Bedienungsanleitung aufgeführ ten Sicherheitshinweise.
Inhalt
Page 6 of 85
4
e-mehari_de_Chap01_faite-connaissance_ed03-2016

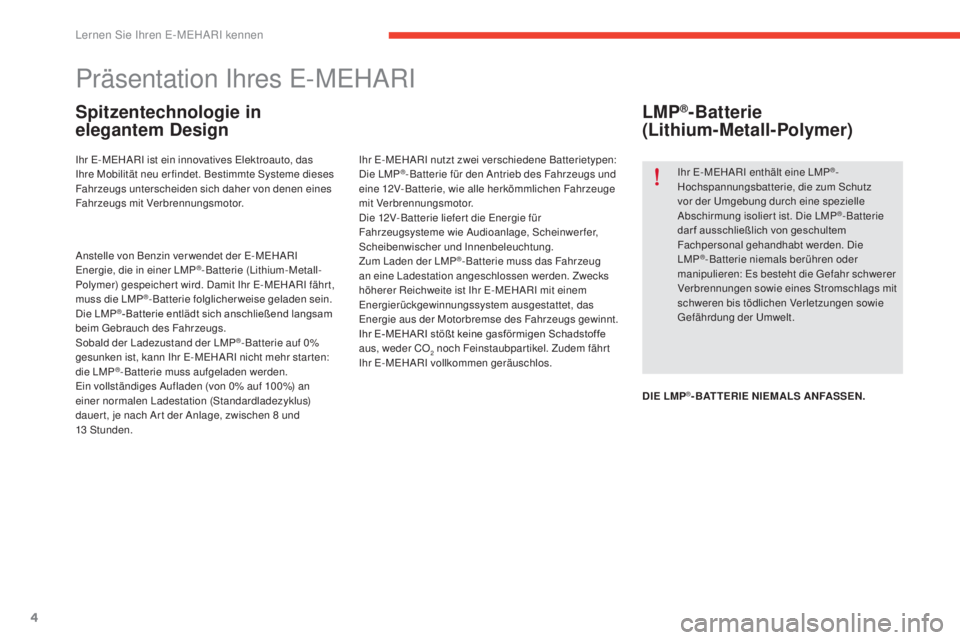

Präsentation Ihres E-MEHARI
Spitzentechnologie in
elegantem Design
Ihr E-MEHARI ist ein innovatives Elektroauto, das
Ihre Mobilität neu erfindet. Bestimmte Systeme dieses
Fahrzeugs unterscheiden sich daher von denen eines
Fahrzeugs mit Verbrennungsmotor.Ihr E-MEHARI nutzt zwei verschiedene Batterietypen:
Die LMP®- Batterie für den Antrieb des Fahrzeugs und
eine 12V-Batterie, wie alle herkömmlichen Fahrzeuge
mit Verbrennungsmotor.
Die 12V-Batterie liefert die Energie für
Fahrzeugsysteme wie Audioanlage, Scheinwerfer,
Scheibenwischer und Innenbeleuchtung.
Zum Laden der LMP
®-Batterie muss das Fahrzeug
an eine Ladestation angeschlossen werden. Zwecks
höherer Reichweite ist Ihr E-MEHARI mit einem
Energierückgewinnungssystem ausgestattet, das
Energie aus der Motorbremse des Fahrzeugs gewinnt.
Ihr E-MEHARI stößt keine gasförmigen Schadstoffe
aus, weder CO
2 noch Feinstaubpartikel. Zudem fährt
Ihr E-MEHARI vollkommen geräuschlos.
LMP®-Batterie
(Lithium-Metall-Polymer)
Ihr E-MEHARI enthält eine LMP®-
Hochspannungsbatterie, die zum Schutz
vor der Umgebung durch eine spezielle
Abschirmung isolier t ist. Die LMP
®-Batterie
dar f ausschließlich von geschultem
Fachpersonal gehandhabt werden. Die
LMP
®-Batterie niemals berühren oder
manipulieren: Es besteht die Gefahr schwerer
Verbrennungen sowie eines Stromschlags mit
schweren bis tödlichen Verletzungen sowie
Gefährdung der Umwelt.
DIE LMP
®-BATTERIE NIEMALS ANFASSEN.
Anstelle von Benzin ver wendet der E-MEHARI
Energie, die in einer LMP
®-Batterie (Lithium-Metall-
Polymer) gespeicher t wird. Damit Ihr E-MEHARI fähr t,
muss die LMP
®-Batterie folglicherweise geladen sein.
Die LMP®- Batterie entlädt sich anschließend langsam
beim Gebrauch des Fahrzeugs.
Sobald der Ladezustand der LMP
®- Batterie auf 0%
gesunken ist, kann Ihr E-MEHARI nicht mehr star ten:
die LMP
®-Batterie muss aufgeladen werden.
Ein vollständiges Aufladen (von 0% auf 100%) an
einer normalen Ladestation (Standardladezyklus)
dauer t, je nach Ar t der Anlage, zwischen 8 und
13 Stunden.
Lernen Sie Ihren E-MEHARI kennen
Page 7 of 85
5
e-mehari_de_Chap01_faite-connaissance_ed03-2016

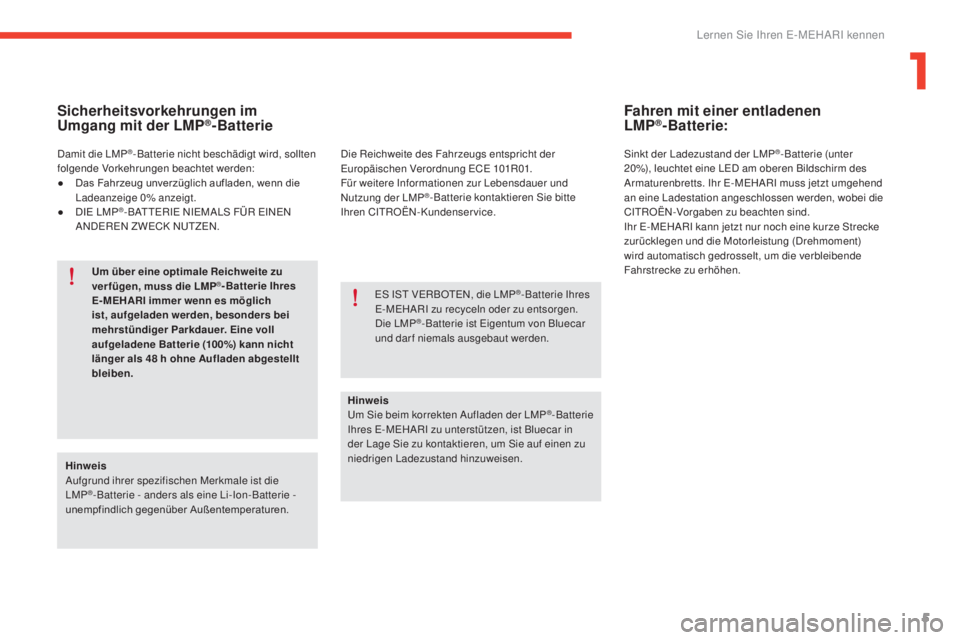

Sicherheitsvorkehrungen im
Umgang mit der LMP®-Batterie
Hinweis
Aufgrund ihrer spezifischen Merkmale ist die
LMP
®- Batterie - anders als eine Li-Ion- Batterie -
unempfindlich gegenüber Außentemperaturen. ES IST VERBOTEN, die LMP
®- Batterie Ihres
E-MEHARI zu recyceln oder zu entsorgen.
Die LMP
®- Batterie ist Eigentum von Bluecar
und darf niemals ausgebaut werden.
Die Reichweite des Fahrzeugs entspricht der
Europäischen Verordnung ECE 101R01.
Für weitere Informationen zur Lebensdauer und
Nutzung der LMP
®- Batterie kontaktieren Sie bitte
Ihren CITROËN-Kundenservice.
Damit die LMP
®- Batterie nicht beschädigt wird, sollten
folgende Vorkehrungen beachtet werden:
●
D
as Fahrzeug unverzüglich aufladen, wenn die
Ladeanzeige 0% anzeigt.
●
D
IE LMP
®- BATTERIE NIEMALS FÜR EINEN
ANDEREN ZWECK NUTZEN.
Fahren mit einer entladenen
LMP®-Batterie:
Sinkt der Ladezustand der LMP®- Batterie (unter
20%), leuchtet eine LED am oberen Bildschirm des
Armaturenbretts. Ihr E-MEHARI muss jetzt umgehend
an eine Ladestation angeschlossen werden, wobei die
CITROËN-Vorgaben zu beachten sind.
Ihr E-MEHARI kann jetzt nur noch eine kurze Strecke
zurücklegen und die Motorleistung (Drehmoment)
wird automatisch gedrosselt, um die verbleibende
Fahrstrecke zu erhöhen.
Um über eine optimale Reichweite zu
ver fügen, muss die LMP
®-Batterie Ihres
E- MEHARI immer wenn es möglich
ist, aufgeladen werden, besonders bei
mehrstündiger Parkdauer. Eine voll
aufgeladene Batterie (100%) kann nicht
länger als 48 h ohne Aufladen abgestellt
bleiben.
Hinweis
Um Sie beim korrekten Aufladen der LMP
®-Batterie
Ihres E-MEHARI zu unterstützen, ist Bluecar in
der Lage Sie zu kontaktieren, um Sie auf einen zu
niedrigen Ladezustand hinzuweisen.
1
Lernen Sie Ihren E-MEHARI kennen
Page 8 of 85
6
e-mehari_de_Chap01_faite-connaissance_ed03-2016

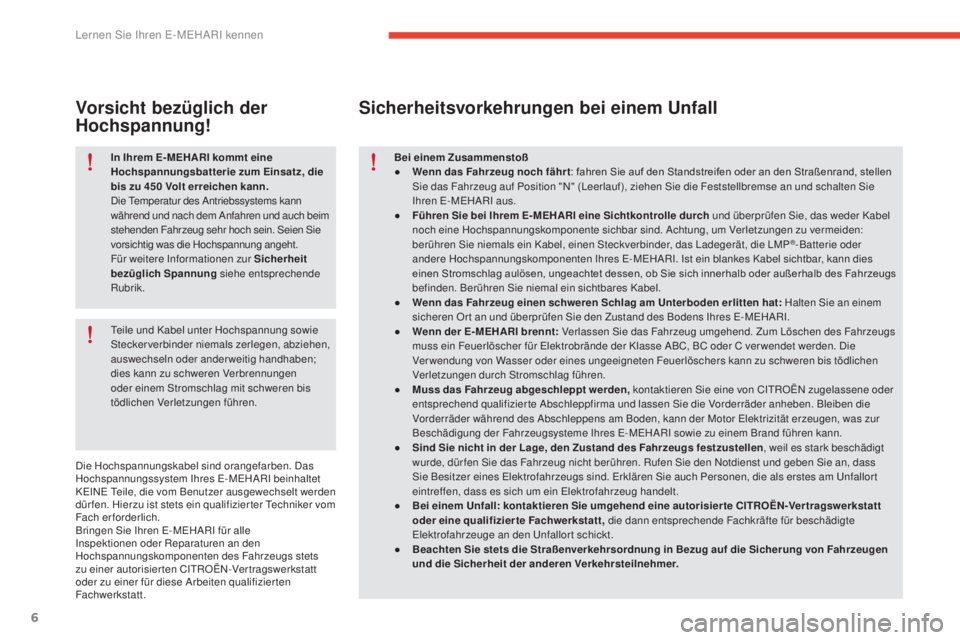

In Ihrem E- MEHARI kommt eine
Hochspannungsbatterie zum Einsatz, die
bis zu 450 Volt erreichen kann.
Die Temperatur des Antriebssystems kann
während und nach dem Anfahren und auch beim
stehenden Fahrzeug sehr hoch sein. Seien Sie
vorsichtig was die Hochspannung angeht.
Für weitere Informationen zur Sicherheit
bezüglich Spannung siehe entsprechende
Rubrik.
Teile und Kabel unter Hochspannung sowie
Steckerverbinder niemals zerlegen, abziehen,
auswechseln oder anderweitig handhaben;
dies kann zu schweren Verbrennungen
oder einem Stromschlag mit schweren bis
tödlichen Verletzungen führen.
Vorsicht bezüglich der
Hochspannung!
Die Hochspannungskabel sind orangefarben. Das
Hochspannungssystem Ihres E-MEHARI beinhaltet
KEINE Teile, die vom Benutzer ausgewechselt werden
dür fen. Hierzu ist stets ein qualifizier ter Techniker vom
Fach erforderlich.
Bringen Sie Ihren E-MEHARI für alle
Inspektionen oder Reparaturen an den
Hochspannungskomponenten des Fahrzeugs stets
zu einer autorisierten CITROËN-Vertragswerkstatt
oder zu einer für diese Arbeiten qualifizier ten
Fachwerkstatt. Bei einem Zusammenstoß
●
W
enn das Fahrzeug noch fährt
: fahren Sie auf den Standstreifen oder an den Straßenrand, stellen
Sie das Fahrzeug auf Position "N" (Leerlauf), ziehen Sie die Feststellbremse an und schalten Sie
Ihren E-MEHARI aus.
●
F
ühren Sie bei Ihrem E-MEHARI eine Sichtkontrolle durch
und überprüfen Sie, das weder Kabel
noch eine Hochspannungskomponente sichbar sind. Achtung, um Verletzungen zu vermeiden:
berühren Sie niemals ein Kabel, einen Steckverbinder, das Ladegerät, die LMP
®- Batterie oder
andere Hochspannungskomponenten Ihres E-MEHARI. Ist ein blankes Kabel sichtbar, kann dies
einen Stromschlag aulösen, ungeachtet dessen, ob Sie sich innerhalb oder außerhalb des Fahrzeugs
befinden. Berühren Sie niemal ein sichtbares Kabel.
●
W
enn das Fahrzeug einen schweren Schlag am Unterboden erlitten hat: Halten Sie an einem
sicheren Or t an und überprüfen Sie den Zustand des Bodens Ihres E-MEHARI.
●
W
enn der E- MEHARI brennt: Verlassen Sie das Fahrzeug umgehend. Zum Löschen des Fahrzeugs
muss ein Feuerlöscher für Elektrobrände der Klasse ABC, BC oder C ver wendet werden. Die
Verwendung von Wasser oder eines ungeeigneten Feuerlöschers kann zu schweren bis tödlichen
Verletzungen durch Stromschlag führen.
●
M
uss das Fahrzeug abgeschleppt werden, kontaktieren Sie eine von CITROËN zugelassene oder
entsprechend qualifizierte Abschleppfirma und lassen Sie die Vorderräder anheben. Bleiben die
Vorderräder während des Abschleppens am Boden, kann der Motor Elektrizität erzeugen, was zur
Beschädigung der Fahrzeugsysteme Ihres E-MEHARI sowie zu einem Brand führen kann.
●
S
ind Sie nicht in der Lage, den Zustand des Fahrzeugs festzustellen , weil es stark beschädigt
wurde, dür fen Sie das Fahrzeug nicht berühren. Rufen Sie den Notdienst und geben Sie an, dass
Sie Besitzer eines Elektrofahrzeugs sind. Erklären Sie auch Personen, die als erstes am Unfallor t
eintreffen, dass es sich um ein Elektrofahrzeug handelt.
●
B
ei einem Unfall: kontaktieren Sie umgehend eine autorisier te CITROËN-Ver tragswerkstatt
oder eine qualifizierte Fachwerkstatt, die dann entsprechende Fachkräfte für beschädigte
Elektrofahrzeuge an den Unfallort schickt.
●
B
eachten Sie stets die Straßenverkehrsordnung in Bezug auf die Sicherung von Fahrzeugen
und die Sicherheit der anderen Verkehrsteilnehmer.
Sicherheitsvorkehrungen bei einem Unfall
Lernen Sie Ihren E-MEHARI kennen
Page 9 of 85
7
e-mehari_de_Chap01_faite-connaissance_ed03-2016

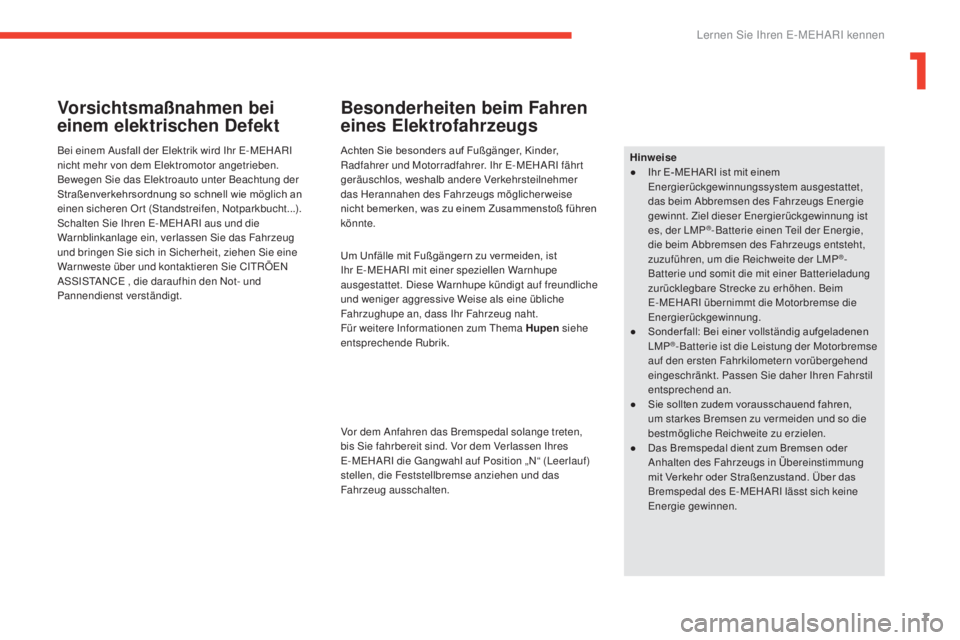

Vorsichtsmaßnahmen bei
einem elektrischen Defekt
Bei einem Ausfall der Elektrik wird Ihr E-MEHARI
nicht mehr von dem Elektromotor angetrieben.
Bewegen Sie das Elektroauto unter Beachtung der
Straßenverkehrsordnung so schnell wie möglich an
einen sicheren Ort (Standstreifen, Notparkbucht...).
Schalten Sie Ihren E-MEHARI aus und die
Warnblinkanlage ein, verlassen Sie das Fahrzeug
und bringen Sie sich in Sicherheit, ziehen Sie eine
Warnweste über und kontaktieren Sie CITRÖEN
ASSISTANCE , die daraufhin den Not- und
Pannendienst verständigt.
Besonderheiten beim Fahren
eines Elektrofahrzeugs
Achten Sie besonders auf Fußgänger, Kinder,
Radfahrer und Motorradfahrer. Ihr E-MEHARI fährt
geräuschlos, weshalb andere Verkehrsteilnehmer
das Herannahen des Fahrzeugs möglicherweise
nicht bemerken, was zu einem Zusammenstoß führen
könnte.Hinweise
●
I
hr E-MEHARI ist mit einem
Energierückgewinnungssystem ausgestattet,
das beim Abbremsen des Fahrzeugs Energie
gewinnt. Ziel dieser Energierückgewinnung ist
es, der LMP
®- Batterie einen Teil der Energie,
die beim Abbremsen des Fahrzeugs entsteht,
zuzuführen, um die Reichweite der LMP
®-
Batterie und somit die mit einer Batterieladung
zurücklegbare Strecke zu erhöhen. Beim
E-MEHARI übernimmt die Motorbremse die
Energierückgewinnung.
●
S
onder fall: Bei einer vollständig aufgeladenen
LMP
®- Batterie ist die Leistung der Motorbremse
auf den ersten Fahrkilometern vorübergehend
eingeschränkt. Passen Sie daher Ihren Fahrstil
entsprechend an.
●
S
ie sollten zudem vorausschauend fahren,
um starkes Bremsen zu vermeiden und so die
bestmögliche Reichweite zu erzielen.
●
D
as Bremspedal dient zum Bremsen oder
Anhalten des Fahrzeugs in Übereinstimmung
mit Verkehr oder Straßenzustand. Über das
Bremspedal des E-MEHARI lässt sich keine
Energie gewinnen.
Um Unfälle mit Fußgängern zu vermeiden, ist
Ihr E-MEHARI mit einer speziellen Warnhupe
ausgestattet. Diese Warnhupe kündigt auf freundliche
und weniger aggressive Weise als eine übliche
Fahrzughupe an, dass Ihr Fahrzeug naht.
Für weitere Informationen zum Thema Hupen
siehe
entsprechende Rubrik.
Vor dem Anfahren das Bremspedal solange treten,
bis Sie fahrbereit sind. Vor dem Verlassen Ihres
E-MEHARI die Gangwahl auf Position „N“ (Leerlauf)
stellen, die Feststellbremse anziehen und das
Fahrzeug ausschalten.
1
Lernen Sie Ihren E-MEHARI kennen
Page 10 of 85
8
e-mehari_de_Chap01_faite-connaissance_ed03-2016

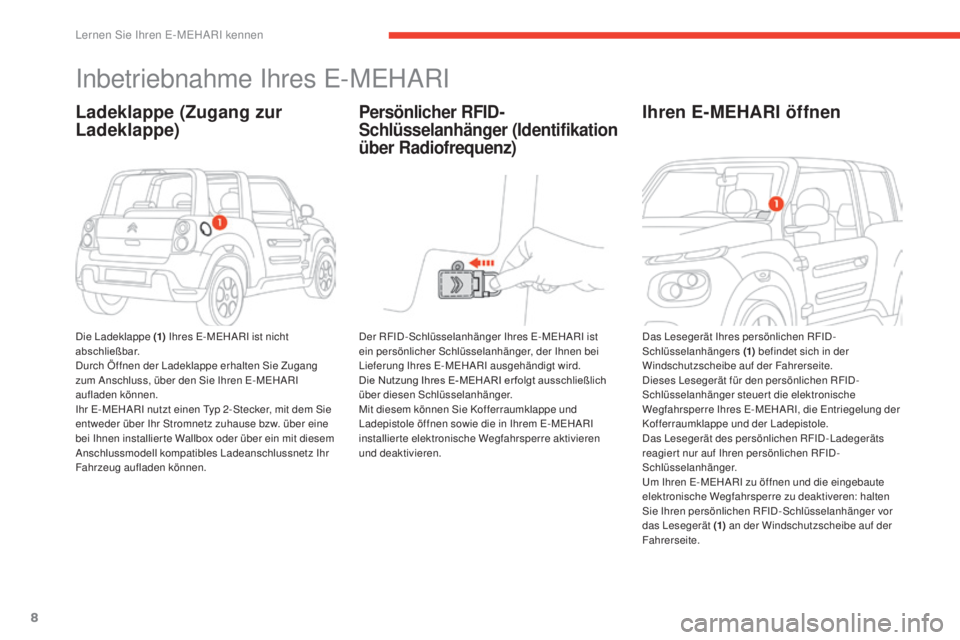

Inbetriebnahme Ihres E-MEHARI
Ladeklappe (Zugang zur
Ladeklappe)
Die Ladeklappe (1) Ihres E-MEHARI ist nicht
abschließbar.
Durch Öffnen der Ladeklappe erhalten Sie Zugang
zum Anschluss, über den Sie Ihren E-MEHARI
aufladen können.
Ihr E-MEHARI nutzt einen Typ 2-Stecker, mit dem Sie
entweder über Ihr Stromnetz zuhause bzw. über eine
bei Ihnen installier te Wallbox oder über ein mit diesem
Anschlussmodell kompatibles Ladeanschlussnetz Ihr
Fahrzeug aufladen können.
Persönlicher RFID-
Schlüsselanhänger (Identifikation
über Radiofrequenz)
Der RFID-Schlüsselanhänger Ihres E-MEHARI ist
ein persönlicher Schlüsselanhänger, der Ihnen bei
Lieferung Ihres E-MEHARI ausgehändigt wird.
Die Nutzung Ihres E-MEHARI er folgt ausschließlich
über diesen Schlüsselanhänger.
Mit diesem können Sie Kofferraumklappe und
Ladepistole öffnen sowie die in Ihrem E-MEHARI
installierte elektronische Wegfahrsperre aktivieren
und deaktivieren.
Ihren E-MEHARI öffnen
Das Lesegerät Ihres persönlichen RFID-
Schlüsselanhängers (1) befindet sich in der
Windschutzscheibe auf der Fahrerseite.
Dieses Lesegerät für den persönlichen RFID-
Schlüsselanhänger steuert die elektronische
Wegfahrsperre Ihres E-MEHARI, die Entriegelung der
Kofferraumklappe und der Ladepistole.
Das Lesegerät des persönlichen RFID-Ladegeräts
reagiert nur auf Ihren persönlichen RFID-
Schlüsselanhänger.
Um Ihren E-MEHARI zu öffnen und die eingebaute
elektronische Wegfahrsperre zu deaktiveren: halten
Sie Ihren persönlichen RFID-Schlüsselanhänger vor
das Lesegerät (1) an der Windschutzscheibe auf der
Fahrerseite.
Lernen Sie Ihren E-MEHARI kennen
