Skifte et vindusviskerblad
139
SM
ÅREPARASJONER
8

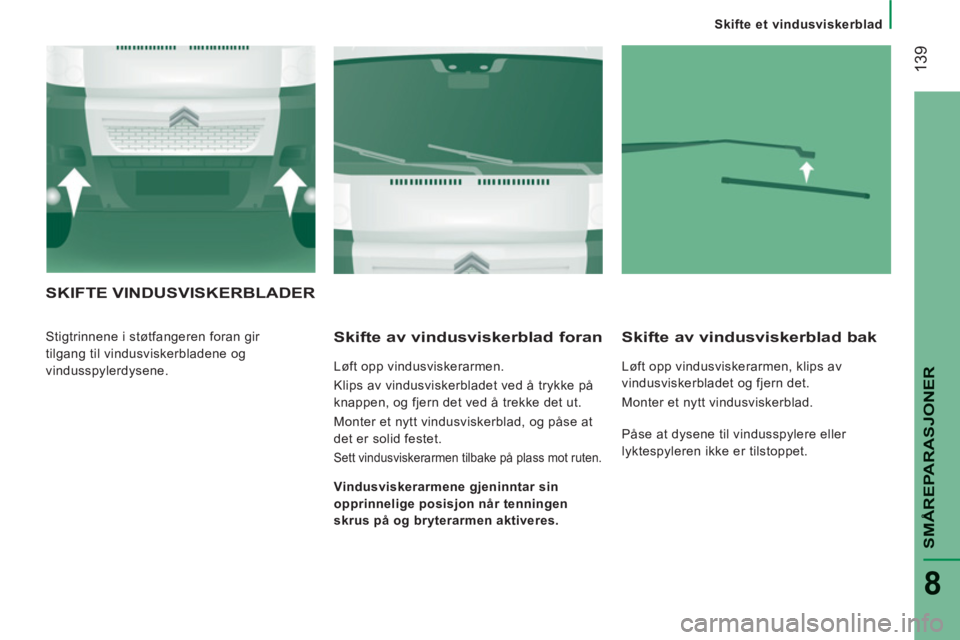

SKIFTE VINDUSVISKERBLADER

Stigtrinnene i støtfangeren foran gir
tilgang til vindusviskerbladene og
vindusspylerdysene.
Skifte av vindusviskerblad foran

Løft opp vindusviskerarmen.
Klips av vindusviskerbladet ved å trykke på
knappen, og fjern det ved å trekke det ut.
Monter et nytt vindusviskerblad, og påse at
det er solid festet.
Sett vindusviskerarmen tilbake på plass mot ruten.
Skifte av vindusviskerblad bak

Løft opp vindusviskerarmen, klips av
vindusviskerbladet og fjern det.
Monter et nytt vindusviskerblad.

Vindusviskerarmene gjeninntar sin
opprinnelige posisjon når tenningen
skrus på og bryterarmen aktiveres.
Påse at dysene til vindusspylere eller
lyktespyleren ikke er tilstoppet.

Tauing av bilen
14
0
TAUING

Uten løft
(alle fire hjul påbakken)

Bruk en slepestang.
Bakfra

Fest stangen til ringen under støtfangeren.


Forfra

Den demonterbare tauekroken er plassert i
esken bak passasjersetet foran.
Klipse løs dekselet ved hjelp av et flatt
redskap,
Skru tauekroken helt inn.
Sett girspaken i fri. Dersom det ikke
overholdes, kan du risikere skader på visse
deler av bremseanlegget eller manglende
servobrems ved oppstart av motoren.
Med løft (kun to hjul på bakken)

Bilen bør løftes ved hjelp av et profesjonelt
løfteredskap.

Ved tauing av bilen med motoren av,
vær oppmerksom på at servobremsen
og servostyringen ikke virker.

9
TEKNISKE SPESIFIKASJONER

142


Dimensjoner

14
3
9
TEKNISKE SPESIFIKASJONER


Dimensjoner

DIMENSJONER

Bilen din finnes i 4 lengder (L1..) og 3 høyder (H1..). Se tabellene under:


Varebil


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

L Utvendig lengde
4 963
5 413
5 998
6 363

H Utvendig høyde
2 254
2 254
2 524
2 524
2 764
2 524
2 764

A Akselavstand
3 000
3 450
4 035

B Overheng foran

948

C Overheng bak
1 015
1 380

D Utvendig bredde (uten speil)
2 050

E Bredde sporvidde foran
1 810

F Bredde sporvidde bak
1 790


G Høyde lasteterskel
535 til 565

I Lengde innvendig gulv
2 670
3 120
3 705
4 070

J Maks. innvendig lastehøyde
1 662
1 662
1 932
1 932
2 172
1 932
2 172

K Maksimal innvendig bredde
1 870

M Innvendig bredde mellom hjulhus
1 422

Volum (m
3)

8


10


11,5


13


15


15


17

144


Dimensjoner



BAKDØRER


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

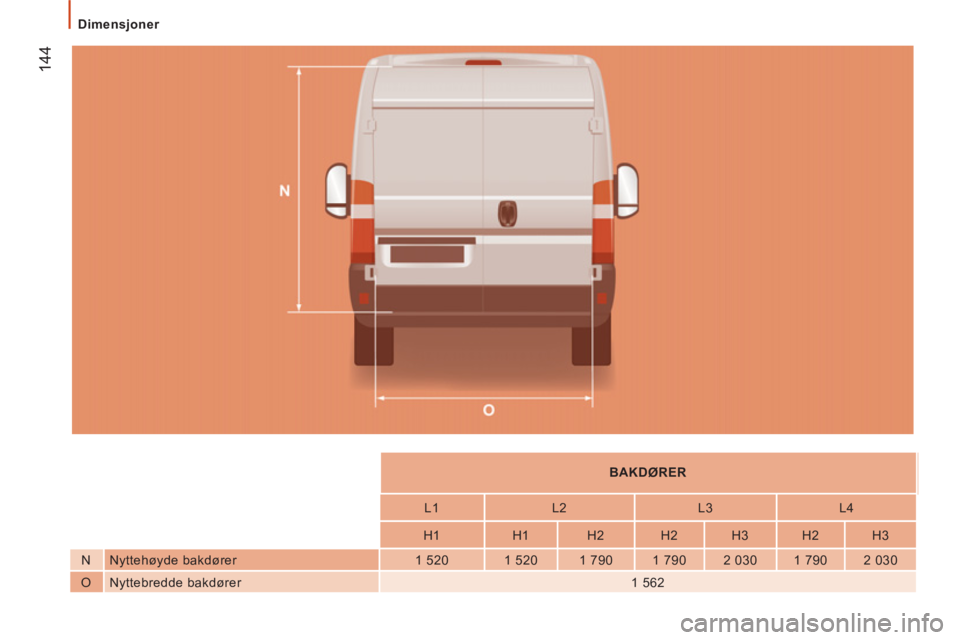

N Nyttehøyde bakdører
1 520
1 520
1 790
1 790
2 030
1 790
2 030

O Nyttebredde bakdører
1 562

14
5
9
TEKNISKE SPESIFIKASJONER


Dimensjoner



SIDEØR


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

P Høyde skyvedør på siden
1 485
1 485
1 755

Q Bredde skyvedør på siden
1 075
1 250

14
6


Dimensjoner

9
TEKNISKE SPESIFIKASJONER


Dimensjoner



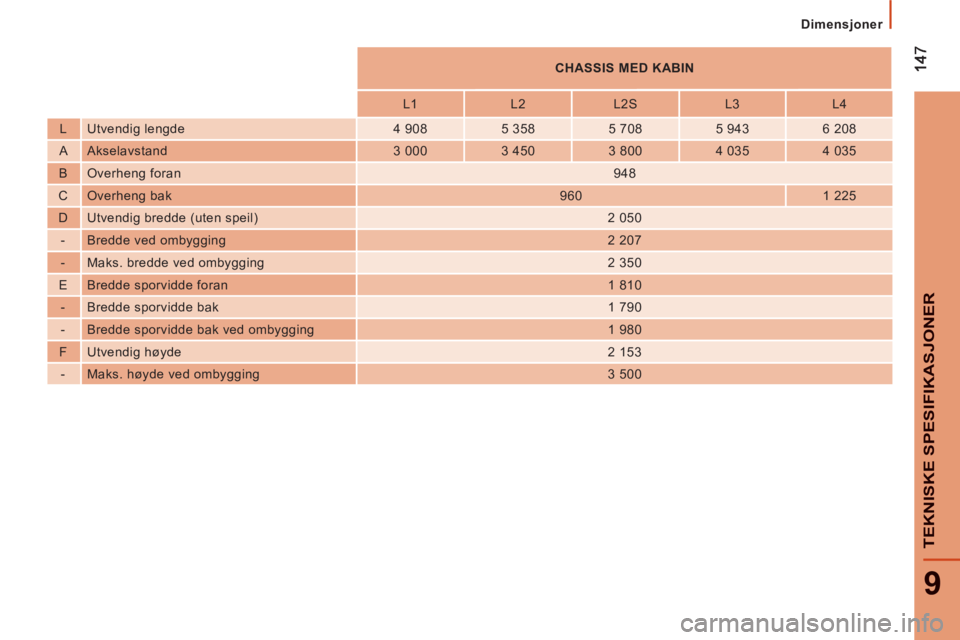

CHASSIS MED KABIN


L1
L2
L2S
L3
L4

L Utvendig lengde
4 908
5 358
5 708
5 943
6 208

A Akselavstand
3 000
3 450
3 800
4 035
4 035

B Overheng foran

948

C Overheng bak
960
1 225

D Utvendig bredde (uten speil)
2 050

- Bredde ved ombygging
2 207

- Maks. bredde ved ombygging
2 350

E Bredde sporvidde foran
1 810

- Bredde sporvidde bak
1 790

- Bredde sporvidde bak ved ombygging
1 980

F Utvendig høyde

2 153


- Maks. høyde ved ombygging
3 500

14
8


Dimensjoner





L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860
