CITROEN JUMPER 2012 Kezelési útmutató (in Hungarian)
Manufacturer: CITROEN, Model Year: 2012, Model line: JUMPER, Model: CITROEN JUMPER 2012Pages: 182, PDF Size: 4.95 MB
Page 31 of 182
Vezetőhely
29
2
INDULÁSRA KÉSZE
N

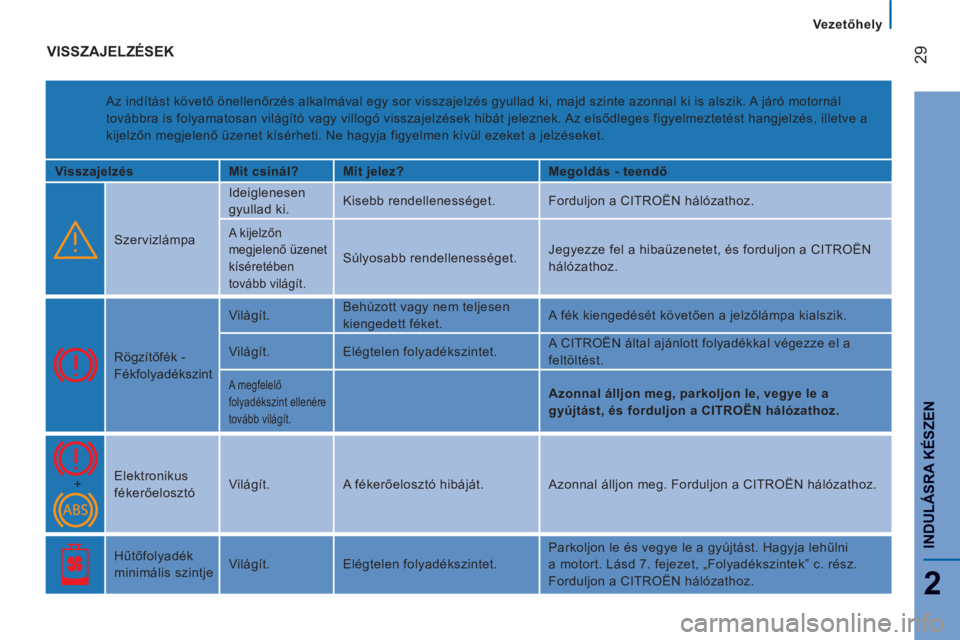

VISSZAJELZÉSEK
Az indítást követő önellenőrzés alkalmával egy sor visszajelzés gyullad ki, majd szinte azonnal ki is alszik. A járó motornál
továbbra is folyamatosan világító vagy villogó visszajelzések hibát jeleznek. Az elsődleges figyelmeztetést hangjelzés, illetve a
kijelzőn megjelenő üzenet kísérheti. Ne hagyja figyelmen kívül ezeket a jelzéseket.
Visszajelzés
Mit csinál?
Mit jelez?
Megoldás - teendő
Szervizlámpa Ideiglenesen
gyullad ki. Kisebb rendellenességet. Forduljon a CITROËN hálózathoz.
A kijelzőn
megjelenő üzenet
kíséretében
tovább világít.
Súlyosabb rendellenességet. Jegyezze fel a hibaüzenetet, és forduljon a CITROËN
hálózathoz.
Rögzítőfék -
Fékfolyadékszint Világít. Behúzott vagy nem teljesen
kiengedett féket. A fék kiengedését követően a jelzőlámpa kialszik.
Világít. Elégtelen folyadékszintet. A CITROËN által ajánlott folyadékkal végezze el a
feltöltést.
A megfelelő
folyadékszint ellenére
tovább világít.
Azonnal álljon meg, parkoljon le, vegye le a
gyújtást, és forduljon a CITROËN hálózathoz.
+ Elektronikus
fékerőelosztó Világít. A fékerőelosztó hibáját. Azonnal álljon meg. Forduljon a CITROËN hálózathoz.
Hűtőfolyadék
minimális szintje Világít. Elégtelen folyadékszintet. Parkoljon le és vegye le a gyújtást. Hagyja lehűlni
a motort. Lásd 7. fejezet, „Folyadékszintek” c. rész.
Forduljon a CITROËN hálózathoz.
Page 32 of 182
Vezetőhely
303030

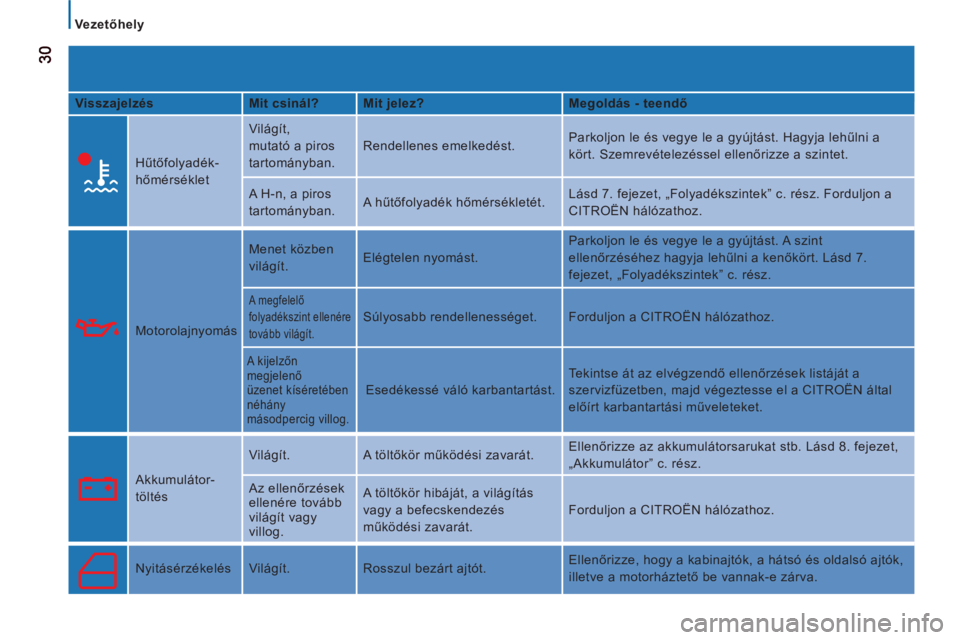

Visszajelzés
Mit csinál?
Mit jelez?
Megoldás - teendő
Hűtőfolyadék-
hőmérséklet Világít,
mutató a piros
tartományban. Rendellenes emelkedést. Parkoljon le és vegye le a gyújtást. Hagyja lehűlni a
kört. Szemrevételezéssel ellenőrizze a szintet.
A H-n, a piros
tartományban. A hűtőfolyadék hőmérsékletét. Lásd 7. fejezet, „Folyadékszintek” c. rész. Forduljon a
CITROËN hálózathoz.
Motorolajnyomás Menet közben
világít. Elégtelen nyomást. Parkoljon le és vegye le a gyújtást. A szint
ellenőrzéséhez hagyja lehűlni a kenőkört. Lásd 7.
fejezet, „Folyadékszintek” c. rész.
A megfelelő
folyadékszint ellenére
tovább világít.
Súlyosabb rendellenességet. Forduljon a CITROËN hálózathoz.
A kijelzőn
megjelenő
üzenet kíséretében
néhány
másodpercig villog.
Esedékessé váló karbantartást. Tekintse át az elvégzendő ellenőrzések listáját a
szervizfüzetben, majd végeztesse el a CITROËN által
előírt karbantartási műveleteket.
Akkumulátor-
töltés Világít. A töltőkör működési zavarát. Ellenőrizze az akkumulátorsarukat stb. Lásd 8. fejezet,
„Akkumulátor” c. rész.
Az ellenőrzések
ellenére tovább
világít vagy
villog. A töltőkör hibáját, a világítás
vagy a befecskendezés
működési zavarát. Forduljon a CITROËN hálózathoz.
Nyitásérzékelés Világít. Rosszul bezárt ajtót. Ellenőrizze, hogy a kabinajtók, a hátsó és oldalsó ajtók,
illetve a motorháztető be vannak-e zárva.
Page 33 of 182
Vezetőhely
31
2
INDULÁSRA KÉSZE
N

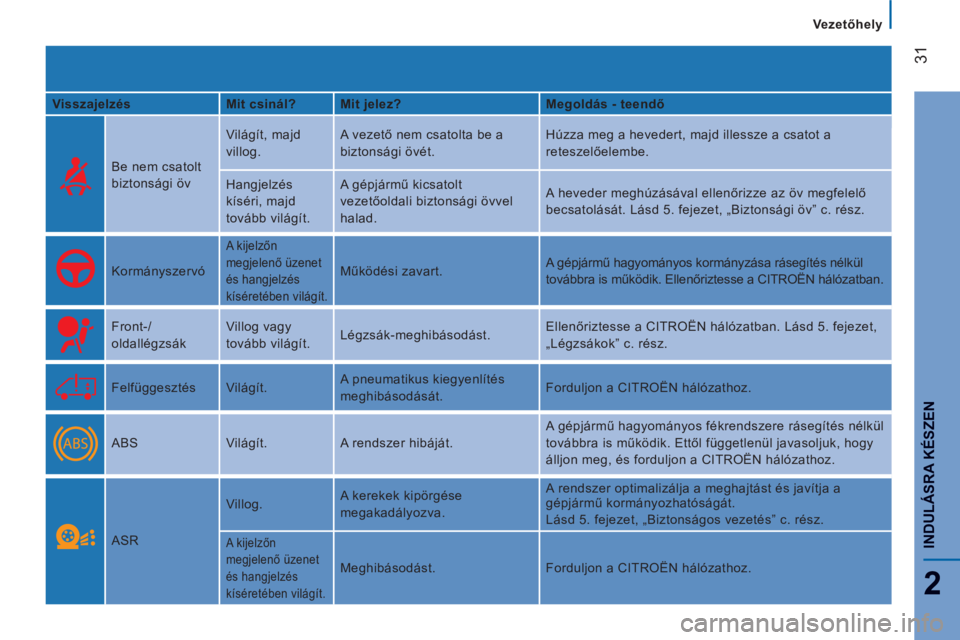

Visszajelzés
Mit csinál?
Mit jelez?
Megoldás - teendő
Be nem csatolt
biztonsági öv Világít, majd
villog. A vezető nem csatolta be a
biztonsági övét. Húzza meg a hevedert, majd illessze a csatot a
reteszelőelembe.
Hangjelzés
kíséri, majd
tovább világít. A gépjármű kicsatolt
vezetőoldali biztonsági övvel
halad. A heveder meghúzásával ellenőrizze az öv megfelelő
becsatolását. Lásd 5. fejezet, „Biztonsági öv” c. rész.
Kormányszervó
A kijelzőn
megjelenő üzenet
és hangjelzés
kíséretében világít.
Működési zavart. A gépjármű hagyományos kormányzása rásegítés nélkül
továbbra is működik. Ellenőriztesse a CITROËN hálózatban.
Front-/
oldallégzsák Villog vagy
tovább világít. Légzsák-meghibásodást. Ellenőriztesse a CITROËN hálózatban. Lásd 5. fejezet,
„Légzsákok” c. rész.
Felfüggesztés Világít. A pneumatikus kiegyenlítés
meghibásodását. Forduljon a CITROËN hálózathoz.
ABS Világít. A rendszer hibáját. A gépjármű hagyományos fékrendszere rásegítés nélkül
továbbra is működik. Ettől függetlenül javasoljuk, hogy
álljon meg, és forduljon a CITROËN hálózathoz.
ASR Villog. A kerekek kipörgése
megakadályozva. A rendszer optimalizálja a meghajtást és javítja a
gépjármű kormányozhatóságát.
Lásd 5. fejezet, „Biztonságos vezetés” c. rész. A kijelzőn
megjelenő üzenet
és hangjelzés
kíséretében világít.
Meghibásodást. Forduljon a CITROËN hálózathoz.
Page 34 of 182
Vezetőhely
323232

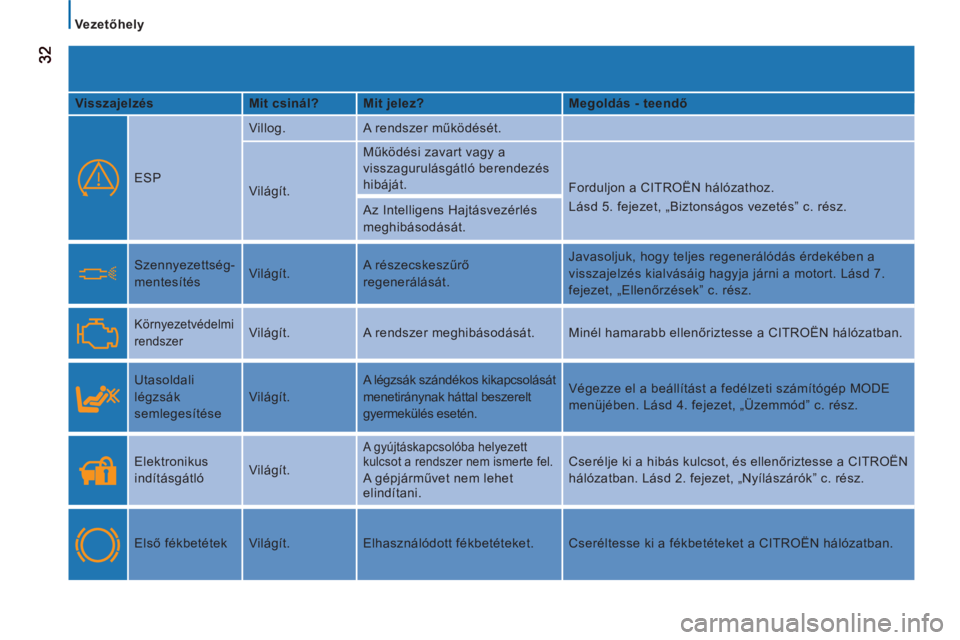

Visszajelzés
Mit csinál?
Mit jelez?
Megoldás - teendő
ESP Villog. A rendszer működését.
Világít. Működési zavart vagy a
visszagurulásgátló berendezés
hibáját.
Forduljon a CITROËN hálózathoz.
Lásd 5. fejezet, „Biztonságos vezetés” c. rész.
Az Intelligens Hajtásvezérlés
meghibásodását.
Szennyezettség-
mentesítés Világít. A részecskeszűrő
regenerálását. Javasoljuk, hogy teljes regenerálódás érdekében a
visszajelzés kialvásáig hagyja járni a motort. Lásd 7.
fejezet, „Ellenőrzések” c. rész.
Környezetvédelmi
rendszer Világít. A rendszer meghibásodását. Minél hamarabb ellenőriztesse a CITROËN hálózatban.
Utasoldali
légzsák
semlegesítése Világít. A légzsák szándékos kikapcsolását
menetiránynak háttal beszerelt
gyermekülés esetén. Végezze el a beállítást a fedélzeti számítógép MODE
menüjében. Lásd 4. fejezet, „Üzemmód” c. rész.
Elektronikus
indításgátló Világít.
A gyújtáskapcsolóba helyezett
kulcsot a rendszer nem ismerte fel.
A gépjárművet nem lehet
elindítani. Cserélje ki a hibás kulcsot, és ellenőriztesse a CITROËN
hálózatban. Lásd 2. fejezet, „Nyílászárók” c. rész.
Első fékbetétek Világít. Elhasználódott fékbetéteket. Cseréltesse ki a fékbetéteket a CITROËN hálózatban.
Page 35 of 182
Vezetőhely
33
2
INDULÁSRA KÉSZE
N

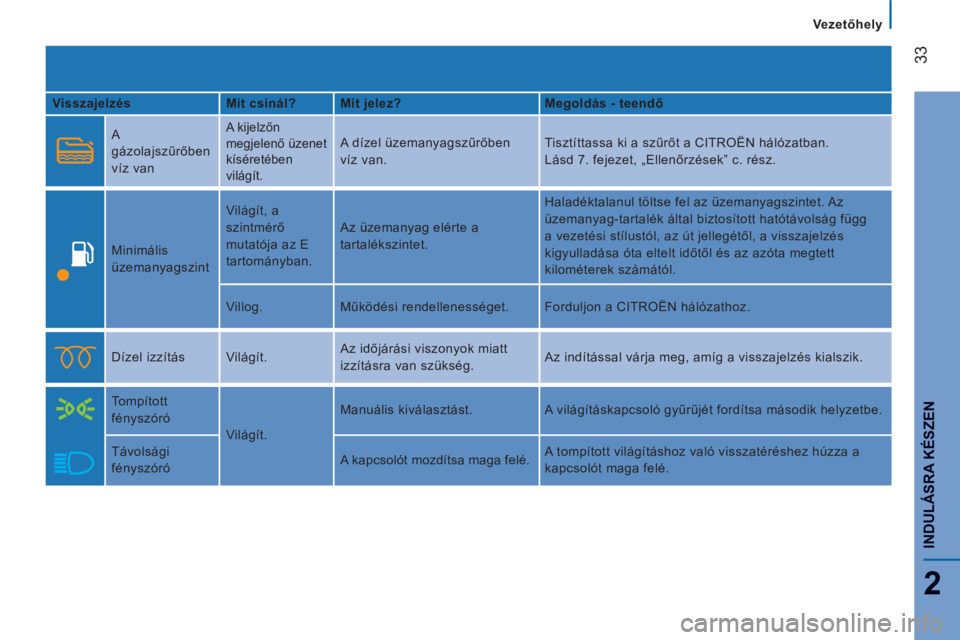

Visszajelzés
Mit csinál?
Mit jelez?
Megoldás - teendő
A
gázolajszűrőben
víz van A kijelzőn
megjelenő üzenet
kíséretében
világít. A dízel üzemanyagszűrőben
víz van. Tisztíttassa ki a szűrőt a CITROËN hálózatban.
Lásd 7. fejezet, „Ellenőrzések” c. rész.
Minimális
üzemanyagszint Világít, a
szintmérő
mutatója az E
tartományban. Az üzemanyag elérte a
tartalékszintet. Haladéktalanul töltse fel az üzemanyagszintet. Az
üzemanyag-tartalék által biztosított hatótávolság függ
a vezetési stílustól, az út jellegétől, a visszajelzés
kigyulladása óta eltelt időtől és az azóta megtett
kilométerek számától.
Villog. Működési rendellenességet. Forduljon a CITROËN hálózathoz.
Dízel izzítás Világít. Az időjárási viszonyok miatt
izzításra van szükség. Az indítással várja meg, amíg a visszajelzés kialszik.
Tompított
fényszóró
Világít. Manuális kiválasztást. A világításkapcsoló gyűrűjét fordítsa második helyzetbe.
Távolsági
fényszóró A kapcsolót mozdítsa maga felé. A tompított világításhoz való visszatéréshez húzza a
kapcsolót maga felé.
Page 36 of 182
Vezetőhely
343434

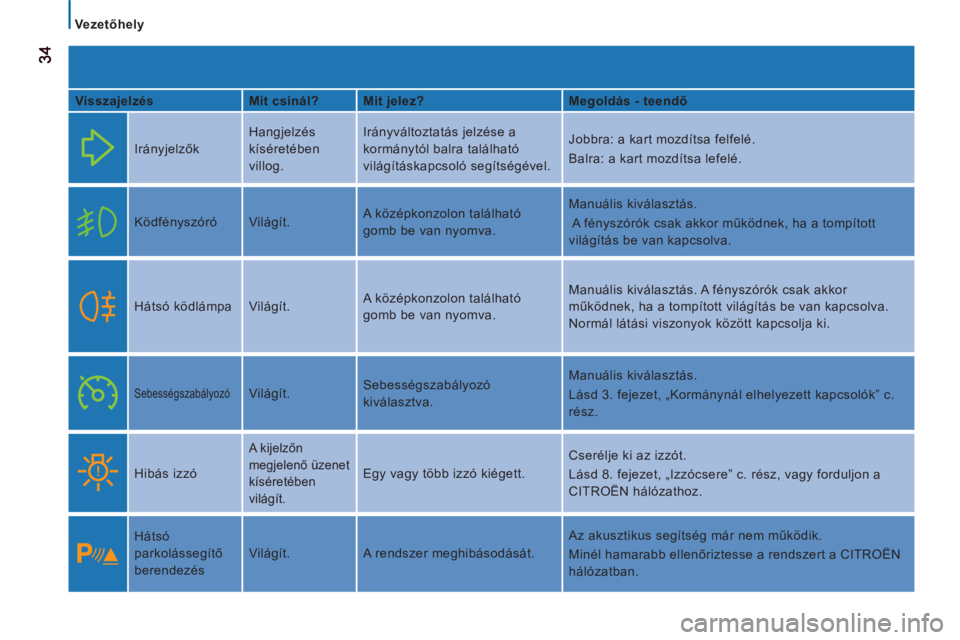

Visszajelzés
Mit csinál?
Mit jelez?
Megoldás - teendő
Irányjelzők Hangjelzés
kíséretében
villog. Irányváltoztatás jelzése a
kormánytól balra található
világításkapcsoló segítségével. Jobbra: a kart mozdítsa felfelé.
Balra: a kart mozdítsa lefelé.
Ködfényszóró Világít. A középkonzolon található
gomb be van nyomva. Manuális kiválasztás.
A fényszórók csak akkor működnek, ha a tompított
világítás be van kapcsolva.
Hátsó ködlámpa Világít. A középkonzolon található
gomb be van nyomva. Manuális kiválasztás. A fényszórók csak akkor
működnek, ha a tompított világítás be van kapcsolva.
Normál látási viszonyok között kapcsolja ki.
Sebességszabályozó
Világít. Sebességszabályozó
kiválasztva. Manuális kiválasztás.
Lásd 3. fejezet, „Kormánynál elhelyezett kapcsolók” c.
rész.
Hibás izzó
A kijelzőn
megjelenő üzenet
kíséretében
világít.
Egy vagy több izzó kiégett. Cserélje ki az izzót.
Lásd 8. fejezet, „Izzócsere” c. rész, vagy forduljon a
CITROËN hálózathoz.
Hátsó
parkolássegítő
berendezés Világít. A rendszer meghibásodását. Az akusztikus segítség már nem működik.
Minél hamarabb ellenőriztesse a rendszert a CITROËN
hálózatban.
Page 37 of 182
Vezetőhely
35
2
INDULÁSRA KÉSZE
N

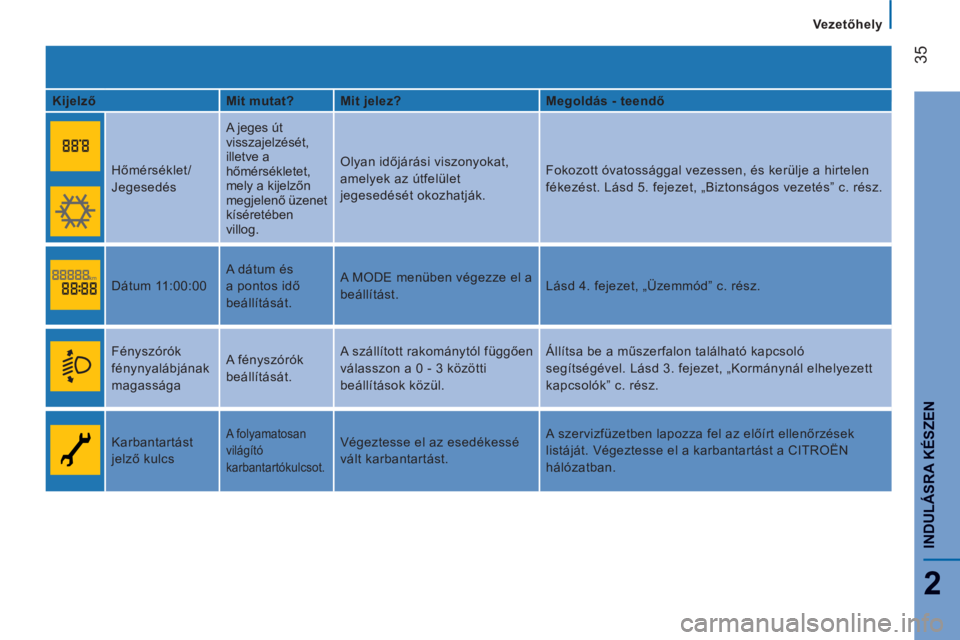

Kijelző
Mit mutat?
Mit jelez?
Megoldás - teendő
Hőmérséklet/
Jegesedés A jeges út
visszajelzését,
illetve a
hőmérsékletet,
mely a kijelzőn
megjelenő üzenet
kíséretében
villog. Olyan időjárási viszonyokat,
amelyek az útfelület
jegesedését okozhatják. Fokozott óvatossággal vezessen, és kerülje a hirtelen
fékezést. Lásd 5. fejezet, „Biztonságos vezetés” c. rész.
Dátum 11:00:00 A dátum és
a pontos idő
beállítását. A MODE menüben végezze el a
beállítást. Lásd 4. fejezet, „Üzemmód” c. rész.
Fényszórók
fénynyalábjának
magassága A fényszórók
beállítását. A szállított rakománytól függően
válasszon a 0 - 3 közötti
beállítások közül. Állítsa be a műszerfalon található kapcsoló
segítségével. Lásd 3. fejezet, „Kormánynál elhelyezett
kapcsolók” c. rész.
Karbantartást
jelző kulcs
A folyamatosan
világító
karbantartókulcsot. Végeztesse el az esedékessé
vált karbantartást. A szervizfüzetben lapozza fel az előírt ellenőrzések
listáját. Végeztesse el a karbantartást a CITROËN
hálózatban.
Page 38 of 182
Vezetőhely
363636

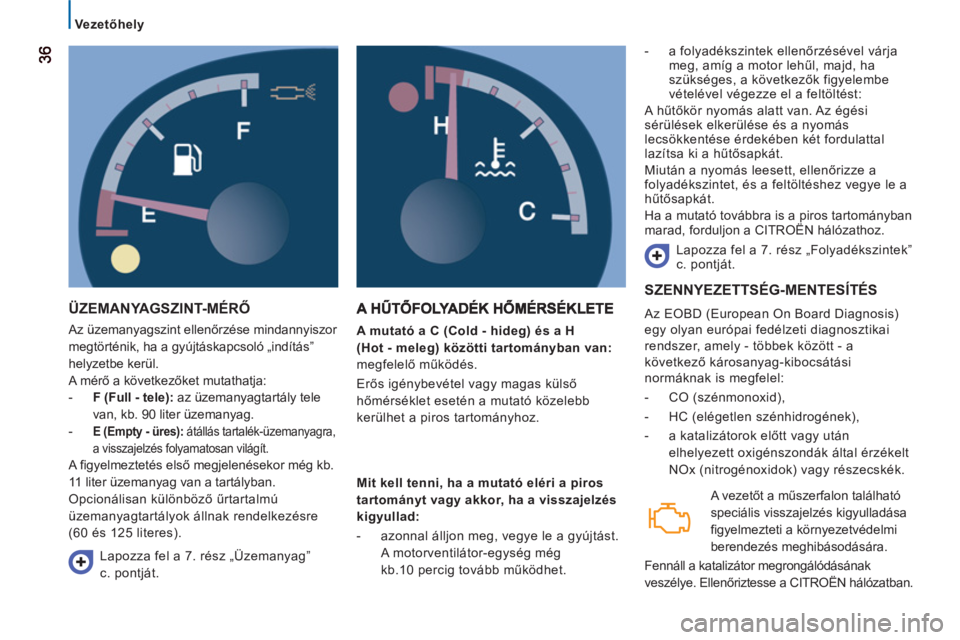

ÜZEMANYAGSZINT-MÉRŐ
Az üzemanyagszint ellenőrzése mindannyiszor
megtörténik, ha a gyújtáskapcsoló „indítás”
helyzetbe kerül.
A mérő a következőket mutathatja:
- F (Full - tele):
az üzemanyagtartály tele
van,
kb. 90 liter üzemanyag.
-
E (Empty - üres):
átállás tartalék - üzemanyagra,
a visszajelzés folyamatosan világít.
A figyelmeztetés első megjelenésekor még kb.
11 liter üzemanyag van a tartályban.
Opcionálisan különböző űrtartalmú
üzemanyagtartályok állnak rendelkezésre
(60 és 125 literes).
A mutató a C (Cold - hideg) és a H
(Hot - meleg) közötti tartományban van:
megfelelő működés.
Erős igénybevétel vagy magas külső
hőmérséklet esetén a mutató közelebb
kerülhet a piros tartományhoz.
- a folyadékszintek ellenőrzésével várja
meg, amíg a motor lehűl, majd, ha
szükséges, a következők figyelembe
vételével végezze el a feltöltést:
A hűtőkör nyomás alatt van. Az égési
sérülések elkerülése és a nyomás
lecsökkentése érdekében két fordulattal
lazítsa ki a hűtősapkát.
Miután a nyomás leesett, ellenőrizze a
folyadékszintet, és a feltöltéshez vegye le a
hűtősapkát.
Ha a mutató továbbra is a piros tartományban
marad, forduljon a CITROËN hálózathoz.
Lapozza fel a 7. rész „Folyadékszintek”
c. pontját.
Lapozza fel a 7. rész „Üzemanyag”
c. pontját.
Mit kell tenni, ha a mutató eléri a piros
tartományt vagy akkor, ha a visszajelzés
kigyullad:
- azonnal álljon meg, vegye le a gyújtást.
A motorventilátor-egység még
kb.10 percig tovább működhet.
SZENNYEZETTSÉG-MENTESÍTÉS
Az EOBD (European On Board Diagnosis)
egy olyan európai fedélzeti diagnosztikai
rendszer, amely - többek között - a
következő károsanyag-kibocsátási
normáknak is megfelel:
- CO (szénmonoxid),
- HC (elégetlen szénhidrogének),
- a katalizátorok előtt vagy után
elhelyezett oxigénszondák által érzékelt
NOx (nitrogénoxidok) vagy részecskék.
A vezetőt a műszerfalon található
speciális visszajelzés kigyulladása
figyelmezteti a környezetvédelmi
berendezés meghibásodására.
Fennáll a katalizátor megrongálódásának
veszélye. Ellenőriztesse a CITROËN hálózatban.
Page 39 of 182
Vezetőhely
37
2
INDULÁSRA KÉSZE
N
KARBANTARTÁSJELZŐ
A gyújtás ráadásakor a karbantartásjelzőt
szimbolizáló kulcs néhány másodpercre
kigyullad: a kijelző a „Gyártó karbantartási
ütemterve” (mely a karbantartási füzetben
található) szerint soron következő
átvizsgálás esedékességéről ad
tájékoztatást. Az esedékességet a legutóbbi
átvizsgálás óta megtett kilométerek száma
határozza meg.
MEGVILÁGÍTÁS-SZABÁLYOZÓ
A megvilágítás-szabályozó csak bekapcsolt
világítás esetén működik. Néhány másodperc elteltével a kijelző
visszatér az eredeti üzemmódba.
A műszerfal-világítás fényerejének
beállításához ezeket a kapcsolókat
használja.
Nyolc beállítási szint közül
választhat. Hosszú nyomással térhet vissza a belépő
képernyőre.
Tekintse meg a 4. fejezetben a „Mode
(Üzemmód)” c. részt.
A motorolaj elhasználódása
Ha ez a visszajelzés villog
és gépjárműve rendelkezik
ezzel a funkcióval, egy üzenet
jelenik meg minden indításkor:
a rendszer a motorolaj
minőségének romlását észlelte.
Gyorsan végeztesse el az
olajcserét.
Karbantartási információk előhívása
A karbantartási információk mindenkori
megtekintéséhez nyomja meg röviden a
MODE gombot.
Használja a fel/le nyilakat az átvizsgálások
és olajcserék esedékességének
megtekintéséhez.
A MODE gomb újbóli megnyomásával térhet
vissza a kijelző különböző menüihez.
Menü...
Választás...
Művelet...
12
Service Szerviz
(km/mérföld
olajcseréig) Következő
olajcseréig
megtehető
kilométerek/
mérföldek
számának
kijelzése.
Olaj Olajszint
kijelzése.
Nullázás
A jelzőlámpa állandó villogásának
megszüntetését diagnosztikai berendezéssel
rendelkező szervizben kell elvégeztetni.
Lapozza fel az időszakos ellenőrzések
listáját, amelyet a gépjármű átadásakor
kapott karbantartási füzetben talál.
3.0 HDi motorok esetén a motor
fordulatszámát a rendszer 3000 ford./percben,
majd 1500 ford./percben korlátozza, egészen
addig, amíg meg nem történik az olajcsere.
A meghibásodás elkerülése érdekében minél
előbb végeztesse el az olajcserét.
Ez a második visszajelző lámpa
akkor jelenik meg a műszerfalon
az első visszajelzéssel együt, ha
az olajcseréjét nem végezték el,
és a motorolaj minősége újabb
szint alá esett. A további minőségromlás
elkerülése érdekében még a visszajelzés
megjelenése előtt végeztesse el az olajcserét.
Page 40 of 182
Sebességváltó és kormány
383838
MECHANIKUS
A sebességfokozatok könnyebb váltása
érdekében teljesen nyomja be a
tengelykapcsoló-pedált.
A pedálok zavartalan kezelése érdekében:
- ügyeljen a kiegészítő padlószőnyeg
megfelelő elhelyezésére és rögzítésére,
- soha ne helyezzen egymásra több
kiegészítő padlószőnyeget.
Ne tartsa kezét a sebességváltógombon, mivel
hosszú távon a leggyengébb erőhatás is képes
a sebességváltó belső szerkezetét károsítani.
SEBESSÉGVÁLTÓ ÉS KORMÁNY KORMÁNYKERÉK MÉLYSÉGÉNEK BEÁLLÍTÁSA
A gépjármű álló helyzetében először állítsa
be az ülést az Ön számára legmegfelelőbb
helyzetbe.
A kormány kireteszeléséhez húzza a
kart maga felé.
Állítsa be a kívánt mélységet, majd a
kar ütközésig történő lenyomásával
reteszelje a kormányt.
Biztonsági okokból ezeket a műveleteket
nem szabad menet közben végrehajtani.
Hátramenet
Hátramenetbe kapcsoláshoz emelje meg a
sebességváltógomb alatt található karimát. A gépjármű teljes megállásáig soha ne
kapcsoljon hátramenetbe.
A hátramenetbe kapcsolás zajtalansága
érdekében a mozdulatot lassan hajtsa végre.
A tolatási manővert hangjelzés jelzi a
gépjárművön kívül tartózkodó személyek
számára.
Ha gépjárműve rendelkezik
parkolássegítő berendezéssel, az
hátramenetbe kapcsoláskor hangjelzés
kíséretében automatikusan működésbe lép.
Olvassa el a 4. fejezet „Hátsó
parkolássegítő berendezés” c. részét.
