AJUDA RÁPIDA
8


Substituir um fusível


Fusíveis


A (amperes)


Atribuição



54


-
Não utilizado


55


15
Bancos aquecidos


56


15
Tomada de 12 V passageiros traseiros


57


10
Aquecimento adicional programável


58


10
Luzes de presença laterais


59


7,5
Suspensão pneumática


60


-
Não utilizado


61


-
Não utilizado


62


-
Não utilizado


63


10
Interruptor de aquecimento adicional programável


64


-
Não utilizado


65


30
Radiador de aquecimento adicional programável
FUSÍVEIS NA COLUNA DO PASSAGEIRO

- Desapertar a tampa.

Após a intervenção, feche novamente a
tampa com cuidado.

160


Substituir um fusível

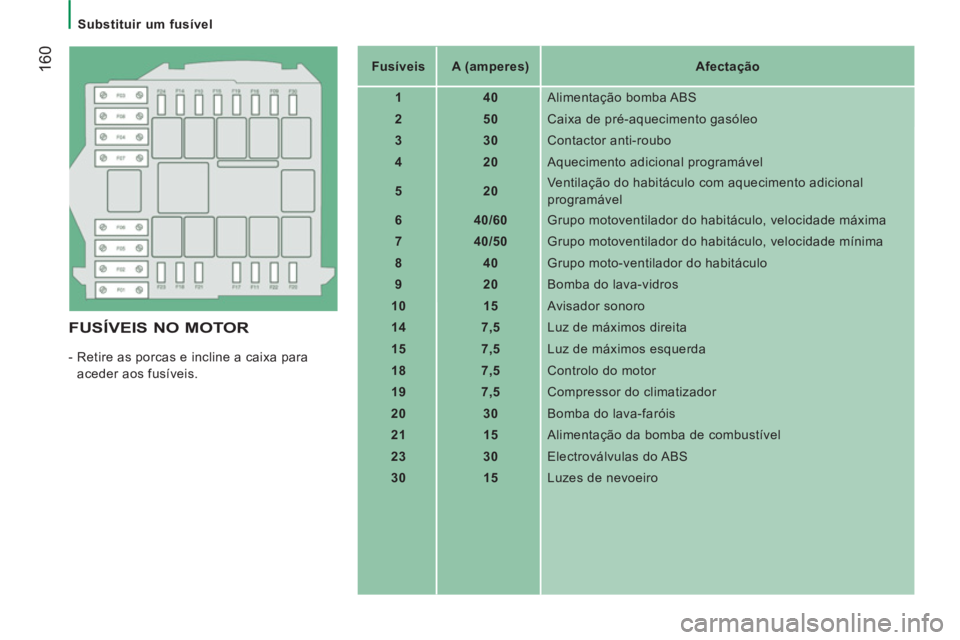

FUSÍVEIS NO MOTOR

- Retire as porcas e incline a caixa para
aceder aos fusíveis.

Fusíveis


A (amperes)


Afectação



1


40
Alimentação bomba ABS


2


50
Caixa de pré-aquecimento gasóleo


3


30
Contactor anti-roubo


4


20
Aquecimento adicional programável


5


20
Ventilação do habitáculo com aquecimento adicional
programável


6


40/60
Grupo motoventilador do habitáculo, velocidade máxima


7


40/50
Grupo motoventilador do habitáculo, velocidade mínima


8


40
Grupo moto-ventilador do habitáculo


9


20
Bomba do lava-vidros


10


15
Avisador sonoro


14


7,5
Luz de máximos direita


15


7,5
Luz de máximos esquerda


18


7,5
Controlo do motor


19


7,5
Compressor do climatizador


20


30
Bomba do lava-faróis


21


15
Alimentação da bomba de combustível


23


30
Electroválvulas do ABS


30


15
Luzes de nevoeiro

161
AJUDA RÁPIDA
8


Substituir uma escova do limpa-vidros
SUBSTITUIR UMA ESCOVA DO
LIMPA-VIDROS

Os apoios de pé, situados à frente,
permitem aceder às escovas e aos bicos do
lava-vidros.
Substituição de uma escova dopára-brisas

Levantar a haste.
Desengatar a escova premindo o botão e
retirá-la ao puxar para o exterior.
Montar a escova nova e garantir que está
bem engatada.
Baixar a haste.
Substituição da escova traseira

Levantar a haste, soltar a escova e retirá-la.
Montar a escova nova e baixar a haste.

Para reposicionar as escovas, ligar a ignição
e accionar o comando do limpa-vidros.
Verifique se os bicos do lava-vidros ou lava-
faróis não estão tapados.

162


Fazer rebocar o seu veículo

FAZER-SE REBOCAR

Sem elevação
(quatro rodas no
solo)
Deve sempre utilizar uma barra de reboque.
Pela traseira

Engatar a barra com o anel rígido que se
encontra debaixo do pára-choques.

Pela dianteira

O anel amovível de reboque encontra-se na
caixa sob o banco do passageiro dianteiro.
Desencaixar a tampa utilizando uma
ferramenta plana.
Apertar o anel amovível até ao fim.
Colocar a alavanca de velocidades em
ponto-morto. O incumprimento desta
particularidade pode levar à deterioração de
certos órgãos de lavagem e à ausência de
assistência de travagem no rearranque do
motor.
Com elevação (apenas 2 rodas no solo)

É preferível elevar o veículo utilizando uma
ferramenta de elevação profissional.

Aquando de uma rebocagem com
o motor desligado, deixa de haver
assistência de travagem e de direcção.

164
164


Dimensões

165165
99
CARACTERÍSTICAS TÉCNICA
S
CARACTERÍSTICAS TÉCNICAS


Dimensões
DIMENSÕES

O seu veículo existe em 4 comprimentos (L1..) e 3 alturas (H1..), consulte as tabelas:






Furgão






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Comprimento total
4 963
5 413
5 998
6 363

H Altura total
2 254
2 524
2 254
2 524
2 524
2 764
2 524
2 764

A Distância entre eixos
3 000
3 450
4 035

B Inclinação dianteira
948

C Inclinação traseira
1 015
1 380

D Largura total (sem retrovisores)
2 050

E Largura de vias dianteira
1 810

F Largura de vias traseira
1 790

G Altura do piso de carga
535 a 565

I Comprimento piso inferior
2 670
3 120
3 705
4 070

J Altura interior máxima de carga
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Largura interior máxima
1 870

M Largura interior entre rodas
1 422





Volume (m3)

8


9,5


10


11,5


13


15


15


17

166166


Dimensões







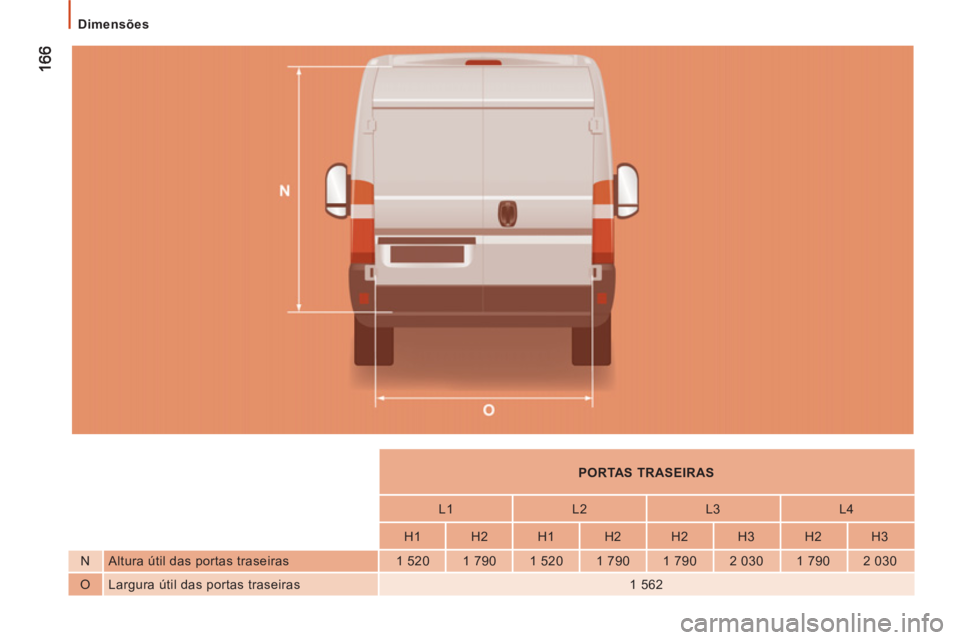

PORTAS TRASEIRAS






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Altura útil das portas traseiras
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Largura útil das portas traseiras
1 562

167167
99
CARACTERÍSTICAS TÉCNICA
S
CARACTERÍSTICAS TÉCNICAS


Dimensões






PORTA LATERAL






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Altura da porta lateral deslizante
1 485
1 755
1 485
1 755

Q Largura da porta lateral deslizante
1 075
1 250

168168
