CITROEN JUMPER 2013 Návod na použitie (in Slovak)

59
3
ERGONÓMIA A KOMFOR
T

Vetranie

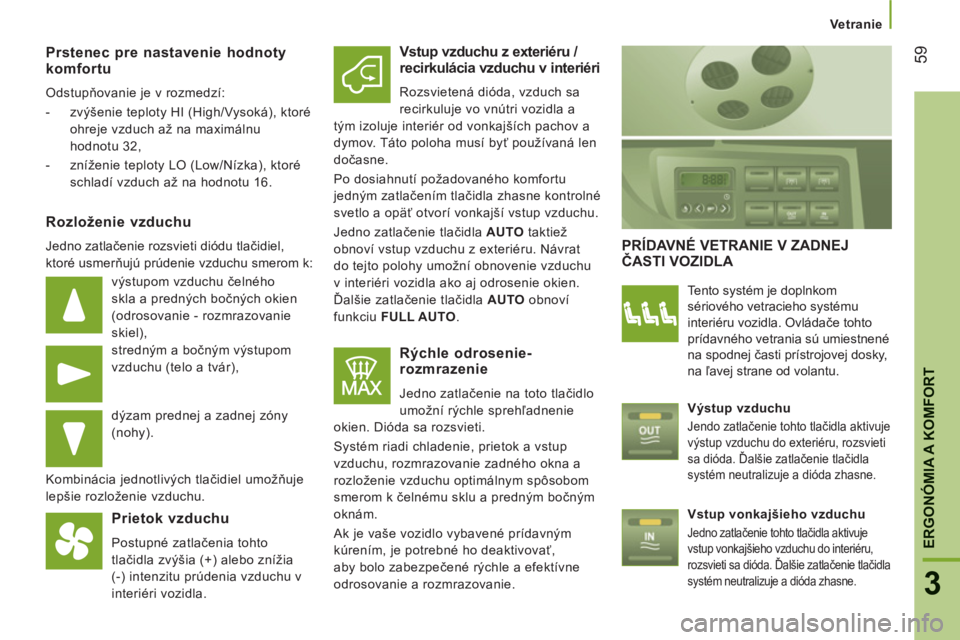

Prstenec pre nastavenie hodnoty komfortu

Odstupňovanie je v rozmedzí:


- zvýšenie teploty HI (High/Vysoká), ktoré
ohreje vzduch až na maximálnu
hodnotu 32,

- zníženie teploty LO (Low/Nízka), ktoré
schladí vzduch až na hodnotu 16.

Rozloženie vzduchu

Jedno zatlačenie rozsvieti diódu tlačidiel,
ktoré usmerňujú prúdenie vzduchu smerom k:
výstupom vzduchu čelného
skla a predných bočných okien
(odrosovanie - rozmrazovanie
skiel),
stredným a bočným výstupom
vzduchu (telo a tvár),
dýzam prednej a zadnej zóny
(nohy).
Kombinácia jednotlivých tlačidiel umožňuje
lepšie rozloženie vzduchu.
Prietok vzduchu

Postupné zatlačenia tohto
tlačidla zvýšia (+) alebo znížia
(-) intenzitu prúdenia vzduchu v
interiéri vozidla.

Vstup vzduchu z exteriéru /
recirkulácia vzduchu v interiéri
Rozsvietená dióda, vzduch sa
recirkuluje vo vnútri vozidla a
tým izoluje interiér od vonkajších pachov a
dymov. Táto poloha musí byť používaná len
dočasne.
Po dosiahnutí požadovaného komfortu
jedným zatlačením tlačidla zhasne kontrolné
svetlo a opäť otvorí vonkajší vstup vzduchu.
Jedno zatlačenie tlačidla AUTO
taktiež
obnoví vstup vzduchu z exteriéru. Návrat
do tejto polohy umožní obnovenie vzduchu
v interiéri vozidla ako aj odrosenie okien.
Ďalšie zatlačenie tlačidla AUTO
obnoví
funkciu FULL AUTO
.


Rýchle odrosenie-
rozmrazenie
Jedno zatlačenie na toto tlačidlo
umožní rýchle sprehľadnenie
okien. Dióda sa rozsvieti.
Systém riadi chladenie, prietok a vstup
vzduchu, rozmrazovanie zadného okna a
rozloženie vzduchu optimálnym spôsobom
smerom k čelnému sklu a predným bočným
oknám.
Ak je vaše vozidlo vybavené prídavným
kúrením, je potrebné ho deaktivovať,
aby bolo zabezpečené rýchle a efektívne
odrosovanie a rozmrazovanie.
PRÍDAVNÉ VETRANIE V ZADNEJ
ČASTI VOZIDLA



Tento systém je doplnkom
sériového vetracieho systému
interiéru vozidla. Ovládače tohto
prídavného vetrania sú umiestnené
na spodnej časti prístrojovej dosky,
na ľavej strane od volantu.

Výstup vzduchu


Jendo zatlačenie tohto tlačidla aktivuje
výstup vzduchu do exteriéru, rozsvieti
sa dióda. Ďalšie zatlačenie tlačidla
systém neutralizuje a dióda zhasne.


Vstup vonkajšieho vzduchu


Jedno zatlačenie tohto tlačidla aktivuje
vstup vonkajšieho vzduchu do interiéru,
rozsvieti sa dióda. Ďalšie zatlačenie tlačidla
systém neutralizuje a dióda zhasne.

Vetranie

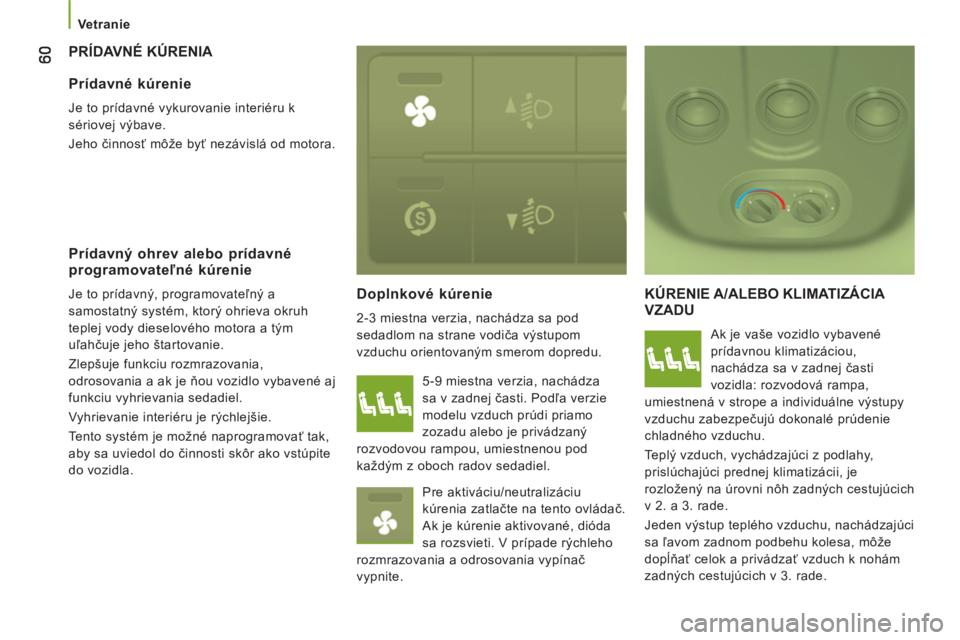

PRÍDAVNÉ KÚRENIA
Doplnkové kúrenie
2-3 miestna verzia, nachádza sa pod
sedadlom na strane vodiča výstupom
vzduchu orientovaným smerom dopredu.
KÚRENIE A/ALEBO KLIMATIZÁCIA VZADU

Ak je vaše vozidlo vybavené
prídavnou klimatizáciou,
nachádza sa v zadnej časti
vozidla: rozvodová rampa,
umiestnená v strope a individuálne výstupy
vzduchu zabezpečujú dokonalé prúdenie
chladného vzduchu.
Teplý vzduch, vychádzajúci z podlahy,
prislúchajúci prednej klimatizácii, je
rozložený na úrovni nôh zadných cestujúcich
v 2. a 3. rade.
Jeden výstup teplého vzduchu, nachádzajúci
sa ľavom zadnom podbehu kolesa, môže
dopĺňať celok a privádzať vzduch k nohám
zadných cestujúcich v 3. rade.

Prídavné kúrenie

Je to prídavné vykurovanie interiéru k
sériovej výbave.
Jeho činnosť môže byť nezávislá od motora.


Prídavný ohrev alebo prídavné
programovateľné kúrenie

Je to prídavný, programovateľný a
samostatný systém, ktorý ohrieva okruh
teplej vody dieselového motora a tým
uľahčuje jeho štartovanie.
Zlepšuje funkciu rozmrazovania,
odrosovania a ak je ňou vozidlo vybavené aj
funkciu vyhrievania sedadiel.
Vyhrievanie interiéru je rýchlejšie.
Tento systém je možné naprogramovať tak,
aby sa uviedol do činnosti skôr ako vstúpite
do vozidla. 5-9 miestna verzia, nachádza
sa v zadnej časti. Podľa verzie
modelu vzduch prúdi priamo
zozadu alebo je privádzaný
rozvodovou rampou, umiestnenou pod
každým z oboch radov sedadiel.
Pre aktiváciu/neutralizáciu
kúrenia zatlačte na tento ovládač.
Ak je kúrenie aktivované, dióda
sa rozsvieti. V prípade rýchleho
rozmrazovania a odrosovania vypínač
vypnite.

61
3
ERGONÓMIA A KOMFOR
T

Vetranie
Aktivácia / Neutralizácia

Tento ovládač, ktorý je
umiestnený na paneli na ľavom
konci prístrojovej dosky, vám
umožňuje aktivovať/neutralizovať
činnosť zadných ovládačov z miesta vodiča.
Jedno zatlačenie ovládače aktivuje
(rozsvietené kontrolné svetlo).
Druhé zatlačenie ovládače neutralizuje
(zhasnuté kontrolné svetlo). Ventilátor neutralizujete umiestnením
ovládača do polohy 0. Avšak bezpečnostný systém bude
automaticky vetrať zadný okruh a to aj v
prípade, ak je ovládač v polohe 0, čím sa
obmedzí riziko tvorby kondenzácie.
Prietok vzduchu

Intenzita vzduchu prúdiaceho cez
výstupy vzduchu je v rozmedzí od
1 až po najsilnejšiu 4.
Pre získanie požadovaného
teplotného komfortu nastavte tento ovládač.


Nastavenie hodnoty komfortu



- na modrej farbe, uvedie do
činnosti chladenie,

- na červenej farbe, uvedie do
činnosti ohrievanie.
Ovládač OFF na strednej konzole
"Mono-zóna" funkciu vypne. Ovládač nastavený:

62

Vetranie

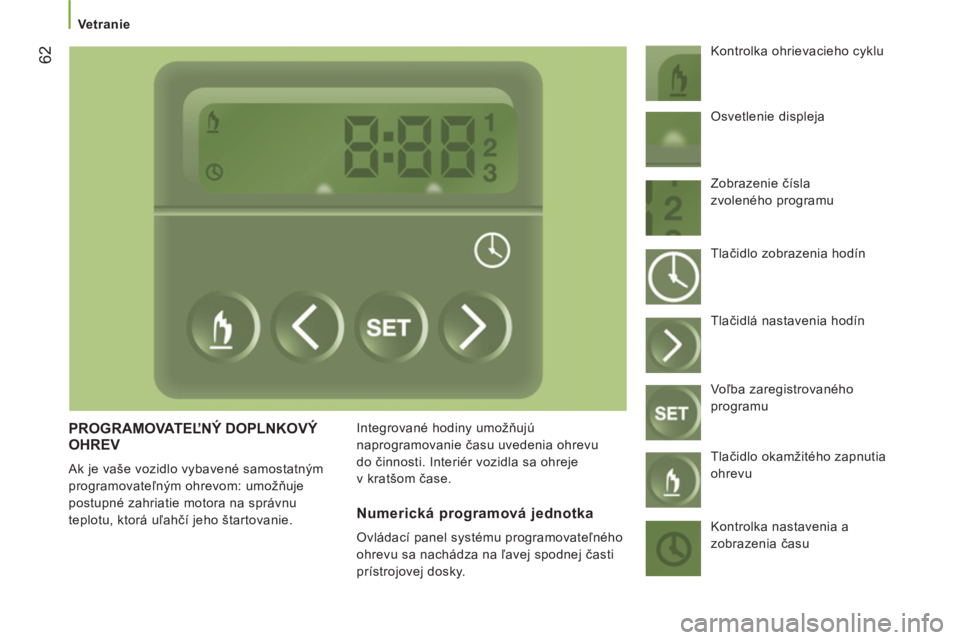

PROGRAMOVATEĽNÝ DOPLNKOVÝ
OHREV
Ak je vaše vozidlo vybavené samostatným
programovateľným ohrevom: umožňuje
postupné zahriatie motora na správnu
teplotu, ktorá uľahčí jeho štartovanie. Integrované hodiny umožňujú
naprogramovanie času uvedenia ohrevu
do činnosti. Interiér vozidla sa ohreje
v kratšom čase. Kontrolka ohrievacieho cyklu
Numerická programová jednotka

Ovládací panel systému programovateľného
ohrevu sa nachádza na ľavej spodnej časti
prístrojovej dosky. Osvetlenie displeja
Zobrazenie čísla
zvoleného programu
Tlačidlo zobrazenia hodín
Tlačidlá nastavenia hodín
Voľba zaregistrovaného
programu
Tlačidlo okamžitého zapnutia
ohrevu
Kontrolka nastavenia a
zobrazenia času

63
3
ERGONÓMIA A KOMFOR
T

Vetranie

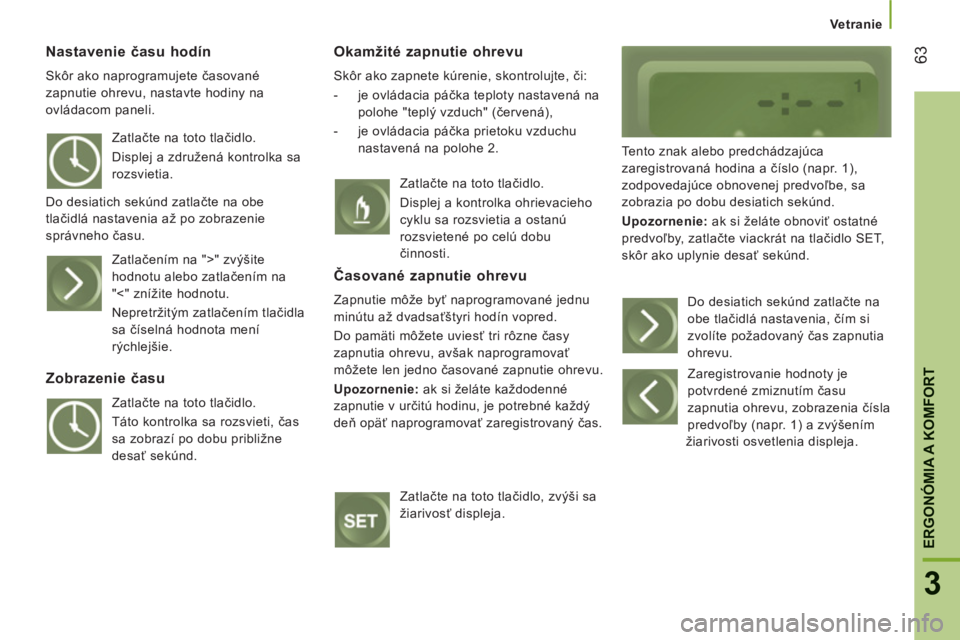

Nastavenie času hodín

Skôr ako naprogramujete časované
zapnutie ohrevu, nastavte hodiny na
ovládacom paneli.

Okamžité zapnutie ohrevu

Skôr ako zapnete kúrenie, skontrolujte, či:


- je ovládacia páčka teploty nastavená na
polohe "teplý vzduch" (červená),

- je ovládacia páčka prietoku vzduchu
nastavená na polohe 2.
Tento znak alebo predchádzajúca
zaregistrovaná hodina a číslo (napr. 1),
zodpovedajúce obnovenej predvoľbe, sa
zobrazia po dobu desiatich sekúnd.
Upozornenie: ak si želáte obnoviť ostatné
predvoľby, zatlačte viackrát na tlačidlo SET,
skôr ako uplynie desať sekúnd. Zatlačte na toto tlačidlo.
Displej a združená kontrolka sa
rozsvietia.
Do desiatich sekúnd zatlačte na obe
tlačidlá nastavenia až po zobrazenie
správneho času.

Zatlačením na ">" zvýšite
hodnotu alebo zatlačením na
"<" znížite hodnotu.
Nepretržitým zatlačením tlačidla
sa číselná hodnota mení
rýchlejšie.
Zobrazenie času

Zatlačte na toto tlačidlo.
Táto kontrolka sa rozsvieti, čas
sa zobrazí po dobu približne
desať sekúnd. Zatlačte na toto tlačidlo.
Displej a kontrolka ohrievacieho
cyklu sa rozsvietia a ostanú
rozsvietené po celú dobu
činnosti.


Časované zapnutie ohrevu

Zapnutie môže byť naprogramované jednu
minútu až dvadsaťštyri hodín vopred.
Do pamäti môžete uviesť tri rôzne časy
zapnutia ohrevu, avšak naprogramovať
môžete len jedno časované zapnutie ohrevu.
Upozornenie: ak si želáte každodenné
zapnutie v určitú hodinu, je potrebné každý
deň opäť naprogramovať zaregistrovaný čas.
Zatlačte na toto tlačidlo, zvýši sa
žiarivosť displeja. Do desiatich sekúnd zatlačte na
obe tlačidlá nastavenia, čím si
zvolíte požadovaný čas zapnutia
ohrevu.
Zaregistrovanie hodnoty je
potvrdené zmiznutím času
zapnutia ohrevu, zobrazenia čísla
predvoľby (napr. 1) a zvýšením
žiarivosti osvetlenia displeja.

Vetranie

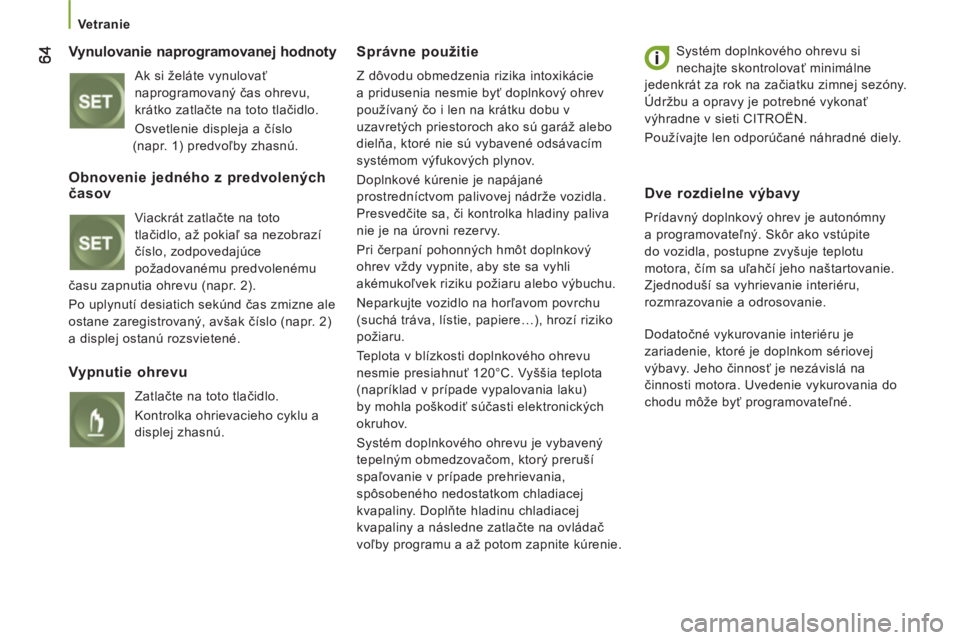

Vynulovanie naprogramovanej hodnoty

Ak si želáte vynulovať
naprogramovaný čas ohrevu,
krátko zatlačte na toto tlačidlo.
Osvetlenie displeja a číslo
(napr. 1) predvoľby zhasnú.
Správne použitie

Z dôvodu obmedzenia rizika intoxikácie
a pridusenia nesmie byť doplnkový ohrev
používaný čo i len na krátku dobu v
uzavretých priestoroch ako sú garáž alebo
dielňa, ktoré nie sú vybavené odsávacím
systémom výfukových plynov.
Doplnkové kúrenie je napájané
prostredníctvom palivovej nádrže vozidla.
Presvedčite sa, či kontrolka hladiny paliva
nie je na úrovni rezervy.
Pri čerpaní pohonných hmôt doplnkový
ohrev vždy vypnite, aby ste sa vyhli
akémukoľvek riziku požiaru alebo výbuchu.
Neparkujte vozidlo na horľavom povrchu
(suchá tráva, lístie, papiere…), hrozí riziko
požiaru.
Teplota v blízkosti doplnkového ohrevu
nesmie presiahnuť 120°C. Vyššia teplota
(napríklad v prípade vypalovania laku)
by mohla poškodiť súčasti elektronických
okruhov.
Systém doplnkového ohrevu je vybavený
tepelným obmedzovačom, ktorý preruší
spaľovanie v prípade prehrievania,
spôsobeného nedostatkom chladiacej
kvapaliny. Doplňte hladinu chladiacej
kvapaliny a následne zatlačte na ovládač
voľby programu a až potom zapnite kúrenie. Systém doplnkového ohrevu si
nechajte skontrolovať minimálne
jedenkrát za rok na začiatku zimnej sezóny.
Údržbu a opravy je potrebné vykonať
výhradne v sieti CITROËN.
Používajte len odporúčané náhradné diely.


Obnovenie jedného z predvolenýchčasov

Viackrát zatlačte na toto
tlačidlo, až pokiaľ sa nezobrazí
číslo, zodpovedajúce
požadovanému predvolenému
času zapnutia ohrevu (napr. 2).
Po uplynutí desiatich sekúnd čas zmizne ale
ostane zaregistrovaný, avšak číslo (napr. 2)
a displej ostanú rozsvietené.

Vypnutie ohrevu

Zatlačte na toto tlačidlo.
Kontrolka ohrievacieho cyklu a
displej zhasnú.


Dve rozdielne výbavy

Prídavný doplnkový ohrev je autonómny
a programovateľný. Skôr ako vstúpite
do vozidla, postupne zvyšuje teplotu
motora, čím sa uľahčí jeho naštartovanie.
Zjednoduší sa vyhrievanie interiéru,
rozmrazovanie a odrosovanie.
Dodatočné vykurovanie interiéru je
zariadenie, ktoré je doplnkom sériovej
výbavy. Jeho činnosť je nezávislá na
činnosti motora. Uvedenie vykurovania do
chodu môže byť programovateľné.

65
3
ERGONÓMIA A KOMFOR
T


Sedadlá

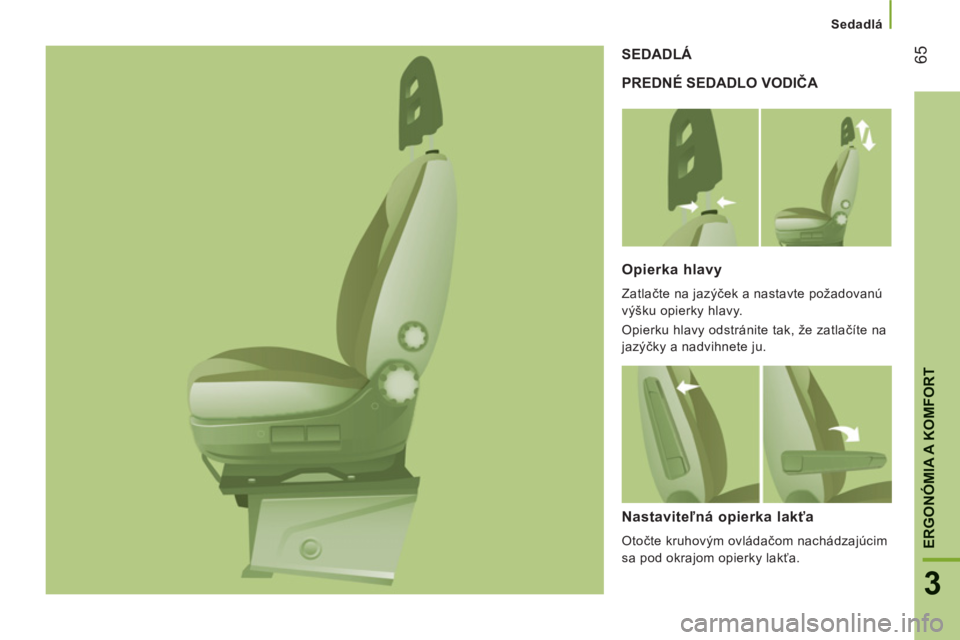

PREDNÉ SEDADLO VODIČA SEDADLÁ
Opierka hlav
y
Zatlačte na jazýček a nastavte požadovanú
výšku opierky hlavy.
Opierku hlavy odstránite tak, že zatlačíte na
jazýčky a nadvihnete ju.
Nastaviteľná opierka lakťa

Otočte kruhovým ovládačom nachádzajúcim
sa pod okrajom opierky lakťa.

Sedadlá

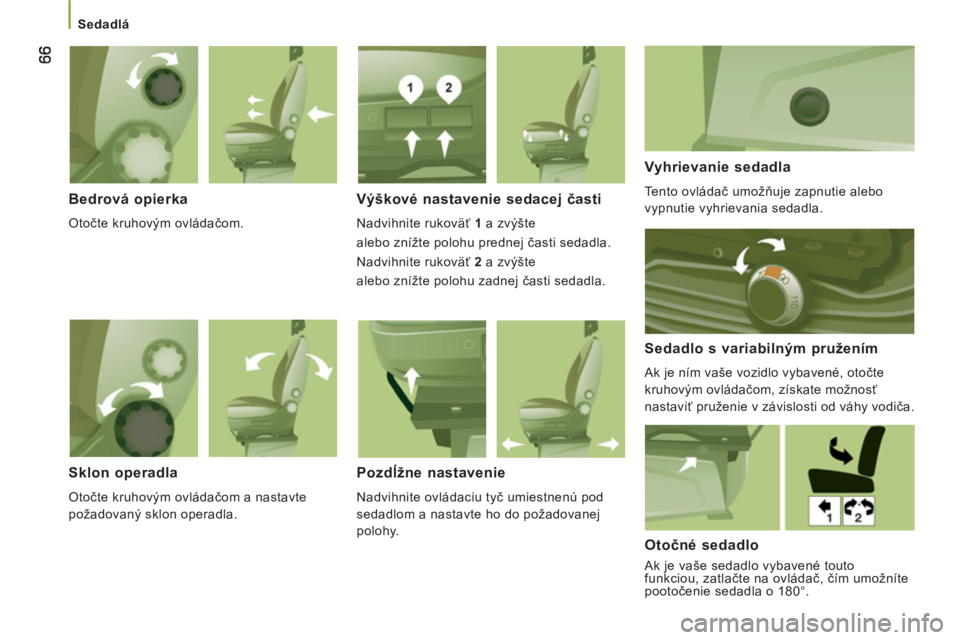

Bedrová opierka

Otočte kruhovým ovládačom.
Výškové nastavenie sedacej časti

Nadvihnite rukoväť 1
a zvýšte
alebo znížte polohu prednej časti sedadla.
Nadvihnite rukoväť 2
a zvýšte
alebo znížte polohu zadnej časti sedadla.

Vyhrievanie sedadla

Tento ovládač umožňuje zapnutie alebo
vypnutie vyhrievania sedadla.


Sedadlo s variabilným pružením

Ak je ním vaše vozidlo vybavené, otočte
kruhovým ovládačom, získate možnosť
nastaviť pruženie v závislosti od váhy vodiča.


Sklon operadla

Otočte kruhovým ovládačom a nastavte
požadovaný sklon operadla.
Pozdĺžne nastavenie

Nadvihnite ovládaciu tyč umiestnenú pod
sedadlom a nastavte ho do požadovanej
polohy.


Otočné sedadlo

Ak je vaše sedadlo vybavené touto
funkciou, zatlačte na ovládač, čím umožníte
pootočenie sedadla o 180°.

67
3
ERGONÓMIA A KOMFOR
T


Sedadlá
PREDNÁ 2 MIESTNA LAVICA

Je vybavená dvomi bezpečnostnými
pásmi.
Rukoväť
Je umiestnená nad stredným spolujazdcom.
Písací stolík

Sklopením operadla stredného sedadla
získate písací stolík.
Potiahnite rukoväť, nachádzajúcu sa na
hornej časti operadla.

68

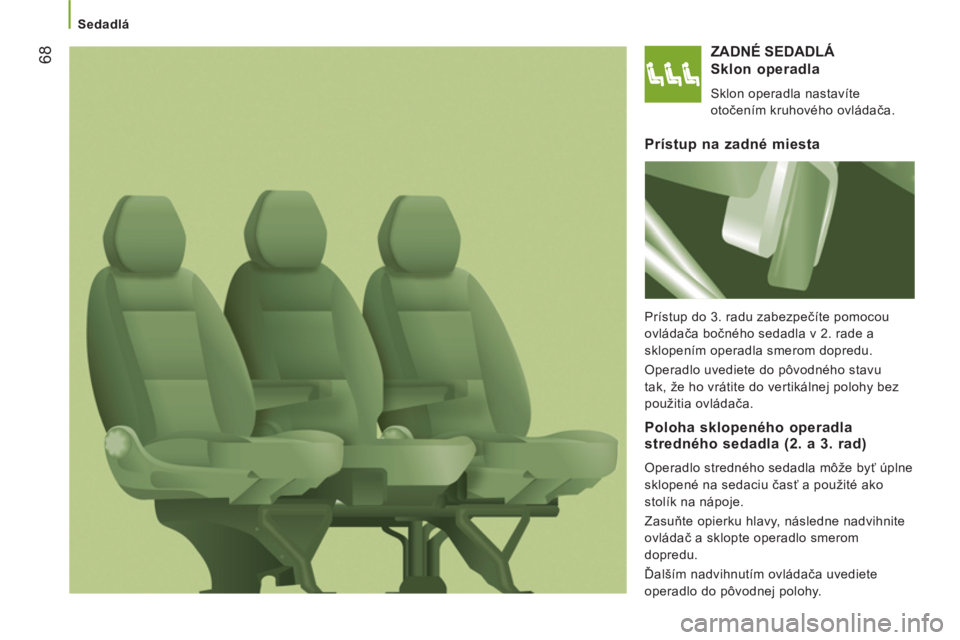

Sedadlá


ZADNÉ SEDADLÁ

Sklon o
peradla

Sklon operadla nastavíte
otočením kruhového ovládača.


Prístup na zadné miesta

Prístup do 3. radu zabezpečíte pomocou
ovládača bočného sedadla v 2. rade a
sklopením operadla smerom dopredu.
Operadlo uvediete do pôvodného stavu
tak, že ho vrátite do vertikálnej polohy bez
použitia ovládača.


Poloha sklopeného operadla
stredného sedadla (2. a 3. rad)
Operadlo stredného sedadla môže byť úplne
sklopené na sedaciu časť a použité ako
stolík na nápoje.
Zasuňte opierku hlavy, následne nadvihnite
ovládač a sklopte operadlo smerom
dopredu.
Ďalším nadvihnutím ovládača uvediete
operadlo do pôvodnej polohy.
