CITROEN JUMPER 2013 Návod na použitie (in Slovak)

29
22
Otvárania
PRIPRAVENÝ NA ODCHO
D
PRIPRAVENÝ NA ODCHOD
ZAMKNUTIE / ODOMKNUTIE Z INTERIÉRU
Kontrolka otvorenia
Ak sa rozsvieti táto kontrolka,
skontrolujte správne uzavretie
dverí kabíny, zadných alebo
bočných dverí a kapoty motora.
Správne použitie

Ak sa rozhodnete jazdiť so zamknutými
dverami, je potrebné, aby ste si uvedomili,
že prístup záchrannej služby do vozidla v
núdzovom prípade môže byť sťažený.
Kabína a nakladací priestor

Jedno zatlačenie umožní
centrálne elektrické uzamknutie,
pokiaľ sú dvere zatvorené.
Jedno zatlačenie umožní
centrálne elektrické odomknutie.
Otvorenie dverí z interiéru je
vždy možné.
Ak sú jedny z dverí otvorené alebo
nesprávne uzavreté, centrálne
uzamknutie neprebehne. Svetelná kontrolka ovládača:


- sa rozsvieti, keď sú vstupy
uzamknuté a je zapnuté
zapaľovanie,

- a následne bliká, keď sú vstupy
uzamknuté na stojacom vozidle
s vypnutým motorom.

Ovládač je vyradený z činnosti, ak bolo
vozidlo uzamknuté z exteriéru pomocou
diaľkového ovládania alebo kľúča.
Nakladací priestor

Jedno zatlačenie umožní
uzamknutie alebo odomknutie
bočných dverí a zadných dverí
z kabíny vozidla. Svetelná
kontrolka ostane pri uzamknutí rozsvietená.
Ochrana proti napadnutiu

Po rozjazde vozidla systém automaticky
uzamkne dvere kabíny a nákladného
priestoru, akonáhle dosiahnete rýchlosť
približne 20 km/h.
Ak počas jazdy nedôjde k žiadnemu
otvoreniu, uzamknutie ostane aktívne.

Aktivácia / deaktivácia funkcie
Aktivovaná / deaktivovaná funkcia
prostredníctvom Režimu a voľby
"Autoclose"/"Automatické zamknutie".
Zvoľte si rubriku 4 v časti "Režim".

30

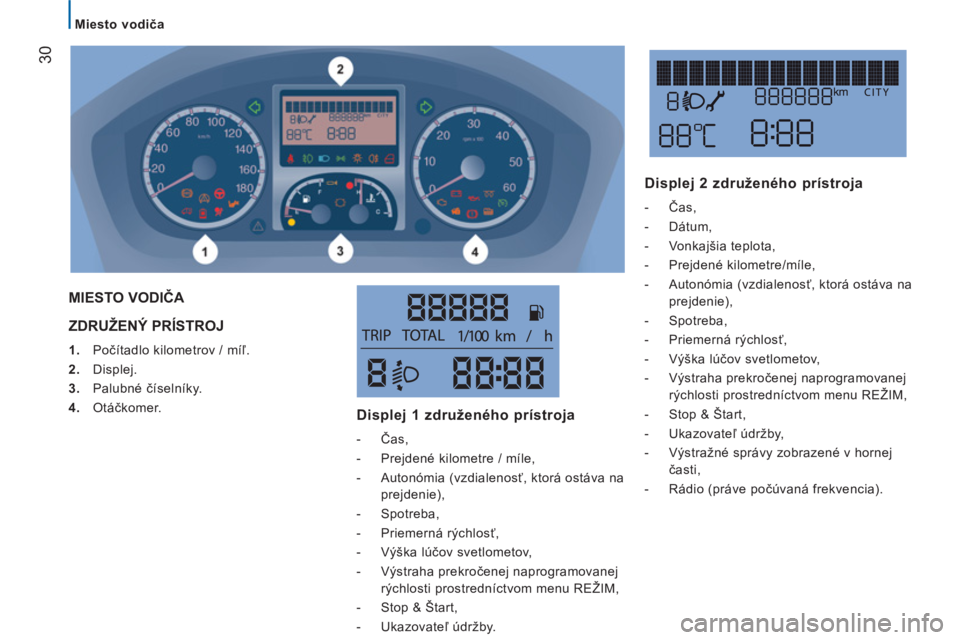

Miesto vodiča


ZDRUŽENÝ PRÍSTROJ



1.
Počítadlo kilometrov / míľ.

2.
Displej.

3.
Palubné číselníky.

4.
Otáčkomer.

MIESTO VODIČA
Disple
j 1 združeného prístroja


- Čas,

- Prejdené kilometre / míle,

- Autonómia (vzdialenosť, ktorá ostáva na
prejdenie),

- Spotreba,

- Priemerná rýchlosť,

- Výška lúčov svetlometov,

- Výstraha prekročenej naprogramovanej
rýchlosti prostredníctvom menu REŽIM,

- Stop & Štart,

- Ukazovateľ údržby.



Displej 2 združeného prístroja



- Čas,

- Dátum,

- Vonkajšia teplota,

- Prejdené kilometre/míle,

- Autonómia (vzdialenosť, ktorá ostáva na
prejdenie),

- Spotreba,

- Priemerná rýchlosť,

- Výška lúčov svetlometov,

- Výstraha prekročenej naprogramovanej
rýchlosti prostredníctvom menu REŽIM,

- Stop & Štart,

- Ukazovateľ údržby,

- Výstražné správy zobrazené v hornej
časti,

- Rádio (práve počúvaná frekvencia).

31
2
PRIPRAVENÝ NA ODCHO
D


Miesto vodiča

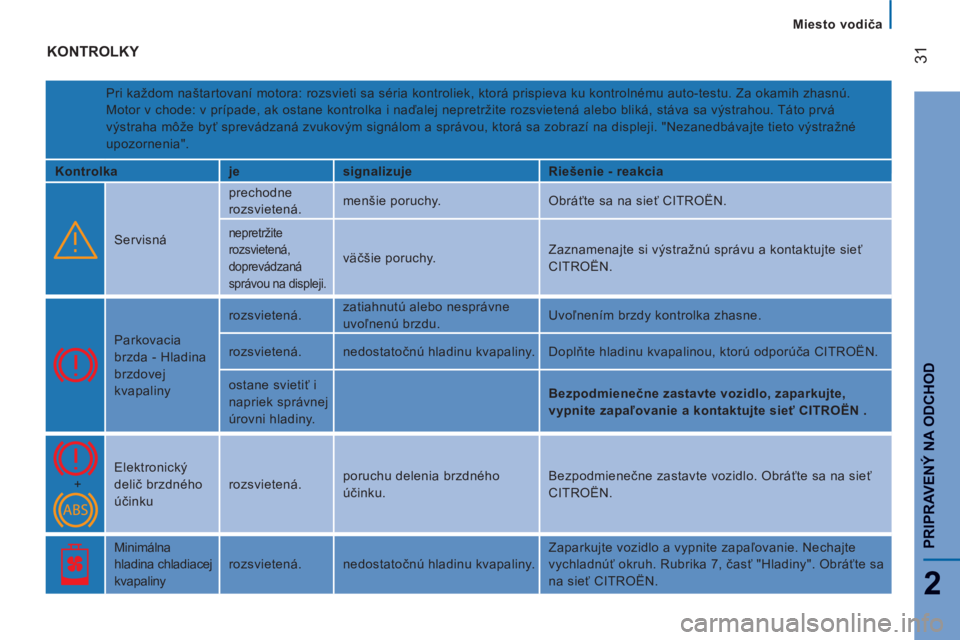

KONTROLKY

Pri každom naštartovaní motora: rozsvieti sa séria kontroliek, ktorá prispieva ku kontrolnému auto-testu. Za okamih zhasnú.
Motor v chode: v prípade, ak ostane kontrolka i naďalej nepretržite rozsvietená alebo bliká, stáva sa výstrahou. Táto prvá
výstraha môže byť sprevádzaná zvukovým signálom a správou, ktorá sa zobrazí na displeji. "Nezanedbávajte tieto výstražné
upozornenia".

Kontrolka
je
signalizuje
Riešenie - reakcia


Servisná prechodne
rozsvietená. menšie poruchy. Obráťte sa na sieť CITROËN.
nepretržite
rozsvietená,
doprevádzaná
správou na displeji.
väčšie poruchy. Zaznamenajte si výstražnú správu a kontaktujte sieť
CITROËN.


Parkovacia
brzda - Hladina
brzdovej
kvapaliny rozsvietená. zatiahnutú alebo nesprávne
uvoľnenú brzdu. Uvoľnením brzdy kontrolka zhasne.
rozsvietená. nedostatočnú hladinu kvapaliny. Doplňte hladinu kvapalinou, ktorú odporúča CITROËN.
ostane svietiť i
napriek správnej
úrovni hladiny.


Bezpodmienečne zastavte vozidlo, zaparkujte,
vypnite zapaľovanie a kontaktujte sieť
CITROËN .
+ Elektronický
delič brzdného
účinku rozsvietená. poruchu delenia brzdného
účinku. Bezpodmienečne zastavte vozidlo. Obráťte sa na sieť
CITROËN.


Minimálna
hladina chladiacej
kvapaliny rozsvietená. nedostatočnú hladinu kvapaliny. Zaparkujte vozidlo a vypnite zapaľovanie. Nechajte
vychladnúť okruh. Rubrika 7, časť "Hladiny". Obráťte sa
na sieť CITROËN.

32

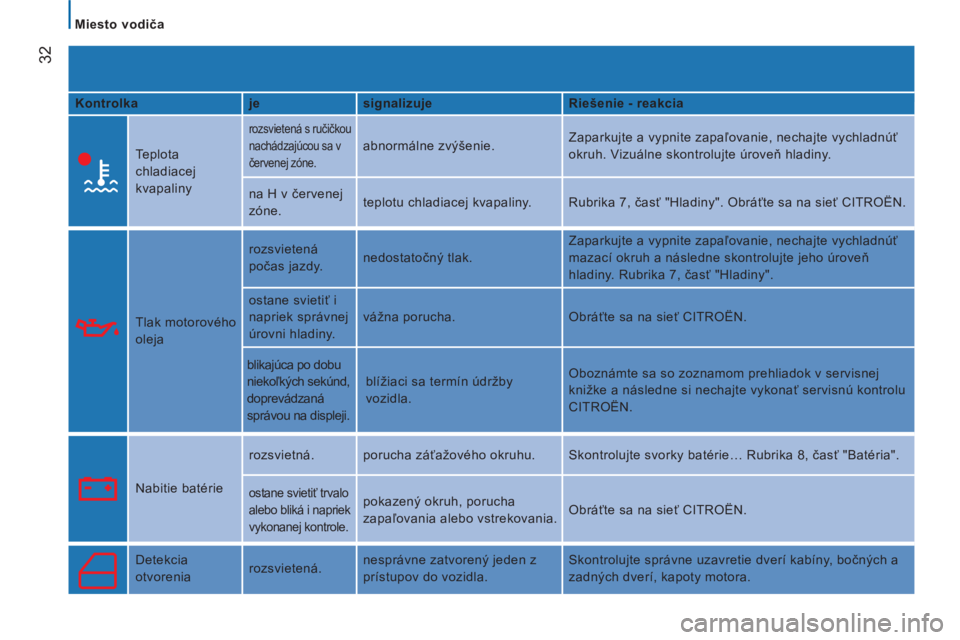

Miesto vodiča


Kontrolka
je
signalizuje
Riešenie - reakcia



Teplota
chladiacej
kvapaliny
rozsvietená s ručičkou
nachádzajúcou sa v
červenej zóne.

abnormálne zvýšenie. Zaparkujte a vypnite zapaľovanie, nechajte vychladnúť
okruh. Vizuálne skontrolujte úroveň hladiny.
na H v červenej
zóne. teplotu chladiacej kvapaliny. Rubrika 7, časť "Hladiny". Obráťte sa na sieť CITROËN.


Tlak motorového
oleja rozsvietená
počas jazdy. nedostatočný tlak. Zaparkujte a vypnite zapaľovanie, nechajte vychladnúť
mazací okruh a následne skontrolujte jeho úroveň
hladiny. Rubrika 7, časť "Hladiny".
ostane svietiť i
napriek správnej
úrovni hladiny. vážna porucha. Obráťte sa na sieť CITROËN.
blikajúca po dobu
niekoľkých sekúnd,
doprevádzaná
správou na displeji. blížiaci sa termín údržby
vozidla. Oboznámte sa so zoznamom prehliadok v servisnej
knižke a následne si nechajte vykonať servisnú kontrolu
CITROËN.

Nabitie batérie rozsvietná. porucha záťažového okruhu. Skontrolujte svorky batérie… Rubrika 8, časť "Batéria".
ostane svietiť trvalo
alebo bliká i napriek
vykonanej kontrole. pokazený okruh, porucha
zapaľovania alebo vstrekovania. Obráťte sa na sieť CITROËN.


Detekcia
otvorenia rozsvietená. nesprávne zatvorený jeden z
prístupov do vozidla. Skontrolujte správne uzavretie dverí kabíny, bočných a
zadných dverí, kapoty motora.

33
2
PRIPRAVENÝ NA ODCHO
D

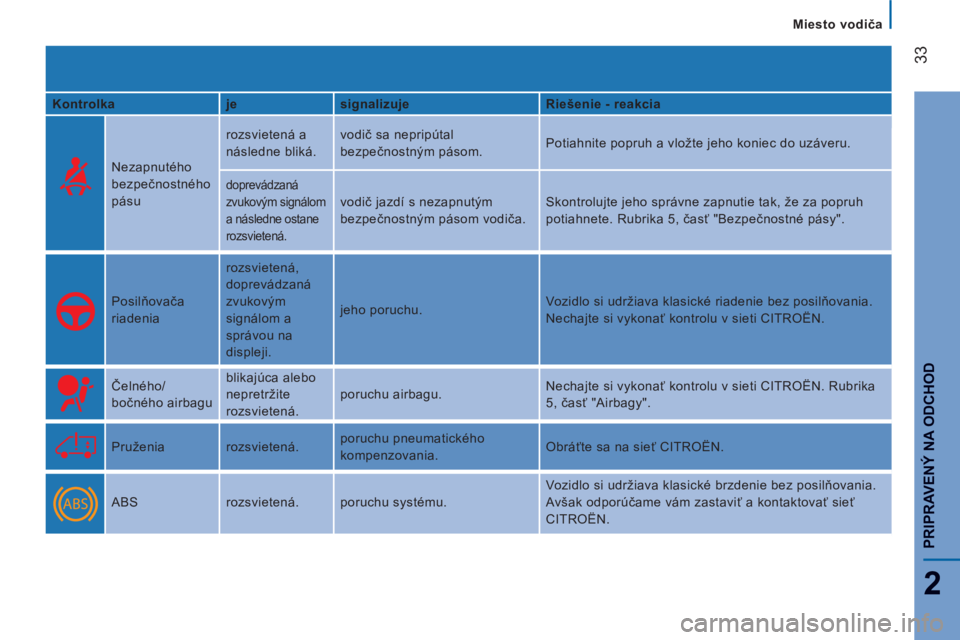

Miesto vodiča

Kontrolka
je
signalizuje
Riešenie - reakcia



Nezapnutého
bezpečnostného
pásu rozsvietená a
následne bliká. vodič sa nepripútal
bezpečnostným pásom. Potiahnite popruh a vložte jeho koniec do uzáveru.

doprevádzaná
zvukovým signálom
a následne ostane
rozsvietená.
vodič jazdí s nezapnutým
bezpečnostným pásom vodiča. Skontrolujte jeho správne zapnutie tak, že za popruh
potiahnete. Rubrika 5, časť "Bezpečnostné pásy".


Posilňovača
riadenia rozsvietená,
doprevádzaná
zvukovým
signálom a
správou na
displeji. jeho poruchu. Vozidlo si udržiava klasické riadenie bez posilňovania.
Nechajte si vykonať kontrolu v sieti CITROËN.


Čelného/
bočného airbagu blikajúca alebo
nepretržite
rozsvietená. poruchu airbagu. Nechajte si vykonať kontrolu v sieti CITROËN. Rubrika
5, časť "Airbagy".


Pruženia rozsvietená. poruchu pneumatického
kompenzovania. Obráťte sa na sieť CITROËN.


ABS rozsvietená. poruchu systému. Vozidlo si udržiava klasické brzdenie bez posilňovania.
Avšak odporúčame vám zastaviť a kontaktovať sieť
CITROËN.

34

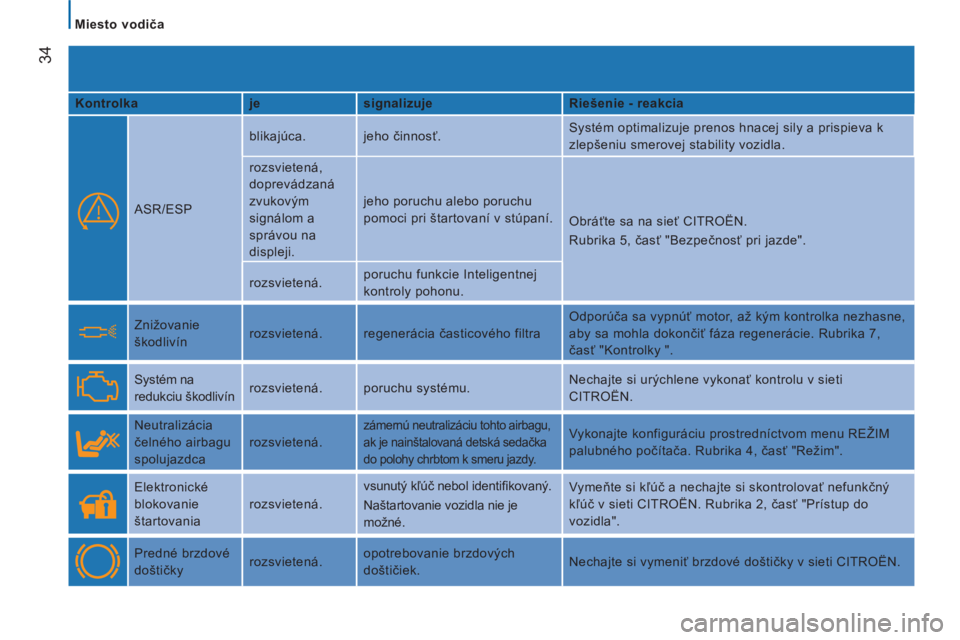

Miesto vodiča


Kontrolka
je
signalizuje
Riešenie - reakcia


ASR/ESP blikajúca. jeho činnosť. Systém optimalizuje prenos hnacej sily a prispieva k
zlepšeniu smerovej stability vozidla.
rozsvietená,
doprevádzaná
zvukovým
signálom a
správou na
displeji. jeho poruchu alebo poruchu
pomoci pri štartovaní v stúpaní.
Obráťte sa na sieť CITROËN.
Rubrika 5, časť "Bezpečnosť pri jazde".
rozsvietená. poruchu funkcie Inteligentnej
kontroly pohonu.

Znižovanie
škodlivín rozsvietená. regenerácia časticového filtra Odporúča sa vypnúť motor, až kým kontrolka nezhasne,
aby sa mohla dokončiť fáza regenerácie. Rubrika 7,
časť "Kontrolky ".


Systém na
redukciu škodlivín rozsvietená. poruchu systému. Nechajte si urýchlene vykonať kontrolu v sieti
CITROËN.


Neutralizácia
čelného airbagu
spolujazdca rozsvietená.
zámernú neutralizáciu tohto airbagu,
ak je nainštalovaná detská sedačka
do polohy chrbtom k smeru jazdy. Vykonajte konfiguráciu prostredníctvom menu REŽIM
palubného počítača. Rubrika 4, časť "Režim".



Elektronické
blokovanie
štartovania rozsvietená. vsunutý kľúč nebol identifi kovaný.
Naštartovanie vozidla nie je
možné. Vymeňte si kľúč a nechajte si skontrolovať nefunkčný
kľúč v sieti CITROËN. Rubrika 2, časť "Prístup do
vozidla".

Predné brzdové
doštičky rozsvietená. opotrebovanie brzdových
doštičiek. Nechajte si vymeniť brzdové doštičky v sieti CITROËN.

35
2
PRIPRAVENÝ NA ODCHO
D


Miesto vodiča

Kontrolka
je
signalizuje
Riešenie - reakcia


Prítomnosť vody
v naftovom filtri rozsvietená,
doprevádzaná
správou na
displeji. vodu v palivovom filtri Diesel. Nechajte si filter vyčistiť v sieti CITROËN. Rubrika 7,
časť "Kontroly".


Minimálna
hladina paliva rozsvietená
s ručičkou
odmerky
nachádzajúcou
sa v zóne E. vozidlo začalo jazdiť na
rezervnú zásobu paliva. Nečakajte príliš dlho a hladinu paliva doplňte. Spotreba
rezervnej zásoby paliva závisí od rôznych faktorov ako
sú spôsob jazdy, uplynutý čas a množstvo prejdených
kilometrov od okamihu rozsvietenia kontrolky.
blikajúca. poruchu. Obráťte sa na sieť CITROËN.


Žhavenie Diesel rozsvietená. klimatické podmienky si
vyžadujú žhavenie. Skôr ako uvediete štartér do činnosti, počkajte na
zhasnutie kontrolky.


Stretávacie
svetlá
rozsvietená. manuálnu voľbu. Otočte prstencom ovládania osvetlenia do druhej
polohy.
Diaľkové svetlá zatlačenie ovládača smerom
k vám. Potiahnutím ovládača sa vrátite do polohy stretávacích
svetiel.

36


Miesto vodiča


Kontrolka
je
signalizuje
Riešenie - reakcia


Ukazovatele
smeru blikajúca so
zvukovým
signálom. zmenu smeru pomocou
ovládača osvetlenia
nachádzajúceho sa na ľavej
strane volantu. Vpravo: potlačte ovládač smerom nahor.
Vľavo: potlačte ovládač smerom nadol.


Predné hmlové
svetlomety rozsvietená. stlačené tlačidlo na stredovej
konzole. Manuálna voľba.
Svetlomety fungujú len ak sú rozsvietené stretávacie
svetlá.

Zadné hmlové
svetlomety rozsvietená. stlačené tlačidlo na stredovej
konzole. Manuálna voľba. Svetlomety fungujú len ak sú
rozsvietené stretávacie svetlá. Pri štandardnej
viditeľnosti dbajte na to, aby ste ich zhasli.


Regulátor
rýchlosti rozsvietená. zvolený regulátor rýchlosti. Manuálna voľba.
Rubrika 3, časť "Ovládače pri volante".


Porucha
žiarovky svetla doprevádzaná
správou na
displeji. vypálenú žiarovku alebo
žiarovky. Nechajte si žiarovku vymeniť.
Rubrika 8, časť "Výmena žiarovky" alebo sa obráťte na
sieť CITROËN.



Parkovací
asistent v
spätnom chode rozsvietená. poruchu systému. Zvukový asistent nie je aktívny.
Urýchlene si nechajte vykonať kontrolu v sieti
CITROËN.

37
2
PRIPRAVENÝ NA ODCHO
D

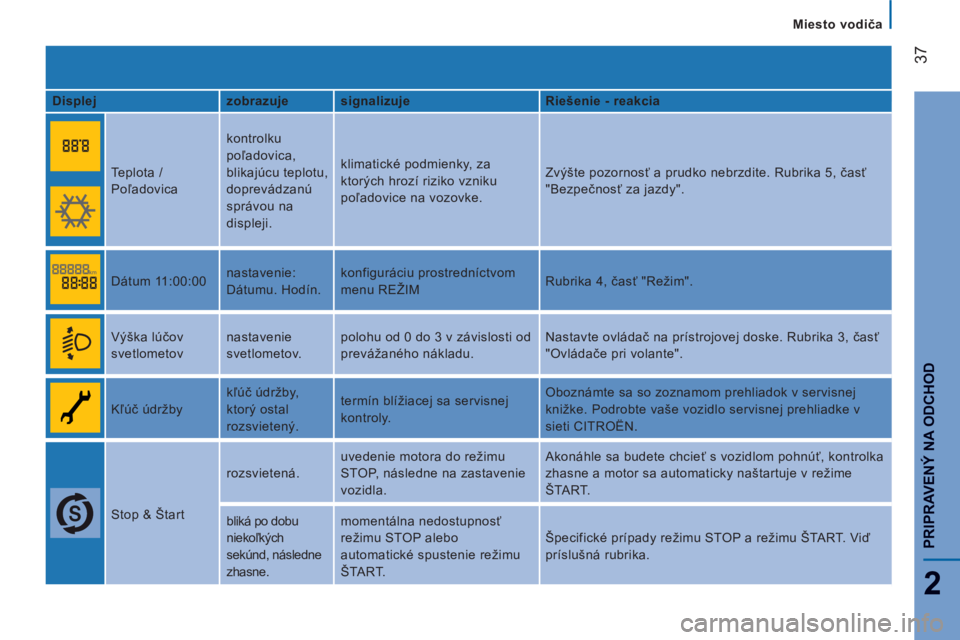

Miesto vodiča

Displej
zobrazuje
signalizuje
Riešenie - reakcia


Teplota /
Poľadovica kontrolku
poľadovica,
blikajúcu teplotu,
doprevádzanú
správou na
displeji. klimatické podmienky, za
ktorých hrozí riziko vzniku
poľadovice na vozovke. Zvýšte pozornosť a prudko nebrzdite. Rubrika 5, časť
"Bezpečnosť za jazdy".


Dátum 11:00:00 nastavenie:
Dátumu. Hodín. konfiguráciu prostredníctvom
menu REŽIM Rubrika 4, časť "Režim".


Výška lúčov
svetlometov nastavenie
svetlometov. polohu od 0 do 3 v závislosti od
prevážaného nákladu. Nastavte ovládač na prístrojovej doske. Rubrika 3, časť
"Ovládače pri volante".


Kľúč údržby kľúč údržby,
ktorý ostal
rozsvietený. termín blížiacej sa servisnej
kontroly. Oboznámte sa so zoznamom prehliadok v servisnej
knižke. Podrobte vaše vozidlo servisnej prehliadke v
sieti CITROËN.

Stop & Štart rozsvietená. uvedenie motora do režimu
STOP, následne na zastavenie
vozidla. Akonáhle sa budete chcieť s vozidlom pohnúť, kontrolka
zhasne a motor sa automaticky naštartuje v režime
ŠTART.
bliká po dobu
niekoľkých
sekúnd, následne
zhasne. momentálna nedostupnosť
režimu STOP alebo
automatické spustenie režimu
ŠTART. Špecifické prípady režimu STOP a režimu ŠTART. Viď
príslušná rubrika.

38

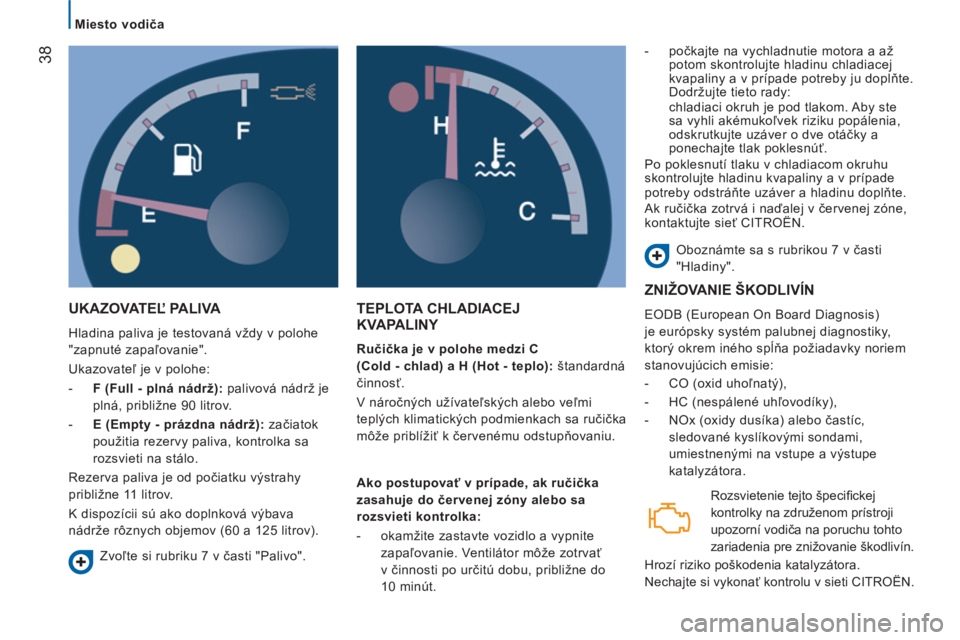

Miesto vodiča


UKAZOVATEĽ PALIVA

Hladina paliva je testovaná vždy v polohe
"zapnuté zapaľovanie".
Ukazovateľ je v polohe:


- F (Full - plná nádrž): palivová nádrž je
plná, približne 90 litrov.

- E (Empty - prázdna nádrž): začiatok
použitia rezervy paliva, kontrolka sa
rozsvieti na stálo.

Rezerva paliva je od počiatku výstrahy
približne 11 litrov.
K dispozícii sú ako doplnková výbava
nádrže rôznych objemov (60 a 125 litrov).
TEPLOTA CHLADIACEJ KVAPALINY

Ručička je v polohe medzi C
(Cold - chlad) a H (Hot - teplo):
štandardná
činnosť.
V náročných užívateľských alebo veľmi
teplých klimatických podmienkach sa ručička
môže priblížiť k červenému odstupňovaniu.
- počkajte na vychladnutie motora a až
potom skontrolujte hladinu chladiacej
kvapaliny a v prípade potreby ju doplňte.
Dodržujte tieto rady:
chladiaci okruh je pod tlakom. Aby ste
sa vyhli akémukoľvek riziku popálenia,
odskrutkujte uzáver o dve otáčky a
ponechajte tlak poklesnúť.
Po poklesnutí tlaku v chladiacom okruhu
skontrolujte hladinu kvapaliny a v prípade
potreby odstráňte uzáver a hladinu doplňte.
Ak ručička zotrvá i naďalej v červenej zóne,
kontaktujte sieť CITROËN .
Oboznámte sa s rubrikou 7 v časti
"Hladiny".
Zvoľte si rubriku 7 v časti "Palivo".
Ako postupovať v prípade, ak ručička
zasahuje do červenej zóny alebo sa
rozsvieti kontrolka:



- okamžite zastavte vozidlo a vypnite
zapaľovanie. Ventilátor môže zotrvať
v činnosti po určitú dobu, približne do
10 minút.
ZNIŽOVANIE ŠKODLIVÍN

EODB (European On Board Diagnosis)
je európsky systém palubnej diagnostiky,
ktorý okrem iného spĺňa požiadavky noriem
stanovujúcich emisie:


- CO (oxid uhoľnatý),

- HC (nespálené uhľovodíky),

- NOx (oxidy dusíka) alebo častíc,
sledované kyslíkovými sondami,
umiestnenými na vstupe a výstupe
katalyzátora.
Rozsvietenie tejto špecifi ckej
kontrolky na združenom prístroji
upozorní vodiča na poruchu tohto
zariadenia pre znižovanie škodlivín.
Hrozí riziko poškodenia katalyzátora.
Nechajte si vykonať kontrolu v sieti CITROËN.
