isofix CITROEN JUMPER 2013 Návod na použití (in Czech)

3
OBSA
H

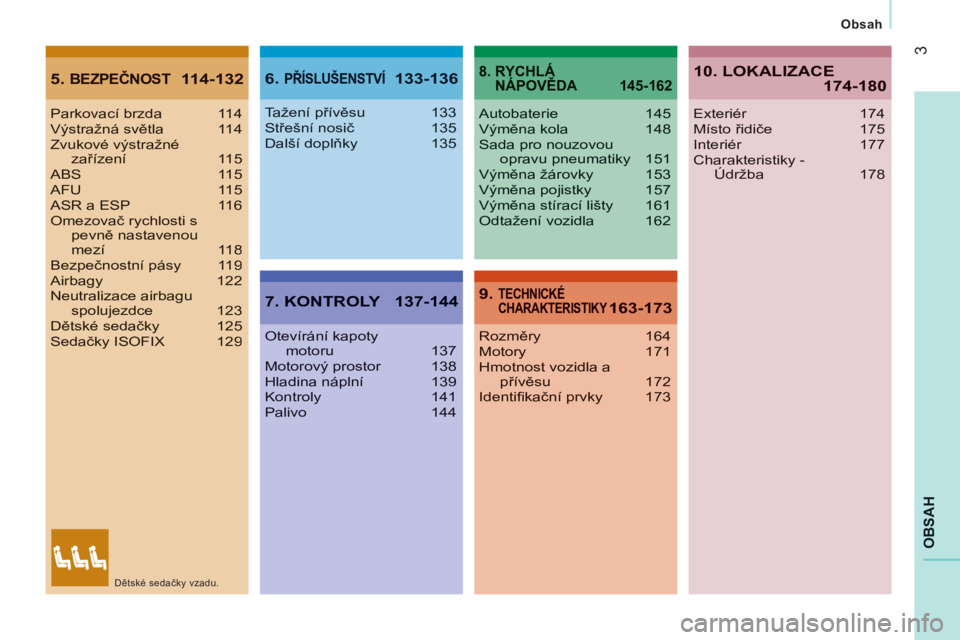

Obsah
5.BEZPEČNOST114-132T6.PŘÍSLUŠENSTVÍ133-136Í
7. KONTROLY 137-144
8. RYCHLÁNÁPOVĚDA 145-162
9. TECHNICKÉ CHARAKTERISTIKY 163-173Y
Parkovací brzda 114Výstražná světla 114Zvukové výstražné zařízení 115ABS 115AFU 115ASR a ESP 116Omezovač rychlosti s pevně nastavenoumezí 118Bezpečnostní pásy 119Airbagy 122Neutralizace airbagu spolujezdce 123Dětské sedačky 125Sedačky ISOFIX 129
Tažení přívěsu 133Střešní nosič 135Dal

542
16

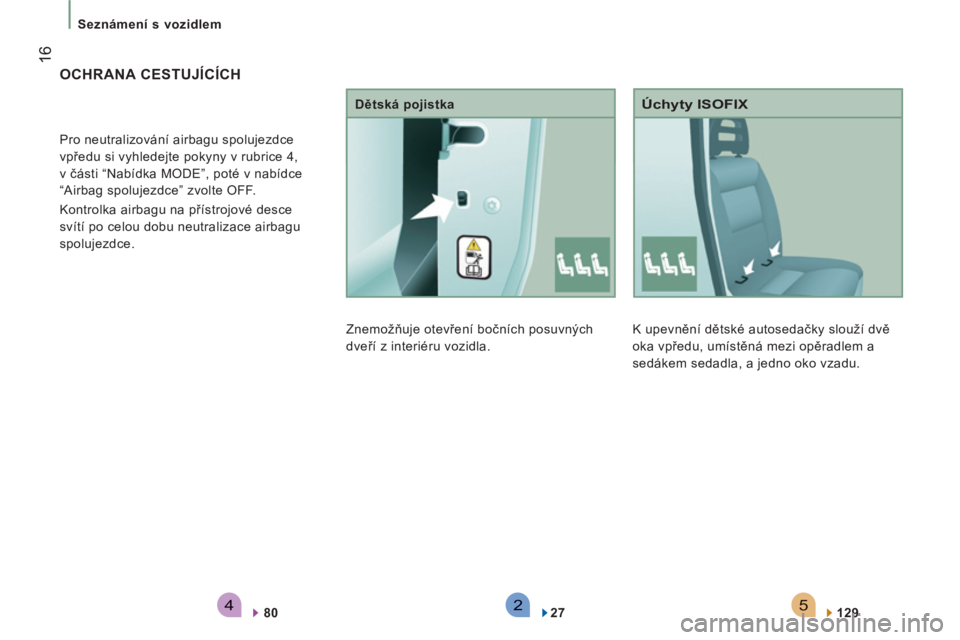

Seznámení s vozidlem
K upevnění dětské autosedačky slouží dvě
oka vpředu, umístěná mezi opěradlem a
sedákem sedadla, a jedno oko vzadu.

Úchyty ISOFIX


129




OCHRANA CESTUJÍCÍCH



Pro neutralizování airbagu spolujezdce
vpředu si vyhledejte pokyny v rubrice 4,
v části “Nabídka MODE”, poté v nabídce
“Airbag spolujezdce” zvolte OFF.
Kontrolka airbagu na přístrojové desce
svítí po celou dobu neutralizace airbagu
spolujezdce.

80
Znemožňuje otevření bočních posuvných
dveří z interiéru vozidla.
Dětská pojistka

27

12
5
5
BEZPEČNOS
T

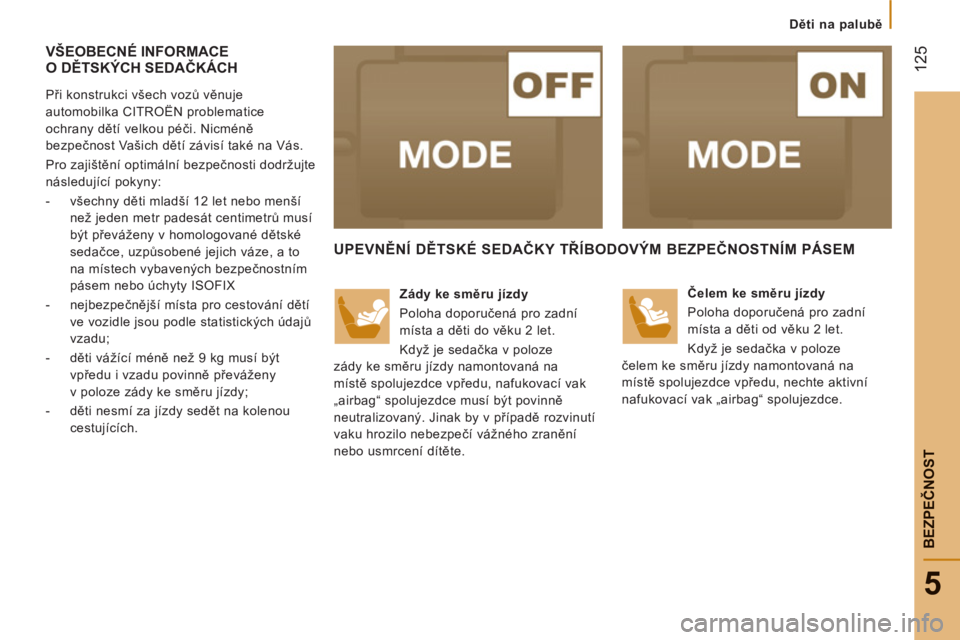

Děti na palubě
VŠEOBECNÉ INFORMACE
O DĚTSKÝCH SEDAČKÁCH


Při konstrukci všech vozů věnuje
automobilka CITROËN problematice
ochrany dětí velkou péči. Nicméně
bezpečnost Vašich dětí závisí také na Vás.
Pro zajištění optimální bezpečnosti dodržujte
následující pokyny:


- všechny děti mladší 12 let nebo menší
než jeden metr padesát centimetrů musí
být převáženy v homologované dětské
sedačce, uzpůsobené jejich váze, a to
na místech vybavených bezpečnostním
pásem nebo úchyty ISOFIX

- nejbezpečnější místa pro cestování dětí
ve vozidle jsou podle statistických údajů
vzadu;

- děti vážící méně než 9 kg musí být
vpředu i vzadu povinně převáženy
v poloze zády ke směru jízdy;

- děti nesmí za jízdy sedět na kolenou
cestujících.



UPEVNĚNÍ DĚTSKÉ SEDAČKY TŘÍBODOVÝM BEZPEČNOSTNÍM PÁSEM


Zády ke směru jízdy
Poloha doporučená pro zadní
místa a děti do věku 2 let.
Když je sedačka v poloze
zády ke směru jízdy namontovaná na
místě spolujezdce vpředu, nafukovací vak
„airbag“ spolujezdce musí být povinně
neutralizovaný. Jinak by v případě rozvinutí
vaku hrozilo nebezpečí vážného zranění
nebo usmrcení dítěte.
Čelem ke směru jízdy
Poloha doporučená pro zadní
místa a děti od věku 2 let.
Když je sedačka v poloze
čelem ke směru jízdy namontovaná na
místě spolujezdce vpředu, nechte aktivní
nafukovací vak „airbag“ spolujezdce.

12
6


Děti na palubě


Rubrika 5, část „Airbagy“.

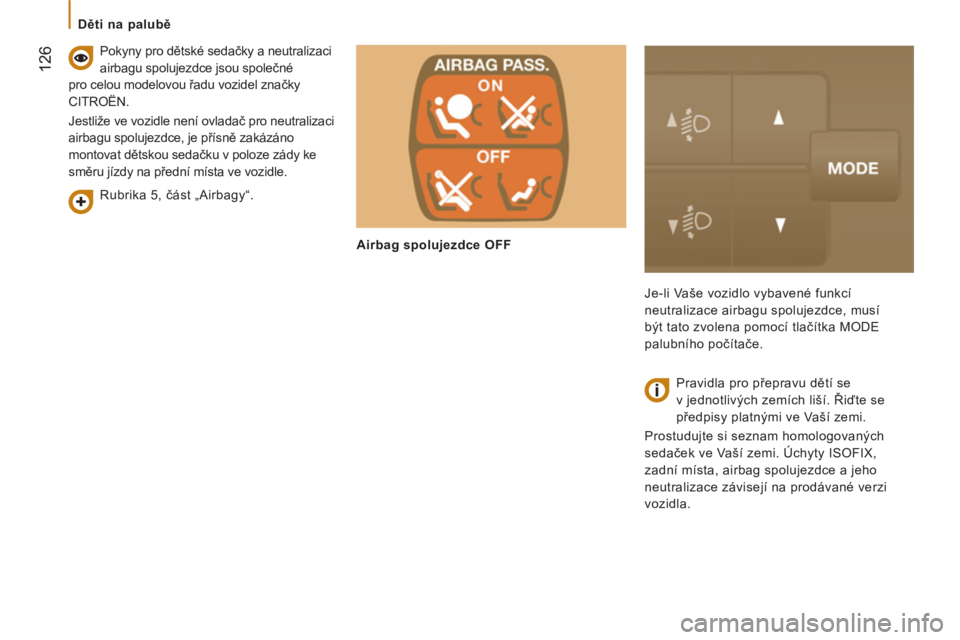

Pokyny pro dětské sedačky a neutralizaci
airbagu spolujezdce jsou společné
pro celou modelovou řadu vozidel značky
CITROËN.
Jestliže ve vozidle není ovladač pro neutralizaci
airbagu spolujezdce, je přísně zakázáno
montovat dětskou sedačku v poloze zády ke
směru jízdy na přední místa ve vozidle.
Je-li Vaše vozidlo vybavené funkcí
neutralizace airbagu spolujezdce, musí
být tato zvolena pomocí tlačítka MODE
palubního počítače.


Pravidla pro přepravu dětí se
v jednotlivých zemích liší. Řiďte se
předpisy platnými ve Vaší zemi.
Prostudujte si seznam homologovaných
sedaček ve Vaší zemi. Úchyty ISOFIX,
zadní místa, airbag spolujezdce a jeho
neutralizace závisejí na prodávané verzi
vozidla.





Airbag spolujezdce OFF

5
BEZPEČNOS
T



Děti na palubě
ÚCHYTY „ISOFIX“

Vaše vozidlo bylo homologováno
v souladu s novými předpisy pro
úchyty ISOFIX. Jedná se o tři oka na každém sedadle:


- dvě přední oka, umístěná mezi
opěradlem a sedákem, signalizovaná
štítkem,

- jedno zadní oko, pro upevnění horního
popruhu, nazývané TOP TETHER
a signalizované dalším štítkem.
Tento upevňovací systém ISOFIX zajišťuje
spolehlivou, pevnou a rychlou montáž
dětské sedačky ve vozidle.
Dětské sedačky ISOFIX jsou opatřené
dvěma zámky, které se snadno upevňují
k oběma předním okům.
Některé mají také horní popruh, který se
připevňuje k zadnímu oku.
Pro připevnění tohoto popruhu zvedněte
opěrku hlavy sedadla, poté prostrčte háček
mezi oběma tyčkami. Háček připevněte
k zadnímu oku, poté napněte horní popruh.
Špatná montáž dě
tské sedačky ve vozidle
ohrožuje bezpečnost dítěte v případě
nárazu.
Dětské sedačky ISOFIX, které lze montovat
do Vašeho vozidla, najdete v souhrnné
tabulce pro umístění dětských sedaček
ISOFIX. Pokud je jimi Vaše vozidlo vybaveno,
předpisové úchyty ISOFIX jsou označeny
štítky.

Děti na palubě


SOUHRNNÁ TABULKA PRO UMÍSTĚNÍ DĚTSKÝCH AUTOSEDAČEK ISOFIX

V souladu s předpisy Evropské unie uvádíme v této tabulce možnosti montáže dětských sedaček ISOFIX na místech vybavených úchyty
ISOFIX ve vozidle.
Pro univerzální a polouniverzální dětské sedačky ISOFIX je třída velikosti ISOFIX dětské sedačky určena písmenem mezi A
a G
a je
uvedená na sedačce vedle loga ISOFIX.






Méně než
10 kg
(skupina 0)
Až do přibližně
6 měsíců

Méně než 10 kg
(skupina 0)
Méně než 13 kg
(skupina 0+)
Až do přibližně 1 roku

Od 9 do 18 kg (skupina 1)
Přibližně od 1 do 3 let

Typ dětské sedačky ISOFIX

Kolébka


"Zády ke směru jízdy"


"Čelem ke směru jízdy"


Třída velikosti
ISOFIX

F


G


C


D


E


C


D


A


B1

Zadní boční místa ve 2. řadě
s individuáními sedadly v 1. řadě

IUF


IUF


IUF


Zadní boční místa ve
2. řadě
s 2místnou lavicí v 1. řadě

IUF


X


IUF


X


IUF


IUF:
Místo uzpůsobené pro montáž
univerzální dětské sedačky ISOFIX.
Dětské sedačky ISOFIX čelem ke
směru jízdy, upevněné pomocí horního
popruhu, který se připevňuje k hornímu
oku míst ISOFIX ve vozidle.
X:
Místo nevhodné pro montáž sedačky
ISOFIX v uvedené tř
ídě velikosti.
