CITROEN JUMPER 2014 Eksploatavimo vadovas (in Lithuanian)

SKUBI PAGALB
A
8


Saugiklio pakeitimas


Saugikliai


A (amperai)


Paskirtis



54


-
Nenaudojamas.


55


15
Sėdynių šildymas.


56


15
Galinių vietų 12 V lizdas.


57


10
Papildomas programuojamasis šildymas.


58


10
Šoniniai stovėjimo žibintai.


59


7,5
Pneumatinė pakaba.


60


-
Nenaudojamas.


61


-
Nenaudojamas.


62


-
Nenaudojamas.


63


10

Papildomo programuojamojo šildymo komutatorius.


64


-
Nenaudojamas.


65


30
Papildomo programuojamojo šildymo oro pūtiklis.
SAUGIKLIAI KELEIVIO PUSĖS
STATRAMSTYJE
- Atidarykite dangtelį.

Po įsikišimo labai rūpestingai uždarykite
dangtelį.

160


Saugiklio pakeitimas

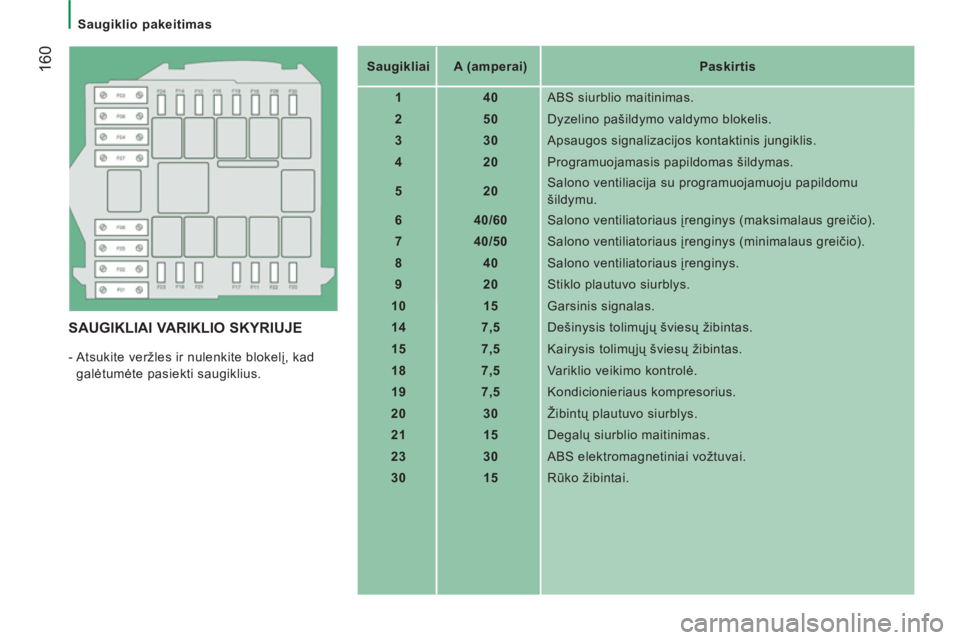

SAUGIKLIAI VARIKLIO SKYRIUJE

- Atsukite veržles ir nulenkite blokelį, kad
galėtumėte pasiekti saugiklius.

Saugikliai



A (amperai)


Paskirtis


1


40
ABS siurblio maitinimas.


2


50
Dyzelino pašildymo valdymo blokelis.


3


30
Apsaugos signalizacijos kontaktinis jungiklis.


4


20
Programuojamasis papildomas šildymas.


5


20
Salono ventiliacija su programuojamuoju papildomu
šildymu.


6


40/60
Salono ventiliatoriaus įrenginys (maksimalaus greičio).


7


40/50
Salono ventiliatoriaus įrenginys (minimalaus greičio).


8


40
Salono ventiliatoriaus įrenginys.


9


20

Stiklo plautuvo siurblys.


10


15
Garsinis signalas.


14


7,5
Dešinysis tolimųjų šviesų žibintas.


15


7,5
Kairysis tolimųjų šviesų žibintas.


18


7,5
Variklio veikimo kontrolė.


19


7,5
Kondicionieriaus kompresorius.


20


30
Žibintų plautuvo siurblys.


21


15
Degalų siurblio maitinimas.


23


30
ABS elektromagnetiniai vožtuvai.


30


15
Rūko žibintai.

161
SKUBI PAGALB
A
8

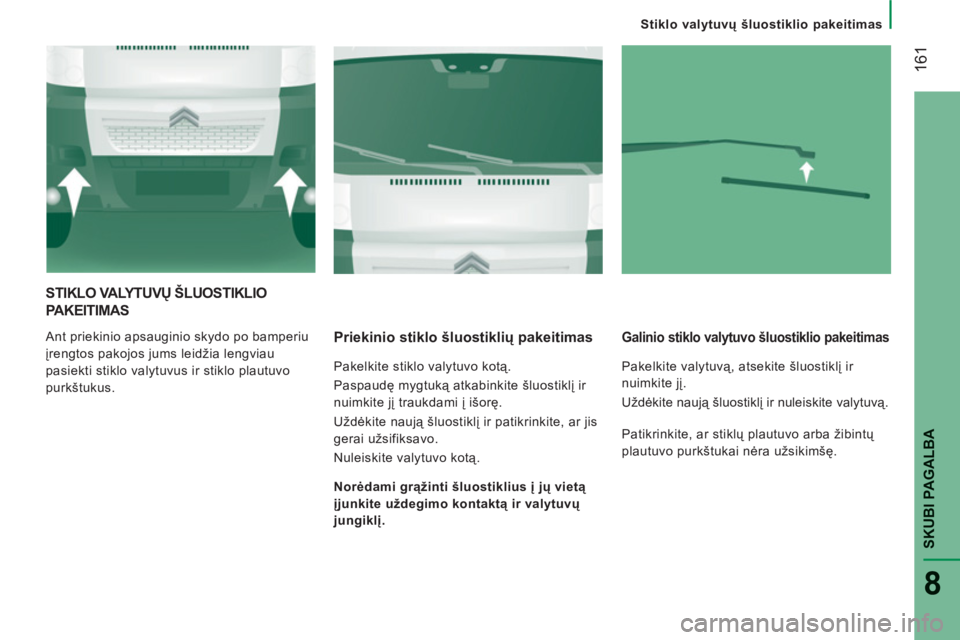

Stiklo valytuvų šluostiklio pakeitimas
STIKLO VALYTUVŲ

162

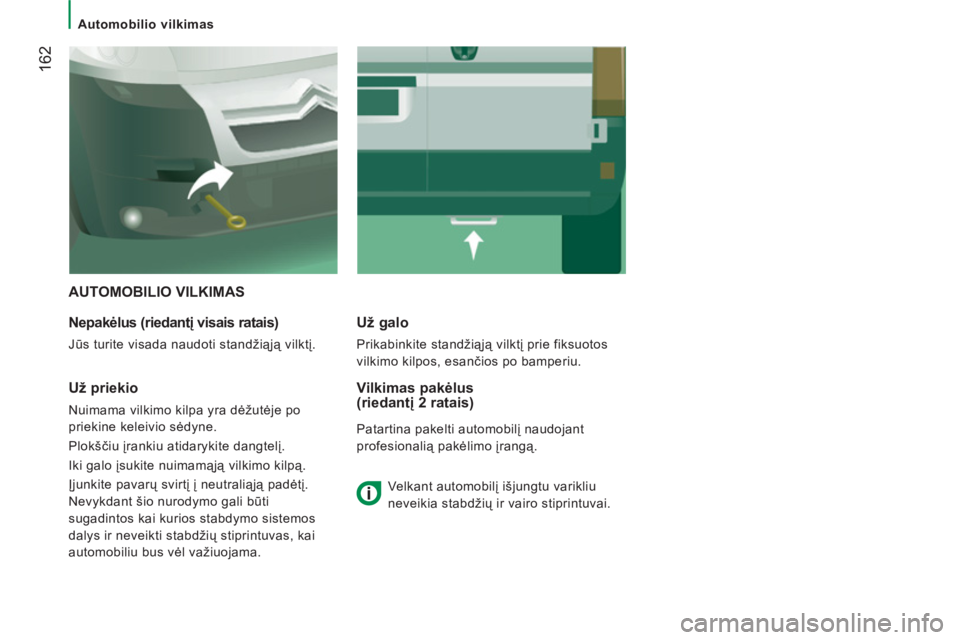

Automobilio vilkimas

AUTOMOBILIO VILKIMAS

Nepak
ėlus (riedantį visais ratais)

Jūs turite visada naudoti standžiąją vilktį.
Už galo

Prikabinkite standžiąją vilktį prie fiksuotos
vilkimo kilpos, esančios po bamperiu.


Už priekio

Nuimama vilkimo kilpa yra dėžutėje po
priekine keleivio sėdyne.
Plokščiu įrankiu atidarykite dangtelį.
Iki galo įsukite nuimamąją vilkimo kilpą.
Įjunkite pavarų svirtį į neutraliąją padėtį.
Nevykdant šio nurodymo gali būti
sugadintos kai kurios stabdymo sistemos
dalys ir neveikti stabdžių stiprintuvas, kai
automobiliu bus vėl važiuojama.
Vilkimas pakėlus (riedantį 2 ratais)

Patartina pakelti automobilį naudojant
profesionalią pakėlimo įrangą.
Velkant automobilį išjungtu varikliu
neveikia stabdžių ir vairo stiprintuvai.

164


Matmenys

165
9
TECHNINĖ CHARAKTERISTIKA
MATMENYS

Jūsų automobilis gali būti 4 ilgių (L1..) ir 3 aukščių (H1..) modifikacijos, žiūrėkite lenteles:






Furgonas






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Automobilio ilgis
4 963
5 413
5 998
6 363

H Automobilio aukštis
2 254
2 524
2 254
2 524
2 524
2 764
2 524
2 764

A Tarpuratis
3 000
3 450
4 035

B Priekinė iškyša

948

C Galinė iškyša
1 015
1 380

D Automobilio plotis (be veidrodžių)
2 050

E Priekinės tarpvėžės plotis
1 810

F Galinė
s tarpvėžės plotis
1 790

G Įkrovimo slenksčio aukštis
nuo 535 iki 565

I Vidinis grindų ilgis
2 670
3 120
3 705
4 070

J Maksimalus įkrovos aukštis
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Maksimalus vidaus plotis
1 870

M Vidaus plotis tarp ratų arkų
1 422





Erdvė (m3)

8


9,5


10


11,5


13


15


15


17
Matmen
ys

166

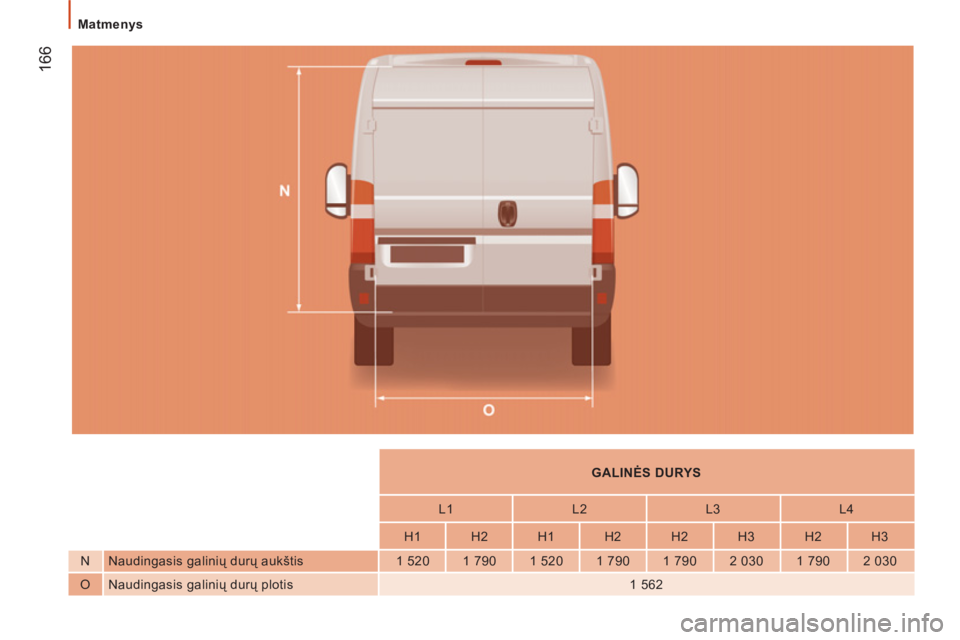

GALINĖS DURYS






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Naudingasis galinių durų aukštis
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Naudingasis galinių durų plotis
1 562

Matmen
ys

167
9
TECHNINĖ CHARAKTERISTIKA






ŠONINĖS DURYS






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Šoninių slankiųjų durų aukštis
1 485
1 755
1 485
1 755

Q Šoninių slankiųjų durų plotis
1 075
1 250 Matmen
ys

168


Matmenys
