Page 11 of 186
1
WPROWADZENI
E
9
Wprowadzenie

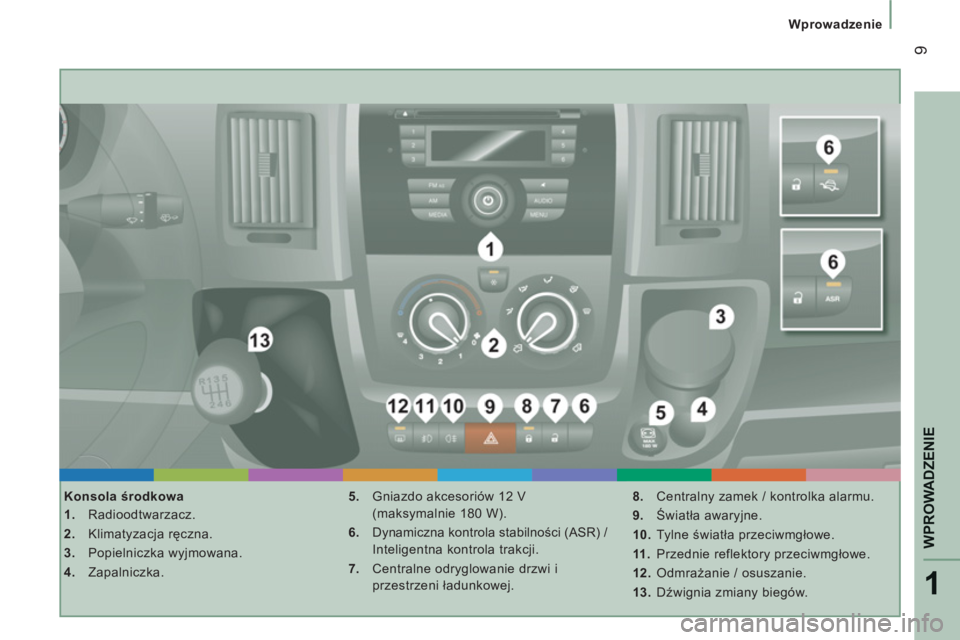

Konsola środkowa
1.
Radioodtwarzacz.
2.
Klimatyzacja ręczna.
3.
Popielniczka wyjmowana.
4.
Zapalniczka.
5.
Gniazdo akcesoriów 12 V
(maksymalnie 180 W).
6.
Dynamiczna kontrola stabilności (ASR) /
Inteligentna kontrola trakcji.
7.
Centralne odryglowanie drzwi i
przestrzeni ładunkowej.
8.
Centralny zamek / kontrolka alarmu.
9.
Światła awaryjne.
10.
Tylne światła przeciwmgłowe.
11 .
Przednie reflektory przeciwmgłowe.
12.
Odmrażanie / osuszanie.
13.
Dźwignia zmiany biegów.
Page 12 of 186
3
10
Wprowadzenie

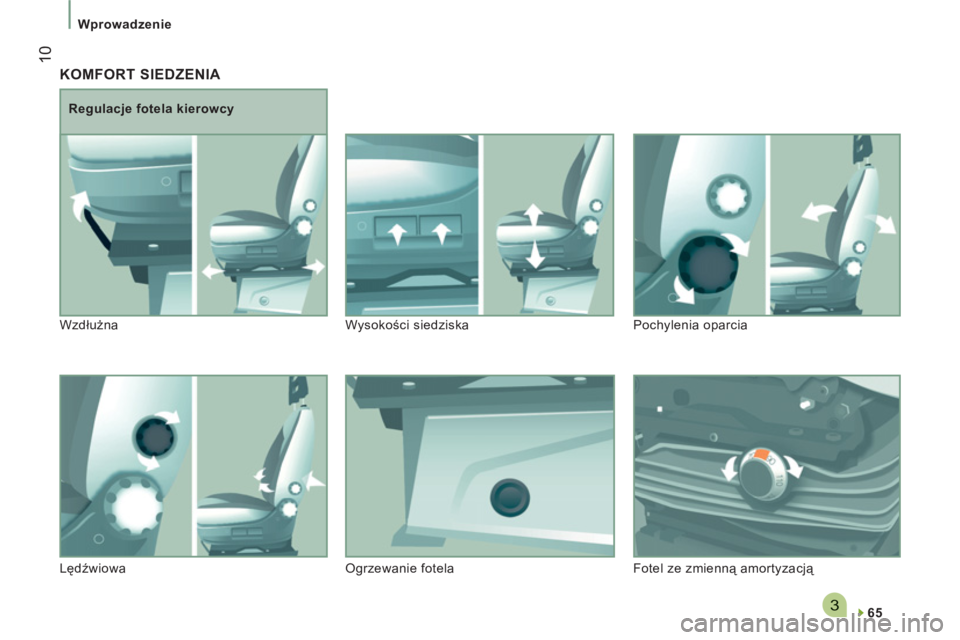

KOMFORT SIEDZENIA
65
Regulacje fotela kierowcy
Wzdłużna Wysokości siedziska Pochylenia oparcia
Lędźwiowa Ogrzewanie fotela Fotel ze zmienną amortyzacją
Page 13 of 186
523
5
1
WPROWADZENI
E
11
Wprowadzenie

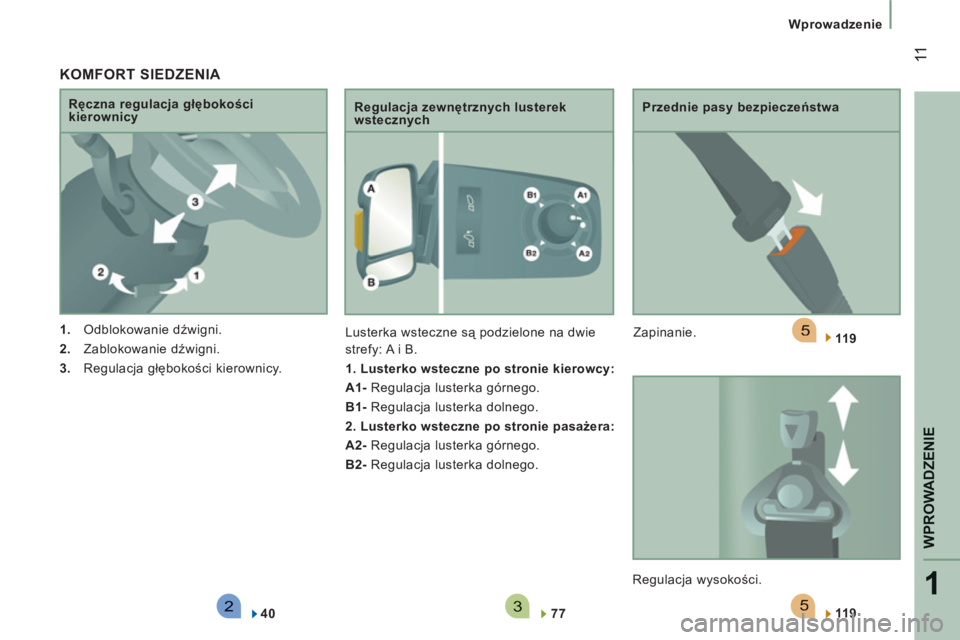

KOMFORT SIEDZENIA
1.
Odblokowanie dźwigni.
2.
Zablokowanie dźwigni.
3.
Regulacja głębokości kierownicy.
Ręczna regulacja głębokości
kierownicy
Regulacja zewnętrznych lusterek
wstecznych
Lusterka wsteczne są podzielone na dwie
strefy: A i B.
1. Lusterko wsteczne po stronie kierowcy:
A1-
Regulacja lusterka górnego.
B1-
Regulacja lusterka dolnego.
2. Lusterko wsteczne po stronie pasażera:
A2-
Regulacja lusterka górnego.
B2-
Regulacja lusterka dolnego.
40
7
7
Przednie pasy bezpieczeństwa
Zapinanie.
Regulacja wysokości.
11 9
11 9
Page 14 of 186
33
12
Wprowadzenie
WIDOCZNOŚĆ
Oświetlenie
Światła postojowe
Reflektory przeciwmgłowe
przednie i światła przeciwmgłowe
tylne.
47
49
Automatyczne włączenie świateł.
Światła zgaszone.
Światła mijania lub światła drogowe.
Zapłon wyłączony, klucz w położeniu STOP
lub wyjęty ze stacyjki:
Ustawić pierścień na przełączniku
oświetlenia w położeniu O, a następnie
włączyć światła mijania lub drogowe.
Światła pozostaną zapalone w trakcie postoju.
KOMFORT SIEDZENIA
Stacyjka
- Położenie STOP.
- Położenie MAR.
- Położenie AVV.
41
Page 15 of 186
3331
WPROWADZENI
E
13
Wprowadzenie
50

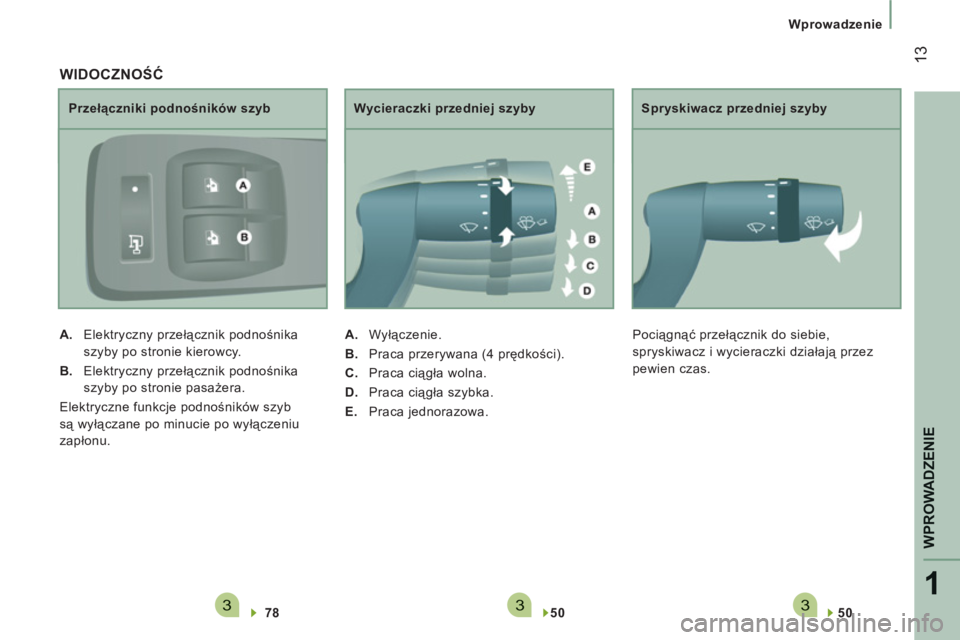

Spryskiwacz przedniej szyby
Pociągnąć przełącznik do siebie,
spryskiwacz i wycieraczki działają przez
pewien czas.
WIDOCZNOŚĆ
78
Przełączniki podnośników szyb
A.
Elektryczny przełącznik podnośnika
szyby po stronie kierowcy.
B.
Elektryczny przełącznik podnośnika
szyby po stronie pasażera.
Elektryczne funkcje podnośników szyb
są wyłączane po minucie po wyłączeniu
zapłonu.
50
Wycieraczki przedniej szyby
A.
Wyłączenie.
B.
Praca przerywana (4 prędkości).
C.
Praca ciągła wolna.
D.
Praca ciągła szybka.
E.
Praca jednorazowa.
Page 16 of 186
14
Wprowadzenie

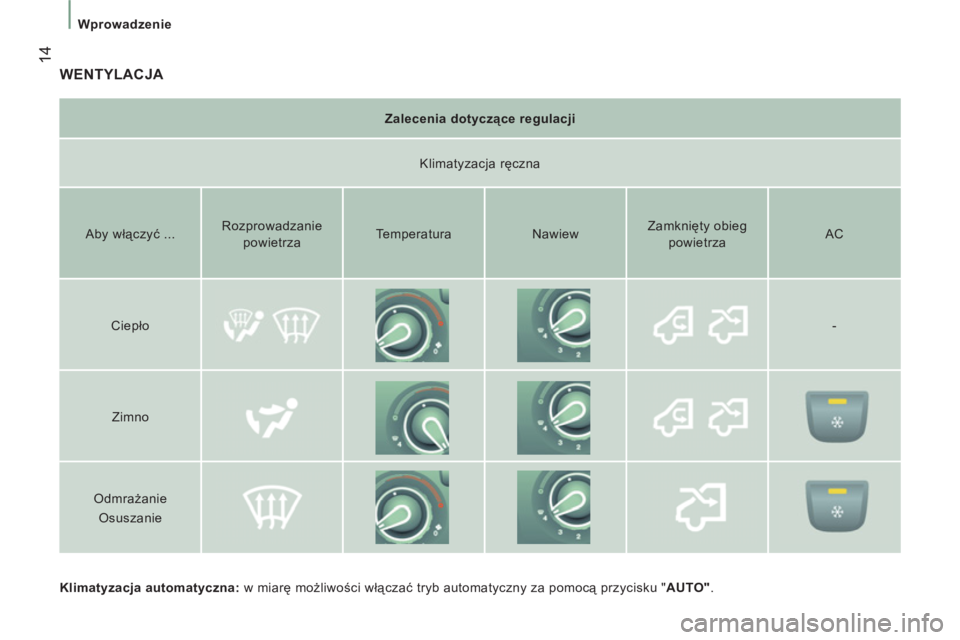

WENTYLACJA
Klimatyzacja automatyczna:
w miarę możliwości włączać tryb automatyczny za pomocą przycisku " AUTO"
.
Zalecenia dotyczące regulacji
Klimatyzacja ręczna
Aby włączyć ...
Rozprowadzanie
powietrza
Temperatura
Nawiew
Zamknięty obieg
powietrza AC
Ciepło
-
Zimno
Odmrażanie
Osuszanie
Page 17 of 186
221
WPROWADZENI
E
15
Wprowadzenie

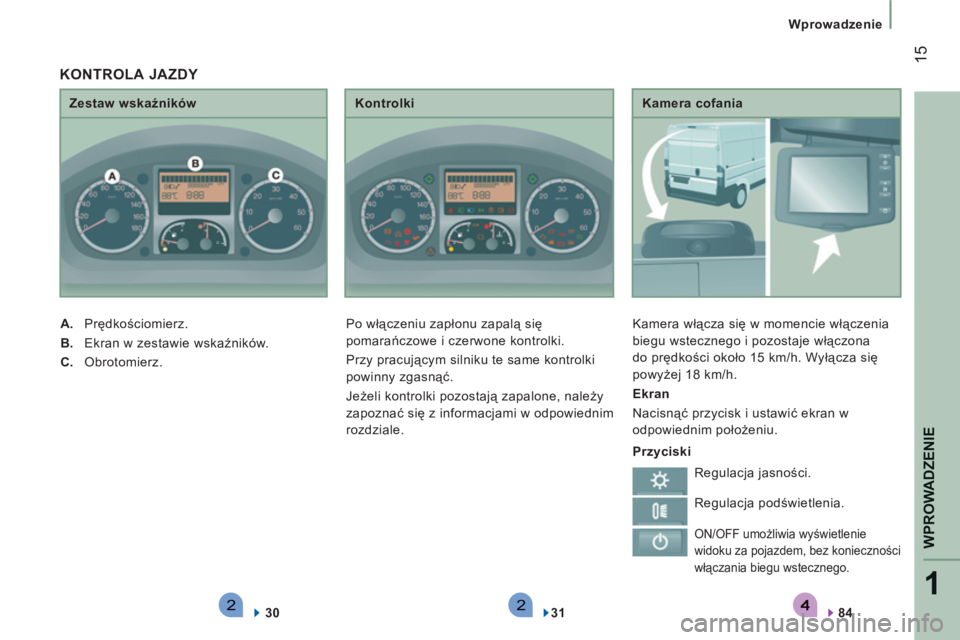

Kamera cofania
Kamera włącza się w momencie włączenia
biegu wstecznego i pozostaje włączona
do prędkości około 15 km/h. Wyłącza się
powyżej 18 km/h.
Ekran
Nacisnąć przycisk i ustawić ekran w
odpowiednim położeniu.
84
Zestaw wskaźników
A.
Prędkościomierz.
B.
Ekran w zestawie wskaźników.
C.
Obrotomierz.
30
Kontrolki
Po włączeniu zapłonu zapalą się
pomarańczowe i czerwone kontrolki.
Przy pracującym silniku te same kontrolki
powinny zgasnąć.
Jeżeli kontrolki pozostają zapalone, należ
y
zapoznać się z informacjami w odpowiednim
rozdziale.
31
KONTROLA JAZDY
Przyciski
Regulacja jasności.
Regulacja podświetlenia.
ON/OFF umożliwia wyświetlenie
widoku za pojazdem, bez konieczności
włączania biegu wstecznego.
Page 18 of 186
542
16
Wprowadzenie

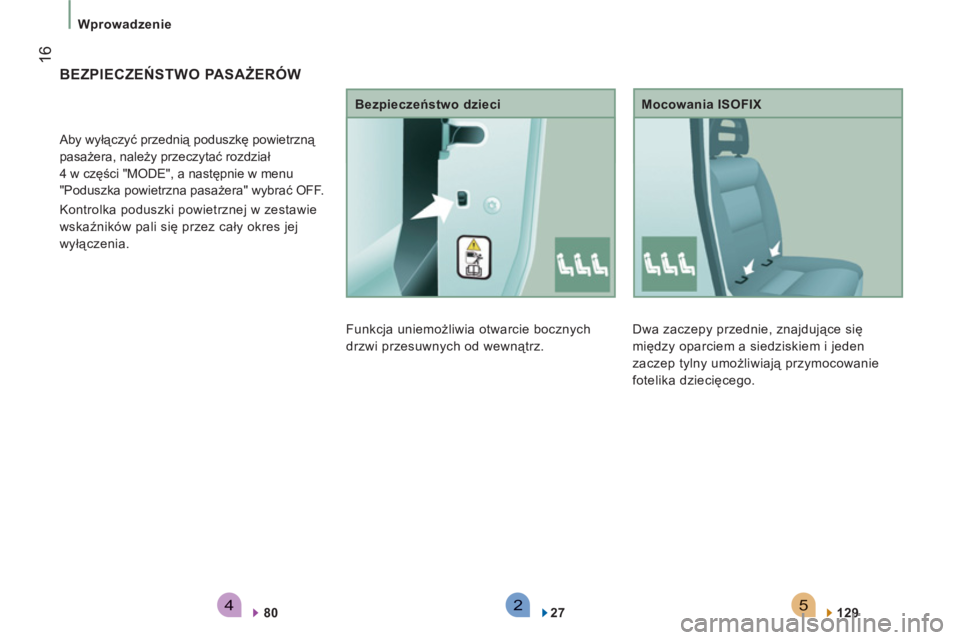

Dwa zaczepy przednie, znajdujące się
między oparciem a siedziskiem i jeden
zaczep tylny umożliwiają przymocowanie
fotelika dziecięcego.
Mocowania ISOFIX
129
BEZPIECZEŃSTWO PASAŻERÓW
Aby wyłączyć przednią poduszkę powietrzną
pasażera, należy przeczytać rozdział
4 w części "MODE", a następnie w menu
"Poduszka powietrzna pasażera" wybrać OFF.
Kontrolka poduszki powietrznej w zestawie
wskaźników pali się przez cały okres jej
wyłączenia.
80
Funkcja uniemożliwia otwarcie bocznych
drzwi przesuwnych od wewnątrz.
Bezpieczeństwo dzieci
27
Page 19 of 186
4321
WPROWADZENI
E
17
Wprowadzenie

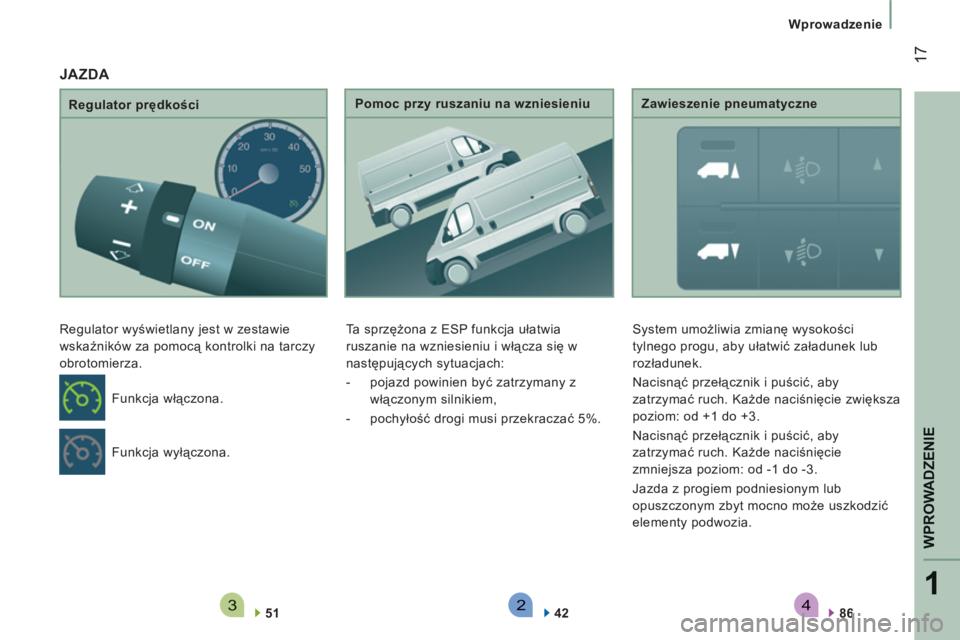

Regulator prędkości
Regulator wyświetlany jest w zestawie
wskaźników za pomocą kontrolki na tarczy
obrotomierza.
51
Pomoc przy ruszaniu na wzniesieniu
Ta sprzężona z ESP funkcja ułatwia
ruszanie na wzniesieniu i włącza się w
następujących sytuacjach:
- pojazd powinien być zatrzymany z
włączonym silnikiem,
- pochyłość drogi musi przekraczać 5%.
42
Zawieszenie pneumatyczne
System umożliwia zmianę wysokości
tylnego progu, aby ułatwić załadunek lub
rozładunek.
Nacisnąć przełącznik i puścić, aby
zatrzymać ruch. Każde naciśnięcie zwi
ększa
poziom: od +1 do +3.
Nacisnąć przełącznik i puścić, aby
zatrzymać ruch. Każde naciśnięcie
zmniejsza poziom: od -1 do -3.
Jazda z progiem podniesionym lub
opuszczonym zbyt mocno może uszkodzić
elementy podwozia.
86
Funkcja wyłączona. Funkcja włączona.
JAZDA
Page 20 of 186
222
18
Wprowadzenie

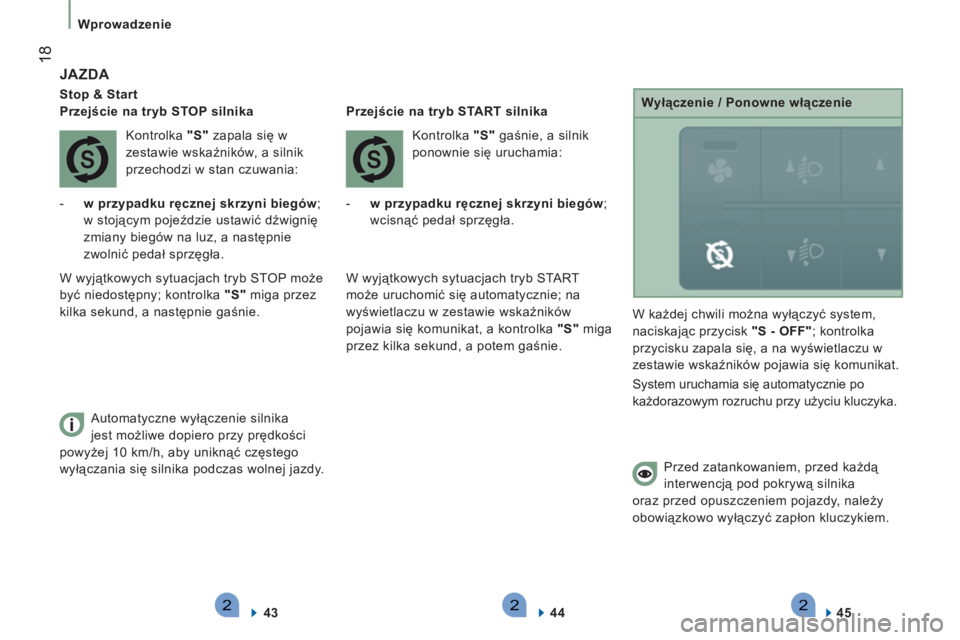

JAZDA
Stop & Start
Przejście na tryb STOP silnika
Kontrolka "S"
zapala się w
zestawie wskaźników, a silnik
przechodzi w stan czuwania:
- w przypadku ręcznej skrzyni biegów
;
w stojącym pojeździe ustawić dźwignię
zmiany biegów na luz, a następnie
zwolnić pedał sprzęgła.
Automatyczne wyłączenie silnika
jest możliwe dopiero przy prędkości
powyżej 10 km/h, aby uniknąć częstego
wyłączania się silnika podczas wolnej jazdy.
43 Kontrolka "S"
gaśnie, a silnik
ponownie się uruchamia:
Przejście na tryb START silnika
- w przypadku ręcznej skrzyni biegów
;
wcisnąć
pedał sprzęgła.
W wyjątkowych sytuacjach tryb STOP może
być niedostępny; kontrolka "S"
miga przez
kilka sekund, a następnie gaśnie.
W wyjątkowych sytuacjach tryb START
może uruchomić się automatycznie; na
wyświetlaczu w zestawie wskaźników
pojawia się komunikat, a kontrolka "S"
miga
przez kilka sekund, a potem gaśnie.
44 W każdej chwili można wyłączyć system,
naciskając przycisk "S - OFF"
; kontrolka
przycisku zapala się, a na wyświetlaczu w
zestawie wskaźników pojawia się komunikat.
System uruchamia się automatycznie po
każdorazowym rozruchu przy użyciu kluczyka.
Wyłączenie / Ponowne włączenie
Przed zatankowaniem, przed każdą
interwencją pod pokrywą silnika
oraz przed opuszczeniem pojazdy, należy
obowiązkowo wyłączyć zapłon kluczykiem.
45
