Page 41 of 186
39
2
GOTOWY DO DROG
I
Stanowisko kierowcy
LICZNIK SERWISOWY
Po włączeniu zapłonu na kilka sekund zapala
się klucz symbolizujący licznik serwisowy:
wyświetlacz informuje o zbliżaniu się
następnego przeglądu zgodnie z programem
"Producenta pojazdu" zdefi niowanym
w książce gwarancyjnej. Informacja
uzależniona jest od ilości kilometrów
przejechanych od poprzedniego przeglądu.
POTENCJOMETR OŚWIETLENIA
Potencjometr jest aktywny, jeżeli światła są
włączone. Kilka sekund później wyświetlacz powraca
do normalnej pracy.
Za pomocą tych przycisków można
ustawiać intensywność podświetlenia
zestawu wskaźników.
Istnieje możliwość ustawienia
8 poziomów. Naciśnięcie i przytrzymanie powoduje
powrót do ekranu początkowego.
Zapoznać się z rozdziałem 4 w części
"Tryb".
Obniżenie jakości oleju silnika
Migająca przez kilka sekund kontrolka
oraz komunikat na wyświetlaczu
(jeżeli samochód posiada tę
funkcję) po każdym uruchomieniu
samochodu, sygnalizują zużycie
oleju silnikowego. Jak najszybciej
przeprowadzić wymianę oleju
silnikowego.
Przypomnienie informacji o przeglądzie
W każdym momencie można otworzyć
funkcję wskaźników serwisowych naciskając
na krótko przycisk MODE.
Za pomocą strzałek góra/dół można
wyświetlić informacje o pozostałym
przebiegu do przeglądu i zużyciu oleju
silnikowego.
Ponowne naciśnięcie przycisku MODE
pozwala powrócić do pozostałych menu.
Menu...
Wybrać...
Powoduje...
12
Serwis Serwis
(km/mile
przed
wymianą) Wyświetlenie
kilometrów/mil
pozostałych
do kolejnej
wymiany
oleju.
Olej Wyświetlenie
poziomu oleju.
Zerowanie
Wyłączenie na stałe migającej kontrolki
może wykonać serwisant za pomocą
narzędzia diagnostycznego.
Czynności serwisowe każdego
przeglądu podane są w książce
gwarancyjnej, którą dostali Państwo
przy zakupie pojazdu. W przypadku silników 3,0 HDi, prędkość
obrotowa silnika zostaje ograniczona do
3000 obr/min, następnie do 1500 obr/min,
dopóki nie zostanie przeprowadzona wymiana.
Wykonać wymianę oleju silnikowego, aby
zapobiec uszkodzeniu silnika.
Druga kontrolka, sprzężona z
pierwszą, zapala się w zestawie
wskaźników jeżeli wymiana oleju
nie została przeprowadzona,
jeżeli zużycie oleju przekroczyło
kolejny poziom. Wykonać
wymianę oleju silnikowego, aby
zapobiec uszkodzeniu silnika,
zanim zapali się druga kontrolka.

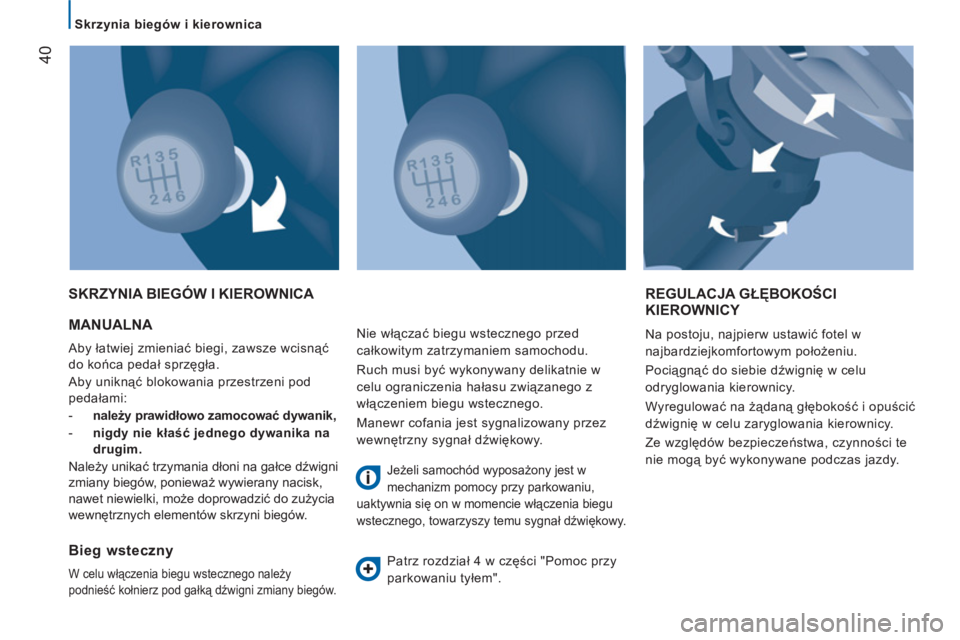

Page 42 of 186
40
Skrzynia biegów i kierownica
MANUALNA
Aby łatwiej zmieniać biegi, zawsze wcisnąć
do końca pedał sprzęgła.
Aby uniknąć blokowania przestrzeni pod
pedałami:
- należy prawidłowo zamocować dywanik,
- nigdy nie kłaść jednego dywanika na
drugim.
Należy unikać trzymania dłoni na gałce dźwigni
zmiany biegów, ponieważ wywierany nacisk,
nawet niewielki, może doprowadzić do zużycia
wewnętrznych elementów skrzyni biegów.
SKRZYNIA BIEGÓW I KIEROWNICA REGULACJA GŁĘBOKOŚCI KIEROWNICY
Na postoju, najpierw ustawić fotel w
najbardziejkomfortowym położeniu.
Pociągnąć do siebie dźwignię w celu
odryglowania kierownicy.
Wyregulować na żądaną głębokość i opuścić
dźwignię w celu zaryglowania kierownicy.
Ze względów bezpieczeństwa, czynności te
nie mogą być wykonywane podczas jazdy.
Bieg wsteczny
W celu włączenia biegu wstecznego należy
podnieść kołnierz pod gałką dźwigni zmiany biegów.
Nie włączać biegu wstecznego przed
całkowitym zatrzymaniem samochodu.
Ruch musi być wykonywany delikatnie w
celu ograniczenia hałasu związanego z
włączeniem biegu wstecznego.
Manewr cofania jest sygnalizowany przez
wewnętrzny sygnał dźwiękowy.
Jeżeli samochód wyposażony jest w
mechanizm pomocy przy parkowaniu,
uaktywnia się on w momencie włączenia biegu
wstecznego, towarzyszy temu sygnał dźwiękowy.
Patrz rozdział 4 w części "Pomoc przy
parkowaniu tyłem".

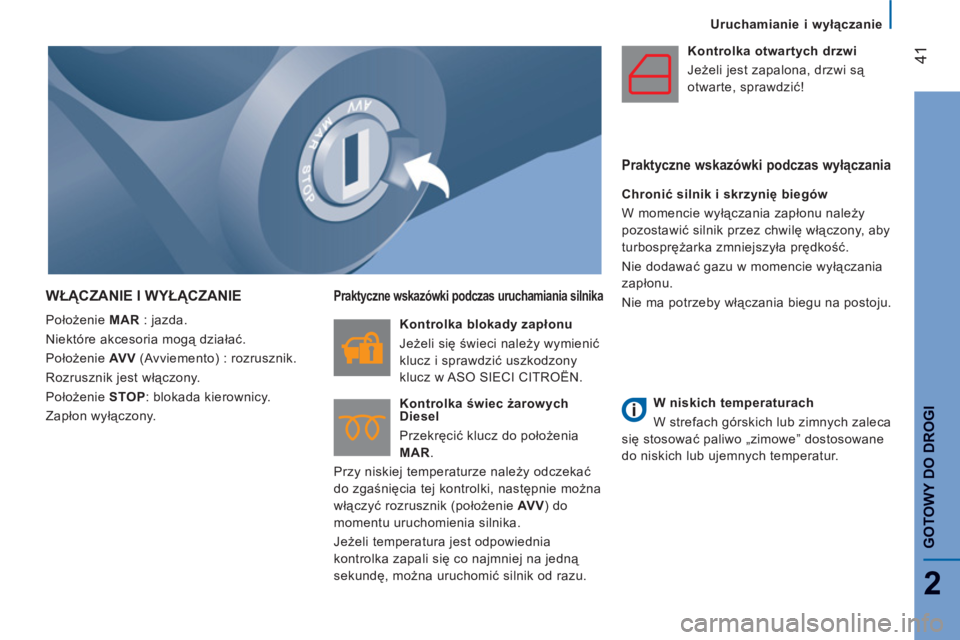

Page 43 of 186
41
2
GOTOWY DO DROG
I
Uruchamianie i wyłączanie
WŁĄCZANIE I WYŁĄCZANIE
Położenie MAR
: jazda.
Niektóre akcesoria mogą działać.
Położenie AV V
(Avviemento) : rozrusznik.
Rozrusznik jest włączony.
Położenie STOP
: blokada kierownicy.
Zapłon wyłączony.
Praktyczne wskazówki podczas uruchamiania silnika
Kontrolka blokady zapłonu
Jeżeli się świeci należy wymienić
klucz i sprawdzić uszkodzony
klucz w ASO SIECI CITROËN.
Kontrolka świec żarowych
Diesel
Przekręcić klucz do położenia
MAR
.
Przy niskiej temperaturze należy odczekać
do zgaśnięcia tej kontrolki, następnie można
włączyć rozrusznik (położenie AV V
) do
momentu uruchomienia silnika.
Jeżeli temperatura jest odpowiednia
kontrolka zapali się co najmniej na jedną
sekundę, można uruchomić silnik od razu.
Kontrolka otwartych drzwi
Jeżeli jest zapalona, drzwi są
otwarte, sprawdzić!
Praktyczne wskazówki podczas wyłączania
Chronić silnik i skrzynię biegów
W momencie wyłączania zapłonu należy
pozostawić silnik przez chwilę włączony, aby
turbosprężarka zmniejszyła prędkość.
Nie dodawać gazu w momencie wyłączania
zapłonu.
Nie ma potrzeby włączania biegu na postoju.
W niskich temperaturach
W strefach górskich lub zimnych zaleca
się stosować paliwo „zimowe” dostosowane
do niskich lub ujemnych temperatur.

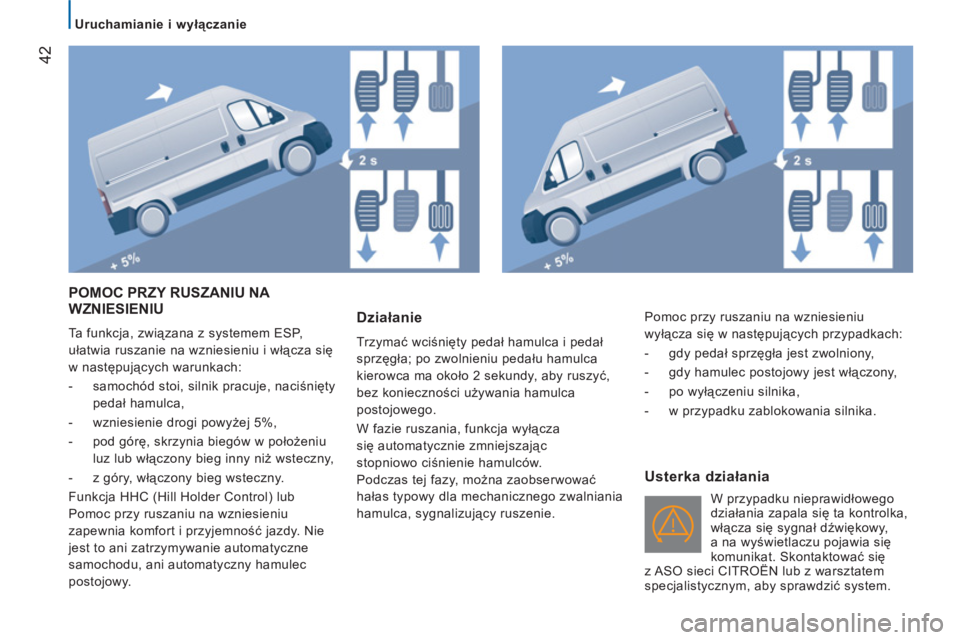

Page 44 of 186
42
Uruchamianie i wyłączanie
POMOC PRZY RUSZANIU NA
WZNIESIENIU
Ta funkcja, związana z systemem ESP,
ułatwia ruszanie na wzniesieniu i włącza się
w następujących warunkach:
- samochód stoi, silnik pracuje, naciśnięty
pedał hamulca,
- wzniesienie drogi powyżej 5%,
- pod górę, skrzynia biegów w położeniu
luz lub włączony bieg inny niż wsteczny,
- z góry, włączony bieg wsteczny.
Funkcja HHC (Hill Holder Control) lub
Pomoc przy ruszaniu na wzniesieniu
zapewnia komfort i przyjemność jazdy. Nie
jest to ani zatrzymywanie automatyczne
samochodu, ani automatyczny hamulec
postojowy. Działanie
Trzymać wciśnięty pedał hamulca i pedał
sprzęgła; po zwolnieniu pedału hamulca
kierowca ma około 2 sekundy, aby ruszyć,
bez konieczności używania hamulca
postojowego.
W fazie ruszania, funkcja wyłącza
się automatycznie zmniejszając
stopniowo ciśnienie hamulców.
Podczas tej fazy, można zaobserwować
hałas typowy dla mechanicznego zwalniania
hamulca, sygnalizujący ruszenie.
Usterka działania
W przypadku nieprawidłowego
działania zapala się ta kontrolka,
włącza się sygnał dźwiękowy,
a na wyświetlaczu pojawia się
komunikat. Skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym, aby sprawdzić system. Pomoc przy ruszaniu na wzniesieniu
wyłącza się w następujących przypadkach:
- gdy pedał sprzęgła jest zwolniony,
- gdy hamulec postojowy jest włączony,
- po wyłączeniu silnika,
- w przypadku zablokowania silnika.

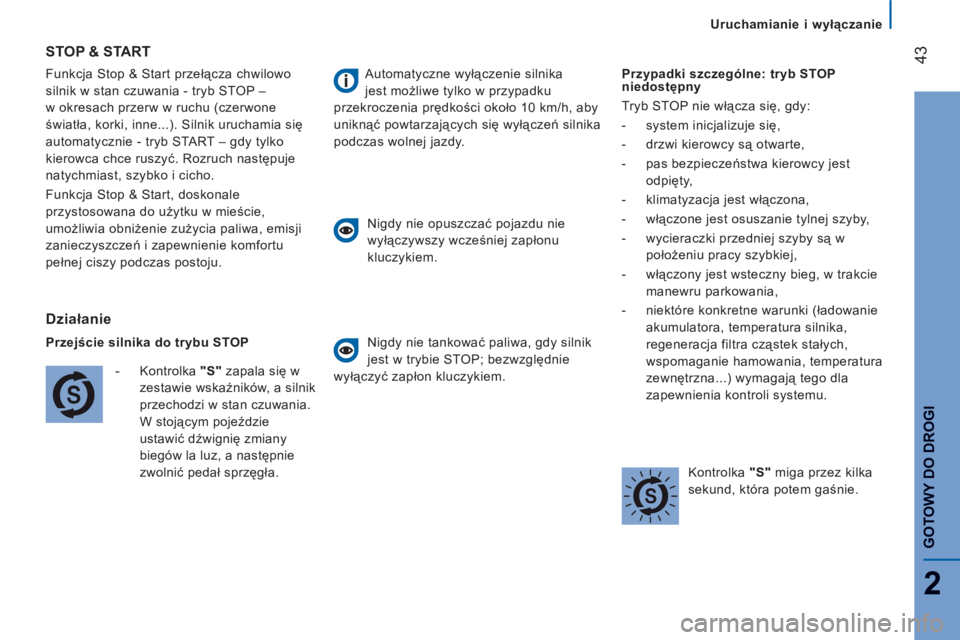

Page 45 of 186
43
2
GOTOWY DO DROG
I
Uruchamianie i wyłączanie
Funkcja Stop & Start przełącza chwilowo
silnik w stan czuwania - tryb STOP –
w okresach przerw w ruchu (czerwone
światła, korki, inne...). Silnik uruchamia się
automatycznie - tryb START – gdy tylko
kierowca chce ruszyć. Rozruch następuje
natychmiast, szybko i cicho.
Funkcja Stop & Start, doskonale
przystosowana do użytku w mieście,
umożliwia obniżenie zużycia paliwa, emisji
zanieczyszczeń i zapewnienie komfortu
pełnej ciszy podczas postoju.
STOP & START
Działanie
Przejście silnika do trybu STOP
- Kontrolka "S"
zapala się w
zestawie wskaźników, a silnik
przechodzi w stan czuwania.
W stojącym pojeździe
ustawić dźwignię zmiany
biegów la luz, a następnie
zwolnić pedał sprzęgła.
Automatyczne wyłączenie silnika
jest możliwe tylko w przypadku
przekroczenia prędkości około 10 km/h, aby
uniknąć powtarzających się wyłączeń silnika
podczas wolnej jazdy.
Nigdy nie opuszczać pojazdu nie
wyłączywszy wcześniej zapłonu
kluczykiem.
Nigdy nie tankować paliwa, gdy silnik
jest w trybie STOP; bezwzględnie
wyłączyć zapłon kluczykiem.
Przypadki szczególne: tryb STOP
niedostępny
Tryb STOP nie włą
cza się, gdy:
- system inicjalizuje się,
- drzwi kierowcy są otwarte,
- pas bezpieczeństwa kierowcy jest
odpięty,
- klimatyzacja jest włączona,
- włączone jest osuszanie tylnej szyby,
- wycieraczki przedniej szyby są w
położeniu pracy szybkiej,
- włączony jest wsteczny bieg, w trakcie
manewru parkowania,
- niektóre konkretne warunki (ładowanie
akumulatora, temperatura silnika,
regeneracja filtra cząstek stałych,
wspomaganie hamowania, temperatura
zewnętrzna...) wymagają tego dla
zapewnienia kontroli systemu.
Kontrolka "S"
miga przez kilka
sekund, która potem gaśnie.

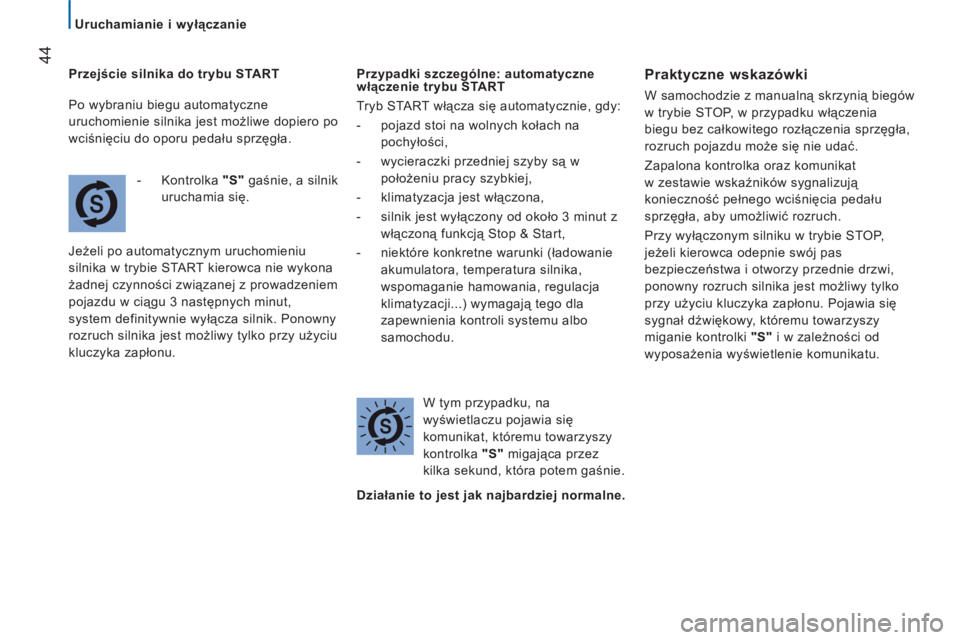

Page 46 of 186
44
Uruchamianie i wyłączanie
Przejście silnika do trybu START
- Kontrolka "S"
gaśnie, a silnik
uruchamia się.
Jeżeli po automatycznym uruchomieniu
silnika w trybie START kierowca nie wykona
żadnej czynności związanej z prowadzeniem
pojazdu w ciągu 3 następnych minut,
system definitywnie wyłącza silnik. Ponowny
rozruch silnika jest możliwy tylko przy użyciu
kluczyka zapłonu.
Przypadki szczególne: automatyczne
włączenie trybu START
Tryb START włącza się automatycznie, gdy:
- pojazd stoi na wolnych kołach na
pochyłości,
- wycieraczki przedniej szyby są w
położeniu pracy szybkiej,
- klimatyzacja jest włączona,
- silnik jest wyłączony od około 3 minut z
włączoną funkcją Stop & Start,
- niektóre konkretne warunki (ładowanie
akumulatora, temperatura silnika,
wspomaganie hamowania, regulacja
klimatyzacji...) wymagają tego dla
zapewnienia kontroli systemu albo
samochodu.
W tym przypadku, na
wyświetlaczu pojawia się
komunikat, któremu towarzyszy
kontrolka "S"
migająca przez
kilka sekund, która potem gaśnie.
Praktyczne wskazówki
W samochodzie z manualną skrzynią biegów
w trybie STOP, w przypadku włączenia
biegu bez całkowitego rozłączenia sprzęgła,
rozruch pojazdu może się nie udać.
Zapalona kontrolka oraz komunikat
w zestawie wskaźników sygnalizują
konieczność pełnego wciśnięcia pedału
sprzęgła, aby umożliwić rozruch.
Przy wyłączonym silniku w trybie STOP,
jeżeli kierowca odepnie swój pas
bezpieczeństwa i otworzy przednie drzwi,
ponowny rozruch silnika jest możliwy tylko
przy użyciu kluczyka zapłonu. Pojawia się
sygnał dźwiękowy, któremu towarzyszy
miganie kontrolki "S"
i w zależności od
wyposażenia wyświetlenie komunikatu.
Działanie to jest jak najbardziej normalne.
Po wybraniu biegu automatyczne
uruchomienie silnika jest możliwe dopiero po
wciśnięciu do oporu pedału sprzęgła.
Page 47 of 186
45
2
GOTOWY DO DROG
I
Uruchamianie i wyłączanie
Wyłączenie
W dowolnym momencie nacisnąć przycisk
"S- OFF",
aby wyłączyć system.
Sygnalizuje to zapalenie kontrolki
przełącznika, któremu towarzyszy komunikat
na wyświetlaczu zestawu wskaźników.
Jeżeli wyłączenie nastąpiło w
trybie STOP, silnik uruchamia się
natychmiast.
Trzeba wyłączyć system Stop & Start,
aby umożliwić nieprzerwane działanie
klimatyzacji.
Kontrolka sterowania pozostaje zapalona.
Ponowne włączenie
Nacisnąć ponownie przycisk "S -OFF"
.
System znów jest aktywny; zgaśnięcie
kontrolki przełącznika i pojawienie się
komunikatu na wyświetlaczu zestawu
wskaźników potwierdzają włączenie.
Usterka działania
W przypadku usterki, system
Stop & Start wyłącza się i
zapala się kontrolka serwisowa,
której towarzyszy komunikat na
wyświetlaczu zestawu wskaźników.
Przeprowadzić kontrolę w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.
W przypadku usterki w trybie STOP, można
ponownie uruchomić silnik wciskając do
oporu pedał sprzęgła lub przestawiając
dźwignię zmiany biegów na "luz".
Obsługa serwisowa
Przed każdą interwencją pod maską
silnika, należy bezwzględnie wyłączyć
zapłon kluczykiem, aby uniknąć ryzyka
obrażeń związanego z automatycznym
włączeniem trybu START.
System ten wymaga akumulatora o
specjalnym wykonaniu i parametrach
(nr referencyjne dostępne w sieci CITROËN
lub w warsztat specjalistyczny).
Montaż akumulatora niezalecanego przez
CITROËN wiąże się z ryzykiem wadliwego
działania systemu.
Patrz rubryka 8 w części "Akumulator".
Stop & Start wykorzystuje
zaawansowaną technologię. Każda
interwencja wymaga szczególnych
kwalifikacji, jakie zapewnia Państwu sieć
serwisowa CITROËN.
Page 48 of 186
46

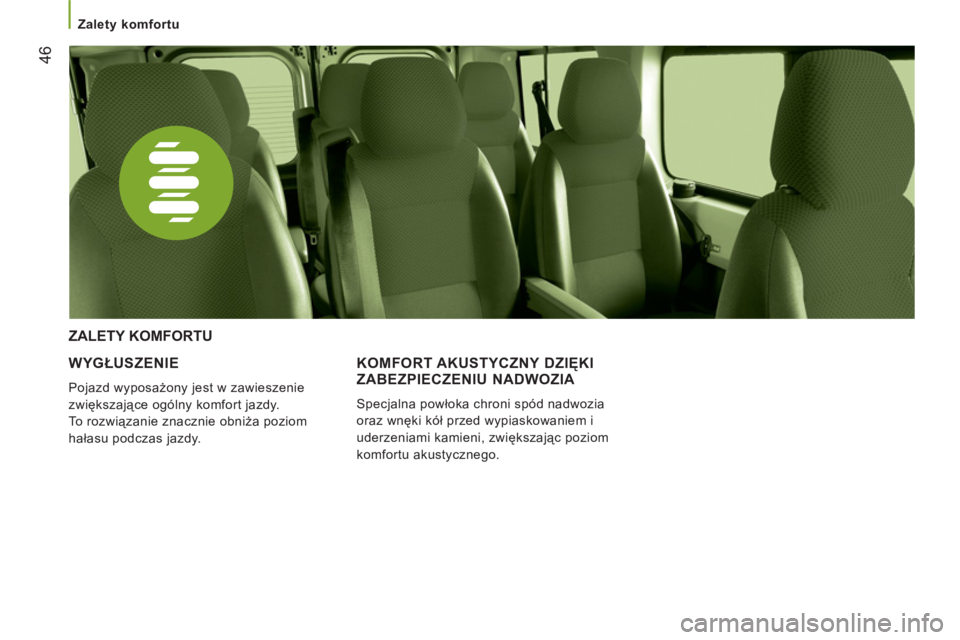

Zalety komfortu
WYGŁUSZENIE
Pojazd wyposażony jest w zawieszenie
zwiększające ogólny komfort jazdy.
To rozwiązanie znacznie obniża poziom
hałasu podczas jazdy.
ZALETY KOMFORTU
KOMFORT AKUSTYCZNY DZIĘKI
ZABEZPIECZENIU NADWOZI
A
Specjalna powłoka chroni spód nadwozia
oraz wnęki kół przed wypiaskowaniem i
uderzeniami kamieni, zwiększając poziom
komfortu akustycznego.
Page 49 of 186
47
3
ERGONOMIA I KOMFOR
T
PRZEŁĄCZNIK OŚWIETLENIA
Wybór wykonywany jest poprzez obrót
białego oznaczenia na pierścieniu.
Kierunkowskazy (zielone migacze)
Lewy : w dół.
Prawy : do góry.
PRZEŁĄCZNIKI PRZY KIEROWNICY
Wszystkie światła wyłączone
Światła mi
jania / światła drogowe włączone
Zmiana światła mi
jania / światładrogowe
Pociągnąć przełącznik mocno do siebie.
Mignięcie światłami
Pociągnąć przełącznik do siebie bez
względu na położenie pierścienia.
Lampy mgielne (przednie)
Światła przeciwm
gielne (tylne)
Jeżeli samochód wyposażony jest w lampy
mgielne i światła przeciwmgielne to działają
one razem ze światłami mijania i światłami
drogowymi.
Nacisnąć na jeden z przełączników w celu
włączenia świateł.
Światła przeciwmgielne mogą być
stosowane jedynie podczas mgły lub
kiedy pada śnieg.
Przy ładnej lub deszczowej pogodzie,
zarówno w dzień jak i w nocy, światła
przeciwmgielne tylne oślepiają i z tego
powodu nie wolno ich używać.
Nie zapomnijcie ich wyłączyć gdy nie są już
potrzebne.
Funkcja "autostrada"
Pociągnąć przełącznik do kierownicy nie
przekraczając punktu oporu; wybrany
kierunkowskaz zamiga 5 razy. Przełączniki przy kierownicy
Page 50 of 186

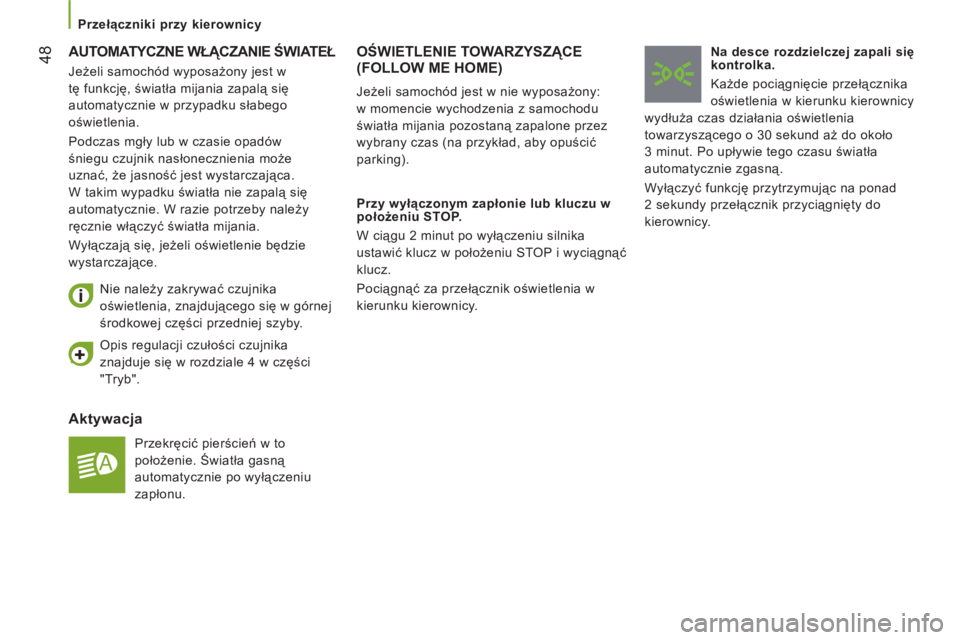

48 AUTOMATYCZNE WŁĄCZANIE ŚWIATEŁ
Akt
ywacja
Przekręcić pierścień w to
położenie. Światła gasną
automatycznie po wyłączeniu
zapłonu.
Nie należy zakrywać czujnika
oświetlenia, znajdującego się w górnej
środkowej części przedniej szyby.
OŚWIETLENIE TOWARZYSZĄCE (FOLLOW ME HOME)
Przy wyłączonym zapłonie lub kluczu w
położeniu STOP.
W ciągu 2 minut po wyłączeniu silnika
ustawić klucz w położeniu STOP i wyciągnąć
klucz.
Pociągnąć za przełącznik oświetlenia w
kierunku kierownicy.
Na desce rozdzielczej zapali się
kontrolka.
Każde pociągnięcie przełącznika
oświetlenia w kierunku kierownicy
wydłuża czas działania oświetlenia
towarzyszącego o 30 sekund aż do około
3 minut. Po upływie tego czasu światła
automatycznie zgasną.
Wyłączyć funkcję przytrzymując na ponad
2 sekundy przełącznik przyciągnięty do
kierownicy.
Jeżeli samochód jest w nie wyposażony:
w momencie wychodzenia z samochodu
światła mijania pozostaną zapalone przez
wybrany czas (na przykład, aby opuścić
parking).
Opis regulacji czułości czujnika
znajduje się w rozdziale 4 w części
"Tryb".
Jeżeli samochód wyposażony jest w
tę funkcję, światła mijania zapalą się
automatycznie w przypadku słabego
oświetlenia.
Podczas mgły lub w czasie opadów
śniegu czujnik nasłonecznienia może
uznać, że jasność jest wystarczająca.
W takim wypadku światła nie zapalą się
automatycznie. W razie potrzeby należy
ręcznie włączyć światła mijania.
Wyłączają się, jeżeli oświetlenie będzie
wystarczające.
Przełączniki przy kierownicy
