CITROEN JUMPER 2014 Kezelési útmutató (in Hungarian)

139
7
ELLENŐRZÉSEK
Folyadékszintek

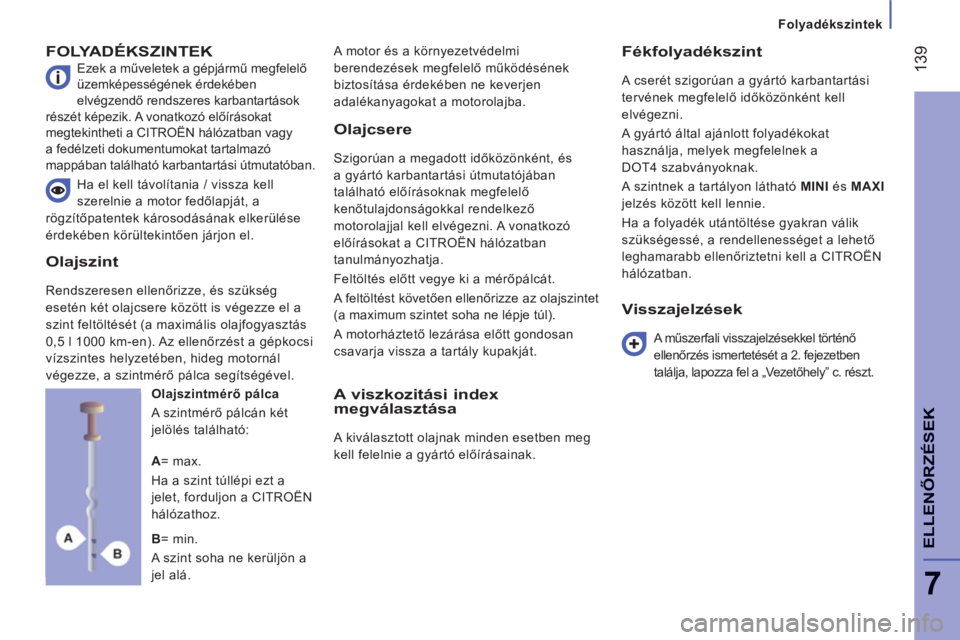

FOLYADÉKSZINTEK
Ezek a műveletek a gépjármű megfelelő
üzemképességének érdekében
elvégzendő rendszeres karbantartások
részét képezik. A vonatkozó előírásokat
megtekintheti a CITROËN hálózatban vagy
a fedélzeti dokumentumokat tartalmazó
mappában található karbantartási útmutatóban. A motor és a környezetvédelmi
berendezések megfelelő működésének
biztosítása érdekében ne keverjen
adalékanyagokat a motorolajba.
Fékfolyadékszint

A cserét szigorúan a gyártó karbantartási
tervének megfelelő időközönként kell
elvégezni.
A gyártó által ajánlott folyadékokat
használja, melyek megfelelnek a
DOT4 szabványoknak.
A szintnek a tartályon látható MINI
és MAXI
jelzés között kell lennie.
Ha a folyadék utántöltése gyakran válik
szükségessé, a rendellenességet a lehető
leghamarabb ellenőriztetni kell a CITROËN
hálózatban.
Ha el kell távolítania / vissza kell
szerelnie a motor fedőlapját, a
rögzítőpatentek károsodásának elkerülése
érdekében körültekintően járjon el.

Olajszintmérő pálca
A szintmérő pálcán két
jelölés található:

Olajcsere

Szigorúan a megadott időközönként, és
a gyártó karbantartási útmutatójában
található előírásoknak megfelelő
kenőtulajdonságokkal rendelkező
motorolajjal kell elvégezni. A vonatkozó
előírásokat a CITROËN hálózatban
tanulmányozhatja.
Feltöltés előtt vegye ki a mérőpálcát.
A feltöltést követően ellenőrizze az olajszintet
(a maximum szintet soha ne lépje túl).
A motorháztető lezárása előtt gondosan
csavarja vissza a tartály kupakját.


A viszkozitási index megválasztása

A kiválasztott olajnak minden esetben meg
kell felelnie a gyártó előírásainak.
Visszajelzések

A műszerfali visszajelzésekkel történő
ellenőrzés ismertetését a 2. fejezetben
találja, lapozza fel a „Vezetőhely” c. részt.

A
= max.
Ha a szint túllépi ezt a
jelet, forduljon a CITROËN
hálózathoz.

B
= min.
A szint soha ne kerüljön a
jel alá.
Olajszint
Rendszeresen ellenőrizze, és szükség
esetén két olajcsere között is végezze el a
szint feltöltését (a maximális olajfogyasztás
0,5 l 1000 km-en). Az ellenőrzést a gépkocsi
vízszintes helyzetében, hideg motornál
végezze, a szintmérő pálca segítségével.

14
0


Folyadékszintek

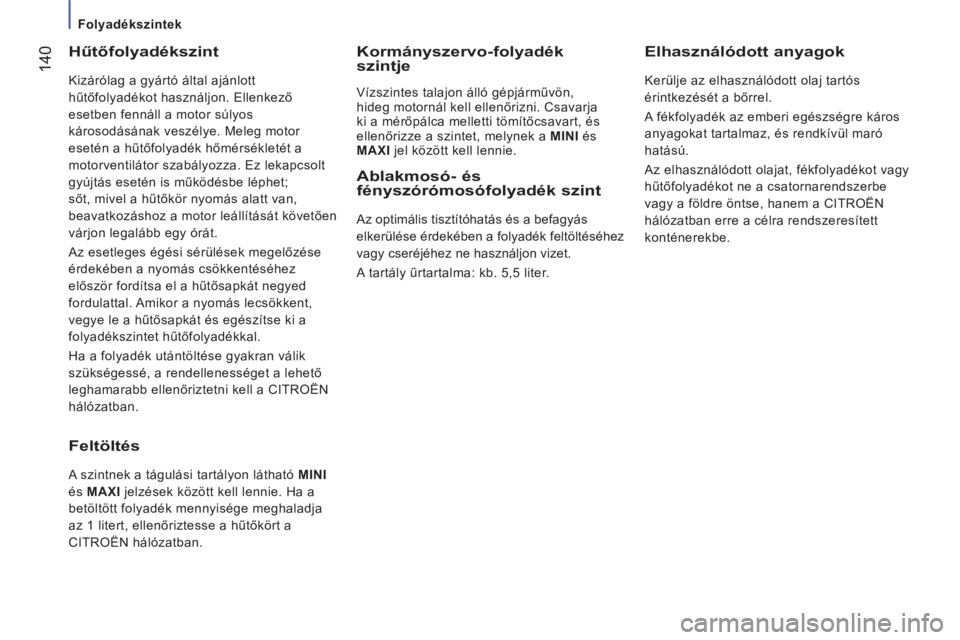

Hűtőfolyadékszint

Kizárólag a gyártó által ajánlott
hűtőfolyadékot használjon. Ellenkező
esetben fennáll a motor súlyos
károsodásának veszélye. Meleg motor
esetén a hűtőfolyadék hőmérsékletét a
motorventilátor szabályozza. Ez lekapcsolt
gyújtás esetén is működésbe léphet;
sőt, mivel a hűtőkör nyomás alatt van,
beavatkozáshoz a motor leállítását követően
várjon legalább egy órát.
Az esetleges égési sérülések megelőzése
érdekében a nyomás csökkentéséhez
először fordítsa el a hűtősapkát negyed
fordulattal. Amikor a nyomás lecsökkent,
vegye le a hűtősapkát és egészítse ki a
folyadékszintet hűtőfolyadékkal.
Ha a folyadék utántöltése gyakran válik
szükségessé, a rendellenességet a lehető
leghamarabb ellenőriztetni kell a CITROËN
hálózatban.
Kormányszervo-folyadék
szintje
Vízszintes talajon álló gépjárművön,
hideg motornál kell ellenőrizni. Csavarja
ki a mérőpálca melletti tömítőcsavart, és
ellenőrizze a szintet, melynek a MINI
és
MAXI
jel között kell lennie.


Elhasználódott anyagok

Kerülje az elhasználódott olaj tartós
érintkezését a bőrrel.
A fékfolyadék az emberi egészségre káros
anyagokat tartalmaz, és rendkívül maró
hatású.
Az elhasználódott olajat, fékfolyadékot vagy
hűtőfolyadékot ne a csatornarendszerbe
vagy a földre öntse, hanem a CITROËN
hálózatban erre a célra rendszeresített
konténerekbe.


Feltöltés

A szintnek a tágulási tartályon látható MINI
és MAXI
jelzések között kell lennie. Ha a
betöltött folyadék mennyisége meghaladja
az 1 litert, ellenőriztesse a hűtőkört a
CITROËN hálózatban.
Ablakmosó- ésfényszórómosófolyadék szint

Az optimális tisztítóhatás és a befagyás
elkerülése érdekében a folyadék feltöltéséhez
vagy cseréjéhez ne használjon vizet.
A tartály űrtartalma: kb. 5,5 liter.

14
1
7
ELLENŐRZÉSEK



Ellenőrzések
ELLENŐRZÉSEK
Légszűrő és utastéri szűrő

A beszennyeződött utastéri szűrő miatt
csökkenhet a légkondicionáló rendszer
teljesítménye és kellemetlen szagok
keletkezhetnek. A fenti elemek cseréjének
időszakiságára vonatkozó információkat a
karbantartási útmutatóban találja.
Ha a környezeti viszonyok (poros levegő, stb.)
és a használati körülmények (városi
forgalom, stb.) indokolják, gyakrabban
hajtsa végre a cserét. 7. fejezet, „Motortér”
c. rész.
Mechanikus sebességváltó

A szintet a gyártó karbantartási
ütemtervének megfelelően ellenőriztesse.
A legfontosabb folyadékszintek és
bizonyos alkatrészek - a gyártó
karbantartási terve szerinti - ellenőrzésének
elvégzéséhez tanulmányozza a gépjárműve
motortípusára vonatkozó oldalakat a
szervizfüzetben.
Kizárólag a CITROËN által ajánlott, vagy
azokkal azonos minőségi mutatókkal és
műszaki jellemzőkkel rendelkező termékeket
használjon.
A fékrendszerhez hasonlóan fontos
szerkezeti egységek optimális működésének
érdekében a CITROËN válogatott, speciális
termékek használatát javasolja.
Az elektromos berendezések károsodásának
elkerülése érdekében a motortér tisztításához
tilos magas nyomású vízsugarat használni.
Túl hosszú parkolófékkar-út vagy a rendszer
hatékonyságának csökkenése esetén a
két időszakos vizsgálat között is el kell
végeztetni a beállítást.
Ellenőriztesse a rendszert a CITROËN

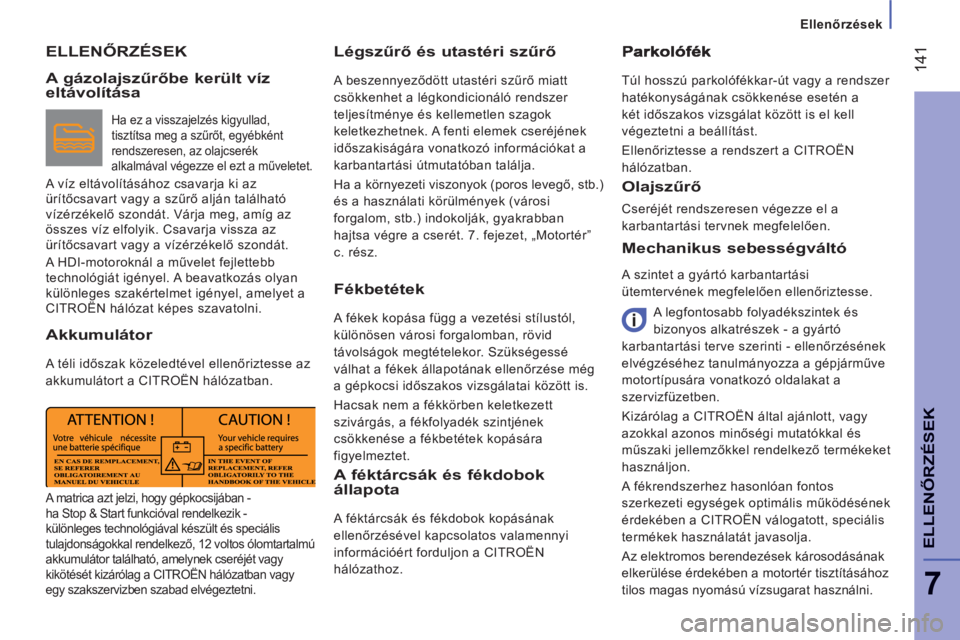

hálózatban. A gázolajszűrőbe került víz eltávolítása

Ha ez a visszajelzés kigyullad,
tisztítsa meg a szűrőt, egyébként
rendszeresen, az olajcserék
alkalmával végezze el ezt a műveletet.

A víz eltávolításához csavarja ki az
ürítőcsavart vagy a szűrő alján található
vízérzékelő szondát. Várja meg, amíg az
összes víz elfolyik. Csavarja vissza az
ürítőcsavart vagy a vízérzékelő szondát.
A HDI-motoroknál a művelet fejlettebb
technológiát igényel. A beavatkozás olyan
különleges szakértelmet igényel, amelyet a
CITROËN hálózat képes szavatolni.
Akkumulátor

A téli időszak közeledtével ellenőriztesse az
akkumulátort a CITROËN hálózatban.


Fékbetétek

A fékek kopása függ a vezetési stílustól,
különösen városi forgalomban, rövid
távolságok megtételekor. Szükségessé
válhat a fékek állapotának ellenőrzése még
a gépkocsi időszakos vizsgálatai között is.
Hacsak nem a fékkörben keletkezett
szivárgás, a fékfolyadék szintjének
csökkenése a fékbetétek kopására
figyelmeztet.


A féktárcsák és fékdobok állapota

A féktárcsák és fékdobok kopásának
ellenőrzésével kapcsolatos valamennyi
információért forduljon a CITROËN
hálózathoz.
Olajszűrő

Cseréjét rendszeresen végezze el a
karbantartási tervnek megfelelően.

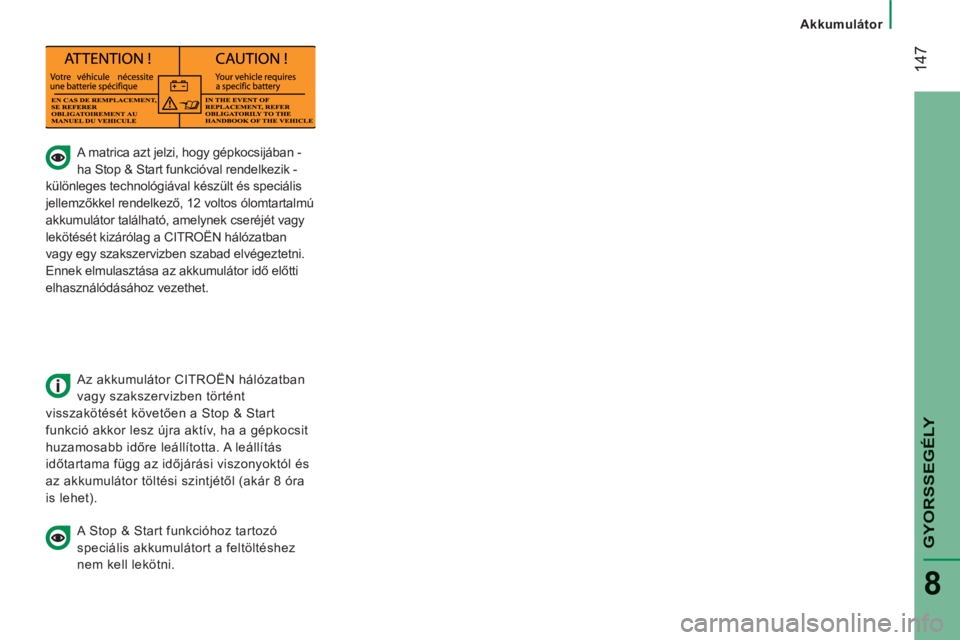

A matrica azt jelzi, hogy gépkocsijában -
ha Stop & Start funkcióval rendelkezik -
különleges technológiával készült és speciális
tulajdonságokkal rendelkező, 12 voltos ólomtartalmú
akkumulátor található, amelynek cseréjét vagy
kikötését kizárólag a CITROËN hálózatban vagy
egy szakszervizben szabad elvégeztetni.

142


Ellenőrzések

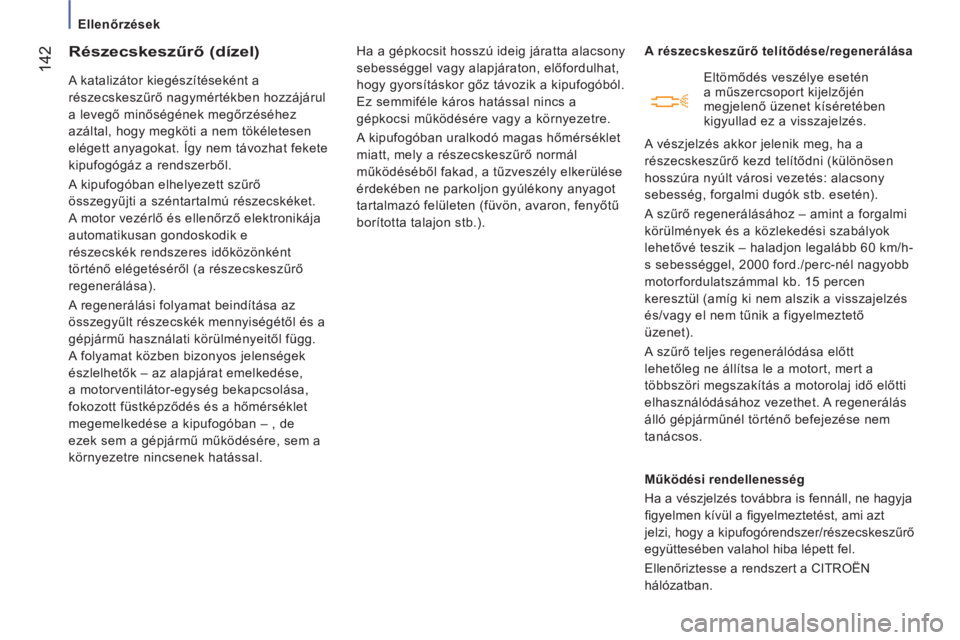

Részecskeszűrő (dízel)

A katalizátor kiegészítéseként a
részecskeszűrő nagymértékben hozzájárul
a levegő minőségének megőrzéséhez
azáltal, hogy megköti a nem tökéletesen
elégett anyagokat. Így nem távozhat fekete
kipufogógáz a rendszerből.
A kipufogóban elhelyezett szűrő
összegyűjti a széntartalmú részecskéket.
A motor vezérlő és ellenőrző elektronikája
automatikusan gondoskodik e
részecskék rendszeres időközönként
történő elégetéséről (a részecskeszűrő
regenerálása).
A regenerálási folyamat beindítása az
összegyűlt részecskék mennyiségétől és a
gépjármű használati körülményeitől függ.
A folyamat közben bizonyos jelenségek
észlelhetők – az alapjárat emelkedése,
a motorventilátor-egység bekapcsolása,
fokozott füstképződés és a hőmérséklet
megemelkedése a kipufogóban – , de
ezek sem a gépjármű működésére, sem a
környezetre nincsenek hatással. Ha a gépkocsit hosszú ideig járatta alacsony
sebességgel vagy alapjáraton, előfordulhat,
hogy gyorsításkor gőz távozik a kipufogóból.
Ez semmiféle káros hatással nincs a
gépkocsi működésére vagy a környezetre.
A kipufogóban uralkodó magas hőmérséklet
miatt, mely a részecskeszűrő normál
működéséből fakad, a tűzveszély elkerülése
érdekében ne parkoljon gyúlékony anyagot
tartalmazó felületen (füvön, avaron, fenyőt
ű
borította talajon stb.).
A részecskeszűrő telítődése/regenerálása

Működési rendellenesség
Ha a vészjelzés továbbra is fennáll, ne hagyja
fi gyelmen kívül a fi gyelmeztetést, ami azt
jelzi, hogy a kipufogórendszer/részecskeszűrő
együttesében valahol hiba lépett fel.
Ellenőriztesse a rendszert a CITROËN
hálózatban.
Eltömődés veszélye esetén
a műszercsoport kijelzőjén
megjelenő üzenet kíséretében
kigyullad ez a visszajelzés.
A vészjelzés akkor jelenik meg, ha a
részecskeszűrő kezd telítődni (különösen
hosszúra nyúlt városi vezetés: alacsony
sebesség, forgalmi dugók stb. esetén).
A s zűrő regenerálásához – amint a forgalmi
körülmények és a közlekedési szabályok
lehetővé teszik – haladjon legalább 60 km/h-
s sebességgel, 2000 ford./perc-nél nagyobb
motorfordulatszámmal kb. 15 percen
keresztül (amíg ki nem alszik a visszajelzés
és/vagy el nem tűnik a figyelmeztető
üzenet).
A s zűrő teljes regenerálódása előtt
lehetőleg ne állítsa le a motort, mert a
többszöri megszakítás a motorolaj idő előtti
elhasználódásához vezethet. A regenerálás
álló gépjárműnél történő befejezése nem
tanácsos.

14
3
7
ELLENŐRZÉSEK

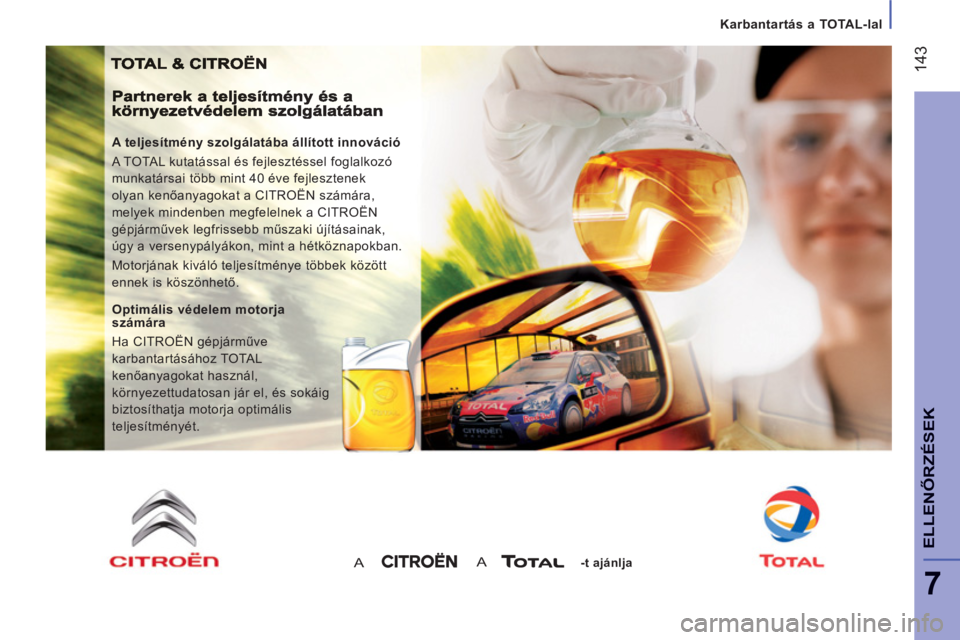

Karbantartás a TOTAL-lal


A teljesítmény szolgálatába állított innováció
A TOTAL kutatással és fejlesztéssel foglalkozó
munkatársai több mint 40 éve fejlesztenek
olyan kenőanyagokat a CITROËN számára,
melyek mindenben megfelelnek a CITROËN
gépjárművek legfrissebb műszaki újításainak,
úgy a versenypályákon, mint a hétköznapokban.
Motorjának kiváló teljesítménye többek között
ennek is köszönhető.

Optimális védelem motorja
számára
Ha CITROËN gépjárműve
karbantartásához TOTAL
kenőanyagokat használ,
környezettudatosan jár el, és sokáig
biztosíthatja motorja optimális
teljesítményét.
-t ajánlja

AA

144


Üzemanyag


Minimális üzemanyagszint

Amikor a tartályban található
üzemanyag mennyisége eléri
az E
(Empty - üres) szintet, a
visszajelzés villogni kezd. A
gépjármű hatótávolsága ekkor a közlekedési
helyzettől, a motor típusától és az út
sajátosságaitól függően kb.
50 km
. Az
üzemanyag teljes kifogyása előtt, a lehető
leghamarabb tankoljon. Az üzemanyag feltöltését mindig álló
motornál
kell végezni.


- Nyissa ki a tanksapkafedelet.

- Egyik kezével fogja meg a tanksapkát.

- A másik kezével illessze be a kulcsot,
és fordítsa el az óramutató járásával
ellentétes irányba.

- Csavarja le a tanksapkát, és akassza fel
a tanksapkafedél belső oldalán található
horogra.
A felhasználható üzemanyag típusát a
tanksapkafedél belső oldalára ragasztott
címkén találja.
Az üzemanyagtartály teljes feltöltését
az üzemanyagtöltő pisztoly harmadik,
automatikus leállását követően feltétlenül
fejezze be. Több üzemanyag betöltése
működési rendellenességhez vezethet.
Az üzemanyagtartály térfogata kb. 90
liter.


- Az üzemanyagtartály feltöltését követően
zárja vissza a tanksapkát, majd zárja le
a tanksapkafedelet.

ÜZEMANYAG-ELLÁTÁS
MEGSZAKÍTÁSA

Jelentősebb ütközés esetén a berendezés
automatikusan megszakítja a motor
üzemanyag-ellátását, illetve a gépjármű
elektromos tápellátását.
A TARTÁLY FELTÖLTÉSE

A fentiektől eltérő űrtartalmú, 60 és
125 literes üzemanyagtartályok is
kaphatók. Ellenőrizze, hogy nincs-e üzemanyagszag
vagy szivárgásra utaló jel a gépjármű
közelében.
Az üzemanyag-ellátás visszaállításához
nyomja meg:


- a kesztyűtartó alatt található első
gombot,





- a vezetőoldali padlólemez alatti
akkumulátor-rekeszben található
második gombot.


Alacsony hőmérséklet esetén
Hegyvidéken és/vagy hideg övezetben
javasolt "téli", alacsony vagy negatív
hőmérsékleti viszonyokhoz kifejlesztett
üzemanyagot használni.





Stop & Start funkcióval szerelt
gépkocsit soha ne tankoljon STOP
üzemmódban lévő motorral. Feltétlenül
vegye le a gyújtást a kulccsal.

14
5
GYORSSEGÉLY
8

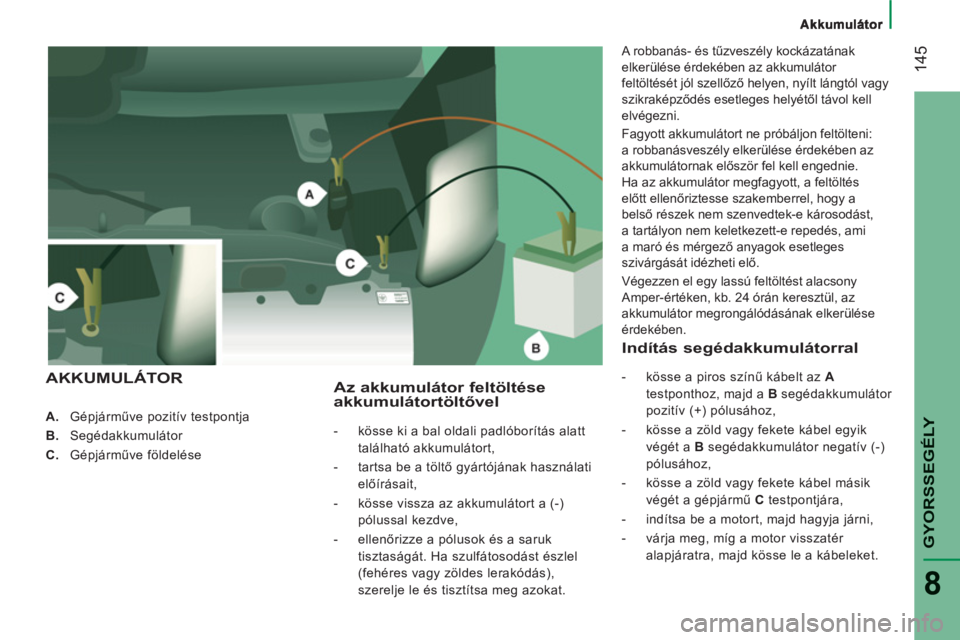

A.
Gépjárműve pozitív testpontja

B.
Segédakkumulátor

C.
Gépjárműve földelése



Az akkumulátor feltöltése akkumulátortöltővel



- kösse ki a bal oldali padlóborítás alatt
található akkumulátort,

- tartsa be a töltő gyártójának használati
előírásait,

- kösse vissza az akkumulátort a (-)
pólussal kezdve,

- ellenőrizze a pólusok és a saruk
tisztaságát. Ha szulfátosodást észlel
(fehéres vagy zöldes lerakódás),
szerelje le és tisztítsa meg azokat.
A robbanás- és tűzveszély kockázatának
elkerülése érdekében az akkumulátor
feltöltését jól szellőző helyen, nyílt lángtól vagy
szikraképződés esetleges helyétől távol kell
elvégezni.
Fagyott akkumulátort ne próbáljon feltölteni:
a robbanásveszély elkerülése érdekében az
akkumulátornak először fel kell engednie.
Ha az akkumulátor megfagyott, a feltöltés
előtt ellenőriztesse szakemberrel, hogy a
belső részek nem szenvedtek-e károsodást,
a tartályon nem keletkezett-e repedés, ami
a maró és mérgező anyagok esetleges
szivárgását idézheti elő.
Végezzen el egy lassú feltöltést alacsony
Amper-értéken, kb. 24 órán keresztül, az
akkumulátor megrongálódásának elkerülése
érdekében.

AKKUMULÁTORIndítás se
gédakkumulátorral


- kösse a piros színű kábelt az A
testponthoz, majd a B
segédakkumulátor
pozitív (+) pólusához,

- kösse a zöld vagy fekete kábel egyik
végét a B
segédakkumulátor negatív (-)
pólusához,

- kösse a zöld vagy fekete kábel másik
végét a gépjármű C
testpontjára,

- indítsa be a motort, majd hagyja járni,

- várja meg, míg a motor visszatér
alapjáratra, majd kösse le a kábeleket.

14
6

Hozzáférés a negatív pólushoz

A negatív pólushoz (-) való hozzáféréshez
nyomja meg a 2
gombot, majd húzza meg
az 1
csatlakozót.

Ha a gépkocsit egy hónapnál hosszabb
ideig nem használja, tanácsos az
akkumulátor (-) pólusát lekötni.
Az akkumulátortöltési eljárás leírását csak
jelzésként adjuk meg.
Az akkumulátorok mérgező anyagokat,
többek között kénsavat és ólmot
tartalmaznak. Megsemmisítésükre kizárólag
a törvényi előírásoknak megfelelően kerülhet
sor, és semmilyen körülmények között sem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontok egyikén kell leadni.

Az akkumulátor huzamosabb kikötését
követően a következő funkciók
újrainicializálása válhat szükségessé:


- a kijelzőn látható paraméterek
(dátum, pontos idő, nyelv, távolság és
hőmérséklet mértékegysége),

- rádióadók,

- központi reteszelés.
Bizonyos beállítások törlődhetnek, ezek
újbóli elvégzése érdekében forduljon a
CITROËN hálózathoz.
Ha gépjárműve rendelkezik krono-
tachográffal vagy riasztóval, a gépjármű
5 napnál hosszabb leállításakor ajánlott az
akkumulátor (-) pólusát (a padlólemez alatt,
a kabinban, bal oldalon) kikötni.

A gyújtás levételét követően várjon 2 percet
az akkumulátor kikötése előtt.
Ne kösse ki a sarukat járó motornál.
Az akkumulátort csak a saruk lecsatolását
követően kezdje tölteni.
Az akkumulátor kikötése előtt csukja be a
gépjármű összes ablakát és ajtaját.
Az akkumulátor minden visszakötését
követően adja rá a gyújtást és várjon
1 percet az indítózás el
őtt, hogy lehetővé
tegye az elektronikus rendszerek
inicializálását. A művelet elvégzése után
jelentkező legkisebb zavar esetén is
forduljon a CITROËN hálózathoz.

Akkumulátor

14
7
GYORSSEGÉLY
8





A matrica azt jelzi, hogy gépkocsijában -
ha Stop & Start funkcióval rendelkezik -
különleges technológiával készült és speciális
jellemzőkkel rendelkező, 12 voltos ólomtartalmú
akkumulátor található, amelynek cseréjét vagy
lekötését kizárólag a CITROËN hálózatban
vagy egy szakszervizben szabad elvégeztetni.
Ennek elmulasztása az akkumulátor idő előtti
elhasználódásához vezethet.



Az akkumulátor CITROËN hálózatban
vagy szakszervizben történt
visszakötését követően a Stop & Start
funkció akkor lesz újra aktív, ha a gépkocsit
huzamosabb időre leállította. A leállítás
időtartama függ az időjárási viszonyoktól és
az akkumulátor töltési szintjétől (akár 8 óra
is lehet).


A Stop & Start funkcióhoz tartozó
speciális akkumulátort a feltöltéshez
nem kell lekötni.

Akkumulátor

14
8

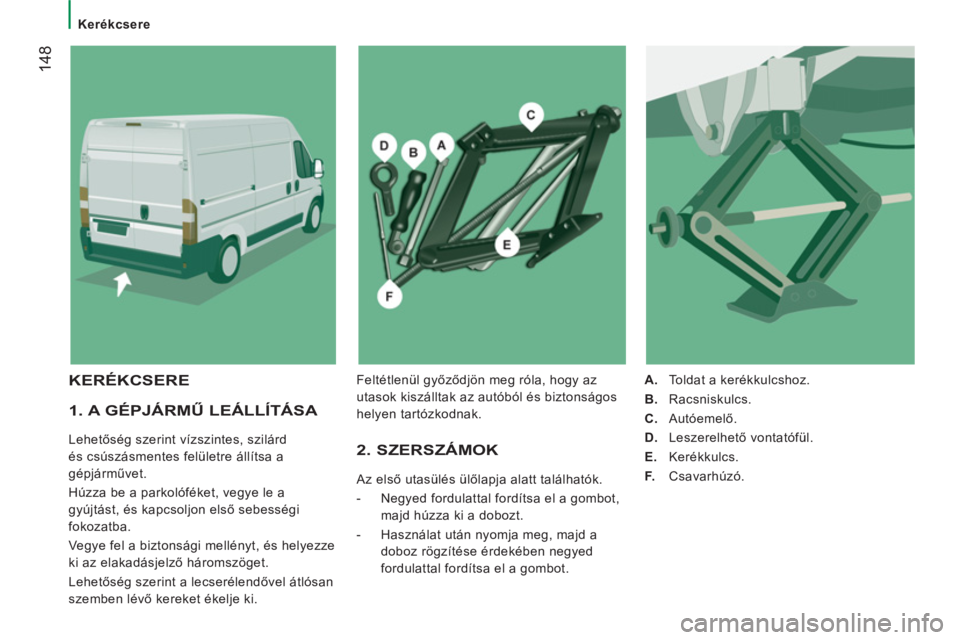

Kerékcsere

1. A GÉPJÁRMŰ LEÁLLÍTÁSA

Lehetőség szerint vízszintes, szilárd
és csúszásmentes felületre állítsa a
gépjárművet.
Húzza be a parkolóféket, vegye le a
gyújtást, és kapcsoljon első sebességi
fokozatba.
Vegye fel a biztonsági mellényt, és helyezze
ki az elakadásjelző háromszöget.
Lehetőség szerint a lecserélendővel átlósan
szemben lévő kereket ékelje ki. 2. SZERSZÁMOK

Az első utasülés ülőlapja alatt találhatók.


- Negyed fordulattal fordítsa el a gombot,
majd húzza ki a dobozt.

- Használat után nyomja meg, majd a
doboz rögzítése érdekében negyed
fordulattal fordítsa el a gombot.

A.
Toldat a kerékkulcshoz.

B.
Racsniskulcs.

C.
Autóemelő.

D.
Leszerelhető vontatófül.

E.
Kerékkulcs.

F.
Csavarhúzó.


KERÉKCSERE
Feltétlenül győződjön meg róla, hogy az
utasok kiszálltak az autóból és biztonságos
helyen tartózkodnak.
