Changer un fusible


Fusibles


A (ampères)


Affectation



54


-
Inutilisé


55


15
Sièges chauffants


56


15
Prise 12 V passagers arrière


57


10
Chauffage additionnel programmable


58


10
Feux de position latéraux


59


7,5
Suspension pneumatique


60


-
Inutilisé


61


-
Inutilisé


62


-
Inutilisé


63


10
Commutateur chauffage additionnel programmable


64


-
Inutilisé


65


30
Pulseur chauffage additionnel programmable
FUSIBLES MONTANT PASSAGER

- Déclippez le couvercle.

Après intervention, refermez très
soigneusement le couvercle.

160


Changer un fusible



FUSIBLES DANS LE MOTEUR

- Retirez les écrous et basculez le boîtier
pour accéder aux fusibles.

Fusibles


A (ampères)


Affectation



1


40
Alimentation pompe ABS


2


50
Boîtier préchauffage gazole


3


30
Contacteur antivol


4


20
Chauffage additionnel programmable


5


20
Ventilation habitacle avec chauffage additionnel
programmable


6


40/60
Groupe moto-ventilateur habitacle vitesse maxi


7


40/50
Groupe moto-ventilateur habitacle vitesse mini


8


40
Groupe moto-ventilateur habitacle


9


20
Pompe lave-vitre


10


15
Avertisseur sonore


14


7,5

Feu de route droit


15


7,5
Feu de route gauche


18


7,5
Contrôle moteur


19


7,5
Compresseur du climatiseur


20


30
Pompe lave-projecteurs


21


15
Alimentation pompe carburant


23


30
Électrovannes ABS


30


15
Feux antibrouillard

161
AIDE RAPID
E
8
Changer un balai d’essuie-vitre

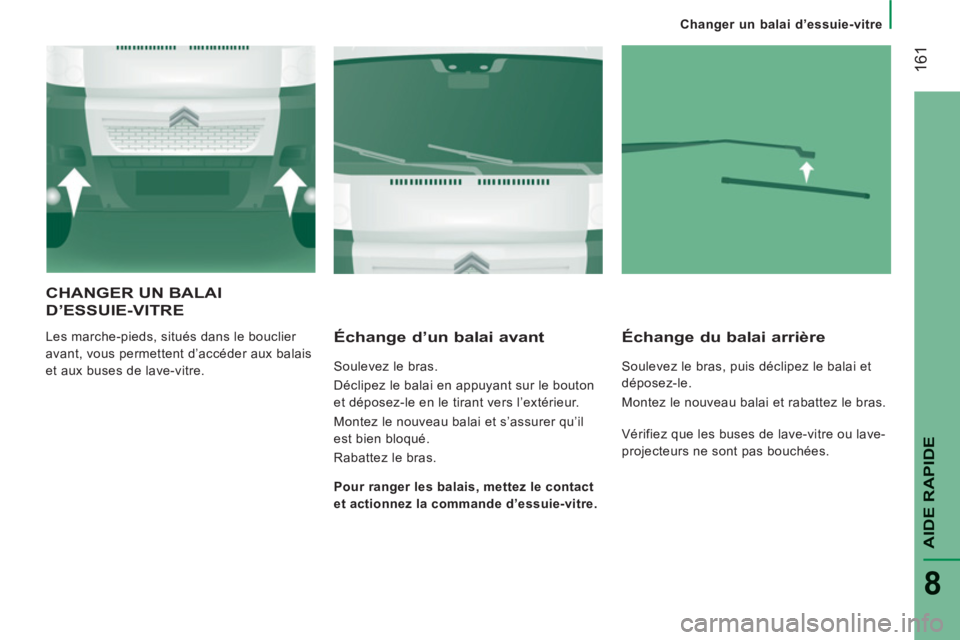

CHANGER UN BALAI
D’ESSUIE-VITRE
Les marche-pieds, situés dans le bouclier
avant, vous permettent d’accéder aux balais
et aux buses de lave-vitre.
Échange d’un balai avant

Soulevez le bras.
Déclipez le balai en appuyant sur le bouton
et déposez-le en le tirant vers l’extérieur.
Montez le nouveau balai et s’assurer qu’il
est bien bloqué.
Rabattez le bras.
Échange du balai arrière

Soulevez le bras, puis déclipez le balai et
déposez-le.
Montez le nouveau balai et rabattez le bras.

Pour ranger les balais, mettez le contact
et actionnez la commande d’essuie-vitre.
Vérifiez que les buses de lave-vitre ou lave-
projecteurs ne sont pas bouchées.

162


Se faire remorquer

SE FAIRE REMORQUER

Sans leva
ge (quatre roues au sol)

Vous devez toujours utiliser une barre de
remorquage.
Par l’arrière

Accrochez la barre à l’anneau rigide situé
sous le pare-chocs.

Par l’avant

L’anneau amovible de remorquage est situé
dans la boîte sous le siège passager avant.
Déclippez le cache à l’aide d’un outil plat.
Vissez l’anneau amovible de remorquage
jusqu’en butée.
Mettez le levier de vitesses au point mort.
Le non respect de cette particularité peut
conduire à la détérioration de certains
organes de freinage et à l’absence
d’assistance de freinage au redémarrage du
moteur.
Avec levage (2 roues au sol seulement)

Il est préférable de soulever le véhicule à
l’aide d’un outil de levage professionnel.

Lors d’un remorquage moteur arrêté, il
n’y a plus d’assistance de freinage et
de direction.

164


Dimensions

165
9
CARACTÉRISTIQUES TECHNIQUE
S


Dimensions
DIMENSIONS

Votre véhicule se décline en 4 longueurs (L1..) et 3 hauteurs (H1..), reportez-vous aux tableaux :






Fourgon






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Longueur hors tout
4 963
5 413
5 998
6 363

H Hauteur hors tout
2 254
2 524
2 254
2 524
2 524
2 764
2 524
2 764

A Empattement
3 000
3 450
4 035

B Porte-à-faux avant
948

C Porte-à-faux arrière
1 015
1 380

D Largeur hors tout (sans les rétros)
2 050

E Largeur voies avant
1 810

F Largeur voies arrière
1 790

G Hauteur du seuil de chargement
535 à 565

I Longueur du plancher intérieur
2 670
3 120
3 705
4 070

J Hauteur intérieure maximale de charge
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Largeur intérieure maximale
1 870

M Largeur intérieure entre passage des roues
1 422





Volume (m3)

8


9,5


10


11,5


13


15


15


17

166


Dimensions

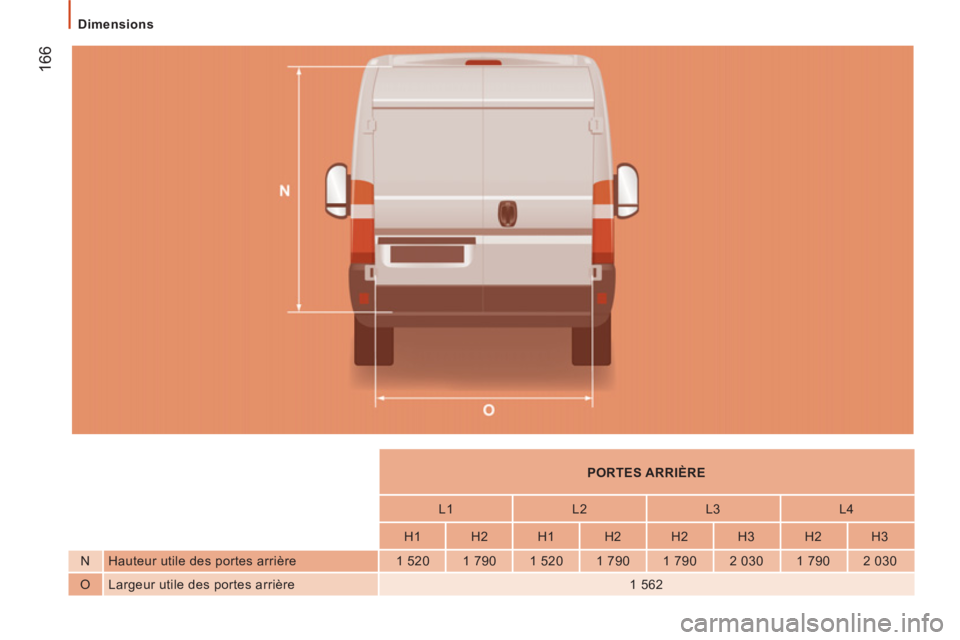

PORTES ARRIÈRE






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Hauteur utile des portes arrière
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Largeur utile des portes arrière
1 562

167
9
CARACTÉRISTIQUES TECHNIQUE
S


Dimensions

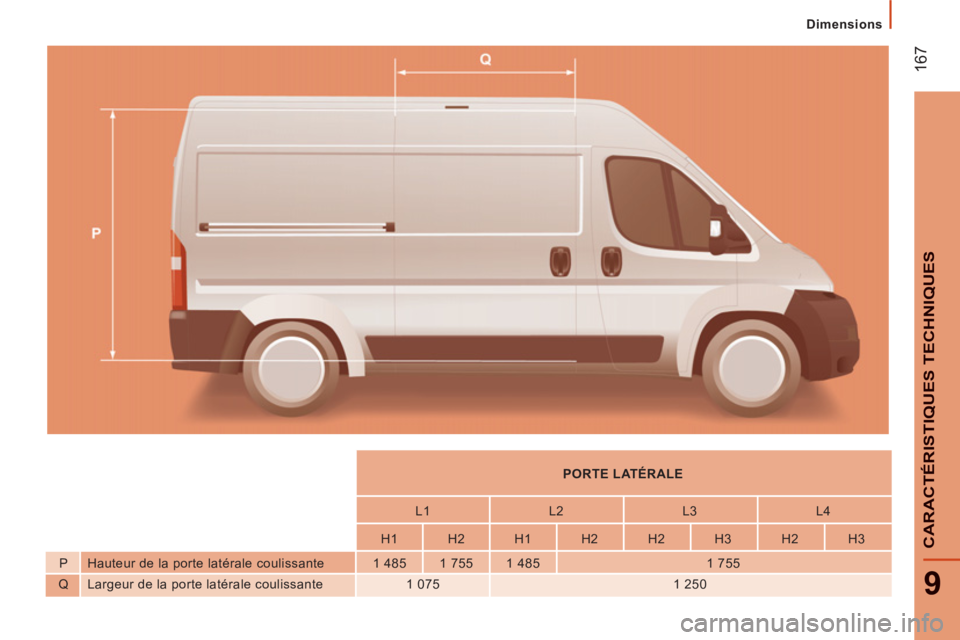

PORTE LATÉRALE






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Hauteur de la porte latérale coulissante
1 485
1 755
1 485
1 755

Q Largeur de la porte latérale coulissante
1 075
1 250

168


Dimensions
