CITROEN JUMPER 2014 Notices Demploi (in French)

1
PRISE EN MAIN
9


Prise en main

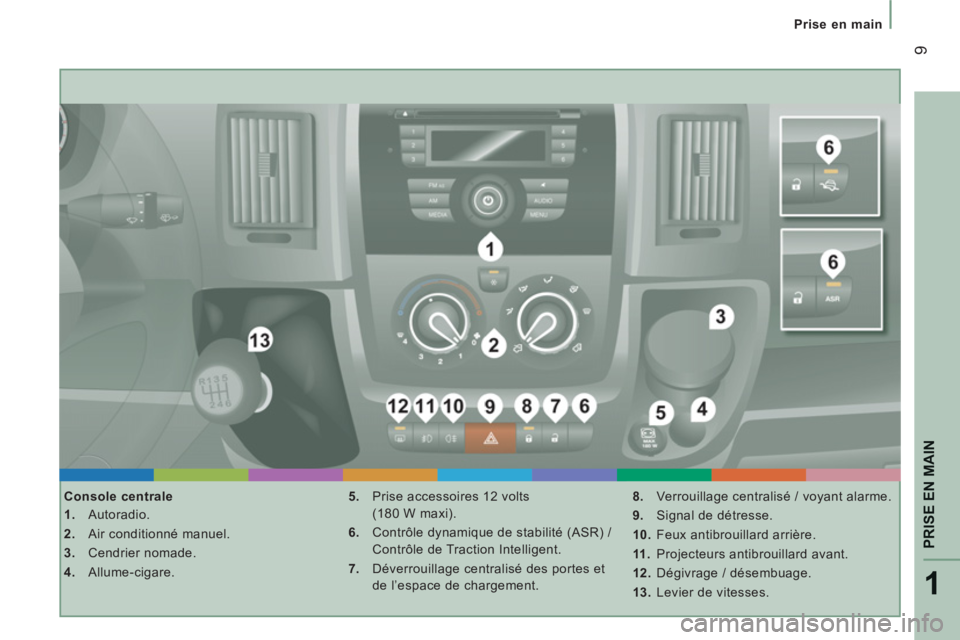

Console centrale


1.
Autoradio.

2.
Air conditionné manuel.

3.
Cendrier nomade.

4.
Allume-cigare.
5.
Prise accessoires 12 volts
(180 W maxi).

6.
Contrôle dynamique de stabilité (ASR) /
Contrôle de Traction Intelligent.

7.
Déverrouillage centralisé des portes et
de l’espace de chargement.
8.
Verrouillage centralisé / voyant alarme.

9.
Signal de détresse.

10.
Feux antibrouillard arrière.

11 .
Projecteurs antibrouillard avant.

12.
Dégivrage / désembuage.

13.
Levier de vitesses.

3
10
Prise en main
BIEN S’INSTALLER


65

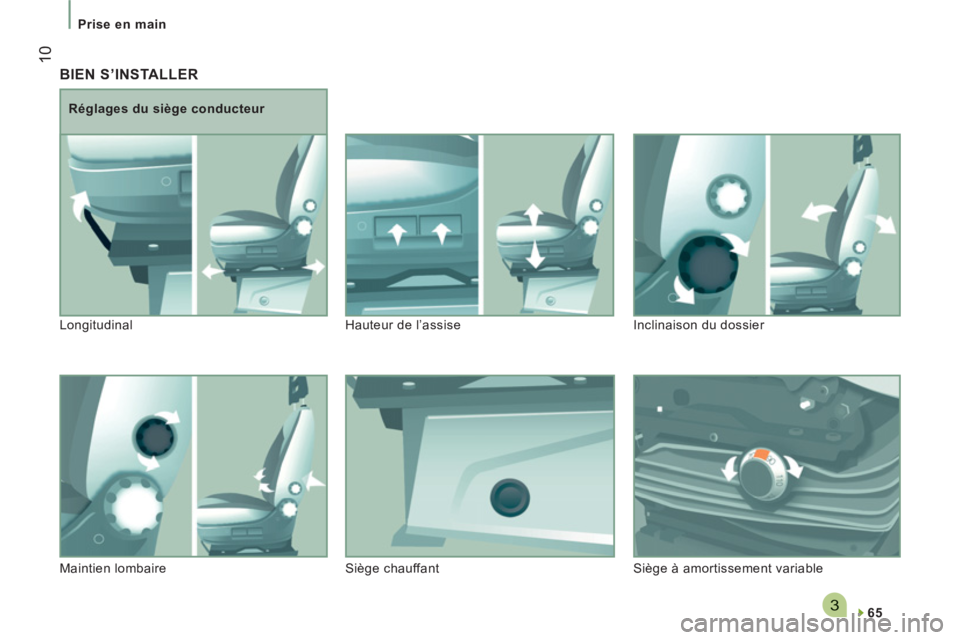

Réglages du siège conducteur
Longitudinal Hauteur de l’assise Inclinaison du dossier
Maintien lombaire Siège chauffant Siège à amortissement variable

523
5
1
PRISE EN MAIN
11


Prise en main


BIEN S’INSTALLER



1.
Déverrouillage du levier.

2.
Verrouillage du levier.

3.
Réglage de la profondeur du volant.

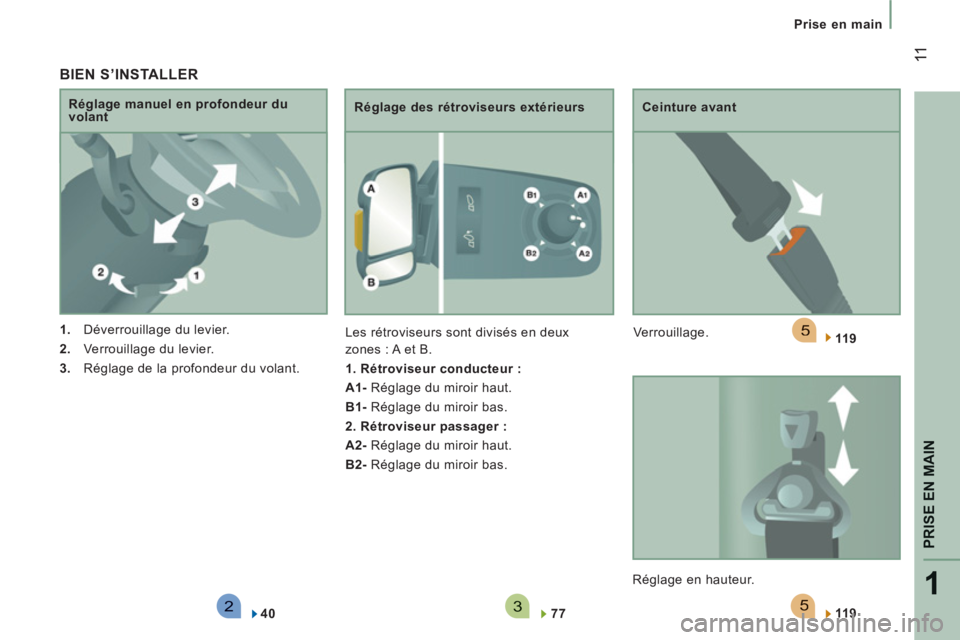

Réglage manuel en profondeur du
volant
Réglage des rétroviseurs extérieurs
Les rétroviseurs sont divisés en deux
zones : A et B.

1. Rétroviseur conducteur :

A1-
Réglage du miroir haut.

B1-
Réglage du miroir bas.

2. Rétroviseur passager :

A2-
Réglage du miroir haut.

B2-
Réglage du miroir bas.

40

77

Ceinture avant
Verrouillage.
Réglage en hauteur.

11 9


11 9

33
12
Prise en main
BIEN VOIR

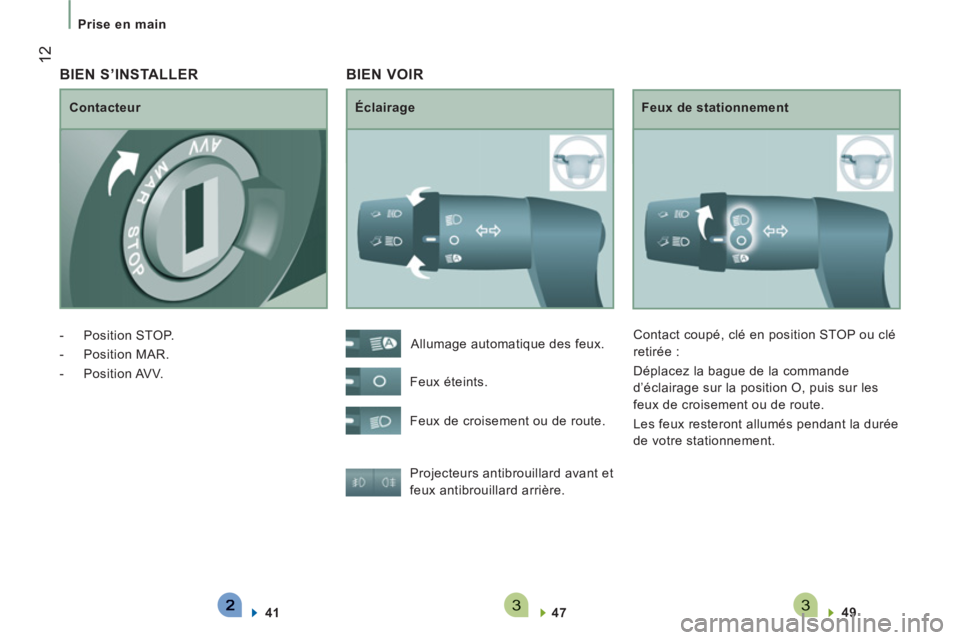

Éclairage
Feux de stationnement
Projecteurs antibrouillard avant et
feux antibrouillard arrière.

47

49

Allumage automatique des feux.
Feux éteints.
Feux de croisement ou de route. Contact coupé, clé en position STOP ou clé
retirée :
Déplacez la bague de la commande
d’éclairage sur la position O, puis sur les
feux de croisement ou de route.
Les feux resteront allumés pendant la durée
de votre stationnement.

BIEN S’INSTALLER


Contacteur


- Position STOP.

- Position MAR.

- Position AVV.

41

3331
PRISE EN MAIN
13


Prise en main

50

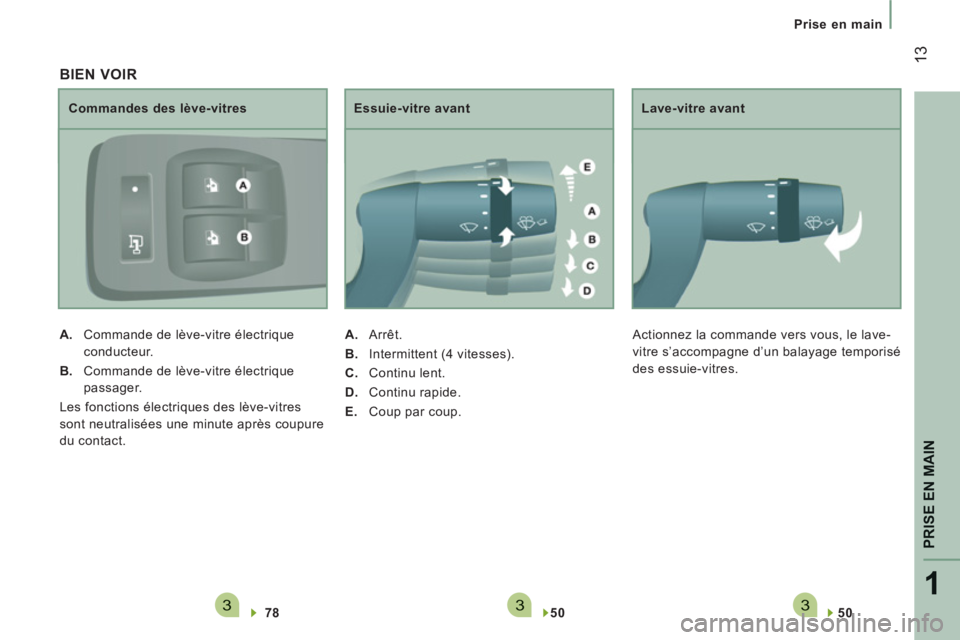

Lave-vitre avant
Actionnez la commande vers vous, le lave-
vitre s’accompagne d’un balayage temporisé
des essuie-vitres.

BIEN VOIR


78

Commandes des lève-vitres


A.
Commande de lève-vitre électrique
conducteur.

B.
Commande de lève-vitre électrique
passager.
Les fonctions électriques des lève-vitres
sont neutralisées une minute après coupure
du contact.

50

Essuie-vitre avant


A.
Arrêt.

B.
Intermittent (4 vitesses).

C.
Continu lent.

D.
Continu rapide.

E.
Coup par coup.

14
Prise en main
VENTILER

Air conditionné automatique
: utilisez de préférence le fonctionnement tout automatique en appuyant sur la touche «AUTO»
.

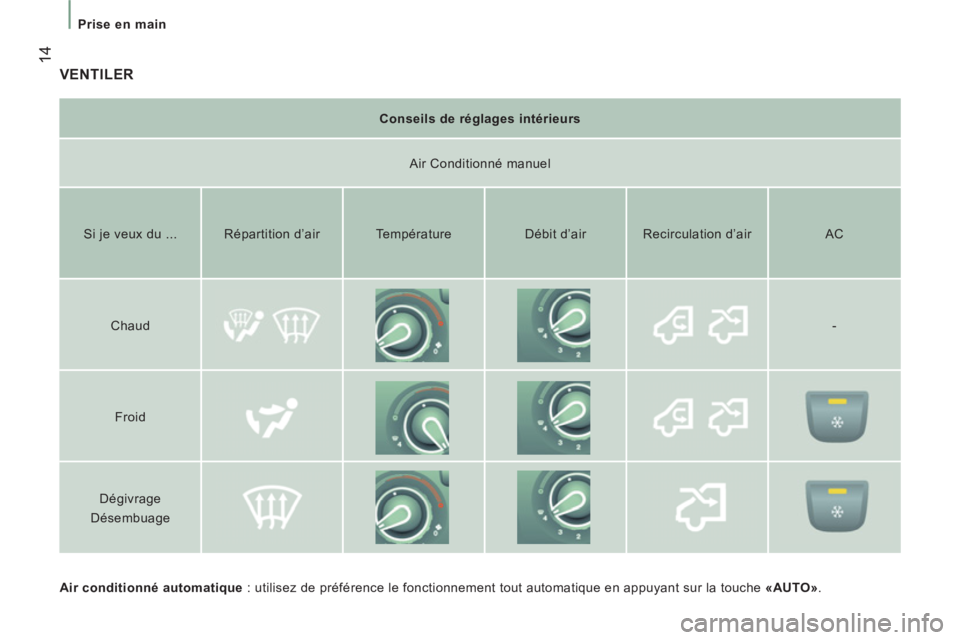

Conseils de réglages intérieurs

Air Conditionné manuel

Si je veux du ...
Répartition d’air
Température
Débit d’air
Recirculation d’air AC

Chaud
-

Froid


Dégivrage
Désembuage

221
PRISE EN MAIN
15


Prise en main

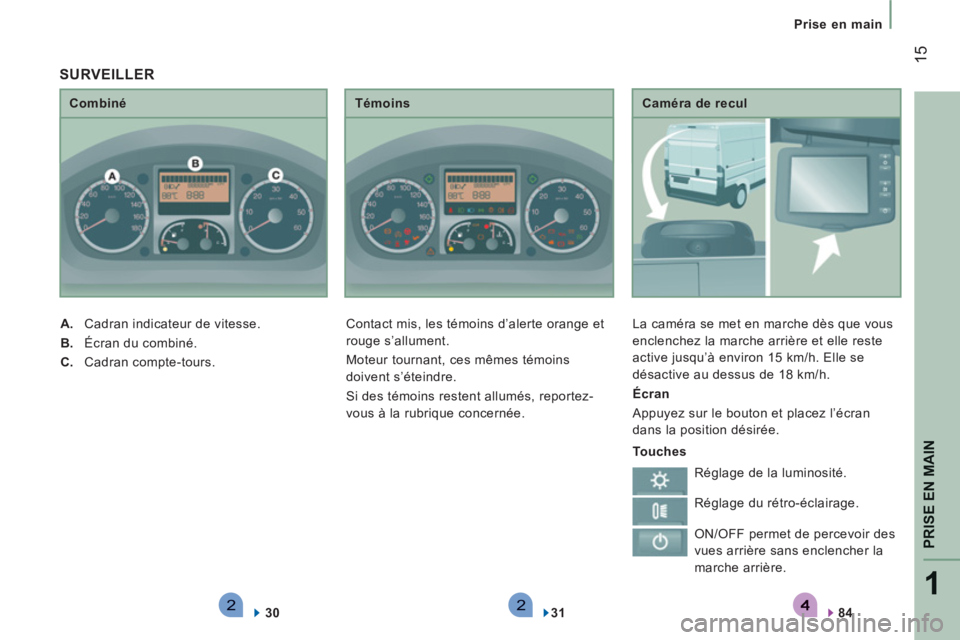

Caméra de recul
La caméra se met en marche dès que vous
enclenchez la marche arrière et elle reste
active jusqu’à environ 15 km/h. Elle se
désactive au dessus de 18 km/h.

Écran
Appuyez sur le bouton et placez l’écran
dans la position désirée.

84



Combiné


A.
Cadran indicateur de vitesse.

B.
Écran du combiné.

C.
Cadran compte-tours.

30

Témoins
Contact mis, les témoins d’alerte orange et
rouge s’allument.
Moteur tournant, ces mêmes témoins
doivent s’éteindre.
Si des témoins restent allumés, reportez-
vous à la rubrique concernée.

31

SURVEILLER


Touches
Réglage de la luminosité.
Réglage du rétro-éclairage.
ON/OFF permet de percevoir des
vues arrière sans enclencher la
marche arrière.

542
16
Prise en main

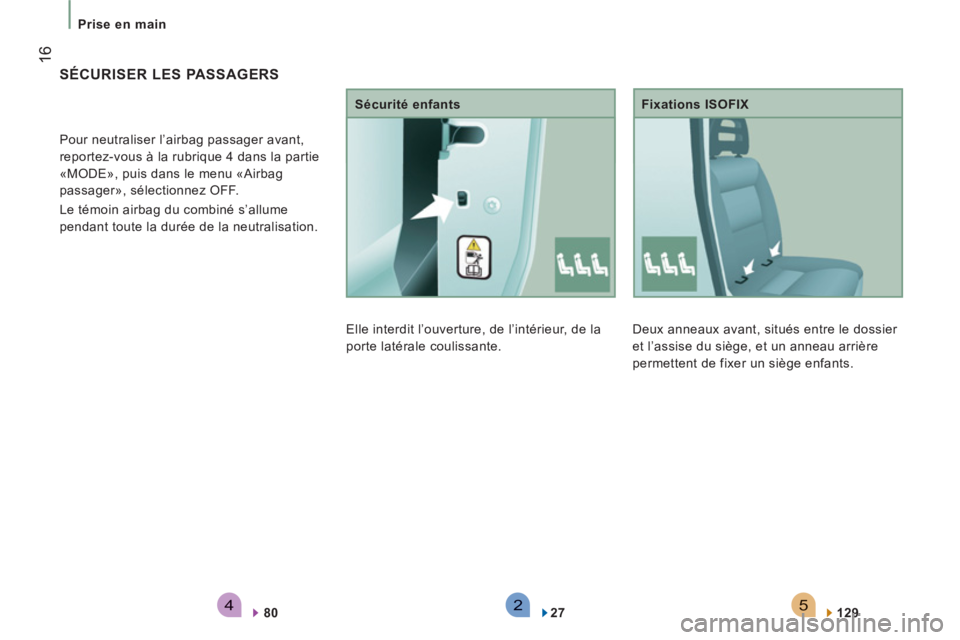

Deux anneaux avant, situés entre le dossier
et l’assise du siège, et un anneau arrière
permettent de fixer un siège enfants.
Fixations ISOFIX

129



SÉCURISER LES PASSAGERS



Pour neutraliser l’airbag passager avant,
reportez-vous à la rubrique 4 dans la partie
«MODE», puis dans le menu «Airbag
passager», sélectionnez OFF.
Le témoin airbag du combiné s’allume
pendant toute la durée de la neutralisation.

80
Elle interdit l’ouverture, de l’intérieur, de la
porte latérale coulissante.
Sécurité enfants

27

4321
PRISE EN MAIN
17


Prise en main

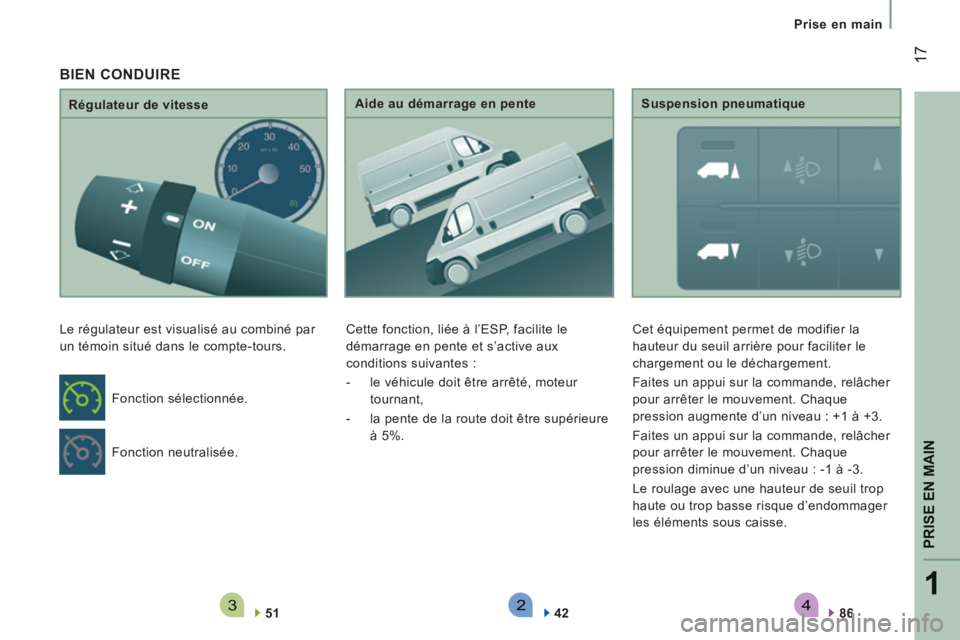

Régulateur de vitesse
Le régulateur est visualisé au combiné par
un témoin situé dans le compte-tours.

51

Aide au démarrage en pente
Cette fonction, liée à l’ESP, facilite le
démarrage en pente et s’active aux
conditions suivantes :


- le véhicule doit être arrêté, moteur
tournant,

- la pente de la route doit être supérieure
à 5%.

42

Suspension pneumatique
Cet équipement permet de modifier la
hauteur du seuil arrière pour faciliter le
chargement ou le déchargement.
Faites un appui sur la commande, relâcher
pour arrêter le mouvement. Chaque
pression augmente d’un niveau : +1 à +3.
Faites un appui sur la commande, relâcher
pour arrêter le mouvement. Chaque
pression diminue d’un niveau : -1 à -3.
Le roulage avec une hauteur de seuil trop
haute ou trop basse risque d’endommager
les éléments sous caisse.

86

Fonction neutralisée. Fonction sélectionnée.

BIEN CONDUIRE

222
18
Prise en main

BIEN CONDUIRE

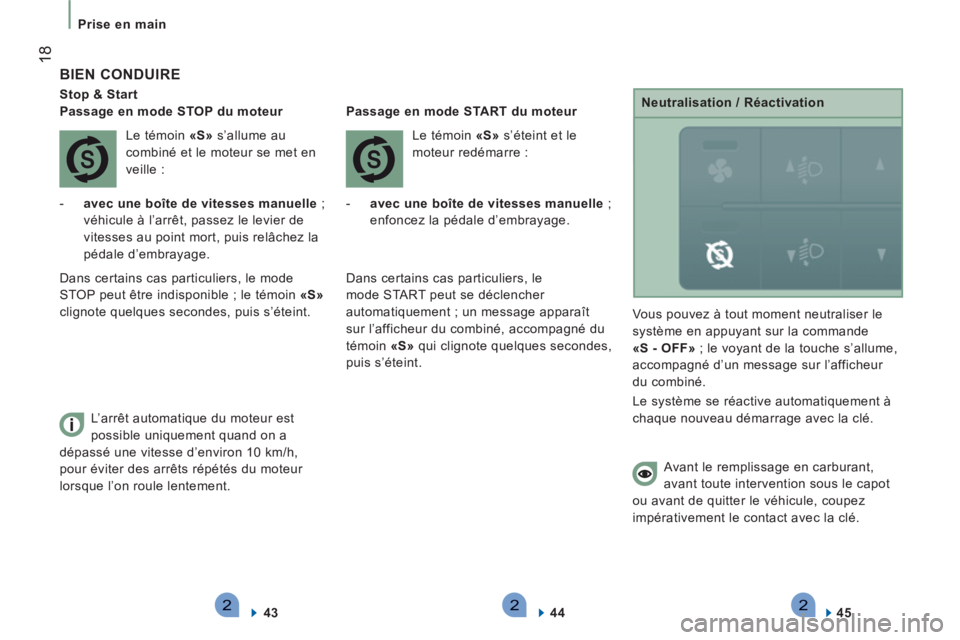

Stop & Start


Passage en mode STOP du moteur
Le témoin «S»
s’allume au
combiné et le moteur se met en
veille :


- avec une boîte de vitesses manuelle
;
véhicule à l’arrêt, passez le levier de
vitesses au point mort, puis relâchez la
pédale d’embrayage.

L’arrêt automatique du moteur est
possible uniquement quand on a
dépassé une vitesse d’environ 10 km/h,
pour éviter des arrêts répétés du moteur
lorsque l’on roule lentement.

43 Le témoin «S»
s’éteint et le
moteur redémarre :

Passage en mode START du moteur


- avec une boîte de vitesses manuelle
;
enfoncez la pédale d’embrayage.

Dans certains cas particuliers, le mode
STOP peut être indisponible ; le témoin «S»
clignote quelques secondes, puis s’éteint.
Dans certains cas particuliers, le
mode START peut se déclencher
automatiquement ; un message apparaît
sur l’afficheur du combiné, accompagné du
témoin «S»
qui clignote quelques secondes,
puis s’éteint.

44 Vous pouvez à tout moment neutraliser le
système en appuyant sur la commande
«S - OFF»
; le voyant de la touche s’allume,
accompagné d’un message sur l’afficheur
du combiné.
Le système se réactive automatiquement à
chaque nouveau démarrage avec la clé.

Neutralisation / Réactivation

Avant le remplissage en carburant,
avant toute intervention sous le capot
ou avant de quitter le véhicule, coupez
impérativement le contact avec la clé.

45
