Poste de conduite

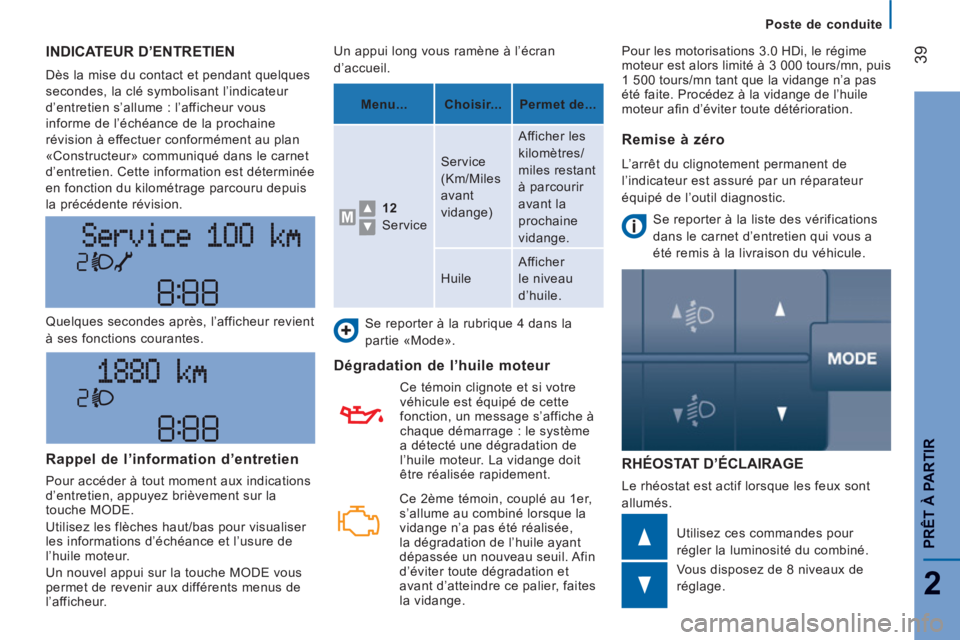

INDICATEUR D’ENTRETIEN
Dès la mise du contact et pendant quelques
secondes, la clé symbolisant l’indicateur
d’entretien s’allume : l’afficheur vous
informe de l’échéance de la prochaine
révision à effectuer conformément au plan
«Constructeur» communiqué dans le carnet
d’entretien. Cette information est déterminée
en fonction du kilométrage parcouru depuis
la précédente révision.
RHÉOSTAT D’ÉCLAIRAGE
Le rhéostat est actif lorsque les feux sont
allumés. Quelques secondes après, l’afficheur revient
à ses fonctions courantes.
Utilisez ces commandes pour
régler la luminosité du combiné.
Vous disposez de 8 niveaux de
réglage. Un appui long vous ramène à l’écran
d’accueil.
Se reporter à la rubrique 4 dans la
partie «Mode».


Dégradation de l’huile moteur


Ce témoin clignote et si votre
véhicule est équipé de cette
fonction, un message s’affiche à
chaque démarrage : le système
a détecté une dégradation de
l’huile moteur. La vidange doit
être réalisée rapidement.
Rappel de l’information d’entretien
Pour accéder à tout moment aux indications
d’entretien, appuyez brièvement sur la
touche MODE.
Utilisez les flèches haut/bas pour visualiser
les informations d’échéance et l’usure de
l’huile moteur.
Un nouvel appui sur la touche MODE vous
permet de revenir aux différents menus de
l’afficheur.
Menu...
Choisir...

Permet de...


12
Service Service
(Km/Miles
avant
vidange) Afficher les
kilomètres/
miles restant
à parcourir
avant la
prochaine
vidange.
Huile Afficher
le niveau
d’huile.
Remise à zéro
L’arrêt du clignotement permanent de
l’indicateur est assuré par un réparateur
équipé de l’outil diagnostic.

Se reporter à la liste des vérifications
dans le carnet d’entretien qui vous a
été remis à la livraison du véhicule. Pour les motorisations 3.0 HDi, le régime
moteur est alors limité à 3 000 tours/mn, puis
1 500 tours/mn tant que la vidange n’a pas
été faite. Procédez à la vidange de l’huile
moteur afi n d’éviter toute détérioration.

Ce 2 ème témoin, couplé au 1 er ,
s’allume au combiné lorsque la
vidange n’a pas été réalisée,
la dégradation de l’huile ayant
dépassée un nouveau seuil. Afin
d’éviter toute dégradation et
avant d’atteindre ce palier, faites
la vidange.

40


Boîte de vitesses et volant

MANUELLE

Pour changer aisément les vitesses,
enfoncer toujours à fond la pédale
d’embrayage.
Pour éviter toute gêne sous la pédale :


- veillez au bon positionnement du
tapis,

- ne superposez jamais plusieurs tapis.


Évitez de laisser la main sur le pommeau
car l’effort exercé, même léger, peut à la
longue user les éléments intérieurs de la
boîte.
BOÎTE DE VITESSES ET VOLANT RÉGLAGE EN PROFONDEUR DU VOLANT

À l’arrêt, réglez d’abord votre siège dans la
position la mieux adaptée.
Déverrouillez le volant en tirant la
commande vers vous.
Ajustez la profondeur du volant puis
verrouillez en abaissant à fond la
commande.
Par mesure de sécurité, ces manoeuvres ne
doivent pas être effectuées en roulant.

Marche arrière

Soulevez la collerette sous le pommeau
pour engager la marche arrière. Ne l’engagez jamais avant l’arrêt complet du
véhicule.
Le mouvement doit être effectué lentement
pour réduire le bruit à l’engagement de la
marche arrière.
Votre manoeuvre de recul est signalée par
un avertisseur sonore à l’extérieur.
Si votre véhicule en est équipé, le
dispositif d’aide au stationnement
s’enclenche au passage de la marche
arrière, un signal sonore retentit.
Se reporter à la rubrique 4 dans la
partie «Aide au stationnement arrière».

41
2
PRÊT À PARTI
R
Démarrer et arrêter

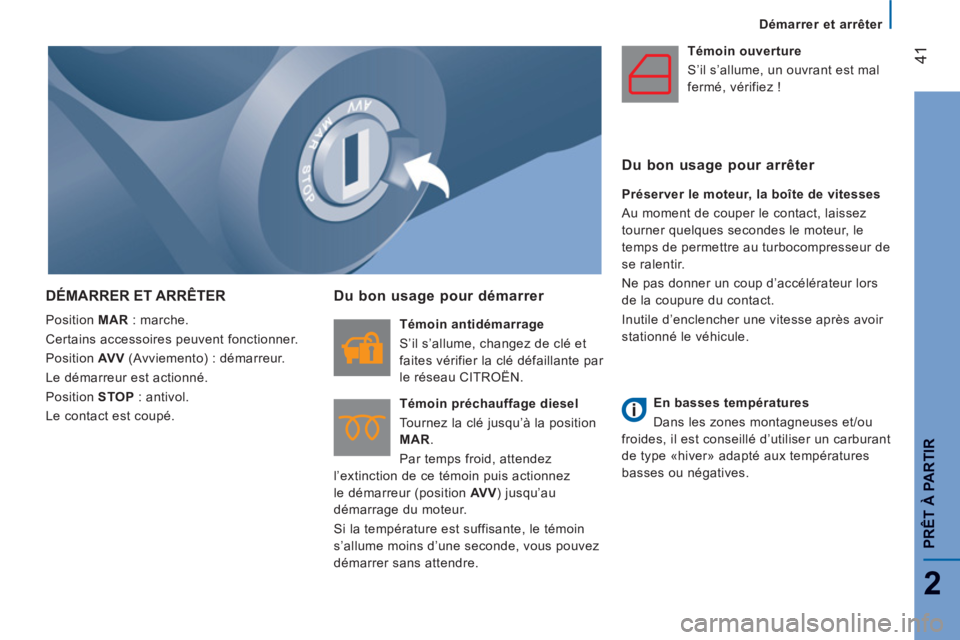

DÉMARRER ET ARRÊTER
Position MAR
: marche.
Certains accessoires peuvent fonctionner.
Position AV V
(Avviemento) : démarreur.
Le démarreur est actionné.
Position STOP
: antivol.
Le contact est coupé.


Du bon usage pour démarrer


Témoin antidémarrage
S’il s’allume, changez de clé et
faites vérifier la clé défaillante par
le réseau CITROËN.

Témoin préchauffage diesel
Tournez la clé jusqu’à la position
MAR
.
Par temps froid, attendez
l’extinction de ce témoin puis actionnez
le démarreur (position AV V
) jusqu’au
démarrage du moteur.
Si la température est suffisante, le témoin
s’allume moins d’une seconde, vous pouvez
démarrer sans attendre.
Témoin ouverture
S’il s’allume, un ouvrant est mal
fermé, vérifiez !

Du bon usage pour arrêter


Préserver le moteur, la boîte de vitesses
Au moment de couper le contact, laissez
tourner quelques secondes le moteur, le
temps de permettre au turbocompresseur de
se ralentir.
Ne pas donner un coup d’accélérateur lors
de la coupure du contact.
Inutile d’enclencher une vitesse après avoir
stationné le véhicule.

En basses températures
Dans les zones montagneuses et
/ou
froides, il est conseillé d’utiliser un carburant
de t
ype «hiver» adapté aux températures
basses ou négatives.

42


Démarrer et arrêter

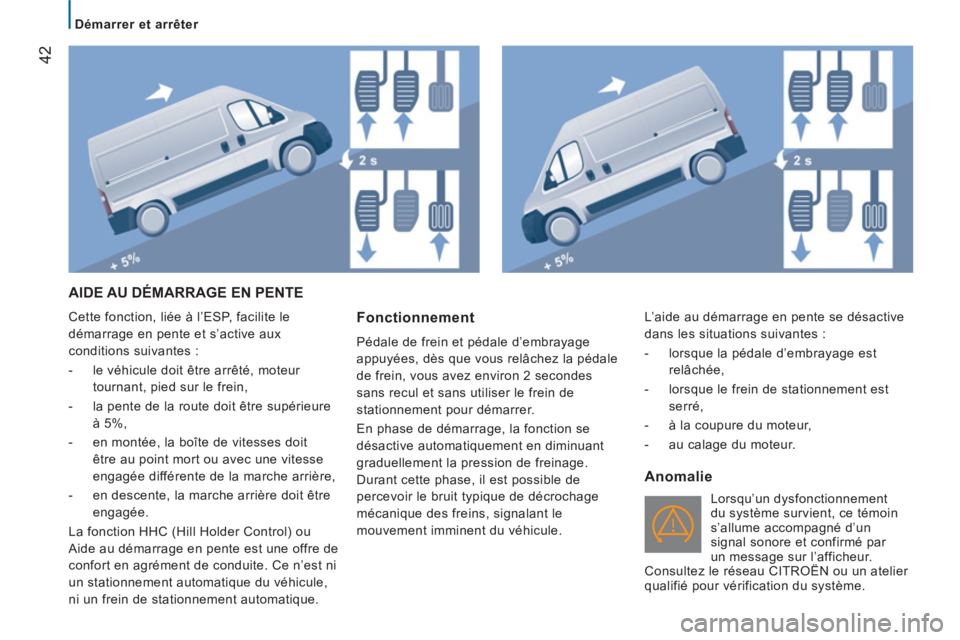

AIDE AU DÉMARRAGE EN PENTE

Cette fonction, liée à l’ESP, facilite le
démarrage en pente et s’active aux
conditions suivantes :


- le véhicule doit être arrêté, moteur
tournant, pied sur le frein,

- la pente de la route doit être supérieure
à 5%,

- en montée, la boîte de vitesses doit
être au point mort ou avec une vitesse
engagée différente de la marche arrière,

- en descente, la marche arrière doit être
engagée.
La fonction HHC (Hill Holder Control) ou
Aide au démarrage en pente est une offre de
confort en agrément de conduite. Ce n’est ni
un stationnement automatique du véhicule,
ni un frein de stationnement automatique. Fonctionnement
Pédale de frein et pédale d’embrayage
appuyées, dès que vous relâchez la pédale
de frein, vous avez environ 2 secondes
sans recul et sans utiliser le frein de
stationnement pour démarrer.
En phase de démarrage, la fonction se
désactive automatiquement en diminuant
graduellement la pression de freinage.
Durant cette phase, il est possible de
percevoir le bruit typique de décrochage
mécanique des freins, signalant le
mouvement imminent du véhicule.

Anomalie

Lorsqu’un dysfonctionnement
du système survient, ce témoin
s’allume accompagné d’un
signal sonore et confirmé par
un message sur l’afficheur.
Consultez le réseau CITROËN ou un atelier
qualifié pour vérification du système. L’aide au démarrage en pente se désactive
dans les situations suivantes :


- lorsque la pédale d’embrayage est
relâchée,

- lorsque le frein de stationnement est
serré,

- à la coupure du moteur,

- au calage du moteur.

43
2
PRÊT À PARTI
R
Démarrer et arrêter
Le Stop & Start met le moteur
momentanément en veille - mode STOP -
lors des phases d’arrêts de la circulation
(feux rouges, encombrements, autres...). Le
moteur redémarre automatiquement - mode
START - dès que vous souhaitez repartir.
Le redémarrage s’effectue de manière
instantanée, rapide et silencieuse.
Parfaitement adapté à un usage urbain,
le Stop & Start permet de réduire la
consommation de carburant, les émissions
de gaz polluant et d’offrir le confort d’un
silence total à l’arrêt.

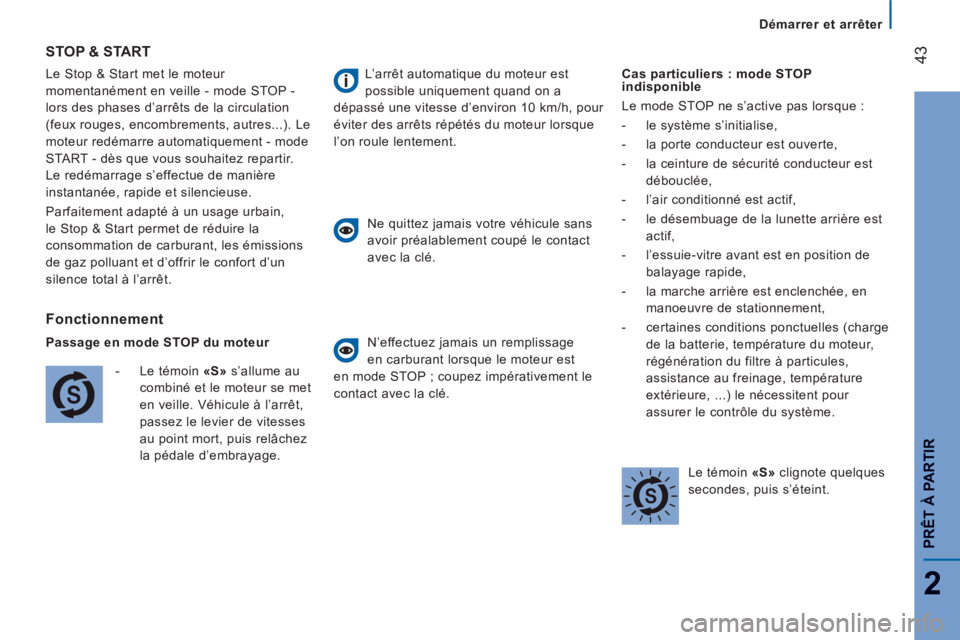

STOP & START
Fonctionnement

Passage en mode STOP du moteur


- Le témoin «S»
s’allume au
combiné et le moteur se met
en veille. Véhicule à l’arrêt,
passez le levier de vitesses
au point mort, puis relâchez
la pédale d’embrayage.

L’arrêt automatique du moteur est
possible uniquement quand on a
dépassé une vitesse d’environ 10 km/h, pour
éviter des arrêts répétés du moteur lorsque
l’on roule lentement.

Ne quittez jamais votre véhicule sans
avoir préalablement coupé le contact
avec la clé.

N’effectuez jamais un remplissage
en carburant lorsque le moteur est
en mode STOP ; coupez impérativement le
contact avec la clé.
Cas particuliers : mode STOP
indisponible
Le mode STOP ne s’active pas lorsque :


- le système s’initialise,

- la porte conducteur est ouverte,

- la ceinture de sécurité conducteur est
débouclée,

- l’air conditionné est actif,

- le désembuage de la lunette arrière est
actif,

- l’essuie-vitre avant est en position de
balayage rapide,

- la marche arrière est enclenchée, en
manoeuvre de stationnement,

- certaines conditions ponctuelles (charge
de la batterie, température du moteur,
régénération du filtre à particules,
assistance au freinage, température
extérieure, ...) le nécessitent pour
assurer le contrôle du système.


Le témoin «S»
clignote quelques
secondes, puis s’éteint.

44

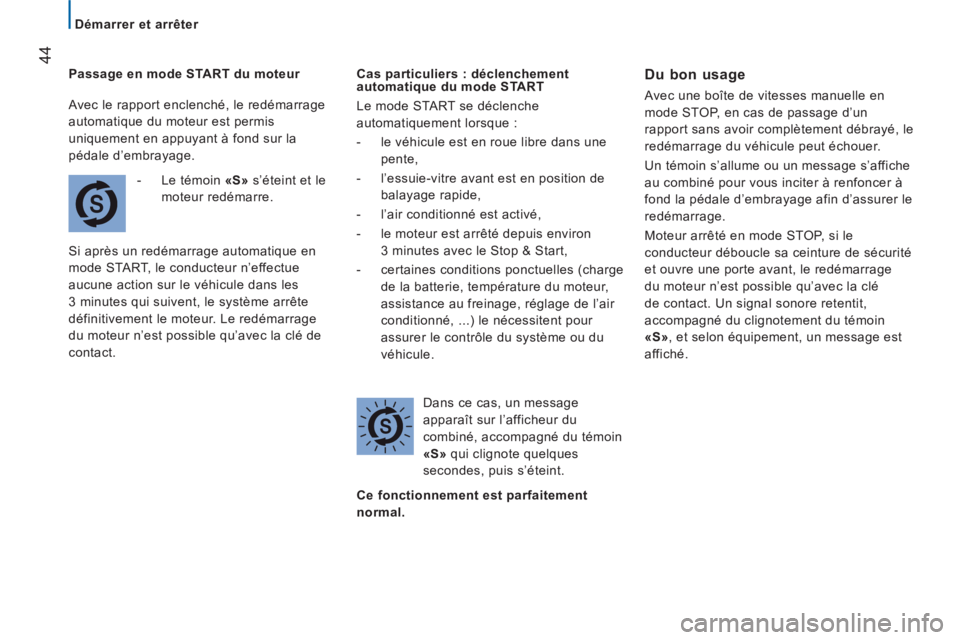

Démarrer et arrêter

Passage en mode START du moteur


- Le témoin «S»
s’éteint et le
moteur redémarre.
Si après un redémarrage automatique en
mode START, le conducteur n’effectue
aucune action sur le véhicule dans les
3 minutes qui suivent, le système arrête
définitivement le moteur. Le redémarrage
du moteur n’est possible qu’avec la clé de
contact.
Cas particuliers : déclenchement
automatique du mode START
Le mode START se déclenche
automatiquement lorsque :


- le véhicule est en roue libre dans une
pente,

- l’essuie-vitre avant est en position de
balayage rapide,

- l’air conditionné est activé,

- le moteur est arrêté depuis environ
3 minutes avec le Stop & Start,

- certaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, réglage de l’air
conditionné, ...) le nécessitent pour
assurer le contrôle du système ou du
véhicule.


Dans ce cas, un message
apparaît sur l’afficheur du
combiné, accompagné du témoin
«S»
qui clignote quelques
secondes, puis s’éteint.

Du bon usage


Avec une boîte de vitesses manuelle en
mode STOP, en cas de passage d’un
rapport sans avoir complètement débrayé, le
redémarrage du véhicule peut échouer.
Un témoin s’allume ou un message s’affiche
au combiné pour vous inciter à renfoncer à
fond la pédale d’embrayage afin d’assurer le
redémarrage.
Moteur arrêté en mode STOP, si le
conducteur déboucle sa ceinture de sécurité
et ouvre une porte avant, le redémarrage
du moteur n’est possible qu’avec la clé
de contact. Un signal sonore retentit,
accompagné du clignotement du témoin
«S»
, et selon équipement, un message est
affiché.


Ce fonctionnement est parfaitement
normal.

Avec le rapport enclenché, le redémarrage
automatique du moteur est permis
uniquement en appuyant à fond sur la
pédale d’embrayage.

45
2
PRÊT À PARTI
R
Démarrer et arrêter

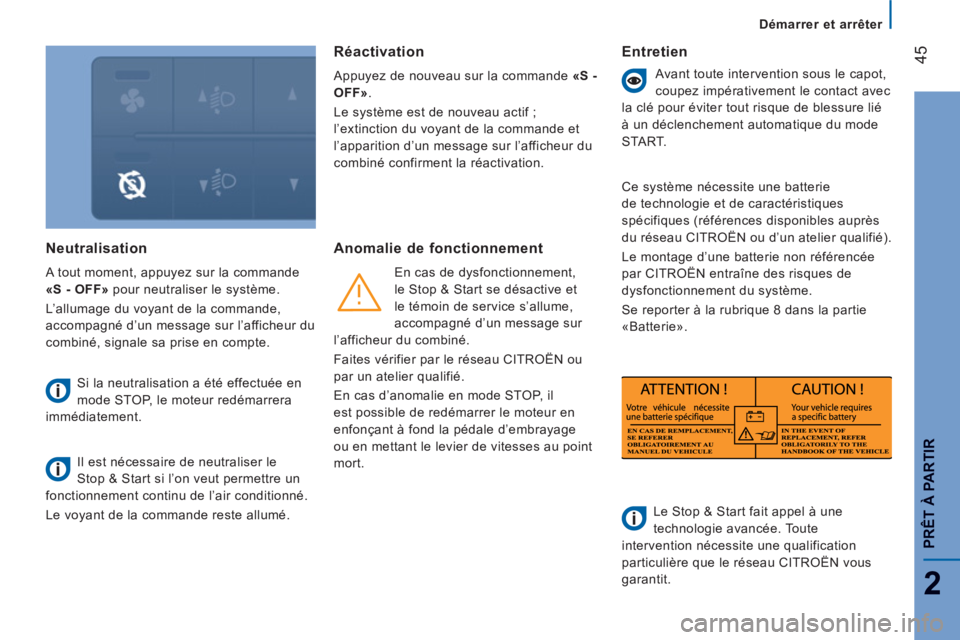

Neutralisation
A tout moment, appuyez sur la commande
«S - OFF»
pour neutraliser le système.
L’allumage du voyant de la commande,
accompagné d’un message sur l’afficheur du
combiné, signale sa prise en compte.

Si la neutralisation a été effectuée en
mode STOP, le moteur redémarrera
immédiatement.

Il est nécessaire de neutraliser le
Stop & Start si l’on veut permettre un
fonctionnement continu de l’air conditionné.
Le voyant de la commande reste allumé.



Réactivation

Appuyez de nouveau sur la commande «S -
OFF»
.
Le système est de nouveau actif ;
l’extinction du voyant de la commande et
l’apparition d’un message sur l’afficheur du
combiné confirment la réactivation.


Anomalie de fonctionnement

En cas de dysfonctionnement,
le Stop & Start se désactive et
le témoin de service s’allume,
accompagné d’un message sur
l’afficheur du combiné.
Faites vérifier par le réseau CITROËN ou
par un atelier qualifié.
En cas d’anomalie en mode STOP, il
est possible de redémarrer le moteur en
enfonçant à fond la pédale d’embrayage
ou en mettant le levier de vitesses au point
mort.
Entretien


Avant toute intervention sous le capot,
coupez impérativement le contact avec
la clé pour éviter tout risque de blessure lié
à un déclenchement automatique du mode
START.

Ce système nécessite une batterie
de technologie et de caractéristiques
spécifiques (références disponibles auprès
du réseau CITROËN ou d’un atelier qualifié).
Le montage d’une batterie non référencée
par CITROËN entraîne des risques de
dysfonctionnement du système.
Se reporter à la rubrique 8 dans la partie
«Batterie».

Le Stop & Start fait appel à une
technologie avancée. Toute
intervention nécessite une qualification
particulière que le réseau CITROËN vous
garantit.

46

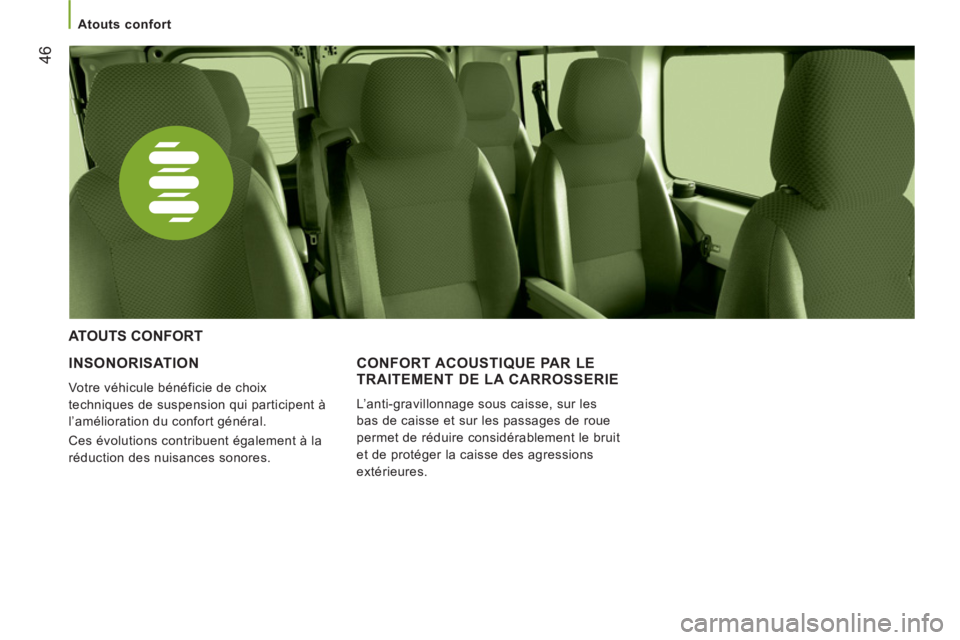

Atouts confort



INSONORISATION

Votre véhicule bénéficie de choix
techniques de suspension qui participent à
l’amélioration du confort général.
Ces évolutions contribuent également à la
réduction des nuisances sonores.

ATOUTS CONFORT
CONFORT ACOUSTIQUE PAR LE
TRAITEMENT DE LA CARROSSERIE
L’anti-gravillonnage sous caisse, sur les
bas de caisse et sur les passages de roue
permet de réduire considérablement le bruit
et de protéger la caisse des agressions
extérieures.

47
3
ERGONOMIE ET CONFOR
T

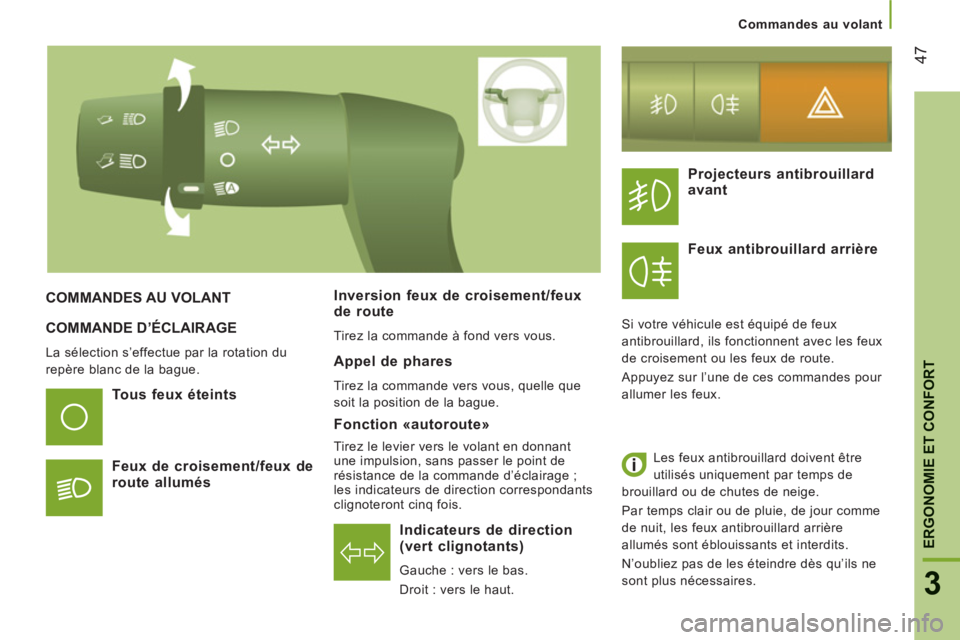

Commandes au volant
COMMANDE D’ÉCLAIRAGE
La sélection s’effectue par la rotation du
repère blanc de la bague.



Indicateurs de direction (vert clignotants)

Gauche : vers le bas.
Droit : vers le haut.
COMMANDES AU VOLANT

Tous feux éteints

Feux de croisement/feux de
route allumés
Inversion feux de croisement/feuxde route

Tirez la commande à fond vers vous.


Appel de phares

Tirez la commande vers vous, quelle que
soit la position de la bague.

Projecteurs antibrouillard
avant

Feux antibrouillard arrière

Si votre véhicule est équipé de feux
antibrouillard, ils fonctionnent avec les feux
de croisement ou les feux de route.
Appuyez sur l’une de ces commandes pour
allumer les feux.

Les feux antibrouillard doivent être
utilisés uniquement par temps de
brouillard ou de chutes de neige.
Par temps clair ou de pluie, de jour comme
de nuit, les feux antibrouillard arrière
allumés sont éblouissants et interdits.
N’oubliez pas de les éteindre dès qu’ils ne
sont plus nécessaires.


Fonction «autoroute»

Tirez le levier vers le volant en donnant
une impulsion, sans passer le point de
résistance de la commande d’éclairage ;
les indicateurs de direction correspondants
clignoteront cinq fois.

48
Commandes au volant

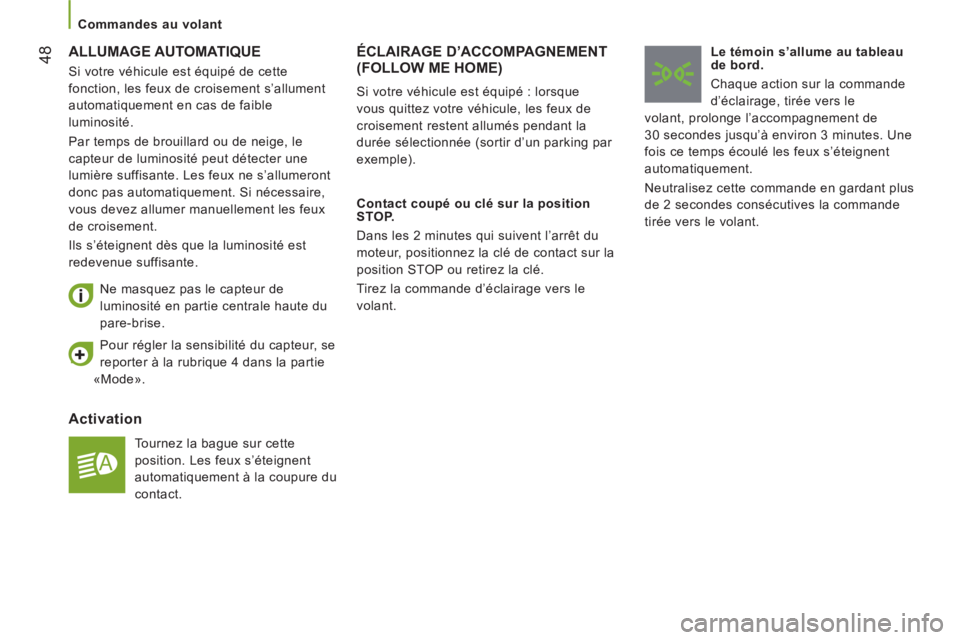

ALLUMAGE AUTOMATIQUE

Activation

Tournez la bague sur cette
position. Les feux s’éteignent
automatiquement à la coupure du
contact.
Ne masquez pas le capteur de
luminosité en partie centrale haute du
pare-brise.
ÉCLAIRAGE D’ACCOMPAGNEMENT(FOLLOW ME HOME)


Contact coupé ou clé sur la position
STOP.
Dans les 2 minutes qui suivent l’arrêt du
moteur, positionnez la clé de contact sur la
position STOP ou retirez la clé.
Tirez la commande d’éclairage vers le
volant.
Le témoin s’allume au tableau
de bord.
Chaque action sur la commande
d’éclairage, tirée vers le
volant, prolonge l’accompagnement de
30 secondes jusqu’à environ 3 minutes. Une
fois ce temps écoulé les feux s’éteignent
automatiquement.
Neutralisez cette commande en gardant plus
de 2 secondes consécutives la commande
tirée vers le volant.
Si votre véhicule est équipé : lorsque
vous quittez votre véhicule, les feux de
croisement restent allumés pendant la
durée sélectionnée (sortir d’un parking par
exemple).

Pour régler la sensibilité du capteur, se
reporter à la rubrique 4 dans la partie
«Mode».

Si votre véhicule est équipé de cette
fonction, les feux de croisement s’allument
automatiquement en cas de faible
luminosité.
Par temps de brouillard ou de neige, le
capteur de luminosité peut détecter une
lumière suffisante. Les feux ne s’allumeront
donc pas automatiquement. Si nécessaire,
vous devez allumer manuellement les feux
de croisement.
Ils s’éteignent dès que la luminosité est
redevenue suffisante.
