CITROEN JUMPER 2014 Upute Za Rukovanje (in Croatian)

59
3
ERGONOMIJA I KOMFOR
Ventilacija
Prsten za podešavanje ugodnetemperature
Raspon vrijednosti podešavanja:


- povećavanje temperature zraka u kabini,
HI (High), uz zagrijavanje koje može ići
do najviše 32,

- smanjivanje temperature zraka u kabini,
LO (Low), uz rashlađivanje koje može
ići do 16.

Usmjeravanje zraka

Pritiskom na neku tipku pali se njena žaruljica,
a zrak se može usjeravati na sljedeće načine:
vjetrobran i prednja bočna stakla
(odmagljivanje i odleđivanje
stakala),
središnji i bočni otvori za
prozračivanje (prema tijelu i licu),
prednji i stražnji donji otvori
(prema nogama).
Kombiniranjem pojedinih tipki usmjeravanje zraka
može se još bolje prilagoditi vašim potrebama.
Brzina strujanja zraka

Brzina strujanja zraka podešava
se pritiskom na tipku "+" za
povećavanje, odnosno na tipku "-"
za smanjivanje brzine ventilatora.


Dovod vanjskog / strujanje unutrašnjeg zraka

Kad je žaruljica na tipki upaljena,
uključeno je strujanje unutrašnjeg
zraka. Tada je kabina izolirana od vanjskih
neugodnih mirisa i dima. Ta funkcija smije
biti uključena samo privremeno.
Kad vam izolacija kabine više nije potrebna,
ponovo pritisnite tipku, radi otvaranja dovoda
vanjskog zraka. Žaruljica na tipki se gasi.
Dovod vanjskog zraka uspostavlja se i
pritiskom na tipku AUTO
. Dovod vanjskog
zraka omogućuje obnavljanje zraka u kabini
i pospješuje odmagljivanje. Novim pritiskom
na tipku AUTO
sustav prelazi na potpuno
automatski način rada, FULL AUTO
.


Brzo odmagljivanje i
odleđivanje

Pritiskom na ovu tipku ubrzava
se odmagljivanje i odleđivanje
stakala. Žaruljica na tipki se pali.
Sustav sam upravlja rashlađivanjem zraka,
brzinom ventilatora i dovodom vanjskog
zraka, odleđivanjem stražnjeg stakla i
optimalnim usmjeravanjem zraka prema
vjetrobranu i bočnim prednjim staklima.
Ako je vaše vozilo opremljeno dodatnim
grijanjem, isključite ga radi brzog i
učinkovitog odmagljivanja / odleđivanja.
DODATNA STRAŽNJA VENTILACIJA


Taj sustav dopunjuje serijsku
opremu za ventilaciju kabine.
Njegove sklopke nalaze se na
donjem dijelu armaturne ploče,
lijevo od obruča upravljača.

Izlazak zraka

Pritiskom na ovu tipku uključuje se
odvođenje zraka prema van, a žaruljica
se pali. Ponovnim pritiskom funkcija se
isključuje, a žaruljica se gasi.


Dovod zraka

Pritiskom na ovu tipku uključuje se
dovod vanjskog zraka u kabinu, a
žaruljica se pali. Ponovnim pritiskom
funkcija se isključuje, a žaruljica se gasi.

Ventilacija

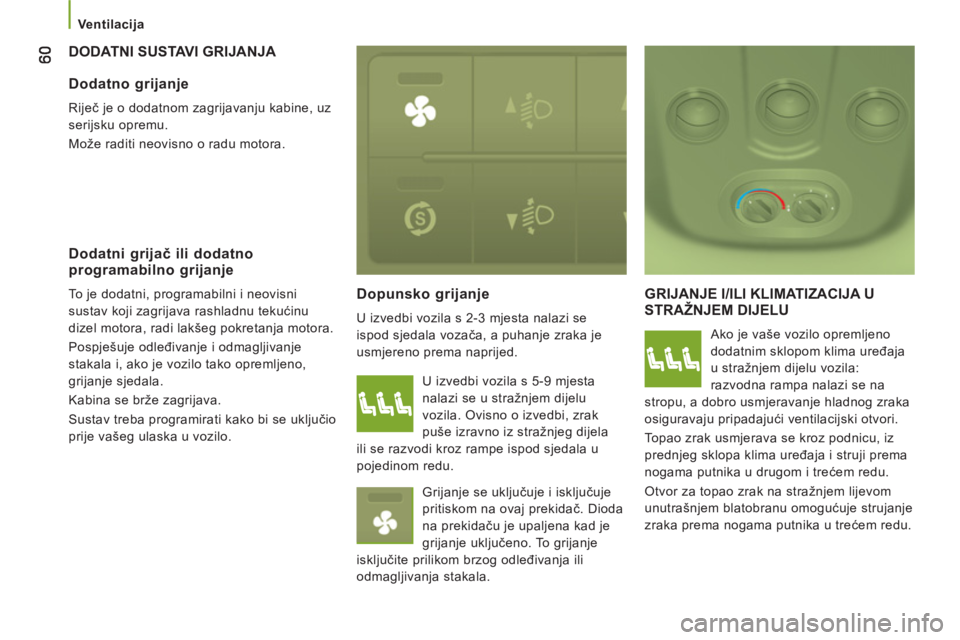

DODATNI SUSTAVI GRIJANJA
Dopunsko grijanje

U izvedbi vozila s 2-3 mjesta nalazi se
ispod sjedala vozača, a puhanje zraka je
usmjereno prema naprijed.
GRIJANJE I/ILI KLIMATIZACIJA U
STRAŽNJEM DIJELU
Ako je vaše vozilo opremljeno
dodatnim sklopom klima uređaja
u stražnjem dijelu vozila:
razvodna rampa nalazi se na
stropu, a dobro usmjeravanje hladnog zraka
osiguravaju pripadajući ventilacijski otvori.
Topao zrak usmjerava se kroz podnicu, iz
prednjeg sklopa klima uređaja i struji prema
nogama putnika u drugom i trećem redu.
Otvor za topao zrak na stražnjem lijevom
unutrašnjem blatobranu omogućuje strujanje
zraka prema nogama putnika u trećem redu.


Dodatno grijanje

Riječ je o dodatnom zagrijavanju kabine, uz
serijsku opremu.
Može raditi neovisno o radu motora.


Dodatni grijač ili dodatno
programabilno grijanje
To je dodatni, programabilni i neovisni
sustav koji zagrijava rashladnu tekućinu
dizel motora, radi lakšeg pokretanja motora.
Pospješuje odleđivanje i odmagljivanje
stakala i, ako je vozilo tako opremljeno,
grijanje sjedala.
Kabina se brže zagrijava.
Sustav treba programirati kako bi se uključio
prije vašeg ulaska u vozilo. U izvedbi vozila s 5-9 mjesta
nalazi se u stražnjem dijelu
vozila. Ovisno o izvedbi, zrak
puše izravno iz stražnjeg dijela
ili se razvodi kroz rampe ispod sjedala u
pojedinom redu.
Grijanje se uključuje i isključuje
pritiskom na ovaj prekidač. Dioda
na prekidaču je upaljena kad je
grijanje uključeno. To grijanje
isključite prilikom brzog odleđivanja ili
odmagljivanja stakala.

61
3
ERGONOMIJA I KOMFOR
Ventilacija
Uključivanje / isključivanje

Ovom sklopkom na lijevom kraju
armaturne ploče vozač može
uključiti odnosno isključiti stražnje
sklopke.
Prvim pritiskom sklopke se uključuju
(upaljena dioda).
Drugim pritiskom sklopke se isključuju
(ugašena dioda). U položaju 0 ventilator je isključen. Međutim, stražnji krug će zadržati
automatsku sigurnosnu ventilaciju, čak i ako
je sklopka u položaju 0, kako ne bi došlo do
kondenzacije.
Protok zraka

Jačina puhanja zraka kroz otvore
se može namjestiti od 1 do 4,
najjače puhanje.
Jačinu puhanja namjestite tako
da se ugodno osjećate.


Podešavanje ugodne temperature



- u plavo područje, uključuje se
hlađenje,

- u crveno područje, uključuje se
grijanje.

Kad je sklopka na središnjoj upravljačkoj ploči jednozonske
klimatizacije u položaju OFF, funkcija je isključena.

Postavljanjem sklopke:

62

Ventilacija

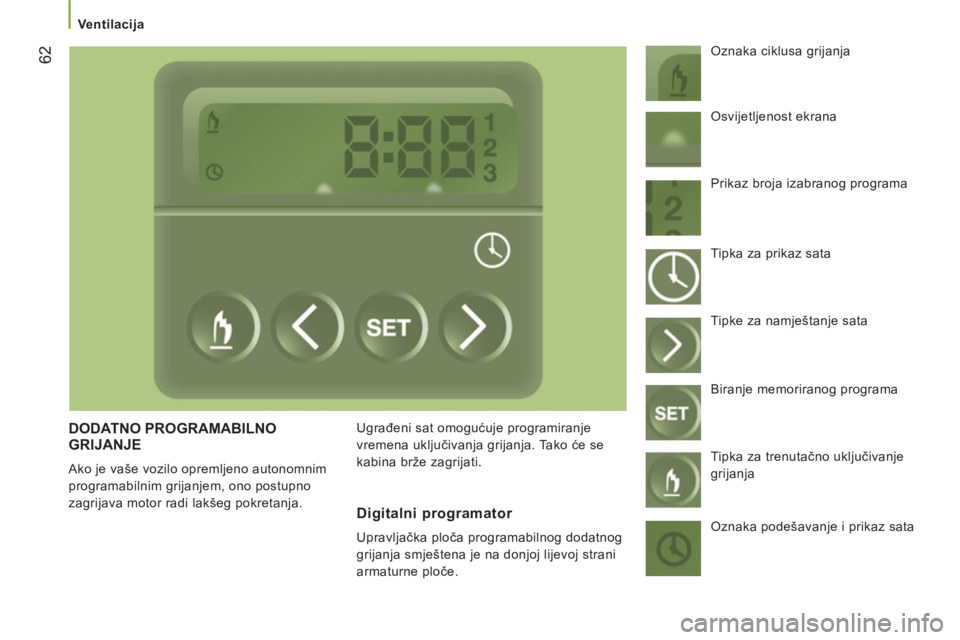

DODATNO PROGRAMABILNO
GRIJANJE
Ako je vaše vozilo opremljeno autonomnim
programabilnim grijanjem, ono postupno
zagrijava motor radi lakšeg pokretanja. Ugrađeni sat omogućuje programiranje
vremena uključivanja grijanja. Tako će se
kabina brže zagrijati. Oznaka ciklusa grijanja
Digitalni programator

Upravljačka ploča programabilnog dodatnog
grijanja smještena je na donjoj lijevoj strani
armaturne ploče. Osvijetljenost ekrana
Prikaz broja izabranog programa
Tipka za prikaz sata
Tipke za namještanje sata
Biranje memoriranog programa
Tipka za trenutačno uključivanje
grijanja
Oznaka podešavanje i prikaz sata

63
3
ERGONOMIJA I KOMFOR
Ventilacija

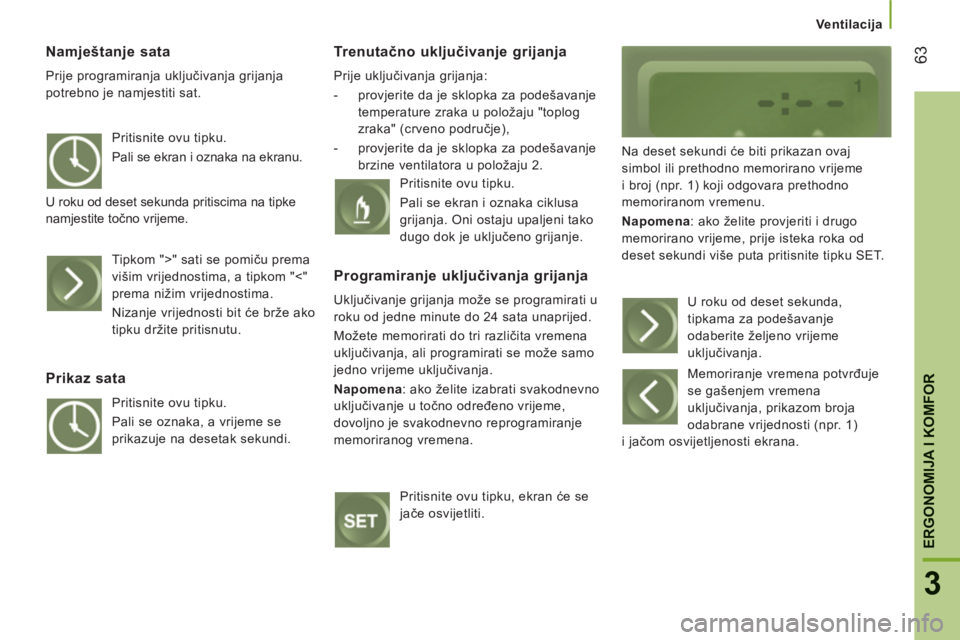

Namještanje sata
Prije programiranja uključivanja grijanja
potrebno je namjestiti sat.

Trenutačno uključivanje grijanja

Prije uključivanja grijanja:


- provjerite da je sklopka za podešavanje
temperature zraka u položaju "toplog
zraka" (crveno područje),

- provjerite da je sklopka za podešavanje
brzine ventilatora u položaju 2. Na deset sekundi će biti prikazan ovaj
simbol ili prethodno memorirano vrijeme
i broj (npr. 1) koji odgovara prethodno
memoriranom vremenu.

Napomena
: ako želite provjeriti i drugo
memorirano vrijeme, prije isteka roka od
deset sekundi više puta pritisnite tipku SET. Pritisnite ovu tipku.
Pali se ekran i oznaka na ekranu.
U roku od deset sekunda pritiscima na tipke
namjestite točno vrijeme.
Tipkom ">" sati se pomiču prema
višim vrijednostima, a tipkom "<"
prema nižim vrijednostima.
Nizanje vrijednosti bit će brže ako
tipku držite pritisnutu.
Prikaz sata

Pritisnite ovu tipku.
Pali se oznaka, a vrijeme se
prikazuje na desetak sekundi. Pritisnite ovu tipku.
Pali se ekran i oznaka ciklusa
grijanja. Oni ostaju upaljeni tako
dugo dok je uključeno grijanje.


Programiranje uključivanja grijanja

Uključivanje grijanja može se programirati u
roku od jedne minute do 24 sata unaprijed.
Možete memorirati do tri različita vremena
uključivanja, ali programirati se može samo
jedno vrijeme uključivanja.

Napomena
: ako želite izabrati svakodnevno
uključivanje u točno određeno vrijeme,
dovoljno je svakodnevno reprogramiranje
memoriranog vremena.
Pritisnite ovu tipku, ekran će se
jače osvijetliti. U roku od deset sekunda,
tipkama za podešavanje
odaberite željeno vrijeme
uključivanja.
Memoriranje vremena potvrđuje
se gašenjem vremena
uključivanja, prikazom broja
odabrane vrijednosti (npr. 1)
i jačom osvijetljenosti ekrana.

Ventilacija

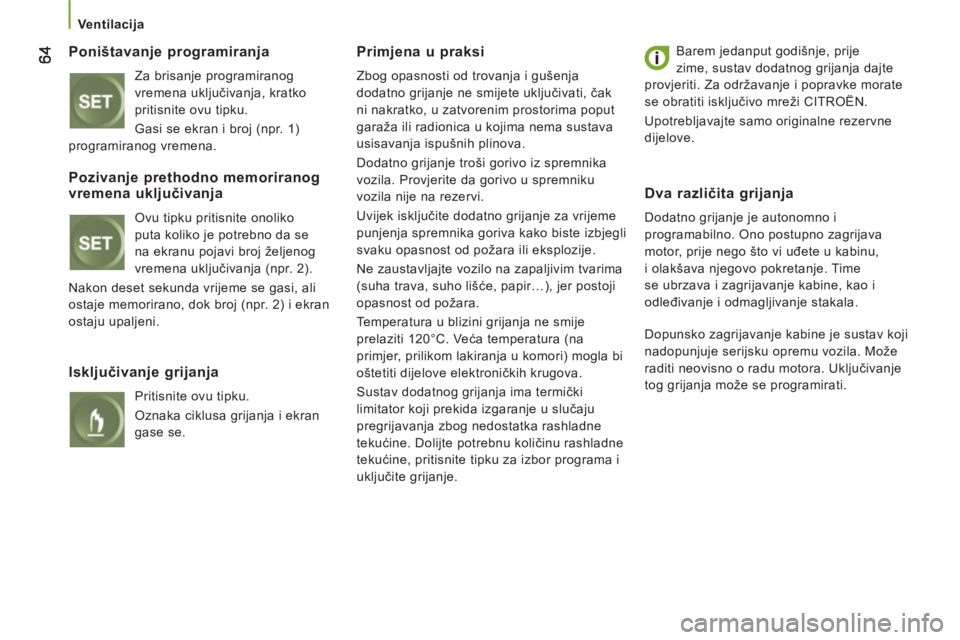

Poništavanje programiranja

Za brisanje programiranog
vremena uključivanja, kratko
pritisnite ovu tipku.
Gasi se ekran i broj (npr. 1)
programiranog vremena.
Primjena u praksi

Zbog opasnosti od trovanja i gušenja
dodatno grijanje ne smijete uključivati, čak
ni nakratko, u zatvorenim prostorima poput
garaža ili radionica u kojima nema sustava
usisavanja ispušnih plinova.
Dodatno grijanje troši gorivo iz spremnika
vozila. Provjerite da gorivo u spremniku
vozila nije na rezervi.
Uvijek isključite dodatno grijanje za vrijeme
punjenja spremnika goriva kako biste izbjegli
svaku opasnost od požara ili eksplozije.
Ne zaustavljajte vozilo na zapaljivim tvarima
(suha trava, suho lišće, papir…), jer postoji
opasnost od požara.
Temperatura u blizini grijanja ne smije
prelaziti 120°C. Veća temperatura (na
primjer, prilikom lakiranja u komori) mogla bi
oštetiti dijelove elektroničkih krugova.
Sustav dodatnog grijanja ima termički
limitator koji prekida izgaranje u slučaju
pregrijavanja zbog nedostatka rashladne
tekućine. Dolijte potrebnu količinu rashladne
tekućine, pritisnite tipku za izbor programa i
uključite grijanje. Barem jedanput godišnje, prije
zime, sustav dodatnog grijanja dajte
provjeriti. Za održavanje i popravke morate
se obratiti isključivo mreži CITROËN.
Upotrebljavajte samo originalne rezervne
dijelove.


Pozivanje prethodno memoriranog vremena uključivanja

Ovu tipku pritisnite onoliko
puta koliko je potrebno da se
na ekranu pojavi broj željenog
vremena uključivanja (npr. 2).
Nakon deset sekunda vrijeme se gasi, ali
ostaje memorirano, dok broj (npr. 2) i ekran
ostaju upaljeni.


Isključivanje grijanja

Pritisnite ovu tipku.
Oznaka ciklusa grijanja i ekran
gase se.


Dva različita grijanja

Dodatno grijanje je autonomno i
programabilno. Ono postupno zagrijava
motor, prije nego što vi uđete u kabinu,
i olakšava njegovo pokretanje. Time
se ubrzava i zagrijavanje kabine, kao i
odleđivanje i odmagljivanje stakala.
Dopunsko zagrijavanje kabine je sustav koji
nadopunjuje serijsku opremu vozila. Može
raditi neovisno o radu motora. Uključivanje
tog grijanja može se programirati.

65
3
ERGONOMIJA I KOMFOR

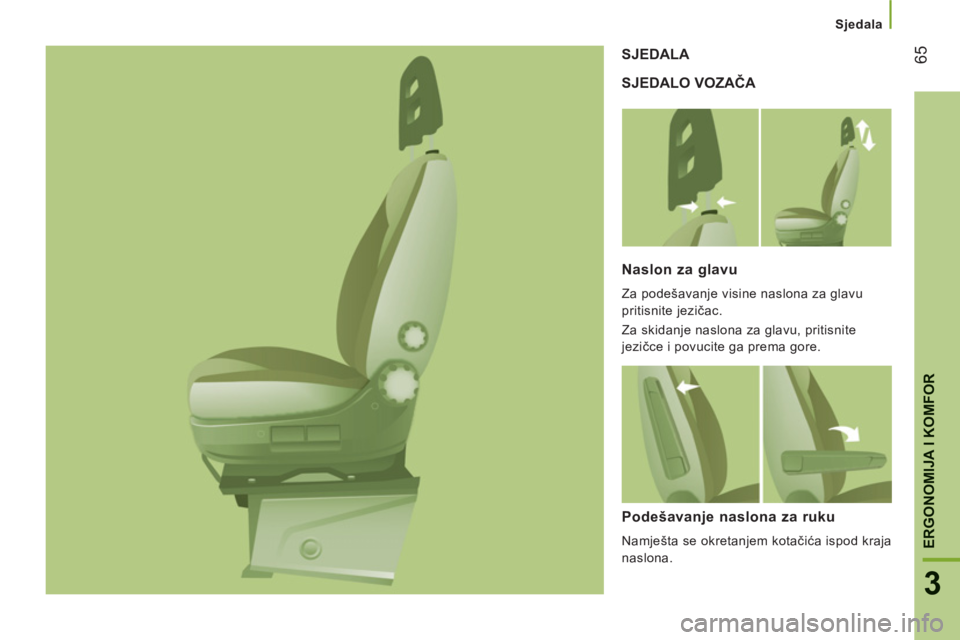

Sjedala
SJEDALO VOZAČA SJEDAL
A
Naslon za glavu
Za podešavanje visine naslona za glavu
pritisnite jezičac.
Za skidanje naslona za glavu, pritisnite
jezičce i povucite ga prema gore.
Podešavanje naslona za ruku

Namješta se okretanjem kotačića ispod kraja
naslona.

Sjedala



Slabinski dio naslona

Podešava se okretanjem kotačića.
Podešavanje visine sjedišta

Podignite ručicu 1
za podizanje
ili za spuštanje prednjeg dijela sjedala.
Podignite ručicu 2
za podizanje
ili spuštanje stražnjeg dijela sjedala.


Grijač sjedala

Grijač sjedala uključuje se i isključuje ovim
prekidačem.


Sjedalo promjenjive amortizacije

Ako je vaše vozilo tako opremljeno,
okretanjem gumba amortizaciju sjedala
prilagodite težini vozača.

Nagib naslona

Nagib naslona podešava se okretanjem
kotačića.
Uzdužno podešavanje

Podignite šipku ispod sjedišta i postavite
sjedalo u željeni položaj.


Zakretno sjedalo

Ako je sjedalo opremljeno tom funkcijom, pritiskom
na ručicu možete okretati sjedalo za 180°.

67
3
ERGONOMIJA I KOMFOR
Sjedala
PREDNJA KLUPA S 2 MJESTA
Ima dva sigurnosna pojasa.
Ručka za pridržavanje

Nalazi se iznad putnika u sredini.
Pisaći stolić

Naslon srednjeg sjedala možete preklopiti i
tako ćete dobiti pisaći stolić.
Povucite ručicu na gornjem dijelu naslona.

68


Sjedala

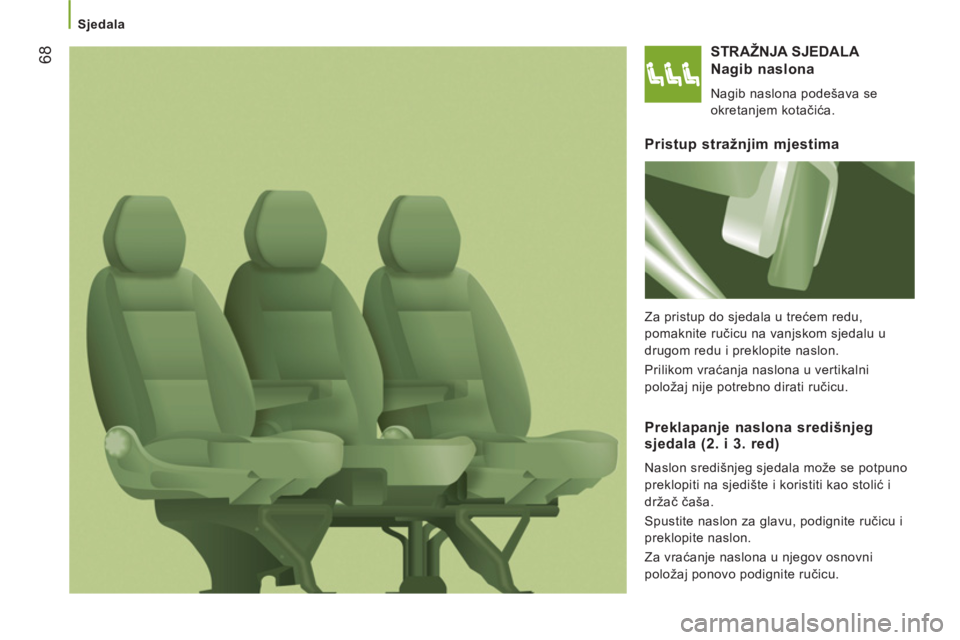

STRAŽNJA SJEDALA

Na
gib naslona

Nagib naslona podešava se
okretanjem kotačića.


Pristup stražnjim mjestima

Za pristup do sjedala u trećem redu,
pomaknite ručicu na vanjskom sjedalu u
drugom redu i preklopite naslon.
Prilikom vraćanja naslona u vertikalni
položaj nije potrebno dirati ručicu.


Preklapanje naslona središnjeg
sjedala (2. i 3. red)
Naslon središnjeg sjedala može se potpuno
preklopiti na sjedište i koristiti kao stolić i
držač čaša.
Spustite naslon za glavu, podignite ručicu i
preklopite naslon.
Za vraćanje naslona u njegov osnovni
položaj ponovo podignite ručicu.
