CITROEN JUMPER 2015 Instrukcja obsługi (in Polish)

1
RZUT OKIEM
9
Lokalizacja
JUMPER-PAPIER_PL_CHAP01_COUP D OEIL_ED01-2014
Pasy bezpieczeństwa 102-103
Poduszki powietrzne 105-107
Wyłączenie poduszki
powietrznej pasażera 106, 109
Hamulec postojowy, hamulec ręczny 95
Siedzenia przednie, regulacja 69-70
Siedzenie z amortyzacją 70
Kanapa z 2 miejscami 71
Narzędzia, podnośnik 75, 145 Foteliki dziecięce 108-111, 114-115
Wewnętrzne lusterko wsteczne 82
Alarm niezamierzonego
przekroczenia linii
101
Lampka sufi towa kabiny 78-79, 141
Wymiana żarówki w lampce sufi towej 141
Lampki sufi towe 78-79, 141
Gniazdo 12 V 77 Akumulator (+), ładowanie,
rozruch
131-133
Punkt masy (-) 123, 131
Bezpieczniki z prawej strony 134, 136

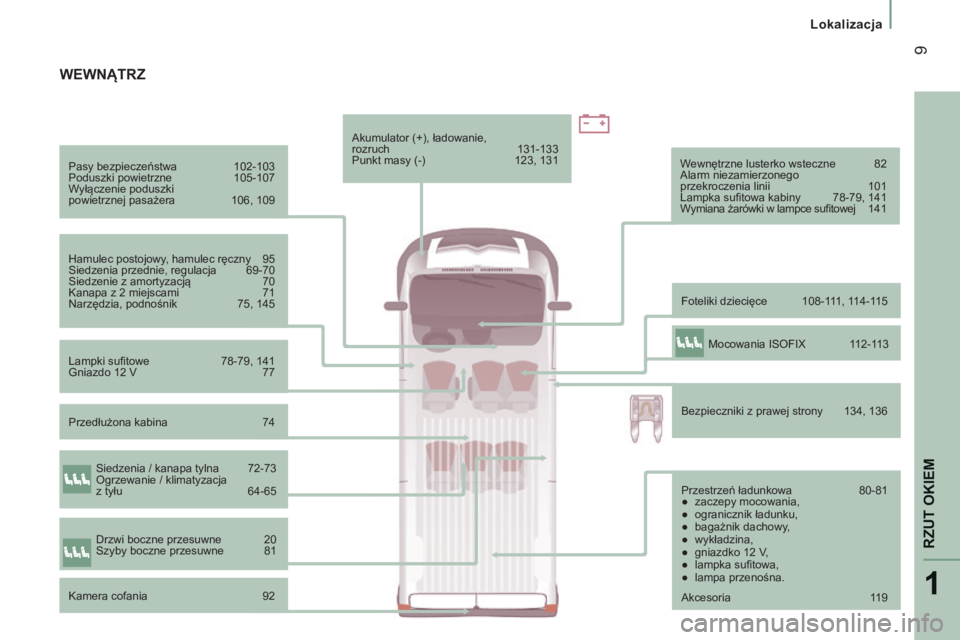

WEWNĄTRZ
Przestrzeń ładunkowa 80-81
● zaczepy mocowania,
● ogranicznik ładunku,
● bagażnik dachowy,
● wykładzina,
● gniazdko 12 V,
● lampka sufi towa,
● lampa przenośna.
Siedzenia / kanapa tylna 72-73
Ogrzewanie / klimatyzacja
z tyłu
64-65
Kamera cofania 92
Drzwi boczne przesuwne 20
Szyby boczne przesuwne 81 Mocowania ISOFIX 112-113
Przedłużona kabina 74
Akcesoria 119

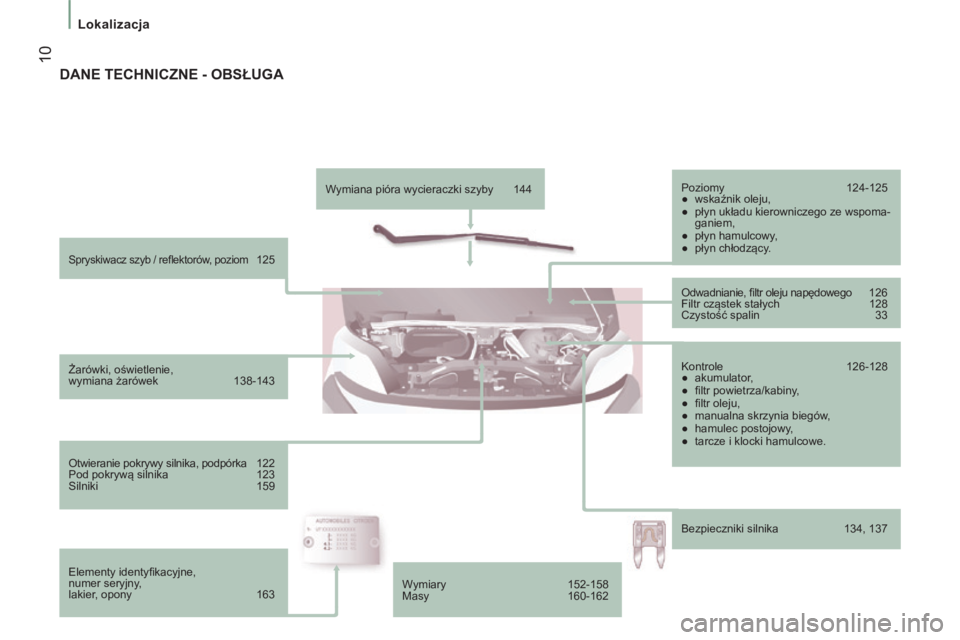

10
Lokalizacja
JUMPER-PAPIER_PL_CHAP01_COUP D OEIL_ED01-2014
Spryskiwacz szyb / refl ektorów, poziom 125
Żarówki, oświetlenie,
wymiana żarówek 138-143
Otwieranie pokrywy silnika, podpórka 122
Pod pokrywą silnika 123
Silniki 159
Elementy identyfi kacyjne,
numer seryjny,
lakier, opony 163 Wymiana pióra wycieraczki szyby 144
Poziomy
124-125
● wskaźnik oleju,
● płyn układu kierowniczego ze wspoma- ganiem,
● płyn hamulcowy,
● płyn chłodzący.
Odwadnianie, fi ltr oleju napędowego 126
Filtr cząstek stałych 128
Czystość spalin 33
Kontrole 126-128
● akumulator,
● fi ltr powietrza/kabiny,
● fi ltr oleju,
● manualna skrzynia biegów,
● hamulec postojowy,
● tarcze i klocki hamulcowe.
Bezpieczniki silnika 134, 137
DANE TECHNICZNE - OBSŁUGA
Wymiary 152-158
Masy 160-162

1
RZUT OKIEM
11
Samochód & Środowisko naturalne
JUMPER-PAPIER_PL_CHAP01_COUP D OEIL_ED01-2014
ŚRODOWISKO NATURALNE
CITROËN działa wraz z Państwem na rzecz
ochrony środowiska naturalnego.
Zapraszamy do odwiedzenia strony
www.citroen.com . Jako użytkownicy pojazdu możecie
wnieść wkład w ochronę środowiska
naturalnego pod warunkiem przestrzegania
następujących zasad:
- uprawiać łagodny styl jazdy, bez
nagłego i częstego przyspieszania.
- przestrzegać terminów przeglądów wykonywanych w ASO sieci CITROËN,
upoważnionej do zbiórki akumulatorów
i zużytych płynów,
- nie stosować dodatków do oleju silnikowego, ponieważ szkodzą one
silnikowi i systemowi oczyszczania
spalin. Prosimy zapoznać się z zaleceniami
dotyczącymi ekonomicznej jazdy
podanymi na końcu tego rozdziału.

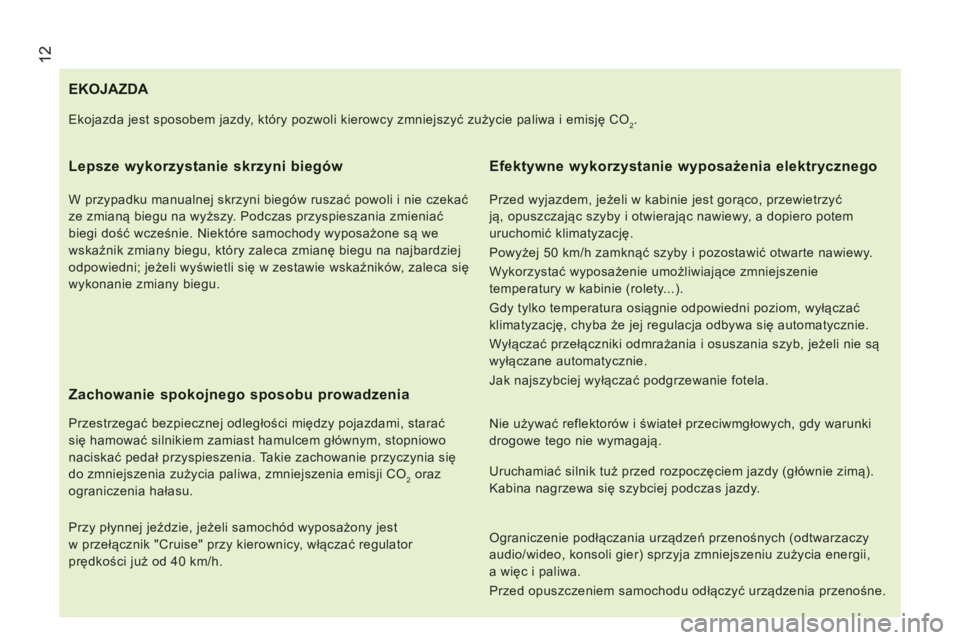

12
JUMPER-PAPIER_PL_CHAP01_COUP D OEIL_ED01-2014
E K O J A Z D A
Lepsze wykorzystanie skrzyni biegów
W przypadku manualnej skrzyni biegów ruszać powoli i nie czekać
ze zmianą biegu na wyższy. Podczas przyspieszania zmieniać
biegi dość wcześnie. Niektóre samochody wyposażone są we
wskaźnik zmiany biegu, który zaleca zmianę biegu na najbardziej
odpowiedni; jeżeli wyświetli się w zestawie wskaźników, zaleca się
wykonanie zmiany biegu.
Zachowanie spokojnego sposobu prowadzenia
Przestrzegać bezpiecznej odległości między pojazdami, starać
się hamować silnikiem zamiast hamulcem głównym, stopniowo
naciskać pedał przyspieszenia. Takie zachowanie przyczynia się
do zmniejszenia zużycia paliwa, zmniejszenia emisji CO
2 oraz
ograniczenia hałasu.
Przy płynnej jeździe, jeżeli samochód wyposażony jest
w przełącznik "Cruise" przy kierownicy, włączać regulator
prędkości już od 40 km/h.
Efektywne wykorzystanie wyposażenia elektrycznego
Przed wyjazdem, jeżeli w kabinie jest gorąco, przewietrzyć
ją, opuszczając szyby i otwierając nawiewy, a dopiero potem
uruchomić klimatyzację.
Powyżej 50 km/h zamknąć szyby i pozostawić otwarte nawiewy.
Wykorzystać wyposażenie umożliwiające zmniejszenie
temperatury w kabinie (rolety...).
Gdy tylko temperatura osiągnie odpowiedni poziom, wyłączać
klimatyzację, chyba że jej regulacja odbywa się automatycznie.
Wyłączać przełączniki odmrażania i osuszania szyb, jeżeli nie są
wyłączane automatycznie.
Jak najszybciej wyłączać podgrzewanie fotela.
Nie używać reflektorów i świateł przeciwmgłowych, gdy warunki
drogowe tego nie wymagają.
Ekojazda jest sposobem jazdy, który pozwoli kierowcy zmniejszyć zużycie paliwa i emisję CO
2.
Uruchamiać silnik tuż przed rozpoczęciem jazdy (głównie zimą).
Kabina nagrzewa się szybciej podczas jazdy.
Ograniczenie podłączania urządzeń przenośnych (odtwarzaczy
audio/wideo, konsoli gier) sprzyja zmniejszeniu zużycia energii,
a więc i paliwa.
Przed opuszczeniem samochodu odłączyć urządzenia przenośne.

13
1
RZUT OKIEM
JUMPER-PAPIER_PL_CHAP01_COUP D OEIL_ED01-2014
Ograniczanie przyczyn nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni samochodu; najcięższe
bagaże położyć w głębi bagażnika, jak najbliżej tylnych foteli.
Ograniczyć obciążenie samochodu i zminimalizować opór
aerodynamiczny (belki dachowe, relingi dachowe, bagażniki na
rowery, przyczepa...). Używać raczej bagażnika dachowego.
Zdjąć belki dachowe, relingi dachowe, gdy są nieprzydatne.
Po zakończeniu sezonu zimowego zdjąć opony zimowe i założyć
opony letnie.
Przestrzeganie zaleceń dotyczących obsługi
Regularnie kontrolować na zimno ciśnienie w ogumieniu, które
powinno być zgodne z etykietą znajdującą się na ramie drzwi po
stronie kierowcy.
Wykonywać tę kontrolę szczególnie:
- przed długą podróżą,
- przed każdym sezonem,
- po długim postoju.
Pamiętać również o kole zapasowym oraz oponach przyczepy
i przyczepy kempingowej.
Regularnie wykonywać obsługę samochodu (olej, filtr oleju, filtr
powietrza, filtr kabiny...) i przestrzegać terminów przeglądów
zalecanych w książce serwisowej i gwarancyjnej.
Jeżeli zbiornik paliwa ma być całkowicie zatankowany, nie należy
dolewać paliwa po trzecim odcięciu zasilania z dystrybutora.
W przypadku nowego samochodu dopiero po 3000 km można
zauważyć regularność w średnim zużyciu paliwa.

14
Otwieranie
JUMPER-PAPIER_PL_CHAP02_PRET A PARTIR_ED01-2014

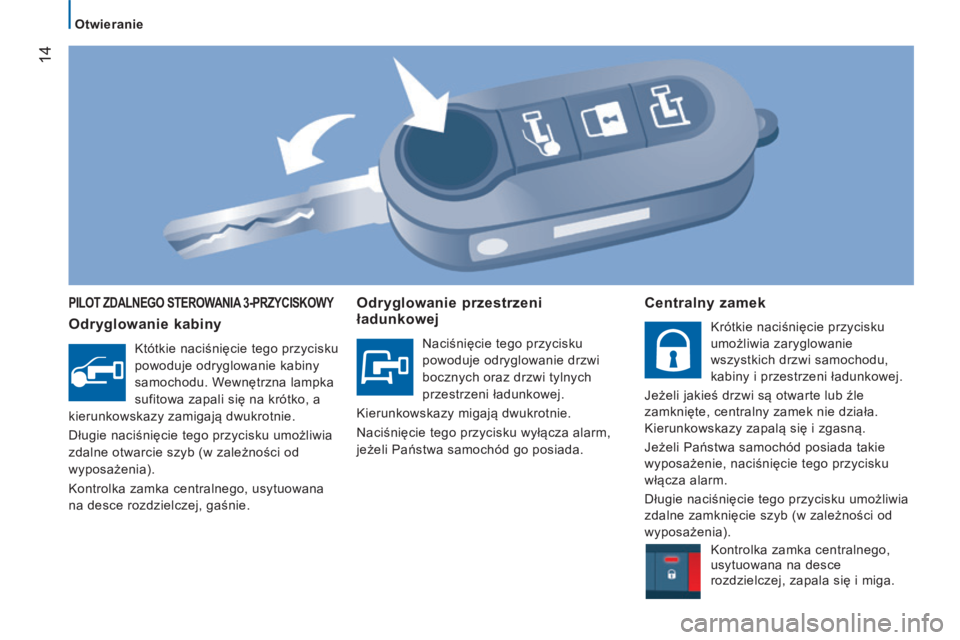

PILOT ZDALNEGO STEROWANIA 3-PRZYCISKOWY
Odryglowanie kabiny
Któtkie naciśnięcie tego przycisku
powoduje odryglowanie kabiny
samochodu. Wewnętrzna lampka
sufitowa zapali się na krótko, a
kierunkowskazy zamigają dwukrotnie.
Długie naciśnięcie tego przycisku umożliwia
zdalne otwarcie szyb (w zależności od
wyposażenia).
Kontrolka zamka centralnego, usytuowana
na desce rozdzielczej, gaśnie.
Odryglowanie przestrzeni ładunkowej
Naciśnięcie tego przycisku
powoduje odryglowanie drzwi
bocznych oraz drzwi tylnych
przestrzeni ładunkowej.
Kierunkowskazy migają dwukrotnie.
Naciśnięcie tego przycisku wyłącza alarm,
jeżeli Państwa samochód go posiada.
Centralny zamek
Krótkie naciśnięcie przycisku
umożliwia zaryglowanie
wszystkich drzwi samochodu,
kabiny i przestrzeni ładunkowej.
Jeżeli jakieś drzwi są otwarte lub źle
zamknięte, centralny zamek nie działa.
Kierunkowskazy zapalą się i zgasną.
Jeżeli Państwa samochód posiada takie
wyposażenie, naciśnięcie tego przycisku
włącza alarm.
Długie naciśnięcie tego przycisku umożliwia
zdalne zamknięcie szyb (w zależności od
wyposażenia). Kontrolka zamka centralnego,
usytuowana na desce
rozdzielczej, zapala się i miga.

15
2
Otwieranie
GOTOWY DO DROGI
JUMPER-PAPIER_PL_CHAP02_PRET A PARTIR_ED01-2014

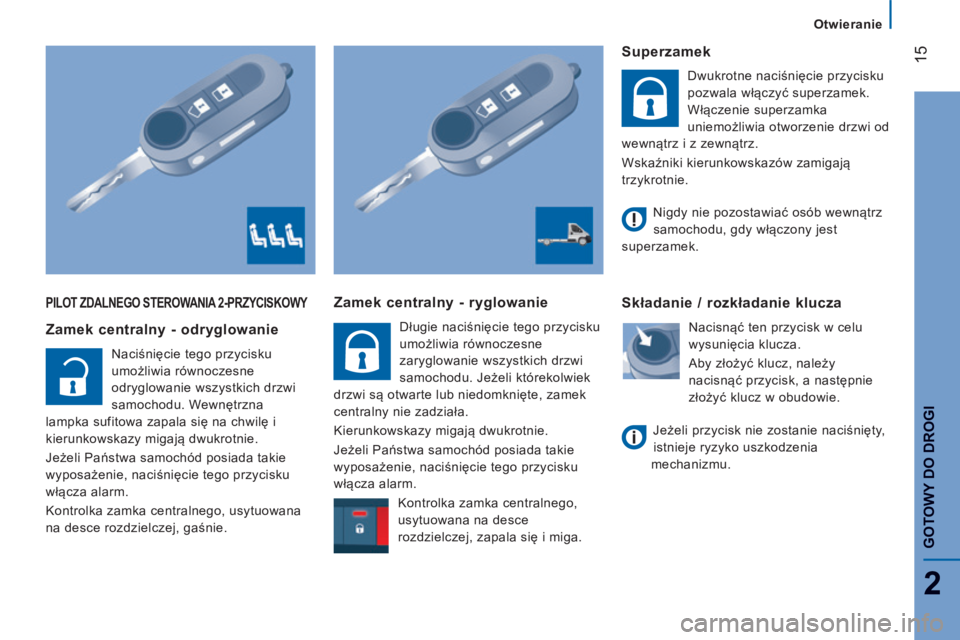

PILOT ZDALNEGO STEROWANIA 2-PRZYCISKOWY
Zamek centralny - odryglowanie
Naciśnięcie tego przycisku
umożliwia równoczesne
odryglowanie wszystkich drzwi
samochodu. Wewnętrzna
lampka sufitowa zapala się na chwilę i
kierunkowskazy migają dwukrotnie.
Jeżeli Państwa samochód posiada takie
wyposażenie, naciśnięcie tego przycisku
włącza alarm.
Kontrolka zamka centralnego, usytuowana
na desce rozdzielczej, gaśnie.
Zamek centralny - ryglowanie
Długie naciśnięcie tego przycisku
umożliwia równoczesne
zaryglowanie wszystkich drzwi
samochodu. Jeżeli którekolwiek
drzwi są otwarte lub niedomknięte, zamek
centralny nie zadziała.
Kierunkowskazy migają dwukrotnie.
Jeżeli Państwa samochód posiada takie
wyposażenie, naciśnięcie tego przycisku
włącza alarm.
Kontrolka zamka centralnego,
usytuowana na desce
rozdzielczej, zapala się i miga.
Superzamek
Dwukrotne naciśnięcie przycisku
pozwala włączyć superzamek.
Włączenie superzamka
uniemożliwia otworzenie drzwi od
wewnątrz i z zewnątrz.
Wskaźniki kierunkowskazów zamigają
trzykrotnie.
Składanie / rozkładanie klucza
Nacisnąć ten przycisk w celu
wysunięcia klucza.
Aby złożyć klucz, należy
nacisnąć przycisk, a następnie
złożyć klucz w obudowie.
Nigdy nie pozostawiać osób wewnątrz
samochodu, gdy włączony jest
superzamek.
Jeżeli przycisk nie zostanie naciśnięty,
istnieje ryzyko uszkodzenia
mechanizmu.

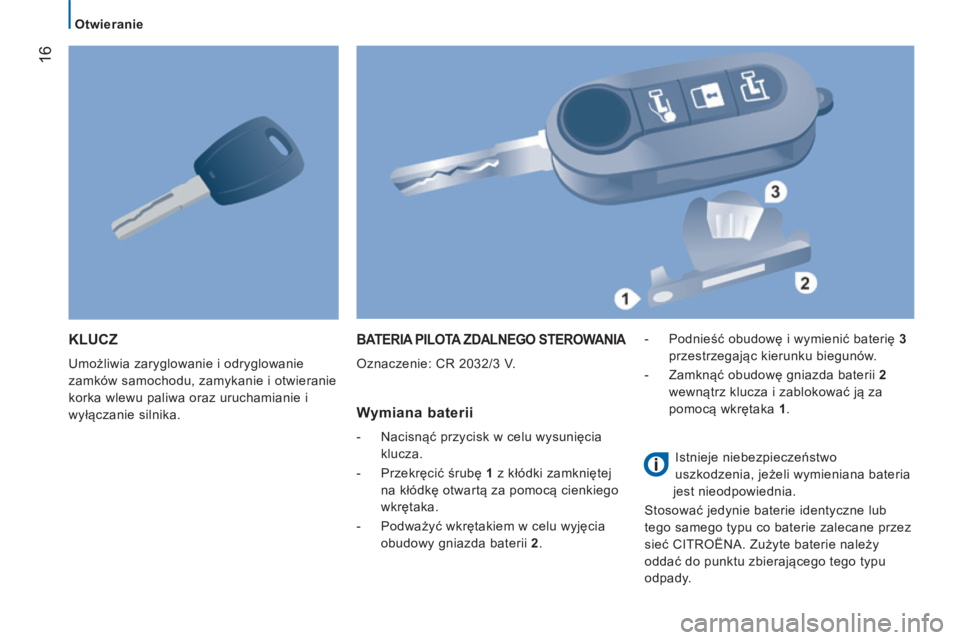

16
Otwieranie
JUMPER-PAPIER_PL_CHAP02_PRET A PARTIR_ED01-2014
KLUCZ
Umożliwia zaryglowanie i odryglowanie
zamków samochodu, zamykanie i otwieranie
korka wlewu paliwa oraz uruchamianie i
wyłączanie silnika.
BATERIA PILOTA ZDALNEGO STEROWANIA
Oznaczenie: CR 2032/3 V.
Wymiana baterii
- Nacisnąć przycisk w celu wysunięcia klucza .
- Przekręcić śrubę 1 z kłódki zamkniętej
na kłódkę otwartą za pomocą cienkiego
wkrętaka .
- Podważyć wkrętakiem w celu wyjęcia obudowy gniazda baterii 2 . - Podnieść obudowę i wymienić baterię 3
przestrzegając kierunku biegunów .
- Zamknąć obudowę gniazda baterii 2 wewnątrz klucza i zablokować ją za
pomocą wkrętaka 1 .
Istnieje niebezpieczeństwo
uszkodzenia, jeżeli wymieniana bateria
jest nieodpowiednia.
Stosować jedynie baterie identyczne lub
tego samego typu co baterie zalecane przez
sieć CITROËNA. Zużyte baterie należy
oddać do punktu zbierającego tego typu
odpady.

17
2
Otwieranie
GOTOWY DO DROGI
JUMPER-PAPIER_PL_CHAP02_PRET A PARTIR_ED01-2014

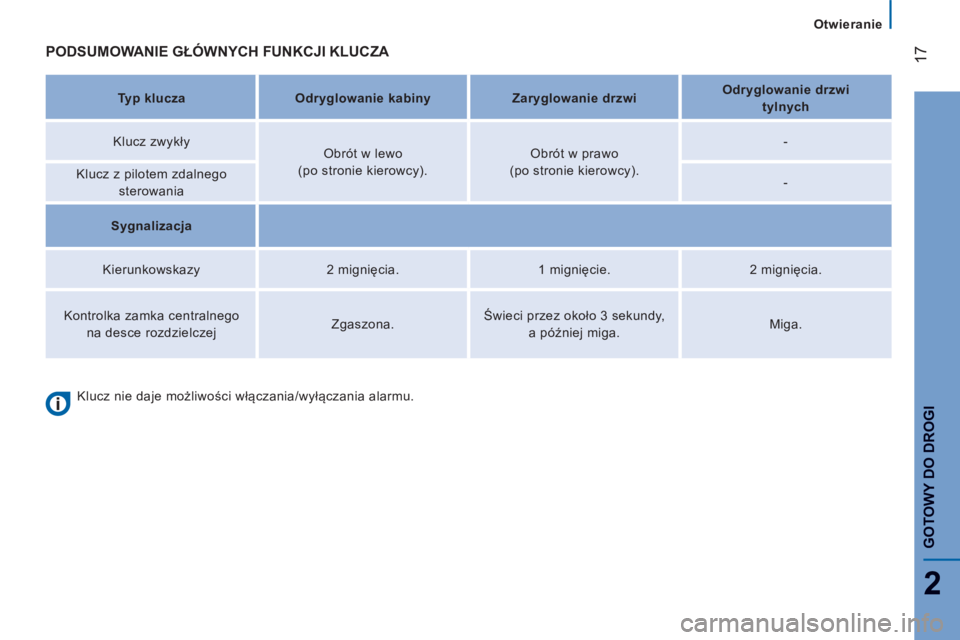

PODSUMOWANIE GŁÓWNYCH FUNKCJI KLUCZA
Typ klucza Odryglowanie kabiny Zaryglowanie drzwi Odryglowanie drzwi
tylnych
Klucz zwykły Obrót w lewo
(po stronie kierowcy). Obrót w prawo
(po stronie kierowcy). -
Klucz z pilotem zdalnego sterowania -
Sygnalizacja
Kierunkowskazy 2 mignięcia. 1 mignięcie. 2 mignięcia.
Kontrolka zamka centralnego na desce rozdzielczej Zgaszona. Świeci przez około 3 sekundy,
a później miga. Miga.
Klucz nie daje możliwości włączania/wyłączania alarmu.

18
Otwieranie
JUMPER-PAPIER_PL_CHAP02_PRET A PARTIR_ED01-2014
ELEKTRONICZNA BLOKADA ROZRUCHU
Wszystkie klucze sterują mechanizmem
elektronicznej blokady rozruchu.
Mechanizm ten blokuje układ zasilania
silnika. Aktywuje się automatycznie w
momencie wyjęcia klucza ze stacyjki. Manipulowanie pilotem zdalnego sterowania,
nawet w kieszeni, może przypadkowo
odblokować drzwi samochodu.
Jeżeli w ciągu około trzydziestu sekund po
odblokowaniu nie zostaną otwarte żadne
drzwi, system zablokuje je automatycznie.
Jednoczesne używanie innych urządzeń
wysyłających fale o wysokiej częstotliwości
(telefony komórkowe, alarmy domowe.)
może spowodować chwilowe zakłócenia
działania pilota zdalnego sterowania.
Za wyjątkiem procedury reinicjalizacji pilot
zdalnego sterowania nie działa dopóki
klucz znajduje się w stacyjce, nawet przy
wyłączonym zapłonie.
Praktyczne wskazówki
Numer kluczy zapisujemy starannie w sobie
tylko wiadomym miejscu, dzięki temu w
przypadku zgubienia klucza interwencja ASO
SIECI CITROËN będzie szybka i efektywna.
Wystarczy podać ten właśnie numer oraz
przedstawić poufną kartę kodową.
Nie przeprowadzać żadnych modyfikacji w
systemie elektronicznej blokady rozruchu. Kontrolka zapala się po
włączeniu zapłonu, klucz
rozpoznany, uruchomienie
silnika możliwe.
Jeżeli klucz nie zostanie rozpoznany,
uruchomienie silnika jest niemożliwe.
Wymienić klucz i sprawdzić uszkodzony
klucz w ASO sieci CITROËN.
Jazda z zablokowanymi drzwiami może
utrudnić ewentualną akcję ewakuacji
pasażerów z kabiny.
Ze względów bezpieczeństwa, jeżeli
pozostawimy w samochodzie dzieci, zawsze
wyjmujemy kluczyk ze stacyjki.
Po włączeniu zapłonu między kluczem
a mechanizmem elektronicznej blokady
zapłonu następuje wymiana danych.
Podczas zakupu używanego samochodu:
- należy sprawdzić, czy otrzymali Państwo poufną kartę kodową,
- należy wczytać klucz w systemie informatycznym ASO SIECI CITROËN,
aby upewnić się, że otrzymane klucze
są jedynymi, mogącymi uruchomić
samochód.
POUFNA KARTA KODOWA
Przekazywana podczas odbioru samochodu
wraz z kompletem kluczy zapasowych.
Na karcie znajduje się kod identyfikacyjny
niezbędny w przypadku naprawy
elektronicznej blokady zapłonu w ASO sieci
CITROËN. Kod ukryty jest pod paskiem folii,
zdejmowanym tylko w razie konieczności.
Kartę należy przechowywać w bezpiecznym
miejscu, nigdy w samochodzie.
W razie dłuższej podróży lub przejazdu,
zaleca się trzymać kartę wraz z
dokumentami osobistymi.
