CITROEN JUMPER 2015 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2015, Model line: JUMPER, Model: CITROEN JUMPER 2015Pages: 248, PDF Size: 8.87 MB
Page 1 of 248
CITROËN JUMPER
UPUTE ZA RUKOVANJE
Page 2 of 248
Upute za rukovanje na internetu
Uvidom u upute za rukovanje na internetu možete saznati
najnovije dostupne informacije, koje se lako prepoznaju po
označivaču stranica u obliku ove sličice:
Ako rubrika "MyCITROËN" nije dostupna na internetskim
stranicama marke CITROËN u vašoj zemlji, možete naći vaše
upute za rukovanje na sljedećoj adresi:
http://service.citroen.com/ddb/ Označite:
Pronađite vaše upute za rukovanje na internetskim stranicama
CITROËN, u rubrici "MyCITROËN".
poveznicu "Dokumenti o vozilu" na početnoj stranici (ne traži se
nikakva prijava),
jezik,
vozilo, oblik karoserije,
razdoblje izdanja vaših uputa za rukovanje koje odgovara datumu prve
registracije vozila.
Tamo ćete naći vaše upute za rukovanje, kao i najnovije dostupne
podatke označene sličicom:
Na tom osobnom prostoru po vašoj mjeri možete uspostaviti izravan
i poseban kontakt s markom.
Page 3 of 248
1
JUMPER-PAPIER_HR_CHAP00A_SOMMAIRE_ED01-2014

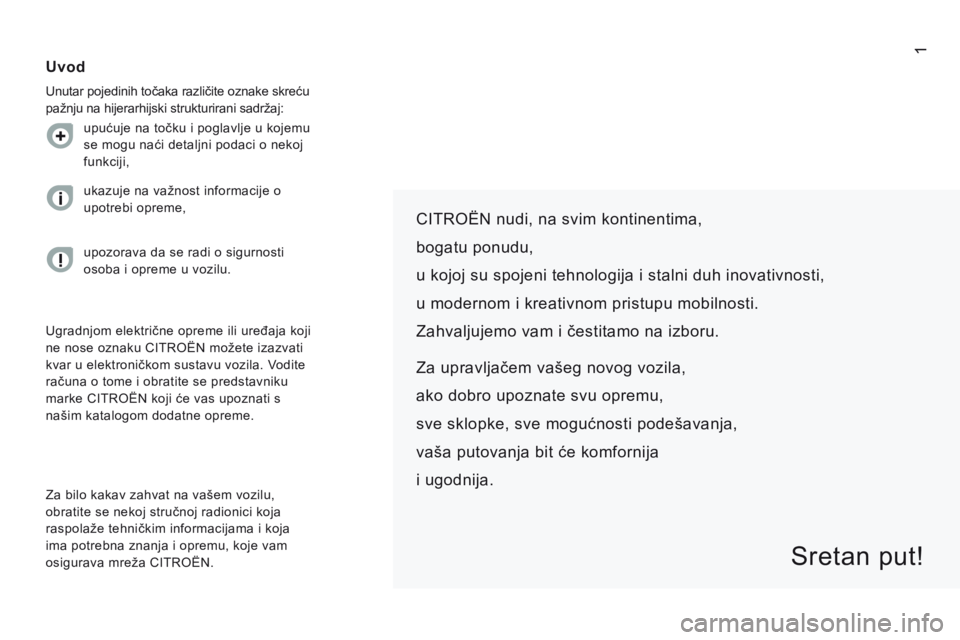

CITROËN nudi, na svim kontinentima,
bogatu ponudu,
u kojoj su spojeni tehnologija i stalni duh inovativnosti,
u modernom i kreativnom pristupu mobilnosti.
Zahvaljujemo vam i čestitamo na izboru.
Uvod
Unutar pojedinih točaka različite oznake skreću
pažnju na hijerarhijski strukturirani sadržaj:
Ugradnjom električne opreme ili uređaja koji
ne nose oznaku CITROËN možete izazvati
kvar u elektroničkom sustavu vozila. Vodite
računa o tome i obratite se predstavniku
marke CITROËN koji će vas upoznati s
našim katalogom dodatne opreme.
Za bilo kakav zahvat na vašem vozilu,
obratite se nekoj stručnoj radionici koja
raspolaže tehničkim informacijama i koja
ima potrebna znanja i opremu, koje vam
osigurava mreža CITROËN. upućuje na točku i poglavlje u kojemu
se mogu naći detaljni podaci o nekoj
funkciji,
ukazuje na važnost informacije o
upotrebi opreme,
upozorava da se radi o sigurnosti
osoba i opreme u vozilu.
Za upravljačem vašeg novog vozila,
ako dobro upoznate svu opremu,
sve sklopke, sve mogućnosti podešavanja,
vaša putovanja bit će komfornija
i ugodnija.
Sretan put!
Page 4 of 248
2

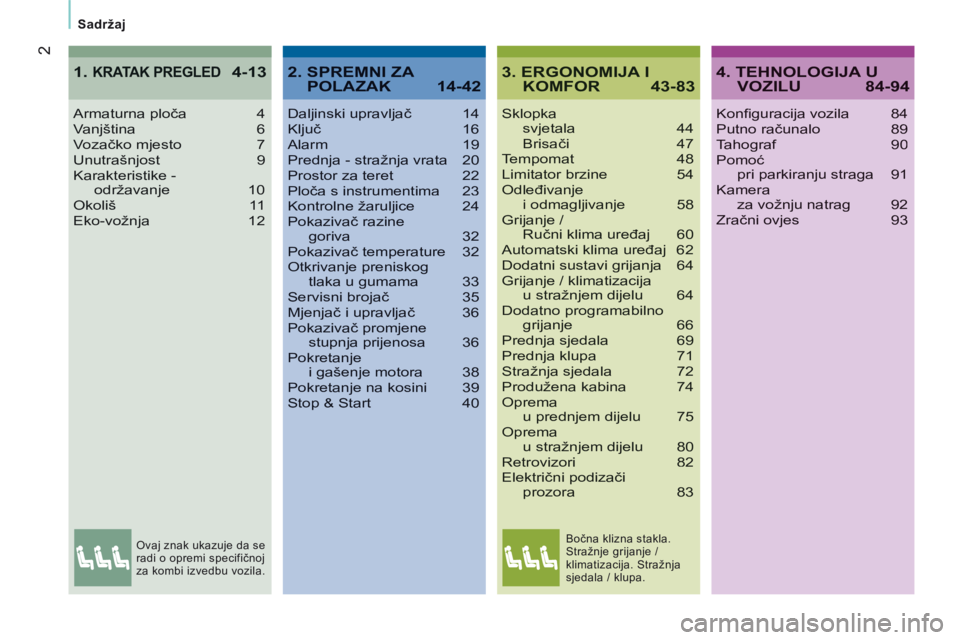

Sadržaj
JUMPER-PAPIER_HR_CHAP00A_SOMMAIRE_ED01-2014
3. ERGONOMIJA I KOMFOR 43-83
Sklopka svjetala 44 Brisači 47Tempomat 48Limitator brzine 54Odleđivanje i odmagljivanje 58Grijanje / Ručni klima uređaj 60Automatski klima uređaj 62Dodatni sustavi grijanja 64Grijanje / klimatizacija u stražnjem dijelu 64Dodatno programabilno grijanje 66Prednja sjedala 69Prednja klupa 71Stražnja sjedala 72Produžena kabina 74Oprema u prednjem dijelu 75Oprema u stražnjem dijelu 80Retrovizori 82Električni podizači prozora 83
Armaturna ploča 4Vanjština 6Vozačko mjesto 7Unutrašnjost 9Karakteristike - održavanje 10Okoliš 11Eko-vožnja 12
1. KRATAK PREGLED 4-134. TEHNOLOGIJA U VOZILU 84-94
Konfi guracija vozila 84Putno računalo 89Tahograf 90Pomoć pri parkiranju straga 91Kamera za vožnju natrag 92Zračni ovjes 93
2. SPREMNI ZA POLAZAK 14-42
Daljinski upravljač 14Ključ 16Alarm 19Prednja - stražnja vrata 20Prostor za teret 22Ploča s instrumentima 23Kontrolne žaruljice 24Pokazivač razine goriva 32Pokazivač temperature 32Otkrivanje preniskog tlaka u gumama 33Servisni brojač 35Mjenjač i upravljač 36Pokazivač promjene stupnja prijenosa 36Pokretanje i gašenje motora 38Pokretanje na kosini 39Stop & Start 40
Ovaj znak ukazuje da se
radi o opremi specifičnoj
za kombi izvedbu vozila. Bočna klizna stakla.
Stražnje grijanje /
klimatizacija. Stražnja
sjedala / klupa.
Page 5 of 248
3
Sadržaj
JUMPER-PAPIER_HR_CHAP00A_SOMMAIRE_ED01-2014

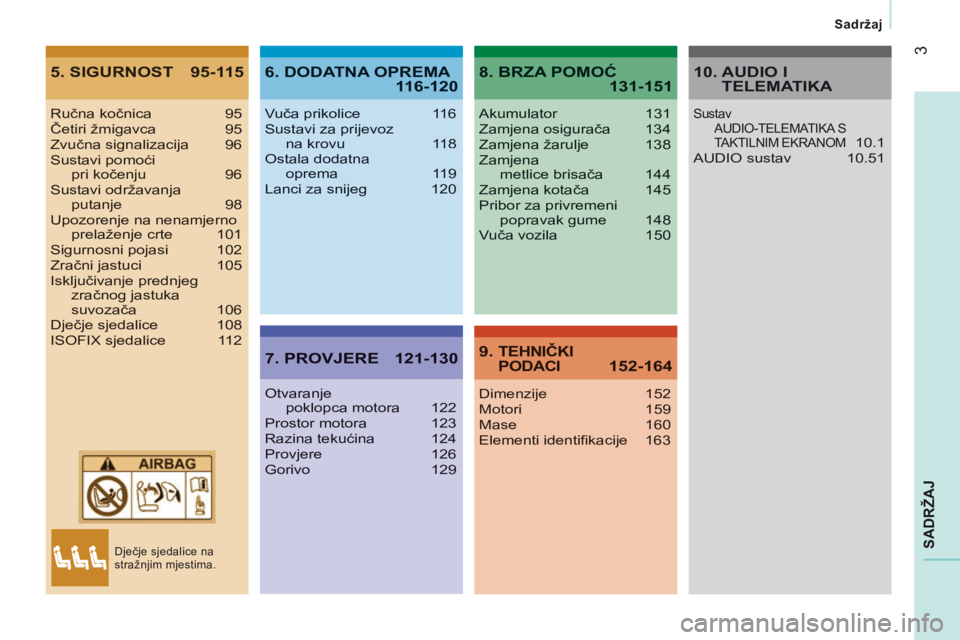

SADRŽAJ
5. SIGURNOST 95-1156. DODATNA OPREMA 116-120
7. PROVJERE 121-130
8. BRZA POMOĆ 131-151
9. TEHNIČKI PODACI 152-164
Ručna kočnica 95Četiri žmigavca 95Zvučna signalizacija 96Sustavi pomoći pri kočenju 96Sustavi održavanja putanje 98Upozorenje na nenamjerno prelaženje crte 101Sigurnosni pojasi 102Zračni jastuci 105Isključivanje prednjeg zračnog jastuka suvozača 106Dječje sjedalice 108ISOFIX sjedalice 112
Vuča prikolice 116Sustavi za prijevoz na krovu 118Ostala dodatna oprema 119Lanci za snijeg 120
Otvaranje poklopca motora 122Prostor motora 123Razina tekućina 124Provjere 126Gorivo 129
Akumulator 131Zamjena osigurača 134Zamjena žarulje 138Zamjena metlice brisača 144Zamjena kotača 145Pribor za privremeni popravak gume 148Vuča vozila 150
Dimenzije 152Motori 159Mase 160Elementi identifi kacije 163
10. AUDIO I TELEMATIKA
Sustav AUDIO-TELEMATIKA S TAKTILNIM EKRANOM 10.1AUDIO sustav 10.51
Dječje sjedalice na
stražnjim mjestima.
Page 6 of 248
4
Prikaz
JUMPER-PAPIER_HR_CHAP01_COUP D OEIL_ED01-2014

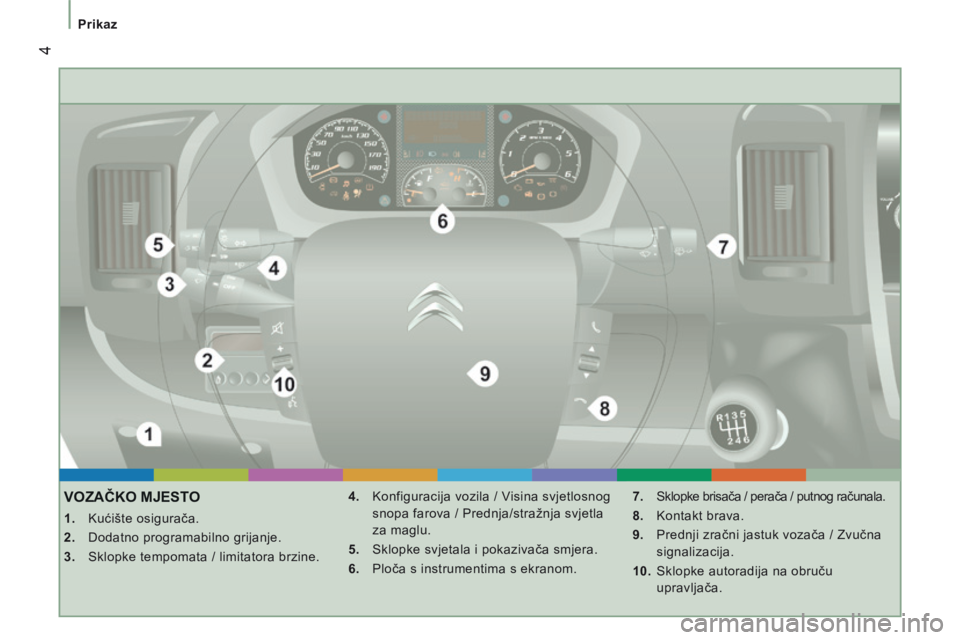

VOZAČKO MJESTO
1. Kućište osigurača.
2. Dodatno programabilno grijanje.
3. Sklopke tempomata / limitatora brzine. 4. Konfiguracija vozila / Visina svjetlosnog
snopa farova / Prednja/stražnja svjetla
za maglu.
5. Sklopke svjetala i pokazivača smjera.
6. Ploča s instrumentima s ekranom. 7. Sklopke brisača / perača / putnog računala.
8. Kontakt brava.
9. Prednji zračni jastuk vozača / Zvučna
signalizacija.
10. Sklopke autoradija na obruču upravljača.
Page 7 of 248
1
KRATAK PREGLED
5
Prikaz
JUMPER-PAPIER_HR_CHAP01_COUP D OEIL_ED01-2014

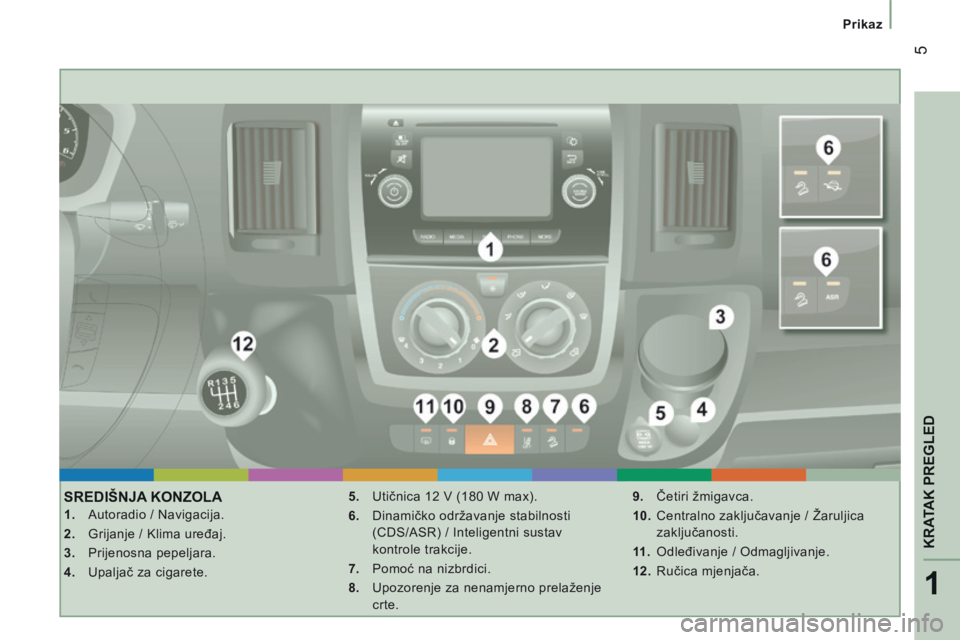

SREDIŠNJA KONZOLA
1. Autoradio / Navigacija.
2. Grijanje / Klima uređaj.
3. Prijenosna pepeljara.
4. Upaljač za cigarete. 5. Utičnica 12 V (180 W max).
6. Dinamičko održavanje stabilnosti
(CDS/ASR) / Inteligentni sustav
kontrole trakcije.
7. Pomoć na nizbrdici.
8. Upozorenje za nenamjerno prelaženje crte. 9. Četiri žmigavca.
10. Centralno zaključavanje / Žaruljica
zaključanosti.
11 . Odleđivanje / Odmagljivanje.
12. Ručica mjenjača.
Page 8 of 248
6
Slikovno kazalo
JUMPER-PAPIER_HR_CHAP01_COUP D OEIL_ED01-2014

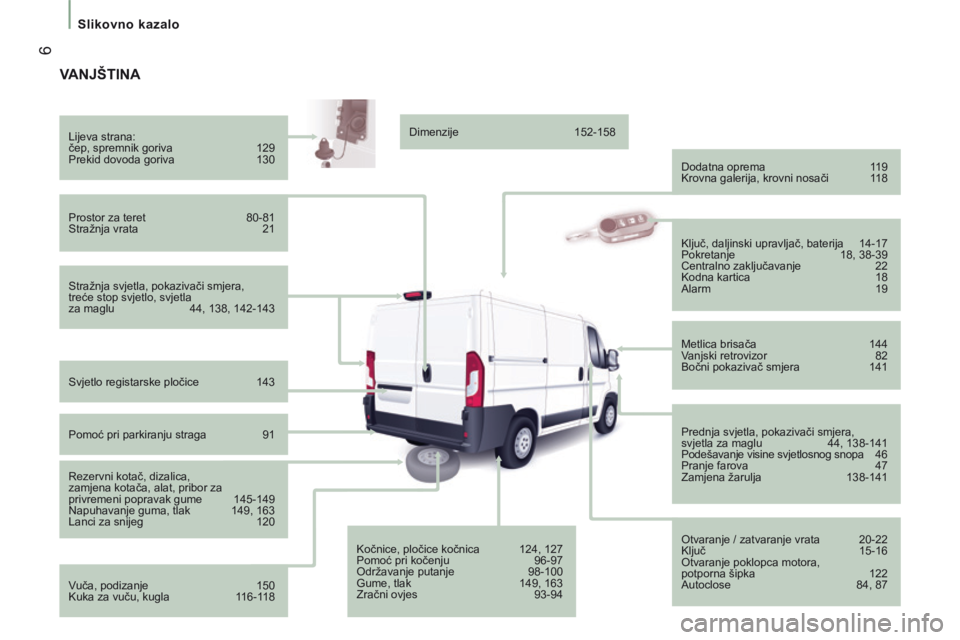

VANJŠTINA
Stražnja svjetla, pokazivači smjera,
treće stop svjetlo, svjetla
za maglu 44, 138, 142-143
Lijeva strana:
čep, spremnik goriva
129
Prekid dovoda goriva 130
Prostor za teret 80-81
Stražnja vrata 21
Svjetlo registarske pločice 143
Pomoć pri parkiranju straga 91
Rezervni kotač, dizalica,
zamjena kotača, alat, pribor za
privremeni popravak gume 145-149
Napuhavanje guma, tlak 149, 163
Lanci za snijeg 120
Vuča, podizanje 150
Kuka za vuču, kugla 116-118 Dimenzije
152-158
Dodatna oprema 119
Krovna galerija, krovni nosači 118
Kočnice, pločice kočnica 124, 127
Pomoć pri kočenju 96-97
Održavanje putanje 98-100
Gume, tlak 149, 163
Zračni ovjes 93-94 Ključ, daljinski upravljač, baterija 14-17
Pokretanje
18, 38-39
Centralno zaključavanje 22
Kodna kartica 18
Alarm 19
Metlica brisača 144
Vanjski retrovizor 82
Bočni pokazivač smjera 141
Prednja svjetla, pokazivači smjera,
svjetla za maglu 44, 138-141
Podešavanje visine svjetlosnog snopa 46
Pranje farova 47
Zamjena žarulja 138-141
Otvaranje / zatvaranje vrata 20-22
Ključ 15-16
Otvaranje poklopca motora,
potporna šipka 122
Autoclose 84, 87
Page 9 of 248
1
KRATAK PREGLED
7
Slikovno kazalo
JUMPER-PAPIER_HR_CHAP01_COUP D OEIL_ED01-2014

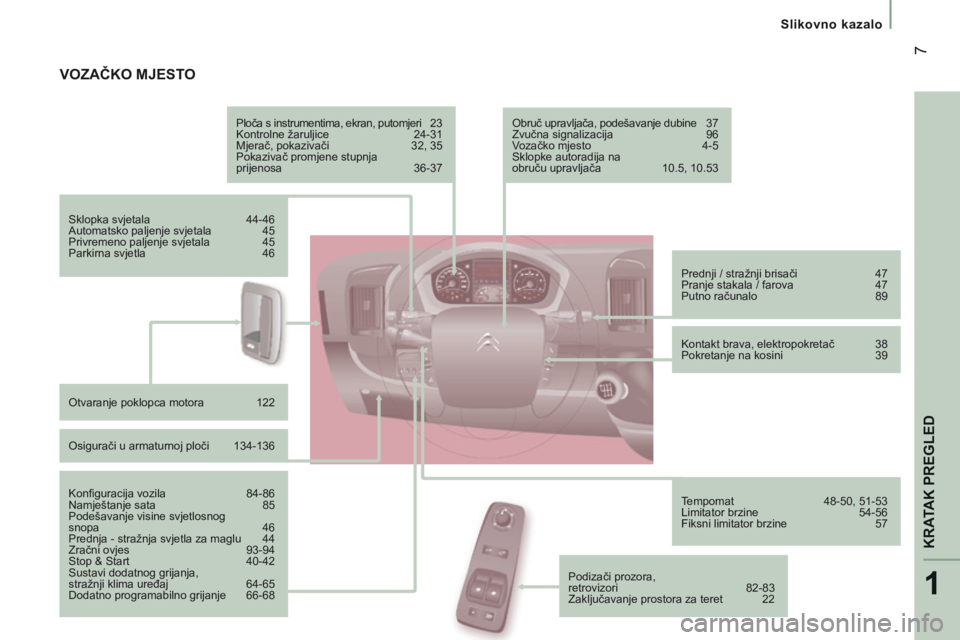

VOZAČKO MJESTO
Ploča s instrumentima, ekran, putomjeri 23
Kontrolne žaruljice 24-31
Mjerač, pokazivači 32, 35
Pokazivač promjene stupnja
prijenosa 36-37
Sklopka svjetala 44-46
Automatsko paljenje svjetala 45
Privremeno paljenje svjetala 45
Parkirna svjetla 46
Otvaranje poklopca motora 122
Osigurači u armaturnoj ploči 134-136
Konfi guracija vozila 84-86
Namještanje sata 85
Podešavanje visine svjetlosnog
snopa 46
Prednja - stražnja svjetla za maglu 44
Zračni ovjes 93-94
Stop & Start 40-42
Sustavi dodatnog grijanja,
stražnji klima uređaj 64-65
Dodatno programabilno grijanje 66-68 Prednji / stražnji brisači
47
Pranje stakala / farova 47
Putno računalo 89
Kontakt brava, elektropokretač 38
Pokretanje na kosini 39
Tempomat 48-50, 51-53
Limitator brzine 54-56
Fiksni limitator brzine 57
Obruč upravljača, podešavanje dubine 37
Zvučna signalizacija
96
Vozačko mjesto 4-5
Sklopke autoradija na
obruču upravljača 10.5, 10.53
Podizači prozora,
retrovizori 82-83
Zaključavanje prostora za teret 22
Page 10 of 248
8
Slikovno kazalo
JUMPER-PAPIER_HR_CHAP01_COUP D OEIL_ED01-2014

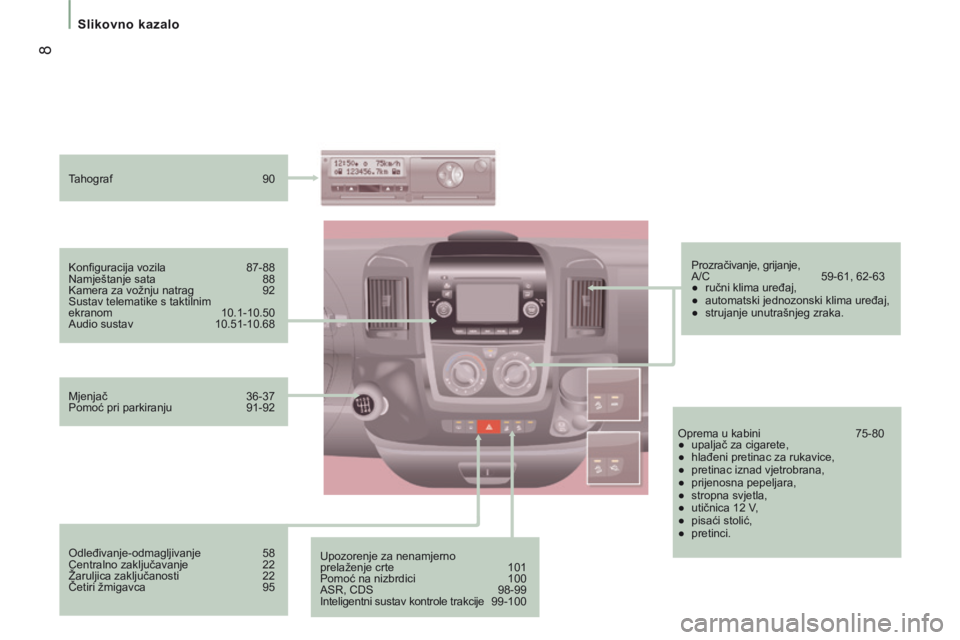

Upozorenje za nenamjerno
prelaženje crte 101
Pomoć na nizbrdici 100
ASR, CDS 98-99
Inteligentni sustav kontrole trakcije 99-100
Konfi guracija vozila
87-88
Namještanje sata 88
Kamera za vožnju natrag 92
Sustav telematike s taktilnim
ekranom 10.1-10.50
Audio sustav 10.51-10.68
Tahograf
90
Oprema u kabini 75-80
● upaljač za cigarete,
● hlađeni pretinac za rukavice,
● pretinac iznad vjetrobrana,
● prijenosna pepeljara,
● stropna svjetla,
● utičnica 12 V,
● pisaći stolić,
● pretinci.
Mjenjač
36-37
Pomoć pri parkiranju 91-92
Odleđivanje-odmagljivanje 58
Centralno zaključavanje 22
Žaruljica zaključanosti 22
Četiri žmigavca 95 Prozračivanje, grijanje,
A/C
59-61, 62-63
● ručni klima uređaj,
● automatski jednozonski klima uređaj,
● strujanje unutrašnjeg zraka.
