CITROEN JUMPER 2015 Notices Demploi (in French)

Ventiler
59
3

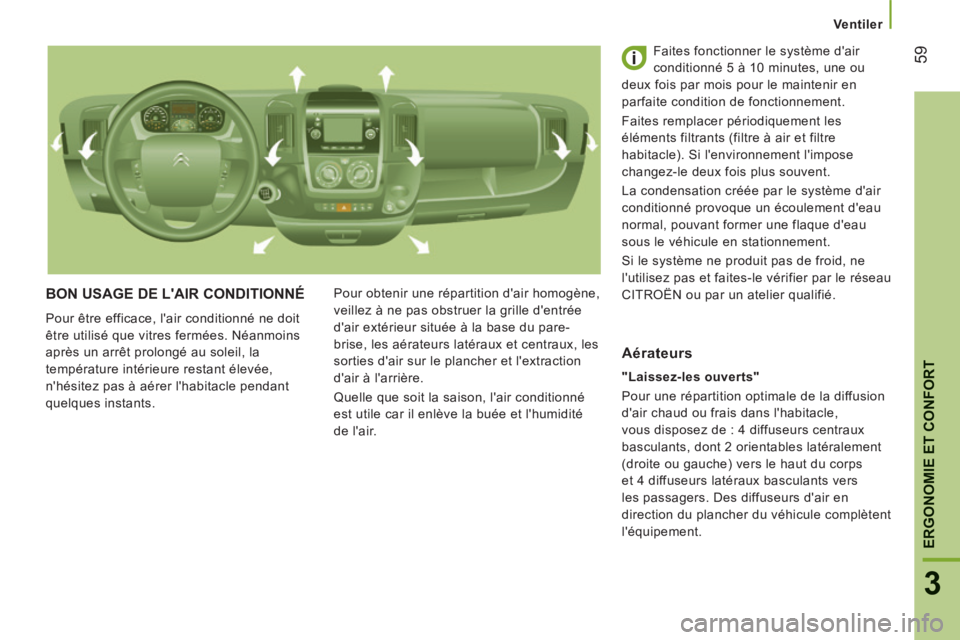

ERGONOMIE ET CONFORT
BON USAGE DE L'AIR CONDITIONNÉ
Pour être efficace, l'air conditionné ne doit
être utilisé que vitres fermées. Néanmoins
après un arrêt prolongé au soleil, la
température intérieure restant élevée,
n'hésitez pas à aérer l'habitacle pendant
quelques instants. Pour obtenir une répartition d'air homogène,
veillez à ne pas obstruer la grille d'entrée
d'air extérieur située à la base du pare-
brise, les aérateurs latéraux et centraux, les
sorties d'air sur le plancher et l'extraction
d'air à l'arrière.
Quelle que soit la saison, l'air conditionné
est utile car il enlève la buée et l'humidité
de l'air. Faites fonctionner le système d'air
conditionné 5 à 10 minutes, une ou
deux fois par mois pour le maintenir en
parfaite condition de fonctionnement.
Faites remplacer périodiquement les
éléments filtrants (filtre à air et filtre
habitacle). Si l'environnement l'impose
changez-le deux fois plus souvent.
La condensation créée par le système d'air
conditionné provoque un écoulement d'eau
normal, pouvant former une flaque d'eau
sous le véhicule en stationnement.
Si le système ne produit pas de froid, ne
l'utilisez pas et faites-le vérifier par le réseau
CITROËN ou par un atelier qualifié.
"Laissez-les ouverts"
Pour une répartition optimale de la diffusion
d'air chaud ou frais dans l'habitacle,
vous disposez de : 4 diffuseurs centraux
basculants, dont 2 orientables latéralement
(droite ou gauche) vers le haut du corps
et 4 diffuseurs latéraux basculants vers
les passagers. Des diffuseurs d'air en
direction du plancher du véhicule complètent
l'équipement.
Aérateurs

Ventiler
60

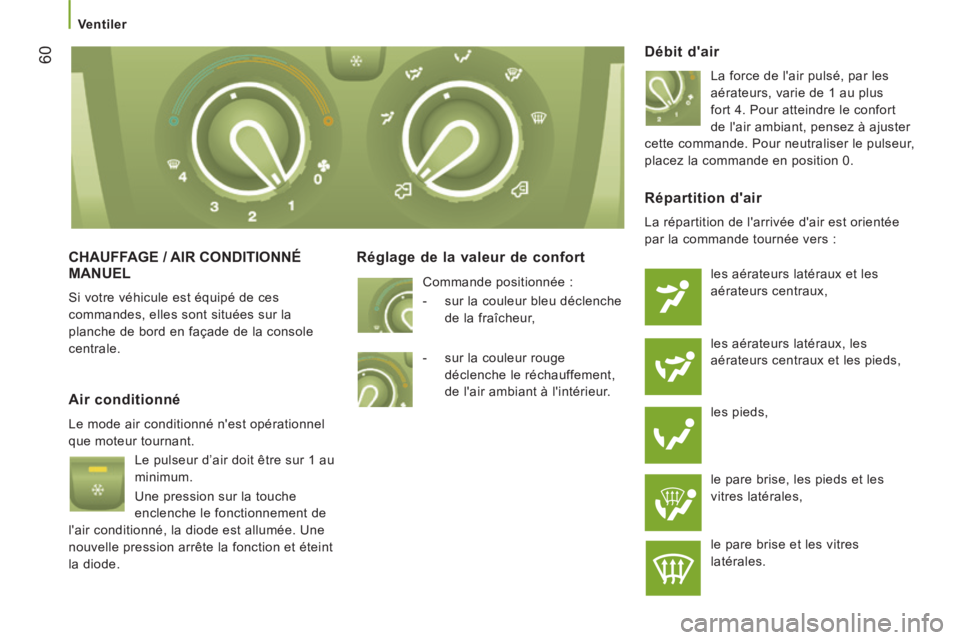

CHAUFFAGE / AIR CONDITIONNÉ MANUEL
Si votre véhicule est équipé de ces
commandes, elles sont situées sur la
planche de bord en façade de la console
centrale.
Réglage de la valeur de confort
Débit d'air
La force de l'air pulsé, par les
aérateurs, varie de 1 au plus
fort 4. Pour atteindre le confort
de l'air ambiant, pensez à ajuster
cette commande. Pour neutraliser le pulseur,
placez la commande en position 0.
Air conditionné
Le mode air conditionné n'est opérationnel
que moteur tournant.
Le pulseur d’air doit être sur 1 au
minimum.
Une pression sur la touche
enclenche le fonctionnement de
l'air conditionné, la diode est allumée. Une
nouvelle pression arrête la fonction et éteint
la diode.
Répartition d'air
La répartition de l'arrivée d'air est orientée
par la commande tournée vers :
les aérateurs latéraux et les
aérateurs centraux,
les aérateurs latéraux, les
aérateurs centraux et les pieds,
les pieds,
le pare brise, les pieds et les
vitres latérales,
le pare brise et les vitres
latérales.
Commande positionnée :
- sur la couleur bleu déclenche
de la fraîcheur,
- sur la couleur rouge déclenche le réchauffement,
de l'air ambiant à l'intérieur.

Ventiler
61
3
ERGONOMIE ET CONFORT
Entrée d'air extérieur Conseils de réglages de l'air conditionné manuel
Pour une bonne utilisation de ce système, nous vous conseillons :
Recirculation d'air intérieur
Cette position ne doit être que
temporaire.
Utilisée simultanément avec
l'air conditionné enclenché et le
réglage de la force d'air pulsé (de 1 à 4), la
recirculation permet d'atteindre le confort
d'air ambiant souhaité aussi bien en réglage
chaud que froid.
La recirculation isole momentanément
l'habitacle des odeurs et des fumées
extérieures. Si je veux
du ... Répartition
d'air Température
Débit d'air Recirculation
d'air AC
Chaud -
Froid
Dégivrage
Désembuage

Votre confort d'air ambiant atteint, retournez
à la position entrée d'air extérieur, elle
permet le renouvellement de l'air dans
l'habitacle et le désembuage. C'est l'usage
à privilégier. Cette position est à privilégier.

Ventiler
62
AIR CONDITIONNÉ AUTOMATIQUE - MONOZONE
Si votre véhicule est équipé de ces
commandes, elles sont situées sur la
planche de bord en façade de la console
centrale.
Mode AUTO
Mise en marche FULL AUTO :
un appui sur la commande AUTO
allume les fonctions du système,
confirmées par l'affichage FULL
AUTO . C'est le mode normal d'utilisation du
système d'air conditionné automatique.
Par la bague mobile entourant la commande
AUTO, réglez la température de confort à
atteindre selon une graduation située entre :
- HI (High jusqu'à ≈32) et,
- LO (Low jusqu'à ≈16).
Le système gère la répartition, le débit
et l'entrée d'air afin d'assurer le confort
équivalent à la graduation affichée et la recirculation d'air suffisante dans l'habitacle.
Vous n'avez plus à intervenir.
Ecran de contrôle de l'état de votre fonction
air conditionné automatique.
Mode AUTO personnalisable
Mise en marche en mode AUTO ,
certains réglages peuvent être
modifiés : la répartition, le débit
d'air, la réfrigération et l'entrée/
recirculation d'air.
L'afficheur passe de FULL AUTO à AUTO .
Pour revenir au fonctionnement tout
automatique, ré-appuyez sur cette touche.
L'affichage en façade de la commande
passe de AUTO à FULL AUTO .
Si après des réglages manuels, le système
ne parvient pas à maintenir la graduation
choisie, elle clignote puis AUTO s'efface.
Appuyez sur la commande AUTO pour
revenir aux réglages automatiques.
Arrêt réfrigération
Un appui sur cette commande
arrête les fonctions de la
réfrigération. Le flocon de neige
s'efface sur l'afficheur.
Arrêt complet
Un appui sur cette commande
arrête le système. La diode et
l'afficheur s'éteignent.
Moteur tournant et air conditionné
enclenché, ce symbole et le message
FULL AUTO s'affichent.
Les autres composantes sont affichées
selon les réglages sélectionnés par l'usager.

Ventiler
63
3
ERGONOMIE ET CONFORT

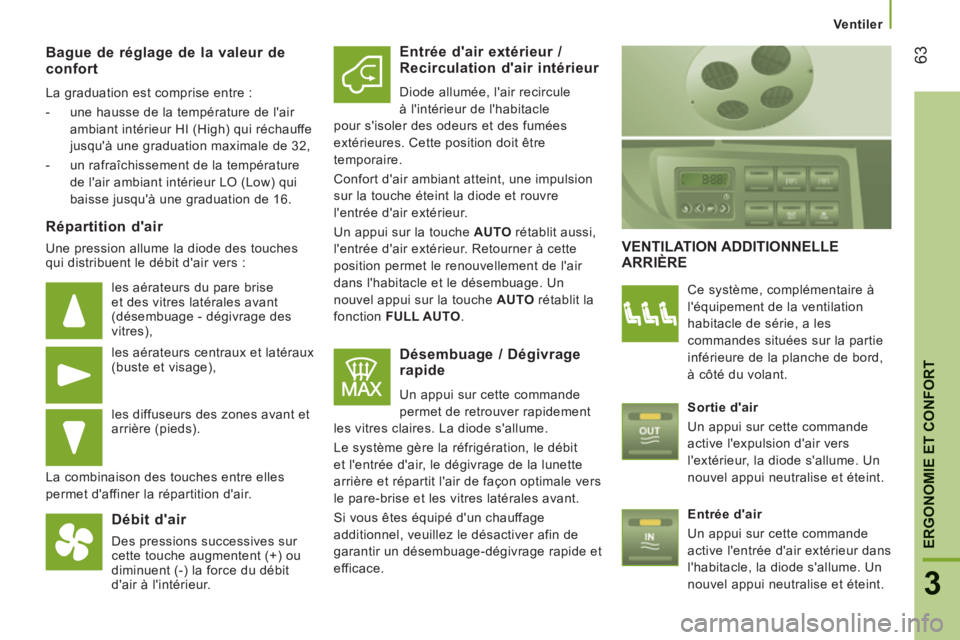

Bague de réglage de la valeur de confort
La graduation est comprise entre :
- une hausse de la température de l'air ambiant intérieur HI (High) qui réchauffe
jusqu'à une graduation maximale de 32,
- un rafraîchissement de la température de l'air ambiant intérieur LO (Low) qui
baisse jusqu'à une graduation de 16.
Répartition d'air
Une pression allume la diode des touches
qui distribuent le débit d'air vers :
les aérateurs du pare brise
et des vitres latérales avant
(désembuage - dégivrage des
vitres),
les aérateurs centraux et latéraux
(buste et visage),
les diffuseurs des zones avant et
arrière (pieds).
La combinaison des touches entre elles
permet d'affiner la répartition d'air.
Débit d'air
Des pressions successives sur
cette touche augmentent (+) ou
diminuent (-) la force du débit
d'air à l'intérieur.
Entrée d'air extérieur / Recirculation d'air intérieur
Diode allumée, l'air recircule
à l'intérieur de l'habitacle
pour s'isoler des odeurs et des fumées
extérieures. Cette position doit être
temporaire.
Confort d'air ambiant atteint, une impulsion
sur la touche éteint la diode et rouvre
l'entrée d'air extérieur.
Un appui sur la touche AUTO rétablit aussi,
l'entrée d'air extérieur. Retourner à cette
position permet le renouvellement de l'air
dans l'habitacle et le désembuage. Un
nouvel appui sur la touche AUTO rétablit la
fonction FULL AUTO .
Désembuage / Dégivrage rapide
Un appui sur cette commande
permet de retrouver rapidement
les vitres claires. La diode s'allume.
Le système gère la réfrigération, le débit
et l'entrée d'air, le dégivrage de la lunette
arrière et répartit l'air de façon optimale vers
le pare-brise et les vitres latérales avant.
Si vous êtes équipé d'un chauffage
additionnel, veuillez le désactiver afin de
garantir un désembuage-dégivrage rapide et
efficace.
VENTILATION ADDITIONNELLE ARRIÈRE
Ce système, complémentaire à
l'équipement de la ventilation
habitacle de série, a les
commandes situées sur la partie
inférieure de la planche de bord,
à côté du volant.
Sortie d'air
Un appui sur cette commande
active l'expulsion d'air vers
l'extérieur, la diode s'allume. Un
nouvel appui neutralise et éteint.
Entrée d'air
Un appui sur cette commande
active l'entrée d'air extérieur dans
l'habitacle, la diode s'allume. Un
nouvel appui neutralise et éteint.

Ventiler

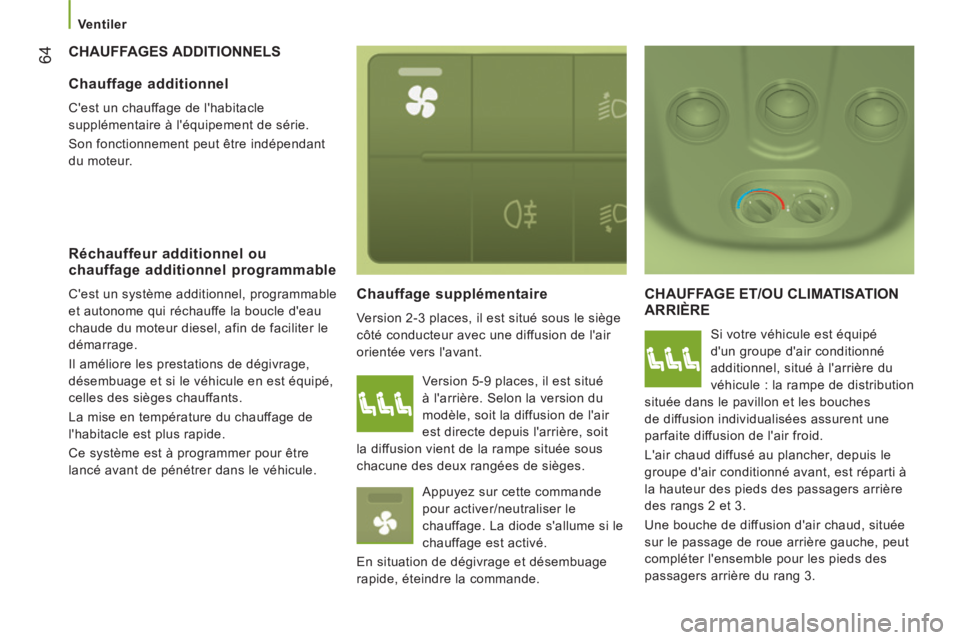

64 CHAUFFAGES ADDITIONNELS
Chauffage supplémentaire
Version 2-3 places, il est situé sous le siège
côté conducteur avec une diffusion de l'air
orientée vers l'avant.
CHAUFFAGE ET/OU CLIMATISATION ARRIÈRE
Si votre véhicule est équipé
d'un groupe d'air conditionné
additionnel, situé à l'arrière du
véhicule : la rampe de distribution
située dans le pavillon et les bouches
de diffusion individualisées assurent une
parfaite diffusion de l'air froid.
L'air chaud diffusé au plancher, depuis le
groupe d'air conditionné avant, est réparti à
la hauteur des pieds des passagers arrière
des rangs 2 et 3.
Une bouche de diffusion d'air chaud, située
sur le passage de roue arrière gauche, peut
compléter l'ensemble pour les pieds des
passagers arrière du rang 3.
Chauffage additionnel
C'est un chauffage de l'habitacle
supplémentaire à l'équipement de série.
Son fonctionnement peut être indépendant
du moteur.
Réchauffeur additionnel ou chauffage additionnel programmable
C'est un système additionnel, programmable
et autonome qui réchauffe la boucle d'eau
chaude du moteur diesel, afin de faciliter le
démarrage.
Il améliore les prestations de dégivrage,
désembuage et si le véhicule en est équipé,
celles des sièges chauffants.
La mise en température du chauffage de
l'habitacle est plus rapide.
Ce système est à programmer pour être
lancé avant de pénétrer dans le véhicule. Version 5-9 places, il est situé
à l'arrière. Selon la version du
modèle, soit la diffusion de l'air
est directe depuis l'arrière, soit
la diffusion vient de la rampe située sous
chacune des deux rangées de sièges.
Appuyez sur cette commande
pour activer/neutraliser le
chauffage. La diode s'allume si le
chauffage est activé.
En situation de dégivrage et désembuage
rapide, éteindre la commande.

Ventiler
65
3
ERGONOMIE ET CONFORT
Activation / Neutralisation
Cette commande, située sur
la platine à l'extrémité gauche
de la planche de bord, vous
permet d'activer/neutraliser le
fonctionnement des commandes arrière,
depuis la place conducteur.
Un premier appui active (diode allumée).
Un second appui neutralise (diode éteinte). Pour neutraliser le pulseur, placez la
commande en position 0.
Cependant une sécurité ventilera
automatiquement le circuit arrière, même si
la commande est en position 0, afin d'éviter
la formation de condensation.
Débit d'air
La force de l'air pulsé, par les
bouches, varie de 1 au plus
fort 4.
Pour atteindre le confort de l'air ambiant,
pensez à ajuster cette commande.
Réglage valeur de confort
- sur la couleur bleue, déclenche de la fraîcheur,
- sur la couleur rouge, déclenche le réchauffement
de l'air ambiant.
La commande OFF de la façade centrale
«Mono-zone» éteint la fonction. Commande positionnée :

Ventiler
66
CHAUFFAGE ADDITIONNEL PROGRAMMABLE
Si votre véhicule est équipé d'un
chauffage autonome programmable : il met
progressivement le moteur à une bonne
température pour faciliter son démarrage. Une horloge intégrée permet de programmer
l'heure de son déclenchement. Le
réchauffement de l'habitacle sera plus
rapide. Témoin du cycle de chauffage
Programmateur numérique
La façade du système de chauffage
programmable est située en bas à gauche
de la planche de bord. Éclairage de l'écran
Affichage du numéro de
programme sélectionné
Touche d'affichage de l'heure
Touches de réglage de l'heure
Sélection du programme
mémorisé
Touche d'allumage immédiat du
chauffage
Témoin de réglage et lecture de
l'heure

Ventiler
67
3
ERGONOMIE ET CONFORT
Mise à l'heure de l'horloge interne
Réglez l'horloge en façade avant de
programmer la mise en marche différée du
chauffage.
Mise en marche du chauffage immédiat
Avant d'allumer le chauffage, vérifiez que :
- la manette de réglage de la température soit sur la position «Air chaud» (rouge).
- la manette de réglage de débit d'air soit sur la position 2. Ce symbole ou l'heure précédente
mémorisée et le numéro (ex. 1)
correspondant à la présélection rappelée
s'affichent pendant dix secondes.
Remarque : si vous voulez rappeler les
autres heures présélectionnées, appuyez
plusieurs fois sur la touche SET avant la fin
des dix secondes.
Appuyez sur cette touche.
L'écran et le témoin associé
s'allument.
Dans les dix secondes, actionnez ces deux
touches de réglage jusqu'à l'affichage de
l'heure exacte. Appuyez sur «>» pour augmenter
les heures ou sur «<» pour
diminuer.
En maintenant la touche
enfoncée, les chiffres défilent
plus rapidement.
Lecture de l'heure
Appuyez sur cette touche.
Ce témoin s'allume, l'heure
s'affiche pendant dix secondes
environ. Appuyez sur cette touche.
L'écran et le témoin du cycle de
chauffage s'allument et restent
allumés pendant toute la durée
de fonctionnement.
Mise en marche du chauffage différée
L'allumage peut être programmé entre une
minute et vingt quatre heures à l'avance.
Vous pouvez mémoriser jusqu'à trois heures
différentes de mise en marche, mais ne
programmer qu'une seule mise en marche
différée.
Remarque : si vous désirez effectuer
une mise en marche quotidienne à heure
fixe, il vous suffit de reprogrammer l'heure
mémorisée chaque jour.
Appuyez sur cette touche, l'écran
devient surbrillant. Dans les dix secondes, actionnez
ces deux touches de réglage
pour sélectionner l'heure de mise
en marche désirée.
La prise en compte de la
mémorisation est confirmée
par la disparition de l'heure
d'allumage, l'affichage du numéro
de présélection (ex. 1) et la surbrillance de
l'éclairage de l'écran.

Ventiler
68 Annulation de la programmation
Pour effacer l'heure d'allumage
programmée, appuyez
brièvement sur cette touche.
L'éclairage de l'écran et le
numéro (ex. 1) de présélection s'éteignent.
Du bon usage
Pour éviter les risques d'intoxication et
d'asphyxie, le chauffage additionnel ne
doit pas être utilisé, même pour de courtes
périodes, en milieu fermé comme garage ou
atelier non équipés de système d'aspiration
des gaz d'échappement.
Le chauffage additionnel est alimenté par le
réservoir à carburant du véhicule. Assurez-
vous que le témoin de la jauge à carburant
n'est pas sur la réserve.
Éteignez toujours le chauffage additionnel
pendant l'approvisionnement en carburant
pour éviter tout risque d'incendie ou
d'explosion.
Ne garez pas le véhicule sur une surface
inflammable (herbes sèches, feuilles mortes,
papiers...), il y a risque d'incendie.
La température à proximité du chauffage ne
doit pas dépasser 120°C. Une température
supérieure (par exemple en cas de peinture
au four) pourrait détériorer les composants
des circuits électroniques.
Le système de chauffage additionnel est
équipé d'un limiteur thermique qui coupe
la combustion en cas de surchauffe due à
un manque de liquide de refroidissement.
Faire l'appoint en liquide puis appuyer sur
la commande de sélection du programme
avant de rallumer le chauffage. Au moins une fois par an à l'entrée
de l'hiver, faites vérifier le système de
chauffage additionnel. Pour l'entretien et les
réparations, adressez-vous uniquement au
réseau CITROËN.
N'utilisez que des pièces de rechange
référencées.
Rappel d'une des heures d'allumage présélectionnées
Appuyez le nombre de fois
nécessaire sur cette touche
jusqu'à faire apparaître le
numéro correspondant à l'heure
d'allumage présélectionnée voulue (ex. 2).
Après dix secondes, l'heure disparaît mais
reste mémorisée tandis que le numéro
(ex. 2) et l'écran restent allumés.
Arrêt du chauffage
Appuyez sur cette touche.
Le témoin du cycle de chauffage
et l'écran s'éteignent.
Deux équipements différents
Le chauffage additionnel est autonome et
programmable. Avant de pénétrer dans
le véhicule, il élève progressivement la
température du moteur pour en faciliter le
démarrage. Le réchauffage de l'habitacle, le
dégivrage et désembuage en sont facilités.
Le chauffage habitacle supplémentaire
est un dispositif qui est un complément à
l'équipement de série. Son fonctionnement
peut être indépendant du moteur. La
mise en service du chauffage peut être
programmable.
