CITROEN JUMPER 2016 Návod na použití (in Czech)

79
jumper_cs_Chap03_Ergo-et-confort_ed01-2015

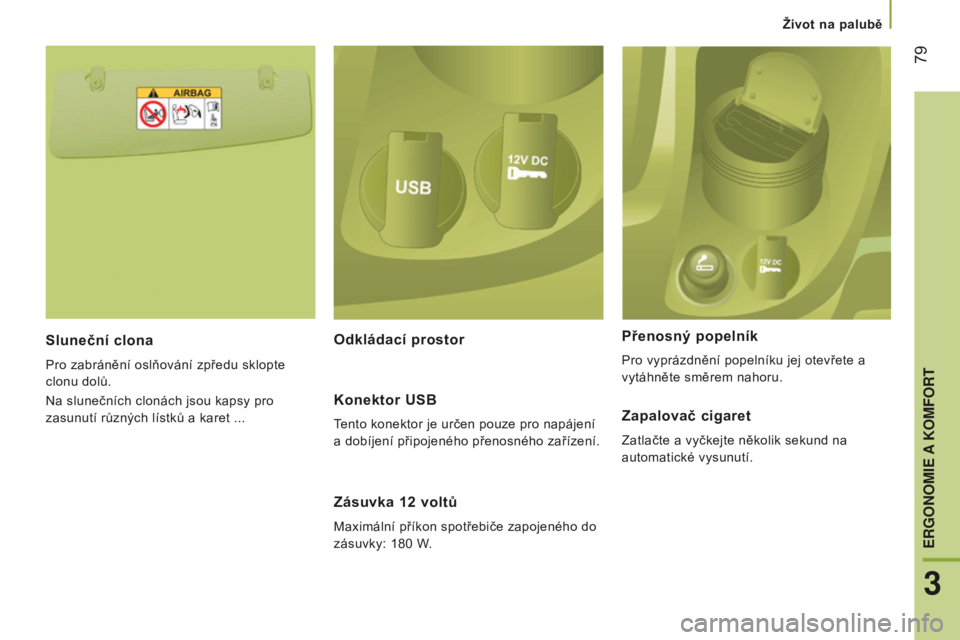

Sluneční clona
Pro zabránění oslňování zpředu sklopte
clonu dolů.
Na slunečních clonách jsou kapsy pro
zasunutí různých lístků a karet ...
Zásuvka 12 voltů
Maximální příkon spotřebiče zapojeného do
zásuvky: 180 W.
Přenosný popelník
Pro vyprázdnění popelníku jej otevřete a
vytáhněte směrem nahoru.
Odkládací prostor
k

onektor USB
Tento konektor je určen pouze pro napájení
a dobíjení připojeného přenosného zařízení.Zapalovač cigaret
Zatlačte a vyčkejte několik sekund na
automatické vysunutí.
Život na palubě
3
ERGONOMIE A KOMFORT

80
jumper_cs_Chap03_Ergo-et-confort_ed01-2015
Ovladače umístěné dole na
palubní desce na straně řidiče
umožňují řidiči aktivovat/
dezaktivovat bodové světlo u
spolujezdce.
Bodová světla na čtení
Zapínají se pomocí vypínačů.
Vypínač u řidiče ovládá obě bodová světla
současně.
Vypínač u spolujezdce ovládá buď bodové
světlo u řidiče, nebo u spolujezdce.
Stropní světlo
Světlo může být aktivováno:
-
vypínači umístěnými na stropním světle,

zapnuté zapalování - poloha "MAR",
-

otevřením nebo zavřením jedněch z

předních dveří,
-

zamknutím/odemknutím vozidla.
Světlo zhasne automaticky:
-


když není stlačený vypínač vpravo ani

vlevo,
-

v každém případě po uplynutí 15
minut,
jestliže zůstanou dveře otevřené,
-

nebo ihned při zapnutí zapalování.
Stropní polička
Nachází se nad slunečními clonami.
Maximální zatížení: přibližně 20 kg.
Život na palubě

81
jumper_cs_Chap03_Ergo-et-confort_ed01-2015

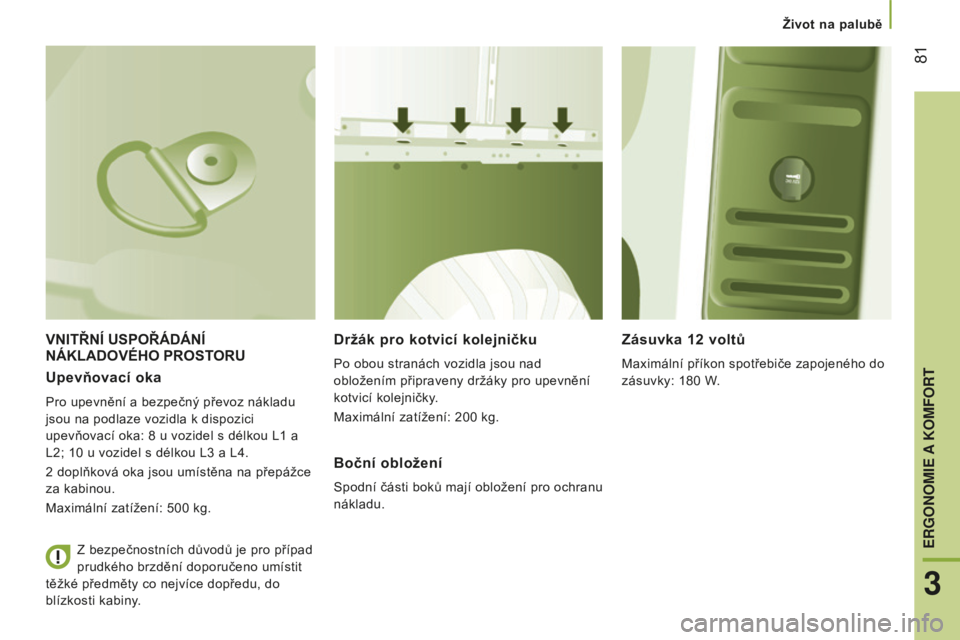

VNITŘNÍ USPOŘÁDÁNÍ NÁk LADOV éh O PROSTORUDržák pro kotvicí kolejničku
Po obou stranách vozidla jsou nad
obložením připraveny držáky pro upevnění
kotvicí kolejničky.
Maximální zatížení: 200
kg.
Zásuvka 12 voltů
Maximální příkon spotřebiče zapojeného do
zásuvky: 180 W.Upevňovací oka
Pro upevnění a bezpečný převoz nákladu
jsou na podlaze vozidla k dispozici
upevňovací oka: 8
u vozidel s délkou L1 a
L2; 10
u vozidel s délkou L3 a L4.
2
doplňková oka jsou umístěna na přepážce
za kabinou.
Maximální zatížení: 500
kg.
Boční obložení
Spodní části boků mají obložení pro ochranu
nákladu.
Z bezpečnostních důvodů je pro případ
prudkého brzdění doporučeno umístit
těžké předměty co nejvíce dopředu, do
blízkosti kabiny.
Život na palubě
3
ERGONOMIE A KOMFORT

82
jumper_cs_Chap03_Ergo-et-confort_ed01-2015

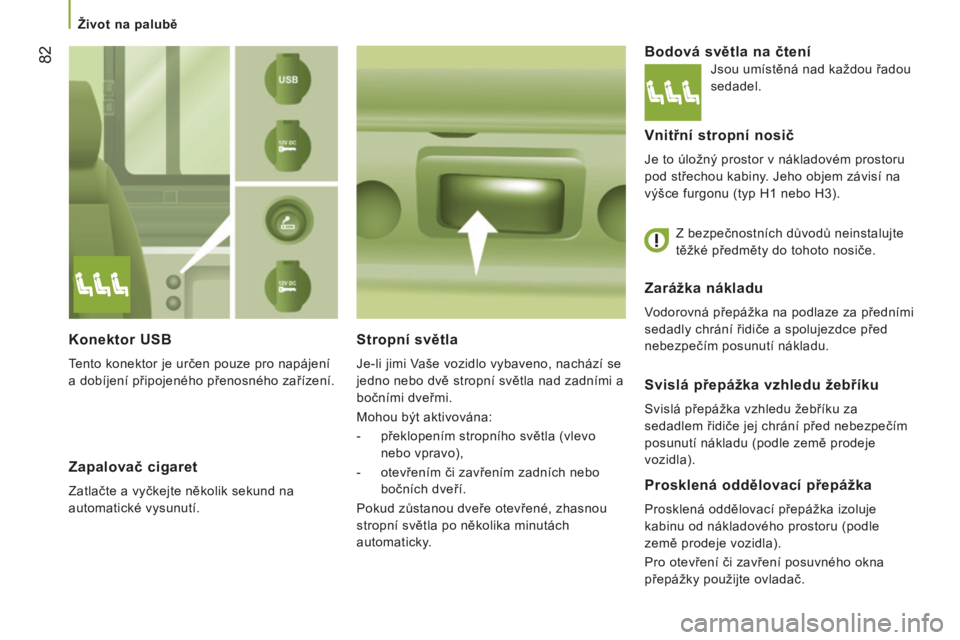

Zarážka nákladu
Vodorovná přepážka na podlaze za předními
sedadly chrání řidiče a spolujezdce před
nebezpečím posunutí nákladu.
Stropní světla
Je-li jimi Vaše vozidlo vybaveno, nachází se
jedno nebo dvě stropní světla nad zadními a
bočními dveřmi.
Mohou být aktivována:
-
překlopením stropního světla (vlevo

nebo vpravo),
-

otevřením či zavřením zadních nebo

bočních dveří.
Pokud zůstanou dveře otevřené, zhasnou
stropní světla po několika minutách
automaticky.
Bodová světla na čtení
Vnitřní stropní nosič
Je to úložný prostor v nákladovém prostoru
pod střechou kabiny. Jeho objem závisí na
výšce furgonu (typ H1
nebo H3).
Svislá přepážka vzhledu žebříku
Svislá přepážka vzhledu žebříku za
sedadlem řidiče jej chrání před nebezpečím
posunutí nákladu (podle země prodeje
vozidla).
Prosklená oddělovací přepážka
Prosklená oddělovací přepážka izoluje
kabinu od nákladového prostoru (podle
země prodeje vozidla).
Pro otevření či zavření posuvného okna
přepážky použijte ovladač.
konektor USB
Tento konektor je určen pouze pro napájení
a dobíjení připojeného přenosného zařízení.
Zapalovač cigaret
Zatlačte a vyčkejte několik sekund na
automatické vysunutí. Z bezpečnostních důvodů neinstalujte
těžké předměty do tohoto nosiče.
Jsou umístěná nad každou řadou
sedadel.
Život na palubě

83
jumper_cs_Chap03_Ergo-et-confort_ed01-2015

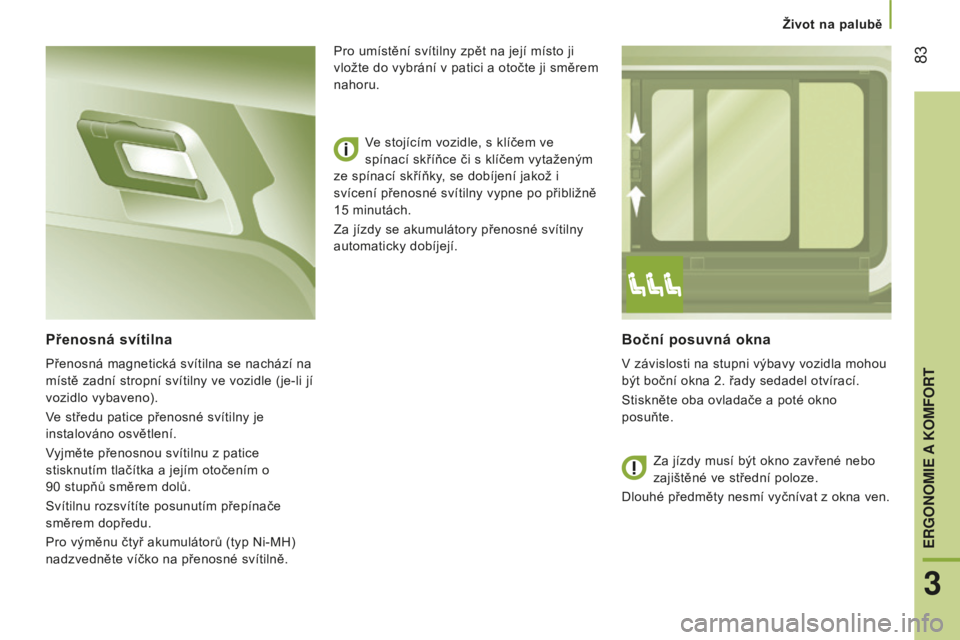

Boční posuvná okna
V závislosti na stupni výbavy vozidla mohou
být boční okna 2. řady sedadel otvírací.
Stiskněte oba ovladače a poté okno
posuňte.
Přenosná svítilna
Přenosná magnetická svítilna se nachází na
místě zadní stropní svítilny ve vozidle (je-li jí
vozidlo vybaveno).
Ve středu patice přenosné svítilny je
instalováno osvětlení.
Vyjměte přenosnou svítilnu z patice
stisknutím tlačítka a jejím otočením o
90 stupňů směrem dolů.
Svítilnu rozsvítíte posunutím přepínače
směrem dopředu.
Pro výměnu čtyř akumulátorů (typ Ni-MH)
nadzvedněte víčko na přenosné svítilně. Ve stojícím vozidle, s klíčem ve
spínací skříňce či s klíčem vytaženým
ze spínací skříňky, se dobíjení jakož i
svícení přenosné svítilny vypne po přibližně
15 minutách.
Za jízdy se akumulátory přenosné svítilny
automaticky dobíjejí. Pro umístění svítilny zpět na její místo ji
vložte do vybrání v patici a otočte ji směrem
nahoru.
Za jízdy musí být okno zavřené nebo
zajištěné ve střední poloze.
Dlouhé předměty nesmí vyčnívat z okna ven.
Život na palubě
3
ERGONOMIE A KOMFORT

84
jumper_cs_Chap03_Ergo-et-confort_ed01-2015

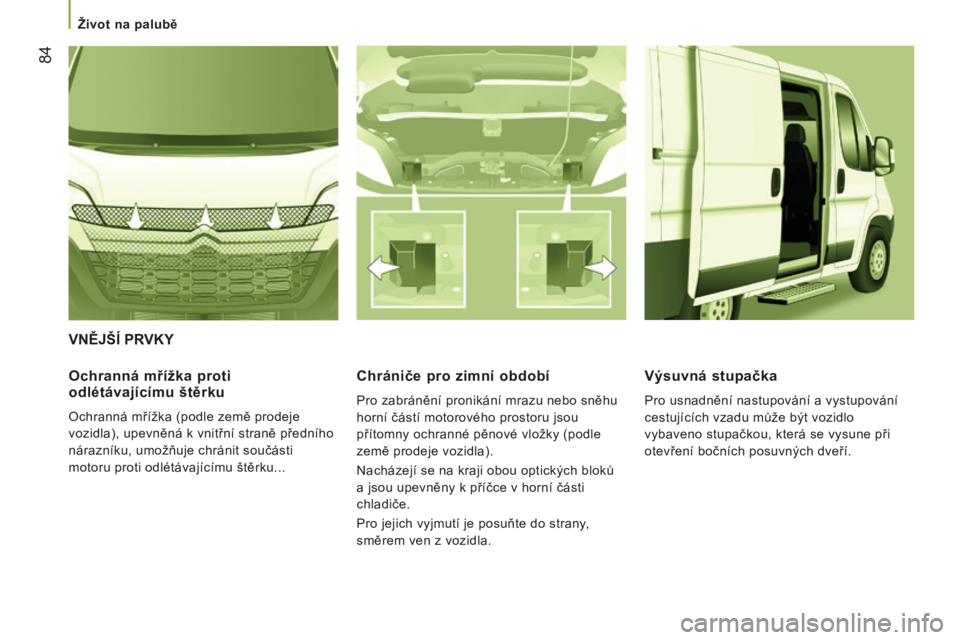

VNĚjŠÍ PRVky
Ochranná mřížka proti
odlétávajícímu štěrku
Ochranná mřížka (podle země prodeje
vozidla), upevněná k vnitřní straně předního
nárazníku, umožňuje chránit součásti
motoru proti odlétávajícímu štěrku...
Chrániče pro zimní období
Pro zabránění pronikání mrazu nebo sněhu
horní částí motorového prostoru jsou
přítomny ochranné pěnové vložky (podle
země prodeje vozidla).
Nacházejí se na kraji obou optických bloků
a jsou upevněny k příčce v horní části
chladiče.
Pro jejich vyjmutí je posuňte do strany,
směrem ven z vozidla.
Výsuvná stupačka
Pro usnadnění nastupování a vystupování
cestujících vzadu může být vozidlo
vybaveno stupačkou, která se vysune při
otevření bočních posuvných dveří.
Život na palubě

85
jumper_cs_Chap03_Ergo-et-confort_ed01-2015

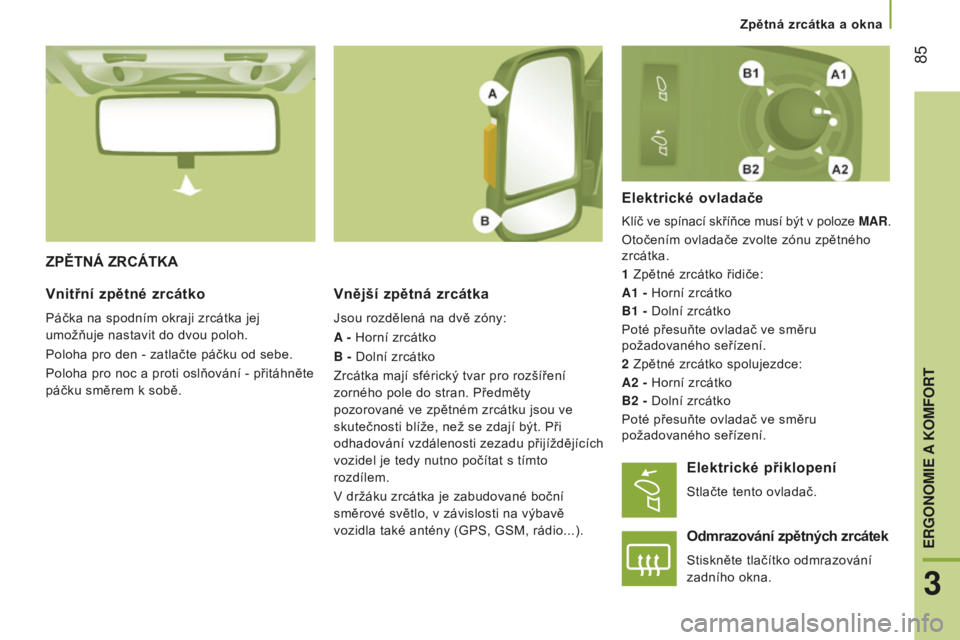

ZPĚTNÁ ZRCÁTkAVnější zpětná zrcátka
Jsou rozdělená na dvě zóny:
A - Horní zrcátko
B - Dolní zrcátko
Zrcátka mají sférický tvar pro rozšíření
zorného pole do stran. Předměty
pozorované ve zpětném zrcátku jsou ve
skutečnosti blíže, než se zdají být. Při
odhadování vzdálenosti zezadu přijíždějících
vozidel je tedy nutno počítat s tímto
rozdílem.
V držáku zrcátka je zabudované boční
směrové světlo, v závislosti na výbavě
vozidla také antény (GPS, GSM, rádio...).
Elektrické ovladače
Klíč ve spínací skříňce musí být v poloze MAR.
Otočením ovladače zvolte zónu zpětného
zrcátka.
1

Zpětné zrcátko řidiče:
A1

- Horní zrcátko
B1
- Dolní zrcátko
Poté přesuňte ovladač ve směru
požadovaného seřízení.
2

Zpětné zrcátko spolujezdce:
A2

- Horní zrcátko
B2
- Dolní zrcátko
Poté přesuňte ovladač ve směru
požadovaného seřízení.
Vnitřní zpětné zrcátko
Páčka na spodním okraji zrcátka jej
umožňuje nastavit do dvou poloh.
Poloha pro den - zatlačte páčku od sebe.
Poloha pro noc a proti oslňování - přitáhněte
páčku směrem k sobě.
Elektrické přiklopení
Stlačte tento ovladač.
Odmrazování zpětných zrcátek
Stiskněte tlačítko odmrazování
zadního okna.
Zpětná zrcátka a okna
3
ERGONOMIE A KOMFORT

86
jumper_cs_Chap03_Ergo-et-confort_ed01-2015

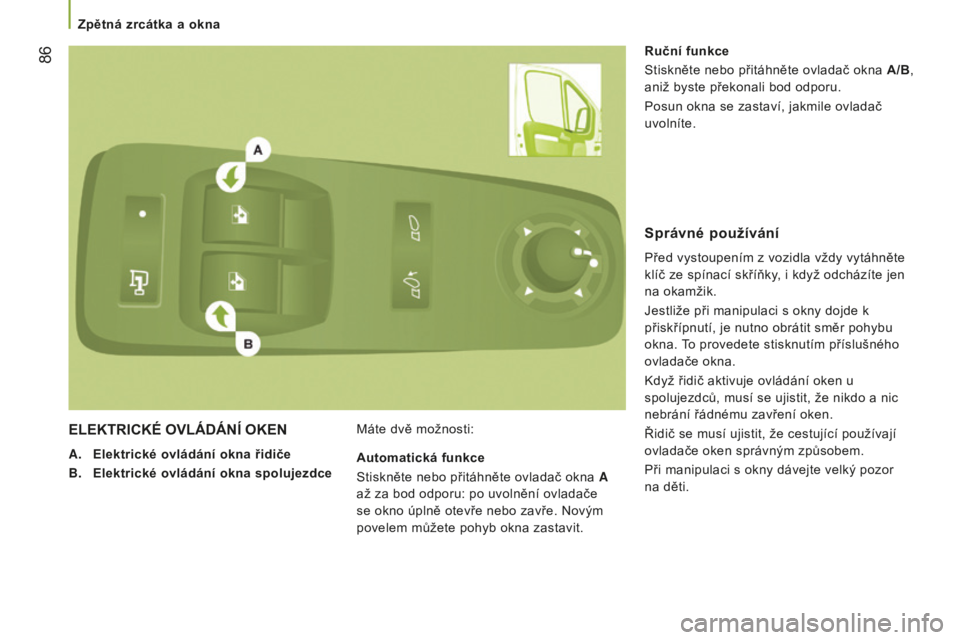

ELEkTRICké OVLÁDÁNÍ OkEN
A. Elektrické ovládání okna řidiče
B.
Elektrické ovládán
í okna spolujezdce Máte dvě možnosti: Ruční funkce
Stiskněte nebo přitáhněte ovladač okna A/B,
aniž byste překonali bod odporu.
Posun okna se zastaví, jakmile ovladač
uvolníte.
Automatická funkce
Stiskněte nebo přitáhněte ovladač okna A
až za bod odporu: po uvolnění ovladače
se okno úplně otevře nebo zavře. Novým
povelem můžete pohyb okna zastavit.
Správné používání
Před vystoupením z vozidla vždy vytáhněte
klíč ze spínací skříňky, i když odcházíte jen
na okamžik.
Jestliže při manipulaci s okny dojde k
přiskřípnutí, je nutno obrátit směr pohybu
okna. To provedete stisknutím příslušného
ovladače okna.
Když řidič aktivuje ovládání oken u
spolujezdců, musí se ujistit, že nikdo a nic
nebrání řádnému zavření oken.
Řidič se musí ujistit, že cestující používají
ovladače oken správným způsobem.
Při manipulaci s okny dávejte velký pozor
na děti.
Zpětná zrcátka a okna

87
jumper_cs_Chap04_Technologie-a-bord_ed01-2015

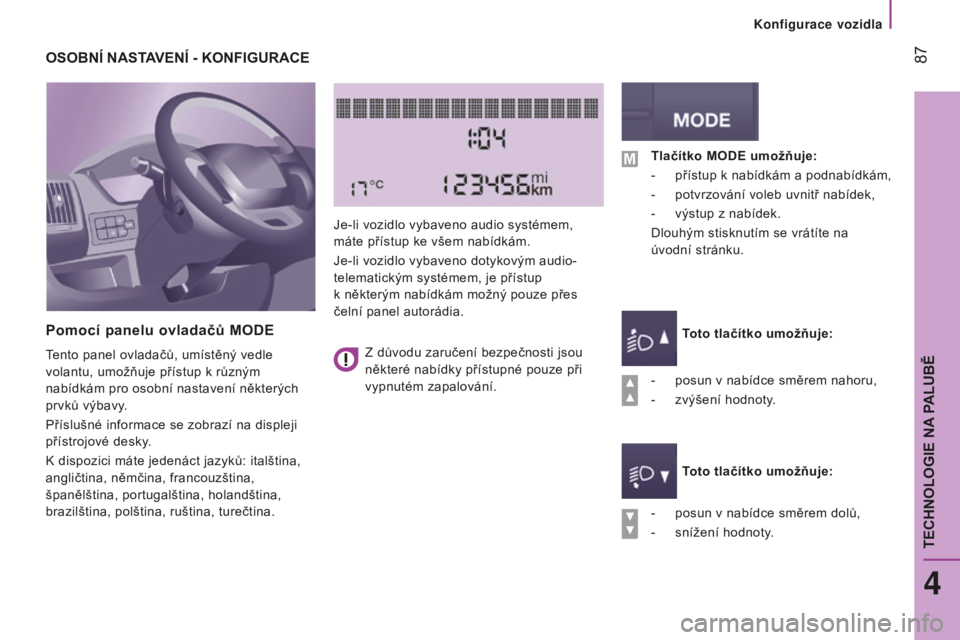

OSOBNÍ NASTAVENÍ - kONfIgURACE
Pomocí
panelu ovladačů MODE
Tento panel ovladačů, umístěný vedle
volantu, umožňuje přístup k různým
nabídkám pro osobní nastavení některých
prvků výbavy.
Příslušné informace se zobrazí na displeji
přístrojové desky.
K dispozici máte jedenáct jazyků: italština,
angličtina, němčina, francouzština,
španělština, portugalština, holandština,
brazilština, polština, ruština, turečtina. Je-li vozidlo vybaveno audio systémem,
máte přístup ke všem nabídkám.
Je-li vozidlo vybaveno dotykovým audio-
telematickým systémem, je přístup

k některým nabídkám možný pouze přes
čelní panel autorádia.
-
posun v nabídce směrem dolů,
-


snížení hodnoty
.
Tlačítko MODE umožňuje:
-

přístup k nabídkám a podnabídkám,
-

potvrzování voleb uvnitř nabídek,
-

výstup z nabídek.
Dlouhým stisknutím se vrátíte na

úvodní stránku.
Toto tlačítko umožňuje:
Toto tlačítko umožňuje:
-

posun v nabídce směrem nahoru,
-


zvýšení hodnoty
. Z důvodu zaručení bezpečnosti jsou
některé nabídky přístupné pouze při
vypnutém zapalování.
Konfigurace vozidla
4
TECHNOLOGIE NA PALUBĚ

88
jumper_cs_Chap04_Technologie-a-bord_ed01-2015

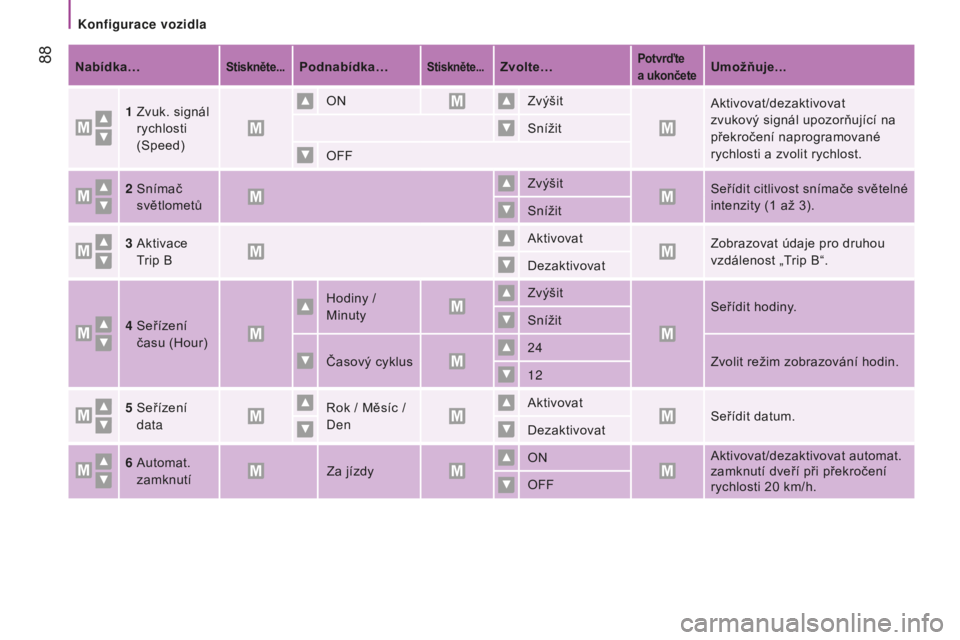

Nabídka…Stiskněte...Podnabídka…Stiskněte...Zvolte…Potvrďte
a ukončeteUmožňuje...
1

Zvuk. signál


rychlosti
(Speed) ON
Zvýšit
Aktivovat/dezaktivovat
zvukový signál upozorňující na
překročení naprogramované
rychlosti a zvolit rychlost.
Snížit
OFF
2

Snímač


světlometů Zvýšit
Seřídit citlivost snímače světelné
intenzity (1
až 3).
Snížit
3

Aktivace


Trip B Aktivovat
Zobrazovat údaje pro druhou
vzdálenost „Trip B“.
Dezaktivovat
4

Seřízení


času (Hour) Hodiny /
Minuty
Zvýšit
Seřídit hodiny.
Snížit
Časový cyklus 24
Zvolit režim zobrazování hodin.
12
5

Seřízení


data Rok / Měsíc /
Den Aktivovat
Seřídit datum.
Dezaktivovat
6

Automat.


zamknutí Za jízdy ON
Aktivovat/dezaktivovat automat.
zamknutí dveří při překročení
rychlosti 20
km/h.
OFF
Konfigurace vozidla
