Page 161 of 292

CITROEN JUMPER 2017  Instructieboekjes (in Dutch)  159

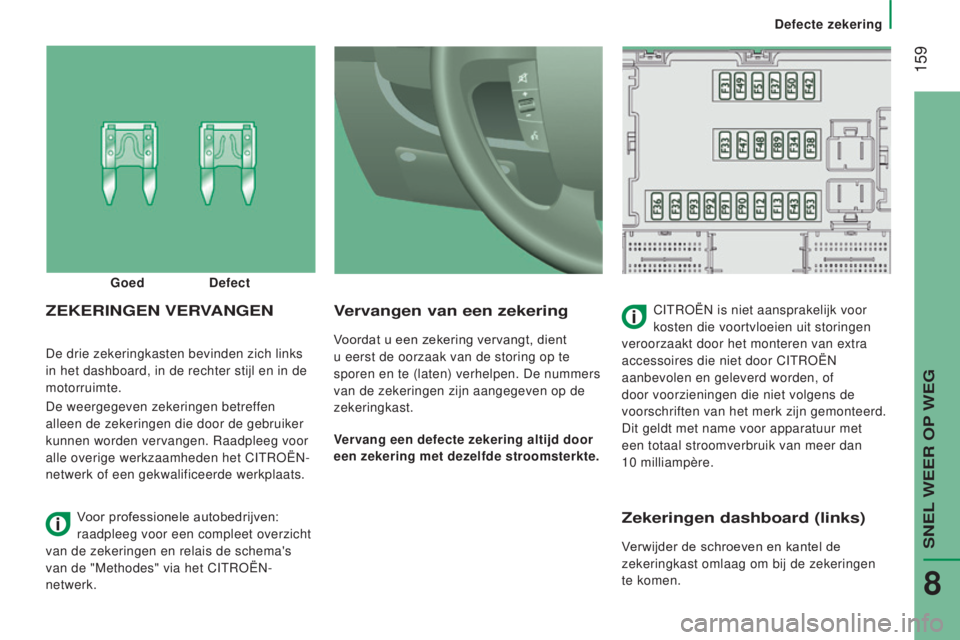

defecte zekering
Jumper_nl_Chap08_Aide-Rapide_ed01-2016
De drie zekeringkasten bevinden zich links
in het dashboard, in de rechter stijl en in de
motorruimte.
De weergegeven zekeringen betreffe

Page 162 of 292

CITROEN JUMPER 2017  Instructieboekjes (in Dutch)  160
Jumper_nl_Chap08_Aide-Rapide_ed01-2016
ZekeringA (Ampère) Functie
12 7,5Dimlicht rechts
13 7,5Dimlicht links
31 5Relais elektronische eenheid motorruimte - Relais elektronische eenheid \
dashboa

Page 163 of 292

CITROEN JUMPER 2017  Instructieboekjes (in Dutch)  161
defecte zekering
Jumper_nl_Chap08_Aide-Rapide_ed01-2016

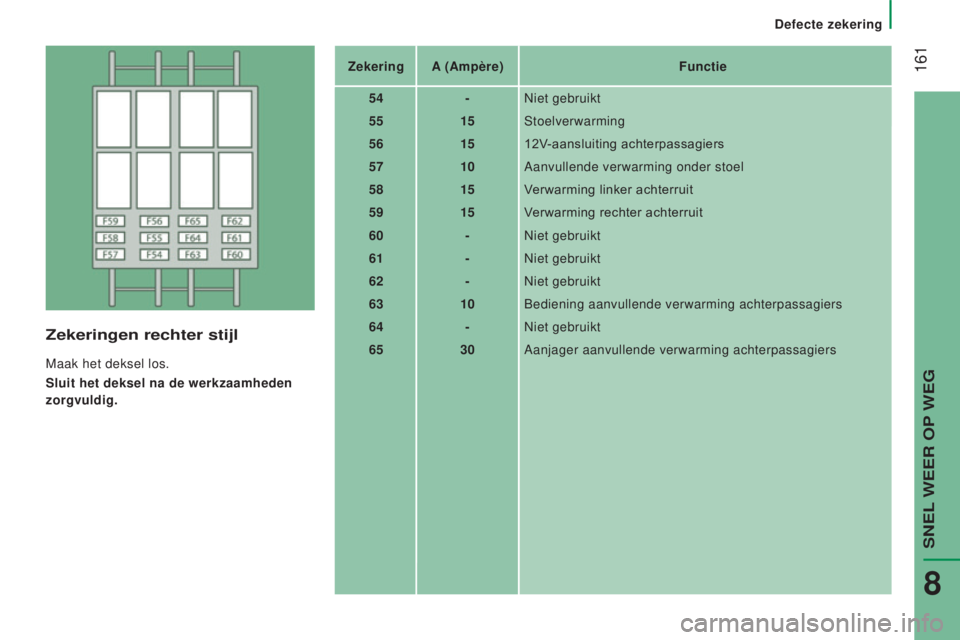

Zekeringen rechter stijl
Maak het deksel los.
Sluit het deksel na de werkzaamheden
zorgvuldig.Zekering
A (Ampère) Functie
54 -Niet gebrui

Page 164 of 292

CITROEN JUMPER 2017  Instructieboekjes (in Dutch)  162
Jumper_nl_Chap08_Aide-Rapide_ed01-2016

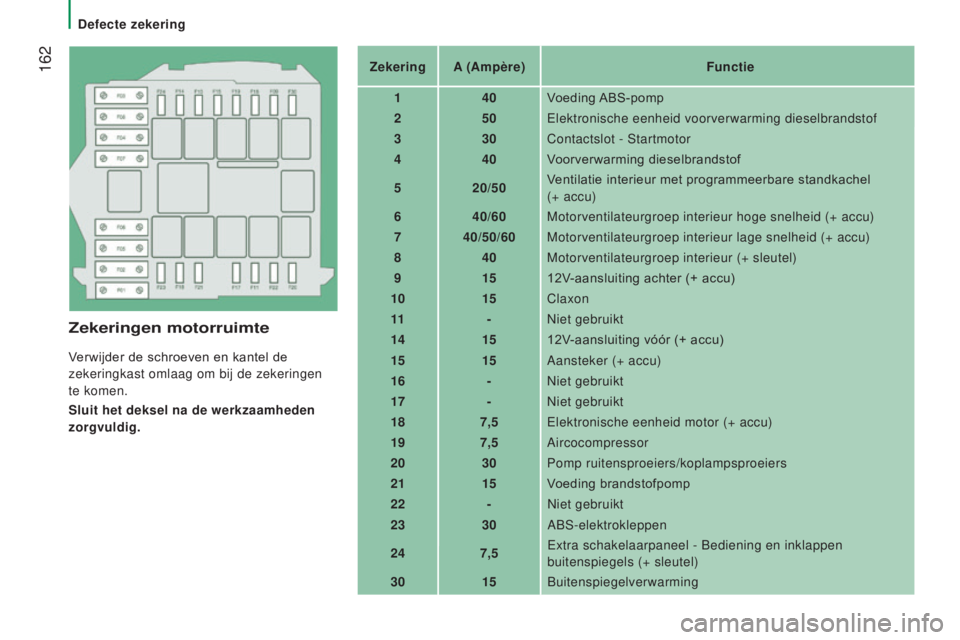

Zekeringen motorruimte
Verwijder de schroeven en kantel de
zekeringkast omlaag om bij de zekeringen
te komen.
Sluit het deksel na de werkzaamheden
zorgvu

Page 165 of 292

CITROEN JUMPER 2017  Instructieboekjes (in Dutch)  163

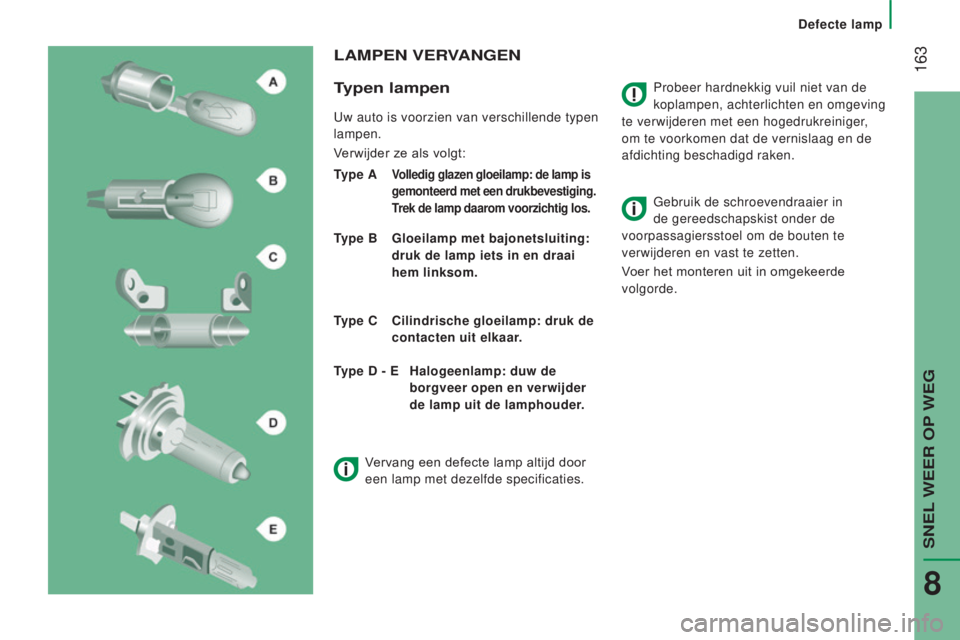

defecte lamp
Jumper_nl_Chap08_Aide-Rapide_ed01-2016
Probeer hardnekkig vuil niet van de
koplampen, achterlichten en omgeving
te verwijderen met een hogedrukreiniger,
om te voorkomen dat de ver

Page 166 of 292

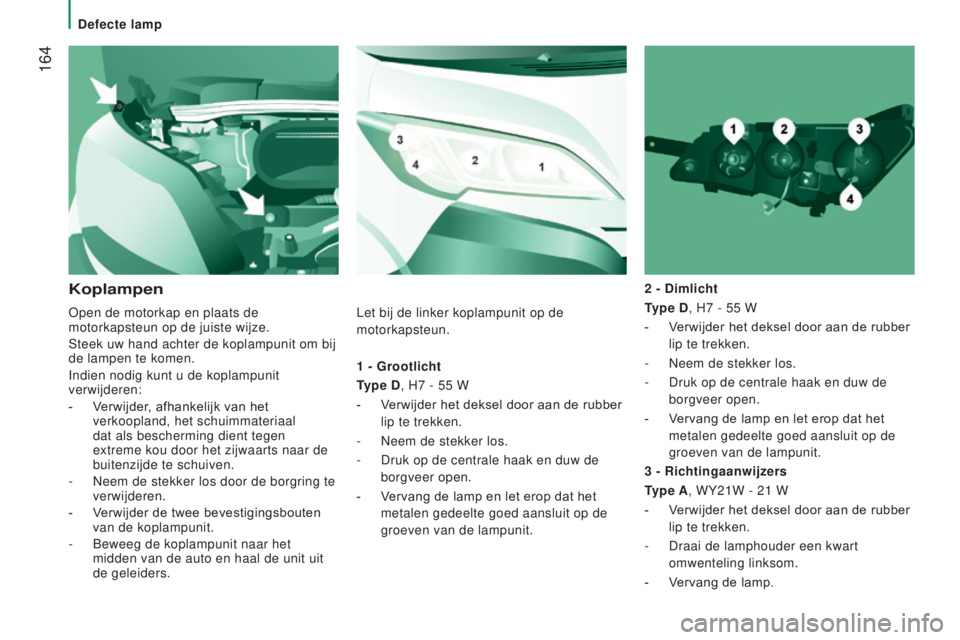

CITROEN JUMPER 2017  Instructieboekjes (in Dutch)  164
Jumper_nl_Chap08_Aide-Rapide_ed01-2016
1 - grootlicht
T ype  d , H7   - 55   W
-

V
 erwijder het deksel door aan de rubber
lip te trekken.
-

Neem de stekker los.
-


Druk op de centrale haa

Page 167 of 292

CITROEN JUMPER 2017  Instructieboekjes (in Dutch)  165

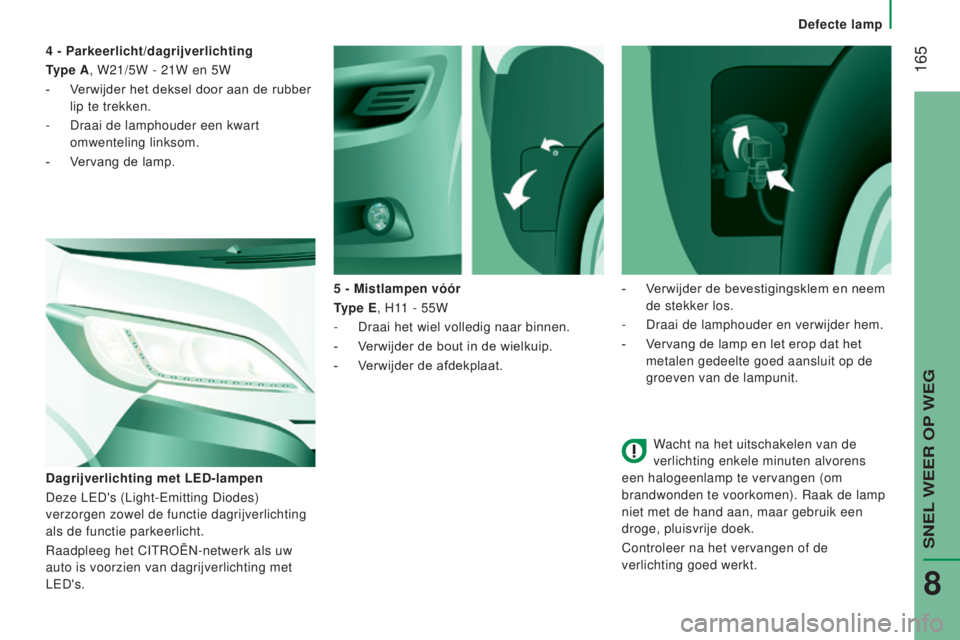

defecte lamp
Jumper_nl_Chap08_Aide-Rapide_ed01-2016
Wacht na het uitschakelen van de
verlichting enkele minuten alvorens
een halogeenlamp te vervangen (om
brandwonden te voorkomen). Raak de la

Page 168 of 292

CITROEN JUMPER 2017  Instructieboekjes (in Dutch)  166
Jumper_nl_Chap08_Aide-Rapide_ed01-2016

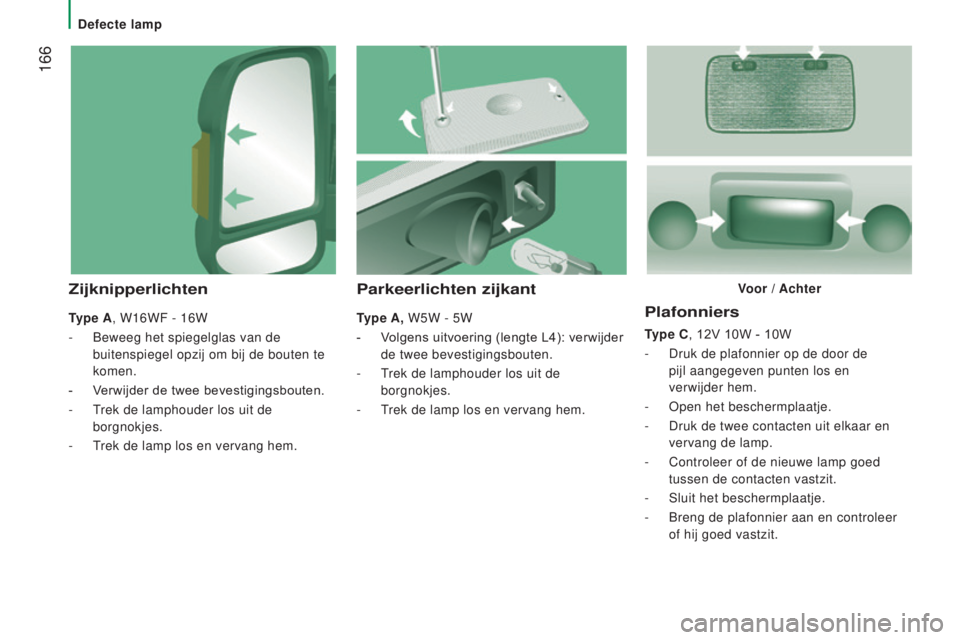

Plafonniers
Type C, 12V 10W - 10W
-
Druk de plafonnier op de door de

pijl aangegeven punten los en
verwijder hem.
-

Open het beschermplaatje.
-

Page 169 of 292

CITROEN JUMPER 2017  Instructieboekjes (in Dutch)  167
defecte lamp
Jumper_nl_Chap08_Aide-Rapide_ed01-2016

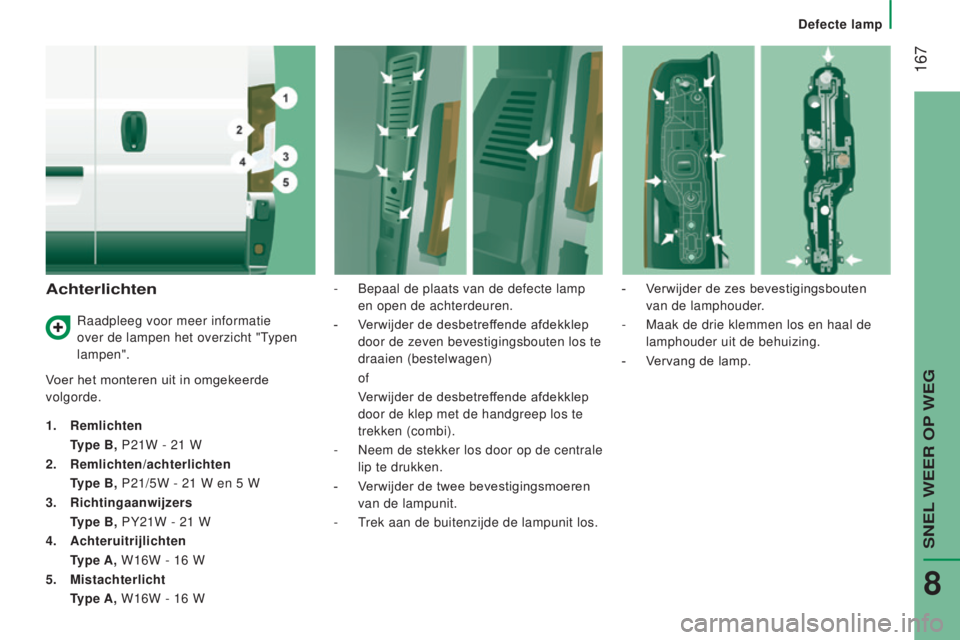

Achterlichten
Voer het monteren uit in omgekeerde
volgorde.
1.
Remlichten
 T

ype B, P21W - 21   W
2.

Remlichten/achterlichten
 T

ype

Page 170 of 292

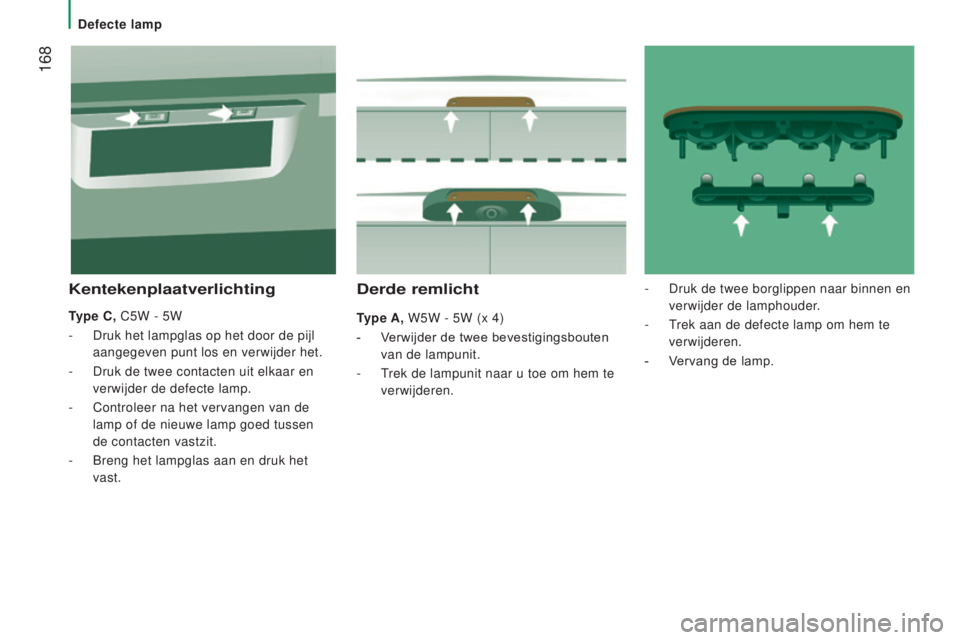

CITROEN JUMPER 2017  Instructieboekjes (in Dutch)  168
Jumper_nl_Chap08_Aide-Rapide_ed01-2016
derde remlicht
Type A, W5W - 5W (x 4)
-
V
 erwijder de twee bevestigingsbouten
van de lampunit.
-

T
 rek de lampunit naar u toe om hem te
verwijderen.
