CITROEN JUMPER 2017 Instructieboekjes (in Dutch)
Manufacturer: CITROEN, Model Year: 2017, Model line: JUMPER, Model: CITROEN JUMPER 2017Pages: 292, PDF Size: 9.1 MB
Page 11 of 292
9
lokalisatie
Jumper_nl_Chap01_vue-ensemble_ed01-2016

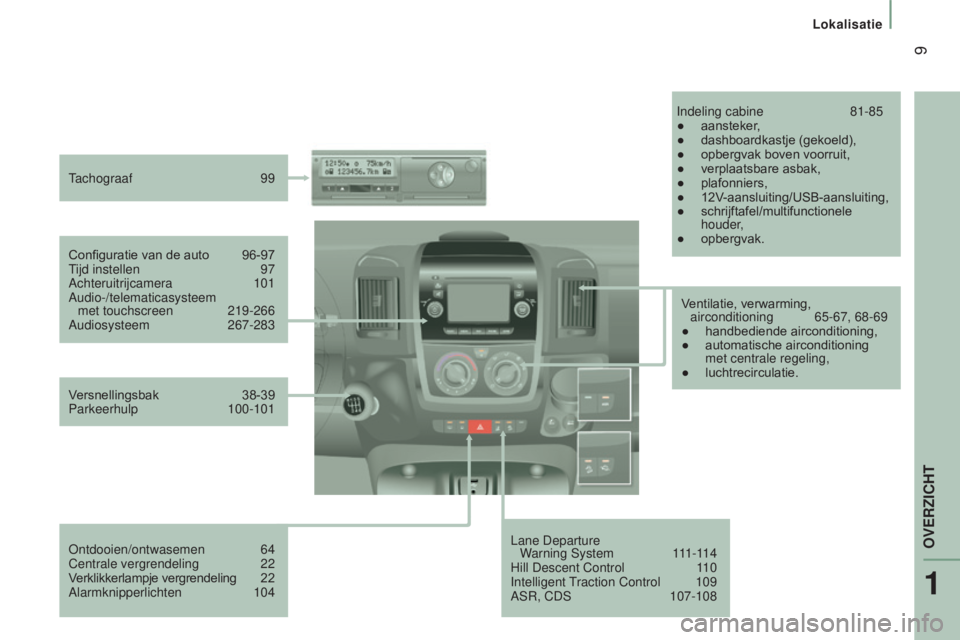

Lane Departure Warning System 1 11-114
Hill Descent Control
1
10
Intelligent Traction Control
109
ASR, CDS
107-108
Configuratie van de auto
96-97
T
ijd instellen
97
Achteruitrijcamera
101
Audio-/telematicasysteem met touchscreen
219-266
Audiosysteem
267-283
Tachograaf
99
Indeling cabine
81-85
●
aansteker
,
●
dashboardkastje (gekoeld),
●
opbergvak boven voorruit,
●
verplaatsbare asbak,
●
plafonniers,
●
12V
-aansluiting/USB-aansluiting,
●
schrijftafel/multifunctionele
houder
,
●
opbergvak.
V
ersnellingsbak
38-39
Parkeerhulp
100-101
Ontdooien/ontwasemen
64
Centrale vergrendeling
22
V
erklikkerlampje vergrendeling
2
2
Alarmknipperlichten
104 V
entilatie, verwarming,
airconditioning
65-67, 68-69
●
handbediende airconditioning,
●
automatische airconditioning
met centrale regeling,
●
luchtrecirculatie.
1
OVERZICHT
Page 12 of 292
10
lokalisatie
Jumper_nl_Chap01_vue-ensemble_ed01-2016

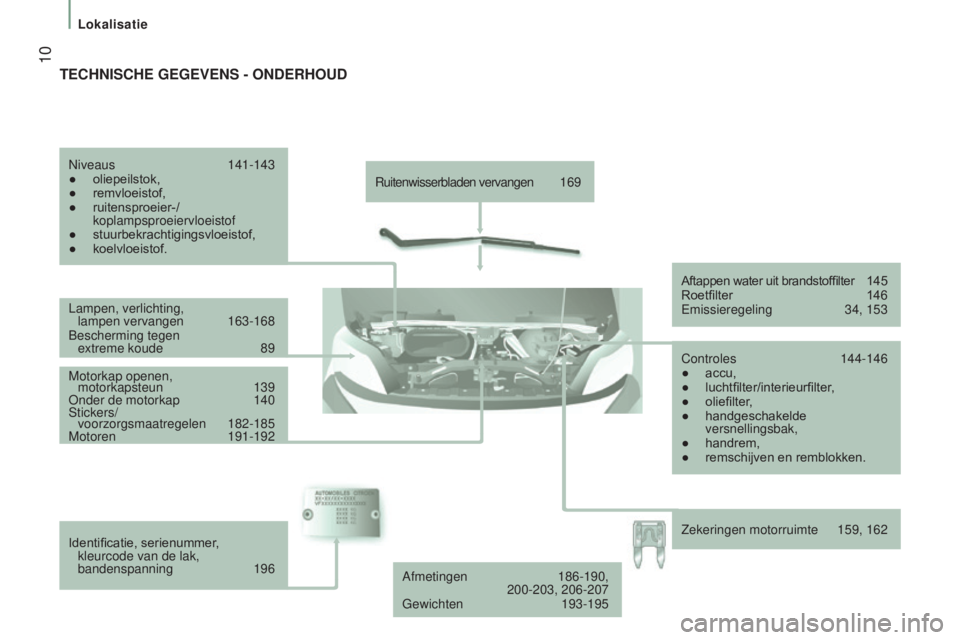

Ruitenwisserbladen vervangen 169
Lampen, verlichting, lampen vervangen
163-168
Bescherming tegen extreme koude
89
Motorkap openen, motorkapsteun
139
Onder de motorkap
140
Stickers/
voorzorgsmaatregelen
182-185
Motoren
191-192
Identificatie, serienummer, kleurcode van de lak,
bandenspanning
196
Niveaus
141-143
●
oliepeilstok,
●
remvloeistof,
●
ruitensproeier-/
koplampsproeiervloeistof
●
stuurbekrachtigingsvloeistof,
●
koelvloeistof. Aftappen water uit brandstoffilter
1
45
Roetfilter
146
Emissieregeling
34, 153
Controles
144-146
●
accu,
●
luchtfilter/interieurfilter
,
●
oliefilter
,
●
handgeschakelde
versnellingsbak,
●
handrem,
●
remschijven en remblokken.
TeCHNISCHe gegeVeNS - ONdeRHOUd
Afmetingen 186-190, 200-203, 206-207
Gewichten
193-195Zekeringen motorruimte
159, 162
Page 13 of 292
11
Auto & Milieu
Jumper_nl_Chap01_vue-ensemble_ed01-2016
MIlIeU
Samen met u draagt CITROËN zorg voor de
bescherming van het milieu.
Raadpleeg de site www.citroen.com.U kunt zelf ook een bijdrage leveren aan
de bescherming van het milieu door de
volgende gebruiksadviezen op te volgen:
-
hanteer een anticiperende rijstijl en
vermijd onnodig snel optrekken en
plotseling afremmen,
-
laat het onderhoud volgens het
onderhoudsschema uitvoeren door
het CITROËN-netwerk waar accu's en
afgewerkte vloeistof
fen ingezameld
kunnen worden,
-
gebruik geen additieven in de motorolie.
Deze kunnen schade toebrengen aan de
motor en de emissieregeling. Raadpleeg de adviezen over het eco-
rijden aan het einde van deze rubriek.
1
OVERZICHT
Page 14 of 292
12
Auto & Milieu
Jumper_nl_Chap01_vue-ensemble_ed01-2016

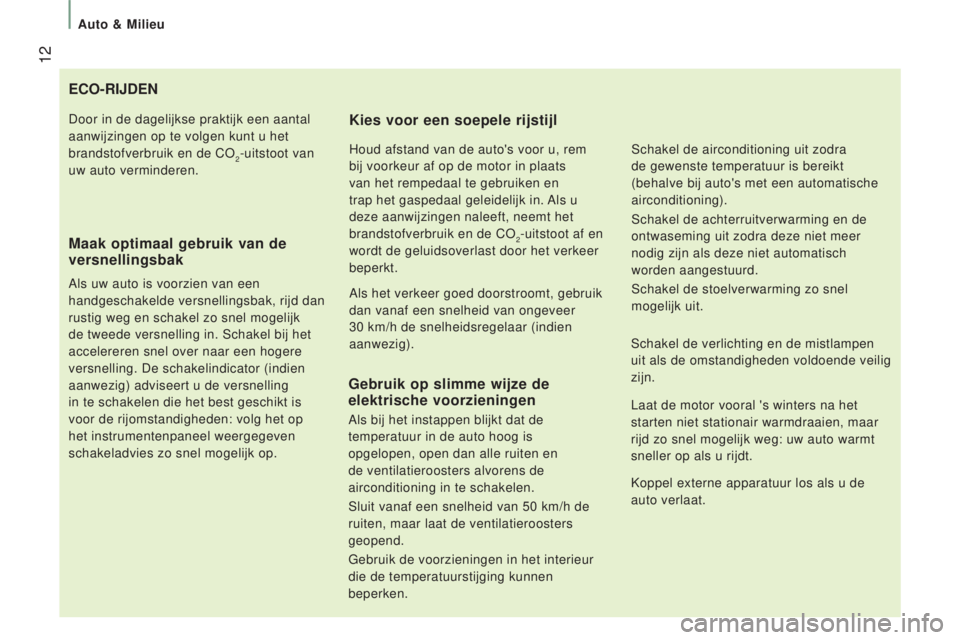

eCO-RIJdeN
Maak optimaal gebruik van de
versnellingsbak
Als uw auto is voorzien van een
handgeschakelde versnellingsbak, rijd dan
rustig weg en schakel zo snel mogelijk
de tweede versnelling in. Schakel bij het
accelereren snel over naar een hogere
versnelling. De schakelindicator (indien
aanwezig) adviseert u de versnelling
in te schakelen die het best geschikt is
voor de rijomstandigheden: volg het op
het instrumentenpaneel weergegeven
schakeladvies zo snel mogelijk op.
kies voor een soepele rijstijl
Houd afstand van de auto's voor u, rem
bij voorkeur af op de motor in plaats
van het rempedaal te gebruiken en
trap het gaspedaal geleidelijk in. Als u
deze aanwijzingen naleeft, neemt het
brandstofverbruik en de CO
2-uitstoot af en
wordt de geluidsoverlast door het verkeer
beperkt.
Als het verkeer goed doorstroomt, gebruik
dan vanaf een snelheid van ongeveer
30
km/h de snelheidsregelaar (indien
aanwezig).
gebruik op slimme wijze de
elektrische voorzieningen
Als bij het instappen blijkt dat de
temperatuur in de auto hoog is
opgelopen, open dan alle ruiten en
de ventilatieroosters alvorens de
airconditioning in te schakelen.
Sluit vanaf een snelheid van 50
km/h de
ruiten, maar laat de ventilatieroosters
geopend.
Gebruik de voorzieningen in het interieur
die de temperatuurstijging kunnen
beperken. Schakel de verlichting en de mistlampen
uit als de omstandigheden voldoende veilig
zijn.
Door in de dagelijkse praktijk een aantal
aanwijzingen op te volgen kunt u het
brandstofverbruik en de CO
2-uitstoot van
uw auto verminderen.
Laat de motor vooral 's winters na het
starten niet stationair warmdraaien, maar
rijd zo snel mogelijk weg: uw auto warmt
sneller op als u rijdt.
Koppel externe apparatuur los als u de
auto verlaat.Schakel de airconditioning uit zodra
de gewenste temperatuur is bereikt
(behalve bij auto's met een automatische
airconditioning).
Schakel de achterruitverwarming en de
ontwaseming uit zodra deze niet meer
nodig zijn als deze niet automatisch
worden aangestuurd.
Schakel de stoelverwarming zo snel
mogelijk uit.
Page 15 of 292
13
Auto & Milieu
Jumper_nl_Chap01_vue-ensemble_ed01-2016

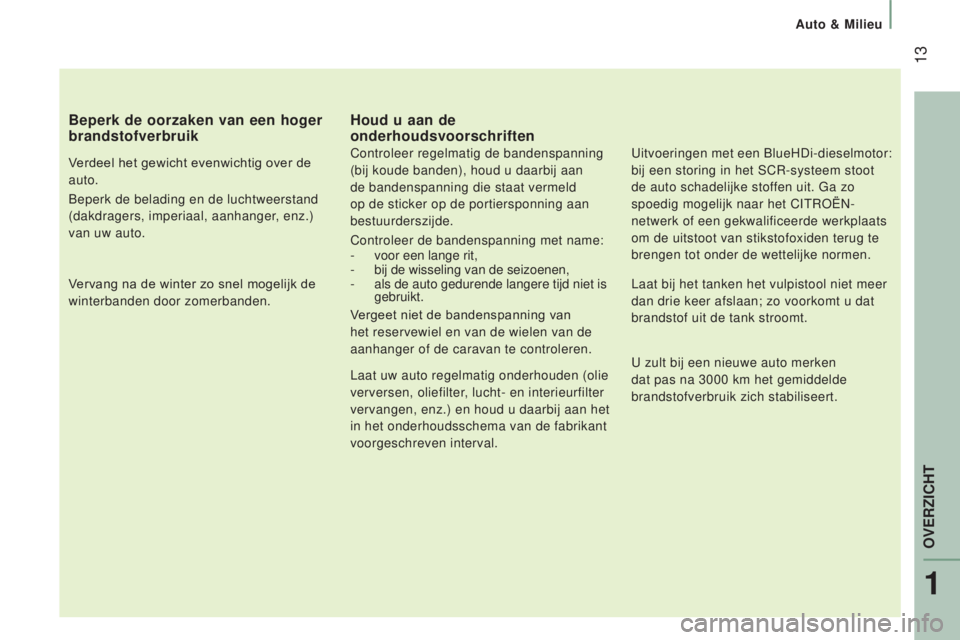

Beperk de oorzaken van een hoger
brandstofverbruik
Verdeel het gewicht evenwichtig over de
auto.
Beperk de belading en de luchtweerstand
(dakdragers, imperiaal, aanhanger, enz.)
van uw auto.
Vervang na de winter zo snel mogelijk de
winterbanden door zomerbanden.
Houd u aan de
onderhoudsvoorschriften
Controleer regelmatig de bandenspanning
(bij koude banden), houd u daarbij aan
de bandenspanning die staat vermeld
op de sticker op de portiersponning aan
bestuurderszijde.
Controleer de bandenspanning met name:
-
voor een lange rit,
-
bij de wisseling van de seizoenen,
-
als de auto gedurende langere tijd niet is
gebruikt.
V
ergeet niet de bandenspanning van
het reservewiel en van de wielen van de
aanhanger of de caravan te controleren.
Laat uw auto regelmatig onderhouden (olie
verversen, oliefilter, lucht- en interieurfilter
vervangen, enz.) en houd u daarbij aan het
in het onderhoudsschema van de fabrikant
voorgeschreven interval. Uitvoeringen met een BlueHDi-dieselmotor:
bij een storing in het SCR-systeem stoot
de auto schadelijke stoffen uit. Ga zo
spoedig mogelijk naar het CITROËN-
netwerk of een gekwalificeerde werkplaats
om de uitstoot van stikstofoxiden terug te
brengen tot onder de wettelijke normen.
Laat bij het tanken het vulpistool niet meer
dan drie keer afslaan; zo voorkomt u dat
brandstof uit de tank stroomt.
U zult bij een nieuwe auto merken
dat pas na 3000
km het gemiddelde
brandstofverbruik zich stabiliseert.
1
OVERZICHT
Page 16 of 292
14
Toegang tot de auto
Jumper_nl_Chap02_Pret-a-Partir_ed01-2016
AFSTANdSBedIeNINg MeT 3 kNOPPeN
Ontgrendelen van de cabine
Druk op deze knop om de cabine
van uw auto te ontgrendelen.
De plafonnier gaat kort branden
en de richtingaanwijzers
knipperen twee keer.
Het verklikkerlampje van de knop van de
centrale vergrendeling op het dashboard
gaat uit.
Ontgrendelen van
de laadruimte
Druk op deze knop om de
schuifdeur en de achterdeuren
van de laadruimte te
ontgrendelen.
De richtingaanwijzers knipperen twee keer.
Als u op deze knop drukt, wordt het alarm
(indien aanwezig) uitgeschakeld.
Centrale vergrendeling
Druk op deze knop om alle
toegangen tot uw auto, zowel
van de cabine als de laadruimte,
te vergrendelen. Als één van de
portieren of deuren is geopend of niet goed is
gesloten, werkt de centrale vergrendeling niet.
Het vergrendelen wordt bevestigd door het
één keer knipperen van de richtingaanwijzers.
Als u op deze knop drukt, wordt het alarm
(indien aanwezig) ingeschakeld.
Het verklikkerlampje van de knop
van de centrale vergrendeling op
het dashboard gaat branden en
vervolgens knipperen.
Page 17 of 292
15
Toegang tot de auto
Jumper_nl_Chap02_Pret-a-Partir_ed01-2016

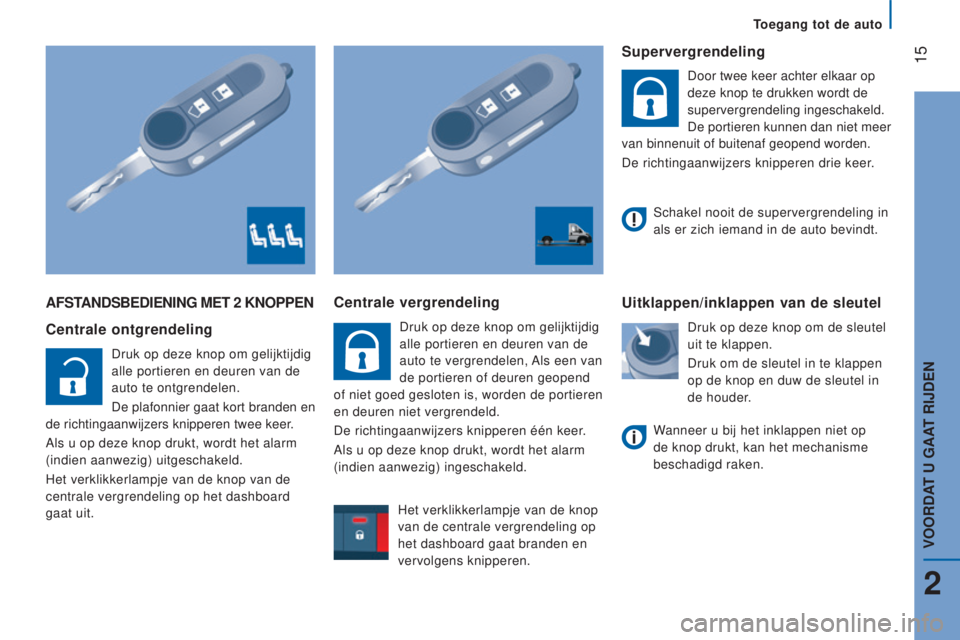

AFSTANdSBedIeNINg MeT 2 kNOPPeN
Centrale ontgrendeling
Druk op deze knop om gelijktijdig
alle portieren en deuren van de
auto te ontgrendelen.
De plafonnier gaat kort branden en
de richtingaanwijzers knipperen twee keer.
Als u op deze knop drukt, wordt het alarm
(indien aanwezig) uitgeschakeld.
Het verklikkerlampje van de knop van de
centrale vergrendeling op het dashboard
gaat uit.
Centrale vergrendeling
Druk op deze knop om gelijktijdig
alle portieren en deuren van de
auto te vergrendelen, Als een van
de portieren of deuren geopend
of niet goed gesloten is, worden de portieren
en deuren niet vergrendeld.
De richtingaanwijzers knipperen één keer.
Als u op deze knop drukt, wordt het alarm
(indien aanwezig) ingeschakeld.
Supervergrendeling
Door twee keer achter elkaar op
deze knop te drukken wordt de
supervergrendeling ingeschakeld.
De portieren kunnen dan niet meer
van binnenuit of buitenaf geopend worden.
De richtingaanwijzers knipperen drie keer.
Uitklappen/inklappen van de sleutel
Druk op deze knop om de sleutel
uit te klappen.
Druk om de sleutel in te klappen
op de knop en duw de sleutel in
de houder.
Schakel nooit de supervergrendeling in
als er zich iemand in de auto bevindt.
Wanneer u bij het inklappen niet op
de knop drukt, kan het mechanisme
beschadigd raken.
Het verklikkerlampje van de knop
van de centrale vergrendeling op
het dashboard gaat branden en
vervolgens knipperen.
2
VOORdAT U gAAT RIJdeN
Page 18 of 292
16
Toegang tot de auto
Jumper_nl_Chap02_Pret-a-Partir_ed01-2016
SleUTel
Met de sleutel kunt u de sloten van de auto
vergrendelen en ontgrendelen, de tankdop
openen en sluiten en de motor starten en
afzetten.
BATTeRIJ AFSTANdSBedIeNINg
Referentie: CR 2032/3 V.
Batterij vervangen
- Druk op de knop om de sleutel uit te
klappen.
-
Draai de schroef
1
van het gesloten
hangslot in de richting van het
geopende hangslot met een kleine
schroevendraaier.
-
Wip met de schroevendraaier de
batterijhouder 2
los. -
V
erwijder de batterij 3
en plaats de
nieuwe batterij op de juiste manier.
-
Plaats de batterijhouder
2
in de sleutel
en draai de schroef 1
vast.
W
anneer niet de voorgeschreven
batterij gebruikt wordt, kan de
afstandsbediening beschadigd raken.
Gebruik uitsluitend een door het CITROËN-
netwerk voorgeschreven batterij of een
batterij met gelijkwaardige eigenschappen.
Lever gebruikte batterijen in bij een speciaal
inzamelpunt.
Page 19 of 292
17
Toegang tot de auto
Jumper_nl_Chap02_Pret-a-Partir_ed01-2016

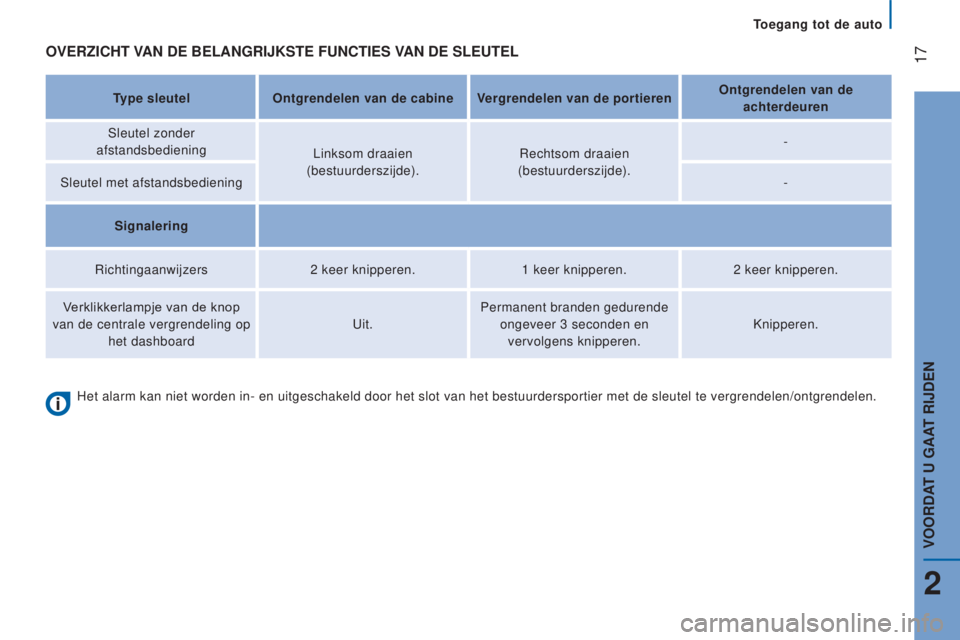

OVeRZICHT VAN de BelANgRIJkSTe FUNCTIeS VAN de SleUTel
Type sleutelOntgrendelen van de cabine Vergrendelen van de portieren Ontgrendelen van de
achterdeuren
Sleutel zonder
afstandsbediening Linksom draaien
(bestuurderszijde). Rechtsom draaien
(bestuurderszijde). -
Sleutel met afstandsbediening -
Signalering
Richtingaanwijzers 2
keer knipperen.1
keer knipperen.2
keer knipperen.
Verklikkerlampje van de knop
van de centrale vergrendeling op het dashboard Uit.Permanent branden gedurende
ongeveer 3
seconden en
vervolgens knipperen. Knipperen.
Het alarm kan niet worden in- en uitgeschakeld door het slot van het bes\
tuurdersportier met de sleutel te vergrendelen/ontgrendelen.
2
VOORdAT U gAAT RIJdeN
Page 20 of 292

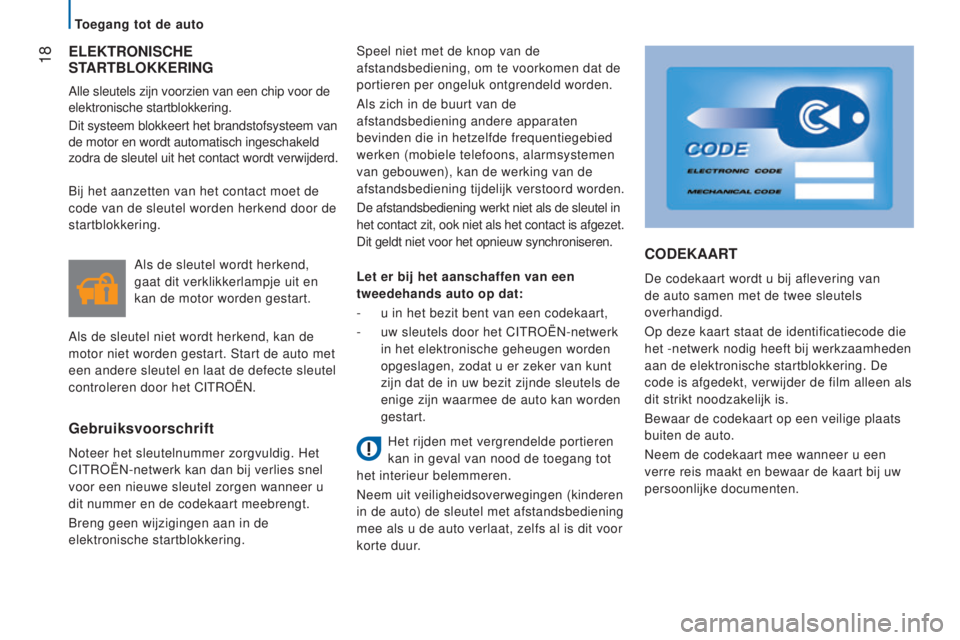

18
Toegang tot de auto
Jumper_nl_Chap02_Pret-a-Partir_ed01-2016
elekTRONISCHe
ST ARTB l O kke RIN g
Alle sleutels zijn voorzien van een chip voor de
elektronische startblokkering.
Dit systeem blokkeert het brandstofsysteem van
de motor en wordt automatisch ingeschakeld
zodra de sleutel uit het contact wordt verwijderd. Speel niet met de knop van de
afstandsbediening, om te voorkomen dat de
portieren per ongeluk ontgrendeld worden.
Als zich in de buurt van de
afstandsbediening andere apparaten
bevinden die in hetzelfde frequentiegebied
werken (mobiele telefoons, alarmsystemen
van gebouwen), kan de werking van de
afstandsbediening tijdelijk verstoord worden.
De afstandsbediening werkt niet als de sleutel in
het contact zit, ook niet als het contact is afgezet.
Dit geldt niet voor het opnieuw synchroniseren.
gebruiksvoorschrift
Noteer het sleutelnummer zorgvuldig. Het
CITROËN-netwerk kan dan bij verlies snel
voor een nieuwe sleutel zorgen wanneer u
dit nummer en de codekaart meebrengt.
Breng geen wijzigingen aan in de
elektronische startblokkering.Als de sleutel wordt herkend,
gaat dit verklikkerlampje uit en
kan de motor worden gestart.
Als de sleutel niet wordt herkend, kan de
motor niet worden gestart. Start de auto met
een andere sleutel en laat de defecte sleutel
controleren door het CITROËN. Bij het aanzetten van het contact moet de
code van de sleutel worden herkend door de
startblokkering.
COdekAART
De codekaart wordt u bij aflevering van
de auto samen met de twee sleutels
overhandigd.
Op deze kaart staat de identificatiecode die
het -netwerk nodig heeft bij werkzaamheden
aan de elektronische startblokkering. De
code is afgedekt, verwijder de film alleen als
dit strikt noodzakelijk is.
Bewaar de codekaart op een veilige plaats
buiten de auto.
Neem de codekaart mee wanneer u een
verre reis maakt en bewaar de kaart bij uw
persoonlijke documenten.l
et er bij het aanschaffen van een
tweedehands auto op dat:
-
u in het bezit bent van een codekaart,
-
uw sleutels door het CITROËN-netwerk
in het elektronische geheugen worden
opgeslagen, zodat u er zeker van kunt
zijn dat de in uw bezit zijnde sleutels de
enige zijn waarmee de auto kan worden
gestart.
Het rijden met vergrendelde portieren
kan in geval van nood de toegang tot
het interieur belemmeren.
Neem uit veiligheidsoverwegingen (kinderen
in de auto) de sleutel met afstandsbediening
mee als u de auto verlaat, zelfs al is dit voor
korte duur.
