CITROEN JUMPER 2017 Instrukcja obsługi (in Polish)

19
Otwieranie
Jumper_pl_Chap02_Pret-a-Partir_ed01-2016
Awaria pilota zdalnego sterowania
Odryglować drzwi za pomocą klucza
w zamku, włącza się alarm.
Włączyć stacyjkę, rozpoznanie kodu klucza
wyłączy alarm.
Zaryglowanie drzwi kluczem w
zamku
nie włącza alarmu.
Wyłączenie za pomocą pilota zdalnego sterowania
Po naciśnięciu tego przycisku
przejście w stan czuwania
odbywa się w
momencie
odryglowania samochodu.
Wyłączenie zabezpieczenia przed
podnoszeniem pojazdu*
Nacisnąć ten przycisk, aby
wyłączyć zabezpieczenie
(np. w
przypadku holowania
pojazdu z
włączonym
alarmem).
Zabezpieczenie pozostaje aktywne do
otwarcia zamka centralnego drzwi.

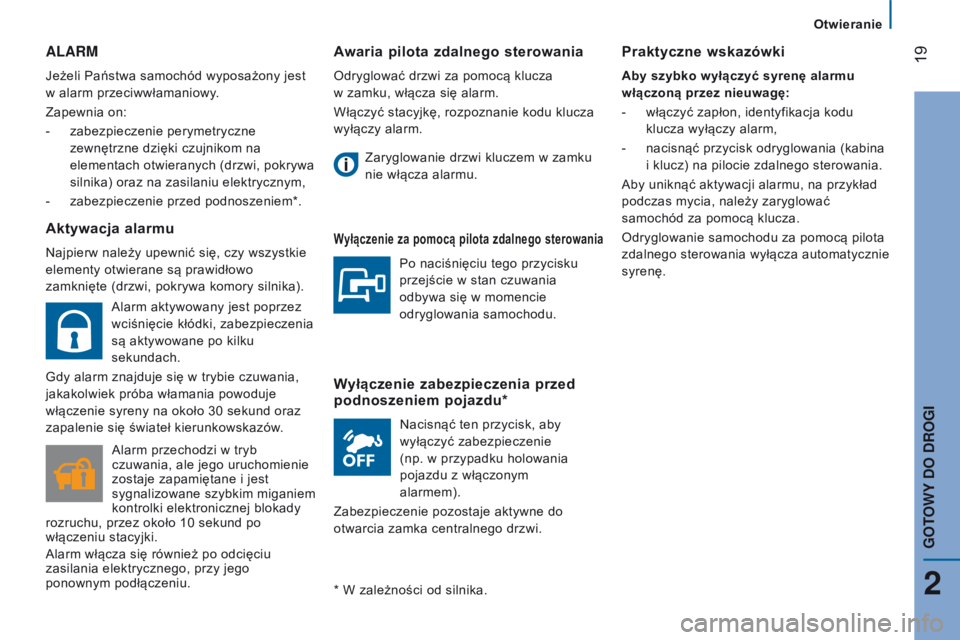

ALARM
Jeżeli Państwa samochód wyposażony jest
w alarm przeciwwłamaniowy.
Zapewnia on:
-

zabezpieczenie perymetryczne

zewnętrzne dzięki czujnikom na
elementach otwieranych (drzwi, pokrywa
silnika) oraz na zasilaniu elektrycznym,
-

zabezpieczenie przed podnoszeniem*.
Aktywacja alarmu
Najpierw należy upewnić się, czy wszystkie
elementy otwierane są prawidłowo
zamknięte (drzwi, pokrywa komory silnika).
* W
zależności od silnika.
praktyczne wskazówki
Aby szybko wyłączyć syrenę alarmu
włączoną przez nieuwagę:
-
włączyć zapłon, identyfikacja kodu

klucza wyłączy alarm,
-

nacisnąć przycisk odryglowania (kabina

i
klucz) na pilocie zdalnego sterowania.
Aby uniknąć aktywacji alarmu, na przykład
podczas mycia, należy zaryglować
samochód za pomocą klucza.
Odryglowanie samochodu za pomocą pilota
zdalnego sterowania wyłącza automatycznie
syrenę.
Alarm aktywowany jest poprzez
wciśnięcie kłódki, zabezpieczenia
są aktywowane po kilku
sekundach.
Gdy alarm znajduje się w

trybie czuwania,
jakakolwiek próba włamania powoduje
włączenie syreny na około 30

sekund oraz
zapalenie się świateł kierunkowskazów.
Alarm przechodzi w

tryb
czuwania, ale jego uruchomienie
zostaje zapamiętane i

jest
sygnalizowane szybkim miganiem
kontrolki elektronicznej blokady
rozruchu, przez około 10

sekund po
włączeniu stacyjki.
Alarm włącza się również po odcięciu
zasilania elektrycznego, przy jego
ponownym podłączeniu.
2
GOTOwy DO DROGI

20
Otwieranie
Jumper_pl_Chap02_Pret-a-Partir_ed01-2016

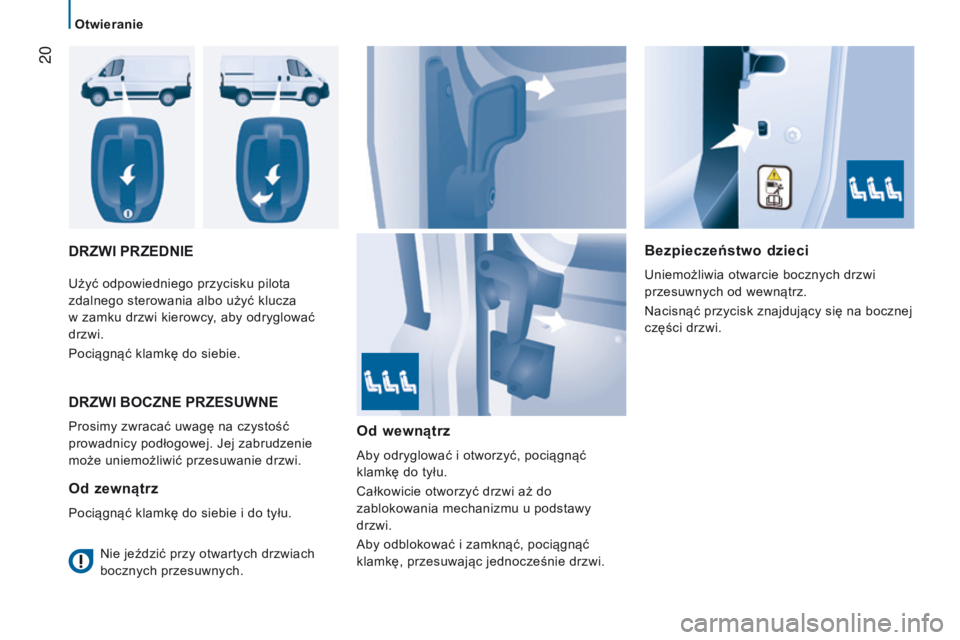

DRZWI pRZEDNIEBezpieczeństwo dzieci
Uniemożliwia otwarcie bocznych drzwi
przesuwnych od wewnątrz.
Nacisnąć przycisk znajdujący się na bocznej
części drzwi.
Użyć odpowiedniego przycisku pilota
zdalnego sterowania albo użyć klucza
w

zamku drzwi kierowcy, aby odryglować
drzwi.
Pociągnąć klamkę do siebie.
DRZWI BOCZNE pRZEsUWNE
Prosimy zwracać uwagę na czystość
prowadnicy podłogowej. Jej zabrudzenie
może uniemożliwić przesuwanie drzwi.
Od zewnątrz
Pociągnąć klamkę do siebie i do tyłu.
Od wewnątrz
Aby odryglować i otworzyć, pociągnąć
klamkę do tyłu.
Całkowicie otworzyć drzwi aż do

zablokowania mechanizmu u
podstawy
drzwi.
Aby odblokować i
zamknąć, pociągnąć
klamkę, przesuwając jednocześnie drzwi.
Nie jeździć przy otwartych drzwiach
bocznych przesuwnych.

21
Otwieranie
Jumper_pl_Chap02_Pret-a-Partir_ed01-2016

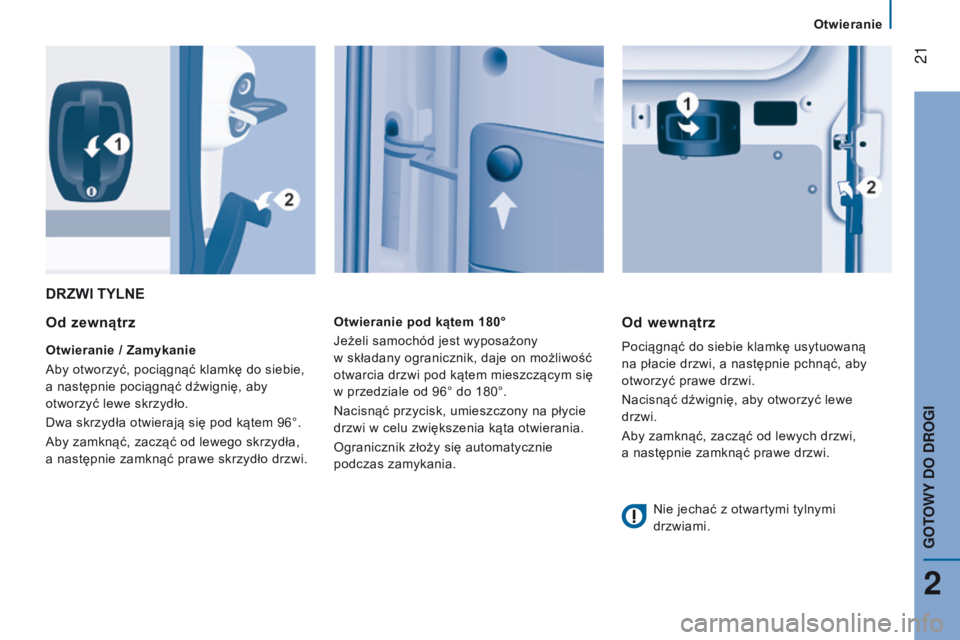

DRZWI tYLNE
Od
zewnątrz
Otwieranie / Zamykanie
Aby otworzyć, pociągnąć klamkę do siebie,
a
następnie pociągnąć dźwignię, aby
otworzyć lewe skrzydło.
Dwa skrzydła otwierają się pod kątem 96°.
Aby zamknąć, zacząć od lewego skrzydła,
a
następnie zamknąć prawe skrzydło drzwi. Otwieranie pod kątem 180°
Jeżeli samochód jest wyposażony
w
składany ogranicznik, daje on możliwość
otwarcia drzwi pod kątem mieszczącym się
w
przedziale od 96° do 180°.
Nacisnąć przycisk, umieszczony na płycie
drzwi w
celu zwiększenia kąta otwierania.
Ogranicznik złoży się automatycznie
podczas zamykania.
Od wewnątrz
Pociągnąć do siebie klamkę usytuowaną
na płacie drzwi, a następnie pchnąć, aby
otworzyć prawe drzwi.
Nacisnąć dźwignię, aby otworzyć lewe
drzwi.
Aby zamknąć, zacząć od lewych drzwi,
a
następnie zamknąć prawe drzwi. Nie jechać z
otwartymi tylnymi
drzwiami.
2
GOTOwy DO DROGI

22
Otwieranie
Jumper_pl_Chap02_Pret-a-Partir_ed01-2016

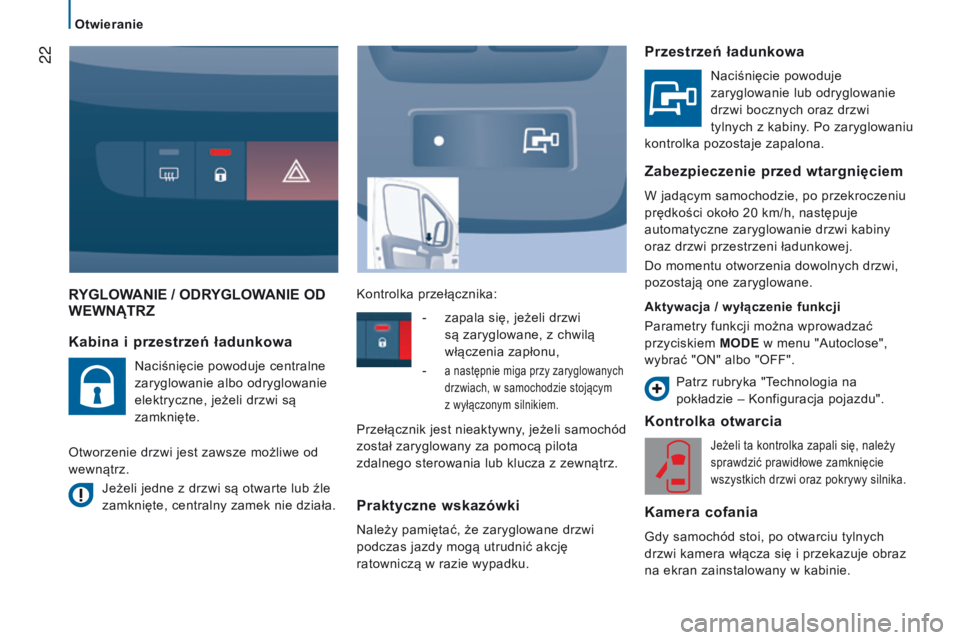

RYGLOWANIE / ODRYGLOWANIE OD WEWN
ąt RZ
Kontrolka

otwarcia
Jeżeli ta kontrolka zapali się, należy
sprawdzić prawidłowe zamknięcie
wszystkich drzwi oraz pokrywy silnika.
Kamera cofania
Gdy samochód stoi, po otwarciu tylnych
drzwi kamera włącza się i przekazuje obraz
na ekran zainstalowany w
kabinie.
Kabina i przestrzeń ładunkowa
Naciśnięcie powoduje centralne
zaryglowanie albo odryglowanie
elektryczne, jeżeli drzwi są
zamknięte.
Otworzenie drzwi jest zawsze możliwe od
wewnątrz. Jeżeli jedne z
drzwi są otwarte lub źle
zamknięte, centralny zamek nie działa. Kontrolka przełącznika:
przestrzeń ładunkowa
Naciśnięcie powoduje
zaryglowanie lub odryglowanie
drzwi bocznych oraz drzwi
tylnych z
kabiny. Po zaryglowaniu
kontrolka pozostaje zapalona.
Zabezpieczenie przed wtargnięciem
W jadącym samochodzie, po przekroczeniu
prędkości około 20 km/h, następuje
automatyczne zaryglowanie drzwi kabiny
oraz drzwi przestrzeni ładunkowej.
Do momentu otworzenia dowolnych drzwi,
pozostają one zaryglowane.
Aktywacja / wyłączenie funkcji
Parametry funkcji można wprowadzać
przyciskiem MODE w
menu "Autoclose",
wybrać "ON" albo "OFF".
-

zapala się, jeżeli drzwi


są zaryglowane, z

chwilą
włączenia zapłonu,
-

a następnie miga przy zaryglowanych
drzwiach, w samochodzie stojącym
z
wyłączonym silnikiem.
Przełącznik jest nieaktywny, jeżeli samochód
został zaryglowany za pomocą pilota
zdalnego sterowania lub klucza z zewnątrz.
praktyczne wskazówki
Należy pamiętać, że zaryglowane drzwi
podczas jazdy mogą utrudnić akcję
ratowniczą w razie wypadku. Patrz rubryka "Technologia na
pokładzie – Konfiguracja pojazdu".

23
Jumper_pl_Chap02_Pret-a-Partir_ed01-2016

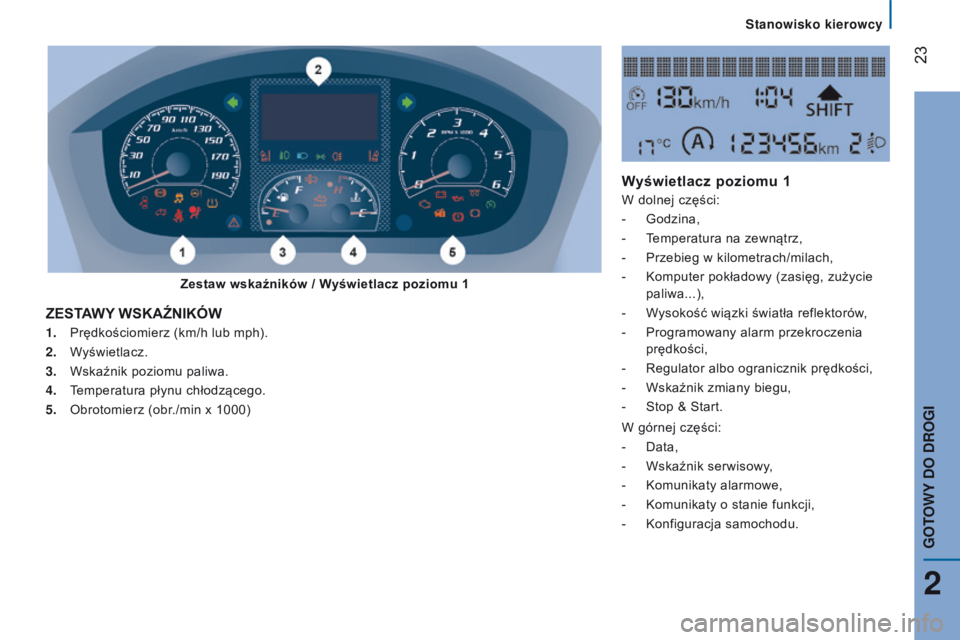

1. Prędkościomierz (km/h lub mph).
2.
W
yświetlacz.
3.

Wskaźnik poziomu paliwa.
4.


T
emperatura płynu chłodzącego.
5.

Obrotomierz (obr
./min x 1000)
ZEstAWY W s KA ź NIKÓW
W
yświetlacz poziomu 1
W dolnej części:
-

Godzina,
-


T
emperatura na zewnątrz,
-

Przebieg w
kilometrach/milach,
-

Komputer pokładowy (zasięg, zużycie

paliwa...),
-

W
ysokość wiązki światła reflektorów,
-

Programowany alarm przekroczenia

prędkości,
-

Regulator albo ogranicznik prędkości,
-


Wskaźnik zmiany biegu,
-


Stop & Start.
W górnej części:
-


Data,
-


Wskaźnik serwisowy
,
-

Komunikaty alarmowe,
-


Komunikaty o
stanie funkcji,
-

Konfiguracja samochodu.
Zestaw wskaźników / W

yświetlacz poziomu 1
Stanowisko kierowcy
2
GOTOwy DO DROGI

24
Jumper_pl_Chap02_Pret-a-Partir_ed01-2016

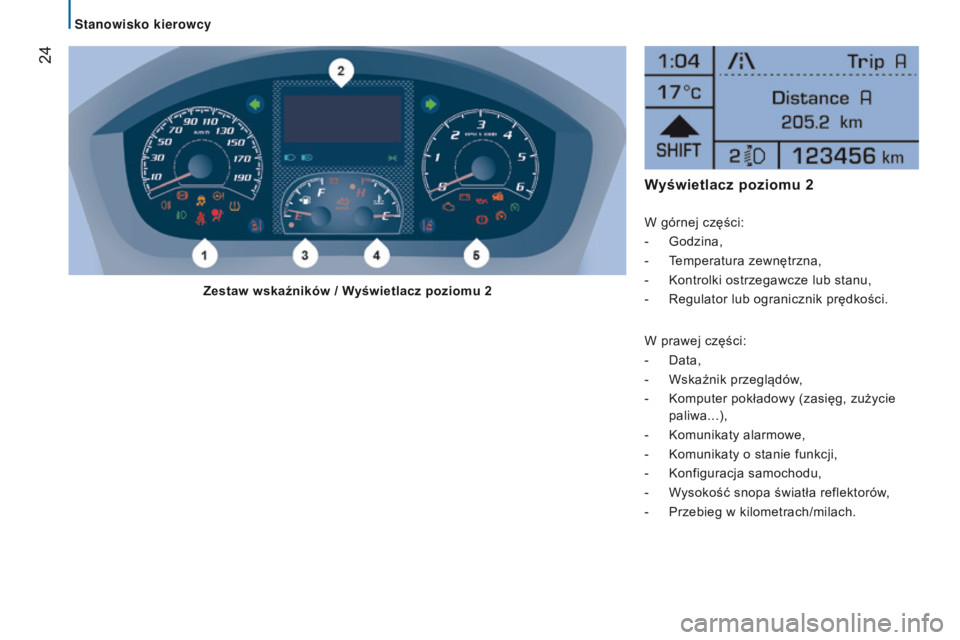

Wyświetlacz poziomu 2
W górnej części:
-
Godzina,
-


T
emperatura zewnętrzna,
-

Kontrolki ostrzegawcze lub stanu,
-


Regulator lub ogranicznik prędkości.
W prawej części:
-


Data,
-


Wskaźnik przeglądów
,
-

Komputer pokładowy (zasięg, zużycie

paliwa...),
-

Komunikaty alarmowe,
-


Komunikaty o
stanie funkcji,
-

Konfiguracja samochodu,
-


W
ysokość snopa światła reflektorów,
-

Przebieg w
kilometrach/milach.
Zestaw wskaźników / Wyświetlacz poziomu 2
Stanowisko kierowcy

25
Jumper_pl_Chap02_Pret-a-Partir_ed01-2016

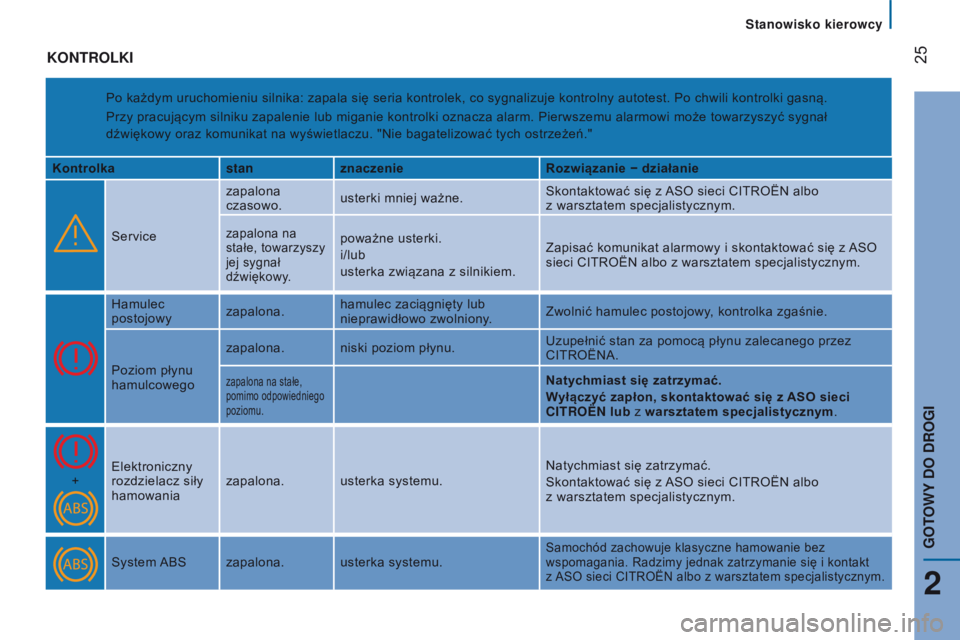

KONTROLKI
Po każdym uruchomieniu silnika: zapala się seria kontrolek, co sygnalizuje kontrolny autotest. Po chwili kontrolki gasną.
Przy pracującym silniku zapalenie lub miganie kontrolki oznacza alarm. Pierwszemu alarmowi może towarzyszyć sygnał
dźwiękowy oraz komunikat na wyświetlaczu. "Nie bagatelizować tych ostrzeżeń."
Kontrolka stanznaczenie Rozwiązanie − działanie
Service zapalona
czasowo.
usterki mniej ważne. Skontaktować się z

ASO sieci CITROËN albo

z
warsztatem specjalistycznym.
zapalona na
stałe, towarzyszy
jej sygnał
dźwiękowy.poważne usterki.
i/lub
usterka związana z silnikiem.Zapisać komunikat alarmowy i
skontaktować się z ASO
sieci CITROËN albo z
warsztatem specjalistycznym.
Hamulec
postojowy zapalona.hamulec zaciągnięty lub
nieprawidłowo zwolniony. Zwolnić hamulec postojowy, kontrolka zgaśnie.
Poziom płynu
hamulcowego zapalona. niski poziom płynu.
Uzupełnić stan za pomocą płynu zalecanego przez
CITROËNA.
zapalona na stałe,
pomimo odpowiedniego
poziomu.Natychmiast się zatrzymać.
Wyłączyć zapłon, skontaktować się z

A
s O sieci
CITROËN lub z

warsztatem specjalistycznym
.
+ Elektroniczny
rozdzielacz siły
hamowania zapalona. usterka systemu. Natychmiast się zatrzymać.
Skontaktować się z

ASO sieci CITROËN albo

z
warsztatem specjalistycznym.
System ABS zapalona. usterka systemu.
Samochód zachowuje klasyczne hamowanie bez
wspomagania. Radzimy jednak zatrzymanie się i kontakt
z

ASO sieci CITROËN albo z
warsztatem specjalistycznym.
Stanowisko kierowcy
2
GOTOwy DO DROGI

26
Jumper_pl_Chap02_Pret-a-Partir_ed01-2016

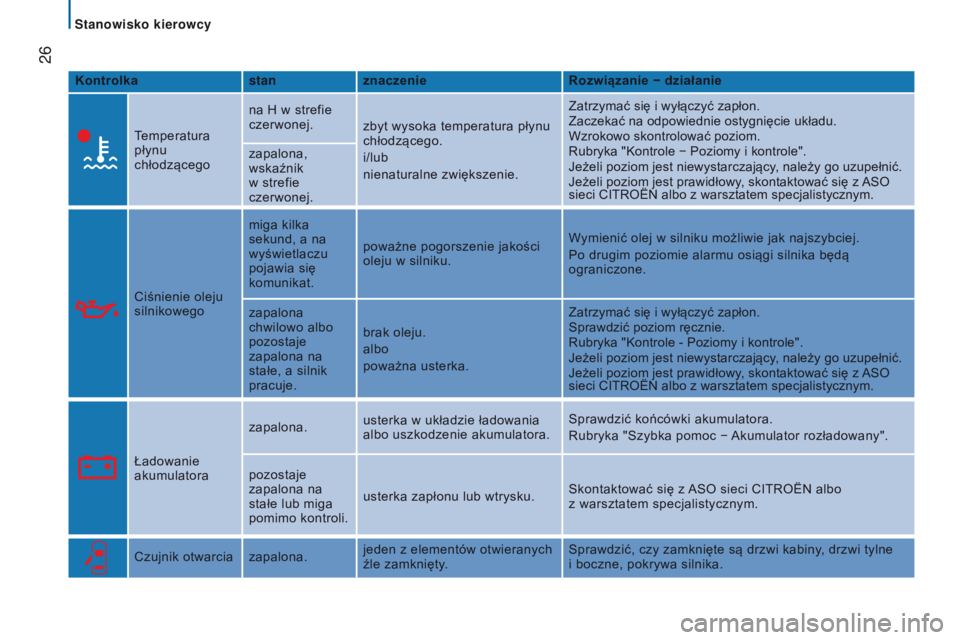

Kontrolkastanznaczenie Rozwiązanie − działanie
Temperatura
płynu
chłodzącego na H w
strefie
czerwonej. zbyt wysoka temperatura płynu
chłodzącego.
i/lub
nienaturalne zwiększenie. Zatrzymać się i
wyłączyć zapłon.
Zaczekać na odpowiednie ostygnięcie układu.
Wzrokowo skontrolować poziom.
Rubryka "Kontrole − Poziomy i
kontrole".
Jeżeli poziom jest niewystarczający, należy go uzupełnić.
Jeżeli poziom jest prawidłowy, skontaktować się z

ASO

sieci CITROËN albo z
warsztatem specjalistycznym.
zapalona,
wskaźnik
w
strefie
czerwonej.
Ciśnienie oleju
silnikowego miga kilka
sekund, a
na
wyświetlaczu
pojawia się
komunikat. poważne pogorszenie jakości
oleju w
silniku.Wymienić olej w
silniku możliwie jak najszybciej.
Po drugim poziomie alarmu osiągi silnika będą
ograniczone.
zapalona
chwilowo albo
pozostaje
zapalona na
stałe, a
silnik
pracuje. brak oleju.
albo
poważna usterka. Zatrzymać się i
wyłączyć zapłon.
Sprawdzić poziom ręcznie.
Rubryka "Kontrole - Poziomy i
kontrole".
Jeżeli poziom jest niewystarczający, należy go uzupełnić.
Jeżeli poziom jest prawidłowy, skontaktować się z

ASO

sieci CITROËN albo z
warsztatem specjalistycznym.
Ładowanie
akumulatora zapalona.
usterka w
układzie ładowania
albo uszkodzenie akumulatora. Sprawdzić końcówki akumulatora.
Rubryka "Szybka pomoc − Akumulator rozładowany".
pozostaje
zapalona na
stałe lub miga
pomimo kontroli. usterka zapłonu lub wtrysku.
Skontaktować się z

ASO sieci CITROËN albo

z
warsztatem specjalistycznym.
Czujnik otwarcia zapalona. jeden z
elementów otwieranych
źle zamknięty. Sprawdzić, czy zamknięte są drzwi kabiny, drzwi tylne
i
boczne, pokrywa silnika.
Stanowisko kierowcy

27
Jumper_pl_Chap02_Pret-a-Partir_ed01-2016

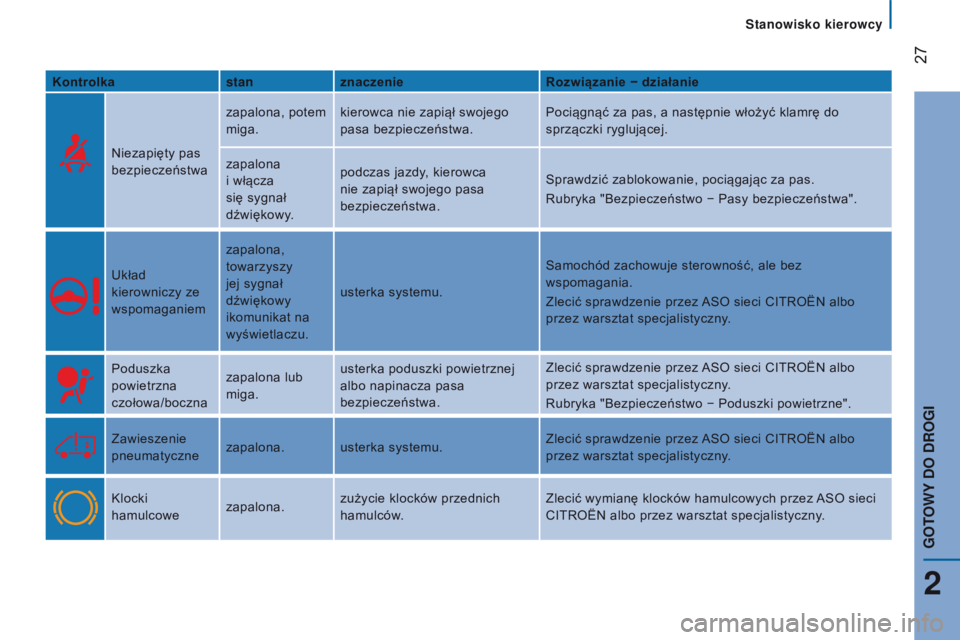

Kontrolkastanznaczenie Rozwiązanie − działanie
Niezapięty pas
bezpieczeństwa zapalona, potem
miga.
kierowca nie zapiął swojego
pasa bezpieczeństwa. Pociągnąć za pas, a
następnie włożyć klamrę do
sprzączki ryglującej.
zapalona
i
włącza
się sygnał
dźwiękowy. podczas jazdy, kierowca
nie zapiął swojego pasa
bezpieczeństwa.
Sprawdzić zablokowanie, pociągając za pas.
Rubryka "Bezpieczeństwo − Pasy bezpieczeństwa".
Układ
kierowniczy ze
wspomaganiem zapalona,
towarzyszy
jej sygnał
dźwiękowy
ikomunikat na
wyświetlaczu.
usterka systemu.
Samochód zachowuje sterowność, ale bez
wspomagania.
Zlecić sprawdzenie przez ASO sieci CITROËN albo
przez warsztat specjalistyczny.
Poduszka
powietrzna
czołowa/boczna zapalona lub
miga.usterka poduszki powietrznej
albo napinacza pasa
bezpieczeństwa. Zlecić sprawdzenie przez ASO sieci CITROËN albo
przez warsztat specjalistyczny.
Rubryka "Bezpieczeństwo − Poduszki powietrzne".
Zawieszenie
pneumatyczne zapalona. usterka systemu. Zlecić sprawdzenie przez ASO sieci CITROËN albo
przez warsztat specjalistyczny.
Klocki
hamulcowe zapalona.zużycie klocków przednich
hamulców. Zlecić wymianę klocków hamulcowych przez ASO sieci
CITROËN albo przez warsztat specjalistyczny.
Stanowisko kierowcy
2
GOTOwy DO DROGI

28
Jumper_pl_Chap02_Pret-a-Partir_ed01-2016

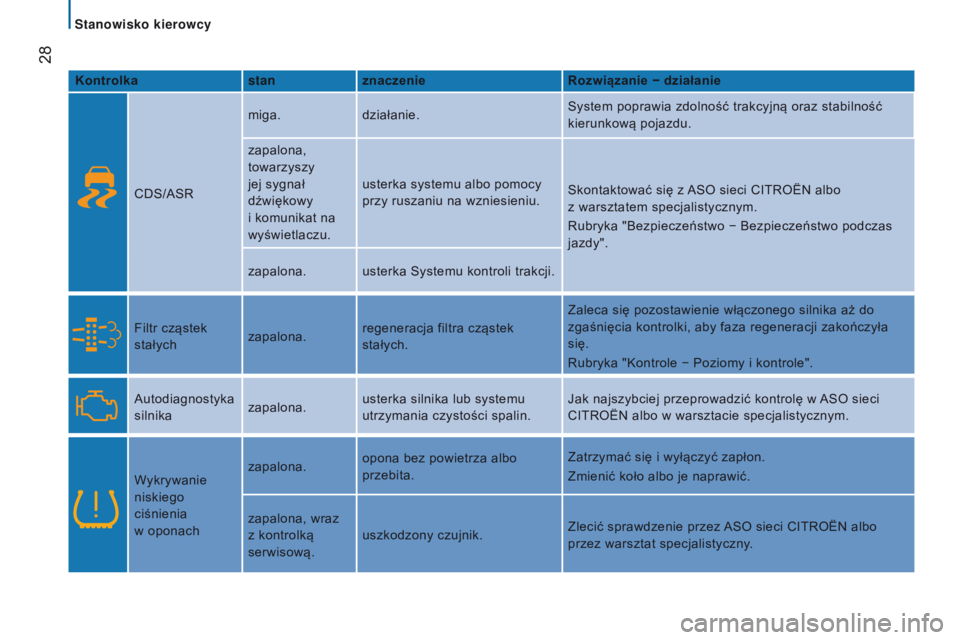

Kontrolkastanznaczenie Rozwiązanie − działanie
CDS/ASR miga.
działanie. System poprawia zdolność trakcyjną oraz stabilność
kierunkową pojazdu.
zapalona,
towarzyszy
jej sygnał
dźwiękowy
i
komunikat na
wyświetlaczu. usterka systemu albo pomocy
przy ruszaniu na wzniesieniu.
Skontaktować się z

ASO sieci CITROËN albo

z
warsztatem specjalistycznym.
Rubryka "Bezpieczeństwo − Bezpieczeństwo podczas
jazdy".
zapalona. usterka Systemu kontroli trakcji.
Filtr cząstek
stałych zapalona. regeneracja filtra cząstek
stałych. Zaleca się pozostawienie włączonego silnika aż do
zgaśnięcia kontrolki, aby faza regeneracji zakończyła
się.
Rubryka "Kontrole − Poziomy i
kontrole".
Autodiagnostyka
silnika zapalona. usterka silnika lub systemu
utrzymania czystości spalin. Jak najszybciej przeprowadzić kontrolę w

ASO sieci

CITROËN albo w
warsztacie specjalistycznym.
Wykrywanie
niskiego
ciśnienia
w
oponach zapalona.
opona bez powietrza albo
przebita. Zatrzymać się i
wyłączyć zapłon.
Zmienić koło albo je naprawić.
zapalona, wraz
z
kontrolką
serwisową. uszkodzony czujnik.
Zlecić sprawdzenie przez ASO sieci CITROËN albo
przez warsztat specjalistyczny.
Stanowisko kierowcy
