CITROEN JUMPER 2017 Lietošanas Instrukcija (in Latvian)

159
Jumper_lv_Chap08_Aide-Rapide_ed01-2016

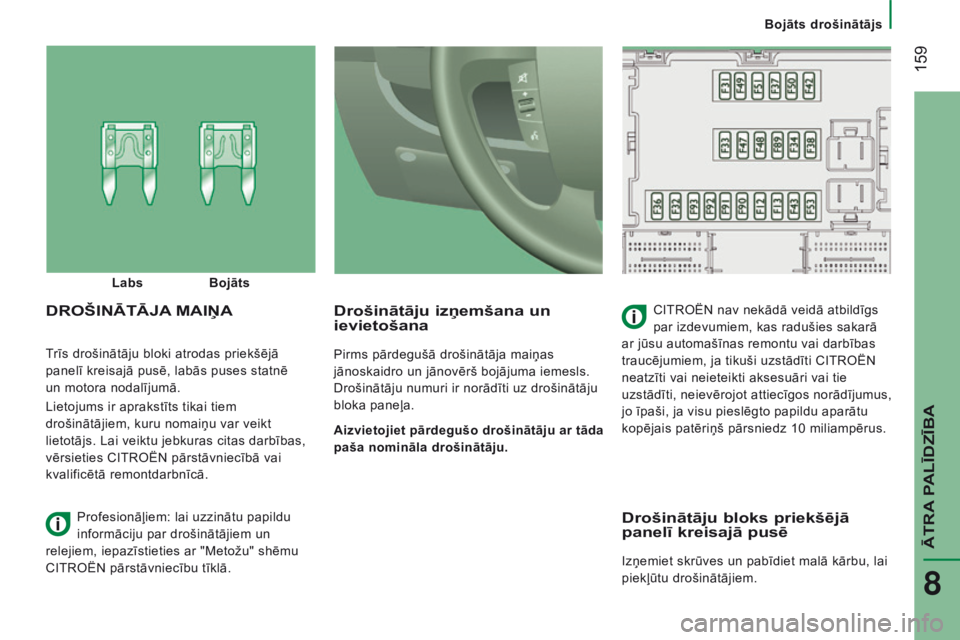

Trīs drošinātāju bloki atrodas priekšējā
panelī kreisajā pusē, labās puses statnē
un motora nodalījumā.
Lietojums ir aprakstīts tikai tiem
drošinātājiem, kuru nomaiņu var veikt
lietotājs. Lai veiktu jebkuras citas darbības,
vērsieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Drošinātāju izņemšana un
ievietošana
Pirms pārdegušā drošinātāja maiņas
jānoskaidro un jānovērš bojājuma iemesls.
Drošinātāju numuri ir norādīti uz drošinātāju
bloka paneļa.
Aizvietojiet pārdegušo drošinātāju ar tāda
paša nomināla drošinātāju.
DROŠINĀTĀJA MAI ņ ACITROËN nav nekādā veidā atbildīgs
par izdevumiem, kas radušies sakarā
ar jūsu automašīnas remontu vai darbības
traucējumiem, ja tikuši uzstādīti CITROËN
neatzīti vai neieteikti aksesuāri vai tie
uzstādīti, neievērojot attiecīgos norādījumus,
jo īpaši, ja visu pieslēgto papildu aparātu
kopējais patēriņš pārsniedz 10 miliampērus.
Labs
Bojāts
Profesionāļiem: lai uzzinātu papildu
informāciju par drošinātājiem un
relejiem, iepazīstieties ar "Metožu" shēmu
CITROËN pārstāvniecību tīklā.
Drošinātāju bloks priekšējā
panelī kreisajā pusē
Izņemiet skrūves un pabīdiet malā kārbu, lai
piekļūtu drošinātājiem.
ĀTRA PALĪDZĪBA
8
Bojāts drošinātājs

160
Jumper_lv_Chap08_Aide-Rapide_ed01-2016

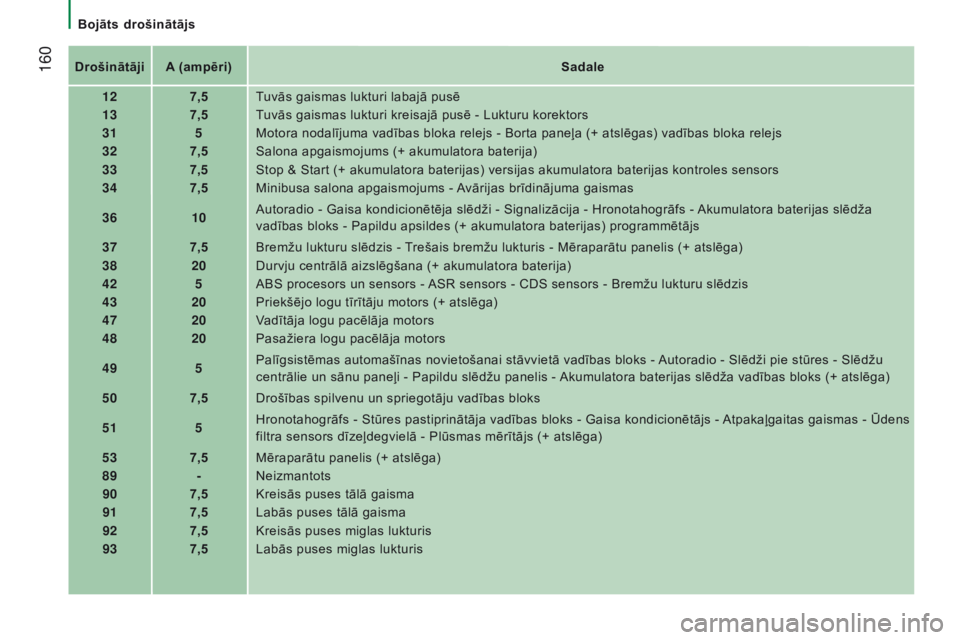

Drošinātāji A (ampēri)Sadale
12 7,5Tuvās gaismas lukturi labajā pusē
13 7,5Tuvās gaismas lukturi kreisajā pusē - Lukturu korektors
31 5Motora nodalījuma vadības bloka relejs - Borta paneļa (+ atslēgas) vadības bloka relejs
32 7,5Salona apgaismojums (+ akumulatora baterija)
33 7,5Stop & Start (+ akumulatora baterijas) versijas akumulatora baterijas kontroles sensors
34 7,5Minibusa salona apgaismojums - Avārijas brīdinājuma gaismas
36 10Autoradio - Gaisa kondicionētēja slēdži - Signalizācija - Hronotahogrāfs - Akumulatora baterijas slēdža
vadības bloks - Papildu apsildes (+ akumulatora baterijas) programmētājs
37 7,5Bremžu lukturu slēdzis - Trešais bremžu lukturis - Mēraparātu panelis (+ atslēga)
38 20Durvju centrālā aizslēgšana (+ akumulatora baterija)
42 5ABS procesors un sensors - ASR sensors - CDS sensors - Bremžu lukturu slēdzis
43 20Priekšējo logu tīrītāju motors (+ atslēga)
47 20Vadītāja logu pacēlāja motors
48 20Pasažiera logu pacēlāja motors
49 5Palīgsistēmas automašīnas novietošanai stāvvietā vadības bloks - Autoradio - Slēdži pie stūres - Slēdžu
centrālie un sānu paneļi - Papildu slēdžu panelis - Akumulatora baterijas slēdža vadības bloks (+ atslēga)
50 7,5Drošības spilvenu un spriegotāju vadības bloks
51 5Hronotahogrāfs - Stūres pastiprinātāja vadības bloks - Gaisa kondicionētājs - Atpakaļgaitas gaismas - Ūdens
filtra sensors dīzeļdegvielā - Plūsmas mērītājs (+ atslēga)
53 7,5Mēraparātu panelis (+ atslēga)
89 -Neizmantots
90 7,5Kreisās puses tālā gaisma
91 7,5Labās puses tālā gaisma
92 7,5Kreisās puses miglas lukturis
93 7,5Labās puses miglas lukturis
Bojāts drošinātājs

161
Jumper_lv_Chap08_Aide-Rapide_ed01-2016
Drošinātāju bloks labajā pusē
Atbrīvojiet pārsegu.
Pēc darbu pabeigšanas ļoti uzmanīgi
aizveriet pārsegu.Drošinātāji
A (ampēri) Sadale
54 -Neizmantots
55 15Apsildāmi sēdekļi
56 1512 voltu kontaktligzda aizmugurējiem pasažieriem
57 10Papildu apsilde zem sēdekļa
58 15Kreisās puses aizmugures loga atkausēšana
59 15Labās puses aizmugures loga atkausēšana
60 -Netiek izmantots
61 -Netiek izmantots
62 -Netiek izmantots
63 10Aizmugures pasažieru papildu apsildes slēdzis
64 -Netiek izmantots
65 30Aizmugures pasažieru papildu apsildes ventilators
ĀTRA PALĪDZĪBA
8
Bojāts drošinātājs

162
Jumper_lv_Chap08_Aide-Rapide_ed01-2016
Drošinātāju bloks motora
nodalījumā
Izņemiet skrūves un pabīdiet malā kārbu, lai
piekļūtu drošinātājiem.
Pēc darbībām rūpīgi aizveriet vāku.Drošinātāji
A (ampēri) Sadale
1 40ABS sūkņa barošana
2 50Dīzeļdegvielas uzsildes bloks
3 30Automašīnas pretaizdzīšanas slēdzis - Starteris
4 40Dīzeļdegvielas sildītājs
5 20/50Salona ventilācija ar programmējamu papildu apsildi

(+ akumulatora baterija)
6 40/60
Salona maksimālā ātruma motoventilatoru grupa (+ akumulatora baterija)
740/50/60Salona minimālā ātruma motoventilatoru grupa (+ akumulatora baterija)
8 40Salona moto-ventilatoru grupa (+ atslēga)
9 15Aizmugures 12 V kontaktligzda (+ akumulatora baterija)
10 15Skaņas signāls
11 -Neizmantots
14 15Priekšējā 12 V kontaktligzda (+ akumulatora baterija)
15 15Piepīpētājs (+ akumulatora baterija)
16 -Neizmantots
17 -Neizmantots
18 7,5Dzinēja kontroles vadības bloks (+ akumulatora baterija)
19 7,5Gaisa kondicionētāja kompresors
20 30Logu/lukturu mazgāšanas sūknis
21 15Degvielas sūkņa barošana
22 -Neizmantots
23 30ABS elektriskie vārsti
24 7,5Papildu slēdžu panelis - Ārējo atpakaļskata spoguļu vadība
un nolocīšana (+ atslēga)
30 15Ārējo atpakaļskata spoguļu atkausēšana
Bojāts drošinātājs

163
Jumper_lv_Chap08_Aide-Rapide_ed01-2016
Mazgājot netīrumus ar augstspiediena
strūklu, nevērsiet to uz lukturiem,
gaismām un to apmalēm, lai izvairītos no
lakojuma un blīvējumu sabojāšanas.

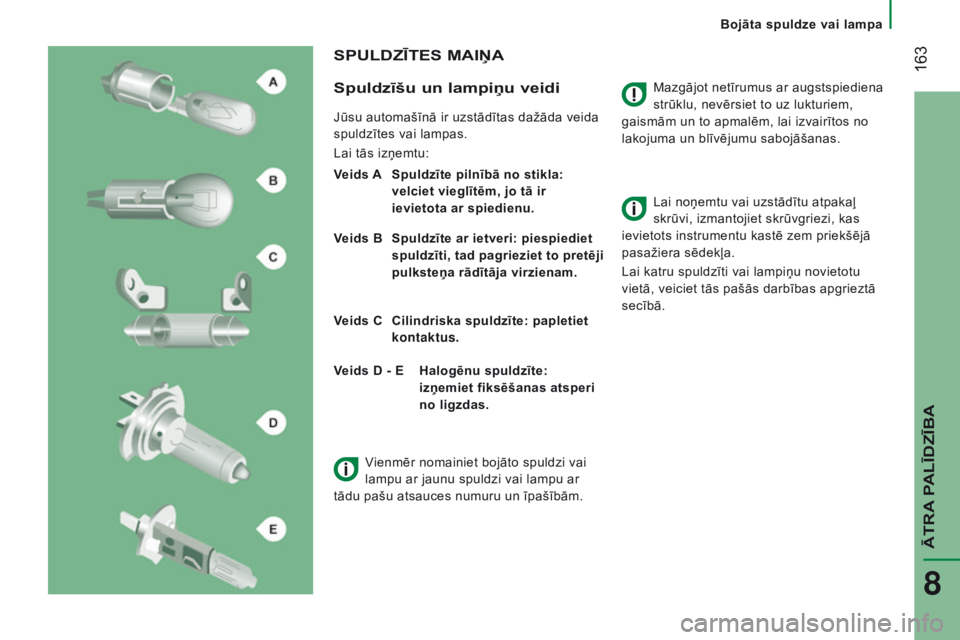

SPULDZĪTES MAIņA
Spuldzīšu

un lampiņu veidi
Jūsu automašīnā ir uzstādītas dažāda veida
spuldzītes vai lampas.
Lai tās izņemtu:
Veids A



Spuldzīte pilnībā no stikla:

velciet vieglītēm, jo tā ir
ievietota ar spiedienu.
Veids B

Spuldzīte ar ietveri: piespiediet

spuldzīti, tad pagrieziet to pretēji
pulksteņa rādītāja virzienam.
Veids C

Cilindriska spuldzīte: papletiet

kontaktus. Lai noņemtu vai uzstādītu atpakaļ
skrūvi, izmantojiet skrūvgriezi, kas
ievietots instrumentu kastē zem priekšējā
pasažiera sēdekļa.
Lai katru spuldzīti vai lampiņu novietotu
vietā, veiciet tās pašās darbības apgrieztā
secībā.
Veids D - E

Halogēnu spuldzīte:

izņemiet fiksēšanas atsperi
no ligzdas.
Vienmēr nomainiet bojāto spuldzi vai
lampu ar jaunu spuldzi vai lampu ar
tādu pašu atsauces numuru un īpašībām.
ĀTRA PALĪDZĪBA
8
Bojāta spuldze vai lampa

164
Jumper_lv_Chap08_Aide-Rapide_ed01-2016

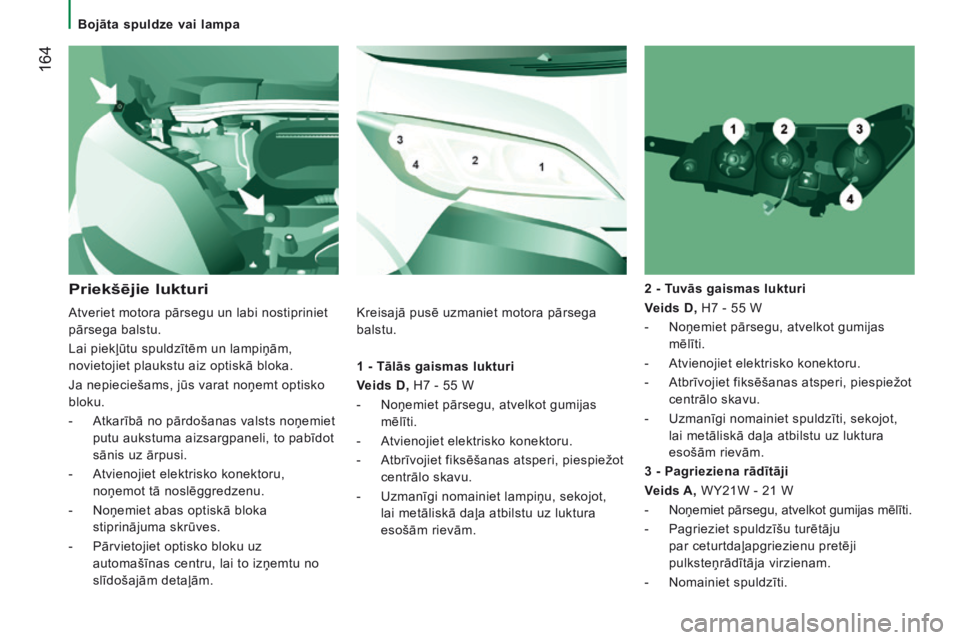

1 - Tālās gaismas lukturi
Veids D, H7 - 55 W
-
Noņemiet pārsegu, atvelkot gumijas

mēlīti.
-

Atvienojiet elektrisko konektoru.
-


Atbrīvojiet fiksēšanas atsperi, piespiežot

centrālo skavu.
-

Uzmanīgi nomainiet lampiņu, sekojot,

lai metāliskā daļa atbilstu uz luktura
esošām rievām. 2 - Tuvās gaismas lukturi
Veids D, H7 - 55 W
-

Noņemiet pārsegu, atvelkot gumijas

mēlīti.
- Atvienojiet elektrisko konektoru.
- Atbrīvojiet fiksēšanas atsperi, piespiežot
centrālo skavu.
-

Uzmanīgi nomainiet spuldzīti, sekojot,

lai metāliskā daļa atbilstu uz luktura
esošām rievām.
Priekšējie lukturi
3 - Pagrieziena rādītāji
Veids A, WY21W - 21 W
-

Noņemiet pārsegu, atvelkot gumijas mēlīti.
-


Pagrieziet spuldzīšu turētāju

par ceturtdaļapgriezienu pretēji
pulksteņrādītāja virzienam.
-

Nomainiet spuldzīti.
Atveriet motora pārsegu un labi nostipriniet


pārsega balstu.
Lai piekļūtu spuldzītēm un lampiņām,
novietojiet plaukstu aiz optiskā bloka.
Ja nepieciešams, jūs varat noņemt optisko
bloku.
-

Atkarībā no pārdošanas valsts noņemiet


putu aukstuma aizsargpaneli, to pabīdot
sānis uz ārpusi.
-
Atvienojiet elektrisko konektoru,

noņemot tā noslēggredzenu.
-

Noņemiet abas optiskā bloka


stiprinājuma skrūves.
-

Pārvietojiet optisko bloku uz


automašīnas centru, lai to izņemtu no
slīdošajām detaļām. Kreisajā pusē uzmaniet motora pārsega
balstu.
Bojāta spuldze vai lampa

165
Jumper_lv_Chap08_Aide-Rapide_ed01-2016
Halogēnu spuldzītes maiņa ir jāveic
pēc tam, kad lukturi vairākas minūtes ir
bijuši izslēgti (iespējams smagu apdegumu
risks). Neaiztieciet lampiņu kailām rokām,
neizmantojiet plūksnainas lupatiņas.
Katras darbības beigās pārbaudiet, vai
lukturi kārtīgi darbojas.

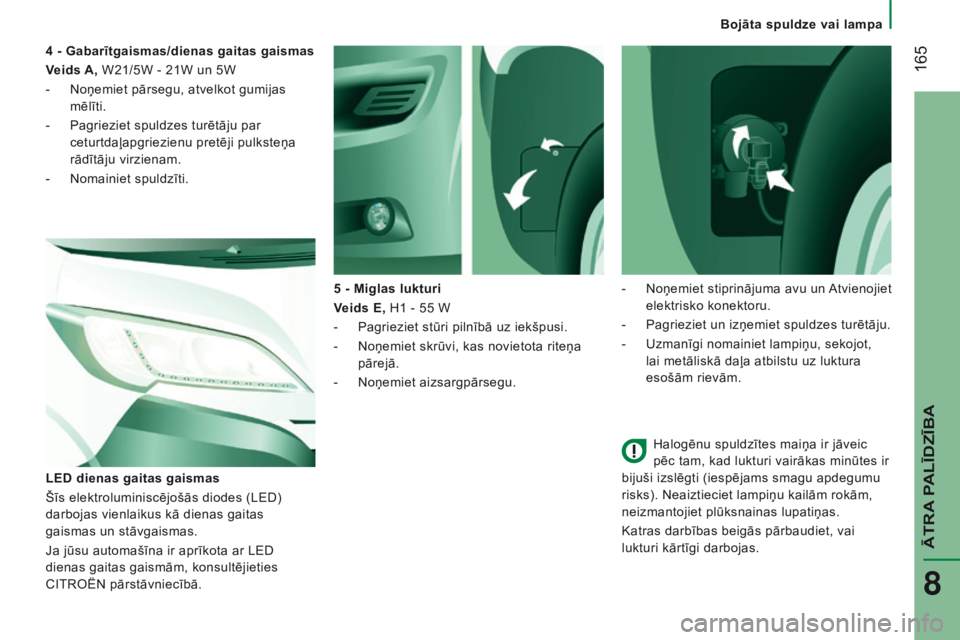

5 - Miglas lukturi
Veids E, H1 - 55 W
-

Pagrieziet stūri pilnībā uz iekšpusi.
-


Noņemiet skrūvi, kas novietota riteņa


pārejā.
-

Noņemiet aizsargpārsegu.
LED dienas gaitas gaismas
Šīs elektroluminiscējošās diodes (LED)


darbojas vienlaikus kā dienas gaitas
gaismas un stāvgaismas.
Ja jūsu automašīna ir aprīkota ar LED
dienas gaitas gaismām, konsultējieties
CITROËN pārstāvniecībā. 4 -
g
abarītgaismas/dienas gaitas gaismas
Veids A, W21/5W - 21W un 5W
-

Noņemiet pārsegu, atvelkot gumijas


mēlīti.
-

Pagrieziet spuldzes turētāju par


ceturtdaļapgriezienu pretēji pulksteņa
rādītāju virzienam.
-

Nomainiet spuldzīti.
-


Noņemiet
stiprinājuma avu un Atvienojiet
elektrisko konektoru.
-

Pagrieziet un izņemiet spuldzes turētāju.
-


Uzmanīgi nomainiet lampiņu, sekojot,

lai metāliskā daļa atbilstu uz luktura
esošām rievām.
ĀTRA PALĪDZĪBA
8
Bojāta spuldze vai lampa

166
Jumper_lv_Chap08_Aide-Rapide_ed01-2016

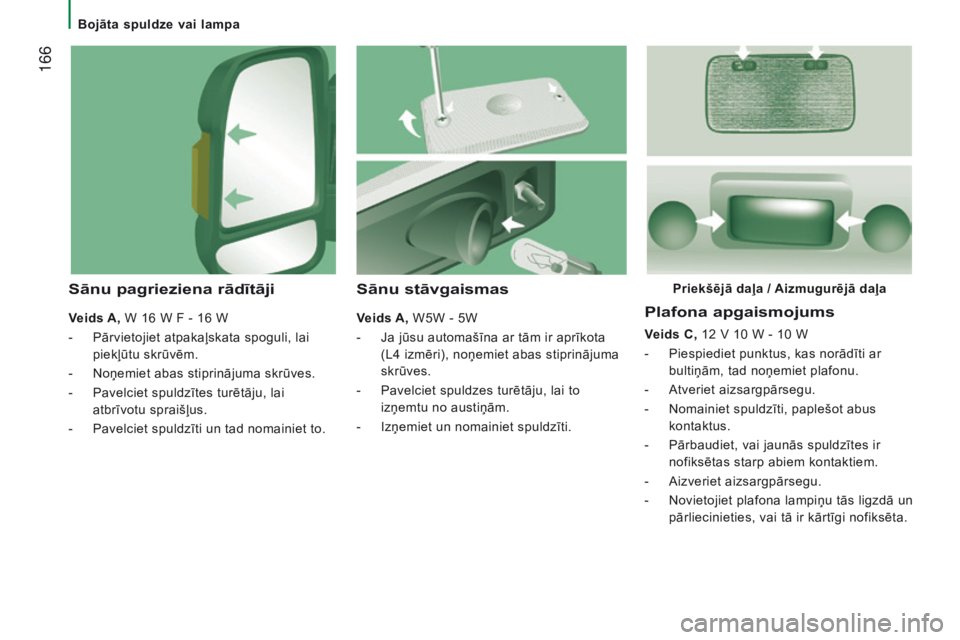

Plafona apgaismojums
Veids C, 12 V 10 W - 10 W
-
Piespiediet punktus, kas norādīti ar

bultiņām, tad noņemiet plafonu.
-

Atveriet aizsargpārsegu.
-


Nomainiet spuldzīti, paplešot abus

kontaktus.
-

Pārbaudiet, vai jaunās spuldzītes ir

nofiksētas starp abiem kontaktiem.
-

Aizveriet aizsargpārsegu.
-


Novietojiet plafona lampiņu tās ligzdā un

pārliecinieties, vai tā ir kārtīgi nofiksēta.
Sānu stāvgaismas
Veids A, W5W - 5W
-

Ja jūsu automašīna ar tām ir aprīkota

(L4 izmēri), noņemiet abas stiprinājuma
skrūves.
-

Pavelciet spuldzes turētāju, lai to

izņemtu no austiņām.
-

Izņemiet un nomainiet spuldzīti.
Sānu pagrieziena rādītāji
Veids A, W 16 W F - 16 W
-
Pārvietojiet atpakaļskata spoguli, lai

piekļūtu skrūvēm.
-

Noņemiet abas stiprinājuma skrūves.
-


Pavelciet spuldzītes turētāju, lai

atbrīvotu spraišļus.
-

Pavelciet spuldzīti un tad nomainiet to. Priekšējā daļa /

Aizmugurējā daļa
Bojāta spuldze vai lampa

167
Jumper_lv_Chap08_Aide-Rapide_ed01-2016

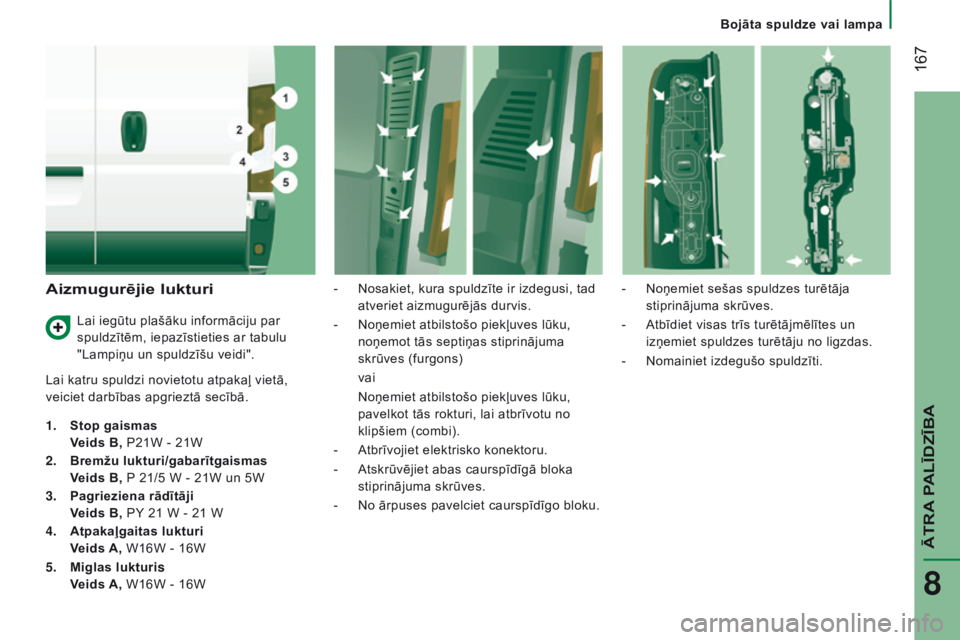

Aizmugurējie lukturi
Lai katru spuldzi novietotu atpakaļ vietā,
veiciet darbības apgrieztā secībā.
1.
Stop gaismas
V

eids B, P21W - 21W
2.

Bremžu lukturi/gabarītgaismas
V

eids B, P

21/5 W - 21W un 5W
3.

Pagrieziena rādītāji
V

eids B, PY

21 W - 21 W
4.

Atpakaļgaitas lukturi
V

eids A, W16W - 16W
5.

Miglas luktu
ris
V

eids A, W16W - 16W -

Nosakiet, kura spuldzīte ir izdegusi, tad

atveriet aizmugurējās durvis.
-
Noņemiet atbilstošo piekļuves lūku,

noņemot tās septiņas stiprinājuma
skrūves (furgons) vai
Noņemiet atbilstošo piekļuves lūku,


pavelkot tās rokturi, lai atbrīvotu no
klipšiem (combi).
-

Atbrīvojiet elektrisko konektoru.
-


Atskrūvējiet abas caurspīdīgā bloka

stiprinājuma skrūves.
-

No ārpuses pavelciet caurspīdīgo bloku.-


Noņemiet sešas spuldzes turētāja

stiprinājuma skrūves.
-
Atbīdiet visas trīs turētājmēlītes un

izņemiet spuldzes turētāju no ligzdas.
-
Nomainiet izdegušo spuldzīti.
Lai iegūtu plašāku informāciju par

spuldzītēm, iepazīstieties ar tabulu
"Lampiņu un spuldzīšu veidi".
ĀTRA PALĪDZĪBA
8
Bojāta spuldze vai lampa

168
Jumper_lv_Chap08_Aide-Rapide_ed01-2016

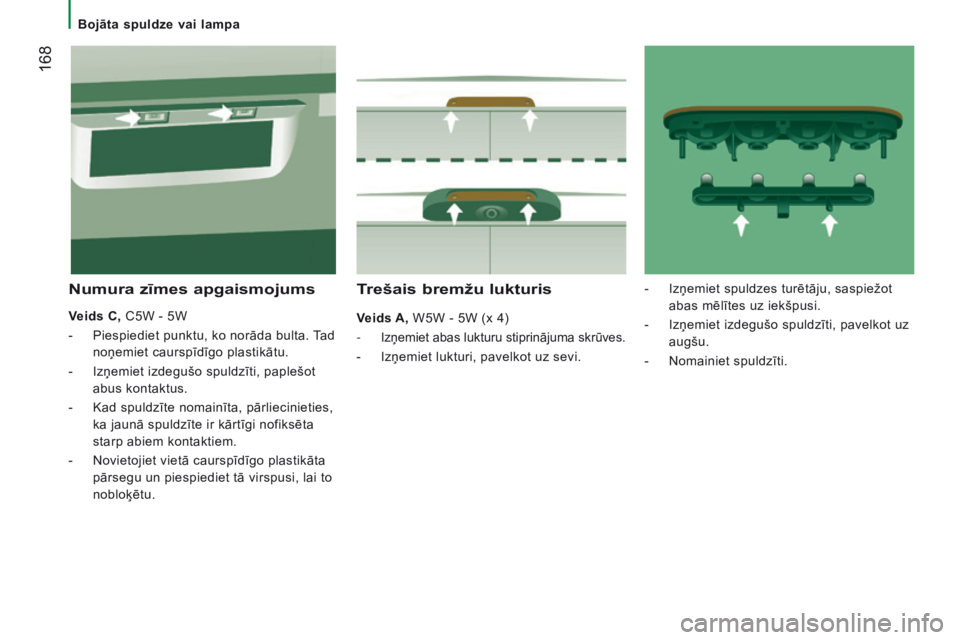

Trešais bremžu lukturis
Veids A, W5W - 5W (x 4)
-
Izņemiet abas lukturu stiprinājuma skrūves.
- Izņemiet lukturi, pavelkot uz sevi.
Numura zīmes apgaismojums
Veids C, C5W - 5W
-
Piespiediet punktu, ko norāda bulta.
Tad
noņemiet caurspīdīgo plastikātu.
-

Izņemiet izdegušo spuldzīti, paplešot

abus kontaktus.
-

Kad spuldzīte nomainīta, pārliecinieties,

ka jaunā spuldzīte ir kārtīgi nofiksēta
starp abiem kontaktiem.
-

Novietojiet vietā caurspīdīgo plastikāta

pārsegu un piespiediet tā virspusi, lai to
nobloķētu. -

Izņemiet spuldzes turētāju, saspiežot

abas mēlītes uz iekšpusi.
- Izņemiet izdegušo spuldzīti, pavelkot uz
augšu.
-

Nomainiet spuldzīti.
Bojāta spuldze vai lampa
