CITROEN JUMPER DISPATCH 2020 Instrukcja obsługi (in Polish)

59
Lusterka wsteczne
Zewnętrzne lusterka
wsteczne
Regulacja ręczna
Poruszać dźwignią w czterech kierunkach, aby
ustawić lusterko.
Po zaparkowaniu pojazdu lusterka wsteczne
można złożyć ręcznie.
Jeśli lusterko nie jest ustawione w pier wotnym
położeniu, zatrzymać pojazd i ustawić je w
odpowiednim położeniu ręcznie lub za pomocą
elementu sterującego.
Nie spowoduje to uszkodzenia lusterka, nawet
w przypadku niskiej temperatury zewnętrznej.
Regulacja elektryczna
F Przestawić element sterujący A w prawo lub w lewo, aby wybrać odpowiednie lusterko.
F

P
oruszać elementem sterującym B w
czterech kierunkach, aby ustawić lusterko.
F

U
stawić przełącznik A w położeniu
środkowym.
Ze względów bezpieczeństwa lusterka
wsteczne należy ustawiać tak, aby
maksymalnie ograniczyć „martwe pole”.
Obiekty obser wowane w lusterku
wstecznym są w rzeczywistości o wiele
bliżej.
Należy wziąć to pod uwagę, aby
prawidłowo ocenić odległość od pojazdu
nadjeżdżającego z tyłu.
Składanie ręczne
Lusterka można składać ręcznie (przeszkoda
na parkingu, wąski garaż).
F
P
rzesunąć lusterko w kierunku pojazdu.
Elektryczne składanie lusterka
Jeżeli samochód jest wyposażony w tę funkcję,
lusterka można składać elektrycznie od
wewnątrz podczas postoju przy włączonym
zapłonie:
Rozkładanie elektryczne
Lusterka są rozkładane elektrycznie za
pomocą pilota zdalnego sterowania lub
kluczyka podczas odryglowywania pojazdu.
Z wyjątkiem sytuacji, gdy lusterka zostały
złożone przy użyciu przełącznika A , należy
pociągnąć przełącznik ponownie do tyłu do
położenia środkowego. F

U
stawić przełącznik A w
położeniu środkowym.
F
P
ociągnąć przełącznik A do
tyłu.
Z zewnątrz zaryglować samochód za pomocą
pilota zdalnego sterowania lub kluczyka.
Składanie/rozkładanie podczas
ryglowania/odryglowania można
wyłączyć. Skontaktować się z ASO
sieci CITROËN lub z wyspecjalizowany
warsztat.
W razie potrzeby lusterka można złożyć
ręcznie.
3
Ergonomia i komfort

60
Podgrzewane lusterka
wsteczne
F Nacisnąć ten przycisk.Więcej informacji na temat osuszania i
odmrażania tylnej szyby znajduje się w
odpowiedniej części rozdziału.
Wewnętrzne lusterko
wsteczne
Posiada mechanizm zapobiegający oślepianiu,
który przyciemnia zwierciadło lusterka i
zmniejsza dyskomfort odczuwany przez
kierowcę spowodowany słońcem, światłami
innych pojazdów itp.
Model ręczny
Regulacja
F U stawić lusterko wsteczne w położeniu
„dziennym”. Położenie dzienne/nocne
Automatyczny model
„elektrochromatyczny”
Dzięki czujnikowi kontrolującemu intensywność
oświetlenia za samochodem układ zapewnia
automatyczne stopniowe przejście z trybu
dziennego do trybu nocnego. Aby zapewnić dobrą widoczność podczas
manewrowania, lusterko rozjaśnia się
automatycznie w momencie włączenia
wstecznego biegu.
F
P
ociągnąć dźwignię, aby przejść w
położenie „nocne” zapobiegające
oślepianiu.
F
P
opchnąć dźwignię, aby przejść w
położenie „dzienne”.
Moduwork
Po wymontowaniu klapy można przewozić
długie przedmioty pod bocznym
siedzeniem.
Boczne siedzenie kanapy można złożyć na
oparcie, aby uzyskać przestrzeń ładunkową w
kabinie.
Zdejmowaną klapę w przegrodzie można
wymontować w celu zapewnienia miejsca na
długie przedmioty.
E

61

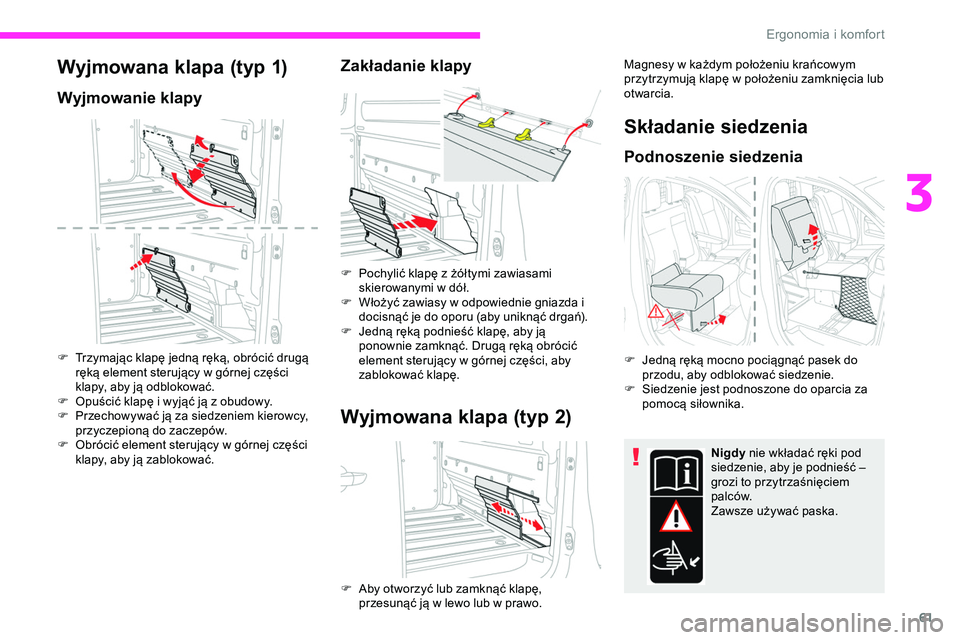

Wyjmowana klapa (typ 1)
Wyjmowanie klapy
F Trzymając klapę jedną ręką, obrócić drugą ręką element sterujący w górnej części
klapy, aby ją odblokować.
F

O
puścić klapę i wyjąć ją z obudowy.
F

P
rzechowywać ją za siedzeniem kierowcy,
przyczepioną do zaczepów.
F

O
brócić element sterujący w górnej części
klapy, aby ją zablokować.
Zakładanie klapy
F Pochylić klapę z żółtymi zawiasami skierowanymi w dół.
F

W
łożyć zawiasy w odpowiednie gniazda i
docisnąć je do oporu (aby uniknąć drgań).
F

J
edną ręką podnieść klapę, aby ją
ponownie zamknąć. Drugą ręką obrócić
element sterujący w górnej części, aby
zablokować klapę.
Wyjmowana klapa (typ 2)
Magnesy w każdym położeniu krańcowym
przytrzymują klapę w położeniu zamknięcia lub
otwarcia.
Składanie siedzenia
Podnoszenie siedzenia
F Jedną ręką mocno pociągnąć pasek do przodu, aby odblokować siedzenie.
F

S
iedzenie jest podnoszone do oparcia za
pomocą siłownika.
F

A

by otworzyć lub zamknąć klapę,
przesunąć ją w lewo lub w prawo. Nigdy
nie wkładać ręki pod
siedzenie, aby je podnieść
–
grozi to przytrzaśnięciem
palców.
Zawsze używać paska.
3
E

62
Gdy boczne siedzenie
jest podniesione, a klapa
wymontowana, należy
zamontować siatkę
odgradzającą.
Należy zapoznać się z
informacjami w rozdziale
Siatka odgradzająca.
Opuszczanie siedziska
F Wymontować siatkę odgradzającą. Należy zwracać uwagę, aby żadne
przedmioty nie zasłaniały punktów
mocowania, co uniemożliwia prawidłowe
zablokowanie całości siedzenia.
Siatka zabezpieczająca
Zakładanie siatki
F Włożyć pier wszy element mocujący w
górne wycięcie 1 znajdujące się pod
siedzeniem składanym. Docisnąć element
mocujący do konstrukcji, a następnie
obrócić o ćwierć obrotu (w prawo), aby go
zablokować.
F

W
łożyć drugi element mocujący w dolne
wycięcie 2 znajdujące się w podstawie
siedzenia. Docisnąć element mocujący do
konstrukcji, a następnie obrócić o ćwierć
obrotu (w prawo), aby go zablokować.
F

P
rzyczepić pier wszy haczyk do zaczepu 3
w schowku.
F

P
rzyczepić drugi haczyk do zaczepu 4 na
podłodze.
F

A

by ustawić oparcie siedzenia w
pier wotnym położeniu, jedną ręką nacisnąć
mocno na górną część siedzenia, aby je
opuścić i zablokować na miejscu.
Ergonomia i komfort

63
Wyjmowanie siatki
F Zwolnić haczyki z zaczepów 4 i 3.
F W yjąć dolny element mocujący 2 , a
następnie górny element mocujący 1 ,
obracając je o ćwierć obrotu do tyłu, aby je
odblokować.
Sprawdzić czy rozmiar, kształt i objętość
przewożonych ładunków są zgodne z
przepisami bezpieczeństwa oraz kodeksu
drogowego, a także, czy przedmioty nie
zasłaniają pola widzenia kierowcy.
Wszystkie ładunki muszą być odpowiednio
zabezpieczone, aby zapobiegać lub
ograniczać ich przemieszczanie się
podczas jazdy i uniknąć obrażeń ciała..
Zamontować siatkę zabezpieczającą
(dostarczaną z pojazdem) po podniesieniu
siedzenia i wyjęciu klapy.
Nie należy używać siatki do innych celów.
Regularnie sprawdzać stan siatki
odgradzającej. W przypadku pojawienia
się oznak zużycia należy skontaktować
się z ASO sieci CITROËN w celu jej
wymiany na siatkę zgodną ze specyfikacją
wymaganą przez CITROËN.
Zawsze zakładać z powrotem wyjmowaną
klapę, jeśli długie przedmioty nie są
przewożone.
„Obracany stolik do
pisania”
W zależności od wyposażenia środkowe
siedzisko kanapy można pochylić w celu
utworzenia obracanego stolika — tworząc
tym samym ruchome biurko (gdy pojazd jest
zatr zymany).
F

P
ociągnąć za uchwyt umieszczony w górnej
części poduszki oparcia.
Szuflada pod siedzeniem
środkowym
Nie wolno używać stolika w trakcie jazdy.
W przypadku awaryjnego hamowania lub
zderzenia wszystkie przedmioty na stoliku
mogą się stać niebezpiecznymi pociskami.
Środki ostrożności
dotyczące siedzeń i
kanap
Nie demontować zagłówka bez schowania go i
przymocowania do podstawy.
Dopilnować, aby pasażerowie mieli zawsze
dostęp do pasów bezpieczeństwa i mogli je z
łatwością zapiąć.
Przed rozpoczęciem jazdy pasażer powinien
odpowiednio wyregulować zagłówek swojego
fotela, ustawić i zapiąć pasy bezpieczeństwa.
Należy zwracać uwagę, aby żadne
przedmioty nie zasłaniały punktów
mocowania, co uniemożliwia prawidłowe
zablokowanie całości siedzenia.
3
Ergonomia i komfort

64
Umieszczanie bagażu
lub przedmiotów za
siedzeniami i kanapą w
3.
r
zędzie
Kanapa jednoczęściowa stała
Poszczególne elementy wyposażenia oraz
ustawienia opisane poniżej różnią się w
zależności od wersji i konfiguracji samochodu.
Kanapa ma oparcie jednoczęściowe, które
może być stałe albo składane (do położenia
stolika).
Więcej informacji na temat pasów
bezpieczeństwa zawiera odpowiedni
rozdział.
W trakcie jazdy pasażer nie może zajmować
następujących siedzeń:
-

m

iejsce boczne prawe w 2. i 3. rzędzie,
jeżeli kanapa jest całkowicie złożona;
-

m

iejsce środkowe, jeżeli boczne prawe
siedzenie jest całkowicie złożone;
-

w 3

. rzędzie, jeżeli oparcie znajdujące się
z przodu (w 2. rzędzie) jest ustawione w
położeniu stolika;
-

w 3

. rzędzie, jeżeli siedzenie (kanapa)
z przodu (w 2. rzędzie) jest całkowicie
złożone.
Aby móc załadować bagaż na oparciach
w położeniu stolika w 3. rzędzie, oparcia w
2. rzędzie muszą również być ustawione w
położeniu stolika. W przypadku demontażu i
przechowywania siedzeń poza
samochodem pamiętać o przechowywaniu
ich w czystym miejscu, aby zapobiec
przedostawaniu się zanieczyszczeń do
mechanizmów.
Siedzenia i kanapy zostały
zaprojektowane wyłącznie do
użytkowania w samochodzie. Są one
wyposażone w mechanizmy, których
działanie może ulec pogorszeniu w
przypadku nieprawidłowego użytkowania
lub upuszczenia.
E

65
Dostęp do 3. rzędu
F Za pomocą uchwytu odblokować tylne nóżki, a następnie przechylić siedzenie.
F

A
by ustawić siedzenie w położeniu
wyprostowanym, przechylić je do tyłu aż do
zablokowania nóżek.
Nie trzeba składać oparcia (położenie
stolika), aby odchylić kanapę i uzyskać
dostęp do 3. rzędu.
Złożenie oparcia do
położenia stolika
F Ustawić zagłówki w dolnym położeniu. F
O
puścić uchwyt, aby odblokować oparcie
(od tyłu).
F
O
d przodu – podnieść uchwyt, aby
odblokować oparcie.
F
Z
łożyć oparcie na siedzisko.
F
A
by ustawić oparcie w położeniu
wyprostowanym, podnieść uchwyt i
podnieść oparcie.
Nie zostawiać przedmiotów (np. torebek,
zabawek) na siedzisku podczas składania
oparcia.
Pochylanie
F Ustawić oparcie w położeniu stolika (w zależności od wyposażenia samochodu).
F

Z
a pomocą uchwytu odblokować tylne
nóżki, a następnie przechylić siedzenie.
F

A
by ustawić siedzenie w położeniu
wyprostowanym, przechylić je do tyłu aż do
zablokowania nóżek.
Demontaż
F Ustawić oparcie w położeniu stolika (w zależności od wyposażenia samochodu).
F

P
rzechylić kanapę.
F

O
dblokować przednie nóżki za pomocą
uchwytów.
F

W
ysunąć kanapę z jej zaczepów.
F

W
ymontować kanapę.
Zamontowanie
F Sprawdzić, czy żaden przedmiot nie blokuje zaczepów i nie uniemożliwia prawidłowego
zaryglowania nóżek.
3
E

66
F Włożyć nóżki przednie w zaczepy na podłodze ( jak pokazano na powyższym
rysunku).
F

Z
ablokować nóżki za pomocą uchwytów.
F

P
rzechylić kanapę do tyłu aż do
zablokowania tylnych nóżek.
Podczas przechylania należy uważać na
nogi pasażerów. F
W z ależności od wyposażenia samochodu
pociągnąć uchwyt i podnieść oparcie (od
tyłu opuścić uchwyt).
Po ponownym ustawieniu siedzenia w
położeniu wyprostowanym sprawdzić
prawidłowe zablokowanie siedzenia do
podłogi.
Siedzenie i kanapa tylna
stała
Poszczególne elementy wyposażenia oraz
ustawienia opisane poniżej różnią się w
zależności od wersji i konfiguracji samochodu.
Siedzenie ma oparcie, które może być stałe
albo składane (do położenia stolika).
Kanapa ma oparcie jednoczęściowe, które
może być stałe albo składane (do położenia
stolika). Więcej informacji na temat pasów
bezpieczeństwa
zawiera odpowiedni
rozdział.
Dostęp do 3. rzędu
(przykład: pojedyncze siedzenie)
F
Z
a pomocą uchwytu odblokować tylne
nóżki, a następnie przechylić siedzenie.
F

A
by siedzenie ustawić na swoim miejscu,
przechylić je do tyłu, aż do zablokowania
nóżek.
Nie trzeba składać oparcia (położenie
stolika), aby odchylić kanapę i uzyskać
dostęp do 3. rzędu.
E

67
Złożenie oparcia do
położenia stolika
F Ustawić zagłówki w dolnym położeniu.
F
O
puścić uchwyt, aby odblokować oparcie
(od tyłu).
F

O
d przodu – podnieść uchwyt, aby
odblokować oparcie.
F

Z
łożyć oparcie na siedzisko.
F

W c
elu rozłożenia oparcia podnieść uchwyt
i podnieść oparcie (od tyłu opuścić uchwyt).
Nie zostawiać przedmiotów (np. torebek,
zabawek) na siedzisku podczas składania
oparcia.
Pochylanie
(przykład: pojedyncze siedzenie)
F
U
stawić oparcie w położeniu stolika (w
zależności od wyposażenia samochodu). F

Z
a pomocą uchwytu odblokować tylne
nóżki, a następnie przechylić siedzenie.
F
A
by siedzenie ustawić na swoim miejscu,
przechylić je do tyłu, aż do zablokowania
nóżek.
Demontaż
(przykład: pojedyncze siedzenie)
F

P
rzechylić siedzenie. F

W
ysunąć siedzenie z jego zaczepów.
F
W
yjąć siedzenie przez boczne drzwi w
2. rzędzie lub od tyłu w 3. rzędzie.
Zamontowanie
(przykład: pojedyncze siedzenie)
F

S
prawdzić, czy żaden przedmiot nie blokuje
zaczepów i nie uniemożliwia prawidłowego
zaryglowania nóżek.
F

W
łożyć nóżki przednie w zaczepy na
podłodze ( jak pokazano na powyższym
rysunku).
F

Z
ablokować nóżki za pomocą uchwytów.
F

O

dblokować przednie nóżki za pomocą
uchwytów.
3
E

68
F Przechylić siedzenie do tyłu aż do zablokowania tylnych nóżek.
Podczas przechylania należy uważać na nogi
pasażerów.
F

W z
ależności od wyposażenia samochodu
pociągnąć uchwyt i podnieść oparcie (od
tyłu opuścić uchwyt).
Po ponownym ustawieniu siedzenia w
położeniu wyprostowanym sprawdzić
prawidłowe zablokowanie siedzenia do
podłogi.Tylne siedzenie i kanapa
na prowadnicach
Feel , Shine , Business Lounge
Poszczególne elementy wyposażenia oraz
ustawienia opisane poniżej różnią się w
zależności od wersji i konfiguracji samochodu.
Pojedyncze siedzenie jest zawsze usytuowane
z prawej strony, a kanapa z lewej (patrząc w
kierunku samochodu).
Kanapa ma dwa niezależne oparcia.
Więcej informacji na temat pasów
bezpieczeństwa zawiera odpowiedni
rozdział.
Regulacja kąta pochylenia
oparcia
Pochylane oparcie można ustawić w wielu
położeniach. F

A
by pochylić je do tyłu, pociągnąć dźwignię
do góry (od tyłu: opuścić dźwignię).
F
Z
wolnić dźwignię po uzyskaniu żądanego
położenia.
Przesuwanie do przodu lub
do tyłu
(przykład: pojedyncze siedzenie)
Dostępne są dwa elementy sterowania do
przesuwania siedzenia do przodu i do tyłu:
E
