CITROEN JUMPER DISPATCH 2020 InstruktionsbÖcker (in Swedish)

19
KontrollampaIndikering OrsakÅtgärder/observationer
eller Låg bränslenivå
Fast sken (varningslampa eller
LED) med visaren i det röda fältet
(beroende på version), en ljudsignal
hörs och ett meddelande visas.
Ljudsignalen och meddelandet
upprepas med allt tätare intervall när
tanknivån närmar sig noll. När den tänds första gången återstår
mindre än 8
liter bränsle i tanken.Fyll snabbt på bränsle för att undvika
motorstopp.
Kör inte tills tanken är helt tom
eftersom det kan leda till skador på
avgas- och insprutningssystemen.
Förekomst
av vatten i
dieselfilter Fast sken (med LCD-
instrumentpanel).
Dieselfiltret innehåller vatten.
Risk för skador på
insprutningssystemet: utför
snarast


(2).
Partikelfilter
(diesel) Fast sken, åtföljt av en ljudsignal och
ett meddelande om risken för igensatt
partikelfilter. Indikerar att partikelfiltret börjar att
sättas igen.
För att regenerera filtret
rekommenderar vi att du snarast
möjligt kör i en hastighet på minst
60


km/h tills varningslampan släcks
när trafikläget tillåter detta.
Fast sken, åtföljt av en ljudsignal och
ett meddelande om att tillsatsnivån i
partikelfiltret är för låg. Indikerar att nivån i tillsatstanken är
låg.
Utför (3).
Servostyrning Fast sken. Servostyrningen är felaktig.Kör försiktigt med måttlig hastighet
och utför sedan (3).
Dimljus bak Fast sken. Dimbakljuset är på.
(1) : Stanna bilen så for t du kan på ett säker t
sätt och slå av tändningen. (2): Kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad. (3)
: Uppsök en CITROËN-verkstad eller en
annan kvalificerad verkstad.
1
Instrumentpanel

20
KontrollampaIndikeringOrsak Åtgärder/observationer
Foten på
kopplingspedalen Fast sken.
Stop & Start: ändrar inte till START-
läge så länge kopplingspedalen inte
är helt nedtrampad. Trampa ned kopplingspedalen helt.
Gröna kontrollampor
Automatisk
torkning av
vindrutanFast sken.
Automatisk torkning av vindrutan är
aktiverad.
+
eller Automatisk
avbländning
Fast sken.
Funktionen har aktiverats
på pekskärmen (menyn
Driving/Vehicle (Körning/fordon)).
Belysningsreglaget står i läge
”AU TO ”.
Foten på
bromsen
Fast sken.
Inget eller otillräckligt tryck på
bromspedalen. Med automatlåda: motorn ska vara igång och
parkeringsbromsen åtdragen för att komma ur läge P
.
Med elstyrd manuell växellåda: ställ väljaren i läge N
för att starta motorn.
Foten på
bromsen Blinkar.
Kopplingen kan överhettas om du
håller kvar bilen för länge i en backe
med hjälp av gaspedalen, i en bil med
en elstyrd manuell växellåda. Använd bromspedalen och/eller parkeringsbromsen.
Instrumentpanel

21

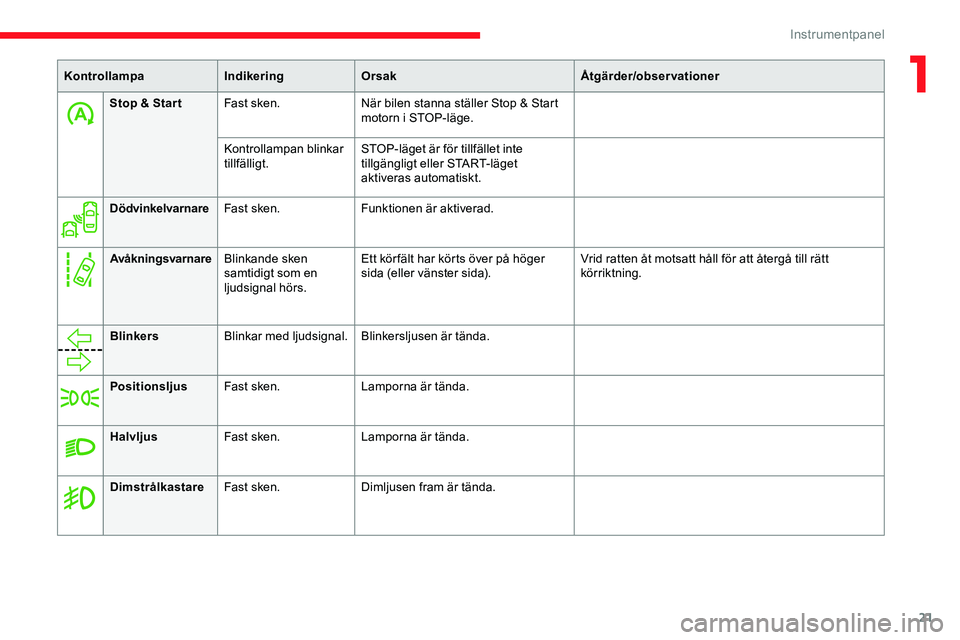

Stop & Star tFast sken. När bilen stanna ställer Stop & Start
motorn i STOP-läge.
Kontrollampan blinkar
tillfälligt. STOP-läget är för tillfället inte
tillgängligt eller START-läget
aktiveras automatiskt.
Dödvinkelvarnare Fast sken. Funktionen är aktiverad.
Avåkningsvarnare Blinkande sken
samtidigt som en
ljudsignal hörs. Ett kör fält har körts över på höger
sida (eller vänster sida).
Vrid ratten åt motsatt håll för att återgå till rätt
körriktning.
Blinkers Blinkar med ljudsignal. Blinkersljusen är tända.
Positionsljus Fast sken. Lamporna är tända.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Halvljus Fast sken. Lamporna är tända.
Dimstrålkastare Fast sken. Dimljusen fram är tända.
1
Instrumentpanel

22
KontrollampaIndikeringOrsak Åtgärder/observationer
Svarta/vita varningslampor
Foten på
bromsenFast sken.
Inget eller otillräckligt tryck på
bromspedalen. Med automatlåda: motorn ska vara igång och
parkeringsbromsen åtdragen för att komma ur läge P
.
Med elstyrd manuell växellåda: ställ väljaren i läge N
för att starta motorn.
Foten på
bromsen Blinkar.
Kopplingen kan överhettas om du
håller kvar bilen för länge i en backe
med hjälp av gaspedalen, i en bil med
en elstyrd manuell växellåda. Använd bromspedalen och/eller parkeringsbromsen.
Blå kontrollampor
Helljus
Fast sken. Helljuset är på.
Instrumentpanel

23

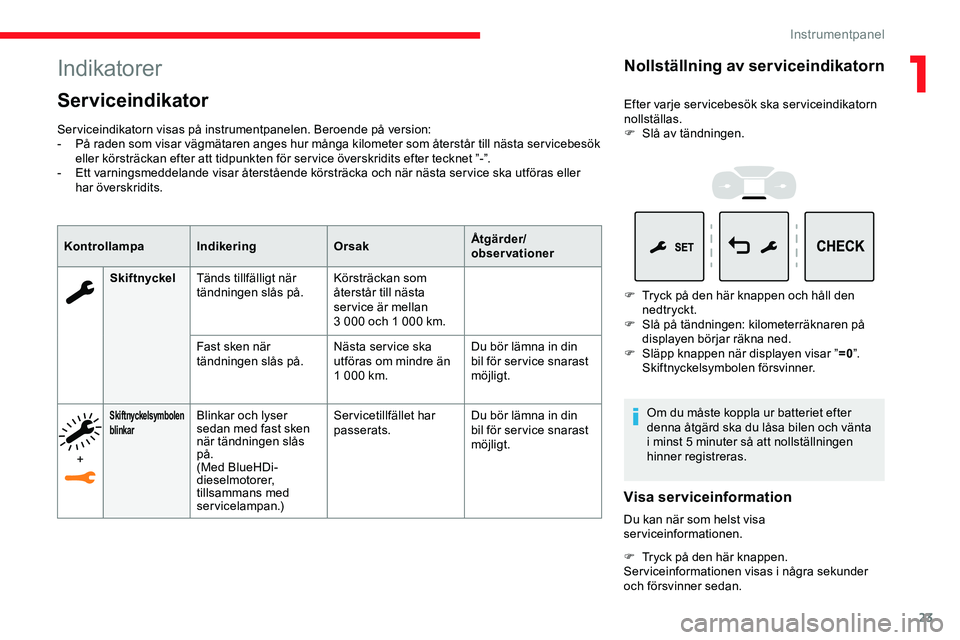

Indikatorer
Serviceindikator
Serviceindikatorn visas på instrumentpanelen. Beroende på version:
- P å raden som visar vägmätaren anges hur många kilometer som återstår till nästa ser vicebesök
eller körsträckan efter att tidpunkten för ser vice överskridits efter tecknet ”-”.
-

E
tt varningsmeddelande visar återstående körsträcka och när nästa ser vice ska utföras eller
har överskridits.
Kontrollampa Indikering OrsakÅtgärder/
observationer
Skiftnyckel Tänds tillfälligt när
tändningen slås på. Körsträckan som
återstår till nästa
service är mellan
3
000 och 1 000 km.
Fast sken när
tändningen slås på. Nästa ser vice ska
utföras om mindre än
1
000 km.Du bör lämna in din
bil för ser vice snarast
möjligt.
+
Skiftnyckelsymbolen
blinkarBlinkar och lyser
sedan med fast sken
när tändningen slås
på.
(Med BlueHDi-
dieselmotorer,
tillsammans med
servicelampan.) Servicetillfället har
passerats.
Du bör lämna in din
bil för ser vice snarast
möjligt.
Nollställning av serviceindikatorn
Efter varje servicebesök ska serviceindikatorn
nollställas.
F

S
lå av tändningen.
F

T
ryck på den här knappen och håll den
nedtryckt.
F

S
lå på tändningen: kilometerräknaren på
displayen börjar räkna ned.
F

S
läpp knappen när displayen visar ” =0”.
Skiftnyckelsymbolen försvinner.
Om du måste koppla ur batteriet efter
denna åtgärd ska du låsa bilen och vänta
i minst 5 minuter så att nollställningen
hinner registreras.
Visa serviceinformation
Du kan när som helst visa
serviceinformationen.
F
T
ryck på den här knappen.
Serviceinformationen visas i några sekunder
och försvinner sedan.
1
Instrumentpanel

24
Sträckan som visas (i kilometer eller
miles) beräknas i enlighet med antal körda
kilometrar och hur lång tid som har gått
sedan service utfördes senast.
Varningen kan visas en kort tid innan
ser vice ska utföras.
Kylarvätsketemperatur
Med motorn igång när visaren eller staplarna
(beroende på version) är i:
- zon A, kylarvätskans temperatur är normal,
-
zon B är kylarvätskans temperatur för hög;
varningslampan för hög temperatur och
STOP -varningslampan tänds, följt av en
ljudsignal och ett varningsmeddelande.
Stanna bilen så for t detta kan ske på ett
säkert sätt.
Nivåkontroll
Efter några minuters körning stiger
temperaturen och trycket i kylsystemet.
Fyll på så här:
F

v
änta minst en timme tills motorn kylts av,
F

s
kruva loss locket två var v och låt trycket
sjunka,
F

t
a av locket när trycket sjunkit,
F

f
yll på vätska upp till "MA X"-strecket.
Se motsvarande avsnitt för mer information om
nivåkontroller .
Se upp med risk för brännskada vid
påfyllning av kylarvätska. Överskrid inte
max-strecket (på behållaren).
Vänta några minuter innan du stänger av
motorn.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Denna nivå gäller endast om fordonet har
stått på plan mark med motorn avstängd i
mer än 30 minuter.
Korrekt oljenivå
Indikeras med ett meddelande på
instrumentpanelen.
Felaktig oljenivå
Indikeras med ett meddelande på
instrumentpanelen.
Om den låga oljenivån bekräftas efter en
kontroll med mätstickan ska du snarast fylla på
olja för att undvika att motorn skadas.
Oljenivåindikator
Om bilen är utrustad med en elektrisk
oljenivåindikator visas motoroljans status
på instrumentpanelen i några sekunder
när tändningen slås på samtidigt som
serviceinformationen.
Instrumentpanel

25
Fel på oljenivåindikatorn
Indikeras med ett meddelande på
instrumentpanelen. Vänd dig till en CITROËN-
verkstad eller en annan kvalificerad verkstad.Se motsvarande avsnitt om hur du hittar
oljemätstickan och oljepåfyllningslocket
på dieselmotorer .
AdBlue®-
räckviddsindikatorer
(BlueHDi)
Diesel BlueHDi-motorer är utrustade med
SCR (selektiv katalytisk reduktion) och
dieselpartikelfilter (DPF) för avgasrening.
Funktionerna är beroende av AdBlue
®.
När nivån i AdBlue®-tanken sjunker under
reser vnivån (mellan 2 400 och 0 km) tänds en
varningslampa när tändningen slås på och en
beräknad körsträcka innan motorstart spärras
visas på instrumentpanelen.
Motorns startspärr aktiveras automatiskt
när AdBlue
®-tanken är tom. Det går inte
att starta motorn tills en viss miniminivå av
AdBlue
® har fyllts på.
Manuell visning av räckvidd
Om räckvidden överstiger 2 400 km visas den
i nte automatiskt. Med pekskärm
Åtgärder vid för låg nivå av
AdBlue®
Följande varningslampor tänds när nivån
av AdBlue® understiger reservnivån som
motsvarar en körsträcka på 2
400 km.
Varningslamporna och meddelandena
påminner föraren om att fylla på tanken
innan motorstart spärras. Se avsnittet
varningslampor för mer information om
meddelandena. Du kan visa informationen via
menyn "
Driving/Vehicle" .
F
T
ryck på denna knapp för att visa
räckvidden provisoriskt.
Se motsvarande avsnitt för mer
information om AdBlue
®(BlueHDi-
motorer) och i synnerhet om påfyllning.
1
Instrumentpanel

26
Med BlueHDi-motorer (Euro 6.1)
Tända
varnings-/
kontrollamporÅtgärdKvar varande
körsträcka
Fyll på så snart
som möjligt. Mellan
2
400 km
och 600
km
Påfyllning
krävs . Risk för
att motorstart
spärras. Mellan 600
och 0
km
För att kunna
starta motorn
igen ska du
fylla på minst
5
liter AdBlue
® i
tanken. 0
km
Med BlueHDi-motorer (Euro 6.2)
Tända
varnings-/
kontrollamporÅtgärd
Kvar varande
körsträcka
Fyll på. Mellan
2
400 km
och 800
km
Fyll på så snart
som möjligt. Mellan
800
km och
10 0


km
Påfyllning
krävs . Risk för
att motorstart
spärras. Mellan
100
km och
0
km
För att kunna
starta motorn
igen ska du
fylla på minst
5
liter AdBlue
® i
tanken. 0
km
Felfunktion i SCR-
avgasreningssystemet
Registrering av felfunktion
Om en felfunktion registreras, tänds
dessa varningslampor, en ljudsignal
hörs och meddelandet ”Emissions
fault” eller ”NO START IN” visas.
Om det handlar om ett tillfälligt fel
försvinner varningen nästa gång fordonet
används, efter att självdiagnostiken har
kontrollerat avgasreningssystemet SCR.
Felfunktion bekräftas under den
tillåtna körfasen (mellan 1 100 km
och 0
km)
Om varningslampan fortfarande är tänd
efter att fordonet har körts 50 km, bekräftas
felfunktionen i SCR-systemet.
Varningslampan för AdBlue tänds och ett
meddelande (”Emissions fault: Starting Varningen utlöses under färd så snart som
funktionsfelet detekteras första gången.
Därefter sker det varje gång tändningen slås
på, så länge orsaken till felet kvarstår.
Instrumentpanel

27
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad göra en kontroll av
systemet så snart som möjligt.
Startspärr
Varje gång tändningen slås på, visas
meddelandet ”Emissions fault: Starting
prevented” eller ”NO START IN”.För att kunna starta bilen igen ska du
vända dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Kilometerräknare
Vägmätaren och trippmätaren visas i trettio
sekunder när tändningen slås av, när
förardörren öppnas och när bilen låses eller
låses upp.
Vägmätare
Den mäter bilens totala körsträcka sedan den
togs i trafik första gången.
Trippmätare
Den mäter den sträcka som bilen körts sedan
mätaren nollställdes av föraren.
prevented in X miles (km)” eller ”NO START
IN X miles (km)”) visar den återstående
körsträckan i miles eller kilometer.
Medan du kör visas meddelandet var 30:e
sekund. Varningen visas på nytt varje gång
tändningen slås till.
Du kan köra upp till 1

100

km innan motorns
startspärr utlöses. F
M
ed tändningen påslagen trycker du på
denna knapp tills nollor visas.
Belysningsreostat
Med knappar
Med tänd belysning, tryck på knappen A för att
öka belysningens ljusstyrka eller på knappen B
för att minska den.
Släpp upp knappen när belysningen har
önskad ljusstyrka. Systemet används för att ställa in ljusstyrkan
på instrument och reglage med hänsyn till
omgivningens ljusnivå.
1
Instrumentpanel

28
Med pekskärm
Ljusstyrkan kan justeras olika för dagläge
och nattläge.
F

I m
enyn Settings
ska du välja
" Brightness ".
Eller välja ” OPTIONS”, ”Screen
configuration ” och sedan ”Brightness”.
F

S
täll in ljusstyrkan genom att trycka på
pilarna eller flytta markören.
Färddator
Information som visas om den aktuella
sträckan (räckvidd, bränsleförbrukning,
medelhastighet etc.).
Visning av uppgifter
För att bläddra igenom färddatorns olika flikar:
Med reglage på ratten
F Tryck på reglaget på ratten .
F
T
ryck på knappen på torkarspakens
ände.
På instrumentpanelen
F Tryck på den här knappen. Följande aktuella information visas:
-
räckvidd,
-
m
omentan förbrukning,
-
t
idräknare för Stop & Start,
- sträcka
1 och sedan sträcka 2 (beroende på
version); medelhastighet, medelförbrukning
och beräknad körsträcka för varje sträcka.
Sträcka 1 och 2 är oberoende av varandra men
används på samma sätt.
Sträcka 1 kan till exempel användas för
dagssträckor medan sträcka 2 används för
månadssträckor.
Nollställning av sträcka
Nollställningen utförs när sträckan visas.
F

H
åll in knappen på torkarspakens ände i
mer än 2 sekunder.
Instrumentpanel
