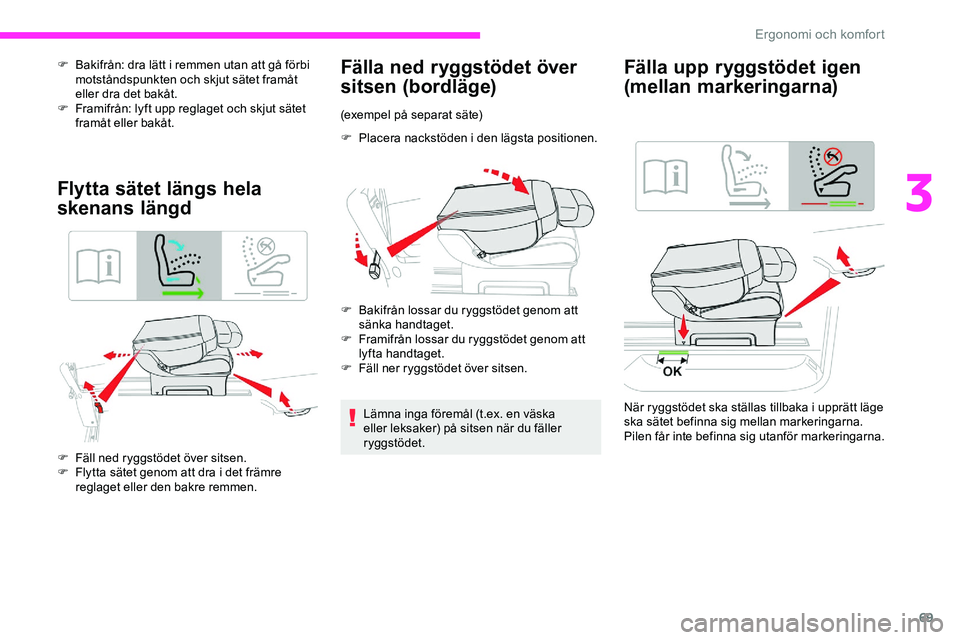

69
F Bakifrån: dra lätt i remmen utan att gå förbi motståndspunkten och skjut sätet framåt
eller dra det bakåt.
F

F
ramifrån: lyft upp reglaget och skjut sätet
framåt eller bakåt.
Flytta sätet längs hela
skenans längd
F Fäll ned ryggstödet över sitsen.
F F lytta sätet genom att dra i det främre
reglaget eller den bakre remmen.
Fälla ned ryggstödet över
sitsen (bordläge)
(exempel på separat säte)
F

P
lacera nackstöden i den lägsta positionen.
F

B
akifrån lossar du ryggstödet genom att
sänka handtaget.
F

F
ramifrån lossar du ryggstödet genom att
lyfta handtaget.
F

F
äll ner ryggstödet över sitsen.
Lämna inga föremål (t.ex. en väska
eller leksaker) på sitsen när du fäller
ryggstödet. När ryggstödet ska ställas tillbaka i upprätt läge
ska sätet befinna sig mellan markeringarna.
Pilen får inte befinna sig utanför markeringarna.
Fälla upp ryggstödet igen
(mellan markeringarna)
3
Ergonomi och komfort

70
F Flytta sätet med hjälp av reglaget fram så att det hamnar mellan markeringarna.
Borttagning
(exempel på separat säte)
F S kjut fram sätet för att komma åt remmen.
F

F
äll ned ryggstödet till bordsläge.
Montering
Innan sätet eller bänksätet sätts tillbaka i
bilen ska du dra i remmen så långt det går
för att kontrollera att låsanordningen är
indragen.
F

D

ra bakifrån i remmen så långt det går så
att fästena lossar. Fäll sätet framåt och ställ
det i upprätt läge. F

T
a ut sätet genom sidodörren från
andra sätesraden eller bakåt från tredje
sätesraden. Använd inte remmen för att lyfta sätet eller
bänksätet.
(exempel på separat säte)
F
K
ontrollera att inga föremål blockerar
skenorna.
F P lacera den främre delen av
stolsunderredets styrningar på skenorna.
F

F
äll sätet mot golvet så att styrningarna och
skenorna går in i varandra även bak.
F

S
kjut sätet framåt eller bakåt tills det klickar
fast.
F

F
äll upp ryggstödet.
Kontrollera att sätet har låsts fast
ordentligt i fästpunkterna i golvet när du
har fällt upp ryggstödet igen.
Ergonomi och komfort

71
Separata säten på
skenor
Shine, Business Lounge
Utrustning och inställningar som beskrivs
nedan varierar beroende på fordonsversion och
konfiguration.
Det separata sätet har ett trepunktsbälte med
bältesrulle.
Det kan placeras framåtvänt eller bakåtvänt.
Om det finns ett separat bakåtvänt
säte i rad 2 ska du se till att sätet i rad
1 (förarsida eller passagerarsida) inte
kommer i kontakt med det bakomvarande
sätet.
Annars kan kraftigt slitage uppstå där
delarna möts. Det lutningsbara ryggstödet kan ställas i flera
lägen.
Inställning framåt eller
bakåt
ArmstödArmstödet är försett med hack för olika
positioner.
Reglera ryggstödets lutning
F Lyft upp armstödet helt.
F
F äll ned det helt.
F

L
yft upp armstödet till
önskat läge i ett hack.
Se motsvarande avsnitt för mer
information om bilbältena
.F
O
m du vill luta ryggstödet bakåt drar
du reglaget uppåt (sänk handtaget om
åtgärden utförs bakifrån).
F
S
läpp reglaget när du har hittat rätt läge.
Det finns två reglage för att skjuta sätet fram
och tillbaka:
F
B
akifrån: dra lätt i remmen utan att gå förbi
motståndspunkten och skjut sätet framåt
eller dra det bakåt.
F

F
ramifrån: lyft upp reglaget och skjut sätet
framåt eller bakåt.
3
Ergonomi och komfort

72
Fälla ned ryggstödet över
sitsen (bordläge)
Kontrollera att inga föremål (påse, väska,
leksak, skjut- och fällbart bord etc.)
blockerar mekanismen för fällning av
ryggstödet.
F

P
lacera nackstöden i den lägsta positionen.
F

B
akifrån lossar du ryggstödet genom att
sänka handtaget.
F

F
ramifrån lossar du ryggstödet genom att
lyfta handtaget.
F

F
äll ner ryggstödet över sitsen.
Borttagning
F Skjut fram sätet för att komma åt remmen.
F F äll ned ryggstödet till bordsläge.
F

B
akifrån: dra i remmen förbi
motståndspunkten så att fästena lossar. Fäll
sätet framåt och ställ det i upprätt läge.
F

T
a ut sätet genom sidodörren från
andra sätesraden eller bakåt från tredje
sätesraden.
Ändra sätets läge Montering
När sätet har tagits bort kan du vända det 180°.
Innan sätet sätts tillbaka i bilen, ska du
dra i remmen så långt det går för att
kontrollera att låsanordningen är indragen.
Använd inte remmen för att lyfta sätet.
Ergonomi och komfort

73
F Kontrollera att inga föremål blockerar skenorna.
F

P
lacera den främre delen på skenorna.
F

F
äll sätet mot golvet så att styrningarna och
skenorna går in i varandra även bak.
F

S
kjut sätet framåt eller bakåt tills det klickar
fast.
F

F
äll upp ryggstödet.
Kontrollera att sätet har låsts fast
ordentligt i fästpunkterna i golvet när du
har fällt upp ryggstödet igen.
Dubbelhytt med fasta säten
Hytten har ett fast bänksäte, bilbälten,
förvaringsfack (beroende på utrustning) och
sidorutor.
Den är avskild från lastutrymmet med en
kraftig skiljevägg som erbjuder komfort och
säkerhet.
Bakre bänksäte
Detta ergonomiska bänksäte har tre platser.
De två ytterplatserna är utrustade med ISOFIX-
fästen.
Se motsvarande avsnitt för mer
information om ISOFIX-fästen .
Förvaringsfack Förvaringslådor under sätet
Beroende på utrustning sitter lådorna under
mittsätet och vänster yttersäten.
För att komma åt dem inifrån hytten ska du fälla
fram önskat säte.
Beroende på utrustning finns ett
förvaringsutrymme under bänksätet.
3
Ergonomi och komfort

74
Beroende på försäljningsland kan lådorna tas
isär och dras ut bakåt för för varing av stora
föremål under bänksätet.Fäst ingenting på hyttens
fasthållningsanordningar.
Överskrid inte antalet passagerare som
anges på bilens registreringsbevis.
Lastutrymmet är endast avsett för
transport av varor.
Vi rekommenderar att du placerar
lasten eller tunga föremål längst fram i
lastutrymmet (mot hytten) och fäster den
med remmar i golvets surröglor.
Bakre bilbältets fästen är inte utformade
för att hålla fast lasten.
Hytt, fällbar
Hytten har ett fällbart bänksäte, bilbälten och
sidorutor.
Den är avskild från lastutrymmet med ett
bänksäte med en kraftig skiljevägg som
erbjuder komfort och säkerhet.
Uppfällt läge
F Dra en av remmarna A uppåt med en hand för att fälla bänksätet.
F

A
nvänd handtag B och följ med bänksätets
rörelse tills det låses i fällt läge.
F

P
lacera bänksätet i läge genom att dra i
remmen C för att låsa upp bänksätet och
släpp sedan remmen.
F

A
nvänd sedan handtag B och styr
ryggstödets nedåtgående rörelse för att fälla
enheten tills den låses i bänksätesposition.
Bänksätets position
Ergonomi och komfort

75
Placera aldrig handen under bänksätet
för att styra det nedåt. Du kan klämma
fingrarna.
Se till att det inte finns några föremål eller
fötter under bänksätet eller som spärrar
fästsystemet, som hindrar enheten från att
låsas korrekt.
Fäst ingenting på hyttens
fasthållningsanordningar.
Överskrid inte antalet passagerare som
anges på bilens registreringsbevis.
Den bakre delen av lastutrymmet är
avsedd endast för transport av varor.
Det rekommenderas att placera de
tyngsta varorna eller föremålen längst
fram i lastutrymmet (mot hytten) och fäster
dem med remmar genom att använda
golvets surröglor.
Bakre bilbältets fästen är inte utformade
för att hålla fast lasten.Inredning i bilen
Skyddsmattor
Fastsättning
Använd alltid de fästen som medföljer i den
bifogade påsen vid den första monteringen av
skyddsmattan på förarsidan.
Demontering/montering
F Vid borttagning på förarsidan ska du flytta sätet bakåt så långt det går och vrida
fästena ett kvarts var v. F

V
id montering ska du placera ut mattan och
sätta fast den genom att vrida fästena ett
kvarts varv.
Så här undviker du att pedalerna
blockeras:
-
a
nvänd endast skyddsmattor som är
anpassade till de fästen som redan
finns i bilen och som måste användas.
-
p
lacera aldrig flera skyddsmattor
ovanpå varandra.
Användning av skyddsmattor som inte
godkänts av CITROËN kan göra det
svårt att komma åt pedalerna och hindra
farthållarens/fartbegränsarens funktion.
Skyddsmattorna som godkänts av
CITROËN är försedda med två fästen som
ska sättas fast under sätet.
PÃ¥ rad 2 och rad 3
3
Ergonomi och komfort

76
Använd kardborrefästena för att fästa ihop
den tvärgående mattan på rad 2 med de
längsgående mattorna på rad 2 och 3.
Handskfack
Där finns reglaget för att koppla ur
passagerarkrockkudden fram och där ryms
också en vattenflaska, bilens dokument, osv.Kör aldrig med handskfacket öppet (om
sådant finns) när en passagerare sitter i
framsätet. Det kan leda till skador vid en
plötslig inbromsning.
Förvaringsfack
Det kan rymma en flaska vatten, bilens
instruktionsbok o.s.v. F

Ö
ppna för varingsfacket genom att trycka på
reglagets vänstra del och följa med locket
uppåt tills det stannar.
En lampa tänds när locket öppnas om bilen är
utrustad med funktionen. Håll handskfacket stängt under
körning . Annars kan det orsaka skador
vid en eventuell kollision eller kraftig
inbromsning.
Beroende på försäljningsland,
med luftkonditionering ger det
tillgång till ventilationsmunstycket
som sprider samma luft som
övriga luftmunstycken i kupén.
Förvaringsfack i
framdörren.
Vätska i muggar eller andra behållare som
kan välta kan skada förarplatsens och
mittkonsolens reglage. Var försiktig.
Övre handskfack
Det här facket finns på instrumentbrädan,
bakom ratten.
Tryck på reglaget när du vill öppna locket
(beroende på version) och följ sedan med till
stoppläge.
Gör på samma sätt när du stänger locket och
avsluta med ett lätt tryck på mitten.Vätskor som kan spillas ut innebär en risk
för elektrisk kortslutning och alltså för
eventuell brand.
Fällbara bord
Borden finns på baksidan av framsätenas
ryggstöd.
Ergonomi och komfort

77
Glöm inte att fälla upp bordet på
passagerarsidan när du vill fälla ned
passagerarsätets ryggstöd över sitsen.
Placera inte hårda eller tunga föremål
på bordet. De kan för vandlas till farliga
projektiler i händelse av nödbromsning
eller krock.
Se respektive avsnitt för mer information
om framsätet och om hur du fäller ned
ryggstödet över sätet (bordsläge).
12 V- u t t ag
Beroende på utförande.
F
V
id anslutning av ett 12 V-tillbehör (max.
effekt: 120 W) ska locket tas bort och en
lämplig adapter anslutas.
Överskrid inte den nominella maxeffekten
så att inte tillbehöret skadas. Inkoppling av elektrisk utrustning som inte
godkänts av CITROËN, som t.ex. laddare
med USB-uttag, kan störa funktionen
i bilens elektriska komponenter och
ge dålig telefonmottagning eller störa
visningen på skärmarna.
USB-uttagF För att använda bordet ska du sänka ned
det tills det låses i det nedre läget.
F

N
är du fäller upp bordet igen ska du trycka
det uppåt förbi motståndspunkten till det
övre läget.
Här kan du ansluta en extern spelare eller ett
USB-minne.
Uttaget läser ljudfiler som över förs till
ljudsystemet och spelas upp via bilens
högtalare.
Du kan även hantera dessa filer med
rattreglagen eller ljudsystemets reglage.
3
Ergonomi och komfort

78
Den bärbara enheten laddas automatiskt
när den ansluts till USB-porten.
Om den portabla utrustningens
förbrukning överstiger strömstyrkan som
kan levereras av bilen under laddningen
visas ett meddelande.
Mer information om hur funktionen
används finns under rubriken Ljud och
multimedia.
AUX- ut tag
Uttaget används för att ansluta en bärbar enhet
för att lyssna på ljudfiler via högtalarna i bilen.
Filerna hanteras via den bärbara enheten.
Se avsnittet Ljud och multimedia för
mer information om hur du använder
utrustningen.
220 V-uttag
Om bilen är utrustad med denna funktion, sitter
ett 220 V/50 Hz-uttag (maxeffekt: 150 W) under
höger framsäte som är åtkomligt från den andra
sätesraden.
Det fungerar när motorn är igång eller när Stop
& Start-funktionens STOP-läge är aktiverat.
F

L
yft locket.
F

K
ontrollera att lampan lyser grönt.
F

A
nslut din multimediautrustning eller
någon annan elutrustning (telefonladdare,
bärbar dator, CD-DVD-spelare, värmare för
vällingflaska etc.).
Om ett funktionsfel uppstår blinkar den gröna
kontrollampan.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad utföra en kontroll.
Bagagenät
Bagagenätet fästs vid lastöglorna på golvet bak
och hjälper till att hålla kvar föremål på golvet. Anslut en utrustning åt gången till uttaget
(ingen förlängningskabel eller förgrening).
Anslut endast utrustningar med
isoleringsklass II (anges på utrustningen).
Använd inte apparater med metallstomme.
Av säkerhetsskäl, vid för hög elförbrukning
och då elsystemet i fordonet så
kräver (speciella väderförhållanden,
överbelastning av elsystemet etc.) bryts
elmatningen till uttaget. I så fall släcks den
gröna kontrollampan.
Ergonomi och komfort
