CITROEN JUMPER DISPATCH 2020 Kezelési útmutató (in Hungarian)

59

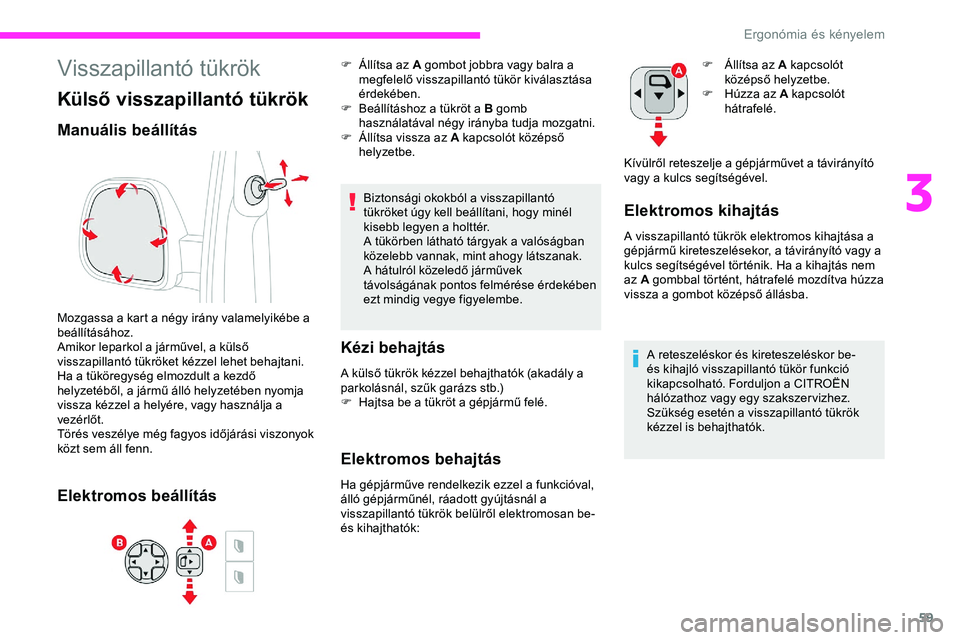

Visszapillantó tükrök
Külső visszapillantó tükrök
Manuális beállítás
Mozgassa a kart a négy irány valamelyikébe a
beállításához.
Amikor leparkol a járművel, a külső
visszapillantó tükröket kézzel lehet behajtani.
Ha a tüköregység elmozdult a kezdő
helyzetéből, a jármű álló helyzetében nyomja
vissza kézzel a helyére, vagy használja a
vezérlőt.
Törés veszélye még fagyos időjárási viszonyok
közt sem áll fenn.
Elektromos beállítás
F Állítsa az A gombot jobbra vagy balra a megfelelő visszapillantó tükör kiválasztása
érdekében.
F

B
eállításhoz a tükröt a B gomb
használatával négy irányba tudja mozgatni.
F

Á
llítsa vissza az A kapcsolót középső
helyzetbe.
Biztonsági okokból a visszapillantó
tükröket úgy kell beállítani, hogy minél
kisebb legyen a holttér.
A tükörben látható tárgyak a valóságban
közelebb vannak, mint ahogy látszanak.
A hátulról közeledő járművek
távolságának pontos felmérése érdekében
ezt mindig vegye figyelembe.
Kézi behajtás
A külső tükrök kézzel behajthatók (akadály a
parkolásnál, szűk garázs stb.)
F
H
ajtsa be a tükröt a gépjármű felé.
Elektromos behajtás
Ha gépjárműve rendelkezik ezzel a funkcióval,
álló gépjárműnél, ráadott gyújtásnál a
visszapillantó tükrök belülről elektromosan be-
és kihajthatók:
Elektromos kihajtás
A visszapillantó tükrök elektromos kihajtása a
gépjármű kireteszelésekor, a távirányító vagy a
kulcs segítségével történik. Ha a kihajtás nem
az A gombbal történt, hátrafelé mozdítva húzza
vissza a gombot középső állásba. F

Á
llítsa az A kapcsolót
középső helyzetbe.
F
H
úzza az A kapcsolót
hátrafelé.
Kívülről reteszelje a gépjárművet a távirányító
vagy a kulcs segítségével.
A reteszeléskor és kireteszeléskor be-
és kihajló visszapillantó tükör funkció
kikapcsolható. Forduljon a CITROËN
hálózathoz vagy egy szakszer vizhez.
Szükség esetén a visszapillantó tükrök
kézzel is behajthatók.
3

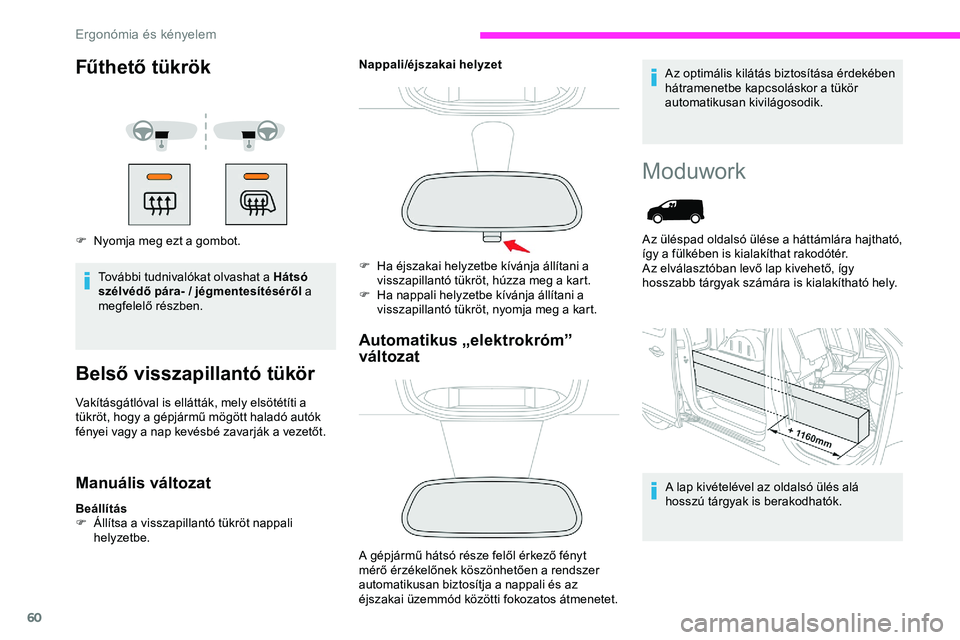

Ergonómia és kényelem

60
Fűthető tükrök
F Nyomja meg ezt a gombot.További tudnivalókat olvashat a Hátsó
szélvédő pára- / jégmentesítéséről a
megfelelő részben.
Belső visszapillantó tükör
Vakításgátlóval is ellátták, mely elsötétíti a
tükröt, hogy a gépjármű mögött haladó autók
fényei vagy a nap kevésbé zavarják a vezetőt.
Manuális változat
Beállítás
F Á llítsa a visszapillantó tükröt nappali
helyzetbe. Nappali/éjszakai helyzet
Automatikus „elektrokróm”
változat
A gépjármű hátsó része felől érkező fényt
mérő érzékelőnek köszönhetően a rendszer
automatikusan biztosítja a nappali és az
éjszakai üzemmód közötti fokozatos átmenetet. Az optimális kilátás biztosítása érdekében
hátramenetbe kapcsoláskor a tükör
automatikusan kivilágosodik.
F
H
a éjszakai helyzetbe kívánja állítani a
visszapillantó tükröt, húzza meg a kart.
F
H
a nappali helyzetbe kívánja állítani a
visszapillantó tükröt, nyomja meg a kart.
Moduwork
A lap kivételével az oldalsó ülés alá
hosszú tárgyak is berakodhatók.
Az üléspad oldalsó ülése a háttámlára hajtható,
így a fülkében is kialakíthat rakodótér.
Az elválasztóban levő lap kivehető, így
hosszabb tárgyak számára is kialakítható hely.
Ergonómia és kényelem

61

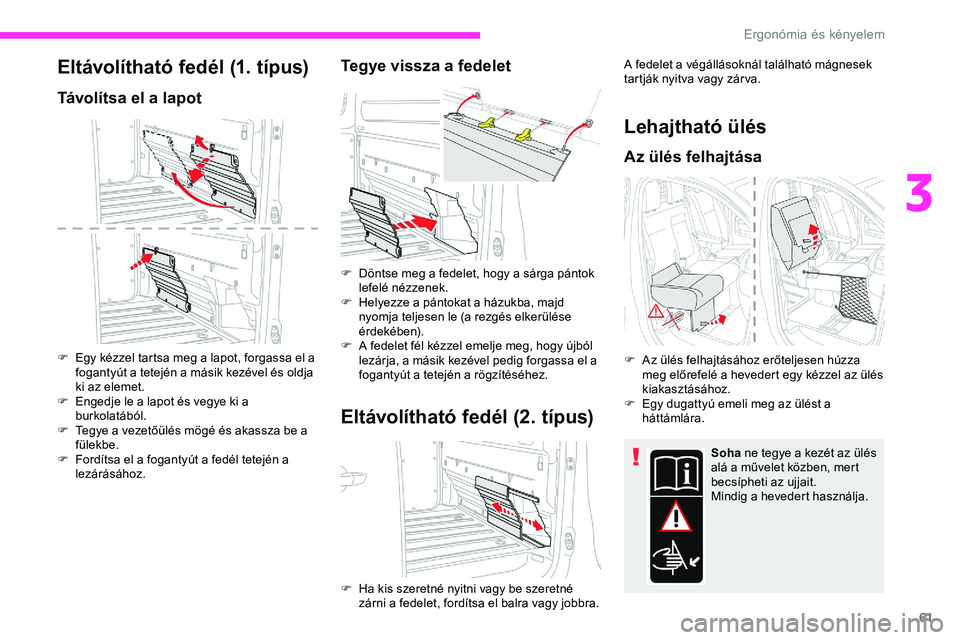

Eltávolítható fedél (1. típus)
Távolítsa el a lapot
F Egy kézzel tartsa meg a lapot, forgassa el a fogantyút a tetején a másik kezével és oldja
ki az elemet.
F

E
ngedje le a lapot és vegye ki a
burkolatából.
F

T
egye a vezetőülés mögé és akassza be a
fülekbe.
F

F
ordítsa el a fogantyút a fedél tetején a
lezárásához.
Tegye vissza a fedelet
F Döntse meg a fedelet, hogy a sárga pántok lefelé nézzenek.
F

H
elyezze a pántokat a házukba, majd
nyomja teljesen le (a rezgés elkerülése
érdekében).
F

A f
edelet fél kézzel emelje meg, hogy újból
lezárja, a másik kezével pedig forgassa el a
fogantyút a tetején a rögzítéséhez.
Eltávolítható fedél (2. típus)
A fedelet a végállásoknál található mágnesek
tartják nyitva vagy zár va.
Lehajtható ülés
Az ülés felhajtása
F Az ülés felhajtásához erőteljesen húzza meg előrefelé a hevedert egy kézzel az ülés
kiakasztásához.
F

E
gy dugattyú emeli meg az ülést a
háttámlára.
F

H

a kis szeretné nyitni vagy be szeretné
zárni a fedelet, fordítsa el balra vagy jobbra. Soha
ne tegye a kezét az ülés
alá a művelet közben, mert
becsípheti az ujjait.
Mindig a hevedert használja.
3
Ergonómia és kényelem

62

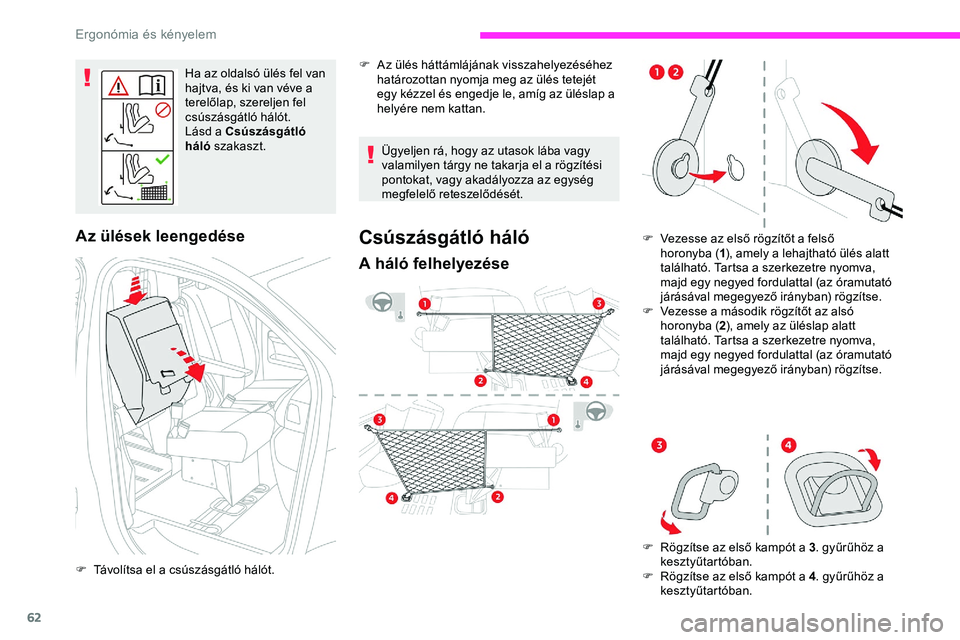

Ha az oldalsó ülés fel van
hajtva, és ki van véve a
terelőlap, szereljen fel
csúszásgátló hálót.
Lásd a Csúszásgátló
háló szakaszt.
Az ülések leengedése
F Távolítsa el a csúszásgátló hálót. Ügyeljen rá, hogy az utasok lába vagy
valamilyen tárgy ne takarja el a rögzítési
pontokat, vagy akadályozza az egység
megfelelő reteszelődését.
Csúszásgátló háló
A háló felhelyezése
F Vezesse az első rögzítőt a felső
horonyba (1 ), amely a lehajtható ülés alatt
található. Tartsa a szerkezetre nyomva,
majd egy negyed fordulattal (az óramutató
járásával megegyező irányban) rögzítse.
F

V
ezesse a második rögzítőt az alsó
horonyba ( 2), amely az üléslap alatt
található. Tartsa a szerkezetre nyomva,
majd egy negyed fordulattal (az óramutató
járásával megegyező irányban) rögzítse.
F

R
ögzítse az első kampót a 3 . gyűrűhöz a
kesztyűtartóban.
F

R
ögzítse az első kampót a 4 . gyűrűhöz a
kesztyűtartóban.
F

A

z ülés háttámlájának visszahelyezéséhez
határozottan nyomja meg az ülés tetejét
egy kézzel és engedje le, amíg az üléslap a
helyére nem kattan.
Ergon

63

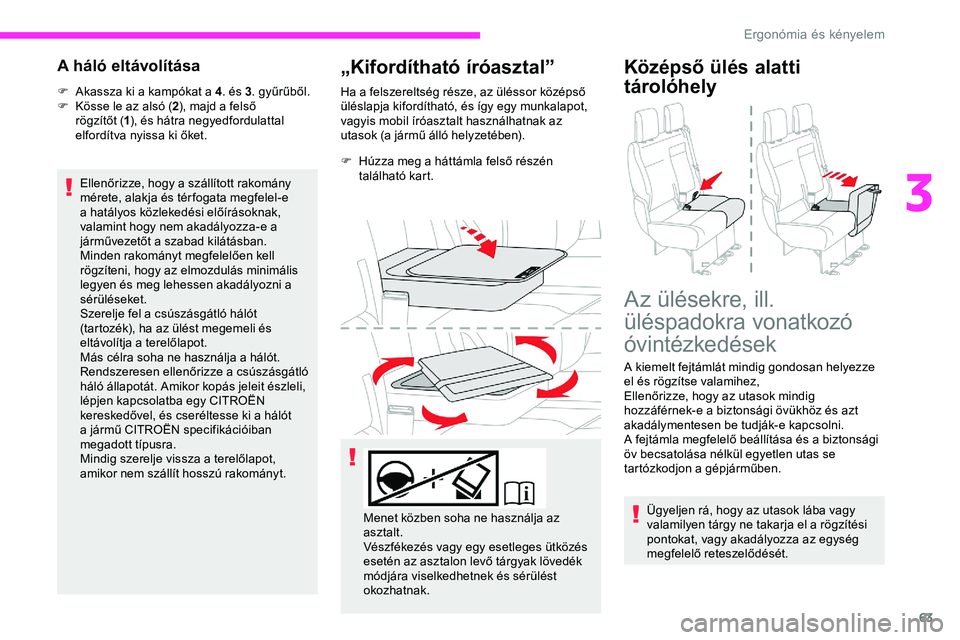

A háló eltávolítása
F Akassza ki a kampókat a 4. és 3. gyűrűből.
F K össe le az alsó ( 2), majd a felső
rögzítőt
(1 ), és hátra negyedfordulattal
elfordítva nyissa ki őket.
Ellenőrizze, hogy a szállított rakomány
mérete, alakja és tér fogata megfelel-e
a hatályos közlekedési előírásoknak,
valamint hogy nem akadályozza-e a
járművezetőt a szabad kilátásban.
Minden rakományt megfelelően kell
rögzíteni, hogy az elmozdulás minimális
legyen és meg lehessen akadályozni a
sérüléseket.
Szerelje fel a csúszásgátló hálót
(tartozék), ha az ülést megemeli és
eltávolítja a terelőlapot.
Más célra soha ne használja a hálót.
Rendszeresen ellenőrizze a csúszásgátló
háló állapotát. Amikor kopás jeleit észleli,
lépjen kapcsolatba egy CITROËN
kereskedővel, és cseréltesse ki a hálót
a jármű CITROËN specifikációiban
megadott típusra.
Mindig szerelje vissza a terelőlapot,
amikor nem szállít hosszú rakományt.
„Kifordítható íróasztal”
Ha a felszereltség része, az üléssor középső
üléslapja kifordítható, és így egy munkalapot,
vagyis mobil íróasztalt használhatnak az
utasok (a jármű álló helyzetében).
F

H
úzza meg a háttámla felső részén
található kart.
Középső ülés alatti
tárolóhely
Menet közben soha ne használja az
asztalt.
Vészfékezés vagy egy esetleges ütközés
esetén az asztalon levő tárgyak lövedék
módjára viselkedhetnek és sérülést
okozhatnak.
Az ülésekre, ill.
üléspadokra vonatkozó
óvintézkedések
A kiemelt fejtámlát mindig gondosan helyezze
el és rögzítse valamihez,
Ellenőrizze, hogy az utasok mindig
hozzáférnek-e a biztonsági övükhöz és azt
akadálymentesen be tudják-e kapcsolni.
A fejtámla megfelelő beállítása és a biztonsági
öv becsatolása nélkül egyetlen utas se
tartózkodjon a gépjárműben.
Ügyeljen rá, hogy az utasok lába vagy
valamilyen tárgy ne takarja el a rögzítési
pontokat, vagy akadályozza az egység
megfelelő reteszelődését.
3
Ergonómia és kényelem

64

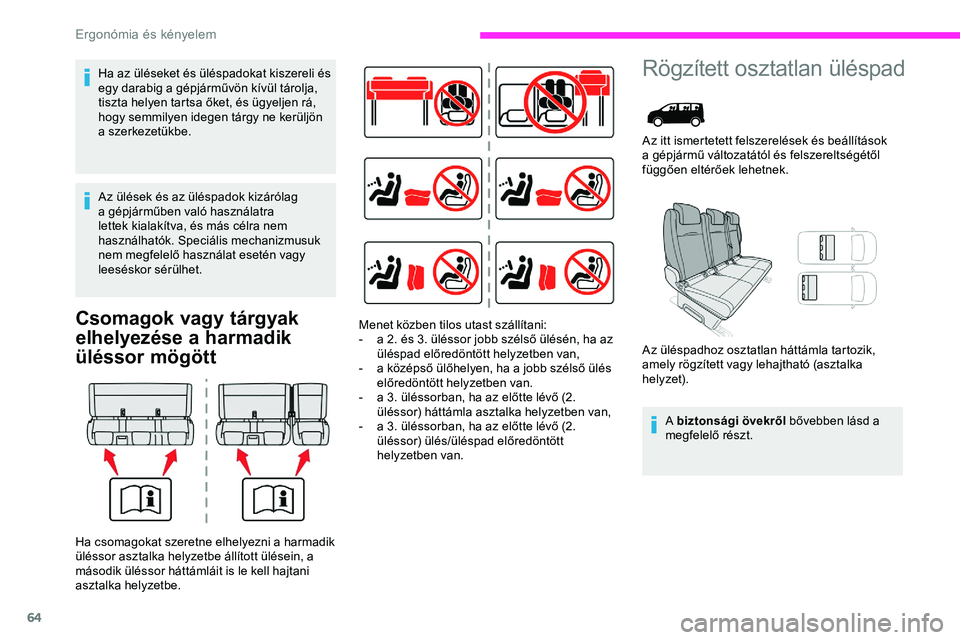

Csomagok vagy tárgyak
elhelyezése a harmadik
üléssor mögött
Rögzített osztatlan üléspad
Az itt ismertetett felszerelések és beállítások
a gépjármű változatától és felszereltségétől
függően eltérőek lehetnek.
Az üléspadhoz osztatlan háttámla tartozik,
amely rögzített vagy lehajtható (asztalka
helyzet).A biztonsági övekről bővebben lásd a
megfelelő részt.
Menet közben tilos utast szállítani:
-

a 2

. és 3. üléssor jobb szélső ülésén, ha az
üléspad előredöntött helyzetben van,
-

a k

özépső ülőhelyen, ha a jobb szélső ülés
előredöntött helyzetben van.
-

a 3

. üléssorban, ha az előtte lévő (2.
üléssor) háttámla asztalka helyzetben van,
-

a 3

. üléssorban, ha az előtte lévő (2.
üléssor) ülés/üléspad előredöntött
helyzetben van.
Ha csomagokat szeretne elhelyezni a harmadik
üléssor asztalka helyzetbe állított ülésein, a
második üléssor háttámláit is le kell hajtani
asztalka helyzetbe. Ha az üléseket és üléspadokat kiszereli és
egy darabig a gépjárművön kívül tárolja,
tiszta helyen tartsa őket, és ügyeljen rá,
hogy semmilyen idegen tárgy ne kerüljön
a szerkezetükbe.
Az ülések és az üléspadok kizárólag
a gépjárműben való használatra
lettek kialakítva, és más célra nem
használhatók. Speciális mechanizmusuk
nem megfelelő használat esetén vagy
leeséskor sérülhet.
Ergonómia és kényelem

65

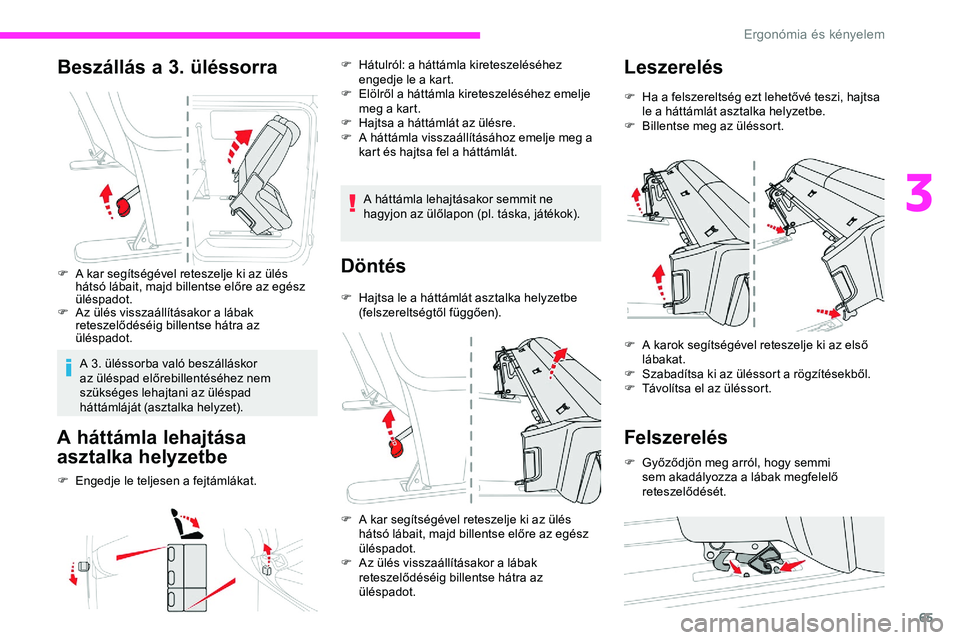

Beszállás a 3. üléssorra
F A kar segítségével reteszelje ki az ülés hátsó lábait, majd billentse előre az egész
üléspadot.
F

A
z ülés visszaállításakor a lábak
reteszelődéséig billentse hátra az
üléspadot.
A 3. üléssorba való beszálláskor
az üléspad előrebillentéséhez nem
szükséges lehajtani az üléspad
háttámláját (asztalka helyzet).

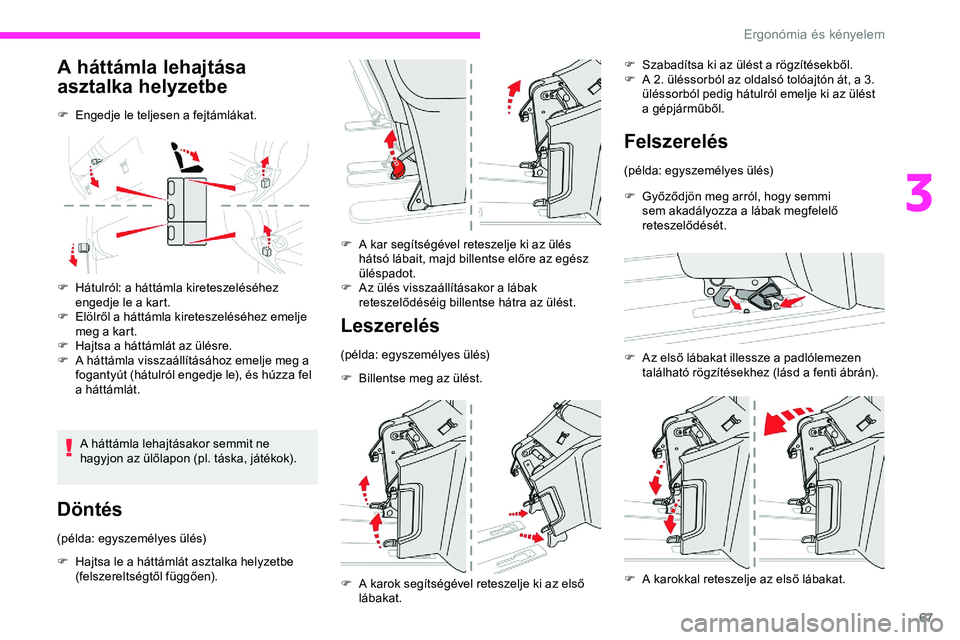

A háttámla lehajtása
asztalka helyzetbe
F Engedje le teljesen a fejtámlákat. F
H
átulról: a háttámla kireteszeléséhez
engedje le a kart.
F
E
lölről a háttámla kireteszeléséhez emelje
meg a kart.
F
H
ajtsa a háttámlát az ülésre.
F
A h
áttámla visszaállításához emelje meg a
kart és hajtsa fel a háttámlát.
A háttámla lehajtásakor semmit ne
hagyjon az ülőlapon (pl. táska, játékok).
Döntés
F Hajtsa le a háttámlát asztalka helyzetbe (felszereltségtől függően).
F

A k
ar segítségével reteszelje ki az ülés
hátsó lábait, majd billentse előre az egész
üléspadot.
F

A
z ülés visszaállításakor a lábak
reteszelődéséig billentse hátra az
üléspadot.
Leszerelés
F Ha a felszereltség ezt lehetővé teszi, hajtsa le a háttámlát asztalka helyzetbe.
F

B
illentse meg az üléssort.
F

A k
arok segítségével reteszelje ki az első
lábakat.
F

S
zabadítsa ki az üléssort a rögzítésekből.
F

T
ávolítsa el az üléssort.
Felszerelés
F Győződjön meg arról, hogy semmi sem akadályozza a lábak megfelelő
reteszelődését.
3
Ergonómia és kényelem

66

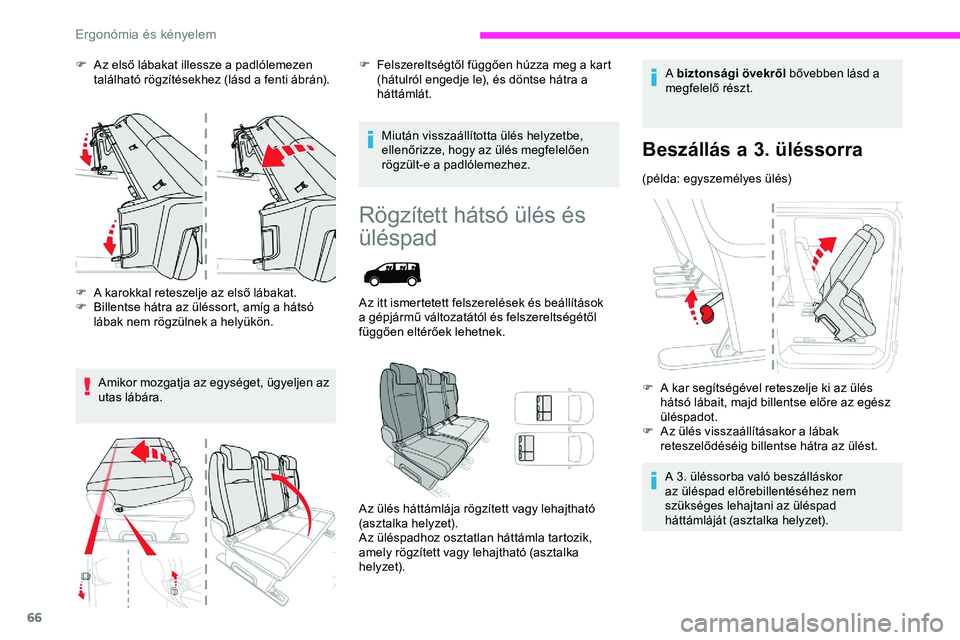

F Az első lábakat illessze a padlólemezen található rögzítésekhez (lásd a fenti ábrán).
F

A k
arokkal reteszelje az első lábakat.
F

B
illentse hátra az üléssort, amíg a hátsó
lábak nem rögzülnek a helyükön.
Amikor mozgatja az egységet, ügyeljen az
utas lábára. F
F elszereltségtől függően húzza meg a kart
(hátulról engedje le), és döntse hátra a
háttámlát.
Miután visszaállította ülés helyzetbe,
ellenőrizze, hogy az ülés megfelelően
rögzült-e a padlólemezhez.
Rögzített hátsó ülés és
üléspad
Az itt ismertetett felszerelések és beállítások
a gépjármű változatától és felszereltségétől
függően eltérőek lehetnek.
Az ülés háttámlája rögzített vagy lehajtható
(asztalka helyzet).
Az üléspadhoz osztatlan háttámla tartozik,
amely rögzített vagy lehajtható (asztalka
helyzet). A biztonsági övekről
bővebben lásd a
megfelelő részt.
Beszállás a 3. üléssorra
(példa: egyszemélyes ülés)
F
A k
ar segítségével reteszelje ki az ülés
hátsó lábait, majd billentse előre az egész
üléspadot.
F

A
z ülés visszaállításakor a lábak
reteszelődéséig billentse hátra az ülést.
A 3. üléssorba való beszálláskor
az üléspad előrebillentéséhez nem
szükséges lehajtani az üléspad
háttámláját (asztalka helyzet).
Ergon

67
A háttámla lehajtása
asztalka helyzetbe
F Engedje le teljesen a fejtámlákat.
F
H
átulról: a háttámla kireteszeléséhez
engedje le a kart.
F

E
lölről a háttámla kireteszeléséhez emelje
meg a kart.
F

H
ajtsa a háttámlát az ülésre.
F

A h
áttámla visszaállításához emelje meg a
fogantyút (hátulról engedje le), és húzza fel
a háttámlát.
A háttámla lehajtásakor semmit ne
hagyjon az ülőlapon (pl. táska, játékok).
Döntés
(példa: egyszemélyes ülés)
F
H
ajtsa le a háttámlát asztalka helyzetbe
(felszereltségtől függően). F

A k
ar segítségével reteszelje ki az ülés
hátsó lábait, majd billentse előre az egész
üléspadot.
F
A
z ülés visszaállításakor a lábak
reteszelődéséig billentse hátra az ülést.
Leszerelés
(példa: egyszemélyes ülés)
F

B
illentse meg az ülést. F

S
zabadítsa ki az ülést a rögzítésekből.
F
A 2
. üléssorból az oldalsó tolóajtón át, a 3.
üléssorból pedig hátulról emelje ki az ülést
a gépjárműből.
Felszerelés
(példa: egyszemélyes ülés)
F

G
yőződjön meg arról, hogy semmi
sem akadályozza a lábak megfelelő
reteszelődését.
F

A
z első lábakat illessze a padlólemezen
található rögzítésekhez (lásd a fenti ábrán).
F

A k
arokkal reteszelje az első lábakat.
F

A k

arok segítségével reteszelje ki az első
lábakat.
3

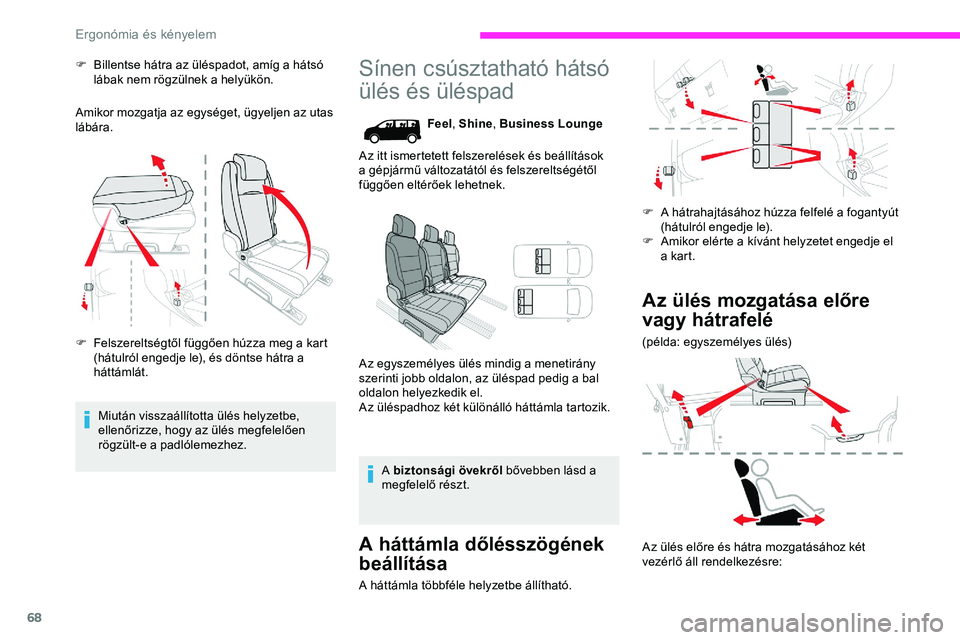

Ergonómia és kényelem

68
F Billentse hátra az üléspadot, amíg a hátsó lábak nem rögzülnek a helyükön.
Amikor mozgatja az egységet, ügyeljen az utas
lábára.
F

F
elszereltségtől függően húzza meg a kart
(hátulról engedje le), és döntse hátra a
háttámlát.
Miután visszaállította ülés helyzetbe,
ellenőrizze, hogy az ülés megfelelően
rögzült-e a padlólemezhez.Sínen csúsztatható hátsó
ülés és üléspad
Feel , Shine , Business Lounge
Az itt ismertetett felszerelések és beállítások
a gépjármű változatától és felszereltségétől
függően eltérőek lehetnek.
Az egyszemélyes ülés mindig a menetirány
szerinti jobb oldalon, az üléspad pedig a bal
oldalon helyezkedik el.
Az üléspadhoz két különálló háttámla tartozik.
A biztonsági övekről bővebben lásd a
megfelelő részt.
A háttámla dőlésszögének
beállítása
A háttámla többféle helyzetbe állítható. F
A h
átrahajtásához húzza felfelé a fogantyút
(hátulról engedje le).
F
A
mikor elérte a kívánt helyzetet engedje el
a kart.
Az ülés mozgatása előre
vagy hátrafelé
(példa: egyszemélyes ülés)
Az ülés előre és hátra mozgatásához két
vezérlő áll rendelkezésre:
Ergonómia és kényelem
