209
Om ett fel uppstår
8

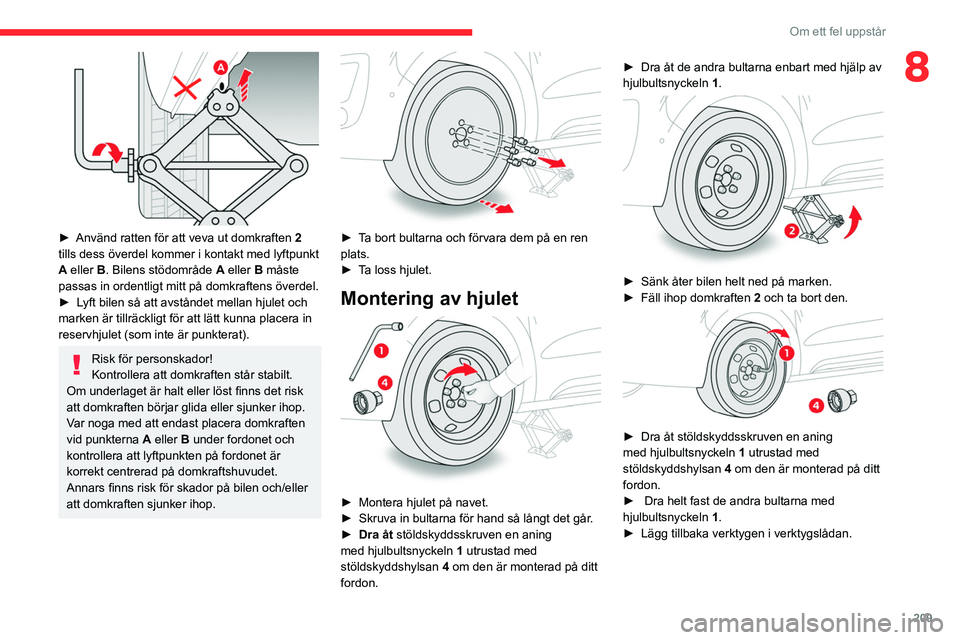

► Använd ratten för att veva ut domkraften 2
tills dess överdel kommer i kontakt med lyftpunkt
A eller B. Bilens stödområde A eller B måste
passas in ordentligt mitt på domkraftens överdel.
►

L
yft bilen så att avståndet mellan hjulet och
marken är tillräckligt för att lätt kunna placera in
reservhjulet (som inte är punkterat).
Risk för personskador!
Kontrollera att domkraften står stabilt.
Om underlaget är halt eller löst finns det risk
att domkraften börjar glida eller sjunker ihop.
Var noga med att endast placera domkraften
vid punkterna A eller B under fordonet och
kontrollera att lyftpunkten på fordonet är
korrekt centrerad på domkraftshuvudet.
Annars finns risk för skador på bilen och/eller
att domkraften sjunker ihop.


► Ta bort bultarna och förvara dem på en ren
plats.
►

T
a loss hjulet.
Montering av hjulet

► Montera hjulet på navet.
► Skruva in bultarna för hand så långt det går .
►

Dra åt
stöldskyddsskruven en aning
med hjulbultsnyckeln 1 utrustad med
stöldskyddshylsan 4 om den är monterad på ditt
fordon. ►

Dra åt de andra bultarna enbart med hjälp av
hjulbultsnyckeln

1
.


► Sänk åter bilen helt ned på marken.
► Fäll ihop domkraften 2 och ta bort den.


► Dra åt stöldskyddsskruven en aning
med hjulbultsnyckeln 1
utrustad med
stöldskyddshylsan 4 om den är monterad på ditt
fordon.
►

Dra helt fast de andra bultarna med
hjulbultsnyckeln 1

.
►

Lägg tillbaka verktygen i verktygslådan.

210
Om ett fel uppstår
Modell med
halogenstrålkastare


1.Positionsljus (W5W – 5 W)
2. Helljus (H1-55W)
3. Halvljus (H7 – 55 W)
4. Varselljus (W21W LL-21W)
5. Blinkers (PY21W-21W orange)
Modell med
xenonstrålkastare


1.Helljus (H1-55W)
2. Halvljus (D8S-25W)
3. Blinkers (PY21W-21W orange)
Montera ett reservhjul med plåtfälg
eller ett nödreservhjul
Om bilen är utrustad med lättmetallfälgar
kommer brickorna A inte i kontakt med
reservhjul med plåtfälg eller ett provisoriskt
reservhjul. Hjulet hålls på plats med koniska
kontaktytan B på var och en av bultarna.
Efter ett hjulbyte
Placera det punkterade däcket på rätt
sätt i hållaren.
Uppsök en CITROËN-verkstad eller en annan
kvalificerad verkstad direkt.
Kontrollera även det punkterade däcket. Efter
en undersökning informerar teknikern dig
om däcket kan repareras eller om det måste
bytas.
Vissa hjälpfunktioner, som Active Safety
Brake, ska inaktiveras.
Om bilen har däcktrycksvarnare ska du
kontrollera däcktrycket och sedan starta
om systemet.
Läs under motsvarande rubrik för mer
information om däcktrycksvarnaren .
Däcktrycksvarnare
Reservhjulet i plåt har ingen sensor.
Hjul med navkåpa
Vid återmontering av hjulet monterar
du navkapseln genom att först placera dess
urtag mitt emot ventilen och sedan trycka på
dess omkrets med handflatan.
Byte av lampa
Under vissa väderförhållanden (t.ex. låga
temperaturer eller fukt) är det normalt
med immbildning på insidan av strålkastarnas
och bakljusens glas, och detta kommer att
försvinna några minuter efter det att lamporna
har tänts.
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
–

Rengör dem inte med en torr eller
slipande trasa och inte heller med
rengörings- eller lösningsmedel.
–


Använd en svamp och tvålvatten eller ett
medel med neutralt pH-värde.
–


Rikta inte vattenstrålen länge mot
strålkastarna, lamporna och runt dessa om du
använder en högtryckstvätt, för att undvika att
skada skyddslacken och tätningarna.
Vid byte av lampa ska du slå av
tändningen och vänta några minuter så
att strålkastarna/lamporna hinner svalna. Risk
för allvarlig brännskada!
Rör inte lampan direkt med fingrarna. Använd
en luddfri trasa.
Det är endast tillåtet att använda
UV-blockerande lampor för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa av samma typ och med samma
specifikation. Byt lamporna i par för att
undvika obalans i belysningen.
Halogenlampor (Hx)
Kontrollera att lampan sitter korrekt i
huset för att säkerställa att belysningen blir
fullgod.
Öppning av motorhuven/Åtkomst till
lampor
Var försiktig när motorn är varm - risk för
brännskador!
Se till att föremål eller kläder inte fastnar i
kylarfläkten - risk för strypning!
Efter byte av glödlampa
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Stäng skyddskåpan försiktigt så att
lampinsatserna blir helt täta.

2 11
Om ett fel uppstår
8Modell med
halogenstrålkastare


1.Positionsljus (W5W – 5 W)
2. Helljus (H1-55W)
3. Halvljus (H7 – 55 W)
4. Varselljus (W21W LL-21W)
5. Blinkers (PY21W-21W orange)
Modell med
xenonstrålkastare


1.Helljus (H1-55W)
2. Halvljus (D8S-25W)
3. Blinkers (PY21W-21W orange)
Tänk på att området bakom högra
lampan (bilens färdriktning) kan vara
varmt och ge brännskador (avluftningsslang).
Åtkomst till glödlamporna

► Tryck på den övre klämman på locket och
tippa det sedan bakåt för att ta bort det.
Halvljus

► Tryck på det nedre klämman på kontakten
och ta bort montering av kontakt och glödlampa.
►

Dra ut lampan och byt ut den.
När man sätter tillbaka kontakten och
lampan i lampenheten ska man placera
enheten korrekt i dess hölje tills den klickar på
plats.
Rör inte vid Xenon-lamporna (D8S) - risk
för elstöt!
Du måste vända dig till en CITROËN-
auktoriserad verkstad eller en annan
kvalificerad verkstad om du behöver byta ut
denna typ av lampa.
Varselljus

► Tryck på de två sidoklämmorna på kontakten
och ta bort anslutningen och glödlampan.
►

Dra ut lampan och byt ut den.
Positionsljus

► Tryck på de två sidoklämmorna på kontakten
och ta bort anslutningen och glödlampan.
►
Dra ut lampan och byt ut den.

212
Om ett fel uppstår
Gula lampor (blinkers och sidoblinkers) ska
bytas ut mot lampor med samma tekniska data
och samma färg.
Bakljus

1.Bromsljus/positionsljus (P21/5W-21/5W)
2. Blinkers (PY21W-21W orange)
3. Backljus (P21W-21W)
4. Dimljus/positionsljus (P21/4W-21/4W)
Om bilen är utrustad med innerpanel bör
du vända dig till en CITROËN-
återförsäljare eller en annan kvalificerad
verkstad för att utföra åtgärden.
► Identifiera den defekta lampan och öppna
sedan bakdörrarna eller bakluckan beroende på
version.

Helljus

► Tryck på det nedre klämman på kontakten
och ta bort montering av kontakt och glödlampa.
►

Dra ut lampan och byt ut den.
Blinkers

► Skruva loss lamphållaren genom att vrida
den ett kvarts varv moturs.
►

T
a bort lamphållaren och byt ut den trasiga
lampan.
Snabbare blinkning hos blinkersen
(vänster eller höger) indikerar fel på en
av lamporna på respektive sida.
Gula lampor ska bytas ut mot lampor
med samma tekniska egenskaper och
samma färg.
Varselljus/positionsljus

Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av lampa.
Din CITROËN-verkstad kan erbjuda en
utbytessats för LED-lampor.
Dimstrålkastare (H11-55W)

► Lossa bultarna på avböjaren under den
främre stötfångaren A, ta sedan bort den.


► Ta bort låsclipset och lossa kontaktstycket.
► Skruva loss lamphållaren ett kvarts varv
moturs och demontera den.
►

Byt ut den defekta lampan.
Du kan också kontakta en CITROËN-
återförsäljare eller en kvalificerad
verkstad för att byta ut dessa glödlampor.
Sidoblinkers

– Tryck sidoblinkersljuset bakåt och frigör det.
– V id återmonteringen ska sidoblinkersljuset
stickas in framåt och sedan föras tillbaka bakåt.

213
Om ett fel uppstår
8Gula lampor (blinkers och sidoblinkers) ska
bytas ut mot lampor med samma tekniska data
och samma färg.
Bakljus

1.Bromsljus/positionsljus (P21/5W-21/5W)
2. Blinkers (PY21W-21W orange)
3. Backljus (P21W-21W)
4. Dimljus/positionsljus (P21/4W-21/4W)
Om bilen är utrustad med innerpanel bör
du vända dig till en CITROËN-
återförsäljare eller en annan kvalificerad
verkstad för att utföra åtgärden.
►

Identifiera den defekta lampan och öppna
sedan bakdörrarna eller bakluckan beroende på
version.


► Skruva loss de 2 fästskruvarna från utsidan
med sidförskjutna dörrar .
►

Med bakluckan drar man loss plastplattan
från utsidan och lutar den sedan utåt för att ta
bort den. Skruva sedan loss de 2 fästskruvarna.


► Från insidan, och beroende på version, ta
bort ventilationsgallret.
►

Håll i lyktan, tryck på clipset på insidan och ta
bort lyktan försiktigt.
►


Koppla ur kontaktstycket.

► Sära lätt på de 3 fästena för att dra ur
lamphållaren.
►

T
a bort den trasiga lampan genom att trycka
lätt på ovansidan och vrid ett kvarts varv medurs.
►

Byt lampan.
Byte av det övre bromsljuset (W5W
– 5W)


► Beroende på version, öppna vänster bakdörr
eller bakluckan.

214
Om ett fel uppstår
► Snäpp loss den genomskinliga kåpan genom
att föra in en liten skruvmejsel i urtagen på båda
sidorna om taklampan.
► Ta bort lampan och byt den.
Montera plastkåpan genom att knäppa fast den
på sin plats och se till att den sitter ordentligt.
Platform Cab (bakljus)
1. Blinkers (P21W-21W).
2. Bromslampor (P21W-21W).
3. Positionsljus (R10W-10W).
4. Backljus (P21W-21W).
5. Dimljus (P21W-21W).
► Lokalisera den defekta lampan.
► Skruva loss de 4 fästskruvarna från
linsenheten och ta bort den.
► Ta bort den trasiga lampan genom att trycka
lätt på ovansidan och vrid ett kvarts varv medurs.
► Byt lampan.

► Ta bort plasthöljet med en skruvmejsel på
skåpdörrarna.
►

Med en baklucka lossar du utrustningen i
varje ände, vrider den från botten till topp och
lossar sedan mittklämmorna för att ta bort den.
►


För in en skruvmejsel i öppningen och tryck
lampan mot utsidan.
►


Koppla från kontaktstycket och ta sedan bort
lampan.
►


Skruva bort lamphållaren ett kvarts varv
moturs och byt den trasiga lampan.
Montera lampan genom att trycka fast den.
Nummerplåtsbelysning (W5W-W)

► Stick in en liten skruvmejsel i ett av urtagen
på utsidan av det genomskinliga locket.
►

T
ryck den utåt för att få loss det.
►

T
a bort det genomskinliga locket och byt ut
den trasiga lampan.
Tryck fast det genomskinliga locket för att
snäppa fast det.
Taklampor (fram och bak)
LED-taklampor

Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av lampa.
Din CITROËN-verkstad kan erbjuda en
utbytessats för LED-lampor.
Taklampor med glödlampa
W5W-5W

215
Om ett fel uppstår
8► Snäpp loss den genomskinliga kåpan genom
att föra in en liten skruvmejsel i urtagen på båda
sidorna om taklampan.
►

T
a bort lampan och byt den.
Montera plastkåpan genom att knäppa fast den
på sin plats och se till att den sitter ordentligt.
Platform Cab (bakljus)
1. Blinkers (P21W-21W).
2. Bromslampor (P21W-21W).
3. Positionsljus (R10W-10W).
4. Backljus (P21W-21W).
5. Dimljus (P21W-21W).
►

Lokalisera den defekta lampan.
►


Skruva loss de 4 fästskruvarna från
linsenheten och ta bort den.
►


T
a bort den trasiga lampan genom att trycka
lätt på ovansidan och vrid ett kvarts varv medurs.
►

Byt lampan.
Byte av säkring
Komma åt verktyg
och säkringsboxen i
instrumentbrädan


Säkringstången och säkringarna sitter bakom
säkringsboxens lock.
►
T
a loss locket genom att dra i den övre
vänstra delen och sedan den högra.
►

T
a bort locket helt.
Byta säkring
Innan du byter ut en säkring måste du:
► Identifiera orsaken till felet och åtgärda detta.
►

Stäng av all strömförbrukning.
►


Se till att bilen står stilla och slå ifrån
tändningen.
►


Identifiera den trasiga säkringen med
hjälp av befintliga säkringstabeller och
kopplingsscheman.
V

id byte av en säkring är det viktigt att:
►

Använd specialtången för att dra ut säkringen
och kontrollera om den är hel eller inte.
►


Alltid byta en defekt säkring mot en säkring
med samma amperetal (samma färg). Om
en annan ampertal används kan det leda till
funktionsfel - brandrisk!
Om felet uppträder igen kort efter att säkringen
bytts ut bör du låta en CITROËN auktoriserad
verkstad eller en annan kvalificerad verkstad
kontrollera bilens elektriska system.
Komplettera
säkringstilldelningstabeller och
motsvarande diagram
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad för mer
information.
Byte av en säkring som inte finns med i
tabellerna kan leda till ett allvarligt
funktionsfel på bilen.
Kontakta en CITROËN-verkstad eller en
annan kvalificerad verkstad.

216
Om ett fel uppstår
Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.Säkringsnr Strömstyrka (Ampere)Funktioner
F5 5Pekskärm,
backkamera och
parkeringssensor.
F8 20 Enkel eller dubbel
vindrutetorkare
bak.
F10/F11 30 Inre/yttre lås, fram
och bak.
F12 3 Larm.
F17 10 12-volts
tillbehörsuttag bak.
F33 15 12-volts
tillbehörsuttag
fram.
F36 20 Bilradio, pekskärm,
cd-spelare,
navigation.
Säkringar i motorrummet
Säkringsboxen är placerad i motorrummet, nära
batteriet.


Hel
Trasig

Specialtång
Installation av elektriska tillbehör
Elsystemet i bilen är konstruerat för att
fungera störningsfritt med elutrustning som är
standard eller tillval i din bil.
Vänd dig till en CITROËN-auktoriserad
verkstad eller en annan kvalificerad verkstad
innan du monterar andra elektriska tillbehör.
CITROËN ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och användning
av elektrisk utrustning som inte levererats
eller godkänts av CITROËN och som inte
installerats enligt dess rekommendationer
– speciellt om alla anslutna tillbehör
tillsammans har en strömförbrukning på mer
än 10 mA.
Kontakta en CITROËN-verkstad om du
behöver hjälp med montering av
dragkrok eller utrustning för t.ex. taxibilar.
Version 1 (Eco)

Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
Säkringsnr Strömstyrka (Ampere)Funktioner
F4 15 Signalhorn.
F5 20 Pump för
vindrute- och
bakrutespolare.
F6 20 Pump för
vindrute- och
bakrutespolare.
F7 10 12-volts
tillbehörsuttag bak.
F8 20 Enkel eller dubbel
vindrutetorkare
bak.
Säkringsnr Strömstyrka
(Ampere)Funktioner
F10/F11 30 Inre/yttre lås, fram
och bak.
F14 5 Larm, nöd- och
assistanssamtal.
F24 5 Pekskärm,
backkamera och
parkeringssensor.
F29 20 Bilradio, pekskärm,
cd-spelare,
navigation.
F32 15 12-volts
tillbehörsuttag
fram.
Version 2 (Full)

217
Om ett fel uppstår
8Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
Säkringsnr Strömstyrka(Ampere)Funktioner
F5 5Pekskärm,
backkamera och
parkeringssensor.
F8 20 Enkel eller dubbel
vindrutetorkare
bak.
F10/F11 30 Inre/yttre lås, fram
och bak.
F12 3 Larm.
F17 10 12-volts
tillbehörsuttag bak.
F33 15 12-volts
tillbehörsuttag
fram.
F36 20 Bilradio, pekskärm,
cd-spelare,
navigation.
Säkringar i motorrummet
Säkringsboxen är placerad i motorrummet, nära
batteriet.
Åtkomst till säkringar

► Lås upp båda reglarna A.
► T a bort locket.
►

Byt ut säkringen.
►


Stäng locket noggrant efter åtgärden och lås
sedan de två reglarna


A
för att säkerställa att
säkringsboxen är ordentligt förseglad.
Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
Säkringsnr Strömstyrka (Ampere)Funktioner
F14 25 Pump till
vindrute- och
bakrutespolare.
F19 30 Vindrutetorkar-
motor.
F20 15 Pump till
vindrute- och
bakrutespolare.
Säkringsnr Strömstyrka
(Ampere)Funktioner
F22 15 Signalhorn.
F23 15 Höger helljus.
F24 15 Vänster helljus.
12 V-batteri/
tillbehörsbatteri
Tillvägagångssätt för att starta motorn med hjälp
av ett annat batteri eller för att ladda ett urladdat
batteri.
Blystartbatterier
Batterierna innehåller skadliga ämnen
som svavelsyra och bly.
När de har tjänat ut ska de tas om hand enligt
gällande bestämmelser och får under inga
omständigheter kastas i hushållssoporna.
Lämna in uttjänta små och stora batterier på
ett särskilt insamlingsställe.
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska genomföras på
en plats med god ventilation på långt avstånd
från öppna lågor eller gnistkällor, för att
undvika all risk för explosion eller brand.

218
Om ett fel uppstår
hjälpbatteriet B eller på boostern (eller till en
jordpunkt i bilen där hjälpbatteriet sitter).
► Anslut den andra änden av den gröna eller
svarta kabeln till jordpunkten C.
► Starta motorn på bilen där hjälpbatteriet sitter
och låt den gå i några minuter.
► Aktivera startmotorn i bilen med det
urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar omedelbart, innan du försöker
igen.
► Vänta tills den återgår till tomgång.
► Ta loss startkablarna i motsatt
ordningsföljd .
► Sätt tillbaka plastkåpan på pluspolen (+), om
bilen har en sådan.
► Låt motorn vara igång, med stillastående
bil, i minst 30 minuter för att batteriet ska få en
tillräcklig laddningsnivå.
Om bilen körs innan en tillräcklig
laddningsnivå har uppnåtts kan påverka
en del av bilens funktioner.
Urkoppling utförs i omvänd ordning.
Automatisk växellåda
Försök aldrig starta motorn genom att
putta på fordonet.
Tvätta händerna när du är klar med dessa
åtgärder.
Elmotor
Platt tillbehörsbatteri
Det är inte längre möjligt att starta
motorn eller ladda om tillbehörsbatteriet.
Försiktighetsåtgärder innan du börjar
arbeta på tillbehörsbatteriet
Välj läge P, slå av tändningen, kontrollera att
instrumentpanel är avslagen och att bilen inte
är inkopplad.
Starta ett annat fordon med
startkablar
Använd inte tillbehörsbatteriet för att starta
ett annat fordon eller ladda ett annat fordons
batteri.
När du byter batteri ska du alltid ersätta
det gamla med ett nytt med samma
egenskaper.
Komma åt batteriet
Batteriet är placerat under motorhuven.
► Öppna motorhuven med det inre handtaget
och sedan det yttre.
►

Sätt fast motorhuvens stötta.

► Ta bort plastkåpan från pluspolen (+) om
bilen är utrustad med en sådan.
Batteriets minuspol (-) är inte åtkomlig.
En separat jordpunkt finns framtill i bilen.
Se motsvarande avsnitt för mer
information om motorhuven och
motorn.
Starta motorn med hjälp av
ett annat batteri
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (antingen ett separat batteri
eller batteriet från en annan bil) och startkablar
eller en batteri-booster.
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster på 24 volt
eller mer.
Kontrollera först att hjälpbatteriet har en
nominell spänning på 12 V och en kapacitet
som minst motsvarar det urladdade batteriet.
De båda bilarna får inte komma i kontakt med
varandra.
Stäng av all elförbrukande utrustning i båda
bilarna (bilradio, vindrutetorkare, lyktor etc.).
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar (fläkt,
rem etc.).
Koppla inte ur pluspolen (+) medan motorn
är i gång.


► Lyft upp plastkåpan på pluspolen (+), om
bilen har en sådan.
►

Anslut den röda kabeln till pluspolen (+)
på det urladdade batteriet


A
(vid den vinklade
metalldelen), sedan till pluspolen (+) på
hjälpbatteriet

B
eller på boostern.
►

Anslut den ena änden på den gröna
eller svarta kabeln till minuspolen (-) på
