horn CITROEN JUMPER MULTISPACE 2012 InstruktionsbÖcker (in Swedish)

2
Innehållsförteckning
Fjärrkontroll 19Nyckel 20Larm 21Dörrar 22Instrumenttavla 26Inställning av tiden 27Kontrollampor 28Bränslemätare 34Kylvätska 34Serviceindikator 35Reostat för instrumentbelysning 36Växellådor 37Växlingsindikator 37Automatlåda 38Inställning av ratten 41Start och stopp 41
Belysningsreglage 42Vindrutetorkare 45Farthållare 47Fast fartbegränsare 49Fartbegränsare 50Manuellt styrd värme/luftkonditionering 53automatisk 55Avfrostning och avimning 59Ventilation bak i bilen 61Tillsatsvärme 62Framsäten 65Soffa fram med 2 platser 67Sittplatser bak 69Inställning av säten och soffor 76Anordningar i förarhytten 77Taklampor 80Betalkort vägtull/parkering 81Anordningar i närhetenav sittplatserna 81
Fjädring bak 84Backspeglar 87Elstyrda fönsterhissar 89
Presentation 4På utsidan5Sätta sig till rätta 10Se klart 12Köra säkert 13Anordningar i hytten 14Anordningar bak 14Barn i bilen 15Ventilation 16Miljövänlig körning 17
Parkeringsbroms 90Varningsblinkers 90Parkeringshjälp 91Signalhorn 92ABS 92AFU 92ASR och ESP 93Säkerhetsbälten 94Airbags 97Sidokrockkuddar 99Krockkuddar fram 100Bortkoppling av passagerarensairbag 100Bilbarnstolar 101ISOFIX-barnstolar 103Rekommenderade bilbarnstolar 106
2. KLAR FÖR STA RT
19-41
4. SÄKERHET
90-108
1. SNABBGUIDE
4-183. ERGONOMIOCH KOMFORT 42-89

Inne i bilen

8



FÖRARPLATS


1.
Reglage för belysning och blinkers.

2.
Instrumenttavla med display.

3.
Reglage för vindrutetorkare,
vindrutespolare, färddator.

4.
Växelspak.

5.
Tändning.

6.
Reglage till bilradion.

7.
Förarens krockkudde, signalhorn.

8.
Inställning av ratten i höjd- och
djupled.

9.
Inställning av strålkastarhöjden.

10.
Reglage för farthållaren och
fartbegränsaren.

11 .
12 V tillbehörsuttag (max. 120 W),
typ cigarettändare.

12.
Askkopp.

13.
Handskfack, reservuttag, reglage
för bortkoppling av passagerarens
krockkudde.

ABS
ABS


Säkerhet vid körning

SIGNALHORN

Tryck mitt på ratten.

LÅSNINGSFRIA BROMSAR(ABS - REF)

Systemen ABS och REF (elektronisk
bromskraftsfördelare) ger högre stabilitet
och bättre manövreringsegenskaper vid
inbromsning, i synnerhet på dålig eller
hal väg.
ABS hindrar att hjulen låser sig och REF styr
bromstrycket för alla hjulen separat.
Rätt användning
Systemet för låsningsfria bromsar ingriper
automatiskt om det finns risk för att
hjulen låser sig. Det ger inte en kortare
bromssträcka.
Om vägen är mycket hal (is, olja, etc...)
kan det hända att ABS-systemet förlänger
bromssträckan. Vid nödbromsning ska du
inte tveka att trampa ned bromspedalen
hårt, utan att släppa trycket ens på halt
underlag. Det går då att manövrera bilen och
undvika eventuella hinder.
ABS-systemets normala funktion kan
framkalla lätta vibrationer i bromspedalen.
Vid byte av hjul (däck och fälgar) bör du
se till att de är försedda med CITROËNS
artikelnummer. Om denna kontrollampa tänds
tillsammans med bromssystemets
kontrollampa och STOP-
lampan, följt av en ljudsignal
och ett meddelande på displayen, har en
funktionsstörning uppstått i den elektroniska
bromskraftfördelaren, som kan leda till att du
förlorar kontrollen över bilen vid bromsning.

Stanna omedelbart.

NÖDBROMSASSISTANS (AFU)

Det här systemet ger dig optimalt bromstryck
snabbare. Trampa ned pedalen kraftigt, utan
att släppa upp den.
Systemet aktiveras beroende på hur snabbt
bromspedalen trampas ned.
Det ändrar motståndet i bromspedalen under
foten.
Om denna kontrollampa tänds,
följt av en ljudsignal och ett
meddelande på displayen, har
en funktionsstörning uppstått i
ABS-systemet, som kan leda till att mdu
förlorar kontrollen över bilen vid bromsning. Kontakta i bägge fallen CITROËN eller en
kvalificerad verkstad.
Håll pedalen nedtryckt om du vill förlänga
verkan av nödbromsassistansen.

130

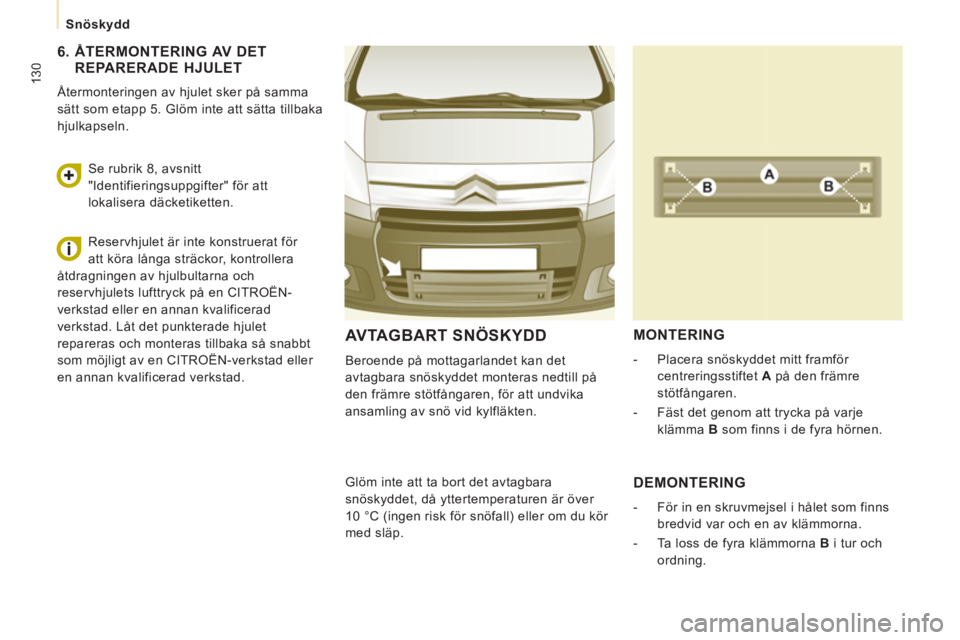

Snöskydd
AVTAGBART SNÖSKYDD
Beroende på mottagarlandet kan det
avtagbara snöskyddet monteras nedtill på
den främre stötfångaren, för att undvika
ansamling av snö vid kylfläkten.

MONTERING



- Placera snöskyddet mitt framför
centreringsstiftet A
på den främre
stötfångaren.

- Fäst det genom att trycka på varje
klämma B
som finns i de fyra hörnen.

Glöm inte att ta bort det avtagbara
snöskyddet, då yttertemperaturen är över
10 °C (ingen risk för snöfall) eller om du kör
med släp.

DEMONTERING



- För in en skruvmejsel i hålet som finns
bredvid var och en av klämmorna.

- Ta loss de fyra klämmorna B
i tur och
ordning.



6. ÅTERMONTERING AV DET REPARERADE HJULET

Återmonteringen av hjulet sker på samma
sätt som etapp 5. Glöm inte att sätta tillbaka
hjulkapseln.
Se rubrik 8, avsnitt
"Identifieringsuppgifter" för att
lokalisera däcketiketten.
Reservhjulet är inte konstruerat för
att köra långa sträckor, kontrollera
åtdragningen av hjulbultarna och
reservhjulets lufttryck på en CITROËN-
verkstad eller en annan kvalificerad
verkstad. Låt det punkterade hjulet
repareras och monteras tillbaka så snabbt
som möjligt av en CITROËN-verkstad eller
en annan kvalificerad verkstad.

139


Byta en säkring
ÅTGÄRDE
R
7
SÄKRINGAR I MOTORRUMMET



- Öppna motorhuven och flytta på
spolarvätskehållaren för att lättare
komma åt.

- Ta loss och fäll ned enheten för att
komma åt säkringarna.

Säkringar


A (styrka)

Säkrad strömkrets


1


20
Styrbox för motorn, anordningar för bränslematning och
lufttillförsel, kylfläktar


2


15
Signalhorn


3


10
Pump för vindrute- och bakrutespolare


4


20
Pump för strålkastarspolare


5


15
Anordning för bränslematning


6


10
Servostyrning, andra kontakt bromspedal


7


10
Bromssystem (ABS/ESP)


8


20
Reglage för startmotor


9


10
Huvudkontakt bromspedal


10


30
Anordningar för bränslematning och lufttillförsel,
avgasreningssystem


11


40
Ventilation fram


12


30
Vindrutetorkare


13


40
Intelligent styrbox


14


30
Används ej

152
Förarplats

Inställning av strålkastarhöjden 44
Startmotor, startkontakt 41
Torkarspak 45-46
Automatisk torkning 45
Vindrute-/strålkastarspolare 45
Färddator Rubrik 9

Farthållare 47-49
Fast fartbegränsare 49
Fartbegränsare 50-52

Reglage vid ratten:


- NaviDrive Rubrik 9

- MyWay Rubrik 9

- Bilradio Rubrik 9

Belysningsreglage 42-43
Automatisk tändning av belysningen 44
Dimstrålkastare 43
Halvljusautomatik 43


Öppna motorhuven 112
Handbroms 90

Elstyrda fönsterhissar,
backspeglar 87-89
Instrumenttavlor,
displayer, mätare 26-27
Kontrollampor, indikatorlampor 28-33
Indikatorer, bränslemätare 34-36
Inställning av tiden på instrumenttavlan 2 7
Reostat för instrumentbelysning 36
Indikator för byte av växelläge 37

Skyddsmatta 81


Inställning av ratten 41
Signalhorn 92
