CITROEN JUMPER MULTISPACE 2012 InstruktionsbÖcker (in Swedish)

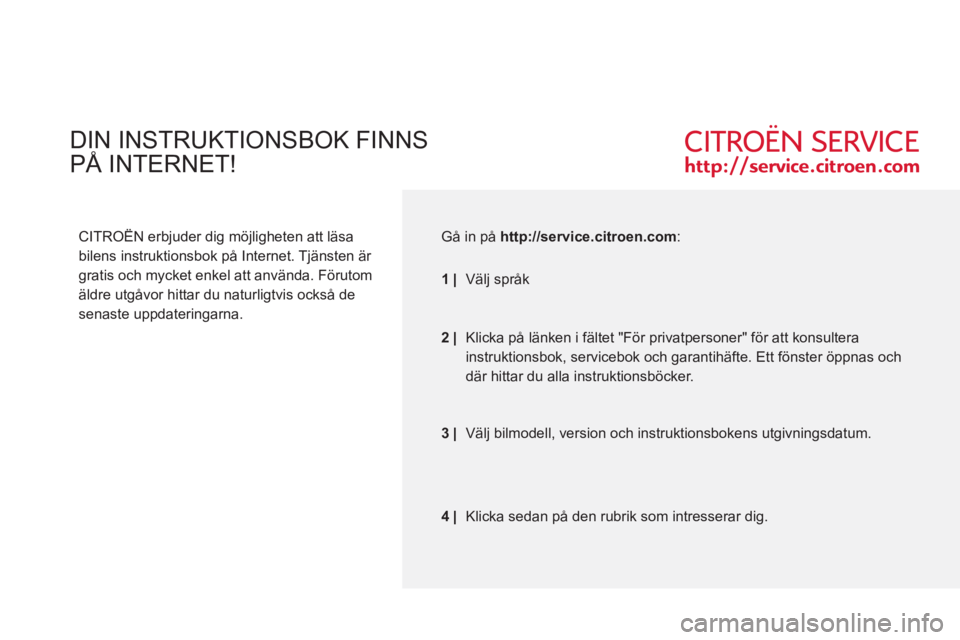

DIN INSTRUKTIONSBOK FINNS

PÅ INTERNET!


CITROËN erbjuder dig möjligheten att läsa
bilens instruktionsbok på Internet. Tjänsten är
gratis och mycket enkel att använda. Förutom
äldre utgåvor hittar du naturligtvis också de
senaste uppdateringarna.
Gå in på http://service.citroen.com
:
1|
Välj språk
Klicka på länken i fältet "För privatpersoner" för att konsultera
instruktionsbok, servicebok och garantihäfte. Ett fönster öppnas och
där hittar du alla instruktionsböcker.
Välj bilmodell, version och instruktionsbokens utgivningsdatum.
Klicka sedan på den rubrik som intresserar dig.
2|
3 |
4 |

Beroende på utrustningsnivå, version och
särskilda villkor i försäljningslandet har din
bil försetts med en del av utrustningarna som
beskrivs i denna instruktionsbok.
Montering av en utrustning eller ett elektriskt
tillbehör som inte godkänts av CITROËN kan
leda till funktionsfel i bilens elsystem. Var vänlig
och ta hänsyn till detta och ta kontakt med en
CITROËN-återförsäljare som kan presentera
godkända utrustningar och tillbehör.

I alla delar av världen kan CITROËN erbjuda.
ett mycket brett modellprogram.
Vi har en lång historia.
av tekniska framsteg och innovationer.
Vi tackar för förtroendet och gratulerar till ditt val.


God färd!

Viktig information...


Sätt dig tillrätta i bilen
och bekanta dig med alla
funktioner och reglage som
kommer att göra dina bilturer
bekväma och angenäma.


När du lämnar in bilen för service eller reparation
rekommenderar vi att du vänder dig till en
kvalificerad verkstad som förfogar över teknisk
information, kunnande och lämplig utrustning.
Våra CITROËN-verkstäder uppfyller dessa krav
och står gärna till tjänst.

2
Innehållsförteckning
Fjärrkontroll 19Nyckel 20Larm 21Dörrar 22Instrumenttavla 26Inställning av tiden 27Kontrollampor 28Bränslemätare 34Kylvätska 34Serviceindikator 35Reostat för instrumentbelysning 36Växellådor 37Växlingsindikator 37Automatlåda 38Inställning av ratten 41Start och stopp 41
Belysningsreglage 42Vindrutetorkare 45Farthållare 47Fast fartbegränsare 49Fartbegränsare 50Manuellt styrd värme/luftkonditionering 53automatisk 55Avfrostning och avimning 59Ventilation bak i bilen 61Tillsatsvärme 62Framsäten 65Soffa fram med 2 platser 67Sittplatser bak 69Inställning av säten och soffor 76Anordningar i förarhytten 77Taklampor 80Betalkort vägtull/parkering 81Anordningar i närhetenav sittplatserna 81
Fjädring bak 84Backspeglar 87Elstyrda fönsterhissar 89
Presentation 4På utsidan5Sätta sig till rätta 10Se klart 12Köra säkert 13Anordningar i hytten 14Anordningar bak 14Barn i bilen 15Ventilation 16Miljövänlig körning 17
Parkeringsbroms 90Varningsblinkers 90Parkeringshjälp 91Signalhorn 92ABS 92AFU 92ASR och ESP 93Säkerhetsbälten 94Airbags 97Sidokrockkuddar 99Krockkuddar fram 100Bortkoppling av passagerarensairbag 100Bilbarnstolar 101ISOFIX-barnstolar 103Rekommenderade bilbarnstolar 106
2. KLAR FÖR STA RT
19-41
4. SÄKERHET
90-108
1. SNABBGUIDE
4-183. ERGONOMIOCH KOMFORT 42-89

INNEH
ÅLL

Innehållsförteckning
3


Under rubriken "Teknologi"
presenteras de nya
radionavigationssystemen.
Köra med släp 109Andra tillbehör 111
Öppna motorhuven 112Dieselmotorer 113Bensinmotor 114Nivåer 115Kontroller 117Bränsle 120Avstängning av bränsletillförsel 121Handpump (diesel) 121
Batteriet 123Reparationssats 124Hjulbyte 126Avtagbart snöskydd 130Byta en lampa 131en säkring 136Ett torkarblad 140
Bli bogserad 141
Dimensioner 144Vikter 148Motorer 149Identifieringsuppgifter 150
Exteriör 151Förarplats 152Interiör 154Tekniska data - Underhåll 155Officiell typbeteckning 156
9. UTRUSTNING I BILEN5. TILLBEHÖR
109-111
6. KONTROLLER11 2-122
7. ÅTGÄRDER 123-142
8. TEKNISKA DATA 143-150
10. LOKALISERING151-157


Under rubriken "Lokalisering"
hittar du reglage och funktioner
och sidnumren som är
förknippade med de olika
karosstyperna (bildregister).
Nöd- eller assistanssamtal 9.1NaviDrive 9.3MyWay 9.49Bilradio 9.83

4PRESENTATION
Riktmärken i rubrikerna fäster din uppmärksamhet på ett rangordnat
innehåll: Denna manual har tagits fram för att presentera den nya bilen och
beskriva de vanligaste funktionerna.
Innehållet består av 10 rubriker, som var och en visas med
en färgkod. I de olika avsnitten beskrivs bilens alla funktioner
temavis.
Under rubrik 8 hittar du bilens tekniska data. I slutet av manualen
finns bilder av bilen, både av exteriören och interiören, som
hjälper dig att lokalisera en utrustning eller en funktion och den
sida där du hittar ytterligare information. hänvisar dig till den rubrik och det avsnitt som innehåller
detaljerad information om funktionen,
ger dig viktig information om användningen av olika anordningar,
gör dig uppmärksam på personernas och utrustningens säkerhet.

8
2a
2b
2a
2b
8
5
På utsidan
SNABBGUIDE
1
19
144



Bildtext
: nummer på rubrik
: sidnummer 23-24
Nyckel - fjärrkontroll
Låsning av hela bilen, hytt och
bakdörrar.
Upplåsning av hela bilen, hytt och
bakdörrar.

Sidoskjutdörr
Dra handtaget mot dig och sedan bakåt
och öppna dörren genom att följa med
bakåt förbi motståndspunkten.
Om din bil har en sådan, öppna inte
den vänstra sidodörren, för du riskerar
att skada tankluckan vid tankning.
Nyttiga mått
Kontrollampa för öppning
Om den lyser är någon öppning dåligt
stängd.

3b3a
2
7
7
2
3a3b
7

På utsidan

6

91 84
Svängdörrar bak
Detta system möjliggör en öppning i
cirka 180°.

Parkeringshjälp
Fjädring bak
Två funktioner:


- Automatisk.

- Manuell. 124
Reparera ett hjul
Vid dåligt väder eller vintertid,
kontollera att sensorerna inte är
täckta av lera, frost eller snö.
126

Byta hjul 25

6
7
6
6
7
På utsidan
SNABBGUIDE
1


Öppna motorhuven så här
11 3
Dieselmotorer
Bensinmotor
11 4

141
Bogserögla 11 2 Öppna motorhuven på glänt, höj reglaget
och lyft upp motorhuven. Fäst staget i ett av de två hacken, beroende
på önskad höjd, så att huven hålls öppen.
Lyft upp skyddet som finns på det vänstra
sätets fot och dra reglaget uppåt.
Framifrån, ta loss skyddet genom att trycka
på dess nedre del.
Bakifrån, ta loss skyddet med hjälp av
ett mynt eller med den platta delen av
bogseröglan. Var alltid på din vakt då du gör någonting under motorhuven.
Under rubrik 6 hittar du föreskrifter om användning av olika vätskor i avsnittet "Nivåer".

Inne i bilen

8



FÖRARPLATS


1.
Reglage för belysning och blinkers.

2.
Instrumenttavla med display.

3.
Reglage för vindrutetorkare,
vindrutespolare, färddator.

4.
Växelspak.

5.
Tändning.

6.
Reglage till bilradion.

7.
Förarens krockkudde, signalhorn.

8.
Inställning av ratten i höjd- och
djupled.

9.
Inställning av strålkastarhöjden.

10.
Reglage för farthållaren och
fartbegränsaren.

11 .
12 V tillbehörsuttag (max. 120 W),
typ cigarettändare.

12.
Askkopp.

13.
Handskfack, reservuttag, reglage
för bortkoppling av passagerarens
krockkudde.
