Indholdsfortegnelse
Fjernbetjening 19Nøgle 20Alarm 21Døre 22Instrumentgruppe 26Indstilling af uret 27Kontrollamper 28Brændstofmåler 34Kølevæske 34Serviceindikator 35Justering af instrumentbordsbelysning 36Gearkasser 37Indikator for gearskift 37Automatgear 38Ratindstilling 41Start og stop 41
Betjeningsarm 42for lygter 42viskere 45Fartpilot 47Fast hastighedsbegrænsning 49Fartbegrænser 50Varme/manuel aircondition 53Klimaanlæg 55Afrimning og afdugning 59Ventilation bag 61Ekstra varmesystem 62Sæder 65Bænksæde foran med 2 pladser 67Bagsæder 69Indstillingsmuligheder for sæder og bænksæder 76Indretning af kabinen 77Kabinelys 80
Brobizz og parkeringskort 81Indretning af siddepladserne 81Affjedring bag 84Sidespejle 87El-ruder 89
Præsentation4Udvendigt 5Praktisk indretning 10Godt udsyn 12Kørekomfort 13Indretning af kabinen 14Indretning bag 14Børn i bilen 15Ventilation 16Økokørsel 17
Parkeringsbremse 90Havariblink 90Parkeringsradar 91Horn 92ABS 92Bremseassistent 92ASR og ESP 93Sikkerhedsseler 94Airbags 97Sideairbags 99Frontairbags 100Afbrydelse af passagerairbag 100
Barnesæder 101Isofix-barnestole 103Anbefalede sæder 106
2. KØREKLAR
19-41
4. SIKKERHED
90-108
1. KEND DIN BIL
4-183. KØRESTILLING ogKOMFORT 42-89

Førerpladsen

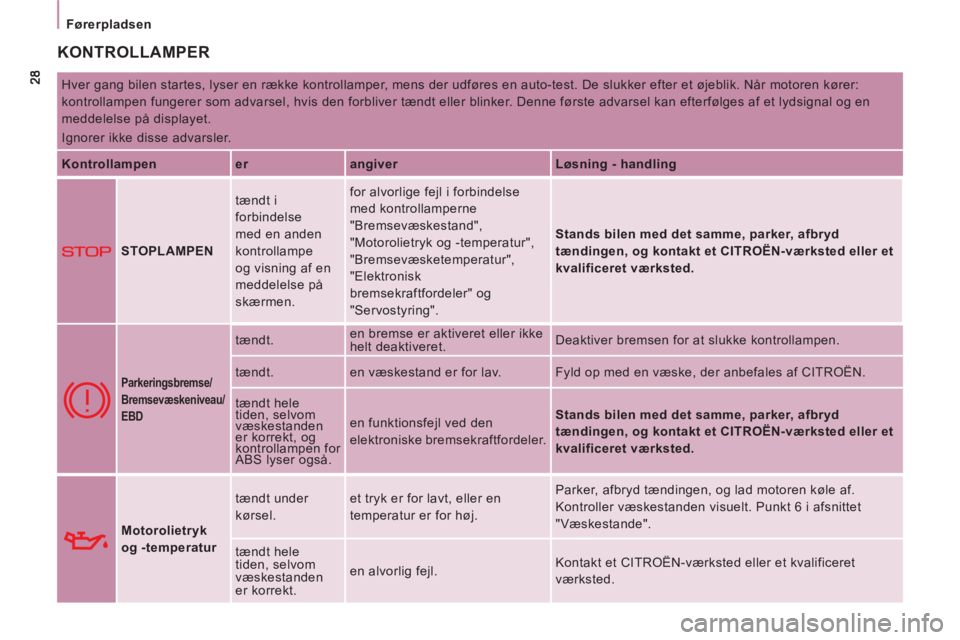

KONTROLLAMPER

Hver gang bilen startes, lyser en række kontrollamper, mens der udføres en auto-test. De slukker efter et øjeblik. Når motoren kører:
kontrollampen fungerer som advarsel, hvis den forbliver tændt eller blinker. Denne første advarsel kan efterfølges af et lydsignal og en
meddelelse på displayet.
Ignorer ikke disse advarsler.

Kontrollampen
er
angiver
Løsning - handling



STOPLAMPEN tændt i
forbindelse
med en anden
kontrollampe
og visning af en
meddelelse på
skærmen. for alvorlige fejl i forbindelse
med kontrollamperne
"Bremsevæskestand",
"Motorolietryk og -temperatur",
"Bremsevæsketemperatur",
"Elektronisk
bremsekraftfordeler" og
"Servostyring".
Stands bilen med det samme, parker, afbryd
tændingen, og kontakt et
CITROËN
-værksted eller et
kvalificeret værksted.




Parkeringsbremse/
Bremsevæskeniveau/
EBD

tændt . en bremse er aktiveret eller ikke
helt deaktiveret. Deaktiver bremsen for at slukke kontrollampen.
tændt . en væskestand er for lav. Fyld op med en væske, der anbefales af CITROËN.
tændt hele
tiden, selvom
væskestanden
er korrekt, og
kontrollampen for
ABS lyser også. en funktionsfejl ved den
elektroniske bremsekraftfordeler.
Stands bilen med det samme, parker, afbryd
tændingen, og kontakt et
CITROËN
-værksted eller et
kvalificeret værksted.



Motorolietryk
og -temperatur tændt under
kørsel. et tryk er for lavt, eller en
temperatur er for høj. Parker, afbryd tændingen, og lad motoren køle af.
Kontroller væskestanden visuelt. Punkt 6 i afsnittet
"Væskestande".
tændt hele
tiden, selvom
væskestanden
er korrekt. en alvorlig fejl. Kontakt et CITROËN-værksted eller et kvalificeret
værksted.

ABS
ESP
31


Førerpladsen

KØ
REKLAR
2


Kontrollampen
er
angiver
Løsning - handling



Servostyring tændt . en fejl. Bilens klassiske styretøj virker uden servostyring. Få
systemet kontrolleret på et CITROËN-værksted eller et
kvalificeret værksted.


Registrering af
åbning tændt, og
der vises en
meddelelse på
skærmen. en af bilens åbninger er ikke
lukket. Kontroller, at kabinens døre, bagdørene og sidedørene
og motorhjelmen er lukket (hvis bilen er udstyret med en
alarm).


Luftaffjedring
bag blinker. en anormal forskel mellem
den registrerede højde og den
optimale højde. Med automatisk korrigering: kør langsomt (ca. 10 km/t),
indtil kontrollampen slukker.
Med manuel korrigering: gå tilbage til en optimal højde,
der er ved laveste eller højeste stop. Punkt 3 i afsnittet
"Affjedring bag".
tændt, når
tændingen
tilsluttes eller
under kørsel. en funktionsfejl ved
luftaffjedringen. Stands bilen med det samme. Kontakt et
CITROËN-værksted eller et kvalificeret værksted.


ABS bliver ved med at
lyse . en funktionsfejl ved ABS-
systemet. Bilens klassiske bremsesystem fungerer stadig, men uden
servobremser. Vi anbefaler at standse bilen. Kontakt et
CITROËN-værksted eller et kvalifi ceret værksted.



ESP blinker . en aktivering af ESP-funktionen. Systemet optimerer bevægeligheden og forbedrer bilens
retningsstabilitet. Punkt 4 i afsnittet "Sikkerhed under
kørsel".
bliver ved med at
lyse . en fejl. F.eks. dæktrykket er for
lavt. F.eks.: kontroller dæktrykket. Få det efterset på et
CITROËN-værksted eller et kvalificeret værksted.
bliver ved med
at lyse sammen
med lysdioden
på knappen (på
instrumentpanelet). dens afbrydelse på førerens
anmodning. Systemets funktion er afbrudt.
Det aktiveres automatisk igen ved kørsel over 50 km/t
eller ved tryk på knappen (på instrumentbordet).

ABS
ABS


Sikker kørsel


HORN

Tryk midt på rattet.

ABS (ANTIBLOKERINGSSYSTEM)
OG EBD (ELEKTRONISK
BREMSEKRAFTFORDELING)
Når ABS-bremsesystemet anvendes sammen
med den elektroniske bremsekraftfordeling,
forøges bilens stabilitet og manøvreevne
under opbremsning specielt på ujævn og glat
vejbane.
ABS-systemet forhindrer, at hjulene
blokeres, og EBD-systemet sikrer fuld
styring af bremsetrykket på alle hjul.
Korrekt anvendelse
Antiblokeringssystemet aktiveres
automatisk, så snart der er risiko for, at
hjulene blokeres. Det medfører ikke, at
bremselængden bliver kortere.
På en meget glat vejbane (isslag,
olie mv.) kan ABS-systemet forlænge
bremselængden. I tilfælde af en
nødopbremsning skal bremsepedalen
trædes hurtigt ned og holdes i bund, selv
på en glat vejbane. På denne måde kan
du fortsat styre bilen og undgå at påkøre
forhindringer.
Under normal funktion af ABS-systemet
kan der opstå lette vibrationer på
bremsepedalen.
Hvis hjulene (dæk og fælge) udskiftes, må
der kun monteres hjul, som anbefales af
CITROËN. Når denne kontrollampe,
der er koblet sammen med
kontrollampen for bremserne og
STOP-lampen, tænder, der høres
et lydsignal, og en meddelelse vises på
skærmen, angiver det en funktionsfejl ved
den elektroniske bremsekraftfordeler, hvilket
kan medføre, at herredømmet over bilen
mistes under opbremsning.

Stands bilen med det samme.

BREMSEASSISTENT (EVA)

I tilfælde af en nødopbremsning giver dette
system mulighed for hurtigere at opnå det
optimale bremsetryk ved at træde meget
hårdt uden at slippe.
Systemet aktiveres, hvis bremsepedalen
trædes hurtigt ned.
Det ændrer bremsepedalens modstand
under foden. Når denne kontrollampe tænder,
der høres et lydsignal, og en
meddelelse vises på skærmen,
angiver det en funktionsfejl
ved ABS-systemet, hvilket kan medføre,
at herredømmet over bilen mistes under
opbremsning. Kontakt et aut. CITROËN-værksted eller et
kvalificeret værksted i begge tilfælde.
For at forlænge systemets funktion: Hold
foden på bremsepedalen.

ESP
93
Sikker kørsel

SIKKERHE
D
4

ASR-SYSTEM (ANTI-SPIN) OG ESP-SYSTEM (ELEKTRONISK
STABILITETSPROGRAM)
Disse systemer er knyttet til og supplerer
ABS-bremsesystemet.
ASR-systemet er meget nyttigt til at bevare
optimal bevægelighed og undgå, at man
mister herredømmet over bilen under
acceleration.
Systemet optimerer styring af bilen for at
undgå hjulspin ved at aktivere bremserne på
drivhjulene og motoren. Systemet forbedrer
også bilens styrestabilitet ved acceleration. aktiverer ESP-systemet automatisk bremsen
på et eller flere hjul og motoren, så bilen
kommer til at følge den ønskede kurs.
Afbrydelse af systemerne ASR/ESP
I undtagelsestilfælde, f.eks. ved start af
bilen, hvis den er sunket i mudder eller
sidder fast i sneen eller i løs jord, kan det
blive nødvendigt at slå ASR- og ESP-
systemerne fra, for at hjulene kan spinne og
dermed igen få fæste på vejbanen.


- Tryk på knappen, der sidder på
midterkonsollen.

- Kontrollampen tænder: ASR- og ESP-
systemerne indvirker ikke længere.
Funktionskontrol


Korrekt anvendelse

ASR/ESP-systemet giver ekstra sikkerhed
under normal kørsel, men er ikke en
tilskyndelse til føreren til at løbe ekstra risici
eller til at køre for hurtigt.
Systemets funktion er sikret på betingelse
af, at konstruktørens anvisninger
overholdes med hensyn til hjulene
(dæk og fælge), bremsesystemets
komponenter, de elektroniske komponenter
og fremgangsmåderne for montering og
reparation på et værksted.
Hvis bilen har været ude for et sammenstød,
skal dette system efterses på et CITROËN-
værksted eller et kvalificeret værksted.
ASR- eller ESP-systemet i funktion

Lysdioden blinker, når ASR- eller
ESP-systemet er i brug.

Systemerne indkobles igen:


- automatisk fra og med 50 km/t,

- manuelt, hvis der igen trykkes på
knappen.
Hvis der skulle opstå en
fejl i systemerne, tænder
kontrollampen. Desuden
udsendes et lydsignal, og en
meddelelse vises på skærmen.
Kontakt et CITROËN-værksted eller et
kvalificeret værksted for at få systemet
efterset.
Kontrollampen tænder også, hvis dæktrykket
er for lavt. Kontroller trykket i alle dæk.

Med ESP-systemet fastholdes den oprindelige
kurs ved tegn på udskridning, uden at man
behøver at dreje kontra på rattet.
Hvis der er forskel mellem den kurs, bilen
følger, og den kurs, som føreren ønsker,

11 0


Tilkobling af en anhænger

Tværtimod skal man køre i højt gear,
så motorens omdrejningshastighed sænkes,
og sænke hastigheden.
Under alle omstændigheder skal du være
opmærksom på kølervæsketemperaturen.
Dæk
Kontroller dæktrykket på bilen (se
afsnit 8 under identifikationsenheder) og på
anhængeren, og overhold de anbefalede
dæktryk.

Tilkobling af anhænger

Vi anbefaler, at du vælger CITROËN's
originale anhængertræk og ledningsnet, der
er testet og godkendt, og at monteringen
af anhængertrækket foretages på et aut.
CITROËN-værksted.
Hvis monteringen foretages af andre end
CITROËN, skal den foretages ved hjælp
af de elektriske anordninger bagest i bilen
samt overholde fabrikantens anvisninger.
I overensstemmelse med de generelle
anvisninger, som er anført herover,
henleder vi opmærksomheden på risikoen
ved montering af et anhængertræk eller
et elektrisk tilbehør, som ikke sælges af
CITROËN.
Det kan medføre en fejl i bilens elektroniske
system. Kontakt konstruktøren, før der
installeres elektriske systemer i bilen.
Hvis kontrollampen for
kølervæsketemperatur begynder
at lyse, skal du standse og slukke
motoren snarest muligt.
Korrekt anvendelse

Under særligt krævende anvendelsesforhold,
f.eks. ved trækning af maksimal last på en
stejl skråning i meget varmt vejr, begrænses
motorens ydeevne automatisk. I dette
tilfælde kan en automatisk afbrydelse af
klimaanlægget sikre fuld motorydelse.
Punkt 6 i afsnittet "Væskestande".
Bremser
Kørsel med anhænger øger bremselængden.
Kør med begrænset hastighed, gear ned, når
det er nødvendigt, og brems langsomt.

Sidevind
Bilen bliver mere sidevindsfølsom. Kør
forsigtigt og med moderat hastighed.

ABS
/ESC
ABS- eller ESC-systemerne styrer kun bilen
og ikke anhængeren eller campingvognen.

Parkeringshjælp bag
Parkeringshjælpen virker ikke, når bilen har
en anhænger tilkoblet.

139


Udskiftning af en sikring
HURTIG HJÆLP
7
SIKRINGER I MOTORRUMMET



- Åbn motorhjelmen, og skub
sprinklervæskebeholderen til side for at
få plads.

- Clips boksen af, og vip den, for at få
adgang til sikringerne.

Sikring nr.


Styrke
Funktion


1


20
Motorstyreboks, anordninger til brændstof- og lufttilførsel,
motorblæsergruppe


2


15
Horn


3


10
Pumpe til for- og bagrudevask


4


20
Pumpe til forlygtevask


5


15
Brændstofpumpe


6


10
Servostyring, ekstra bremsekontakt


7


10
Bremsesystem (ABS/ESP)


8


20
Styring af starter


9


10
Primær bremsekontakt


10


30
Anordninger til brændstof- og lufttilførsel,
antiforureningsanordninger


11


40
Ventilation foran


12


30
Forrudevisker


13


40
BSI-boks


14


30
Ledig

15
1


Udvendigt

LOKALISERIN
G
10
UDVENDIGT


Dæksel, brændstoftank 120-121
Afbrydelse af brændstof,
håndpumpe 121-122

Vinduesviskerblad 140
Sidespejle 87
Sideblinklys 133

Forlygter, tågelygter,
blinklys 42-44, 131
Indstilling af lygtehøjde 44
Udskiftning af pærer foran 131-133
Lygtevask 45, 116
Sneskærm 130

Fordøre 22-23
Sideskydedøre 23-24
Nøgle 20
Åbning af motorhjelm 112
Elektrisk børnesikring 24

Bremser, klodser 90, 117
Nødopbremsningssystem 92
ABS, EBD 92
ASR, ESP 93
Dæktryk 150
Affjedring bag 84-86
Døre, bagklap 22-25
Ekstra betjeningsknap 25
Tilbehør 111

Nummerpladelys 135
Mål 144-147

Dækreparationssæt 124
Reservehjul, donkraft,
udskiftning af hjul, værktøj 126-130
Dæktryk, tryk 150
Fjernbetjening 19-20
Udskiftning af batteri, genstart 20
Nøgle 20
Start 41
Centrallåsning/-oplåsning 19, 23
Alarm 21-22

Bugsering, løft 141
Anhængertræk 109-110
Parkeringsradar 91
Baglygter, blinklys 42-43, 133
3. stoplys 135
Udskiftning af baglygtepære 131, 134
